Как приобрести подобный транспорт или как его сделать своими руками?
Ховеркрафт – это дорогой вид транспорта, средняя цена которого доходит до 700 тыс. рублей. Транспорт типа “скутер” стоит раз в 10 дешевле. Но при этом следует учитывать тот факт, что транспорт заводского изготовления всегда отличается лучшим качеством, по сравнению с самоделками. Да и надежность транспортного средства выше. К тому же, заводские модели сопровождаются заводскими гарантиями, чего не скажешь о конструкциях, собранных в гаражах.
Заводские модели всегда были ориентированы на узкопрофессиональное направление, связанное либо с рыбалкой, либо с охотой, либо со специальными службами. Что касается самодельных СВП, то они встречаются крайне редко и тому есть свои причины.
К таким причинам следует отнести:
- Довольно высокую стоимость, а также дорогое обслуживание. Основные элементы аппарата быстро изнашиваются, что требует их замены. Причем каждый такой ремонт выльется в копеечку. Подобный аппарат позволит себе купить только богатый человек, да и то он подумает лишний раз, стоит ли с ним связываться. Дело в том, что такие мастерские – это такое же редкое явление, как и само транспортное средство. Поэтому, выгоднее приобрести гидроцикл или квадроцикл для перемещения по воде.
- Работающее изделие создает много шума, поэтому передвигаться можно только в наушниках.
- При движении против ветра существенно падает скорость и значительно увеличивается расход горючего. Поэтому, самодельные СВП – это скорее демонстрация своих профессиональных способностей. Судном не только нужно уметь управлять, но и уметь его ремонтировать, без существенных затрат средств.
Постройка СВП Гром How to Build inflatable Hovercraft “THUNDER” Air Cushion Vehicles ACV
Watch this video on YouTube
Надежно ли судно на воздушной подушке?
Заводские СВП при частом использовании ломаются примерно раз в пол года, но это все неполадки, не требующие капитального ремонта. Чаще всего выходит из строя подушка и система нагнетания воздуха. Вероятность того, что грамотно собранный ховеркрафт разлетится у вас под ногами крайне мала, для этого нужно на большой скорости налететь на какой-нибудь большой камень или кусок дерева, но даже этом случае, есть шанс, что воздушная подушка вас защитит.
В Канаде спасатели, орудующие на таких СВП, ремонтируют их прямо на ходу, а неполадки, связанные с подушкой, устраняются в специальном гараже.
Описываемая здесь модель, в принципе, надежна, но только в том случае, если:
- Материалы были надлежащего качества, в том числе клеи и эпоксидки.
- Двигатель не отработал свой срок службы.
- Соединения выполнены надежно.
- То есть то, насколько можно довериться своему ховеркрафту, всецело зависит о вас самих.
Если вы делаете СВП в качестве игрушки для ребенка, то лучше купить готовый, в противном случае у вас должны быть очень хорошие данные как конструктора. Если же вы творите просто для своего удовольствия, и у вас нет большого технического опыта, то лучше, на всякий случай, не пускать за штурвал детей.
Но есть еще один вариант — сделать двухместный СВП с предусмотренной системой безопасности, при этом ребенок будет сидеть впереди, а вы сзади — между ним и двигателем.
Ховеркрафт как средство передвижения
Транспорт на воздушной подушке, носящий звучный технический термин «ховеркрафт», отличается от традиционных моделей лодок и автомобилей не только способностью к перемещению по любой поверхности (водоем, поле, болото и т. п. ), но и возможностью развивать приличную скорость. Единственное требование, предъявляемое к такой «дороге», она должна быть более или менее ровной и относительно мягкой.
Однако использование воздушной подушки катером-вездеходом требует довольно серьезных энергетических затрат, что в свою очередь влечет существенное увеличение расхода топлива. Функционирование судов на воздушных подушках (СВП) основано на сочетании следующих физических принципов:
- Малое удельное давление СВП на поверхность почвы или воды.
- Высокая скорость движения.
Этот фактор имеет довольно простое и логическое объяснение. Площадь контактных поверхностей (днища аппарата и, к примеру, почвы) соответствует или превышает площадь СВП. Говоря техническим языком, транспортное средство динамически создает опорную тягу необходимой величины.
Что такое “ховеркрафт”?
Это аппарат, где совмещены функции автомобиля и лодки. В результате этого получилось судно на воздушной подушке (СВП), обладающее уникальными характеристиками проходимости, без потерь скорости при движении по воде благодаря тому, что корпус судна перемещается не по воде, а над ее поверхностью. Это дало возможность двигаться по воде гораздо быстрее, за счет того, что сила трения водных масс не оказывает никакого сопротивления.
Хотя судно на воздушной подушке и обладает рядом достоинств, его область применения не получила столь широкого распространения. Дело в том, что не по любой поверхности этот аппарат может передвигаться без особых проблем. Для него нужна мягкая песчаная или грунтовая почва, без наличия камней и других преград. Наличие асфальта и других твердых оснований может привести в негодность днище судна, которое создает воздушную подушку при движении. В связи с этим, “ховеркрафты” используются там, где нужно больше плыть и меньше ехать. Если наоборот, то лучше воспользоваться услугами автомобиля-амфибии с колесами. Идеальные условия их применения – это труднопроходимые болотистые места, где кроме судна на воздушной подушке (СВП) никакой другой транспорт проехать не сможет. Поэтому СВП и не получили столь широкого распространения, хотя подобным транспортом пользуются спасатели некоторых стран, таких как Канада, например. По некоторым данным, СВП находятся на вооружении стран НАТО.
Управление моделью СВП
Суда на воздушной подушке, своими руками изготовленные, как уже отмечалось выше, имеют дистанционное управление по УКВ-каналу. На практике это выглядит следующим образом: в руках владельца находится радиопередатчик. Запуск двигателей выполняется нажатием на соответствующую кнопку. Управление скоростью и изменение направления движения производятся джойстиком. Машинка проста в маневрировании и достаточно точно выдерживает курс.
Испытания показали, что СВП уверенно перемещается по относительно ровной поверхности: по воде и по суше с одинаковой легкостью. Игрушка станет любимым развлечением для ребенка в возрасте от 7-8 лет с достаточно развитой мелкой моторикой пальцев рук.
Постройке транспортного средства, которое позволяло бы передвигаться как по суше, так и по воде, предшествовало знакомство с историей открытия и создания оригинальных амфибий – аппаратов на воздушной подушке
(АВП), изучение принципиального их устройства, сравнение различных конструкций и схем.
С этой целью я посетил немало интернетовских сайтов энтузиастов и создателей АВП (в том числе и зарубежных), познакомился с некоторыми из них очно.
В конце концов, за прототип задуманного катера взял английский «Ховеркрафт» («парящее судно» – так в Великобритании называют АВП), построенный и испытанный тамошними энтузиастами. Наши наиболее интересные отечественные машины этого типа большей частью создавались для силовых ведомств, а в последние годы – для коммерческих целей, имели большие габариты, и потому мало подходили для любительского изготовления.
Мой аппарат на воздушной подушке (я его называю «Аэроджип») – трехместный: пилот и пассажиры располагаются по Т-образной схеме, как на трицикле: пилот впереди посередине, а пассажиры позади рядом, один около другого. Машина одномоторная, с разделяющимся воздушным потоком, для чего в его кольцевом канале немного ниже его центра установлена специальная панель.
| Технические данные катера на воздушной подушке | |
|---|---|
| Габаритные размеры, мм: | |
| длина | 3950 |
| ширина | 2400 |
| высота | 1380 |
| Мощность двигателя, л. с. | 31 |
| Масса, кг | 150 |
| Грузоподъемность, кг | 220 |
| Запас топлива, л | 12 |
| Расход топлива, л/ч | 6 |
| Преодолеваемые препятствия: | |
| подъем, град. | 20 |
| волна, м | 0,5 |
| Крейсерская скорость, км/ч: | |
| по воде | 50 |
| по грунту | 54 |
| по льду | 60 |
Состоит из трех основных частей: винтомоторной установки с трансмиссией, стеклопластикового корпуса и «юбки» – гибкого ограждения нижней части корпуса – так сказать, «наволочки» воздушной подушки.
|
Области практического использования
Несмотря на способность к быстрому и, что самое важное, экономичному передвижению, сфера применения ховеркрафта на поверхности земли существенно ограничена. Для него абсолютно не пригодны асфальтированные участки, твердые породы с присутствием промышленного мусора или твердых камней, поскольку значительно возрастает риск повреждения основного элемента СВП — днища подушки
Таким образом, оптимальным маршрутом ховеркрафта можно считать такой, где необходимо много плыть и местами немного ехать. В некоторых странах, например, в Канаде, транспортные средства на воздушной подушке используют спасатели. По некоторым данным, аппараты такой конструкции имеются они на вооружении армий некоторых стран-членов НАТО.
Фото сборки самоделки и описание.
Корпус судна имеет форму лодки, изготовлен из стеклопластика, стеклоткань пропитывается эпоксидной смолой, когда смола застывает, она образует прочное соединение которое можно шлифовать и окрашивать.
Здесь установлен двигатель китайского производства «Лифан», мощностью 15 л. с, впоследствии автор его доработал и увеличил мощность до 23 л. с.
Управление транспортным средством осуществляется поворотом двух задних хвостовиков размещённых сразу на вентилятором.
Изготовление воздушной подушки.
Винт был приобретён марки «Hascon wing» и установлен на двигатель.
Конструкция этого средства передвижения довольно проста, двигатель вращает вентилятор который в свою очередь нагнетает по воздуховоду мощный поток воздуха под подушку тем самым воздух под давлением поднимает судно на высоту 15 — 17 см над поверхностью. Часть потока воздуха от вентилятора направляется от кормы лодки, что придаёт движение судну вперёд.
Для поворотов используются два рулевые хвостовика.
Максимальная скорость вездехода — 60 км/ч. Расход топлива примерно 20 литров на 5 часов (хватает на 200 км пути).
Рекомендую посмотреть видео испытаний этого судна на воздушной подушке.
Ховеркрафт – это транспортное средство, способное перемещаться как по воде, так и по суше. Подобное средство передвижения совсем не сложно сделать своими руками.
Самодельный вездеход машина на все времена года
Сегодня многие любители автомобилей предпочитают сделать вездеход своими руками. Конструкции машин бывают эффектными и необычными, а разработке может позавидовать солидное автомобильное конструкторское бюро. Для создания такой техники требуется большое количество времени, определенные знания и самое главное – упорство. Не каждый может позволить себе все свободное время потратить на расчеты, чертежи, поиск нужной детали и ее подгонку. Пользы от мотовездехода намного больше, чем от обычного мотоцикла. Самым большим плюсом вездехода является его универсальность, возможность использовать круглый год. С наступлением зимы вездеход на пневмоходу легко оборудовать лыжами и машина становится настоящим снегоходом.
Как сделать вездеход из обычной легковой машины? Для этого достаточно приобрести любой гусеничный, совместимый модуль, например «Метелица». Использование такого модуля позволяет ездить по бездорожью. Конструкция модуля обладает достаточной проходимостью, что бы преодолевать болотистые места и заснеженные пространства. Крепление модуля производится к раме автомобиля, а кардан соединяется с мостом гусеничного модуля. Процедура установки заканчивается установкой блока управления и проверкой гидравлической системы.
Изготовление корпуса судна
При выборе материала для корпуса судна основными критериями являются простота в обработке и невысокий удельный вес.Самодельные суда на воздушной подушке относятся к категории амфибийных, а значит, в случае его несанкционированной остановки не произойдет затопления. Корпус судна выпиливается из фанеры (толщиной 4 мм) по заранее подготовленному лекалу. Для выполнения этой операции используется лобзик.
В качестве обшивки корпусов используют листовой прокат. Для силовых элементов используют профильные полуфабрикаты (тавры, двутавры, швеллеры, угольники, полособульбы). Для защиты от коррозии изделия грунтуются и покрываются лакокрасочным покрытием. Основные типы соединений корпусов: клёпка, сварка, болтовое соединение.
Физические принципы работы СВП
Высокая проходимость транспортных средств такого типа обеспечивается низким удельным давлением, которое оно оказывает на поверхность. Это объясняется довольно просто: площадь контакта транспортного средства равна или даже превышает площадь самого транспортного средства. В энциклопедических словарях СВП определяются как суда с динамически создаваемой опорной тягой.
Крупные и на воздушной подушке зависают над поверхностью на высоте от 100 до 150 мм. В специальном устройстве под корпусом создается воздуха. Машина отрывается от опоры и теряет с ней механический контакт, в результате чего сопротивление движению становится минимальным. Основные затраты энергии идут на поддержание воздушной подушки и разгон аппарата в горизонтальной плоскости.
Ветер под юбкой
Обычно мы не печатаем в рубрике «мастер-класс» точных чертежей и настоятельно рекомендуем читателям подключать к процессу творческое воображение, как можно больше экспериментируя с конструкцией. Но это не тот случай. Несколько попыток слегка отступить от популярного рецепта стоили редакции пары дней лишней работы. Не повторяйте наших ошибок – четко следуйте инструкции.
Катер должен быть круглым, как летающая тарелка. Судну, опирающемуся на тончайшую прослойку воздуха, необходим идеальный баланс: при малейшем дефекте развесовки весь воздух будет выходить с недогруженной стороны, а более тяжелый борт всем весом ляжет на землю. Симметричная круглая форма днища поможет пилоту легко находить баланс, слегка изменяя положение тела.
Для изготовления днища возьмите 12-миллиметровую фанеру, с помощью веревки и маркера начертите круг диаметром 120 см и выпилите деталь электрическим лобзиком. Юбка делается из полиэтиленовой душевой шторки. Выбор шторки – пожалуй, самый ответственный этап, на котором решается судьба будущей поделки. Полиэтилен должен быть как можно более толстым, но строго однородным и ни в коем случае не армированным тканью или декоративными лентами. Клеенка, брезент и прочие воздухонепроницаемые ткани не подходят для постройки судна на воздушной подушке.
В погоне за прочностью юбки мы совершили нашу первую ошибку: плохо тянущаяся клеенчатая скатерть не смогла плотно прижаться к дороге и сформировать широкое пятно контакта. Площади небольшого «пятнышка» не хватило, чтобы заставить тяжелую машину скользить.
Оставлять припуск, чтобы впустить под плотную юбку больше воздуха, – не выход. При надувании такая подушка образует складки, которые будут выпускать воздух и препятствовать образованию равномерной пленки. А вот плотно прижатый к днищу полиэтилен, растягиваясь при нагнетании воздуха, образует идеально гладкий пузырь, плотно облегающий любые неровности дороги.
Физические принципы работы СВП
Высокая проходимость транспортных средств такого типа обеспечивается низким удельным давлением, которое оно оказывает на поверхность. Это объясняется довольно просто: площадь контакта транспортного средства равна или даже превышает площадь самого транспортного средства. В энциклопедических словарях СВП определяются как суда с динамически создаваемой опорной тягой.
Крупные и
на воздушной подушке зависают над поверхностью на высоте от 100 до 150 мм. В специальном устройстве под корпусом создается
воздуха. Машина отрывается от опоры и теряет с ней механический контакт, в результате чего сопротивление движению становится минимальным. Основные затраты энергии идут на поддержание воздушной подушки и разгон аппарата в горизонтальной плоскости.
Процесс изготовления СВП своими руками
Во-первых, собрать в домашних условиях хорошее СВП не так-то и просто. Для этого необходимо иметь возможности, желание и профессиональные навыки. Не помешает и техническое образование. Если отсутствует последнее условие, то лучше от постройки аппарата отказаться, иначе можно разбиться на нем при первом же испытании.
Все работы начинаются с эскизов, которые потом трансформируются в рабочие чертежи. При создании эскизов следует помнить, что этот аппарат должен быть максимально обтекаемым, чтобы не создавать лишнего сопротивления при движении. На этом этапе следует учитывать тот фактор, что это, практически, воздушное средство передвижения, хотя оно и находится очень низко к поверхности земли
Если все условия взяты во внимание, то можно приступать к разработке чертежей

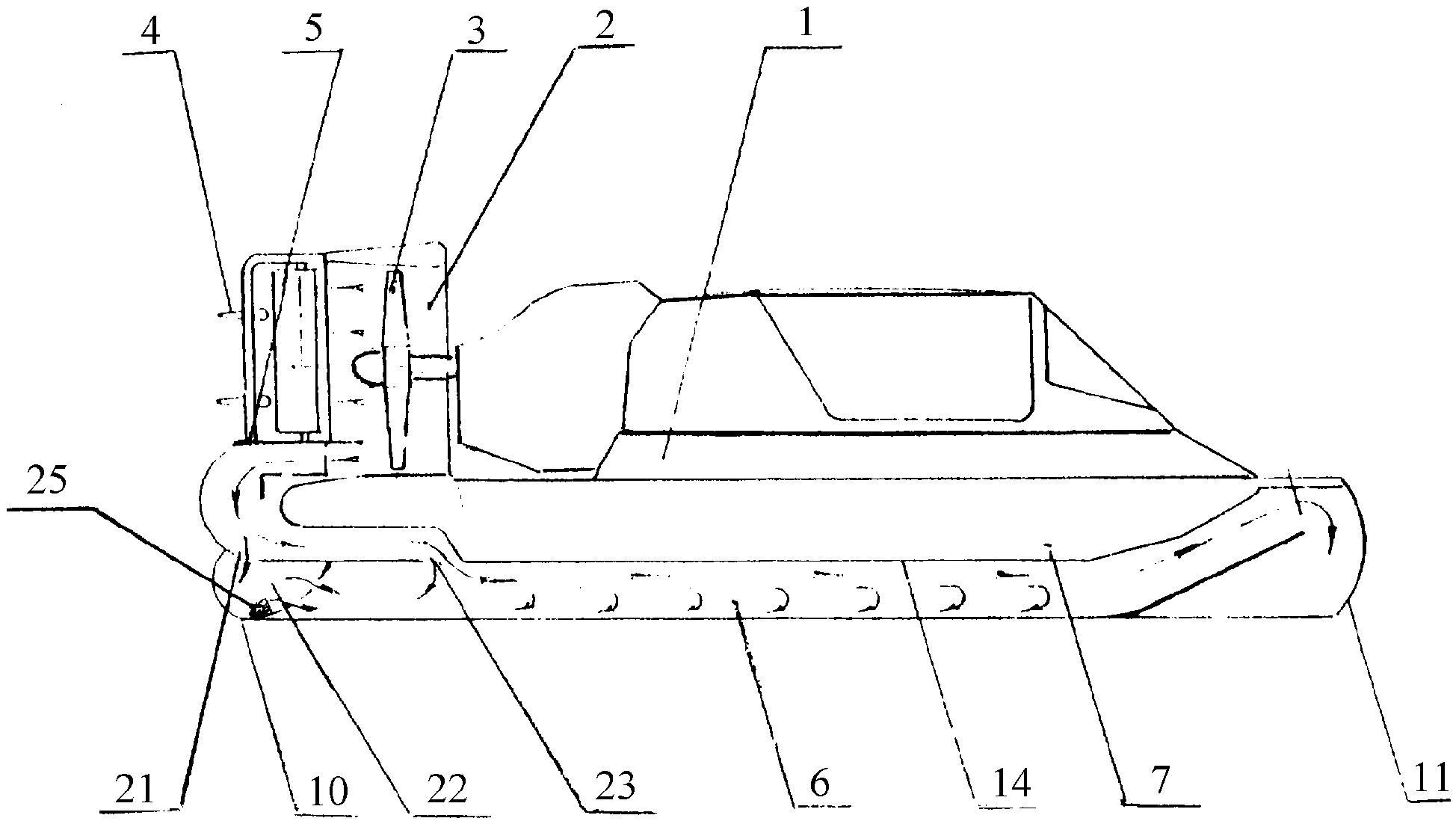

На рисунке представлен эскиз СВП Канадской службы спасения.
Технические данные аппарата
Как правило, все судна на воздушной подушке способны развивать приличную скорость, которую не сможет развить никакая лодка. Это если учесть, что лодка и СВП имеют одинаковую массу и мощность двигателя.
При этом, предложенная модель одноместного судна на воздушной подушке рассчитана на пилота весом от 100 до 120 килограммов.
Что касается управления транспортным средством, то оно довольно специфичное и в сравнении с управлением обычной моторной лодкой никак не вписывается. Специфика связана не только с наличием большой скорости, но и способом передвижения.
Основной нюанс связан с тем, что на поворотах, особенно на больших скоростях, судно сильно заносит. Чтобы подобный фактор свести к минимуму, необходимо на поворотах наклоняться в сторону. Но это кратковременные трудности. Со временем техника управления осваивается и на СВП можно показывать чудеса маневренности.
Какие нужны материалы?
В основном понадобится фанера, пенопласт и специальный конструкторский набор от ”Юниверсал Ховеркрафт”, куда входит все необходимое для самостоятельной сборки транспортного средства. В комплект входит изоляция, винты, ткань для воздушной подушки, специальный клей и другое. Этоn набор можно заказать на официальном сайте, заплатив за него 500 баксов. В комплект также входит несколько вариантов чертежей, для сборки аппарата СВП.
Как изготовить корпус?
Поскольку чертежи уже имеются, то форму судна следует привязать к готовому чертежу. Но если имеется техническое образование, то, скорее всего, будет построено судно не похожее ни на какой из вариантов.
Днище судна изготавливается из пенопласта, толщиной 5-7 см. Если нужен аппарат для перевозки больше, чем одного пассажира, то снизу крепится еще один такой лист пенопласта. После этого, в днище делаются два отверстия: одно предназначается для потока воздуха, а второе для обеспечения подушки воздухом. Вырезаются отверстия с помощью электрического лобзика.
На следующем этапе осуществляют герметизацию нижней части транспортного средства от влаги. Для этого, берется стекловолокно и клеится на пенопласт с помощью эпоксидного клея. При этом, на поверхности могут образоваться неровности и воздушные пузыри. Чтобы от них избавиться, поверхность покрывается полиэтиленом, а сверху еще и одеялом. Затем, на одеяло ложится еще один слой пленки, после чего она фиксируется к основанию скотчем. Из этого “бутерброда” лучше выдуть воздух, воспользовавшись пылесосом. По истечении 2-х или 3-х часов эпоксидная смола застынет и днище будет готовым к дальнейшим работам.
Верх корпуса может иметь произвольную форму, но учитывать законы аэродинамики. После этого приступают к креплению подушки. Самое главное, чтобы в нее поступал воздух без потерь.
Трубу для мотора следует использовать из стирофома. Здесь главное, угадать с размерами: если труба будет слишком большой, то не получится той тяги, которая необходима для подъема СВП
Затем следует уделить внимание креплению мотора. Держатель для мотора – это своеобразный табурет, состоящий из 3-х ножек, прикрепленных к днищу
Сверху этой “табуретки” и устанавливается двигатель.
Какой нужен двигатель?
Имеется два варианта: первый вариант – это применение двигателя от компании “Юниверсал Ховеркрафт” или использование любого подходящего движка. Это может быть двигатель от бензопилы, мощности которого вполне хватит для самодельного устройства. Если хочется получить более мощное устройство, то следует брать и более мощный двигатель.
Желательно использовать лопасти заводского изготовления (те, что в наборе), так как они требуют тщательной балансировки и в домашних условиях это сделать достаточно сложно. Если этого не сделать, то разбалансированные лопасти разобьют весь двигатель.
Шаг 3: Покрываем стеловолокном
Нижняя часть корпуса должна быть водонепроницаемой, для этого покрываем ее стекловолокном и эпоксидкой. Чтобы все высохло как надо, без неровностей и шероховатостей, нужно избавиться от воздушных пузырей, которые могут возникнуть. Для этого можно использовать промышленный пылесос. Покрываем стекловолокно слоем пленки, затем покрываем одеялом. Покрытие нужно, чтобы одеяло не приклеилось к волокну. Затем одеяло покрываем еще одним слоем пленки и приклеиваем к полу липкой лентой. Делаем небольшой разрез, засовываем в него хобот пылесоса и включаем. В таком положении оставляем на пару часов, когда процедура завершится, пластик можно будет отскрести от стекловолокна без каких либо усилий, он к нему не приклеится.
Шаг 7: Пропеллер
Пропеллер можно приобрести в двух видах: готовый, и “полуфабрикат”. Готовый как правило гораздо дороже, и покупая полуфабрикат можно хорошо сэкономить. Так мы и сделали.
Чем ближе лопасти пропеллера к краям воздухоотвода, тем эффективнее работает последний. Как только вы определились с зазором, можно отшлифовать лопасти. Как только шлифовка закончена, нужно обязательно провести балансировку лопастей, чтобы в будущем не было вибраций. Если одна из лопастей весит больше другой, то вес нужно выровнять, но не урезанием концов, и шлифовкой. Как только баланс найден, можно нанести пару слоев краски чтобы он сохранился. Для безопасности желательно наконечники лопастей покрасить в белый цвет.
Насколько надежным может быть СВП?
Как показывает практика, заводские судна на воздушной подушке (СВП) приходится ремонтировать где-то один раз в полгода. Но это неполадки несущественные и не требуют серьезных затрат. В основном, отказывает подушка и система подачи воздуха. Вообще-то, вероятность того, что самодельное устройство развалится в процессе эксплуатации, очень мала, если “ховеркрафт” собран грамотно и правильно. Чтобы это случилось, нужно на большой скорости налететь на какое-нибудь препятствие. Несмотря на это, воздушная подушка все же способна защитить устройство от серьезных поломок.
Спасатели, работающие на подобных аппаратах в Канаде, ремонтируют их быстро и грамотно. Что касается подушки, то ее реально отремонтировать в условиях обычного гаража.
Подобная модель будет надежной, если:
- Используемые материалы и детали были надлежащего качества.
- На аппарате установлен новый двигатель.
- Все соединения и крепления выполнены надежно.
- Изготовитель обладает всеми необходимыми навыками.
Если СВП изготавливается как игрушка для ребенка, то в данном случае желательно, чтобы присутствовали данные хорошего конструктора. Хотя и это не показатель для того, чтобы детей сажать за руль этого транспортного средства. Это ведь не автомобиль и не лодка. Управлять СВП не так просто, как кажется.
С учетом этого фактора, нужно сразу приступать к изготовлению двухместного варианта, чтобы контролировать действия того, кто будет сидеть за рулем.
Как приобрести подобный транспорт или как его сделать своими руками?
Ховеркрафт – это дорогой вид транспорта, средняя цена которого доходит до 700 тыс. рублей. Транспорт типа “скутер” стоит раз в 10 дешевле. Но при этом следует учитывать тот факт, что транспорт заводского изготовления всегда отличается лучшим качеством, по сравнению с самоделками. Да и надежность транспортного средства выше. К тому же, заводские модели сопровождаются заводскими гарантиями, чего не скажешь о конструкциях, собранных в гаражах.
Заводские модели всегда были ориентированы на узкопрофессиональное направление, связанное либо с рыбалкой, либо с охотой, либо со специальными службами. Что касается самодельных СВП, то они встречаются крайне редко и тому есть свои причины.
К таким причинам следует отнести:
- Довольно высокую стоимость, а также дорогое обслуживание. Основные элементы аппарата быстро изнашиваются, что требует их замены. Причем каждый такой ремонт выльется в копеечку. Подобный аппарат позволит себе купить только богатый человек, да и то он подумает лишний раз, стоит ли с ним связываться. Дело в том, что такие мастерские – это такое же редкое явление, как и само транспортное средство. Поэтому, выгоднее приобрести гидроцикл или квадроцикл для перемещения по воде.
- Работающее изделие создает много шума, поэтому передвигаться можно только в наушниках.
- При движении против ветра существенно падает скорость и значительно увеличивается расход горючего. Поэтому, самодельные СВП – это скорее демонстрация своих профессиональных способностей. Судном не только нужно уметь управлять, но и уметь его ремонтировать, без существенных затрат средств.
Процесс самостоятельного изготовления
Как поймать больше рыбы?
- Активатор клева . Привлекает
рыбу
в
холодной
и
теплой
воде
с
помощью
феромонов
, входящих
в
состав
и
стимулирует
ее
аппетит
. Жаль
, что
Росприроднадзор
хочет
ввести
запрет
на
его
продажу
. - Более чувствительные снасти.
Читайте соответствующие руководства по конкретному типу снасти
на
страницах
моего
сайта
. - Приманки на основе феромонов
.
Сделать хорошее СВП непросто, но если вы задумались об этом, то скорее всего у вас есть либо способности, либо желание, но учтите, что если у вас нет технического образование, забудьте об этой идее, потому что ваш ховеркрафт разобьется в первом же тестдрайве.
Итак, начинать следует с чертежа. Разработайте дизайн своего СВП. Каким вы хотите его видеть? Закругленным, как советский вертолет МИ-28 или угловатым, как американский «Аллигатор»? Должен ли он быть обтекаемым как Феррари, или Запорожце-образным? Когда вы ответите себе на эти вопросы, приступайте к созданию чертежа.
На рисунке изображен эскиз СВП, стоящего на вооружении Канадской службы спасения.
Технические характеристики судна
Средний самодельный СВП может развивать достаточно высокую скорость — какую конкретно — зависит от массы пассажиров и самого катера, а также от мощности двигателя, но в любом случае, при одинаковых параметрах мотора и массе, обычная лодка будет в несколько раз медленнее.
Касательно грузоподъемности можно сказать, что предложенная здесь модель одноместного ховеркрафта способна выдерживать водителя массой в 100-120 кг.
К управлению придется привыкать, поскольку оно существенно отличается от обычной лодки, во-первых, потому что там совсем разные скорости, а во-вторых, принципиально разные способы передвижения.
Чем быстрее движется СВП, тем больше его заносит на поворотах, поэтому необходимо немного наклоняться вбок. Кстати, если приноровиться, то на ховеркрафте можно неплохо «дрифтовать».
Необходимые материалы
Все, что понадобится — это фанера, пенопласт и специальный набор кит от Юниверсал Ховеркрафт, разработанный специально для инженеров-самоучек, содержащий все необходимое.
Изоляция, винты, ткань для воздушной подушки, эпоксидка, клей и другое — все это уже есть в готовом комплекте, который вы можете заказать на их официальном сайте за 500 долларов, а кроме того, в нем будут несколько вариантов плана с чертежами.
Изготовление корпуса
Днище делается из пенопласта, толщиной 5-7 см, при расчете на одного человека, если вы хотите сделать судно для двух и более пассажиров, то прикрепите снизу еще один такой же лист. Далее в дне нужно сделать два отверстия: одно для потока воздуха, а второе для обеспечения надува подушки. Использовать можно лобзиковую пилу.
Далее нужно заизолировать нижнюю часть корпуса от воды — для этого идеально подойдет стекловолокно. Нанесите его на пенопласт и обработайте эпоксидкой. Но на поверхности могут образоваться неровности и воздушные пузыри, чтобы не допустить этого, покройте стекловолокно полиэтиленовой пленкой, и накройте одеялом. Сверху положите еще один слой пленки, и приклейте его скотчем к полу. Чтобы выдуть воздух из под получившегося «бутерброда», используйте обычный пылесос. Днище корпуса будет готова через 2.5-3 часа.
Верхнюю часть корпуса можно делать произвольной, но не следует забывать об аэродинамике. Сделать подушку несложно. Необходимо лишь грамотно закрепить ее, и синхронизировать с днищем — то ест сделать так, чтобы воздушный поток от двигателя проходил через отверстие в подушку, не теряя КПД.
Трубу для мотора делайте из стирофома, не прогадайте с размерами, чтобы в нее вошел винт, но зазор между его краями и внутренней частью трубы был не очень большой, так как это уменьшит тягу. Следующий этап — установка держателя для мотора. По сути — это просто табуретка на трех ножках, которые крепятся к днищу, а сверху на нее ставится двигатель.
Двигатель
Существует два варианта — готовый движок от компании Ю.Х. либо самодельный. Можно взять его от бензопилы или стиральной машинки — мощности, которую они дают, вполне хватает для любительского СВП. Если хотите чего-то большего, следует присмотреться к мотору от скутера.
Обязательно сбалансируйте лопасти винта, когда будете их устанавливать, так как, если одна будет весить больше другой, то центробежные силы разболтают пропеллер, и вибрации, возникшие вследствие этого довольно быстро разрушат весь двигатель.
