Выделка воздушной камеры
При изготовлении юбки используется плотная ткань из полимерного водонепроницаемого волокна. Раскрой осуществляется по чертежу. Если у вас нет опыта переноса эскизов на бумагу вручную, то их можно распечатать на широкоформатном принтере на плотной бумаге, а потом вырезать обычными ножницами. Подготовленные детали сшиваются между собой, швы должны быть двойными и плотными.
Суда на воздушной подушке, своими руками выполненные, до включения нагнетающего двигателя опираются корпусом на грунт. Юбка частично сминается и располагается под ним. Склеивание деталей производится водостойким клеем, стык закрывается корпусом надстройки. Такое соединение обеспечивает высокую надежность и позволяет сделать монтажные стыки незаметными. Из полимерных материалов выполняется и другие внешние детали: ограждение диффузора винта и тому подобное.
Процесс изготовления СВП своими руками
Во-первых, собрать в домашних условиях хорошее СВП не так-то и просто. Для этого необходимо иметь возможности, желание и профессиональные навыки. Не помешает и техническое образование. Если отсутствует последнее условие, то лучше от постройки аппарата отказаться, иначе можно разбиться на нем при первом же испытании.
Все работы начинаются с эскизов, которые потом трансформируются в рабочие чертежи. При создании эскизов следует помнить, что этот аппарат должен быть максимально обтекаемым, чтобы не создавать лишнего сопротивления при движении. На этом этапе следует учитывать тот фактор, что это, практически, воздушное средство передвижения, хотя оно и находится очень низко к поверхности земли
Если все условия взяты во внимание, то можно приступать к разработке чертежей
На рисунке представлен эскиз СВП Канадской службы спасения.
Технические данные аппарата
Как правило, все судна на воздушной подушке способны развивать приличную скорость, которую не сможет развить никакая лодка. Это если учесть, что лодка и СВП имеют одинаковую массу и мощность двигателя.
При этом, предложенная модель одноместного судна на воздушной подушке рассчитана на пилота весом от 100 до 120 килограммов.
Что касается управления транспортным средством, то оно довольно специфичное и в сравнении с управлением обычной моторной лодкой никак не вписывается. Специфика связана не только с наличием большой скорости, но и способом передвижения.
Основной нюанс связан с тем, что на поворотах, особенно на больших скоростях, судно сильно заносит. Чтобы подобный фактор свести к минимуму, необходимо на поворотах наклоняться в сторону. Но это кратковременные трудности. Со временем техника управления осваивается и на СВП можно показывать чудеса маневренности.
Какие нужны материалы?
В основном понадобится фанера, пенопласт и специальный конструкторский набор от ”Юниверсал Ховеркрафт”, куда входит все необходимое для самостоятельной сборки транспортного средства. В комплект входит изоляция, винты, ткань для воздушной подушки, специальный клей и другое. Этоn набор можно заказать на официальном сайте, заплатив за него 500 баксов. В комплект также входит несколько вариантов чертежей, для сборки аппарата СВП.
Как изготовить корпус?
Поскольку чертежи уже имеются, то форму судна следует привязать к готовому чертежу. Но если имеется техническое образование, то, скорее всего, будет построено судно не похожее ни на какой из вариантов.
Днище судна изготавливается из пенопласта, толщиной 5-7 см. Если нужен аппарат для перевозки больше, чем одного пассажира, то снизу крепится еще один такой лист пенопласта. После этого, в днище делаются два отверстия: одно предназначается для потока воздуха, а второе для обеспечения подушки воздухом. Вырезаются отверстия с помощью электрического лобзика.
На следующем этапе осуществляют герметизацию нижней части транспортного средства от влаги. Для этого, берется стекловолокно и клеится на пенопласт с помощью эпоксидного клея. При этом, на поверхности могут образоваться неровности и воздушные пузыри. Чтобы от них избавиться, поверхность покрывается полиэтиленом, а сверху еще и одеялом. Затем, на одеяло ложится еще один слой пленки, после чего она фиксируется к основанию скотчем. Из этого “бутерброда” лучше выдуть воздух, воспользовавшись пылесосом. По истечении 2-х или 3-х часов эпоксидная смола застынет и днище будет готовым к дальнейшим работам.
Верх корпуса может иметь произвольную форму, но учитывать законы аэродинамики. После этого приступают к креплению подушки. Самое главное, чтобы в нее поступал воздух без потерь.
Трубу для мотора следует использовать из стирофома. Здесь главное, угадать с размерами: если труба будет слишком большой, то не получится той тяги, которая необходима для подъема СВП
Затем следует уделить внимание креплению мотора. Держатель для мотора – это своеобразный табурет, состоящий из 3-х ножек, прикрепленных к днищу
Сверху этой “табуретки” и устанавливается двигатель.
Какой нужен двигатель?
Имеется два варианта: первый вариант – это применение двигателя от компании “Юниверсал Ховеркрафт” или использование любого подходящего движка. Это может быть двигатель от бензопилы, мощности которого вполне хватит для самодельного устройства. Если хочется получить более мощное устройство, то следует брать и более мощный двигатель.
Желательно использовать лопасти заводского изготовления (те, что в наборе), так как они требуют тщательной балансировки и в домашних условиях это сделать достаточно сложно. Если этого не сделать, то разбалансированные лопасти разобьют весь двигатель.

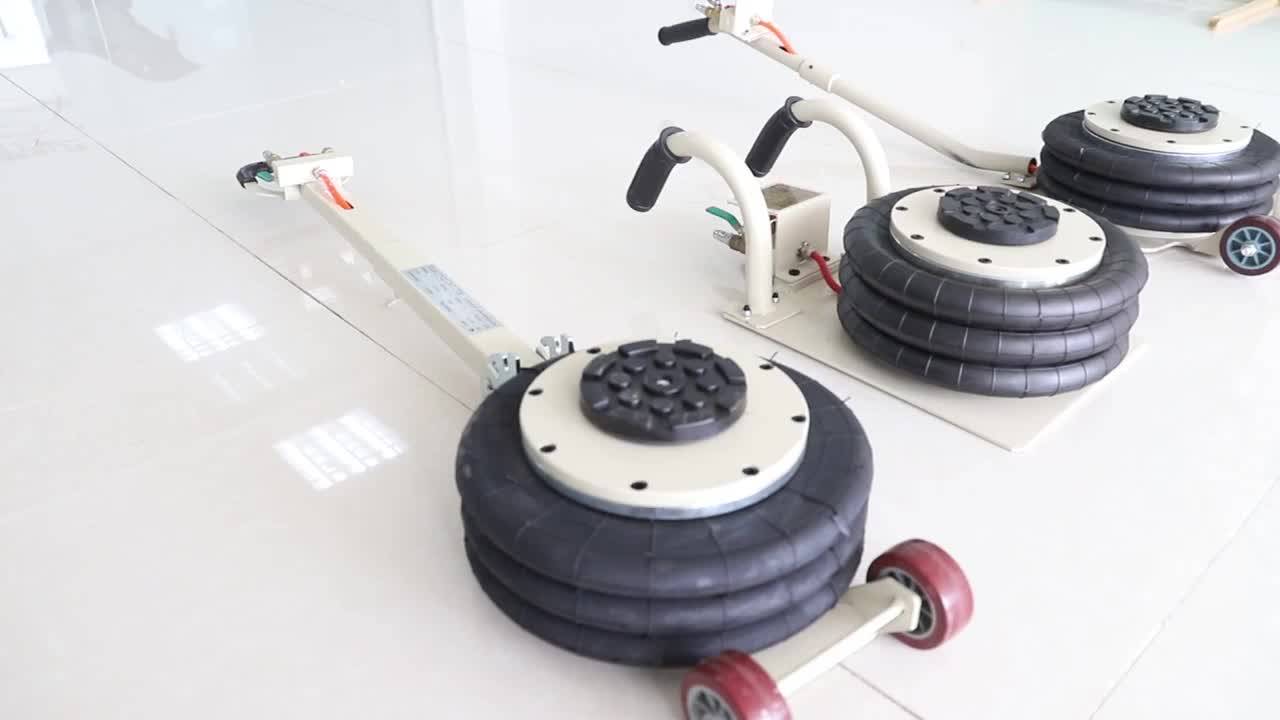

Как выбрать пневмодомкрат?
В продаже встречается просто огромное количество различных моделей пневматических домкратов, которые работают от сжатого воздуха. При выборе учитываются следующие моменты:
- Показатель грузоподъемности. Надувной домкрат характеризуется тем, какой вес может поднимать на момент эксплуатации. Некоторые модели способны поднимать груз весом до 20 тонн. Рекомендуется выбирать устройства, грузоподъемность которых на 300 килограмм больше массы автомобиля.
- Высота подъема. Для замены колес и проведения различных ремонтных работ нужно приподнять автомобиль на высоту 50 см.
- Высота подхвата. Этот показатель определяет то, с какой высоты пневматический домкрат может использоваться. Выбор проводится в соответствии с клиренсом транспортного средства.
- Максимальный показатель давления. Пневмодомкрат для шиномонтажа должен быть высокого давления. Дешевле всего обходится вариант исполнения с подушками низкого давления, но они предназначены для легковых автомобилей.
- Удобство в эксплуатации. Мобильные варианты исполнения, которые можно взять с собой в поездку, должны быть легкими и компактными. В некоторых случаях в комплект продажи включается специальный кейс и сумка.
- Популярность производителя. Существует просто огромное количество различных производителей, которые выпускают бутылочный подкатной или иной пневматический домкрат. Рекомендуется отдавать предпочтение продукции известных производителей.
Портативный домкрат на 2т
Неправильно подобранный механизм не прослужит на протяжении длительного периода. Примером назовем случай, когда домкрат не обладает требуемой грузоподъемностью, слишком высокое давление может привести к повреждению подушки.
Шаг 11: Придадим лодке форму, добавим боковые панели
Очертания формы/контура делаются на днище, после чего по очертаниям крепится на шурупы деревянная планка. Фанера в 3 мм гнется хорошо, и ложится прямо по нужной нам форме. Далее крепим и клеим 2 см балку вдоль верхнего края боков из фанеры. Добавляем поперечную балку, и устанавливаем рукоятку, которая будет рулем. К ней крепим тросики отходящие от направляющих лопастей установленных ранее. Теперь можно раскрасить лодку, желательно нанести несколько слоев. Мы выбрали белый цвет, с ним даже при длительных прямых лучах солнца корпус практически не греется.
Должен сказать, что плывет она резво, и это радует, но удивило меня рулевое управление. На средних скоростях повороты получаются, а вот на большой скорости лодку сначала заносит в бок, а потом еще по инерции некоторое время она движется назад. Хотя немного приноровившись я понял, что наклоняя тело в сторону поворота и немного сбавляя газ можно заметно снизить этот эффект. Точную скорость сказать сложно, т.к на лодке нет спидометра, но по ощущениям она вполне себе хорошая, и после лодки еще остается приличный след и волны.
В день теста лодку опробовало около 10 человек, самый грузный весил около 140 кг, и она его выдержала, хотя выжать скорость которая доступна нам у него конечно же не вышло. С весом до 100 кг лодка идет резво.
Вступить в клуб
узнавайте о самых интересных
инструкциях раз в неделю, делитесь своими и участвуйте в розыгрышах!
Постройке транспортного средства, которое позволяло бы передвигаться как по суше, так и по воде, предшествовало знакомство с историей открытия и создания оригинальных амфибий – аппаратов на воздушной подушке
(АВП), изучение принципиального их устройства, сравнение различных конструкций и схем.
С этой целью я посетил немало интернетовских сайтов энтузиастов и создателей АВП (в том числе и зарубежных), познакомился с некоторыми из них очно.
В конце концов, за прототип задуманного катера взял английский «Ховеркрафт» («парящее судно» – так в Великобритании называют АВП), построенный и испытанный тамошними энтузиастами. Наши наиболее интересные отечественные машины этого типа большей частью создавались для силовых ведомств, а в последние годы – для коммерческих целей, имели большие габариты, и потому мало подходили для любительского изготовления.
Мой аппарат на воздушной подушке (я его называю «Аэроджип») – трехместный: пилот и пассажиры располагаются по Т-образной схеме, как на трицикле: пилот впереди посередине, а пассажиры позади рядом, один около другого. Машина одномоторная, с разделяющимся воздушным потоком, для чего в его кольцевом канале немного ниже его центра установлена специальная панель.
| Технические данные катера на воздушной подушке | |
|---|---|
| Габаритные размеры, мм: | |
| длина | 3950 |
| ширина | 2400 |
| высота | 1380 |
| Мощность двигателя, л. с. | 31 |
| Масса, кг | 150 |
| Грузоподъемность, кг | 220 |
| Запас топлива, л | 12 |
| Расход топлива, л/ч | 6 |
| Преодолеваемые препятствия: | |
| подъем, град. | 20 |
| волна, м | 0,5 |
| Крейсерская скорость, км/ч: | |
| по воде | 50 |
| по грунту | 54 |
| по льду | 60 |
Состоит из трех основных частей: винтомоторной установки с трансмиссией, стеклопластикового корпуса и «юбки» – гибкого ограждения нижней части корпуса – так сказать, «наволочки» воздушной подушки.
|
Шаг 11: Придадим лодке форму, добавим боковые панели
Очертания формы/контура делаются на днище, после чего по очертаниям крепится на шурупы деревянная планка. Фанера в 3 мм гнется хорошо, и ложится прямо по нужной нам форме. Далее крепим и клеим 2 см балку вдоль верхнего края боков из фанеры. Добавляем поперечную балку, и устанавливаем рукоятку, которая будет рулем. К ней крепим тросики отходящие от направляющих лопастей установленных ранее. Теперь можно раскрасить лодку, желательно нанести несколько слоев. Мы выбрали белый цвет, с ним даже при длительных прямых лучах солнца корпус практически не греется.
Поперечная балка нужна не только для прочности, она выполняет роль загрождения, через которое переходить не желательно — одно неосторожное движение руки и она может попасть в пропеллер
#12
Отправлено 22 октября 2008 — 06:17
Эх! Дорофей!
Намерение построить катер — безусловно отличное! Но всякий, кто берётся за решение новой задачи должен начинать с «виртуальной модели». Потому у нас на форуме коллеги, чтобы лучше соображалось, просят придумать некое техзадание и описать, для чего и в каких условиях ЭТО должно эксплуатироваться.
В том числе важны: — сезонность и условия эксплуатации; — Нужны ли максимальные амфибийные качества, естественно, требующие больших затрат энергии на поддержание на ВП , или, при эксплуатации только на водоемах и ближайших окрестностях — пляжах, к примеру, достаточно другой схемы ВП, более простой и экономичной; — не стоит делать секрета из предполагаемых грузоподъёмности и вместимости; — преимущественных погодныъх условий; — наличных ресурсов (навыков, готовых изделий, производственной базы и т.д., финансов тоже); — Желаемые размеры; — дальность хода; — и все МЕЧТЫ связанные с темой и около. Вплоть до желания бросить, наконец, кота жены в вентилятор.
Дело в том, что тематика не очень простая для новичков, но одновременно катера на ВП и родственные глиссирующие аэросани (ГСА) — очень гибкий и математически стройный инструментик — можно выдержать очень много разных противоречивых пожеланий. И основная задача — сделать всё СОРАЗМЕРНЫМ.
Удачи в обдумывании ТЗ. СФГ
PS: Неплохо подумать и о цене вопроса: за комплект чертежей на «Гепард» придётся выложить более одного, а то и пары миллионов авторам — калькодержателям. Потом на огрганизацию достойного производства и сам аппаратик — поболе десятка.
Такие деньги должны возвращаться, думаю. Иначе и огород не стоит городить. Альтернатива есть. В частности могу разработать под Ваше ТЗ проект. В приватном порядке, для «любительской постройки» — от расчётов и принципиальных схем — до «почти рабочих чертежей» и т.д. За реальную цену, естественно. А при больших претензиях и затратах (скажем, коллективного свойства) — и до «полного роста».
Самостоятельное изготовление СВП
Почему возникает желание изготовить судно на воздушной подушке своими руками? Причин несколько:
- Высокая стоимость ховеркрафтов, изготовленных промышленным способом. Заводская модель обойдется в 650−700 тысяч рублей, что является очень значительной суммой для большинства российских потребителей.
- Модельный ряд СВП, предлагаемый производителем, предназначен для представителей специальных служб, профессиональных охотников и рыболовов.
- Значительные материальные затраты на проведение технического обслуживания.
Именно поэтому большого распространения СВП не получили. Действительно, в качестве дорогой игрушки можно приобрести квадроцикл или аэросани. Другой вариант — сделать лодку-автомобиль самостоятельно.
Выбирая рабочую схему, необходимо определиться с конструкцией корпуса, оптимально соответствующей заданным техническим условиям. Заметим, СВП своими руками с чертежами сборки самодельных элементов создать вполне реально.
Создание корпуса
Выбирая материал для главного конструктивного элемента транспортного средства на воздушной подушке — корпуса, учитывайте несколько важных критериев. Во-первых, это простота и легкость обработки. Во-вторых, небольшой удельный вес материала. Именно этот параметр обеспечивает принадлежность СВП к категории «амфибий», то есть отсутствие риска затопления в случае аварийной остановки судна.
Воздушная камера
Изготовление так называемой юбки, потребует наличия плотной водонепроницаемой ткани из полимерного волокна. После раскроя детали сшиваются двойным плотным швом, а склейка производится посредством водостойкого клея. Это обеспечивает не только высокую степень надежности конструкции, но и позволяет скрыть от посторонних глаз монтажные стыки.
Силовой агрегат
Конструкция силовой установки предполагает наличие двух двигателей: маршевого и нагнетающего. Они оснащаются бесколлекторными электрические моторы и винты двухлопастного типа. Специальный регулятор осуществляет процесс управления ими.
Питающее напряжение подается с двух аккумуляторных батарей, суммарная емкость которых составляет 3 000 миллиампер в час. При максимальном уровне заряда СВП может эксплуатироваться в течение 25−30 минут.
Меры безопасности
При работе с пневматическим домкратом требуется неукоснительно соблюдать требования техники безопасности, оговоренные в инструкциях по их эксплуатации. При этом нужно помнить, что домкрат не является страховочным устройством и предназначен только для подъема автомобиля.
В связи с этим в обязательном порядке необходимо зафиксировать:
- колеса автомобиля при помощи противооткатных упоров, которые не допустят самопроизвольного перемещения транспортного средства во время проведения ремонта;
- кузов автомобиля на необходимой высоте, использовав для этого страховочные упоры.
Кроме того нужно проверить и убедиться в том, что колеса автомобиля заторможены стоя-ночной тормозной системой.
Полный вперед!
Обычно у судов на воздушной подушке есть как минимум два винта: один маршевый, сообщающий машине поступательное движение вперед, и один вентилятор, нагнетающий воздух под юбку. Как же наша «летающая тарелка» будет двигаться вперед, и сможем ли мы обойтись одной воздуходувкой?
Этот вопрос мучил нас ровно до первых успешных испытаний. Оказалось, юбка так хорошо скользит по поверхности, что даже малейшего изменения баланса достаточно, чтобы аппарат сам собой поехал в ту или иную сторону. По этой причине устанавливать на машину кресло нужно только на ходу, чтобы правильно сбалансировать машину, и лишь затем привинтить ножки к днищу.
Мы попробовали вторую воздуходувку в качестве маршевого двигателя, но результат не впечатлил: узкое сопло дает быстрый поток, но объема проходящего через него воздуха недостаточно, чтобы создать мало-мальски заметную реактивную тягу. Что вам действительно понадобится при движении, так это тормоз. Вот на эту роль идеально подходит метла Бабы-яги.
Как приобрести подобный транспорт или как его сделать своими руками?
Ховеркрафт – это дорогой вид транспорта, средняя цена которого доходит до 700 тыс. рублей. Транспорт типа “скутер” стоит раз в 10 дешевле. Но при этом следует учитывать тот факт, что транспорт заводского изготовления всегда отличается лучшим качеством, по сравнению с самоделками. Да и надежность транспортного средства выше. К тому же, заводские модели сопровождаются заводскими гарантиями, чего не скажешь о конструкциях, собранных в гаражах.
Заводские модели всегда были ориентированы на узкопрофессиональное направление, связанное либо с рыбалкой, либо с охотой, либо со специальными службами. Что касается самодельных СВП, то они встречаются крайне редко и тому есть свои причины.
К таким причинам следует отнести:
- Довольно высокую стоимость, а также дорогое обслуживание. Основные элементы аппарата быстро изнашиваются, что требует их замены. Причем каждый такой ремонт выльется в копеечку. Подобный аппарат позволит себе купить только богатый человек, да и то он подумает лишний раз, стоит ли с ним связываться. Дело в том, что такие мастерские – это такое же редкое явление, как и само транспортное средство. Поэтому, выгоднее приобрести гидроцикл или квадроцикл для перемещения по воде.
- Работающее изделие создает много шума, поэтому передвигаться можно только в наушниках.
- При движении против ветра существенно падает скорость и значительно увеличивается расход горючего. Поэтому, самодельные СВП – это скорее демонстрация своих профессиональных способностей. Судном не только нужно уметь управлять, но и уметь его ремонтировать, без существенных затрат средств.
Надежно ли судно на воздушной подушке?
Заводские СВП при частом использовании ломаются примерно раз в пол года, но это все неполадки, не требующие капитального ремонта. Чаще всего выходит из строя подушка и система нагнетания воздуха. Вероятность того, что грамотно собранный ховеркрафт разлетится у вас под ногами крайне мала, для этого нужно на большой скорости налететь на какой-нибудь большой камень или кусок дерева, но даже этом случае, есть шанс, что воздушная подушка вас защитит.
В Канаде спасатели, орудующие на таких СВП, ремонтируют их прямо на ходу, а неполадки, связанные с подушкой, устраняются в специальном гараже.
Описываемая здесь модель, в принципе, надежна, но только в том случае, если:
- Материалы были надлежащего качества, в том числе клеи и эпоксидки.
- Двигатель не отработал свой срок службы.
- Соединения выполнены надежно.
- То есть то, насколько можно довериться своему ховеркрафту, всецело зависит о вас самих.
Если вы делаете СВП в качестве игрушки для ребенка, то лучше купить готовый, в противном случае у вас должны быть очень хорошие данные как конструктора. Если же вы творите просто для своего удовольствия, и у вас нет большого технического опыта, то лучше, на всякий случай, не пускать за штурвал детей.
Но есть еще один вариант — сделать двухместный СВП с предусмотренной системой безопасности, при этом ребенок будет сидеть впереди, а вы сзади — между ним и двигателем.
Шаг 3: Покрываем стеловолокном
Нижняя часть корпуса должна быть водонепроницаемой, для этого покрываем ее стекловолокном и эпоксидкой. Чтобы все высохло как надо, без неровностей и шероховатостей, нужно избавиться от воздушных пузырей, которые могут возникнуть. Для этого можно использовать промышленный пылесос. Покрываем стекловолокно слоем пленки, затем покрываем одеялом. Покрытие нужно, чтобы одеяло не приклеилось к волокну. Затем одеяло покрываем еще одним слоем пленки и приклеиваем к полу липкой лентой. Делаем небольшой разрез, засовываем в него хобот пылесоса и включаем. В таком положении оставляем на пару часов, когда процедура завершится, пластик можно будет отскрести от стекловолокна без каких либо усилий, он к нему не приклеится.
Шаг 7: Пропеллер
Пропеллер можно приобрести в двух видах: готовый, и “полуфабрикат”. Готовый как правило гораздо дороже, и покупая полуфабрикат можно хорошо сэкономить. Так мы и сделали.
Чем ближе лопасти пропеллера к краям воздухоотвода, тем эффективнее работает последний. Как только вы определились с зазором, можно отшлифовать лопасти. Как только шлифовка закончена, нужно обязательно провести балансировку лопастей, чтобы в будущем не было вибраций. Если одна из лопастей весит больше другой, то вес нужно выровнять, но не урезанием концов, и шлифовкой. Как только баланс найден, можно нанести пару слоев краски чтобы он сохранился. Для безопасности желательно наконечники лопастей покрасить в белый цвет.
Ветер под юбкой
Обычно мы не печатаем в рубрике «мастер-класс» точных чертежей и настоятельно рекомендуем читателям подключать к процессу творческое воображение, как можно больше экспериментируя с конструкцией. Но это не тот случай. Несколько попыток слегка отступить от популярного рецепта стоили редакции пары дней лишней работы. Не повторяйте наших ошибок – четко следуйте инструкции.
Катер должен быть круглым, как летающая тарелка. Судну, опирающемуся на тончайшую прослойку воздуха, необходим идеальный баланс: при малейшем дефекте развесовки весь воздух будет выходить с недогруженной стороны, а более тяжелый борт всем весом ляжет на землю. Симметричная круглая форма днища поможет пилоту легко находить баланс, слегка изменяя положение тела.
Для изготовления днища возьмите 12-миллиметровую фанеру, с помощью веревки и маркера начертите круг диаметром 120 см и выпилите деталь электрическим лобзиком. Юбка делается из полиэтиленовой душевой шторки. Выбор шторки – пожалуй, самый ответственный этап, на котором решается судьба будущей поделки. Полиэтилен должен быть как можно более толстым, но строго однородным и ни в коем случае не армированным тканью или декоративными лентами. Клеенка, брезент и прочие воздухонепроницаемые ткани не подходят для постройки судна на воздушной подушке.
В погоне за прочностью юбки мы совершили нашу первую ошибку: плохо тянущаяся клеенчатая скатерть не смогла плотно прижаться к дороге и сформировать широкое пятно контакта. Площади небольшого «пятнышка» не хватило, чтобы заставить тяжелую машину скользить.
Оставлять припуск, чтобы впустить под плотную юбку больше воздуха, – не выход. При надувании такая подушка образует складки, которые будут выпускать воздух и препятствовать образованию равномерной пленки. А вот плотно прижатый к днищу полиэтилен, растягиваясь при нагнетании воздуха, образует идеально гладкий пузырь, плотно облегающий любые неровности дороги.
