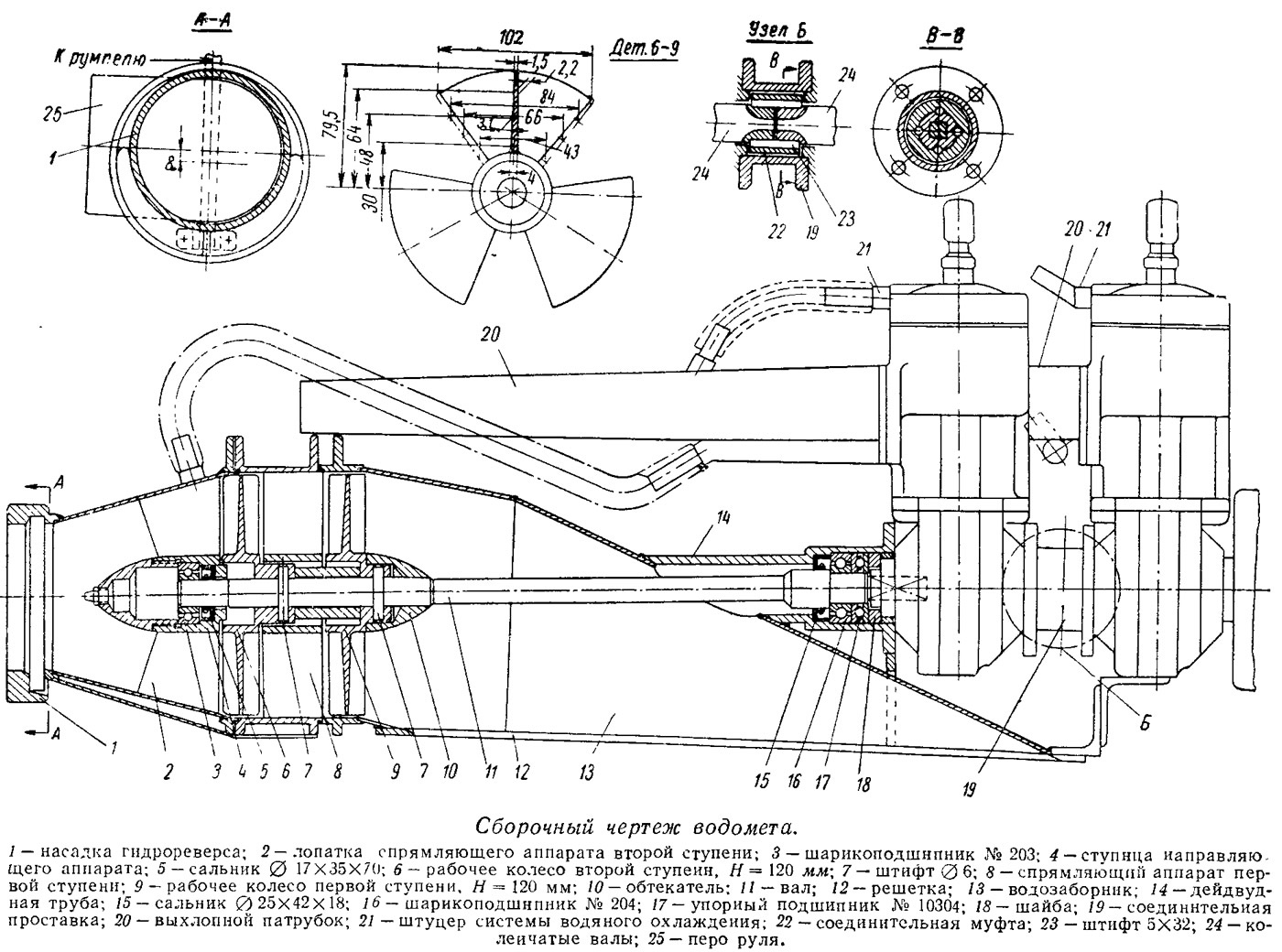

Детали силовой передачи водомета
увеличить, 302 КБ1 — фланец, нержавеющая сталь; 2 — стакан ведущей шестерни, нержавеющая сталь; 3 — муфта, сталь 45 калить HRC=45-50; 4 — обойма манжеты, сталь нержавеющая, латунь; 5 — кольцо стопорное, латунь.
Водомет удобнее всего собирать в такой последовательности. В стакан 8 запрессовываются подшипник № 203 и завинчивается обойма 9 манжеты (торцы обоймы смазываются герметиком); запрессовывается наружное кольцо роликоподшипника № 7203 и вставляется ведущая шестерня. Весь узел собирается с корпусом редуктора, регулируется зацепление шестерен. Стакан снимается с корпуса редуктора и вставляется верхним концом в отверстие водозаборника Ø48 мм.
Корпус редуктора вставляется в водозаборник и соединяется со стаканом. На гребной вал надевается сборочное приспособление, изготовленное по приводимому эскизу, и фланец 7 поворачивается до упора. После этого на подпятник редуктора надевается кронштейн 28, производится приварка его к водозаборнику, и через отверстие в кронштейне сверлится отверстие в подпятнике. На фланце 7 размечается параллельная продольной оси водомета осевая линия отверстий под крепежные болты 6; сверлится отверстие для стопорного винта 13, одновременно служащее для заливки масла.
Из полосы дюралюминия шириной 36 мм сгибается и подгоняется по форме водозаборника обтекатель 5, закрывающий часть стакана, расположенную в водозаборнике. После подгонки обтекатель склепывается сзади 4 заклепками Ø3 мм и крепится к нижнему фланцу стакана 4 винтами М4. Вертикальный вал изготавливается из серийного вала обрезкой нижней части до размера 360 мм. Рабочее колесо делается из штатного гребного винта мотора «Ветерок-8»: нужно уменьшить диаметр винта до 155,5 мм и длину ступицы (обрезав с задней стороны) до 50-0.3 мм. Лопасти рабочего колеса полируются.
Подача воды в систему охлаждения двигателя осуществляется от спрямляющего аппарата по трубке 14. Для удобства демонтажа и замены водометного движителя винтовым напорная трубка выполняется из двух половинок. Нижняя часть 14, выгнутая из латунной трубки длиной 390, входит в отверстие дейдвуда и соединяется с верхним отрезком (Ø8X1; длина 150 мм) резиновой муфтой.
Входная решетка 25 необходима только при использовании водомета на сильно заросших травой и загрязненных водоемах. По опыту эксплуатации можно сказать, что водоросли и трава легко перемалываются рабочим колесом.
При окончательной сборке водомета перед навинчиванием фланца 7, в него вставляются крепежные болты 6, а место соединения стакана водозаборника и фланца герметизируется клеем «88»; ставятся рабочее колесо, шпонка 22 и кольцо 23, в редуктор заливается смазка, устанавливается спрямляющий аппарат. Собранный движитель крепится к дейдвуду так, чтобы шлицевая муфта наделась на хвостовик ведущей шестерни; система охлаждения соединяется с патрубком водозаборника.
Водометный движитель такой же конструкции можно сделать и для более мощных подвесных моторов, например «Вихря» или «Нептуна».
Ф. П. Михеев, «КиЯ», 1977 г.
