Алюминиевые лодки

Почему из бутылок

Каждым может быть создана пластиковая Для этого необязательно обладать огромными знаниями в судостроении. Достаточно соблюдать определенные правила. Конечно, можно изготовить лодку из фанеры или же древесины, но это очень затратное дело. И не только в плане финансов. Пластиковые бутылки стоят куда дешевле. В принципе, их можно даже насобирать, поставив в специальный контейнер. К тому же конструкция лодки из этого материала куда проще.

Следует учесть, что для изготовления изделий из древесины или же фанеры требуется проводить специальные расчеты. В противном случае судно просто не станет держаться на воде или же находиться в нем будет очень опасно.

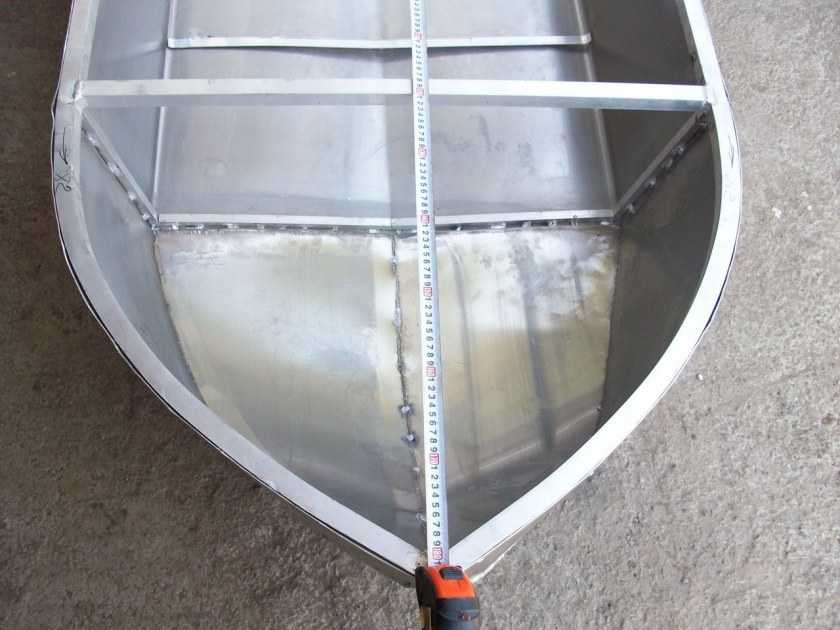

Изготовление алюминиевой лодки

Одним из самых подходящих материалов для изготовления алюминиевой лодки – это цельный прокатный лист алюминия или дюралюминия. Для лодки средних размеров можно взять лист с размерами: 3000 мм на 20000 мм и толщиной 2-3 мм.

Но зачастую, при самостоятельном изготовлении лодок, размеры готовой конструкции рассчитываются исходя из уже имеющегося материала.

Высота бортов должна быть не менее 300 мм, а длина переднего фланца – 600 мм, так конструкция будет полностью соответствовать углу наклона к площади воды – 35 градусов.

Для начала, для раскроя лучше использовать плотный картон и сделать на нем эскиз.

За счет того, что у лодки отсутствует форштевень и киль она практически считается плоскодонной, что поможет подплыть в заводь, в тихое место. Также у такой лодки борта будут сходиться на трапециевидный транец.

К преимуществам такой лодки можно отнести:

  1. Долговечность;
  2. Прочность;
  3. Легкость.

За счет легкости и малого веса лодка легко перемещается от водоема к водоему, выносится на берег.

Во время хранения лодки, она не занимает много места, для нее не понадобится постоянное специальное обслуживание или отгороженное место для зимовки, можно попросту придвинуть лодку к борту и накрыть навесом.

На воде, непосредственным плюсом такой лодки является ее плавучесть или большой объем водовымещения, а также легкость хода на веслах.

Опытные рыбаки знают, что во время рыбалки очень часто приходится вставать в лодке во весь рост, что бы выудить трофейную рыбешку.

После того, как будет изготовлен макет на картоне его необходимо перенести на лист металла и можно приступать к раскрою, но делать это нужно в несколько шагов.

Также стоит оставить несколько «мм» припуска, не до конца прорезая материал.

Все работы по соединению деталей необходимо проводить специальными алюминиевыми заклепками, с диаметром не менее 3 мм. Прежде для этого нужно было выполнить специальные отверстия на корме, в шахматном порядке.

Перед тем, как выполнять клепку элементов необходимо промазать все совмещаемые поверхности густотертой краской.

За счет самостоятельного изготовления лодки будет возможным рыбачить на ней вдвоем, а также установить в нее ящики для наживки, приманки и удилищ.

Транец алюминиевой лодки можно вырезать не фигурным, чтобы сэкономить время и силы, а прямоугольным. В итоге у лодки будут слегка раскосые орта, что придаст ей еще большего объема.

Также по бокам лодки необходимо установить планшири из еловой доски, в качестве привалочных брусьев.

Для опоры палубы, лучше всего использовать бимсоп, который нужно будет установить на носу передней палубы, а  в носовом отсеке — составной планшири из такой же древесины.

По длине борта, планшири прибит оцинкованными гвоздями, а кромку самой палубы, в обязательном порядке нужно отбортовать, для того чтобы лишняя вода могла стечь.

Приступаем к строительству

Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку

Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства

Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.

Что такое «дюрали»

Главным легирующим элементом дюралюминиевых сплавов — дюралюминов — является медь с содержанием в основном от 3 до 6 %. Именно с медью связана низкая коррозионная стойкость дюралей. Магний также служат основными легирующим элементом с содержанием до 2 %. Высокая прочность сплавов обеспечивается за счет дисперсного упрочнения за счет выделения вторичной фазы при старении закаленного сплава. Сплавы этой серии имеют очень хорошие усталостные характеристики. Поэтому, например, дюралевый сплав Д16 применяют для обшивки крыльев самолетов.

Особенностью дюралюминиевых сплавов является их ограниченная свариваемость. Это ограничение связано, во-первых, со склонностью этих сплавов к образованию при сварке горячих трещин, а также потерей прочности в зоне термического влияния сварки.

Поэтому для соединения различных элементов и деталей дюралевых лодок всегда применяются заклепки. Эти заклепки также алюминиевые, обычно из аналогичного сплава, но, возможно, с пониженным содержанием кремния, железа и марганца. Отметим, что при выборе материала заклепок очень важным является предотвращение гальванической коррозии их самих и материала, который они соединяют.

Способ управления лодкой

Для управления алюминиевой лодкой или катером, применяются три способа рулевого управления: румпельное управление, передняя консоль и центральная консоль.

  • Лодки с румпельным управлением. При румпельном управлении судоводитель находится на корме, рядом с подвесным мотором и управляет лодкой перемещением румпеля из стороны в сторону. Лодки с румпельным управлением стоят дешевле и имеют больше свободного пространства внутри лодки. При этом, румпельные лодки сложнее выходят в режим глиссирования из-за смещения центра тяжести на корму. Кроме этого, рулевой находящийся на корме лодки имеет худший обзор, чем рулевой находящийся в середине или передней части лодки, особенно если в лодке кроме него находятся пассажиры, сидящие впереди него.
  • Лодки автомобильной компоновки, с капотом на носу лодки и передней рулевой консолью. Рулевой управляет лодкой с помощью руля расположенного на передней консоли, пассажиры находятся позади него, в средней и кормовой частях лодки. Рулевой защищен от ветра и брызг воды ветровым стеклом, которое имеет дверцу в центральной части, через которую можно выйти на капот лодки. Лодки с автомобильной компоновкой удобны для водных прогулок, но не очень удобны для рыбалки, так капот сильно уменьшает внутреннее пространство лодки.
  • Лодки с центральной консолью. Лодки, у которых консоль управления расположен в центре лодки, являются наиболее удобными для рыбалки. Центральная консоль делит лодку на две зоны: переднюю и заднюю. Каждый рыболов находится в своей зоне и чувствовует себя вполне комфортно как во время заброса приманки, так и при вываживания рыбы.

Вам может быть интересно: Где и когда лучше использовать флюорокарбон

Ремонт и тюнинг алюминиевой лодки

Алюминиевые лодки и катера пользуются высоким спросом, и по популярности уступают они лишь лодкам ПВХ.

Это и понятно, ведь алюминиевые лодки обладают относительно небольшим весом, высокой прочностью, удобством, имеют возможность установки мощного мотора и не прихотливы в обслуживании.

Впрочем, даже эти плавсредства не застрахованы от поломок и повреждений, при которых требуются оперативные и грамотные ремонтные работы.

В данной статье мы кратко рассмотрим неисправности алюминиевых корпусов лодок и способы их ремонта. Также в конце статьи вы увидите перечень всевозможного оборудования, которое можно установить на алюминиевые лодки и катера.

Чаще всего повреждения корпуса лодки происходят из-за столкновения с массивным подводным объектом или при внезапной посадке судна на мель.

Но стоит сказать, что ремонт алюминиевых лодок – занятие, как правило, совсем несложное при наличии необходимых материалов и простейших знаний.

Разновидности повреждений алюминиевых лодок

Вмятины являются наиболее часто встречающимися повреждениями алюминиевых лодок, но при этом и самыми безобидными. Образуются они впоследствии внешних столкновений. Когда беда таки приключилась и на корпусе образовалась вмятина, сначала нужно осмотреть поврежденный участок. Заметив, что материал в этом месте больно тонкий, оптимально будет оставить всё как есть.

Однако если вы уверены, что угрозы возникновения трещины или дыры нет, деформацию можно ликвидировать с помощью обычной киянки.

Порезы, конечно, лучше ремонтировать с применением специального оборудования и усилиями опытного профессионала, дабы не усугубить положение. Но также порезы удаляются и путём крепления надёжных заплаток. Чтобы сделать ремонт в такой способ ещё более надёжным, применяют дополнительно герметик.

Отверстия небольшого размера закрывают заклепками. Постепенно крепление заклепок ослабевает или они попросту теряются, тогда следует заменить их на новые.

Иногда используются по тому же принципу и комплект с винта и гайки, но этот вариант менее эффективен, хоть и отличается большим удобством. Также на отверстия в корпусе наваривают листы алюминия.

Клепка

Небольшие повреждения корпуса лодки, последствия износа обшивки, как правило, можно легко исправить, не прибегая к термальной обработке. В подобных случаях достаточно будет применить клепку – простой и доступный способ ремонта алюминиевых плавсредств. С помощью заклепок можно без особых трудностей заделать мелкие прорезы и дырки.

Сварка аргоном

Аргоновая сварка представляет собой гибридный вариант электрической и газовой сварки.

Аргон нужен для защиты места сварки от попадания на него кислорода.

В ином случае алюминий будет подвержен коррозии или даже оплавится.

Сварка аргоном гарантирует высокую прочность швов и их долговечность.

Пайка

Ещё один способ ликвидации мелких пробоин в корпусе – это пайка. Прежде всего, тщательно зачищают поверхность поврежденного места, затем с помощью паяльной лампы необходимо нагреть место спайки и сам припой. После этого поврежденный участок корпуса хорошо натирают разогретым припоем и заделывают пробоину.

Склеивание

Использование качественного клея тоже может помочь в ремонте. Прежде чем приступить к самому процессу склеивания, поверхность тщательно зачищают, обезжиривают и дают ей время высохнуть. Только после этого наносят тонкий слой клея и соединяют заплатку с поверхностью лодки. Небольшие трещины заделывают лишь специальным клеем.

Ремонт и тюнинг алюминиевых лодок включает:

  1. покраска алюминиевых лодок
  2. усиление транца под мотор
  3. устранение мелких вмятин и пробоин
  4. устранение больших повреждений корпуса
  5. перетяжка салона судна
  6. восстановление обивки судна
  7. изготовление стекол
  8. шитье тентов и изготовление дуг для них
  9. модернизируем кокпит лодки
  10. изготовление рамок для стёкол, лееров и лесенок
  11. подшив лодки для движения по мелководью
  12. оборудуем ниши для выносных топливных баков
  13. установка дистанционного управления
  14. монтаж электрооборудования

Также на алюминиевые лодки можно устанавливать дополнительное оборудование, которое расширяет возможности как плавательных характеристик лодок, так и ваши возможности в плане рыбалки и удобства для отдыха.

На алюминиевую лодку возможна установка следующего оборудования:

  1. полы
  2. замки
  3. кнехты
  4. релинги
  5. сидения
  6. эхолоты
  7. рундуки
  8. бардачки
  9. лестницы
  10. уключины
  11. навигаторы
  12. причальные утки
  13. рулевые системы
  14. спинингодержатели
  15. навигационные огни
  16. заливные горловины
  17. водоотливные помпы
  18. панели управления помпой
  19. оборудование для троллинга
  20. системы управления двигателем
  21. приборы контроля двигателя (тахометр, датчики).

Источник

Скоростные малые суда

Еще один вариант судна, которое можно изготовить самостоятельно — это скоростной катер. Довольно важная часть в постройке именного этого типа агрегата — это выбор двигателя и его расположение. Размещать эту деталь можно в кокпите судна, а ту часть, которая будет выступать, можно закрыть капотом.

Такое определение места было выбрано не случайно. Оно позволит расширить круг устройств, подходящих под установку. Можно использовать двигатели с таких машин, как «Жигули» или «Волга». Кроме этих моделей, вполне реально установка дизельного движка с трактора. Однако это возможно лишь в том случае, если будет предусмотрен дополнительный отвод горячего воздуха. Для этого можно использовать фальшивую дымовую трубу.

Можно устанавливать также и двигатели с воздушным охлаждением. Так как скоростной катер должен иметь хорошую устойчивость при быстром передвижении по воде, то рекомендуется размещать эту деталь ближе к центру тяжести всего судна. Большой вес двигателя придаст большей устойчивости всей конструкции.

www.syl.ru

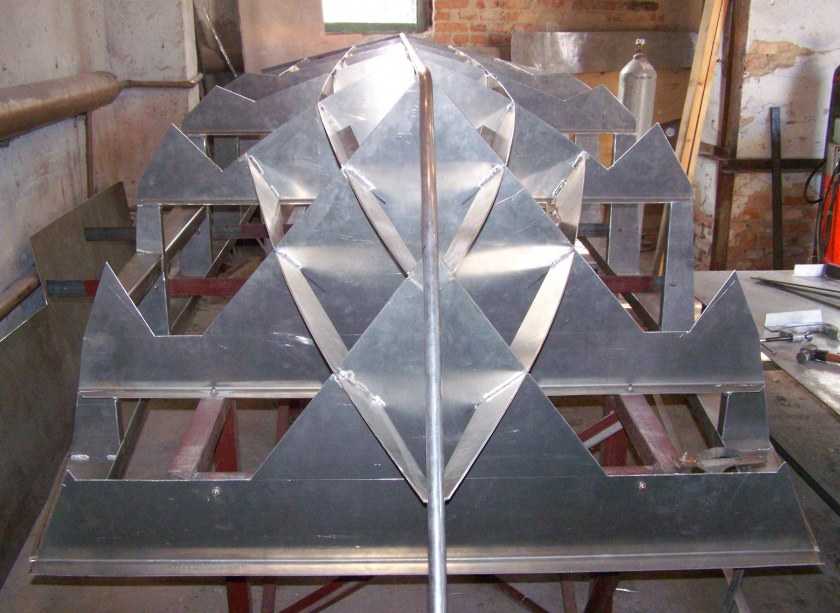

Хочу рассказать, как появилось моё увлечение, строительство алюминиевых лодок. Я родился и вырос на Дальнем Востоке России в городе Петропавловске-Камчатском. На полуострове окружном Тихим океаном и Охотским морем, крае рек и озёр.

Главное хобби населения Камчатки рыбалка и охота. Работа большинства жителей тоже связана с морем: моряки, рыбаки, пограничники, военные.

В 1998 году с другом Александром Бондаренко, мы решили построить первую свою лодку из фанеры, по мотивам одного из проектов журнала «Моделист-Конструктор».

В те времена было трудно достать хороших материалов (стеклоткань, фанеру, эпоксидную смолу и т.д) , использовали что смогли найти но, не смотря на все трудности, лодка получилась хорошая, процесс строительства занял 3 месяца. Летом того же года судно было спущено на воду и использовалось весь сезон. Большим недостатком лодок из фанеры покрытых стеклотканью является: большой вес, проблема с ремонтом и подержание хорошего вида судна (краска и пластик за сезон были сильно ободраны на корпусе). В конце 90-х годов на Камчатке стали появляется подержанные рыбацкие алюминиевые лодки из Америки и Канады. Это навело меня на мысль, почему нельзя построить что-то подобное, не боги горшки обжигают. Не опыта строительства судов из алюминия, не проектов лодок у меня не было.

Помог интернет, в начале 2000-го года заказал проект атлантической дори в США в компании Glen-L. Опыта сварки у меня не было, много информации получил, изучая специальную литературу и консультируясь у специалистов, и главное практика и ещё раз практика. Лодку построенная с другом Александром была спущена на воду в 2001 году. Дори мы использовали для рыбного промысла лосося, судно себя зарекомендовало себя хорошо, недостаток при большом размере 7.5м имело плоское днище и недостаточная управляемость. Мы построили ещё 2 дори по просьбам рыбаков, лодки использовались на реках Камчатки в путину.

Для открытого моря и прибрежных районов в 2002 разработал и построил первую лодку с тримаранными обводами, использовал информацию, статьи, теоретические чертежи из журнала «КиЯ» и других источников, лодка на воде показала себя хорошо, особенно при волне, но первый образец в плане дизайна был очень далёк от совершенства. Были построены ещё 2 лодки, где были исправлены детские болезни и изменён дизайн.

В 2005 переехал в центральную Россию в пригород Воронежа, на новом месте занимаюсь сварочными работами, варю различные металлические изделия из алюминия, иногда просят рыбаки построить лодку, последний интересный проект лодка болотоход, прототипом послужили

Сейчас делаю лодку скиф для себя, не большая лодка для рыбалки в окрестных водоёмах.

источник

shkola-v.blogspot.com

Изготовление матрицы

Матрица считается самым сложным этапом при изготовлении . Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.

Процесс:

прикрепить к каркасу шпангоуты;
после установки шпангоутов крепятся бортики из фанеры

Нос матрицы должен основательно крепиться в борту;
матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм;
для ровности бортики выравниваются и ошкуриваются;
на матрицу наносится полиэфирная шпаклевка;
лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем;
важно правильно сделать разметки на лодке, ее форма должна быть идеальной;
далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет;
изготовленный из дерева киль сверху покрывается полиэфирной смолой;
чтобы поверхность бортиков матрицы была идеальной, киль нужно снять;
довести борта до совершенства и идеальной формы матрицы;
стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй;
для выдавливания лодки из матрицы встраиваются нипеля;
при наличии стеклопластиковых седушек, их матрицу также нужно подогнать по месту своего предназначения.

Как выбрать?

Рыболовы предпочитают алюминиевые лодки в силу их долговечности и простоты обслуживания. Они выдерживают значительное механическое воздействие. Все обслуживание заключается в сушке после использования. Легкость алюминия делает лодку легко транспортируемой.

Изучим основные особенности перед покупкой.

  • Заранее решаем, как транспортировать лодку. При перевозке на крыше автомобиля учтем ширину, вес и длину.
  • Считаем, сколько пассажиров сядут в лодку. Рассчитываем на вместимость всех. Не забываем оставить место под мотор.
  • Решаете, где эксплуатировать лодку. Для спокойных рек, ручьев и озер выбирайте плоское дно. Такой тип лодок легко скользит по мелководью, над подводными растениями, бревнами и камнями. Плоскодонки менее стабильны при ловле рыбы в более глубоких и бурных водах. В этих местах подойдет лодка с V-образным дном.
  • Решите, что из дополнительных опций хотите. Простая лодке со скамьями — наименее затратно. В более дорогих найдете удобные сиденья, ветровые стекла и отсеки для вещей.

Речные лодки

Все алюминиевые лодки делятся на несколько видов, в зависимости от их предназначения:

  • речные;
  • океанические;
  • морские.

Самыми главными отличиями друг от друга являются:

  • прочностные характеристики корпуса;
  • габариты лодки;
  • вместимость (одноместная, двухместная).

Помимо этого есть такая характеристика, как методика последующего использования лодки, которая определяется в зависимости от мощности мотора.

Также алюминиевые лодки могут быть с разными по высоте бортами, наличием кают или рядом других особенностей и характеристик.

На сегодняшний день, лодки, выполненные из алюминия, достаточно универсальны и широко применяются в путешествиях и рыбалке.

Такие виды лодок выполняют из специального сплава магния и алюминия, который в свою очередь гарантирует высокую прочность корпуса и конструкции, а также стойкостью к коррозии и отличной свариваемостью.

Стоит учитывать, при выборе лодки, что модель с высокими бортами не боится высоких волн и может быть использована в шторм.

Корпус алюминиевой лодки всегда характеризуется высоким качество крепежа дополнительных элементов. Все модели таких лодок отличаются друг от друга толщиной используемого исходного материала.

Катера для рыбалки на речке зачастую характеризуются небольшой толщиной металла, поэтому и масса таких моделей очень невелика, что способствует беспроблемной транспортировки лодки к месту рыбалки.

Алюминиевая лодка своими силами

Алюминий мог остаться после ремонта крыши, поэтому если габариты сарая или площадь при доме позволяет — можно смастерить лодку своими руками. Если с деревом можно прогадать (доски могли не правильно храниться на складе), то с этим материалом дела обстоят намного проще.

Обратите внимание!

  • Измельчитель веток своими руками: как сделать от А до Я. 175 фото и пошаговые инструкции

  • Садовые дорожки своими руками — разновидности материалов выполнения. Пошаговая инструкция по укладке и оформлению своими руками
  • Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками

Инструкция как сделать алюминиевую лодку своими руками:

  1. Если будущий владелец обладает навыком качественной сварки — можно смело браться за работу.
  2. Для изготовления понадобиться чертеж, который можно найти ниже, рулетка и инструмент.
  3. Для удобства — обязательно нужно пригасить ассистента.

В отличие от дерева, пропитывать и докупать материал не нужно. Герметичность конструкции обеспечит качественный шов сварки. Детали согласно чертежу вырезаются ножницами по металлу.

Изготовление лодки из фанеры

Как и при строительстве любой другой лодки, при изготовлении фанерных аналогов работу следует начать с чертежа. Не будем повторяться и напоминать о том, что можно как сделать своими руками чертежи моторной лодки, так и приобрести готовые.

Для строительства плавсредства вам потребуются стандартные инструменты для работы по дереву: ножовка, лобзик, рубанок, шуруповерт, топор, молоток, стамеска, отвертка и так далее.

Кроме того, будет необходимо приобрести:

  • водонепроницаемую фанеру стандартного размера;
  • сосновую или дубовую доску;
  • ткань, которой будете оклеивать корпус;
  • шпаклевку;
  • водонепроницаемый клей;
  • олифу или другую водоотталкивающую пропитку для дерева;
  • масляную краску;
  • гвозди, шурупы, металл для изготовления уключин.

Лодка с мотором практически ничем не отличается от той, которая предназначается под весла. Единственным отличием является то, что при строительстве под мотор лодки своими руками слегка видоизменяется корма: на ней устанавливается транец, который изготавливают из многослойной фанеры

Важно, чтобы он выдержал крепление двигателя, поэтому экономить на нем не стоит

После изготовления чертежа, нужно все элементы перенести на плотный картон в масштабе 1:1, то есть сделать на нем выкройки деталей в натуральную величину. С такого картонного шаблона гораздо проще перенести все элементы непосредственно на фанеру. Перенося выкройку, следите за тем, чтобы волокна фанеры шли вдоль детали.

После этого вам нужно будет выпилить все части из фанеры, собрать судно, тщательно подгоняя все детали и элементы конструкции.

Для того чтобы лучше защитить фанеру от влаги, можно по окончании работ, обшить готовую лодку стеклотканью. Приклеивают такую ткань по направлению от киля к бортам, тщательно следя, чтобы не было никаких складок и пузырей. После того, как она полностью высохнет, необходимо прошпаклевать поверхности, загрунтовать их и затем окрасить.

Самодельная деревянная лодка

  • kovboy
  • 29 марта 2010
  • 68 258

Самодельная трехместная лодка грузоподъемностью 320 кг, состоит из 5 секций. На берегу его можно превратить в достаточно просторное укрытие от дождя, особенно если накинуть сверху кусок полиэтиленовой пленки. Лодка настолько проста, что ее может сделать даже человек, незнакомый с судостроением и имеющий лишь самые элементарные навыки работы с деревом. Для изготовления не потребуется специального оборудования и помещения, вся лодка собирается в комнате городской квартиры. Делается она из весьма доступных материалов, которые можно приобрести в магазинах строительных и хозяйственных товаров.

Практическая работа по изготовлению

Подготовленный чертеж с размерами лодки, сопутствующих деталей. Закупка материала: полиуретанового клея, пакли, водоотталкивающей краски, смолы, листов метала, антисептика, лака и самого главного — дерева. Материал должен быть выбран самый качественный для долгосрочной службы и большой работы.

Работа с носовой частью — со стороны каждой доски опиливается угол в 45 градусов, чтобы они подошли без зазоров и щелей.

Границы обрабатываются антисептиком смолой и клеем для устранения последующих протечек. Не жалейте материала, при когда делаем лодку из дерева своими руками отпилить лишнее всегда просто.

Гвоздями, шурупами скрепляем борта с треугольным бруском. Для лучшей защиты используем паклю на стыках. Чтобы избежать трещин используйте в работе дрель.

Паракордом или веревками, выдерживающими сильную нагрузку обвязываем борта для придания необходимой формы. Внутри устанавливаются распорки равные ширине по чертежу.

Изготавливаем и прикрепляем заднюю часть.

Для предотвращения протечек берем лист метала по размерам чуть больше, чем дно судна, загибаем края молотком.

Устраняем оставшиеся зазоры, обрабатываем лодку антисептиком, красим, ждем полного высыхания и покрываем лаком.
