Конструкция рубки катера
При постройке рубки неоценимую помощь оказала статья «Постройка «шиворот-навыворот». Сначала был изготовлен легкий алюминиевый каркас, затем к нему изнутри крепилась ламинированная ценным шпоном дерева фанера, поверх которой напылялся слой пенополиуретана толщиной 50 мм. Пенополиуретан был подрезан и отшлифован для придания нужной формы, после этого его оклеили стеклопластиком на основе полиэфирной смолы «Норпол». Хотелось бы отметить, что работать с этим материалом, имеющим превосходные характеристики, просто.
Длина каюты — 3,5 м, высота в подволоке — 1,8 м, что позволяет взрослому человеку стоять в полный рост. Каюта отделана декоративным пластиком и ламинированной фанерой. В носовой ее части расположены спальные места для четырех человек (рис. 9).
 Рис. 9. Боковой вид и план катера:1 — двигатель; 2 — угловой реверс-редуктор; 3 — корзина сцепления; 4 — карданный вал; 5 — топливный бак; 6 — педаль сцепления; 7 — рычаг включения редуктора; 8 — штурвал; 9 — сиденье; 10 — фундамент двигателя; 11 — ветровое стекло; 12 — мойка; 13 — газовая плита; 14 — спальное место; 15 — люк каюты; 16 — форлюк; 17 — переборка форпика; 18 — переборка машинного отделения; 19 — П-образная мачта; 20 — ходовые огни; 21 — боковое окно; 22 — кнехт; 23 — кормовой трап; 24 — привальный брус. |
Ближе к миделю находятся шкаф, мойка и газовая плита. Для вентиляции помещения используется носовой люк. Высокой степени шумоизоляции корпуса удалось достичь с помощью оклейки бортов пенопластом толщиной 50 мм. Такая конструкция корпуса в сочетании с пенополиуретановым покрытием рубки позволяет сохранять температуру внутри катера не выше 20-25°С при наружной температуре, превышающей 30°С.
Способ крепления рубки к корпусу показан на рис.10.
 Рис. 10. Узел крепления рубки к палубе. |
Двигатель
Как упоминалось, на катере установлен дизель Д-245 с двухконтурным охлаждением. Вращение на редуктор передается через устройство сцепления, включаемое педалью. Рулевое управление штуртросового типа.
Кажется, что катер «Амадеус» в целом получился удачным. В будущем хотелось бы применить подходящую водометную установку и несколько уменьшить габаритную высоту судна, потому что при боковом ветре ощущались некоторые трудности с управлением из-за большой парусности.
Постройка подобного катера под силу любителям. Себестоимость при использовании импортных материалов и установке нового двигателя — 4000–4500 долл.
Константин и Анатолий Кураковы, г. Н. Новгород, 2002 г.
Поделитесь этой страницей в соц. сетях или добавьте в закладки:
| Другие проекты катеров: |
|---|
| Туристский катер «Сивуч» |
| Мореходный армоцементный катер «Гринда» |
| Проект многоцелевого катера |
| Туристский катер из вельбота |
| «Морж» — катер для семейных путешествий |
Лодка из пенопласта
Пожалуй, проще этого метода постройки лодки и не сыщешь. Достаточно большой кусок пенопласта – сам по себе лодка. Крепи уключины, ставь весла и в путь. Естественно, это слегка упрощенный вариант водного транспортного средства, но масса простеньких суденышек-катамаранов построено именно по такому принципу:
- берут два пенополистирольных блока, при помощи нихромовой проволоки и зарядного автомобильного устройства придают им форму поплавков катамарана;
- приклеивают килевые рейки, оклеивают несколькими слоями стеклоткани с усилением носовой и хвостовой части;
- сооружают деревянную или металлическую платформу;
- обеспечивают плавсредство любым движителем (от гребного колеса до легкого движка).
И все. А если все же говорить о лодке или небольшом катере, то пенополистирол может сослужить роль несъемной модели, повысив, к тому же, живучесть судна.
Все, как в случае с изготовлением чисто стеклопластиковой лодки, но модель делается из пенопласта толщиной 5 – 10 см и плотности 35 – 50 кг/см2, который склеивается между собой на полиуретановый клей. О способах придания пенополистиролу необходимой формы, кроме уже упоминавшегося, говорить не будем, их достаточно и все они вполне просты. Тем более что форму и сложность конфигурации своего корабля вы выбираете сами.
lodka-iz-stekloplastika-8
lodka-iz-stekloplastika-9
lodka-iz-stekloplastika-20
lodka-iz-stekloplastika-24
lodka-iz-stekloplastika-7
Так вот, когда ваше пенопластовое судно радует глаз своими плавными обводами, вы можете просто оклеить его многими слоями стеклоткани до требуемой ее толщины, вклеив все узлы, нуждающиеся в усиленном креплении или предусмотрев места их крепежа. И дальше – по схеме: шпаклевка, шлифовка, гелькоут и шампанское…
Хотя, нет. С шампанским мы погорячились. Наша лодка легка, достаточно прочна для эксплуатации длительное время, но об ее корпус бутылку с шампанским разбить вряд ли получится. А вот если до стеклоткани оклеить пенопластовую модель хотя бы в самых ответственных местах (днище, нос, корма, выступающие элементы) всего лишь 4-мм фанерой, то прочность судна увеличится значительно.
Все это не более чем приемы работы с материалом, а какие из них использовать – решать вам. Наша задача показать, что такая работа вам по силам и может сэкономить существенные финансовые ресурсы.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами
На чем можно сэкономить
При дефиците стеклоткани полоски из нее можно нарезать поуже, но все-таки шириной не менее 3 см, а надежно загерметезировать стык позволят и два слоя. В случае необходимости эпоксидку вполне заменит любой водостойкий клей, но при этом внизу по скуле надо будет приклеить рейку сечением 30х25 мм и организовать крепление днища с бортами на шурупах, располагая последние с шагом 100…150 мм. В этом случае рейку приклеивают сначала к борту (с выпуском за кромку примерно на 5 мм), а потом «снимают малку», то есть прострагивают ее для плотного прилегания к днищу.
Рейки к бортам можно прикрепить и без клея (только гвоздями или шурупами, предварительно промазав их краской). Но тогда придется увеличить размеры сечения реек примерно на треть, а размер книц — в два раза, вырезав их из доски толщиной не менее 30 мм (известно, что клееная деталь работает, как одно целое, а из сколоченных частей, как колхозники в колхозе (вроде бы и вместе, а…).
Неплохие подуключины получатся и из стальной трубки, которую надо будет приварить к планке и прикрутить болтами М8. Если есть трубки слишком большого диаметра, то в них следует вставить вкладыши из пластмассовых бутылок. С такими вкладышами уключины не скрипят, и мне кажется, что с ними даже грести становится легче. Диаметр осей уключин больше 12 мм делать не стоит, а меньше 10 мм — как-то не совсем практично.
Фанеру (если нет нужного формата), как уже говорилось, можно стыковать не заусовывая, а просто встык, положив снаружи одну полоску стеклоткани, а изнутри планку 20х50 мм.
Почему из бутылок
Каждым может быть создана пластиковая Для этого необязательно обладать огромными знаниями в судостроении. Достаточно соблюдать определенные правила. Конечно, можно изготовить лодку из фанеры или же древесины, но это очень затратное дело. И не только в плане финансов. Пластиковые бутылки стоят куда дешевле. В принципе, их можно даже насобирать, поставив в специальный контейнер. К тому же конструкция лодки из этого материала куда проще.
Следует учесть, что для изготовления изделий из древесины или же фанеры требуется проводить специальные расчеты. В противном случае судно просто не станет держаться на воде или же находиться в нем будет очень опасно.
Преимущества и недостатки стеклопластиковых лодок
К основным преимуществам материала можно отнести:
Лодки имеют множество плюсов конструктивного характера:
- Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
- Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
- Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
- Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
- Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
- Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
- Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.
Главным недостатком лодки считается сравнительно большие ее размеры, транспортировка не возможна без прицепа.
Важные моменты
Если изготавливаются самодельные моторные лодки, то дополнительно делается чертеж специальных креплений для электрического либо бензинового двигателя. Однако более простым и дешевым вариантом будет использование обычных весел. Они зачастую делаются из 35-милиметровой березовой доски. При этом на конце веретена устанавливается шип с ручкой, а на кромку лопасти наносятся латунные накладки. Далее весло грунтуется и красится.
Ну и напоследок немного статистики. Как показывает практика, средний срок службы фанерных лодок составляет порядка 15-20 лет. Такой живучестью не могут похвастаться ни пластиковые, ни даже резиновые их конкуренты.
Изготовление матрицы
Матрица считается самым сложным этапом при изготовлении лодки своими руками. Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.
Процесс:
прикрепить к каркасу шпангоуты; после установки шпангоутов крепятся бортики из фанеры
Нос матрицы должен основательно крепиться в борту; матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм; для ровности бортики выравниваются и ошкуриваются; на матрицу наносится полиэфирная шпаклевка; лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем; важно правильно сделать разметки на лодке, ее форма должна быть идеальной; далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет; изготовленный из дерева киль сверху покрывается полиэфирной смолой; чтобы поверхность бортиков матрицы была идеальной, киль нужно снять; довести борта до совершенства и идеальной формы матрицы; стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй; для выдавливания лодки из матрицы встраиваются нипеля;
Креативные копилки
Вам понадобится: пластиковые бутылки белого цвета, белая и голубая бумага, перманентный маркер чёрного цвета, стакан, ножницы, канцелярский ножик, карандаш, клей.
Мастер-класс
- Чтобы сделать копилку-ракету обведите стакан на голубой бумаге, затем вырежьте круг.
- Разрежьте круг пополам и сформируйте конус.
- Приклейте конус к крышечке.
- Вырежьте 3 круга одного размера и приклейте их вертикально к бутылке в качестве окон.
- Вырежьте «крылья» и приклейте их в нижней части бутылки.
- Обрисуйте ракету маркером, как показано на изображении.
- Прорежьте канцелярским ножиком отверстие для монет в верхней части бутылки и выделите маркером.
- Чтобы сделать копилку-принцессу возьмите белую бутылку и маркер.
- Нарисуйте принцессу, как показано на фото-инструкции.
- Подготовьте полосу белой бумаги и нарисуйте звенья короны.
- Прорежьте зубчики, сформируйте корону и приклейте её к крышечки.
- Прорежьте канцелярским ножиком отверстие для монет.
Креативные копилки из пластиковых бутылок готовы! Рекомендую к просмотру данное видео!
HONEY BEE PIGGY BANK FROM PLASTIC BOTTLE | PLASTIC BOTTLE CRAFT | BEST OUT OF WASTE COMPETITION
Watch this video on YouTube
Изготовление лодки из стеклопластика
Как всегда, вначале необходимо подготовить чертеж и изготовить матрицу будущего судна. Это следует сделать прежде, чем начинать строить лодку под мотор своими руками. Чертеж можно разработать как самостоятельно, так и взять уже готовый. При составлении проекта лодки обязательно учитывается как жесткость стеклопластика, так и то, чтобы все борта были идеально выровнены, так как впоследствии это скажется на устойчивости судна.
Изготовление матрицы, то есть формы для будущей лодки, пожалуй, самый дорогостоящий и сложный процесс при самостоятельном изготовлении лодок
Важно, чтобы все размеры были идеально выверены, тщательно проработана форма судна и сделаны все разметки. Для того чтобы впоследствии не возникло сложностей с выдавливанием лодки из матрицы, а также сама она могла служить и в дальнейшем, важно не забыть встроить в нее ниппели
Для того чтобы строилась легко и свободно изготавливаемая своими руками лодка под мотор, нужно заранее запастись следующими инструментами и материалами:
Для того чтобы строилась легко и свободно изготавливаемая своими руками лодка под мотор, нужно заранее запастись следующими инструментами и материалами:
- Гелькоут лодочный.
- Отвердитель.
- Полиэфирная смола.
- Стекломат.
- Ножницы.
- Наждачная бумага.
- Уключины и подуключины.
Последовательность действий:
- Обмажьте матрицу в четыре слоя разделительным воском.
- Нанесите гелькоут для внешнего слоя судна
- Установите стеклопластиковые сиденья параллельно бортам плавсредства.
- Прикатайте стекломат в пять–шесть слоев, чтобы придать жесткость и прочность всей конструкции.
- Срежьте лишнюю «бахрому» и вклейте сиденья при помощи специального клея.
- Прикрутите уключины.
- Зашкурьте борта судна при помощи наждачной бумаги.
- Покрасьте лодку гелькоутом как внутри, так и снаружи.
Дно на таких лодках лучше делать двойным и герметичным, что сделает лодку практически непотопляемой даже в тех случаях, когда она перевернется. Можно усилить корпус, проложив деревянные бруски вдоль формы и покрыть их двумя слоями стекловолокна.
Основная затрата при строительстве лодки своими руками под мотор из стекловолокна заключается как раз в изготовлении матрицы. Ее производство для всего одной лодки выйдет неоправданно дорого, поэтому перед строительством подумайте о том, как можно будет окупить саму матрицу.
Процесс сооружения
Необходимо выполнить такие этапы, чтобы изготовить деревянное судно:
Создание всех деталей с учетом размеров, проставленных в чертеже. Главное — изготовление бортов из двух широких досок.
Отпилить края каждой доски с одной стороны под углом 45°. Чтобы носовая часть судна была сделана правильно, при соединении оба пиломатериала надо присоединить друг к другу без зазоров.
Доски надо закрепить в таком положении. В этом случае следует взять треугольный брусок и приложить его с внутренней стороны на стык
Важно знать: перед этим этапом доски необходимо тщательно обработать антисептическим раствором и смолой.
Далее надо взять веревку и обвязать ее вокруг бортов, чтобы придать лодке необходимую форму. Не следует забывать про распорки, ширина которых должна совпадать с соответствующим параметром судна
Их необходимо установить внутри изготавливаемой конструкции.
Следующий этап — готовую заднюю часть, сделанную ранее по чертежам, следует прикрепить к бортам лодки с помощью полиуретанового клея и гвоздей.
Дно судна можно сделать из дерева или листов металла.
В случае с железом, следует вырезать стальной кусок, размер которого должен быть на несколько сантиметров больше днища лодки. Для крепления можно использовать клей и смолу, а также шурупы, крепить которые надо на расстоянии 15-20 мм друг от друга. Следует тщательно обработать паклей стыки, чтобы исключить протечку судна во время эксплуатации.
Сделать деревянное дно труднее, поэтому рекомендуется в этом случае использовать одну широкую доску.
Готовую конструкцию следует обработать различными средствами: антисептиком, краской и лаком.
Завершающий шаг — внутренняя отделка, суть которой состоит в том, чтобы по периметру судна установить скамейки, стулья и другие дополнительные элементы.
Готовая деревянная лодка на фото выглядит потрясающе (снимок приведен ниже).
Почему пенопласт
Пенопласт является отличным материалом для сборки лодки. Причина кроется в ключевых свойствах материала. Одним из них является небольшой вес. Лодка из пенопласта получается легкой, поэтому ее просто транспортировать без вспомогательных инструментов. Пенопласт обладает отрицательным водопоглощением, что позволяет ему находиться на поверхности воды длительное время без потери плавучести. Достигается эффект за счет газонаполненности материала. В процессе производства внутри пенопласта образуются герметичные поры, которые удерживают смесь определенной плотности. Еще одним положительным свойством пенопласта является простота его обработки. Форма листа может быть сформирована в зависимости от пожеланий.
Утеплитель является инертным к большинству веществ, поэтому он отлично взаимодействует с древесиной, стеклотканью и эпоксидной смолой. Благодаря этому сборку лодки из такого материала можно производить самостоятельно без посторонней помощи. Кроме того, пенопласт имеет невысокую стоимость, даже если его сравнивать с древесиной.
Изготовление матрицы
Матрица считается самым сложным этапом при изготовлении лодки своими руками. Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.
Процесс:
прикрепить к каркасу шпангоуты;
после установки шпангоутов крепятся бортики из фанеры
Нос матрицы должен основательно крепиться в борту;
матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм;
для ровности бортики выравниваются и ошкуриваются;
на матрицу наносится полиэфирная шпаклевка;
лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем;
важно правильно сделать разметки на лодке, ее форма должна быть идеальной;
далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет;
изготовленный из дерева киль сверху покрывается полиэфирной смолой;
чтобы поверхность бортиков матрицы была идеальной, киль нужно снять;
довести борта до совершенства и идеальной формы матрицы;

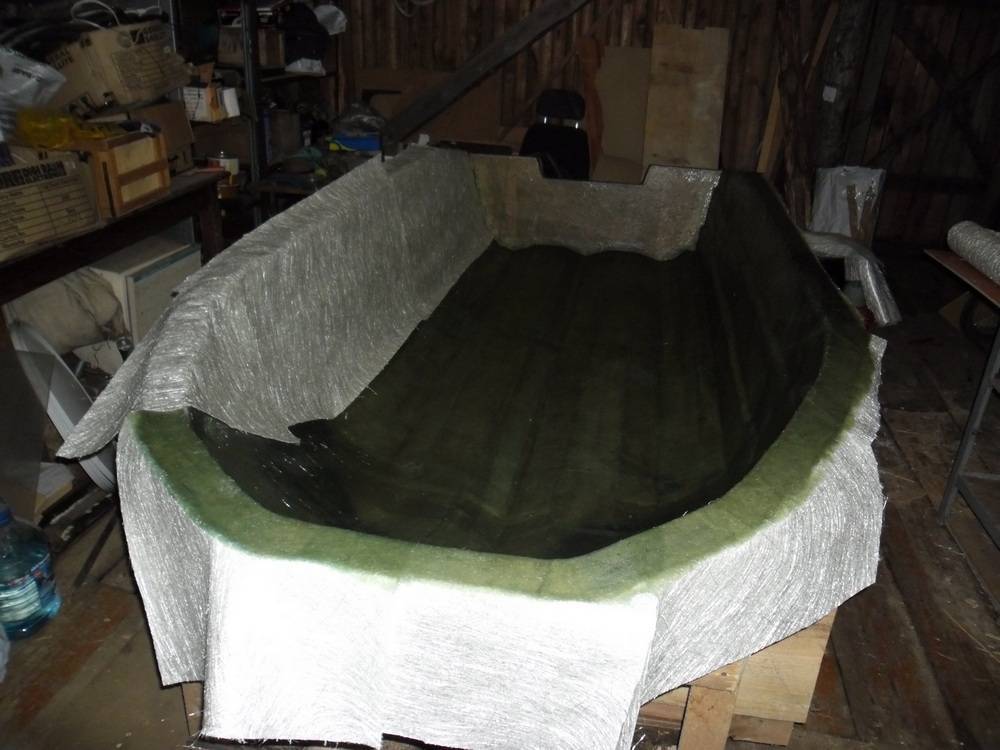

стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй;
для выдавливания лодки из матрицы встраиваются нипеля;
Изготовление лодки
Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.
- согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
- параллельно бортам лодки устанавливаются седушки из стеклопластика;
- для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
- срезается лишняя бахрома, седушки вклеиваются при помощи клея;
- прикручиваются уключины;
- борта лодки основательно зашкуриваются наждачной бумагой;
- готовая лодка погружается на багажник;
- снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.
Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.
Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.
Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.
Подготовка рабочей площадки
Прежде чем приступить к изготовлению стеклопластиковой лодки, необходимо создать удобную и безопасную рабочую площадку. Вот несколько важных шагов, которые следует выполнить:
- Выбор места. Рекомендуется выбрать большое пространство с достаточным количеством света, чтобы обеспечить удобство работы и хорошую видимость.
- Подготовка поверхности. Убедитесь, что рабочая поверхность ровная, чистая и свободная от препятствий. Необходимо удалить все грязь, пыль и посторонние предметы.
- Защита места работы. Рекомендуется покрыть рабочую площадку пленкой или непромокаемым материалом, чтобы предотвратить загрязнение.
- Предоставление необходимого инструмента и оборудования. Перед началом работы убедитесь, что у вас есть все необходимые инструменты, материалы и оборудование, такие как стекловолокно, смола, кисти, грунтовка, режущий инструмент и т.д.
- Безопасность. Не забывайте о соблюдении правил безопасности. Используйте защитный свет, респиратор, защитные очки и перчатки для работы с опасными химическими веществами.
Правильная подготовка рабочей площадки поможет вам обеспечить успешное изготовление стеклопластиковой лодки и минимизировать риски возникновения проблем в процессе работы.
Особенности материала
Пенопласт является довольно универсальным материалом для изготовления различных DIY проектов
Полимер, из которого изготовлен пенопласт, имеет вид вспененной массы. Благодаря этому между его частицами находится много воздуха, который позволяет материалу не тонуть в воде. Кроме этого, пенопласт обладает хорошими теплоизоляционными свойствами, малым весом, высокой плавучестью из-за большой площади материала и легковесности. Пенопласт по стоимости доступен каждому, а также легко обрабатывается инструментом и хорошо склеивается. Но, этот материал легко разрушается, поэтому его нельзя сгибать и придавать ему сложные формы. Поэтому для придания прочности самодельной лодки, ее корпус изготавливается не из сплошного пенопласта, а из сэндвич-обшивки, состоящей из слоя пенопласта со стекломатом. Технология сэндвича заключается в том, что между двумя слоями принимающего на себя основную нагрузку, материала, находится разделительный слой из более легкого материала. Таким образом, два слоя стеклоткани разделены пенопластом.
Можно использовать обычный экструдированный полистирол без стеклоткани, но такая самодельная лодка из пенопласта потребует обшивки из фанеры или другого защитного материала с внешней стороны, например, пленки или брезента.
Изготовление лодки из стеклопластика своими руками
Делается такая лодка, независимо от сложности, по одной схеме:
- изготавливаем макет;
- наносим разделительный слой;
- укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
- обрабатываем и устанавливаем оборудование, узлы, элементы прочее.
lodka-iz-stekloplastika-4
lodka-iz-stekloplastika-6
lodka-iz-stekloplastika-5
lodka-iz-stekloplastika-3
При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.
Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.
