Работа над воздушным винтом
Пропеллер для аэросаней своими руками можно выполнить по той же технологии, которая использовалась германской компанией «Хоффман». Перед тем как выполнить винт, необходимо сделать заготовку, используя сосновые бруски 60×20 мм, которые предстоит склеить эпоксидной смолой. При проведении данного процесса слои древесины необходимо расположить симметрично плоскостям сопряжения. После завершения склеивания заготовку необходимо отфуговать, чтобы она соответствовала размерам винта. Для шаблонов нужно применить чертеж винта. А вот сами шаблоны следует подготовить из фанеры. Для проведения работ необходимо использовать несколько их вариантов – плановый, а также вид сбоку, нижние и верхние шаблоны лопасти. Если вы решили изготовить аэросани своими руками, фото которых представлены в статье, необходимо выполнить разметку и использовать на следующем этапе топор с рубанком. А вот заключительные работы по доведению винта стоит выполнить в стапеле. Выполнить его основание необходимо из доски в 60 мм.
Для того чтобы определить, насколько точно был обработан винт, необходимо применить синьку, которой нужно обработать нижние шаблоны. На стержень предстоит надеть заготовку и прижать. Это позволит получить отпечатки лопастей. Как только синие отметки будут удалены, рашпилем необходимо прижать винт к шаблонам. Подобные манипуляции предстоит производить до тех пор, пока на заготовке не станут отпечатываться следы шаблонов по длине. Верхняя область винта должна быть обработана в стапеле, после предстоит удалить излишки между сечениями. Для того чтобы контролировать правильность проведения данных работ, необходимо использовать стальную линейку.
Винт для аэросаней своими руками должен быть сбалансирован после того, как он будет готов. Для этого в центральное отверстие необходимо установить стальной валик, а после смонтировать пропеллер на балансировочные линейки. Если обнаружится более легкая лопасть, то ее необходимо загрузить свинцом, который должен быть наклеен в виде полосок. Как только удастся добиться равновесия, из полосок нужно отлить круглый стержень, который крепится на эпоксидный клей в отверстие, сделанное в лопасти.
Рекомендации по изготовлению аэросаней
Аэросани самодельные могут иметь всевозможные разновидности конструкций. Система может быть одноместной, тогда предстоит использовать три лыжи. При изготовлении будет применяться балка корпуса, а также поперечная балка, предназначенная для монтажа задних лыж. Помимо прочего, нужно будет использовать подмоторную раму. Комплект брусков, применяемых в работе, должен иметь сечение, равное 35×40 мм. Фиксация элементов будет осуществляться на болтах М6. В месте стыковочных узлов нужно будет монтировать стальные уголки, а также шайбы значительного диаметра, они будут исполнять роль фиксатора, который предотвратит деформацию древесины.
Техника безопасности
В первую очередь надо уделить внимание нормальной защите винта от нежелательного попадания в него инородных предметов. То есть человек или животное, стоящие рядом с машиной, не должны пострадать от вращающегося винта
Для этого он устанавливается в специальный защитный сетчатый короб.
Во время сборки аэросаней требуется четко соблюдать размеры и требования чертежей, если они взяты из официального источника
Если же производство осуществляется самостоятельно из подручных материалов и собственного представления, то обратить внимание следует на правильный уровень затяжки болтов и гаек. Они должны достаточно сильно сдерживать детали между собой, но при этом не перетягивать, чтобы при эксплуатации они не треснули и не развалились на ходу
Лыжа должна иметь приподнятый нос, чтобы не зарываться в снег. Двигатель должен быть исправен, иметь достаточное количество горючего и масла. Пропеллер необходимо постоянно проверять на дефекты.
Аэросани в десятки раз облегчают жизнь рыбаку, который хочет сделать отличный улов на большом водоеме зимой. Правильно спланированные и изготовленные аэросани не только будут радовать хозяина практичностью, но и помогут по хозяйству. Поэтому для человека, часто сталкивающегося с зимними вылазками в нетронутую природу, аэросани превратятся в лучшего помощника.
Управление аэросанями и комфорт
Для поворота саней обычно используют руль от мотоцикла. Его приваривают к передней стойке либо прикручивают на хомуты. Добавляют обороты двигателя с помощью стандартной ручки с торосом. Весь комплект несложно найти в любом автомагазине.
Чтобы ездить с комфортом, необходимо сделать удобное и мягкое сидение. Для этого в среднюю часть треугольника рамы приваривают две параллельные трубки. На них вертикально устанавливают небольшие дугообразные стойки, а сверху крепят сиденье с пружинами. Нередко на стойки лыж надевают дополнительные пружины под раму. Это заметно смягчает ход и резко повышает комфорт при езде на санях с мотором.
Не секрет, что на просторах водоёмов зимой всегда гуляет ветер. А пропеллер во время работы ещё сильнее увеличивает поток воздуха. Из-за этого зимой при передвижениях на аэросанях рыболовам становится очень холодно. Поэтому впереди на раме они всегда делают защитный козырёк со стеклом наверху. И тогда поездки на санях станут более комфортные. Когда все детали и агрегаты будут построены, то останется лишь прикрепить бак для горючего. Аэросани готовы, и теперь на рыбалке всегда будет сопутствовать только удача.
Составляющие конструкции
Аэросани самодельные в области монтажа поворотной стойки спереди расположенной лыжи предполагают наличие стальной пластины, скоб, а также угольников. Лыжи должны быть выполнены из древесины. Передняя область корпуса закрывается элементом, который станет выполнять роль капота. На его боковинах располагаются стальные скобы. На верхней части капота будет вмонтирована велосипедная фара. Сиденье для водителя можно изготовить из фанеры, необходимо взять полотно, толщина которого равна 8 мм. Передней частью этот элемент будет опираться на две пружины, позаимствованные от велосипедного седла. Поперечные бруски, на которых монтируется мотор, обладают разной длиной. Задний брусок будет длинным, он крепится трубчатыми стойками и исполняет роль ограждения воздушного винта. На его концах нужно закрепить выгнутые по радиусу пропеллера пластины. Последние в процессе работы нужно будет покрасить в красный цвет. Задние лыжи обладают скобами-кабанчиками. Их можно изготовить из полосовой стали, из которой предварительно вырезается заготовка с размером 5×30 мм.
Аэросани самодельные будут иметь в составе, как уже было сказано, скобы-кабанчики, с помощью которых лыжи монтируются на болтах М10 к уголкам. Последние сопрягаются с брусками поперечной балки.
Аэросани для рыбалки своими руками
Что такое аэросани? Это незаменимый помощник в передвижении по заснеженным лесам, полям и другим местностям. С технической точки зрения, это автоматическое транспортное средство, которое вместо колес имеет полозья, а двигается за счет классического мотора внутреннего сгорания и пропеллера.

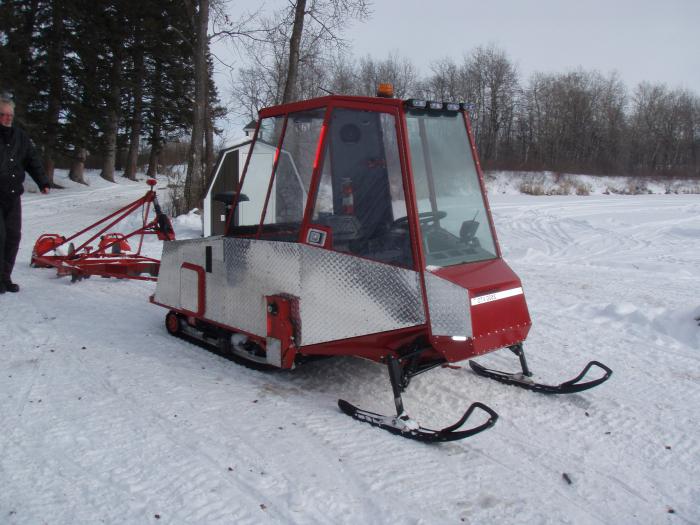

На таких санях развивают скорость до 140 км/час. Скорость – главное преимущество аэросаней перед снегоходами. А если оснастить еще кабиной и усовершенствовать подвеску, то комфортней передвижения по глубокому снегу не найти. Конструкция настолько простая, что смастерить самостоятельно из подручных средств не составляет труда.
Технические характеристики
Самодельные аэросани лучше снегохода; мотосани для рыбалки своими руками можно сделать, установив на конструкцию мотор мощностью от 15 л.с. Так легко добиться следующих показателей:
- За 1 минуту двигатель совершает 4700 оборотов.
- Диаметр винта составляет 1300 мм, он раскручивается до 2300 оборотов. Максимальное усилие — 62 кг.
- Топливный бак вмещает от 40 до 50 л бензина.
- Без водителя вес конструкции составляет 90,7 кг. С грузом — 183 кг.
Выбор двигателя зависит от массы аэросаней, их размера и грузоподъемности. Мотор должен быть такой мощности, чтобы воздушный винт совершал требуемое число оборотов. Эту величину подбирает конструктор. Необходимо стремиться к тому, чтобы конструкция была легкой, тогда можно установить двигатель небольшого размера и мощности. Техника должна иметь систему воздушного охлаждения.
На сани можно установить мотор от мотоцикла «Юпитер», хорошим вариантом станет двигатель, снятый с «Жигулей». Можно использовать К-62И. Это карбюратор, который имеет 2 цилиндра. Зажигание осуществляется от батареи, а топливный бак рассчитан на 30 л бензина.
На легкие аэросани можно установить Д-30 или Д-15. Первый развивает тяговое усилие 40 кгс, а второй — 60 кгс. Д-15 имеет зубчатый редуктор. На том и другом двигателе бак рассчитан на 15 л топлива.
Грузоподъемность
Грузоподъемностью называют способность транспортного средства перемещать грузы и пассажиров. Это полный вес машины вместе с амуницией и людьми. Самодельные агрегаты рассчитаны на перевозку от 1 до 5 человек. С нагрузкой вес аэросаней достигает 300 кг.
Дальность и скорость передвижения
Если на аэросани установить двигатель мощностью 15 л.с., по твердому снегу они разовьют скорость от 70 до 80 км/ч, средняя скорость — 40−50 км/ч. Скорость по укатанному снегу возрастает. Быстрее всего транспорт едет по насту, максимальная скорость по снежной местности может составлять 110 км/ч. Но на высокой скорости снижается устойчивость техники, есть вероятность, что она опрокинется. Поэтому не рекомендуется развивать скорость выше 50−70 км/ч.
Чаще всего на самодельный транспорт устанавливают баки, емкость которых составляет 40 л. Залитого топлива хватает на 300 км.
Запас топлива
Поскольку на аэросанях передвигаются по местности, где нет заправочных станций, необходимо позаботиться о запасе топлива. Его наливают в канистру, лучше всего использовать емкости объемом в 20 л. Этого запаса будет достаточно, чтобы выбраться из снежной глуши.
Конструкция тормозов
Тормозную систему самодельной техники нельзя назвать классической. На концах задних лыж делают скребки, от педали тормоза протягивают тросы, которые при необходимости приводят их в действие. Когда водитель нажимает на педаль, происходит опускание скребков вниз. Из-за этого ход саней замедляется.
Изготовление корпуса
Самодельные аэросани с маломощным двигателем изготавливаются в данном случае из брусков. Предстоит подготовить перед началом работ и еловые доски, которые должны иметь толщину, равную 16 мм. Лыжи нужно монтировать симметрично по отношению к двум поперечно расположенным доскам. Передние лыжи будут управляемыми. Они будут иметь в составе кронштейны. Крепление необходимо осуществлять болтом М10, который будет выступать осью. Очаг, отвечающий за управление, будет совмещен с вилкой. Метод сопряжения рычагов управления левой и правой лыжами, а также тросом управления будет жестким. Трос необходимо направить через ролики, оттуда он будет уходить на барабан рулевой колонки, где крепится болтом М6. Поперечная тяга обладает с обоих концов наконечниками, предназначенными для регулировки параллельности положения лыжи. Поворотная скоба в области оси на передней доске проходит сквозь бруски, которые имеют сечение 30×30 мм. Лыжи, расположенные сзади, крепятся посредством уголков и болтов М10.
Преимущества на зимней рыбалке
Зимой рыбакам приходится преодолевать большие расстояния. Использование самодельной техники делает заброску к водоему быстрой и удобной. Транспортное средство оборудовано полозьями, благодаря этому возможно перемещение по льду, насту и снегу. Аэросани приводит в движение авиационный пропеллер. Он вращает мотор, который работает на бензине.
Днищевая рама служит основанием конструкции, ее делают в виде панели. Раму собирают из брусков-лонжеронов, лучше всего использовать сосновые. Также требуется пенопластовый наполнитель, а жесткость конструкции придают с помощью деревянных поперечин.
Раму обшивают, для этой цели необходимо приобрести фанерное полотно. Вместе с изгибом на кручение и высокой жесткостью оно демонстрирует высокие качественные характеристики.
Как сделать своими руками
Аэросани можно сделать своими руками: корпуса самодельных аэросаней создают с учетом законов аэродинамики, поэтому все элементы техники следует делать в точном соответствии с планом. От качества сборки напрямую зависит работа всех узлов и срок службы самодельной техники.

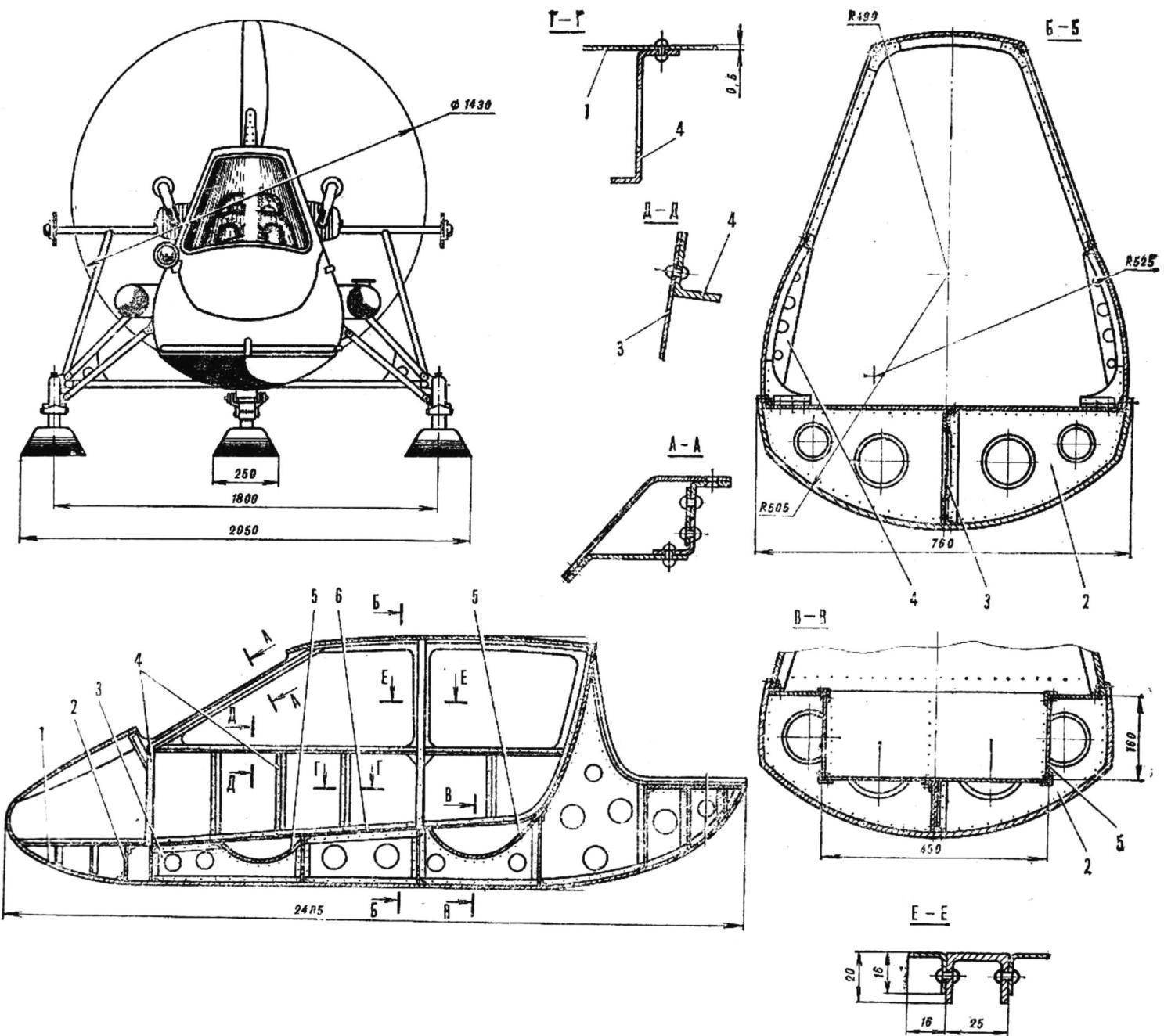

Чертеж типовых аэросаней:
Корпус
Сборка аэросаней начинается с корпуса, он состоит из прочного каркаса, который закрывают обшивкой. Ему придают аэродинамическую форму, делая сужение к передней части. Корпус имеет 2 отсека: передний и задний, в который устанавливают мотор.
Необходимую жесткость конструкции придают 2 лонжерона и силовые стрингеры. Устанавливаются шпангоуты, их должно быть 4. Их располагают через равные промежутки. Для их изготовления используется фанера, лучше всего приобрести материал толщиной 10 мм. Широкие шпангоуты усиливают поперечными балками.
Каркас проклеивают, это можно сделать, нанеся казеиновый клей. На стыки накладывают марлю, затем ее пропитывают клеем. Возможен и другой вариант, когда сначала марлю разрезают, бинт пропитывают клеем, а потом полоской обматывают места соединения элементов.
Для обшивки корпуса следует приобрести листы фанеры, их закрывают сверху дюралюминиевым покрытием. Водительское сиденье делают из фанеры, но можно установить заводское, выполненное из пластика.
Место для груза выделяют в задней части конструкции, располагая за сиденьем. В этом отсеке можно хранить запчасти и инструменты, сюда же поместится канистра с бензином, рыболовные снасти и вещи пассажиров. Есть разные варианты сборки транспорта аэросанного, конструкций чертежи должны быть изучены перед началом работ.
Винтомоторная система
Винтомоторная система состоит из нескольких элементов. Самым распространенным вариантом является установка на аэросани мотора, снятого с ИЖ-56. Монтаж вала винта производится на подшипник, его устанавливают на каркасе. Для крепления двигателя требуется деревянная плита.
Для регуляции клиноременной передачи на винт требуется пластина из фанеры или текстолита. Для охлаждения двигателя устанавливают вентилятор. Его фиксируют на картере, используя для этой цели кронштейн.
Подвеска
Лыжи для аэросаней делают из фанеры толщиной 10 мм, снизу их обшивают нержавейкой. Лыжи изгибают, для этого фанеру помещают в кипяток. Изгиб делают с помощью стапеля.
При сборке необходимо правильно выбрать толщину задних лыж, приводятся разные чертежи. Для усиления используют толстый брус, лыжи крепят к корпусу на винты М6. Для того, чтобы аэросани были устойчивы на поворотах, делают подрезы. Их сооружают из сплюснутой на концах трубы.
Как правильно оборудовать?
Спидометр, замок зажигания, указатель уровня топлива и все основные приборы устанавливаются на передней панели. Здесь же должны находиться рычаги управления, педали тормозов и пуска двигателя. Если планируются поездки по незнакомым местам, вдали от населенных пунктов, стоит установить на аэросани GPS-навигатор. Слева ставят зеркало заднего вида, рычаг воздушной и дроссельной заслонкой должен находиться в кабине.
Аэросани с двигателем от бензопилы
Мотор от бензопилы имеет небольшую мощность, которая не превышает 4 л.с. Этого мало, чтобы совершать поездки на большие расстояния. Минимальная мощность двигателя должна быть не менее 12 л.с.
Если же водоем находится неподалеку, то достаточно маломощного мотора. Мотор от бензопилы, несмотря на это, сдвинет с места легкую конструкцию. Такие аэросани можно использовать для перевозки рыболовных снастей.
Альтернативные варианты
В качестве корпуса для аэросаней можно использовать автомобильный корпус.
Вот, например, аэросани, изготовленные из «буханки».
Моторная часть
Самодельные аэросани, чертежи которых предстоит рассмотреть еще перед началом работ, должны быть выполнены с мотором, который аналогичен установленному на вышеописанной модели. Монтаж двигателя нужно производить цилиндром вниз. Используя полосовую сталь, нужно изготовить подмоторную стойку. Предварительно предстоит подготовить металлические элементы размером 8×30 см. Бензобак нужно монтировать над мотором, подача топлива будет производиться самотеком. Зажигание обеспечивается агрегатным магнето. Регулировка опережения зажигания производится методом поворота кронштейна магнето. Используя консервную банку, нужно изготовить воздухосборник, который следует расположить на карбюраторе. Входное отверстие этого элемента должно быть закрыто фильтром, который нужно собрать из стальной сетки. Последняя укладывается в 10 слоев. Эта манипуляция позволит исключить забрызгивание двигателя и попадание в него снега. Самодельные аэросани с двигателем «Лифан» позволят вам наслаждаться зимней охотой и рыбалкой.
Как сделать аэросани
Изготовить аэросани самостоятельно не трудно. Однако для этого понадобится время, инструменты, заготовочные материалы и чертежи. Точный расчет и соблюдения требований, предъявляемых законами физики к машинам, передвигающимися по снегу и на винтовом приводе, зависит безопасность и долговечность агрегата.
Корпус
Изготовление аэросаней самостоятельно начинается с корпуса. Он состоит из каркаса и обшивки. Для нормальной прочности каркаса в нем предусмотрены два лонжерона. Стандартные размеры для них 35х35х2350 мм. Конструкцию укрепляют силовыми стрингерами размером 25х16х2850 мм и пятью поддерживающими стрингерами (20х12х2100мм). Так же в корпусе есть передняя часть и отсек для двигателя на задней части. Для обтекаемости кузова к переду кабина сужена.
Сначала устанавливается нижняя рама, на которую монтируются шпангоуты. В них устанавливаются распорки, прикрепляемые к шпангоутам уголками. Затем прикрепляются стрингеры. Каркас склеивается казеиновым клеем. Места стыков обматываются марлей и пропитываются клеем (либо уже пропитанного клеем бинтом).
Корпусные борта обшиваются листами из фанеры. Поверх устанавливает обшивка из дюралюминия. Внутри кабины монтируется сидение для водителя из фанеры или устанавливается готовое пластиковое. Сзади водительского места расположено багажное отделение. В нем хранятся инструменты, расходные запчасти, дополнительная канистра с топливом и личные вещи водителя.
Винтомоторная установка
Монтаж винтомоторной установки – процесс сложнее сборки кабины. Для привода винта чаще применяют мотоциклетный двигатель, например, ИЖ-56. На каркасе устанавливается подшипник, в который затем помещается вал винта.
С помощью двух кронштейнов двигатель прикрепляется за счет четырёх подкосов к деревянной плите размером 385х215х40 мм. Плита с двух сторон обшивается листами фанеры толщиной 5 мм. Лапки подкосов укрепляются дюралюминиевыми уголками.
Ходовая часть
Третьим этап сборки самоделки — монтаж ходовой части. Для изготовления лыж используется фанера толщиной 10 мм. Для усиления применяется березовый брус, а сверху лыжа покрывается листовым металлом из нержавеющей стали. Крепежный механизм лыжи к корпусу, называемый «кабанчиком», прикрепляется болтами М6.
На лыже предусмотрен подрез из стальной трубки диаметром 8 мм. Концы трубки сплюснуты. Они крепятся посередине под кабанчиком. Функция подрезов заключается в сохранении устойчивости машины при поворотах.
Нижняя часть готовится из березы, имеет размеры 25х130х1400 мм и к ней прикрепляется полуось. Средняя и верхняя части выполнены из сосны. Вместе они стянуты дюралюминиевым листом и болтами М8. На передней лыже предусмотрен своеобразный амортизатор, который предотвращает зарывание в снег при движении.
Он представляет собой резиновый жгут. За счет того, что задняя часть машины тяжелее, в совокупности со жгутом лыжа не проваливается в снег и остается носом чуть выше горизонтальной оси.
Ускорение и торможение аэросаней происходит за счет надавливания на соответствующие педали, а поворачиваемость обеспечивается рулем.
Оборудование самодельных аэросаней
Сани на винтовом ходу оборудуют разнообразными приборами. Однако на переднюю панель, выполненную из листа текстолита, обычно устанавливают показатель уровня топлива, тахометр, спидометр, замок зажигания и амперметр.
Аэросани с двигателем из бензопилы
Устройство аэросаней, приводящихся в движение с помощью двигателя бензопилы – машина еще проще, чем аэросани, описанные выше. Однако легкость их изготовления перекрывается отрицательным фактором – далеко на них не уедешь.
Передвигаться по замерзшему водоему от лунки к лунке на таком агрегате удобно, но вот сделать вылазку куда-то дальше уже невозможно.
