Лодочный мотор из триммера

Преимущества и недостатки

За счет установки водометного двигателя владелец плавсредства выигрывает в следующем:

Поскольку спрятанному в водоводе винту наматывание водорослей не грозит, лодка приобретает способность легко перемещаться по заросшим водоемам.
Удары винта о дно также исключены, что дает возможность беспрепятственно плавать в местах с небольшой глубиной или с отмелями.
Лодка с водометом становится безопасной для купальщиков, водолазов и обитающей в водоемах фауны.
В отличие от обычных гребных винтов, рабочие колеса водометов, особенно современные, защищены от негативного воздействия кавитации.

Но придется примириться и с некоторыми недостатками:

При той же мощности двигателя лодка будет двигаться медленнее, чем с обычным винтом.
Ухудшается управляемость.

Кроме того, лодка становится тяжелее из-за веса воды, заполняющей водомет.

Для того чтобы поменять трубы в квартире, необязательно вызывать бригаду мастеров. Замена труб в квартире своими руками существенно сэкономит средства несмотря на всю сложность данного предприятия.

Как правильно соединить унитаз с канализационной трубой, смотрите тут. Обзор основных вариантов.

Слабый напор воды в квартире — не такая уж редкость. Если водоканал не может исправить ситуацию, воспользуйтесь нашими советами: https://aquacomm.ru/cancliz/mnogokvartirnyie-doma/santehnika/kak-uvelichit-napor-vody-v-kvartire.html. Способы увеличения давления воды — от замены труб до установки насосной станции.

Другие варианты самоделок

Благодаря экономичному и надежному двигателю, триммер является основой и для многих других самоделок. Ниже мы кратко опишем возможные варианты и приведем видео-инструкции по их реализации.

Переделка триммера в бензопилу

Из бензиновой мотокосы также может получиться бензопила. Для воплощения рационализаторской идеи в жизнь понадобятся старые модели устройств. Все детали будут браться с них. В ролике ниже представлен полученный результат.

Переделка триммера в бензиновую пилу заключается в установке на нее вместо собственного двигателя данной детали с мотокосы.

Изготовление снегохода для детей

Триммер можно переделать также в снегоход. Процесс заключается в установке двигателя на конструкцию, оснащенную лыжами. Из-за недостаточной мощности моторов, имеющихся на мотокосах, созданная самостоятельная техника способна перевозить только относительно небольшой вес. Также двигается она по сравнительно ровной местности. Такая самоделка послужит интересной и полезной игрушкой для детей.

В роликах ниже показаны некоторые возможные варианты самодельной техники:

Домашние умельцы придумали много различных способов приспособить мотор от триммера на снегоход. Здесь ограничения связаны с личной фантазией и имеющимся перечнем ненужных устройств и техники, которые можно применять для создания самодельных снегоходов.

Мотобур

Мотокосы можно переделать в мотобур, который также будет использоваться в качестве ледобура при необходимости. В результате проведение строительных работ ускорится и потребует меньших затрат труда. Мотобуром делают выемки под столбы заборов, фундамент из свай и для воздвижения прочих конструкций.

Мотосамокат

Кроме велосипеда, двигатель мотокосы устанавливается также на самокат. Принцип сборки аналогичен созданию мотовелосипеда, только при этом учитываются конструктивные особенности самоката.

В видеоролике далее показан самолет, мотор которого взят от бензиновой косы.

Имея в распоряжении старый рабочий и ненужный триммер, можно своими руками изготовить различные технические устройства, не только рассмотренные выше. Собственная фантазия подскажет разные варианты. Но, создавая любое устройство, следует помнить о том, что бы оно было безопасным для окружающих и пользующихся им лиц.

Источник

Как создать лодочный мотор из триммера

Создание лодочного мотора из триммера является весьма популярным хобби среди любителей водного спорта и рыбалки. Это позволяет сэкономить деньги на покупке специального мотора для лодки, а также дает возможность самостоятельно настроить и улучшить производительность своего двигателя. В данной статье рассмотрим основные шаги для создания лодочного мотора из триммера.

1. Подготовка триммера

Первым шагом является выбор подходящего триммера для модификации. Лучше всего выбрать триммер с двигателем мощностью от 25 до 40 кубических сантиметров, так как он будет обладать достаточной мощностью для перемещения лодки по воде. Также необходимо убедиться, что триммер имеет отсек для топливного бака и выходной вал с резьбой для подключения винта.

2. Подготовка лодки

Прежде чем начать устанавливать двигатель, необходимо подготовить лодку для его использования. Для этого следует установить крепления для двигателя на корме лодки. Такие крепления обычно имеются в комплекте с триммером или их можно купить отдельно.

3. Установка двигателя

Снимите оригинальный режущий элемент (триммерную головку) с триммера, открутив его винт.
Установите специальный адаптер на выходной вал триммера, он позволит подключить к нему винт двигателя.
Установите винт на адаптер и закрепите его с помощью винта.

4. Подключение топливной системы

Для работы лодочного мотора необходима топливная система. Чтобы ее создать, следует установить отсек для топливного бака на триммере и подключить его соответствующими трубками. Также необходимо установить топливный насос, который будет подавать топливо из бака к двигателю.

5. Подключение системы охлаждения

Охлаждение двигателя – важный аспект его работы, поэтому необходимо установить систему охлаждения. Для этого можно использовать насос, который будет перекачивать воду из воды. Также следует подключить систему охлаждения к блоку цилиндров триммера, чтобы мотор не перегревался в процессе работы.

6. Настройка и тюнинг двигателя

После установки всех необходимых компонентов, следует настроить и улучшить производительность двигателя. Необходимо проверить и отрегулировать карбюратор, а также смесь воздуха и топлива, чтобы обеспечить оптимальную работу мотора. Также можно дополнительно установить фильтр воздуха и глушитель для улучшения эффективности и звука двигателя.

В итоге, создание лодочного мотора из триммера – увлекательное и незатратное занятие, которое позволяет получить свой уникальный мотор для лодки. Однако перед началом работы следует убедиться в безопасности использования самодельного двигателя, а также проверить его работу на небольшой скорости, чтобы убедиться в его эффективности и надежности.

Как сделать лодочный мотор своими руками из триммера?

Чтобы собрать мотор из триммера на лодку, изготовителю потребуется подготовить следующее оборудование и материалы:

бытовая мотокоса;
струбцина. Если ее нет, то можно воспользоваться любым другим креплением для надежной фиксации мотора на лодке;
лист дюралюминия, толщина которого не должна составлять менее 2 мм;
сварочный аппарат;
комплект крепежей;
набор отверток и гаечный ключей.

Для сборки самодельного гребного винта изготовителю потребуются чертежи. В них должны быть указаны точные размеры лопастей и способ их фиксации на оси.

При этом нужно помнить, что чем ниже мощность используемого привода и масса лодки, тем меньше должны быть лопасти. К примеру, для лодки с массой не более 120 кг подойдет винт с лопастями 10×3 см.

После подготовки оборудования и тщательного изучения чертежей можно приступать к сборке самоделки.

Алгоритм работы должен выглядеть следующим образом:

В первую очередь изготовителю потребуется доработать гнутый вал. Сначала нужно демонтировать заводскую гайку, помещенную в бобину с предварительно намотанной леской. Сама гайка по форме напоминает небольшую 2-сантиметровую трубку с внутренней резьбой. При необходимости, ее можно разделить на 2 небольшие полноценные гайки. Во время демонтажа крепежных деталей нужно быть крайне осторожным, чтобы не потерять их. Если это случиться, то найти другой подходящий крепеж уже не получиться;
После демонтажа гайки потребуется демонтировать пластиковую накладку, расположенную на кнопке газа. На конце штатной изогнутой штанги нет роликовых подшипников. Они заменены обыкновенной бронзовой втулкой, которую нередко называют подшипником скольжения. Его нужно аккуратно извлечь. Перед этим потребуется отвинтить гайку, а также снять дейдвудный и металлический валы из трубки;
Затем нужно перейти к выбиванию пластикового протектора, расположенного на гибком валу. В дальнейшем стальную трубу можно будет выбросить, так как выровнять ее подручными средствами не получиться. Ее можно заменить дюралюминиевой трубкой, обладающей тем же диаметром. В нее потребуется установить бронзовую втулку, которую потребуется переместить по канве при помощи молотка. Далее нужно взять предварительно обрезанный по диаметру пластиковый протектор, и установить его на трубу;
Следующим шагом станет изготовление винта. Для этого необходимо вырезать дюралюминиевые лопасти и заточить их кромки. После этого каждую лопасть потребуется отогнуть вверх на 1 см, чтобы шаг винта получился не менее 10 см. Закрепить готовое приспособление можно при помощи гайки;
Далее нужно установить на лодочный мотор из мотокосы велосипедный переключатель скоростей, который заменит штатную пластиковую накладку. После этого потребуется установить глушитель, который будет отводить выхлопы двигателя подальше от водителя лодки;
Чтобы закрепить лодочный мотор из бензокосы, необходимо воспользоваться двумя листами фанеры. После этого останется зажать вал, используя для этого 4 винта. Во время перевозки лодочного мотора из триммера вал можно будет снять.

После того, как самодельная насадка будет готова, ее потребуется обкатать. Для этого нужно приготовить топливную смесь из свежего бензина и моторного масла в соотношении 40:1. После этого потребуется залить готовую смесь в штатный бак лодочного двигателя, завести его, и дать ему выработать 1 полный бак горючего на холостых оборотах. После обкатки самодельный лодочный мотор из триммера будет полностью готов к работе.

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Важно! Все открученные гайки необходимо сберечь, поскольку в них нарезана нестандартная резьба (не метрическая и не дюймовая)

Далее, переделка штанги производится следующим образом.

Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
Винт закрепляется на валу с помощью гайки (2).
Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

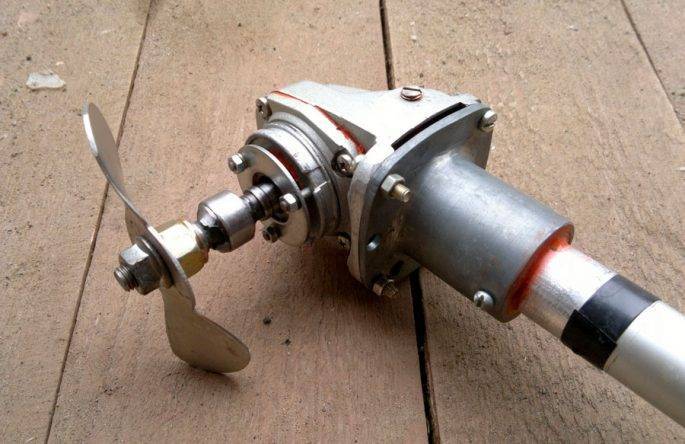

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

Учимся создавать бензиновый лодочный мотор

Такое изделие выгоднее, поскольку обладает увеличенной мощностью. Оно гарантирует прирост скорости, что подразумевает охват большей площади для подбора хорошего места для ловли рыбы.

Мощность всегда на одном уровне, что не скажешь об электрическом двигателе, у которого много недостатков и занимает полезную площадь аккумулятор.
Допускается использование агрегата от триммера, бензопилы, мотоблока и других изделий работающих на основе бензина. Выбор зависит от лодки, доступного крепления и финансовых возможностей.
Оптимальным вариантом считается триммер, поскольку необходимы не большие доработки. Придётся заменить устройство для закрепления лески и добавить гребной винт. И всё двигатель можно использовать на лодке.
В других случаях придётся добавить редуктор, гребной винт, вал и внести другие доработки. И сам процесс соединения такой системы с учётом надёжной работы не отличается упрощёнными действиями. Необходимы, более, серьёзные навыки в сравнении со сборкой и настройкой электрического привода.

В обоих рассмотренных случаях необходимо учитывать, что ещё придётся продумать процесс установки двигателя на лодку. Особенно это сложно в случае надувного либо резинового изделия.

Лодочный мотор из шуруповерта

Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.

Аккумуляторный лодочный мотор на базе шуруповёрта METABO BS 18 LT 5.2 Ач Watch this video on YouTube

Технология изготовления

Лодочные моторы из триммера изготавливаются двумя способами: все детали, наподобие винта, покупаются либо производятся своими руками. Второе решение потребует больше усилий, но и меньше затрат.

Как таковой чертеж нужен не для самого привода, а при изготовлении самодельного винта. Размеры последнего зависят от мощности привода и массы лодки. Винт с параметрами 100*30 мм вполне способен двигать транспорт весом до 120 кг.

Проще и быстрее соорудить мотор для лодки из триммера, если выбрать модель с прямым валом. Если используется аппарат с изогнутым валом – штанга выгнутой формы, ее придется почти полностью переделывать, так как стальной трос в принципе не может передавать доставочный крутящий момент. В этом случае трубку нужно будет изготовить своими руками из дюраля, затем впрессовать в нее бронзовую втулку, оставшуюся после разборки гнутого вала, и вставить заново подогнанный пластиковый держатель.
Самодельный винт вырезается из пластинки дюралюминия по чертежу, кромки затачиваются. Лопасть должна иметь изогнутую форму, для этого их по очереди отгибают на 10 мм. Винт всегда можно подкорректировать, подрезав или изогнув сильнее лопасти, если его работа при испытаниях окажется неудовлетворительной.

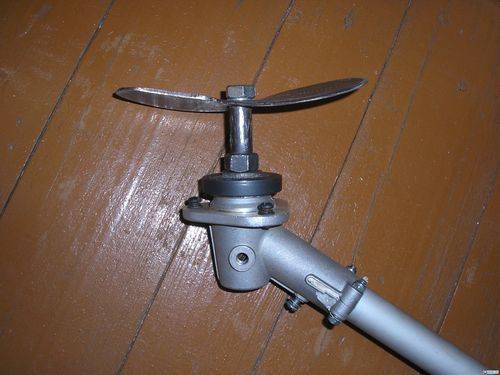

Винт устанавливается вместо триммерной головки. Обязательно использование кольцевой насадки, иначе лопасти могут пропороть материал лодки или повредить его. На фото – крепление винта.
Через интернет можно найти готовые наборы для переделки бензокосы в плавсредство. Он включает в себя привод и переходники к валу. Переходники универсальны, что позволяет обойтись без переделок изогнутой штанги и вала. Часто в такой комплект входит струбцина. В этом случае вся работа сводится к сборке модификации.
Управление – ручка стартера, может использоваться от триммера. Но если оно неудобное, что бывает часто, его заменяют любым подходящим переключателем – от велосипеда, например.

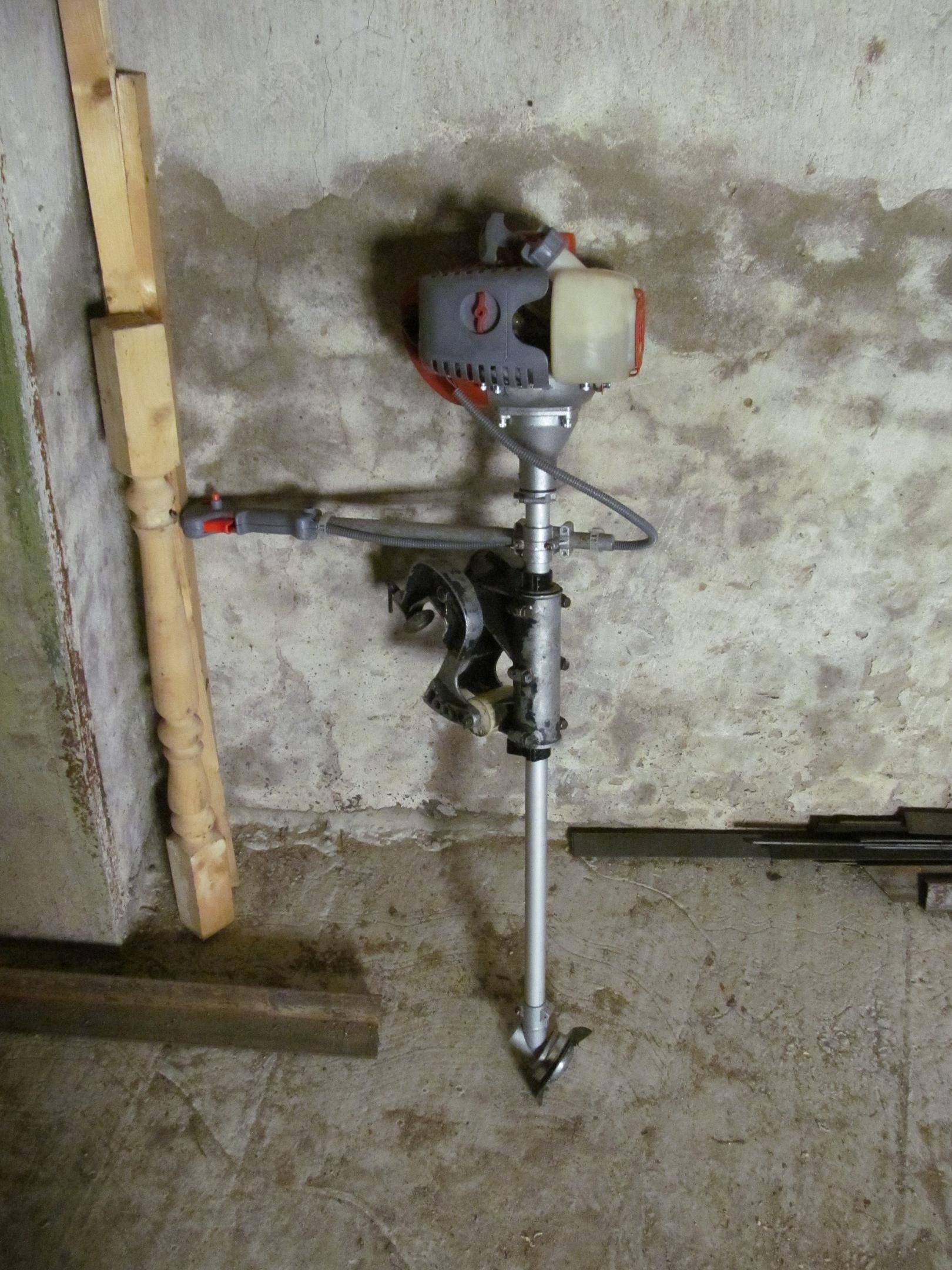

Самодельные лодочные моторы из триммера закрепляются струбциной на лодочный транец.

Подъемный механизм

Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.

Редуктор и гребной винт

Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.

Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.

Порядок действий:

В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
В центре изделия нужно просверлить отверстие для крепления на редуктор.
После этого, гребной винт устанавливается на свое место и надежно закрепляется.

Гребной винт на шуруповерт 2. Лодочный мотор из шуруповерта Watch this video on YouTube

Быстрая сборка мотора для лодки с использованием бензопилы

Использование двигателя от бензопилы для изготовления лодочного мотора является весьма эффективным решением. Сначала, на этапе ее разборки, требуется вытащить шину и насос, подающий масло на цепь, рычаг, позволяющий регулировать скорость и бензобак (не подойдет из-за конструкции мотора).

С использованием материала текстолита необходимо изготовить место крепления для основной части двигателя, в которой будет находиться стартер и весь механизм сцепления, к другой части двигателя (такая конструкция позволит сделать работу двигателя наиболее эффективной).

В самую нижнюю часть всей конструкции необходимо вставить путем пресса втулку из стали, которая будет крепиться к дейдвуду. Дейдвуд будет изготовлен из весла для надувной лодки (стоит дешево), которое сделано из дюралюминия. Муфта, отвечающая за сцепление, должна присоединяться через специальный вал к редуктору.

Редуктор можно изготовить из составляющих частей шлифовальной машинки. Заполняется он маслом, используемым для смазки трансмиссии автомобиля. Крепление конструкции все так же осуществляет струбцина или тиски. Руль, осуществляющий маневры, можно сделать из дюралюминиевой трубы (оставшейся части весла).

За ручку газа, как и в случае с триммером может выступать скоростник от велосипеда. Винт, как основная часть мотора, может быть изготовлен так же, как и в случае с триммером, с использованием дюралюминия. При этом расчеты, проводимые для выяснения размеров винта, остаются такими же.

Любителей-рыболовов, пользующихся лодками, безусловно, заинтересует простейший самодельный лодочный подвесной электромотор

, целиком изготовленный своими руками (рис. 1).

Конструкция самодельного лодочного электромотора

достаточно проста и надежна, дешева и доступна в изготовлении. Применение такого подвесного электромотора позволяет легко, без шума производить маневрирование лодкой, не отрываясь от ловли, в частности удерживать лодку в желаемом положении против течения.

Основными элементами установки являются 6- или 12-вольтовая аккумуляторная батарея и соответственно 6- или 12-вольтовый электромотор постоянного тока. Аккумулятор можно использовать от легковой автомашины.

А — форма гребного винта в плане (разметка); Б — устройство сальника и сливной пробки; 1 — вал мотора с резьбой, обратной вращению вала (для отвода воды от сальника); 2 — крышка сальника; 3 — уплотнительное кольцо (резина); 4 — прижимная шайба; 5 — сальник (войлок); 6 — корпус сальника; 7 — промежуточная прижимная шайба; 8 — фланец сливной пробки; 9 — уплотнительное кольцо (резина); 10 — сливная пробка.

Электромотор необходимо вмонтировать в герметический кожух, который можно сварить или спаять из листовой жести. Для этого можно использовать консервную банку подходящих размеров. Выходное отверстие кожуха под вал мотора необходимо снабдить сальником, который бы обеспечил герметичность кожуха. Один из возможных вариантов конструкции сальника показан на рис. 2, Б.

Для слива просочившейся воды необходимо предусмотреть в нижней части кожуха установку сливной пробки с резьбой и уплотняющей шайбой. В верхней части кожуха для соединения с рулевой колонкой приварите переходный патрубок с резьбой.

Изготовление остальных деталей не представляет собой технических трудностей. Рулевая колонка делается из водопроводной трубы диаметром 0,5 дюйма. Согните ее в виде буквы «Г». На одном конце нарежьте резьбу под патрубок кожуха, а на другой наденьте рукоятку из изоляционного материала. Рулевая колонка используется одновременно для прокладки проводки к мотору.

Для прикрепления подвесного электромотора к корме лодки используется металлическая струбцина, к которой приваривается кронштейн рулевой колонки, ограничитель и упор.

Гребной винт самодельного подвесного лодочного электромотора делается из листовой стали или латуни толщиной 1,5 мм.

Для крепления гребного винта на валу мотора используйте втулку с зажимным винтом. Перед окончательной сборкой детали тщательно зачистите шкуркой и покрасьте краской для металла. Такой самодельный подвесной лодочный электромотор (без аккумулятора) очень легок и удобен.

Лодочные моторы на сегодняшний день являются весьма востребованными. Если рассматривать модель средней мощности, то она очень компактна и рассчитана примерно на 5 лошадиных сил. По конструкции большинство модификаций довольно сильно отличаются. В первую очередь это связано с разными типами дейдвудов. Дополнительно следует учитывать, что на параметры устройства влияет используемый коннектор. Сделать самостоятельно лодочный электромотор можно, однако следует более детально ознакомиться с его устройством.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Устройство простого мотора

В верхней части любого лодочного мотора располагается непосредственно двигатель. Через топливный насос он соединяется с поршневой системой. Дополнительно следует отметить, что в лодочном моторе имеется специальное коромысло. Оно необходимо для того, чтобы обеспечивать работу клапанов. В данном случае многое зависит от кубатуры двигателя. На поддоне в лодочном моторе располагается струбцина. С ее помощью есть возможность закрепить модель на борту.

Фиксаторы над поддоном используются не всегда. В некоторых случаях устанавливаются также коробки передач. Дейдвуды на сегодняшний день имеются самые разнообразные. Под ними непосредственно располагается коленчатый вал, который соединяется с центральным штоком. Таким образом, вращательный момент передается на нижнюю шестерню. Через специальную головку осуществляется вращение винтов.
