Ледобур своими руками: как сделать из бензопилы и стартера?

Подготовка к изготовлению мотоледобура

Перед началом изготовления бура необходимо тщательно подготовиться. Вначале необходимо найти детальные чертежи, которые должны подсказать, каким образом и в какой последовательности устанавливать элементы в общее устройство приспособления. Схема также должна подсказать размеры всех используемых деталей.

В их перечень входит:

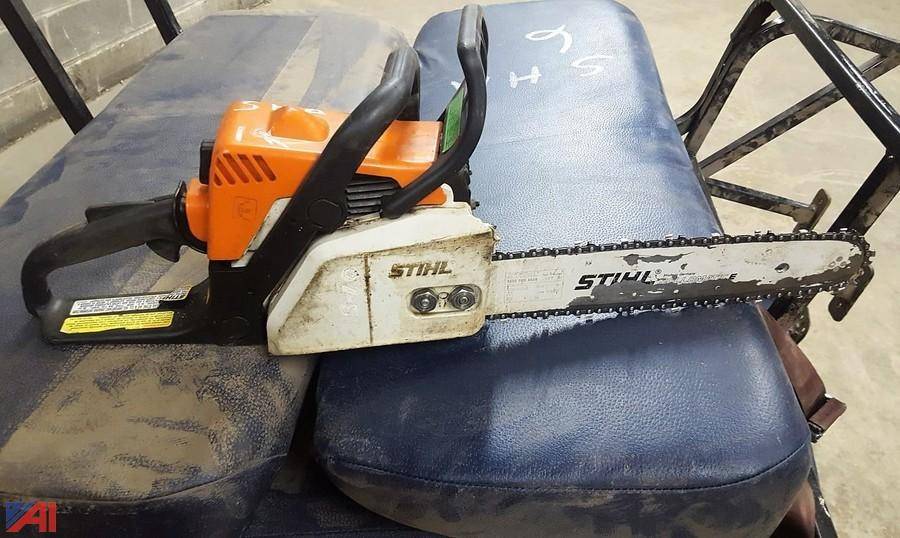

полностью исправная и готовая к эксплуатации хозяйственная бензопила, мощность ДВС которой составляет не менее 2,5 л. с.;
цельнометаллический редуктор;
2-миллиметровый лист фанеры или листовая сталь;
болты, саморезы и другие крепежи;
цельнометаллическая трубка небольшого диаметра;
1 труба из стали, диаметр которой составляет 15 см;
1 металлическая труба, длина которой составляет 25 см;
шнек из металла;
утеплители из резины для монтажа на рукоятки.

Все металлические детали не должны иметь признаков коррозии, так как они довольно быстро придут в негодность.

В список требуемого для работы оборудования входит:

ключ-головка № 27;
ручная болгарка с диском;
шуруповерт;
электролобзик;
ручная машинка для шлифовки;
электросварочный аппарат.

Некоторые детали для самодельного бура можно сделать только на токарном станке. Если у изготовителя нет опыта в работе с ним, то лучше всего заказать уже готовые запчасти.

Изготовление ручки

Если вы решили самостоятельно изготовить ледобур, как сделать его, вам необходимо точно знать. Таким образом, конструкцию еще предстоит дополнить ручкой. Ее необходимо подобрать или сделать своими силами. Кроме того, после нужно подумать над тем, как она будет крепиться. Для того чтобы ледобуром было удобнее пользоваться, можно произвести крепление ручки с разных сторон. А вот от лишней фанеры необходимо избавиться. На ручку следует надеть уплотнительный материал.

Если вы задумались над тем, как сделать ледобур из бензопилы, то вам обязательно стоит знать, что ручка может быть укреплена посредством саморезов. Фанера еще раз обязательно должна быть подвержена обработке с использованием лобзика. Производить подобные работы необходимо аккуратно, а выполняются они для того, чтобы избавиться от всего лишнего.

Заточка ножей вручную

Самый распространенный вариант заточек это дома, вручную. Существует несколько разновидностей этого действия:

На абразивном бруске;
С применением наждачной бумаги;
С помощью стекла и пасты ГОИ.

Рассмотрим каждый из видов:

Заточка с помощью абразивного бруска

Для этого понадобится «правильный камень» карборунд, с широкими рабочими поверхностями. Зернистость должна быть мелкая или средняя, соответствующая маркировке наждачной бумаги Н4-Н6. Обязательно, при покупке проверяем его на наличие выбоин на широких поверхностях и сколов по краям. Срока службы такого камня хватает на обработку 15-20 комплектов лезвий. В дальнейшем его рабочая плоскость перестает быть ровной и правильно заточить ножи не представляется возможным.

Процесс заточки:

Заточка с помощью наждачной бумаги

Это практически такой же способ, как и описанный выше, так как применяется тот же абразив, только нанесенный на бумажную или текстильную основу. Но за счет «волновой» особенности наждачной бумаги при движениях по поверхности, результат будет несколько хуже. Можно применять при убирании сколов.

Стекло и паста ГОИ

Это тоже своего рода абразивы, только очень мелкие. Потребуется много времени и терпения, чтобы заточить лезвия, но результаты буду очень хорошие.

Можно при заточке применять различные варианты надфилей с алмазным напылением. Тут следует быть аккуратным, так как в отличие от вышеописанных способах, где обрабатывается сразу вся рабочая поверхность, надфиль захватывает лишь небольшой ее участок. Соответственно возможно нарушение прямой линии лезвия, что может привести к его поломке при бурении лунки.

Мы рассмотрели самые распространенные способы заточки ножей для ледобуров «прямой» формы. Стоит, также разобрать варианты заточки так называемых «шведов», у которых режущая часть криволинейной формы.

Тут тоже существуют два варианта: ручная и механическая заточка:

Насадка бур для бензопилы – особенности применения

Конечно, изготовить мотобур из бензопилы – процедура более увлекательная и бюджетная. Однако если нет желания тратить свое время и силы, то можно приобрести уже готовую насадку, которую можно устанавливать на бытовой инструмент в целях проделки отверстия в грунте или льду.

Такого рода готовая приставка к бензопиле значительно выигрывает в самодельного ледобура, так как она изготавливается из стали, которая в разы крепче фанеры. Она отличается меньшими размерами, ее проще транспортировать. Кроме того, благодаря применению технологии заводской заточки восстанавливать затупленные лезвия купленной насадки требуется гораздо реже.

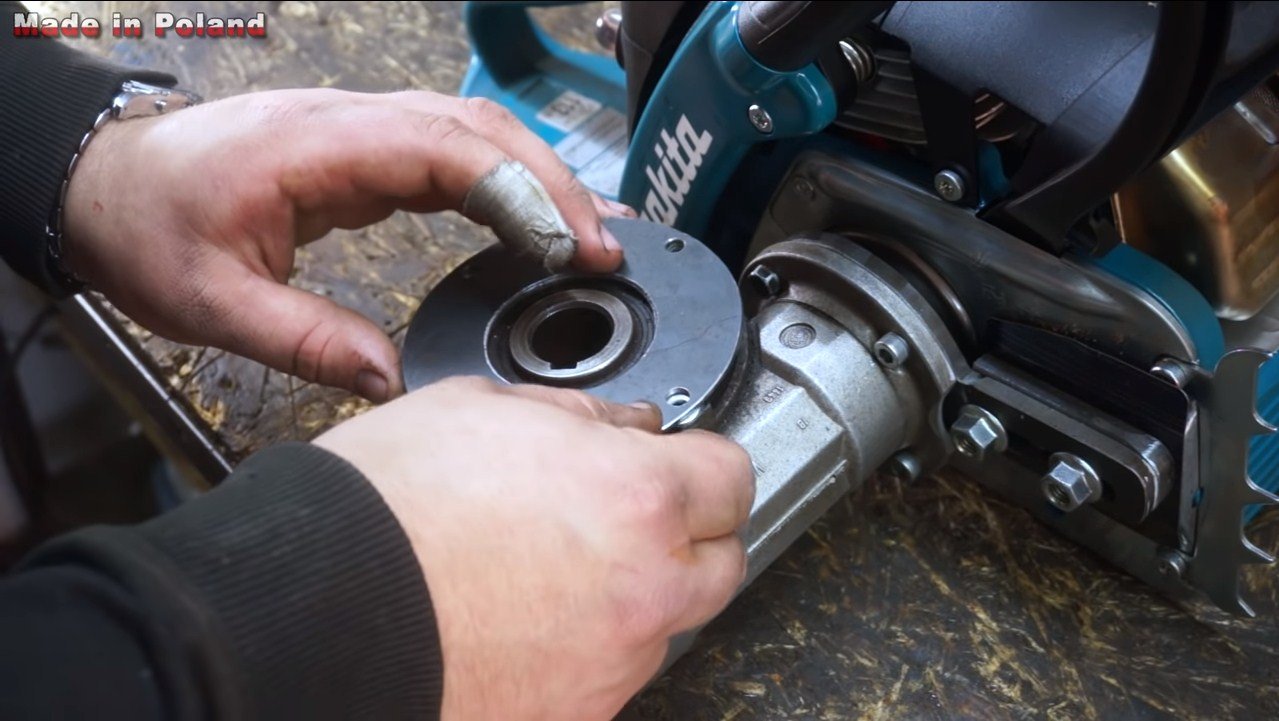

Устанавливать и применять приставку-ледобур довольно просто. Для этого шина и пильная цепь бензопилы снимаются, а вместо них монтируется шнек с лезвиями. После этого вам останется установить нижнюю часть мотобура над местом, в котором нужно проделать отверстие, и запустить мотор агрегата.

Как закрепить съемный мотор?

Чтобы соединить редуктор с двигателем и буром, необходимо определиться, каким он будет – стационарным или же съемным, для частого демонтажа. Чтобы сделать мотор многофункциональным, потребуется разработать крепление, которое будет надежно фиксировать двигатель, а его съем осуществлялся с минимальными затратами времени и сил. Для этого понадобится:

На конструкции мотобура из бензопилы делается отверстие, повторяющее размер двигателя.
Создание надежной прижимной рамки, с фиксацией, достаточной для выполнения своих функций.

Размеры зависят от того, бур из мотора какой бензопилы вы будете создавать. Стоит учитывать, что большинство корпусов агрегатов выполняется из полимеров, что затрудняет процесс крепления.

Бурильное и компрессорное оборудование

Простая по конструкции и удобная в работе насадка ледобур в зимнее время используется в рыбоводческих хозяйствах для подачи воздуха в замерзшие водоемы. Эффективность применения комбинированного оборудования подтвердилась на практике.

Легкий, компактный и достаточно производительный ледовый бур — входит в комплект оборудования для зимней любительской рыбалки. В результате естественного отбора стабилизировался высокий спрос на наиболее удачные разработки.

В частности, отличными эксплуатационными свойствами характеризуется мотобур МБ-2 Лёд. Насадка приводится в действие через понижающий редуктор, уменьшающий скорость вращения вала до 150 об/мин. Эта модель отличается от однотипных аналогов, минимальным временем установки, в пределах от 5 до 10 минут.

Сменная насадка компрессор по рабочим параметрам уступает многим мобильным агрегатам бытового класса. Тем не менее, для аэрации небольших зарыбленных водоемов, работы пневматических краскораспилителей и опрыскивателей ее производительности хватает с запасом.

Обработка фанеры

В нашем арсенале была обнаружена фанера, толщиной в десятку. Для прочности было склеено два листа в один, таким образом, толщина листа составила 20 мм. Как шаблон следует использовать родную накладку, по которой фанера обрабатывается

Важно разметить заранее все необходимые отверстия под болт, шпильки, притяжки. Также с помощью перьевого сверла на 45 нужно просверлить отверстие напротив звездочки и еще одно под гайки крепления

Все действия желательно выполнять на специально оборудованном сверлильном станке. Отверстия показаны на фото.

Также на верхнем крае фанерного листа сделать углубление, используя шлифмашинку. Смотрим фото ниже.

Затем нужно редуктор приложить к заготовке и выяснить на какое расстояние должна торчать головка. Исходя из особенностей данной бензопилы (звездочка на 6 лучей) было использовано головку на 27.

Потом нужно приварить головку к валу редуктора.

Все сделано? Теперь можно прикрутить редуктор к фанере, предварительно прикрученной к бензопиле. Теперь можно завести бензопилу и наслаждаться отличным результатом, полученным своими руками!

Следующим этапом будет модернизация шнека своими руками. Для этого нужно использовать толстостенную трубку от бывшего амортизатора багажника. Амортизатор прикрепляется к корпусу 2-мя болтами.

Переходник от редуктора к шнеку можно смастерить из кусочка 15-см трубы, на которую потом нужно наварить кольца. Переходник также следует обработать на токарном станке.

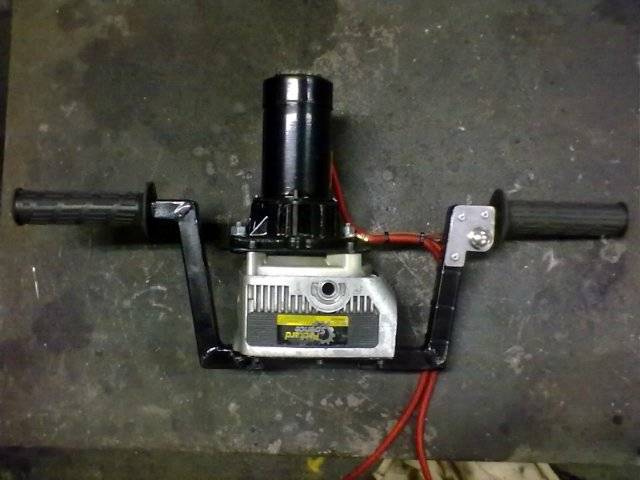

После следует подобрать ручку и продумать ее крепление. Для комфорта пользователя было решено прикрепить ручку с разных сторон. Лишнюю фанеру отпилить. На ручку надеть утеплитель. Саму ручку нужно закрепить саморезами. Фанеру еще раз аккуратно обработать лобзиком, удалив все лишнее. Многими магазинами предлагается уже готовая насадка на бензопилу ледобур. Но согласитесь намного интереснее и экономически выгоднее изготовить такую насадку самостоятельно, своими руками.

Основной задачей было создание универсального инструмента, который летом работает как обычная бензопила, а зимой как ледобур. Единственным замечанием к данному аппарату, выясненным на практике, было использование не фанеры, а стального металлического листа. Ведь дерево, есть дерево. Оно более расположено к деформациям и механическим повреждениям. Теперь вы можете повторить наш опыт, пополнив свой арсенал инструментов качественной, функциональной и недорогой бензопилой ледобуром, сделанной своими руками. Шлите фото и описания своих инструментов! Давайте делиться опытом, облегчая наш тяжелый, но все-таки очень увлекательный рыбацкий труд!

Предлагаем Вашему вниманию еще один вариант насадки на ледобур под бензопилу. Смотрим видео:

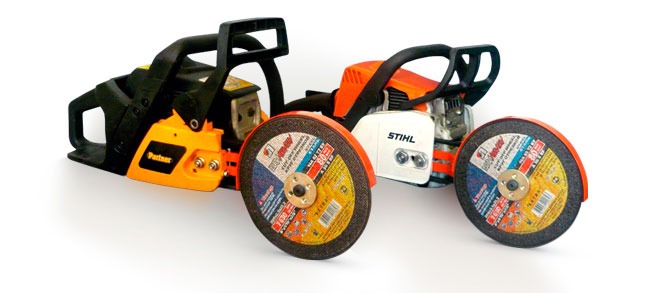

Сочетание УШМ и бензореза

Универсальная насадка болгарка приводится в действие от ведущего вала ведущей звездочки посредством клиноременной передачи. Устройство крепится на корпусе пилы шпильками, предназначенными для фиксации пильной шины.

Диаметр наждачного круга подбирается в зависимости от мощности двигателя и особенностей предстоящей работы. Насадка бензорез УШМ-1 отлично справляется с абразивной резкой природных и искусственных плиточно-облицовочных материалов, металлов, зачисткой сварочных соединений.

УШМ-1работает со стандартными и алмазными кругами диаметром до 20см, с посадочным отверстием 22 мм. Абразивная насадка для резки металла может стать хорошим пополнением инструментария домашней мастерской или оборудования небольшого автосервиса.

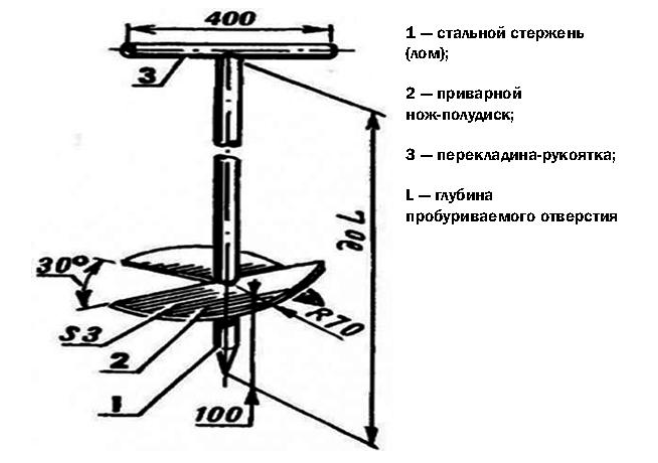

Как изготовить самодельный ледобур?

Шнек предоставляет собой металлическую трубу с навитой полосой по определенной спирали. Изготовить шнек своими руками довольно сложно, но возможно. Дело в том, что мастеру обязательно понадобиться оборудование по типу токарных и других станков, которые навряд ли найдутся у среднестатистического рыбака. Даже если оно и будет, соблюсти определенную траекторию шнека довольно сложно. Остальные элементы ледобура как и ледобур, и шнек в целом изготовить своими руками в домашних условиях почти не реально. Если вы только не токарь на местном заводе.

Изготовить самодельный ледобур многих рыбаков заставляет не только рвение доказать себе, что умею все, но и банальная экономия. Ведь большинство рыболовов выезжают на зимнюю ловлю максимум 3 раза в сезон. Соответственно, покупка дорогого спортивного ледобура нерациональна. Поэтому многие и задумываются о том, что бы такое эдакое смастерить. Но господа, ледобур это не блесна. Давайте мыслить реально! Лучшим вариантом будет приобретение классического ледобура отечественно производства и дальнейшая его модернизация.

Сменное оборудование для работы с древесиной

Фрезерные и барабанные насадки для снятия древесной коры и зачистки строительной древесины от поверхностных неровностей, представлены несколькими видами. Наиболее известны модели Короед и Дебаркер, с рабочим захватом от 80 до 100 мм. Насадка Кородер специализируется на расширенной разделке строительной древесины. С ее помощью можно строгать бревна, вырезать чашки и монтажные пазы.

Оборудование используется в деревянном строительстве для предмонтажной обработки деловой древесины. Изделия комплектуются съемными ножами, которые легко демонтируются для заточки режущих кромок и комплектом удлиненного резьбового крепежа. Насадка «Короед» активируется от шкива, который устанавливается вместо приводной звездочки.

При соответствующей мощности силового привода, насадки для снятия коры можно задействовать для удаления сучков, заточки кольев, создания угловых замков бревенчатых срубов.

При точной настройке сменное устройство Короед может использоваться как насадка рубанок. Качество поверхностной обработки строительной древесины определяется заточкой режущих кромок сменных ножей.

Видео: Ледобур

Конструкция будет дополнена элементами, среди которых – ручка, ее можно будет выполнить из подручных материалов. Например, в таких случаях достаточно часто используется металлическая трубка. А вот для того чтобы инструментом было удобно пользоваться, ручку необходимо уплотнить, так она не будет доставлять неприятных ощущений, да и мокрые руки об нее обжечь не получится. Так, предстоит подготовить любой подходящий для этого утеплительный материал. Понадобится и трубка, длина которой равна 25 см, необходимо выбирать ту, что обладает толстыми стенками. В примере будет рассмотрен случай, когда применяется бывший амортизатор крышки багажного отделения ISTANA. Стоит отметить, что предстоит подготовить и металлическую сантехническую трубу 15 х 15 см.

Проведение заточки ножей

Для того чтобы ледобур работал долго, его ножи время от времени необходимо затачивать, для этого предстоит подготовить брусок, выполненный из абразивного материала. Рабочая поверхность должна быть широкой и плоской. При приобретении необходимо убедиться, что на поверхностях нет выбоин и сколов. Заточка ножей ледобура производится бруском, зерно которого среднее или мелкое. Можно пользоваться наждачной бумагой, которая обладает маркировкой в пределах от Н4 до Н6. Использовать камень, который был задействован при заточке более 15 комплектов лезвий, нельзя, так как он покрывается неровностями и сколами. Это указывает на то, произвести нормальную заточку уже не получится.

Угол, под которыми могут располагаться режущие кромки, можно несколько изменить. При необходимости сверления мягкого льда или льда, в котором есть вкрапления песка, угол должен составлять желательно 90 градусов. При этом нож не будет чрезмерно вгрызаться в лед и дольше останется острым. Если есть песок во льду, то лезвие должно быть подготовлено особенно тщательно. Если вы решили использовать для заточки абразивный брусок, то его стоит расположить на столе или горизонтальной поверхности, укрепив, чтобы исключить его проскальзывание. Для этого можно применить тонкое полотно из резины или двухсторонний скотч. Заточка ножей ледобура на первом этапе предполагает устранение имеющихся заусенцев. Для этого нож располагается большой гранью на поверхности для заточки. При проведении заточки лезвие нужно передвигать круговыми движениями. Прижим при этом должен быть равномерным. Это позволит добиться качественной заточки.

Как сделать ледобур из бензопилы своими руками?

Бур из бензопилы собирается в несколько этапов. К каждому из них нужно отнестись внимательно. В противном случае появится риск быстрой поломки одного из важных элементов устройства.

Как выбрать редуктор?

Вначале нужно выбрать редуктор на бензопилу для бура. При покупке элемента следует учесть такие важные факторы, как мощность двигателя бензопилы и размеры бура. Нужно помнить, что моторы большинства бензиновых инструментов обладают высокой мощностью. Если при работе мотобур из бензопилы будет вращаться на слишком высокой скорости, то с ним невозможно будет работать. При этом, если редуктор станет передавать на используемый выходной вал слишком низкое вращательное усилие, то от использования бензинового инструмента будет очень мало пользы. По этим причинам нужно сделать точные расчеты параметров редуктора.

Самостоятельное изготовление корпуса

Насадка на бензопилу для бурения льда должна быть оборудована надежным корпусом. Этот элемент устройства будет защищать все внутренние детали оборудования от механических повреждений, а также попадания внутрь конструкции пыли, мусора и влаги. Для изготовления корпуса нужно использовать металлические трубы, на которых нет следов ржавчины или других дефектов. Трубы потребуется согнуть в форме рамок.

Это делается в следующем порядке:

Для начала от первой трубы потребуется отмерить кусок, длина которого должна быть равна периметру запланированной рамы. Оптимальным будет отрезок, длиной примерно 160 см;
Затем на поверхности подготовленного отрезка потребуется сделать надрезы, глубина которых не должна превышать 1/3 от радиуса используемой трубы. Эти надрезы должны располагаться в местах изгибов отрезка. Чтобы труба легко сгибалась, в каждом месте ее изгиба нужно проделать по 4–6 надрезов на расстоянии 5 мм друг от друга. В случае если во время сгибания трубы не удастся получить ровный прямой угол, то нанесенные надрезы потребуется немного сточить болгаркой;
После сгибания отрезка все соединения и углы останется заварить ручным сварочным аппаратом.

В результате должен получиться корпус с формой четырехугольной равномерной усеченной пирамиды. Внутри него потребуется надежно закрепить двигатель от бензопилы, а также редуктор и другие элементы бура.

Методы установки двигателя для бура

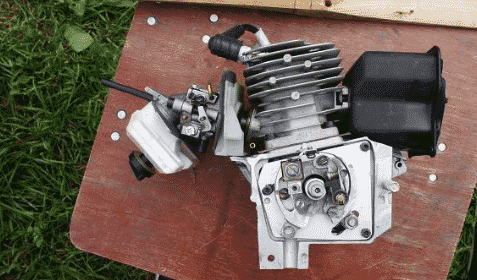

Результатом предыдущих действий стал предварительно снятый двигатель от бензопилы , а также надежный корпус, внутри которого расположен редуктор. Имеющиеся элементы потребуется соединить между собой. Для этого нужно продумать метод их соединения.

Если мотор в будущем будет использоваться исключительно для бурения отверстий, то бур из бензопилы для земли или льда можно сделать в виде цельной конструкции. В этом случае используемый двигатель не будет сниматься, и его крепление будет более надежным.

В случае если мотор иногда будет сниматься для его монтажа обратно на бензопилу, то его крепление потребуется сделать съемным. Этот вариант более практичен в использовании, однако крепление двигателя в этом случае будет менее надежным.

Во время планировки крепления двигателя следует предусмотреть свободный доступ к емкостям для заправки горючим и моторным маслом. Также владелец бура должен иметь доступ к клапану, который нужен для регулировки давления в цилиндре двигателя.

Лучше всего оборудовать бур для рыбалки двигателем от старой бензопилы. Этот мотор можно установить стационарно, и не снимать его на протяжении всего срока эксплуатации бура. Для крепления старого двигателя потребуется рамы. Она должна находиться в верхней части оборудования. При установке мотора на раму потребуется вывести горловину для заливки горючего и масла. В этой же части устройства нужно установить аварийный выключатель. Этот элемент очень важен в случаях, если бур будет использоваться не только для льда, но и для земли. Аварийный выключатель даст возможность отключить оборудование тогда, когда почва оказалась слишком твердой.

Чаще всего для изготовления бура используют моторы от бензопил Урал. Эти ДВС требуют минимальных доработок. Единственный минус заключается в том, что работать с этими двигателями смогут только люди среднего и высокого роста.

Самостоятельное крепление бура

Рабочая насадка самодельного бура должна быть надежно закреплена. Сделать это можно несколькими способами. Первый из них заключается в использовании трубы, на которой крепиться редуктор и используемый бур

Важное преимущество этого метода заключается в том, что при необходимости поврежденный элемент можно будет быстро заменить

В этого метода есть два недостатка. Первый из них заключается в увеличении веса оборудования, а второй – в сложностях при работе из-за вертикальной трубы.

Преимущества сменных насадок

В первом случае имеет место существенная экономия средств на приобретении набора бытовых инструментов разного назначения.

Цена нескольких насадок в 2-3 раза меньше стоимости стандартного комплекта. По функционалу многие фирменные модели не уступают узкоспециализированным бытовым аналогам.
Сменные насадки для бензопильной техники занимают меньше места, оперативная замена штатной пильной шины любым сменным оборудованием при наличии навыков и соответствующего инструмента производится на протяжении нескольких минут.
Применение насадок повышает окупаемость бензопилы в несколько раз. Инструмент, который чаще всего применяется для заготовки топливной древесины, может задействоваться для решения многих хозяйственно-бытовых и строительных проблем.

Тяговые устройства

Широким функционалом характеризуется установленная на мощную бензопилу тросовая «Лебедка». Тяговое усилие насадки варьируется в диапазоне до 2-х тонн, радиус действия до 30 метров.

В эксплуатационных возможностях тягового устройства:

трелевка сваленных деревьев;
вытаскивание застрявшей автотехники;
подъемные работы и перемещение нестандартных грузов волоком или с помощью катков;
вспашка тяжелых грунтов на труднодоступных для тракторной техники земельных участках.

Охотно комплектуют свои машины бензопилами с лебедочным оборудованием автомобилисты, проживающие в регионах с плохими дорогами.

Подготовка оборудования и материалов

Прежде, чем изготовить бур из бензопилы, следует тщательно подготовить нужные для работы материалы и инструменты. С материалов вам потребуется:

Исправная бытовая бензопила;
Редуктор;
Цельный стальной лист, или фанера, толщиной 2 см;
Комплект различных крепежей;
Металлическая трубка;
Стальная труба, диаметром 15 см;
Металлическая трубка, длиной 25 см;
Стальной шнек;
Прорезиненные утеплители для ручки.

Для работы по изготовлению мотобура из бензопилы обязательно подготовьте такие инструменты:

Головку на 27;
Шуруповерт;
Болгарку;
Электрический лобзик;
Шлифовальную машинку;
Сварочный аппарат;
Набор насадок для работы с металлом.

Для создания некоторых деталей для мотобура из бензопилы потребуется токарный станок, поэтому нужно заранее договориться с мастером по изготовлению металлических запчастей.

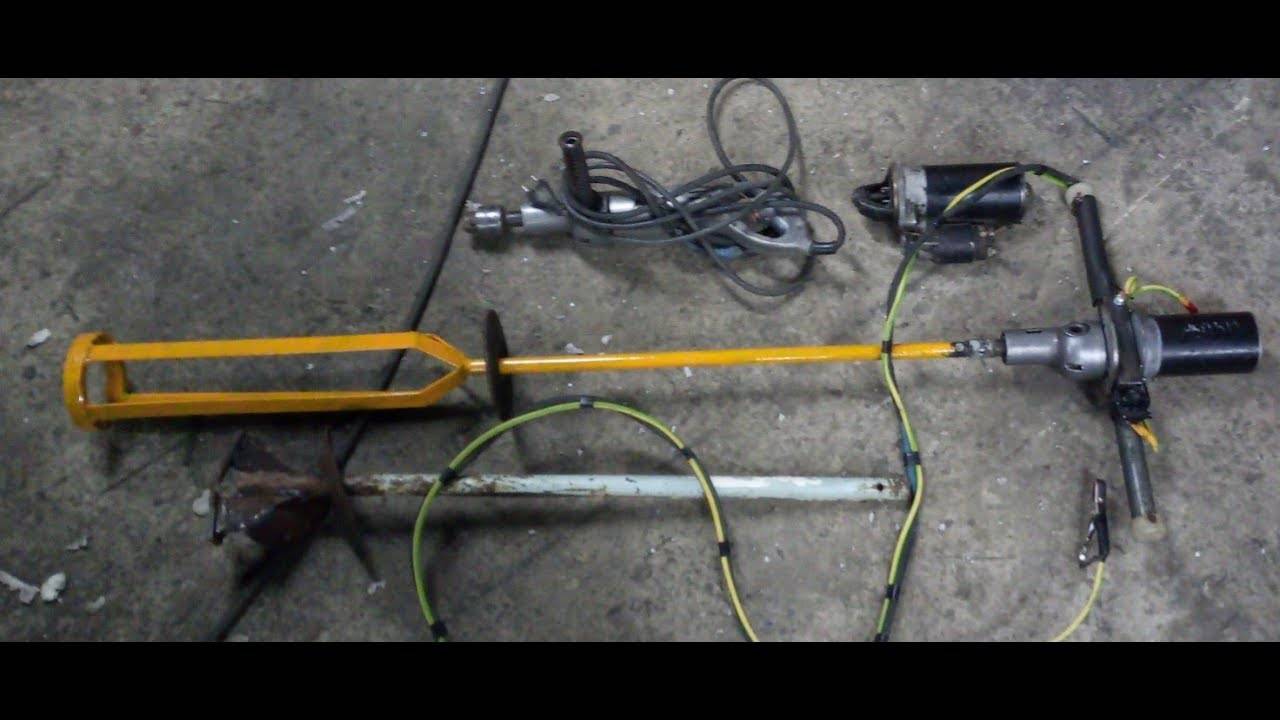

Видео: Самодельный Бензиновый ледобур+Своими Руками

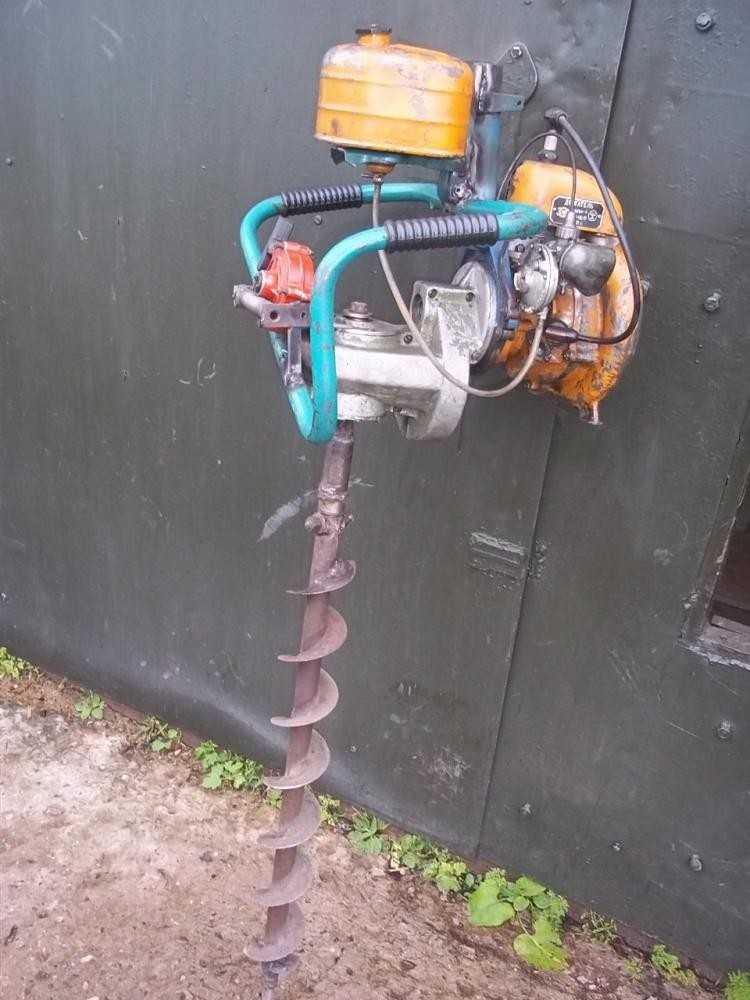

Ледобур из бензопилы своими руками, схема которого может быть разработана самостоятельно или позаимствована из этой статьи, можно изготовить правильно и ожидать исправного функционирования, если по правилам подобрать редуктор. Это обусловлено тем, что данный элемент выступает в качестве основы любого инструмента для бурения льда, выполненного на базе бензопилы. Редуктор может быть позаимствован от старых электроинструментов. Таким образом, чтобы сделать правильный выбор, необходимо руководствоваться некоторыми правилами, среди них – передаточное число, которое варьируется в пределах 1:25-1:50, кроме того, вращение должно быть прямым. И хвостик, и вал редуктора должны вращаться в одном направлении. Если ледобуры для рыбалки изготавливаются с использованием упомянутого в примере редуктора, то инструмент будет работать правильно, так как данный редуктор имеет передаточное число, равное 1:30. Редукторы, которые относятся к подобному виду, обладают валом, являющимся продолжением ротора мотора, который после должен быть удален посредством болгарки.

Мотоледобуры своими руками – необходимость или банальная прихоть?

Профессиональные рыболовы скептически относятся к мотоледобурам, считая, что такой инструмент является браконьерским средством добычи рыбы. Другие, наоборот, отмечают, что использование такого инструмента превращает самые тяжелые этапы зимней рыбалки в удовольствие. Самым важным моментом является строжайшее соблюдение правил эксплуатации с мотоледобурами. Топливо для бензиновых ледобуров нужно выбирать с особой тщательностью, оставляя свой выбор на рекомендованных производителем смесях

Также важно обратить внимание на направление движения шнеков. Сверля лунку, мотоледобур следует держать в строго вертикальном положении. После окончания работ, мотоледобур нужно будет аккуратно положить на землю, ни в коем случае не бросая

После окончания работ, мотоледобур нужно будет аккуратно положить на землю, ни в коем случае не бросая.

Надеемся, что наши рекомендации помогут вам не тратить время и силы попусту, изобретая новый велосипед, а именно изготавливая ледобур самостоятельно. Гораздо проще, легче и эффективнее воспользоваться наработками предшественников – модернизировать ледобур, усовершенствовав его технические характеристики и производительность в целом.

Крепкого вам льда и богатого улова!

Резервы для расширения функционала

Перечень эксплуатационных возможностей бензопил расширен и успешно реализован за счет съемного дополнительного оборудования. В его состав входят насадки и приспособления самого разного назначения.

Большая часть ассортимента насадок ориентирована на комплектацию фирменных моделей. Возможности бюджетных бензопил в этом плане весьма ограничены.

Даже небольшой комплект позволяет механизировать значительную часть хозяйственных работ связанных со специальной обработкой древесины и металла, бурением скважин, уходом за декоративными кустарниками.
Не исключается использование пилы в качестве лодочного мотора, триммера для обслуживания газонов, бензореза или бытового компрессора.
Эффективности применения сменного оборудования способствуют стабильные тяговые характеристики и экономичность силовых агрегатов, адаптация фирменной бензопильной техники к сложным климатическим факторам.

На практике доказано, что бензопилы ведущих брендов могут успешно эксплуатироваться в широком температурном диапазоне.

Ямобур из бензопилы – порядок изготовления в домашних условиях

Прежде, чем изготовить мотобур из бензопилы, следует внимательно изучить чертежи. Схема поможет вам определить правильный порядок действий и не допустить ошибок.

Если вы не нашли фанеру нужной толщины, то вместо нее можно взять два более тонких листа и склеить их вместе. Получив изделие подходящей толщины, выполните на нем разметку для проделки требуемых отверстий, предназначенных для крепежных элементов. При помощи сверла вам потребуется проделать 2 дополнительных отверстия – одно из них должно располагаться напротив звездочки мотобура из бензопилы, а второе – рядом с первым – предназначено для монтажа гаек.

Дальнейший порядок действий при изготовлении мотобура из бензопилы выглядит следующим образом:

Сделайте углубление в верхней части изделия из фанеры, используя для этого шлифовальную машинку. После этого приложите к обработанному месту редуктор, чтобы выяснить место его установки в мотобуре из бензопилы. При этом обязательно учтите особенности бытового инструмента, который используется для изготовления конструкции. Если в устройстве пилы предусмотрена звездочка с 6 лучами, то воспользуйтесь 27-миллиметровым редуктором;
Далее закрепите редуктор, отцентрируйте его и надежно закрепите к нижней части фанеры. Затем к верхней части фанеры прикрепите бензопилу. После этого запустите ее двигатель и проверьте надежность конструкции;
На следующем этапе нужно прикрепить к самодельному ледобуру из бензопилы шнек. Для этого возьмите трубу с толстыми стенками и прикрепите ее к редуктору посредством двух болтов. Крепление шнека к редуктора в мотобуре из бензопилы должно осуществляться посредством переходника, играющего роль амортизатора Его можно сделать из стальной 15-сантиметровой трубы, на которую навариваются кольца. Далее обработайте переходник на токарном станке;
Чтобы работать с мотобуром из бензопилы было удобнее, агрегат нужно оборудовать ручками. Для их изготовления берется изогнутая стальная труба, на края которой надеваются уплотнители из резины. Закрепить рукоятку на мотобуре из бензопилы можно при помощи саморезов или других подручных крепежей;
Лишние части фанеры на мотобуре из бензопилы обрезаются, а края оставшегося листа обрабатываются электрическим лобзиком;
Далее готовый мотобур из бензопилы следует оборудовать режущими ножами. Для этого обрежьте стальные листы и приварите их к трубе, которая была использована в качестве шнека. При этом стальные листы должны огибать шнек в виде спирали. Края листов нужно тщательно заточить.

Проведение обработки фанеры

Если у вас не нашлось фанеры достаточной толщины, то можно использовать два листа, которые должны быть склеены между собой. Так, если в наличии лист, толщина которого равна 10 мм, то получить полотно с более повышенной прочностью можно, используя два полотна. Заблаговременно предстоит произвести разметку отверстий, которые понадобятся для установки болтов, притяжек и шпилек. Помимо этого посредством 45-миллиметрового перьевого сверла необходимо сделать отверстие, расположив его напротив звездочки, кроме него должно быть еще одно, которое необходимо для гаек. Все данные манипуляции рекомендуется производить на специальном сверлильном станке.

Работа над шнеком и особенности процесса

Самодельный ледобур не обходится без использования шнека. Для проведения последующего этапа необходимо применить толстостенную трубку, позаимствованную от бывшего амортизатора багажного отделения автомобиля. Амортизатор нужно прикрепить механически к корпусу с использованием двух болтов. Необходимо поработать и над переходником, который будет вести от редуктора к шнеку. Для его изготовления можно применить трубу, от которой предстоит отрезать заготовку длиной 15 см. После на отрезок навариваются кольца. Не стоит забывать о том, что переходник тоже необходимо тщательно обработать, применив для этого токарный станок.

Бур – предназначение, виды и особенности эксплуатации

Мотобур – это вид оборудования, предназначенного для проделки отверстий в твердой и глинистой почве, а также во льду. В зависимости от своих конструктивных особенностей и предназначения, буры делятся на:

бытовые – малогабаритные орудия, выделяющиеся сравнительно низкой мощностью и тяговыми характеристиками. Приспособления этого типа хорошо подходят для непродолжительной и нерегулярной эксплуатации. Они потребляют минимум топлива и не требуют регулярного специализированного ухода;
полупрофессиональные – оборудование средней мощности, которое по своим размерам мало чем отличается от бытовых моделей. Главная задача орудий этого типа – регулярная эксплуатация по проделке небольших и средних по диаметру отверстий в рыхлом грунте и во льду с толщиной слоя до 10 см;
профессиональные – приспособления этого типа обладают солидной мощностью и запасом тяги. Они хорошо справляются с проделкой отверстий в твердой почве и во льду, толщиной до 15–18 см.

Самыми мощными на рынке считаются промышленные буры. Эти установки предназначены исключительно для работы по бурению нефтяных и газовых скважин. Для их эксплуатации и обслуживания требуется группа из нескольких опытных сотрудников.

Помимо специализированных фирменных приспособлений на рынке встречаются малогабаритные насадки, которые выделяются простотой в установке и обслуживании. Самая популярная из них – насадка на бензопилу для бурения льда и грунта. Это приспособление позволяет совместить рабочие органы насадки и мощность заводского двигателя садового инструмента. Таким образом пользователь получает возможность беспрепятственно бурить лунки без необходимости покупки специализированного оборудования.

Насадка в виде бура для хозяйственной бензопилы не требует особых навыков от оператора. Все, что нужно – это установить ее вместо режущих органов пилы, заправить инструмент и неподвижно установить его рабочими органами вниз. После этого можно запустить двигатель пилы и начать проделку лунок.

Изготовление шнека – подробно для начинающих

Независимо от своей конструкции ледобур из триммера должен обладать шнеком. Это нарезающий элемент в форме винта, предназначенный для сверления отверстия во льду или грунте. Для изготовления шнека потребуется:

Наконечник;
Сердечник;
Винтовое лезвие.

В качестве материала для сердечника нужно использовать прочный материал. Лучше всего для этого подойдет стальная труба, Если мотоледобур из триммера будет использоваться для сверления твердых грунтов, то сталь нужно закалить, чтобы она не деформировалась при скручивании.

Изготовление лезвия для шнека выполняется из твердосплавной стали марки 65Г. Этот материал достаточно прочен и легко поддается механической обработке для придания нужной формы.

Для изготовления наконечника также нужно использовать металл из твердых сплавов. На профиле детали также потребуется нарезать желобки. Благодаря такой форме наконечника бур из триммера будет легко вкручиваться практически в любое основание.

Второй конец сердечника нужно оборудовать хвостовиком, на который будет устанавливаться соединительная муфта или приводной редуктор.

Видео: Ледобур с шуруповертом [salapinru]

Изготавливая ледобуры для рыбалки, нужно будет поработать и с верхним краем фанерного полотна, на котором предстоит сделать углубление, при этом никак не обойтись без шлифовальной машинки. После редуктор прикладывается к заготовке, чтобы появилась возможность определить, на каком расстоянии должна оказаться головка. Необходимо учитывать особенности используемой бензопилы, которая обладает звездочкой на 6 лучей. Это указывает на то, что необходимо применить 27-миллиметровую головку.

Затем головка прикрепляется методом сварки к валу редуктора

Осуществляя данные манипуляции, необходимо соблюдать осторожность и внимательность. Помимо этого следует произвести центрирование головки

Если допустить даже самую незначительную неточность, то это может стать причиной необратимых повреждений бензопилы. Когда будет все выполнено, можно приступать к креплению редуктора к фанере, последняя из которых заблаговременно прикручивается к бензопиле. На следующем этапе необходимо привести в действие бензопилу и проанализировать результат проведенных работ.

Ледобур своими руками — реально ли?
