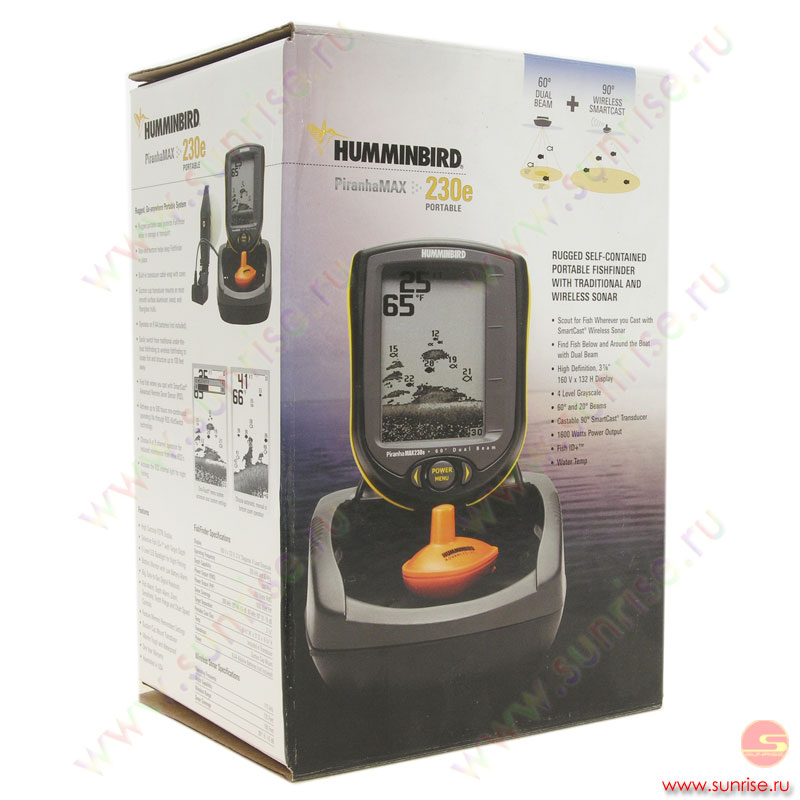

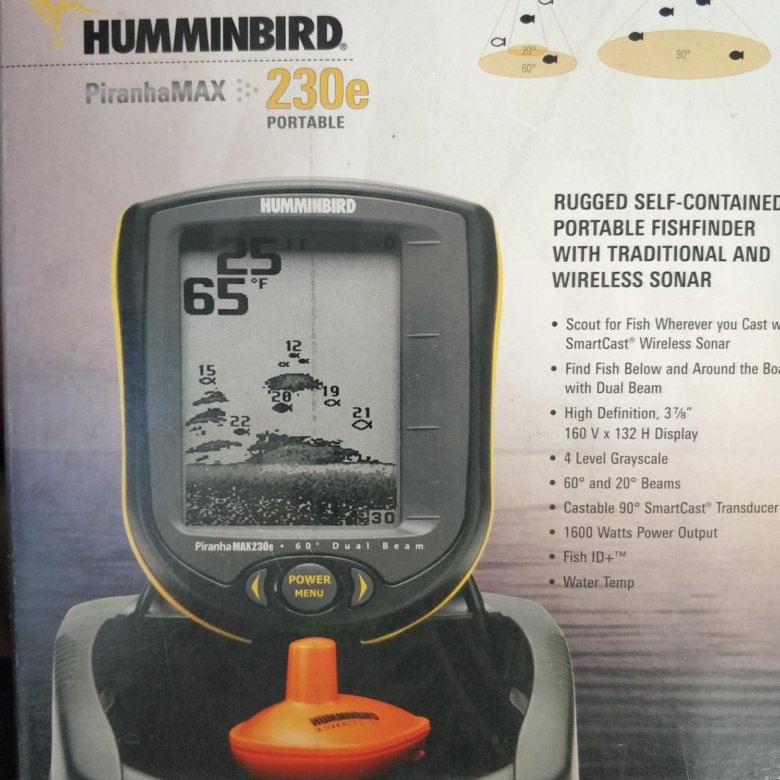

Инструкция и руководство для Humminbird PiranhaMAX 230e Portable на русском

WWW.BADGER.RU WWW .BADGER.RU СОДЕРЖАНИЕ ПОДГОТОВКА И УСТАНОВ…

• Изображение
• Текст

WWW.BADGER.RU

WWW

.BADGER.RU

ПОДГОТОВКА И УСТАНОВКА …………………………………………………………… 2

Комплектность …………………………………………………………………….. 2 Дополнительные устройства ………………………………………………….. 2 Установка ……………………………………………………………………………. 2 Другие излучатели и методы установки …………………………………… 4 Смена излучателя ………………………………………………………………… 5

УПРАВЛЕНИЕ ЭХОЛОТОМ ………………………………………………………………. 6

Как работает эхолот ………………………………………………………………. 6 Режим тренировки ……………………………………………………………….. 7 Что видно на экране ……………………………………………………………… 8 Органы управления ………………………………………………………………. 11 Настройки …………………………………………………………………………… 14

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ……………………………………………… 25

Диагностика ………………………………………………………………………… 25 Использование других излучателей …………………………………………. 26

ОБСЛУЖИВАНИЕ И РЕМОНТ …………………………………………………………… 27

Уход ……………………………………………………………………………………. 27 Разрешение проблем …………………………………………………………….. 28 Гарантийные обязательства …………………………………………………… 31 Техническая поддержка …………………………………………………………. 32 Спецификации …………………………………………………………………….. 33

Экран сонара бокового обзора

Цифрами на рисунке обозначены: 1 — Глубина под лодкой 2 — Время в пути по GPS приемнику 3 — Пройденное расстояние по GPS приемнику 4 — Средняя скорость 5 — Напряжение источника питания 6 — Температура воды 7 — Скорость по GPS приемнику 8 — Толща воды 9 — Тени 10 — Изменения рельефа 11 — Отражение от дна 12 — Боковое изображение 13 — Верх дисплея 14 — Курсор 15 — Белые полоски могут быть рыбой Назначение сонара Side Imaging – за короткое время просмотреть большую акваторию, обнаружить подводные структуры в которых стоит рыба и отметить их, чтобы вернуться позднее. Этот сонар за один проход катера просматривает полосу шириной 160 метров и сильно упрощает работу по изучению водоема. Он работает на частоте 455 кГц и распознает объекты на глубине до 30 метров.

Качество изображения сонара SideImaging получается четким и контрастным при движении по прямой со скоростью 3 -10 километров в час. Если лодка двигается медленно или стоит, то отраженный луч приносит одну и туже информацию снова и снова, превращая картину на дисплее в неразборчивую кашу. Если скорость выше 10 — 15 км/ч, то в изображении возникнут разрывы — эхолот не успеет обрабатывать данные.

При работе с боковым обзором избегайте раскачивания лодки, а при сильном волнении двигайтесь перпендикулярно волнам, чтобы уменьшить боковую качку. Это улучшит качество изображения.

Так ли важна стоимость

Таким вопросом задается большая часть пользователей, так как некоторые брендовые компании могут устанавливать цену в десятки тысяч рублей, что может оттолкнуть начинающих рыбаков. Но следовать за продуктами крупных компаний не всегда целесообразно, так как сегодня большинство малоизвестных фирм выпускают модели, которые практически не отличаются от топовых. Единственная разница заключается в цене.

Недорогие приборы оснащаются одним лучом, изготавливаются в классическом корпусе и обладают средними техническими характеристиками. Цена самой дешевой модели может достигать 2000 рублей. Конечно, недостатки у такого прибора есть – маленький экран, небольшая дальность и глубина, но для нетребовательного пользователя, такие минусы несущественны.

ЭХОЛОТ HUMMINBIRD PIRANHA MAX 220

В ПОДАРОК: Аккумуляторная батарея.

   Эхолот от компании Humminbird с улучшенным разрешением экрана по сравнению с PiranhaMAX 15. Эхолот Humminbird PiranhaMAX 220 – это самая совершенная модель серии. Этот эхолот обладает двухлучевым излучателем, что позволяет видеть большую поверхность дна, а значит находить большее количество рыбы.

   Эхолоты Humminbird PiranhaMAX 220 обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы) , Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса).

   Эхолоты Humminbird Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус. Также эти эхолоты выдают сигнал при достижении заданной глубины и обнаружении рыбы.

   PiranhaMAX – это отличный выбор для рыбаков, только знакомящихся со всеми преимуществами рыбной ловли с эхолотом.

Основные особенности эхолота Humminbird PiranhaMAX 220:

• Высокое разрешение 240 x 160 пикселя (ВxГ)
• 8 градаций серого цвета обеспечивают чёткую картинку дна, рыбы и подводных объектов
• Двулучевой трансдьюсер (20° и 60°, 200 и 83 кГц) с охватом большей территории и лучшим определением дна
• Рыба в узком луче отображается заполненым символом, в широком луче – пустым
• Простое управление всеми настройками эхолота
• Датчик температуры встроен в основной датчик
• Максимальная глубина 270 метров, мощность 200 Вт (средняя), 1600 Вт (пиковая)
• Компактные размеры

Дополнительные особенности эхолота Humminbird PiranhaMAX 220:

• Меню на русском языке
• Технология Fish ID+ с отображением глубины рыбы
• Трехуровневая подсветка для ночной рыбалки
• Крупные цифры для лёгкого чтения данных
• Высококонтрастный режим отображения: Чёрное дно
• Сигнализация глубины (Depth Alarm), Сигнализация рыбы (Fish Alarm)
• Регулировка увеличения (Zoom), чувствительности (Sensitivity), диапазона глубины (Depth Range), вида дна (Bottom View) и скорости перемещения экрана (Chart Speed)
• Запоминание настроек в памяти эхолота
• Легкосъёмное крепление
• Микродинамический трансдьюсер для больших скоростей
• Водонепроницаемый, ударопрочный корпус

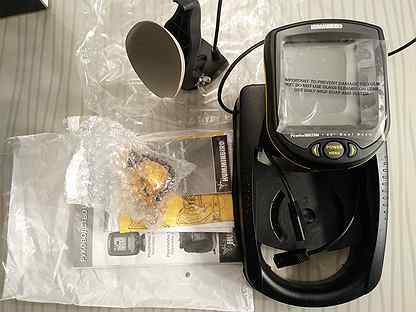

Комплектация Humminbird PiranhaMAX 220:

• Эхолот PiranhaMax 220;
• Двухлучевой стандартный датчик (длина кабеля 6м);
• Крепление датчика на транец;
• Кабель для подключения питания (длина кабеля 2м);
• Инструкция на английском языке;
• Инструкция на русском языке.

Характеристики эхолота Humminbird PiranhaMAX 220:

• Максимальная глубина: м 270
• Размер экрана (ВxГ): мм 80 x 57 (диагональ 4”)
• Разрешение экрана (ВxГ): пикс. 240 x 160
• Тип экрана 8 градаций серого: высококонтрастный FSTN ЖК
• Мощность излучения, Вт 200 (средняя): 1600 (пиковая)
• Рабочая частота, кГц: 200 и 83
• Покрытие датчика: 20° и 60° @ -10db
• Вид трансдьюсера: XNT-9-20-T, крепление на транец или внутри корпуса лодки
• Напряжение питания, В: 10-20, постоянный ток
• Крепление: Быстросъёмное крепление, обеспечивается поворот и наклон экрана
• Габариты (ШxВxГ), мм: 110 x 155 x 80 (с креплением)

Технические характеристики
Максимальная рабочая глубина, м	180
Максимальная дальность просмотра водной толщи вперед по курсу, м	Нет
Тип экрана	Монохромный жидкокристаллический дисплей с 4-мя градациями серого цвета
Размер экрана, мм	86х64
Разрешение экрана, пикселей	240х160
Размер прибора (ВхШхГ), мм	155х111х83
Вес прибора, г.	260
Количество лучей (рабочая частота)	2 луча (83/200 кГц)
Угол излучения датчика, градусов	20° и 60°
Направление сканирования	Вниз
Режим увеличения ZOOM	Есть
Режим “захвата дна” BOTTOM LOCK	Есть
Определение рыбы, типоразмеров	Есть (3 размера рыбы)
Измерение температуры воды	Датчик в комплекте
Измерение скорости судна	Нет
NMEA вход/выход для подключения внешних устройств (GPS, радар и др.)	Нет
Напряжение питания, Вольт (количество и тип батарей)	10-20
Диапазон рабочих температур, град. Цельсий	-15…70
Комплектация	Двухлучевой стандартный датчик (длина кабеля 6м); Крепление датчика на транец; Кабель для подключения питания (длина кабеля 2м); Инструкция на английском языке; Инструкция на русском языке.
Потребляемая мощность, Вт	10

Гарантия: 1 год.

Также Вы можете ознакомиться с устройством эхолотов, их принципом работы и критериями выбора:В помощь новичкам по эхолотамСтатьи по эхолотам

Основные возможности эхолота

Humminbird PiranhaMAX 215 – эхолот с широким диапазоном функций, которые делают рыбалку проще. Все параметры доступны и не требуют особых навыков для применения. Основной функционал:

• функция Sensitivity – отвечает за контролем количества объектов, которые отображаются на экране эхолота в момент работы. Повышенная чувствительность появляется в момент перегрузки информацией. Система срабатывает от большого числа возвратных импульсов от маленькой рыбы или от помех на воде. При рыбалке на большой глубине система сообщает о том, что возвратные импульсы слабые;

• технология Fish ID отображает глубину на которой находится рыба;

• выбор уровня подсветки от 1 до 5, возможность отключить подсветку при необходимости;

• функция высококонтрастного отображения, черное дно;

• звуковая система, сигнализация глубины и сигнализация при нахождении рыбы;

• функция, отвечающая за диапазон глубины;

• система, позволяющая регулировать настройки скорости отображения полученных данных на дисплее;

• функция zoom – отвечает за увеличение отдельных деталей графической картинки.

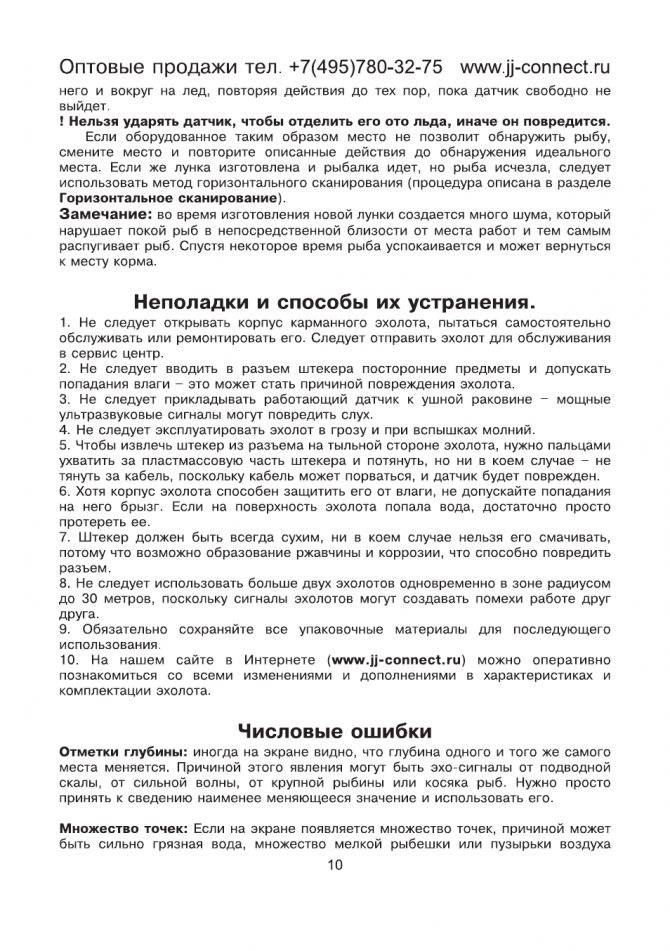

Неполадки и способы их устранения, Числовые ошибки

• Изображение
• Текст

него и вокруг на лед, повторяя действия до тех пор, пока датчик свободно невыйдет.! Нельзя ударять датчик, чтобы отделить его ото льда, иначе он повредится.

Если оборудованное таким образом место не позволит обнаружить рыбу,

смените место и повторите описанные действия до обнаружения идеального

места. Если же лунка изготовлена и рыбалка идет, но рыба исчезла, следуетиспользовать метод горизонтального сканирования (процедура описана в разделеГоризонтальное сканирование).Замечание: во время изготовления новой лунки создается много шума, который

нарушает покой рыб в непосредственной близости от места работ и тем самымраспугивает рыб. Спустя некоторое время рыба успокаивается и может вернутьсяк месту корма.Неполадки и способы их устранения.

1. Не следует открывать корпус карманного эхолота, пытаться самостоятельно

обслуживать или ремонтировать его. Следует отправить эхолот для обслуживания

в сервис центр. 2. Не следует вводить в разъем штекера посторонние предметы и допускатьпопадания влаги — это может стать причиной повреждения эхолота.3. Не следует прикладывать работающий датчик к ушной раковине — мощные

ультразвуковые сигналы могут повредить слух.

4. Не следует эксплуатировать эхолот в грозу и при вспышках молний. 5. Чтобы извлечь штекер из разъема на тыльной стороне эхолота, нужно пальцами

ухватить за пластмассовую часть штекера и потянуть, но ни в коем случае — нетянуть за кабель, поскольку кабель может порваться, и датчик будет поврежден.6. Хотя корпус эхолота способен защитить его от влаги, не допускайте попадания

на него брызг. Если на поверхность эхолота попала вода, достаточно простопротереть ее.7. Штекер должен быть всегда сухим, ни в коем случае нельзя его смачивать,

потому что возможно образование ржавчины и коррозии, что способно повредитьразъем. 8. Не следует использовать больше двух эхолотов одновременно в зоне радиусомдо 30 метров, поскольку сигналы эхолотов могут создавать помехи работе другдруга.9. Обязательно сохраняйте все упаковочные материалы для последующего

использования.

10.

На нашем сайте в Интернете (www.jj-connect.ru)можно оперативнопознакомиться со всеми изменениями и дополнениями в характеристиках икомплектации эхолота.Числовые ошибки

Отметки глубины: иногда на экране видно, что глубина одного и того же самого

места меняется. Причиной этого явления могут быть эхо-сигналы от подводной

скалы, от сильной волны, от крупной рыбины или косяка рыб. Нужно просто

принять к сведению наименее меняющееся значение и использовать его.

Оптовые продажи тел. www.jj-connect.ru

Множество точек: Если на экране появляется множество точек, причиной можетбыть сильно грязная вода, множество мелкой рыбешки или пузырьки воздуха10

Комментарии

Выделить → Я нашёл инструкцию для своего спорта и отдыха здесь! #manualza

Кликнуть →

Дополнение к инструкции к экспортному варианту пистолета ТТ: — Не предназначен для игры в русскую рулетку.

Мануалза!manualza.ru

Настройка эхолота

После приобретения сонара для рыбной ловли у многих рыбаков, чаще это касается начинающих, появляется вполне логичный вопрос о том, как именно нужно выставить настройки, чтобы получить лучший результат. На этот вопрос многие, даже бывалые рыбаки, в течение долгого времени использующие эхолоты и различные аксессуары к ним, советуют не трогать настройки и довольствоваться заводскими, т.е. ставить прибор в режим авто. Однако это весьма спорный вопрос.

Некоторые рыбаки, независимо от того, используют они эхолоты для рыбалки с лодки или с берега, дают весьма подробные инструкции по настройке своих приборов. Вот их основные рекомендации:

1. Если вы беретесь за настройку своего рыбопоискового прибора впервые, то надо не бояться экспериментировать. Даже если что-то пойдет не так, всегда можно вернуться к заводским настройкам, записанным в памяти эхолота.
2. Для начала стоит определиться, на какой глубине вы собираетесь рыбачить. К примеру, если снасти раскинуты на глубине 8-9 метров, то вряд ли вам могут пригодиться данные датчика о событиях на глубине 15 метров. Поэтому и имеет смысл ручной установки таких данных, ведь качество отображения здесь зависит напрямую.
3. Следующим шагом будет настройка параметров чувствительности. Здесь тоже нет какой-то волшебной цифры, поэтому показатель нужно подбирать в процессе работы, начиная с 75% и подкручивая уровень до тех пор, пока не найдете собственную «золотую середину».
4. У некоторых моделей эхолотов имеется возможность настройки цветовой палитры — над ней тоже имеет смысл немного «поколдовать». Для этого ползунок цветовой настройки можно немного подвигать, чтобы изображение стало максимально четким.
5. И в завершение, необходимо настроить шумоподавление и очищение изображения — ведь маловероятно, что вас заинтересуют единичные экземпляры, всплывающие на полуметровую глубину. Если выставить эти настройки на низший уровень, то во время рыбалки можно получить очень четкую картинку.

При этом стоит помнить, что все сонары для рыбной ловли нужно настраивать индивидуально, учитывая глубину водоема и мягкость или твердость структуры дна — единственно верных настроек с идеальными показателями не бывает.

HUMMINBIRD

Humminbird

– динамично развивающаяся компания. Уже более 40 лет компания Humminbird является одним из признаных мировых лидеров в области разработки и производства эхолотов.

Установка в лодке

После того, как выбраны все основные настройки, можно приступать к установке эхолота в лодке. Определяя место для крепежа головной части (экрана) помните, что он должен располагаться на расстоянии вытянутой руки от вас, чтобы было удобно наблюдать за показаниями прибора, не отвлекаясь от других дел. Самое главное при установке выбрать ровную площадку и надежно закрепить держатель монитора. В первую очередь крепим стационарную часть на шурупы, а к ней уже при помощи зажимного винта монтируем ответную часть поворотного механизма.

Далее к экрану подключаем шлейф-кабель и соединяем его же с кабелем, идущим от датчика эхолота. Последний закрепляем на держателе и устанавливаем на транец лодки посредством струбцины и регулируем по высоте, чтобы он не выходил за нижний край. В самом конце подключаем питание эхолота. Для удобства и безопасности лучше уложить аккумулятор и все провода компактно таким образом, чтобы все это не мешало перемещению рыбаков по лодке.

Теперь можно включить прибор и проверить его работу. По месту уже подстраивают аппарат под конкретные окружающие и погодные условия, регулируют подсветку и другие параметры. На этом наши «мучения» окончены, осталось только поймать крупную рыбу. Хороших вам уловов и удачи на водоёмах!

15 мая 2014 г.

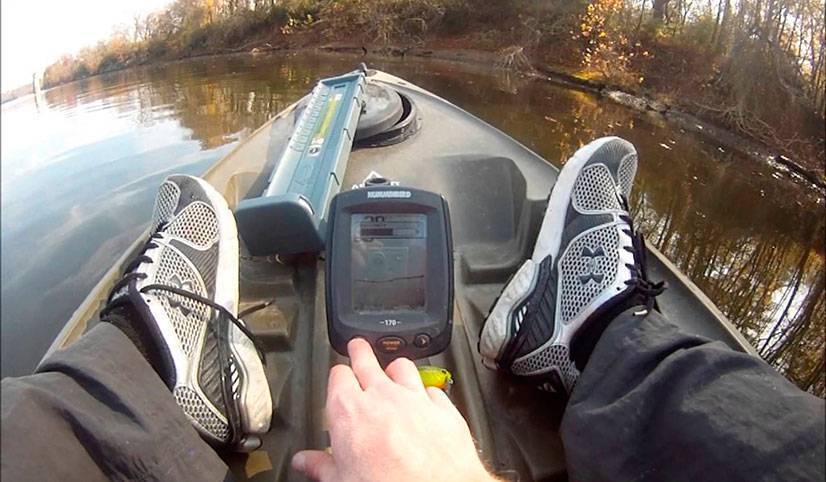

Обзор Humminbird PiranhaMAX 180

Humminbird PiranhaMAX 180 — представитель широкого модельного ряда эхолотов американской компании Humminbird. Компания выпускает эхолоты как начального уровня, так и чрезвычайно продвинутые устройства, которые даже могут самостоятельно управлять катером. Сама компания американская, производство в Китае.

Humminbird PiranhaMAX 180 имеет стационарное крепление и предназначен для рыбалки с лодки. В комплекте идет трансдьюсер, имеются все крепежи для установки на транец лодки. Длина информационного кабеля 6 метров. При этом, как в прочем и у всех других эхолотов, запрещается какое-либо его изменение. В случае необходимости большей длины информационного кабеля, придется его докупать отдельно. Длина кабеля питания – 2 метра, его можно наращивать самостоятельно, при этом учитывая требуемое сечение жил. Встроенных элементов питания прибор не имеет, питание от сети 12В. Рекомендуемая емкость аккумуляторной батареи – не менее 7 АмЧ.

Трансдьюсер

Изюминка этого эхолота – работа сразу с тремя лучами. Один смотрит под лодку, частота 200 КГц и угол обзора 20°, и два по бокам от лодки, частоты 455 КГц и углы по 35°. Понять, с какой стороны от лодки находится отображаемая на экране рыба, поможет направление символа рыбки. Если обычно на эхолотах символы рыб отображаются все в одном направлении, то у Humminbird PiranhaMAX 180 символы рыб будут в разных направлениях. Датчик температуры является опцией. Максимальная заявленная глубина эхолокации – 250 метров.

Дисплей

Дисплей эхолота черно-белый, размером по диагонали 4 дюйма, разрешение 240х160 пикселей. Способен отображать 8 оттенков серого. Имеется встроенная подсветка. Отображается стандартная картина происходящего под датчиком, в том числе глубина в месте ловли, температура воды (при наличии дополнительного датчика), символы рыб и глубина их нахождения, коряги и водоросли, линия дна и его структура. PiranhaMAX 180 способен определять термоклин, на экране эхолота выглядит как горизонтальная полоска точек на определенной глубине.

Управление

Humminbird PiranhaMAX 180 оснащен всего 3-мя кнопками управления. Пользователю доступны для изменения следующие пункты меню: подсветка; чувствительность; уровень глубины; единицы измерения, увеличение зоны дна; сигнализация глубины и рыбы; FishID; вид дна; скорость прокрутки экрана. Изменение некоторых пунктов (чувствительность, единицы измерения и т.д.) автоматически сохраняется в памяти.

Заключение

Humminbird PiranhaMAX 180 весьма интересный эхолот. Сочетает в себе возможность работы в автоматическом режиме и более тонкую пользовательскую настройку. Довольно уникально в этом ценовом сегменте использование 3-х лучей. Правда, не совсем понятно их распределение. Более широкие и высокочастотные лучи, лучше сканирующие рельеф, расположены по бокам и предназначены, по большому счету, для поиска рыбы. И в то же время более узкий луч с частотой 200 КГц, лучше определяющий рыбу, расположен по центру, и основная его роль – сканировать рельеф. Видимо, у производителя были свои доводы к такому расположению лучей. Также не совсем понятно отсутствие в трансдьюсере встроенного датчика температуры, копеечная экономия на весьма полезной функции. Экран устройства хоть и не слишком большой и четкий, но вполне сбалансирован, позволит видеть все происходящее под лодкой и по сторонам от нее.

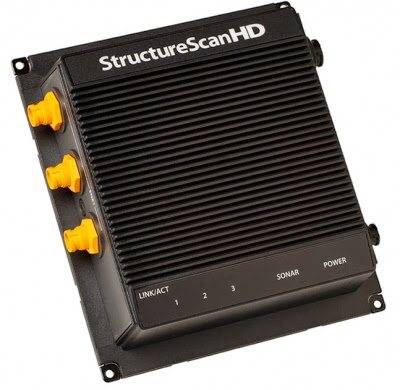

Электроника на службе рыболова. Структурный сканер Lowrance StructureScan HD

Что делать владельцу картплоттера, когда функциональные возможности устройства уже не в полной мере удовлетворяют его потребности? Над этим вопросом задумались инженеры всемирно известной компании Lowrance и выпустили в свет модель структурного сканера Lowrance StructureScan HD, полностью совместимого со всеми устройствами серии Lowrance HDS и обеспечивающего пользователю панорамный обзор обстановки в толще воды.

Структурный сканер Lowrance StructureScan HDКУПИТЬ!Структурный сканер Lowrance StructureScan HD использует при своей работе сразу две технологии сканирования водоемов: боковое сканирование (SideScan) и сканирование пространства под днищем корабля (DownScan). Благодаря этому рыболов может выбирать необходимый для него на данный момент времени тип сканирования и качество получаемого изображения: использовать глубокое сканирование с меньшей детализацией, или же санирование с меньшим охватом пространства, но с лучшим отображением дна.

Lowrance StructureScan HD

Технология бокового сканирования SideScan позволяет поддерживать полноэкранное отображение рыбы и структуры дна водоема по обоим бортам плавательного средства, с высокой степенью детализации на глубинах до 183 метров. Технология DownScan позволяет увидеть картинку с обстановкой, непосредственно под днищем корабля. Кроме того, подключив структурный сканер Lowrance StructureScan HD к одному из картплоттеров серии Lowrance HDS, у пользователя появляется возможность сравнить на разделенном экране информацию от сканера и информацию, полученную при помощи эхолота и более точно идентифицировать обнаруженну в воде рыбу. Использование структурного сканера Lowrance StructureScan HD на борту судна позволяет получать картинку с высокой четкостью, в любых типах водоемов, будь то открытое море с соленой водой или пресноводный водоем на высоких скоростях движения лодки (до 48 километров в час). Высокая степень детализации получаемого изображения позволяет обнаружить даже небольшие пристанища рыбы на донной поверхности: небольшие каналы, трава, водоросли, бревна.

StructureScan HD

Структурный сканер Lowrance StructureScan HD легко подготавливается работе. Одной из отличительных особенностей прибора является возможность его использования одновременно с тремя картплоттерами серии Lowrance HDS. Функционал сканера расширяет функция TrackBack, которая позволяет прокручивать историю показаний картплоттера и эхолота, и использовать их для установки маршрутных точек, которые затем можно передать по сети. Также на вооружении сканера состоит мощный инструмент — StructureMap обзор, позволяющий накладывать графическую информацию боковых сканов эхолота на карту в реальном масштабе времени.

Что следует знать при покупке эхолота?

Перед совершением покупки эхолот необходимо оценить по следующим критериям, чтобы в последующем не пожалеть о сделанном выборе:

• Возможности лучей. Бюджетные модели используют лучи с незначительной шириной сканирования, поэтому они не могут определять местонахождение потенциальной добычи, а только определять глубину и иные особенности отдельных участков водоема.
• Направление луча. При сканировании подводного пространства в вертикальном положении всегда имеется некоторая задержка перед получением изображения.
• Количество передаваемых цветов. Чем их больше, тем подробнее и достовернее будут передаваемая эхолотом информация.

Подводя итоги, можно отметить многообразие приборов, выпускаемых под маркой Humminbird. Среди ассортимента можно обнаружить модели, находящиеся в различных ценовых диапазонах и предназначенные для разных стилей рыбной ловли. Это позволяет каждому человеку совершить выбор и покупку наиболее подходящего варианта с учетом индивидуальных требований.oes here

эхотлоты

УВ.NAVI. Один добрый человек по дружески помог снять с катера эхолот ( хаменберд 3д парамаунт )кончилось это тем что он раздолбал разъем датчика эхолота который подключается к дисплею. можно-ли что—то сделать. две клемы выломаны две согнуты.

Увы. Клеммы починить не сможем. Советую приобрести новый датчик.

Если ещё актуально,то обращайтесь.Починить реально. dpon77@mail.ru Я на этом форуме появляюсь не часто.

Звоните 8909-994-67-83, отремонтируем ! Владимир. Москва.

Здравствуйте, помогите пожалуйста с поиском дисплея на PirahnaMAX 240, его аналог PirahnaMAX 180, добрые люди разбили

а, что у вас с дисплеем?

Расстрою,но дисплеев нет и не ожидаются. Если повезёт,то может найдёте не работающий эхолот PMAX 240 с работающим дисплеем. По поводу совместимости с PMAX 180 сложный вопрос. Возможно,что и не совместим. Разбирать PMAX 180 ещё не приходилось. Прибор то только вышел.

Сравнительная таблица лучших эхолотов

Название	Основные характеристики	Цена
Garmin Striker Plus 4CV	Вес 300 грамм, имеется также датчик температуры, экран с диагональю в 4,3 дюйма, есть модуль GPS.	₽ 25 237
Deeper Smart Sonar PRO+	Имеет мощный сигнл, питание от аккумулятора либо батареек, весит всего 100 грамм.	₽ 20 900
Lowrance HOOK2 4x Bullet Skimmer	Стационарный, крепится на транец, рабочая температура начинается от -15 °C, оборудовано экраном с диагональю в 4 дюйма.	₽ 11 010
Lucky FF1108-1	С кабелем длиной в 7,6 метров, дисплей небольшой – 2,2 дюйма, питание от батареек.	₽ 2 899
Garmin Striker 4	Мощность 1 600 Вт, есть экран с диагональю 3,5 дюйма, модуль GPS и датчик температуры.	₽ 12 790
Практик 6М	Вес 225 грамм, трансдьюсер однолучевой, обеспечивает глубину сканирования до 25 метров.	₽ 7 750
Lucky FF916 Luckylaker	Глубина сканирования может достигать 45 метров, частота луча 125 кГц, в функционал входит поиск рыбы и отображение её размера.	₽ 7 600
Humminbird PiranhaMAX 197c	Глубина сканирования может доходить до 183 метров, частота лучей 455 и 200 кГц, что обеспечивает широкий охват и точность сканирования.	₽ 10 900

На что обратить внимание при выборе?

В первую очередь не следует забывать, что серия эхолотов Рiranhamax – это, в первую очередь, лодочные эхолоты, которые будут бесполезны при ловле с берега в заброс спиннинговой, поплавочной или донной снастью. Однако в случае с подледной ловлей такие модели тоже могут успешно применяться

При покупке следует обратить внимание на следующие моменты:

• Способ крепления датчика на лодке. Это может быть транцевый вариант (наиболее распространен в связи с простотой и возможностью использовать маломощные излучатели), врезной (обеспечивает наибольшую четкость картинки и минимум помех) и крепящиеся к днищу (требуют мощного излучателя).
• Наличие дополнительных датчиков, измеряющих, к примеру, температуру воды (такого типа датчики имеются у всех эхолотов линейки Рiranhamax) или скорость движения лодки.
• Мощность излучателя. Влияет в первую очередь на рабочую глубину и несколько менее на детализацию прорисовки донного рельефа. При ловле на глубинах до 6–10 метров рабочая глубина до 400 метров выглядит несколько избыточно.
• Количество лучей. Влияет на четкость и ширину отображаемого участка, однако и самые простые однолучевые модели вполне неплохо справляются со своими задачами, многие рыболовы не видят смысла переплачивать за трехлучевые устройства.
• Особенности экрана. Сенсорный дисплей с большой диагональю и разрешением делает использование прибора более удобным, однако существенно увеличивает его стоимость, а также потенциально может отрицательно сказаться на надежности устройства. Большинство рыболовов считает, что вполне достаточно небольшого монохромного экрана со скромным разрешением – достаточно для того, чтобы рассмотреть рыбу и повреждений боится меньше.

Также, если позволяет бюджет, следует обратить внимание на картплоттеры с встроенным эхолотом. Эти устройства имеют GPS модуль и накладывают получаемые данные на имеющиеся в памяти карты

Дополняя эту информацию данными эхолота, можно быстро находить ранее обнаруженные уловистые точки, не тратя время на поиски

Дополняя эту информацию данными эхолота, можно быстро находить ранее обнаруженные уловистые точки, не тратя время на поиски.
