Сообщества › Охота и Рыбалка › Блог › Рыбацкие самоделки 8. Установка эхолота в лодке.

Популярные разновидности подставок для спиннинга

Подставка, разработанная для удочки, разделяется на виды по следующим критериям:

• материал, положенный в основу;
• назначение;
• особенности конструкции;
• другие условия.

В основном рыбаки используют самодельные подставки из доступных комплектующих под удочки. Но есть и такие любители рыбной ловли, которые применяют магазинные подставки под удилища.

Для крепления рыбацкой снасти используют держатели следующих разновидностей:

• металлический держатель для удилища в форме рогачика;
• колышки из дерева (их изготавливают под удочку на берегу водоёма);
• комлевая стойка, созданная для спиннингов, предназначенных для ловли рыбы в хорошую, безветренную погоду (фидерное удилище фиксируется за рукоять, а недостаток данного метода крепления снасти заключается в том, что рыбак не замечает поклёвки при сильных ветровых порывах);

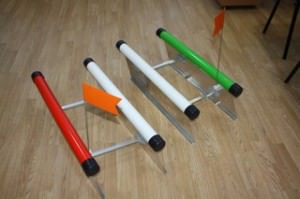

• род поды (простые по своей конструкции подставки для удочек, составными компонентами которых выступают тренога и 4 вертикальных трубки — стойки);
• универсальные стойки для удочек, которые легко собираются и разбираются;
• подставка для удилищ, устанавливаемая на мостки.

Чтобы создать подставку для удочки, подготовьте нужные для такой работы материалы. Многие рыболовы-любители выбирают для конструирования держателей деревянные колышки. Такое приспособление создаётся для спиннинга своими руками, но с применением острых предметов — ножа либо топора. Основой для самоделок служат прочные ветки деревьев, произрастающих вблизи водоёма.

Деревянная подставка, созданная под удилище своими руками, обладает следующими преимуществами:

• приспособления для фиксации удилища не нужно брать с собой из дома, они легко и быстро изготавливаются на природе, рядом с водоёмом;
• не нужно тратить деньги, чтобы закупить комплектующие для создания держателя;
• можно подобрать колышек с подходящими параметрами (высота, длина).

Применение деревянных подставок для удилища не всегда целесообразно и возможно. Вблизи водоёма иногда отсутствуют деревья или нет подходящего места для вбивания колышка.

Комлевые держатели применяются для ловли на фидерный спиннинг. Они обеспечивают качественную фиксацию рукоятке удилища, и оперативно передают сигналы рыбаку о минимальных прикосновениях добычи к наживке.

Комлевые подставки обладают следующими преимуществами:

• надёжность (стойка комлевого типа для спиннингов хорошо держит снасть, не давая ей смещаться в момент сильного ветрового порыва);
• компактность (держатель обладает небольшими размерами);
• комфортность применения.

Что касается недостатков, то комлевые держатели не всегда подходят для использования на конкретном водоёме. К тому же, если порывы ветра будут чересчур сильными, рыболов пропустит рыбацкую поклёвку.

Одинарные стойки для спиннингов — это ещё один распространённый тип держателей. Они разделяются на два типа — односоставные и двухсоставные. Некоторые рыбаки предпочитают использовать комбинированные варианты подставок, в которых передняя часть представляет собой классический рожок, а задняя — это комлевый держатель.

Достоинства одиночных стоек:

• надёжно удерживают удилище при возникновении сильного ветра;
• оснащены функцией регулировки по высоте;
• с ними можно рыбачить на разных точках водоёма;
• позволяют устанавливать удочки в большом удалении друг от друга (за счёт этого соседствующие снасти не мешают вываживать крупную добычу).

Одинарные подставки имеют и свои недостатки. Их нельзя применить в водоёмах, где дно усыпано камнями. Такие стойки не подходят для местностей с обрывистым берегом или тех участков, где земля укрыта деревянным настилом.

Отдельно стоит сказать о подставках род подах для удилищ. Данная разновидность стоек устроена очень просто. Род под — объединённые между собой в единую конструкцию подставки под удочки. Изделие имеет заднюю и переднюю части, оснащено опорой (4 трубочки) и треногой. Установка род подов допускается в любом месте прибрежной зоны водоёмов, они имеют регулируемый к берегу угол и выставляются по высоте на оптимальный для рыболова уровень.

Все вышеперечисленные разновидности держателей и подставок для рыбалки имеют свои особенности, преимущества, недостатки. Рыбак сам должен решить, какой из предложенных вариантов подобрать для своего спиннинга. В любом случае, конструкция должна быть максимально удобной и функциональной, обеспечивать хорошую чувствительность снасти при поклёвках.

Модель серии Elite-3x

В 2014 году этот производитель представил новую модель Lowrance Elite-3x, которая относится к бюджетной серии и оснащена улучшенной электрической схемой. Доступная стоимость этой модели сочетается с универсальностью и функциональностью, что неизменно сказалось на популярности эхолота у отечественных рыболовов. Благодаря применению современной автоматики, этот прибор способен определять структуру дна, показывать слои воды с резкими перепадами температур, отличается простотой в использовании.

Назначение и преимущества

Бюджетный эхолот семейства Elite-3x предназначается для рыбалки с резиновой и пластиковой лодки. Прибор имеет стационарное крепление приемника, встроенный трансивер и универсальное крепление.

К преимуществам этой серии эхолотов можно отнести:

• Простоту управления.
• Надежность.
• Качество сборки.

Эта модель получила фирменную систему Advanced Signal Processing, которая позволяет точно определять структуру, плотность и рельеф дна и глубину на месте ловли. Также этот прибор имеет встроенную память. Это дает возможность анализировать показатели эхолота во время рыбалки, чтобы позволить в последующем определить оптимальные стоянки рыбы на конкретном водоеме.

Функциональные возможности

Особенностью этой модели является наличие автоматических установок и ручного управления, что будет востребовано как начинающими, так опытными рыболовами. Активация встроенных установок в сонаре не представляет какой-либо сложности. Установленных программ будет достаточно для обеспечения качественной и максимально точной картинки состояния дна. Только при глубинах более 20 метров рекомендуется активировать ручной режим, что повышает качество работы эхолота.

Встроенный трансдьюсер работает на двух частотах, позволяя получать изображение с углом обзора в 20 и 60 градусов. Оптимальный показатель скорости движения лодки составляет 12 км/ч, что позволяет эхолоту максимально точно строить изображения, полностью отображая все подводные объекты, в том числе растительность, камни, коряги и рыбу. Использование сверхчувствительного сонара дает возможность рыболову получать изображения фотографического качества, что помогает выбрать оптимальное место для рыбалки и повышает вероятность поимки крупных трофейных экземпляров.

Эхолот модели Lowrance Elite-3x оснащается высококачественным цветным дисплеем с диагональю 8,9 сантиметров. Благодаря разрешению 320 на 240 пикселей обеспечивается великолепное качество изображения, а наличие led-подсветки позволяет даже в солнечный день с легкостью считывать показания эхолота. При необходимости пользователь может вывести на экран дополнительную информацию, в том числе показатель заряда аккумуляторной батареи, температуру воды и ряд других параметров.

Управление устройством осуществляется при помощи:

• Семи сервисных кнопок.
• Дополнительных программируемых клавиш.
• Четырехпозиционного курсора.

Для удобства использования имеется функция зуммирования, которая позволяет изменять масштаб, получая максимально точное изображение. Можно с легкостью настроить различные параметры работы устройства, что существенно упрощает использование рыболовного эхолота. Настройка эхолота Lowrance Elite-3x не представляет сложности, поэтому с такой работой справится каждый рыболов.

Имеется возможность расширения функционала гаджета, в том числе подключение датчика скорости, GPS модулей и других расширений, которые отвечают за возможности использования этого недорогого устройства. Можно с легкостью подключить дополнительный аккумулятор, что позволяет рыболову не беспокоиться о возможной разрядке штатной батареи.

Стоимость держателей спиннингов разных марок

Финансовый вопрос важен для любой покупки, и рыбацкая подставка на лодку для удочки здесь не исключение. Цены на спиннингодержатели зависят от материала изделия, известности бренда и особенностей конструкции устройства. В среднем по фирмам можно выделить следующие ценовые показатели:

1. Держатели канадской компании Scotty в зависимости от модели оценены в пределах от 350 до 2 000 рублей.
2. Фирма Колибри предоставляет свои фиксаторы удочек на лодку по ценам от 360 до 1 200 рублей.
3. Подставки под лодку Авача различной модификации продают за 700 и за 1000 рублей.
4. Компания Амфибалт оценивает собственные приспособления для установки спиннинга на ПВХ лодку в пределах 1000-1500 рублей.

Таким образом, самое простое устройство для фиксации удочек обойдется рыбакам всего в несколько сотен рублей. Но, следует помнить, что качественное дешевым не бывает. Если вам нужен регулируемый, надежный и износостойкий держатель, то придется потратить не менее 1 000 рублей.

Рыбацкие самоделки 8: Установка эхолота в лодке – окончание

После выбора угла установки и места для эхолота в лодке, можно приступить к самому монтажу. Существуют разные способы и методы установки, в зависимости от особенностей лодки и предпочтений рыбака.

1. Установка на жесткой лодке

Если у вас есть жесткая лодка, то установка эхолота проще всего будет осуществить с помощью специального кронштейна. Он закрепляется на борту лодки с помощью струбцин или других крепежных элементов. Затем на кронштейн закрепляется корпус эхолота, а датчик погружается в воду. Этот способ обеспечивает надежное крепление и удобный доступ к экрану и управлению устройством.

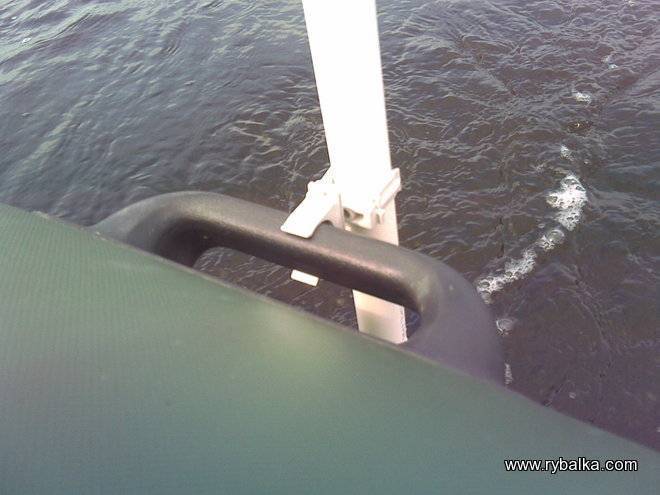

2. Установка на ПВХ-лодку

Если у вас ПВХ-лодка, то установка эхолота может быть несколько сложнее. Но есть несколько вариантов, как сделать это:

1. Закрепить кронштейн на корпусе лодки с помощью струбцин или других крепежных элементов. Затем на кронштейн закрепить корпус эхолота, а датчик погрузить в воду.
2. Использовать специальный выносной кронштейн, который крепится к корпусу лодки с помощью струбцин или других крепежных элементов. Затем на кронштейн закрепляется корпус эхолота, а датчик погружается в воду. Этот способ более универсален и позволяет выбирать место установки эхолота.
3. Использовать самодельные крепления из ПВХ. Для этого можно сделать специальный контейнер из ПВХ, в котором будет размещаться корпус эхолота. Контейнер закрепляется на лодке с помощью струбцин или других крепежных элементов, а датчик погружается в воду.

3. Подключение эхолота

После установки корпуса эхолота и погружения датчика в воду, необходимо обязательно подключить устройство к панели управления. В инструкции к эхолоту обычно указаны важные моменты по подключению, поэтому следуйте ей внимательно. Обычно подключение осуществляется через разъемы и провода, которые идут в комплекте с эхолотом.

Важно также выбрать место для экрана эхолота. Оно должно быть удобным для наблюдения и не мешать движениям рыбака в лодке

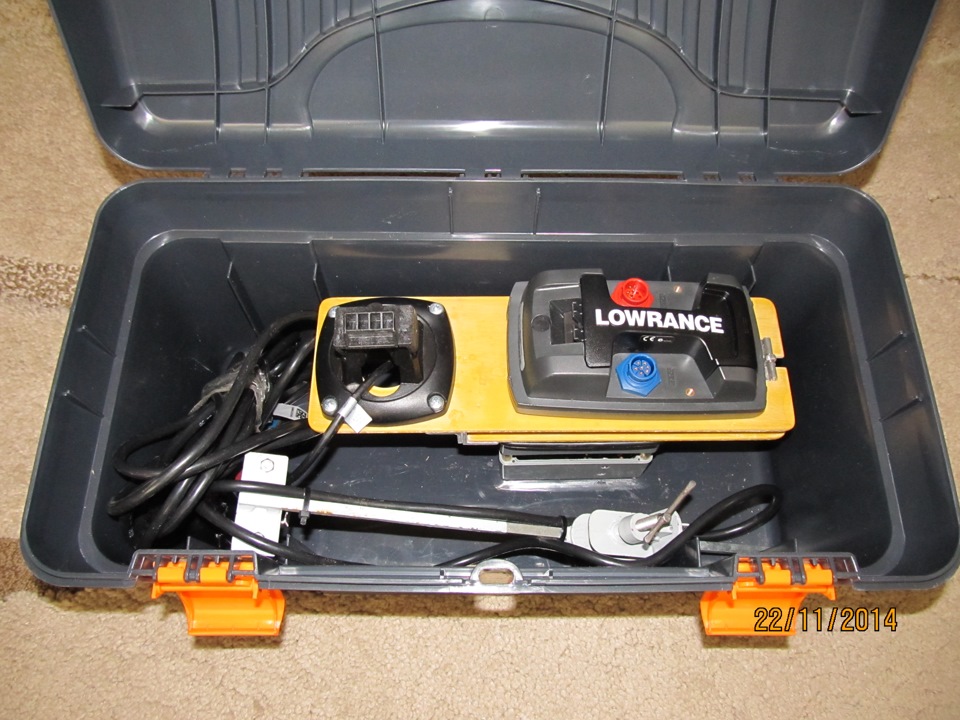

Экран можно закрепить на специальном кронштейне или использовать съемные панели для установки.

В зависимости от среды рыбалки, в которой вы планируете использовать эхолот, могут быть свои особенности установки. Например, если вы собираетесь рыбачить в маленькой реке или озере с многочисленными пузырьками, то датчик эхолота следует закрепить выше, чтобы избежать помех от пузырьков. Если рыбалка будет проходить в водоеме с множеством водорослей или других препятствий, то датчик эхолота следует закрепить ниже, чтобы обеспечить точное отображение дна.

Вопрос крепления датчика и монтажа кронштейна может быть решен с помощью официальных или самодельных конструкций

Важно учесть особенности лодки и выбрать наиболее подходящий вариант установки

Пять возможностей рыболовного эхолота

1. Анализ рельефной поверхности – вторая по полезности функция, присутствующая в каждом втором устройстве. Её применяют, чтобы определить стоянку хищников вроде щуки или окуня.
2. Анализатор скопления рыбных семейств – настраиваемая опция, облегчающая выбор точки ловли хищной и другой рыбы.
3. Контроль температуры и давления в режиме перманентного аналитического мониторинга – опция, позволяющая выявить уровень активности подводных обитателей.
4. Интегрированный GPS датчик помогает ориентироваться на водной поверхности, вне зависимости от типа водоёма, будь то река, озеро, водохранилище или море.
5. Определение глубины – стандартная опция анонсируемого прибора. На основе полученных данных рыбак настраивает удилище, подбирает приманку, выставляет грузила.

Выбор места для фиксации датчика

Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:

• Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

• Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
• Исключение даже небольшой вибрации трансдьюсера.

Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:

• Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
• Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
• Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.

Непосредственно экран эхолота чаще всего крепится:

• Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
• Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.

На работу чувствительного элемента не должна оказывать влияние турбулентность, возникающая при движении техники. Поэтому искать точку монтажа следует именно в процессе работы двигателя. Его лопасти с завихрениями воды не должны мешать функции навигатора. Эхолот для катера может устанавливаться и на транце, но датчик на этой площадке можно фиксировать только при условии, что винт не находится перед транцем. Когда отстраненная от внешних воздействий зона будет найдена, следует проверить возможность погружения устройства в воду и приступать к монтажу.

На этом этапе необходимо найти подходящее место для размещения установочной панели, на которой будет зафиксирован прибор. Его следует определять с учетом нескольких факторов. В первую очередь до монтажной точки должен дотягиваться кабель от самого датчика. При необходимости можно приобрести и некомплектный более длинный провод, но лучше обходиться штатной фурнитурой. Также выбирать место следует исходя из возможности доступа к эхолоту изнутри корпуса. Это позволит его надежнее установить и отрегулировать.

Учитываются и эргономические нюансы. Если не планируется использовать эхолот для катера на регулярной основе, то монтажные работы при установке и разборке должны быть максимально облегчены. К этому стоит добавить и доступность к монитору аппарата в процессе эксплуатации. Дисплей должен быть хорошо виден с обычной позиции пользователя.

• Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

• Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
• Исключение даже небольшой вибрации трансдьюсера.

Эхолоты с подводной камерой, модели для зимней рыбалки с видеокамерой

В рыболовной практике широкое распространение получили устройства – эхолоты, позволяющие определять с помощью отраженного сигнала расположение рыбных стай в водоеме, находясь в лодке или на льду. Однако на экран выводятся символы, не позволяющие точно идентифицировать вид предполагаемого трофея. Этого ущерба удается избежать, если использовать подводную камеру-эхолот, которая не только покажет, где находится объект наблюдения, но и как он выглядит.

Оборудование того и другого вида преследует одну цель – обнаружить в водоеме рыбу, ее размер, определить местонахождение, направление перемещения. Достигаются поставленные цели разными средствами. Рассмотрим, в чем суть каждого.

Эхолот

Устройство оборудовано сканером, исследующим водную толщу под рыболовом, располагающимся для ловли на льду или на плавающем средстве. Принцип работы таков:

• излучатель испускает сигналы частотой около 200 кГц;
• отраженный сигнал приходит на приемник;

полученный сигнал виден на дисплее в виде символов или картинки.

Чем дороже модель эхолота, тем четче и понятнее изображение на экране. С помощью этого устройства определяют рельеф дна водоема, наличие затопленных деревьев и других крупных объектов, но самое главное – видно, где находится рыба и куда она направляется.

Плюсы

Положительные стороны эхолотов в следующем:

• результаты сканирования не зависят от прозрачности воды, и муть не помеха для сигнала;
• устройство покажет результат при любой освещенности, даже в темное время суток или на большой глубине;

оборудование точно показывает глубину, на которой располагается рыба.

Минусы

• действительный рельеф определяется только при перемещении рыболова, в статичном состоянии у устройства нет информации для анализа;
• вид рыбы по эхолоту не определить, и приходится изучать значения символов, отображаемых на экране.

Этот вид рыболовного оборудования не требует особых навыков пользования электронными устройствами, но и при небрежном применении не даст нужных результатов.

Подводная камера

Любознательный рыболов хочет не только видеть символы на экране эхолота, но убедиться, что это действительно та рыба, которую он намерен поймать. В этом деле помогает подводная камера.

ПлюсыС ее помощью можно:

увидеть, что на выбранном участке водоема есть рыба, и определить ее вид и размер;
осмотреть окружающую подводную обстановку и убедиться в отсутствии препятствий для ловли в виде водорослей, веток, коряг и проч.;
детально исследовать рельеф дна;
проследить за реакцией рыбы на приманку, наживку, оснастку;
определить температуру в различных слоях воды, что важно для зимней рыбалки;
осветить выбранный участок, если видимость недостаточная;
выбирать удачный момент для подсечки.

В большинстве подобных устройств есть функция записи, и затем весь процесс ловли или интересные моменты можно сохранить для истории.

Минусы

• в мутной воде все функции камеры становятся бесполезными;
• длина кабеля камеры ограничена, и на больших глубинах ей не удастся воспользоваться;
• высокая цена такого рода устройств.

В зависимости от сложности камера имеет и соответствующие габариты: изображение может выводиться на экран размером с небольшой сматрфон, а может и размещаться в небольшом кейсе.

Оборудование предполагает, что в воде за поведением рыбы будет наблюдать электронный глаз. Однако есть осторожные виды подводных обитателей, которых посторонние предметы настораживают

Этот вопрос еще недостаточно изучен и к наблюдениям с подсветкой следует относиться осторожно

Два в одном

В последнее время на рынке рыболовного оборудования появились устройства, совместившие свойства эхолота и подводной камеры. В результате в одном блоке удалось скомбинировать положительные стороны обоих видов.

Видеокамера оборудована дисплеем, на который выводится картинка с каждого устройства или по очереди, или по своим секторам. Правильная настройка обеспечивает полную картинку подводного пространства, да еще подкрепленную данными эхолокации.

Если рыболов нацелен только на поимку рыбы, то достаточно эхолота, который покажет, где находится объект интереса. Если же есть намерение визуально проследить за поведением трофея, то используется подводная видеокамера. Оба устройства можно применять по отдельности, но есть изделия – подводные камеры-эхолоты, которые на одном дисплее покажут и результаты сканирования, и картинку в реальном времени о подводном мире.

Недостатки эхолота

Самый главный недостаток зимнего эхолота — это наличие одного луча. Следствием чего иногда является присутствие “слепых зон”, которые не попадают в луч и соответственно не отображаются на экране, т.к. луч датчика бьёт до ближайшей точки на дне. К примеру, под лункой свал, с 2 до 4 метров, от лунки идёт луч эхолота в форме обратного конуса, край луча по кратчайшему расстоянию попадает на глубину, скажем 3.5 метра и в этом случае основание конуса также будет находится на глубине 3.5 метра, а нижняя часть свала, от 3.5 до 4 метров будет в “слепой” зоне. В такой ситуации часто видно, что рыба поднимается за приманкой, когда приманка на полметра поднимается от дна и попадает в луч, а соответственно и на экран эхолота.

Вторым недостатком эхолота является сложность в определении размера и видового состава рыбы. Бывает видна стая, активность рыбы слабая, начинаешь подбирать приманку и проводку, на которые рыба лучше реагирует и в результате оказывается, что это стая ершей.

Инструкция по установке датчика Totalscan Lowrance

Датчик TotalScan – Инструкция по установке

Датчик может быть установлен четырьмя вариантами:

Используйте таблицу приведенную ниже,чтобы определить, какой вариант установки лучше всего подходит для вашей лодки/ параметры установки.

· Примечание: при монтаже датчика, убедитесь в том, что вокруг датчика нет ничего, что могло бы мешать лучам эхолота.

· Примечание: если датчик выходит из воды (на глиссирующем судне), он не работает.

Варианты монтажа датчика TotalScan

Крепление на транец (кронштейн транцевый) – 4 вариант

• Сохраняет датчик в воде, когда лодка на глиссере, что позволяет отслеживать дно на высоких скоростях

• Угол преобразователя может быть отрегулирован так, чтобы быть параллельно с водой

• Большая вероятность того, что датчик сталкиваясь с препятствия в воде добавляет сопротивление лодке

Крепление к гидролифту (jackplate) для мотора (кронштейн транцевый) – 1 вариант

• Датчик не в воде, когда судно на глиссере; защищает датчик и предотвращает сопротивление от датчика

• Угол преобразователя может быть отрегулирован так, чтобы быть параллельно с водой

• Позволяет монтировать датчик без сверления отверстий в вашей лодке

• Эхолот не отслеживает дно, когда датчик выходит из воды

Крепление «под ступенькой» кормы(кронштейн транцевый) – 3 вариант

• Датчик не в воде, когда судно на глиссере; защищает датчик и предотвращает сопротивление от датчика

• Угол преобразователя может быть отрегулирован так, чтобы быть параллельно с водой

• Эхолот не отслеживает дно, когда датчик выходит из воды

Крепление непосредственно на «ступеньку» (на кормовую банку) кормы (без кронштейна)

• Датчик не в воде, когда судно на глиссере; защищает датчик и предотвращает сопротивление от датчика

• Угол датчика не может быть отрегулирован так, чтобы находиться параллельно с водой

• Эхолот не отслеживает дно, когда датчик выходит из воды

Транцевый кронштейн в сборе

Транцевый кронштейн поставляется с двумя фланцевыми болтами и двумя фланцевыми гайками.

После установки датчика, убедитесь, что датчик регулируется, чтобы располагаться параллельно ватерлинии по горизонтальной и вертикальной оси при движении на скорости троллинга.

Крепление на транец(кронштейн транцевый)

Датчик может быть установлен на транце с помощью кронштейна. С этим вариантом крепления датчик может находиться в воде, когда судно выходит на глиссер, или может быть установлен таким образом, чтобы находиться в воде только, когда вы идете на скорости троллинга.

Принадлежности для транцевого крепления к корпусу из стекловолокна (в комплект не входят)

3 мм (1/8”) сверло (для направляющих отверстий)

Клей/герметик морской высокоскоростной для использования выше- или ниже ватерлинии

Принадлежности для транцевого крепления к корпусу из алюминия (в комплект не входят)

Клей/герметик морской высокоскоростной для использования выше- или ниже ватерлинии

Пластиковый изолирующий материал, такой как King Starboard (предотвращает коррозию между кронштейном и алюминиевым корпусом)

Для установки на транце с помощью транцевого кронштейна:

1. Выберите местоположение датчика и затем направьте кабель датчика к месту, где будет установлен дисплей.

2. Установите кронштейн датчика на транце, а затем выровняйте нижнюю часть датчика с нижней частью лодки. Используйте карандаш, чтобы отметить контрольные отверстия через щели в кронштейне датчика.

3. Просверлите направляющие отверстия в транце лодки.

4. Нанесите герметик для направляющие отверстия.

5. Совместите пазы кронштейна с направляющими отверстиями и закрепите кронштейн на транце с помощью прилагаемых винтов.

6. Для регулировки положения датчика, ослабьте винты и переместите кронштейн вверх или вниз.

7. Подключите кабель датчика к порту дисплея эхолота.

После того, как датчик подключен и ваша лодка находится на воде, проверьте совпадает ли изображение слева и справа стем, что находится у вас под лодкой слева и справа, и в случае необходимости поменяйте лево и право в функциях дисплея. Обратитесь к руководству по эксплуатации дисплея для получения дополнительной информации.

Крепление к гидролифту (jackplate) для мотора (кронштейн транцевый)

Транцевый кронштейн датчика может быть установлен внутри или снаружи j ackplate, путем бурения через jackplate, а затем закрепить болты через отверстие в боковой части кронштейна в jackplate. На рисунке выше показан транцевый кронштейн установленный внутри jackplate.

Примечание: эхолот не видит дно, когда датчик не находится в воде.

Принадлежности для крепления к гидролифту ( Jackplate ) (в комплект не входят)

Кораблики для троллинга

Многим рыболовам доводилось видеть проходящие по реке или водоему плавсредства на малой скорости с заброшенными в воду спиннингами. Это троллинговая ловля хищной рыбы. Несмотря на кажущуюся простоту ловли, у троллинга имеется много нюансов, которые влияют на успех рыбалки.

При одновременном использовании нескольких удочек появляется необходимость распределять приманки по глубине и ширине. В одних случаях это делается, чтобы избежать перехлестывания лесок спиннингов. В других случаях это необходимо для облавливания разных горизонтах. Одним из таких приспособлений является кораблик или планер для троллинга.

Установка держателя на лодку

Перед тем как установить эхолот, необходимо подобрать подходящее для его крепления место

Выбор места следует осуществлять с учетом того, что в креплениях заводского производства в качестве комплектующего может входить кронштейн, а также необходимо принять во внимание конструкцию и форму надувной лодки. Датчик эхолота должен быть обязательно полностью погружен в воду находясь на плоскости, параллельной поверхности воды

Если датчик расположит под каким-либо углом, то показания эхолота могут быть некорректными.

Также при установке датчика следует опираться на тот факт, что при движении лодки происходит подсос воздуха под ее дно. Образовавшиеся пузырьки воздуха при попадании на излучатель устройства могут создавать значительные помехи при считывании прибором поверхности дна и выводить на экран эхолота неверные данные. Потому для установки датчика следует выбирать такое место, в котором влияние пузырьков воздуха на снятие показаний будет минимальным.

В катерах и небольших по размерам лодках датчик, как правило, удобнее всего установить за кормой. Кронштейн для крепления эхолота заводского производства при таком расположении очень неудобен и столкновение с каким-либо препятствием по причине своей излишней прочности может привести к потере транца. В таком случае лучше заменить заводской кронштейн самодельным, сделанным своими руками из алюминиевой и пластмассовой трубок. Нелишним будет предусмотреть и возможность отбрасывания крепления при случайном столкновении с каким-либо препятствием.

Для вклейки необходимо подобрать тот участок днища, который обычно расположен рядом с килем, и обеспечивающим параллельное расположение датчика относительно водной глади. Для установки следует аккуратно снять все требующиеся слои внутри конструкции корпуса, оставив при этом только внешнюю оболочку.

Датчик вклеивается при помощи эпоксидной смолы, надежно прижимается к наружному слою корпуса лодки. После того как смола схватилась, необходимо заполнить ею все оставшееся вокруг датчика пространство. Внешняя оболочка лодки по причине своей малой толщины не будет создавать помех при работе эхолота.

При закреплении эхолота на резиновой лодке прочность не так уж и важна, потому кронштейн можно крепить даже к липучке. Но лучше все-таки выбрать место для установки устройства на более надежном основании, к примеру, на сиденье лодки. Для этого необходима трубка из алюминия диаметром 15-20 мм, у которой один конец сплющивается и в нем просверливается отверстие, предназначенное для крепления. Этот конец следует загнуть под прямым углом на расстоянии в 30-50 мм от края трубки. С помощью этого конца трубка закрепляется на сиденье, в котором также просверливается отверстие.

Вся трубка аккуратно сгибается таким образом, чтобы она обогнула баллон лодки и вертикально входила вниз. На высоте примерно в 10 см от уровня воды трубку необходимо обрезать. Конец сплющивается и в нем просверливается отверстие. Через получившееся отверстие посредством винтового зажима закрепляется пластина с датчиком эхолота через специальную резиновую прокладку. Таким образом, при подплытии к берегу или иному препятствию, датчик можно спокойно поднять.

http://winter-fishing.ru/fishing-tackle/tech/ystanovka-eholota/http://www.prospinning.ru/ekholoty/224-ustanovka-ekholota-na-motornykh-sudakh.htmlhttp://sonarmaster.ru/sensor/installation-sensor/http://fb.ru/article/352118/kak-pravilno-ustanovit-eholot-na-katerhttp://ulov.guru/gadzhety/eholoty/pravilnoe-kreplenie-datchika-eholota-na-trance.html

голоса

Рейтинг статьи
