Как изготовить формы для литья грузил своими руками

Литье грузил

Сейчас можем приступить к отливке свинцовых грузил! Для этого нам пригодится проволока для ушек, свинец, горелка либо тигель и струбцина.

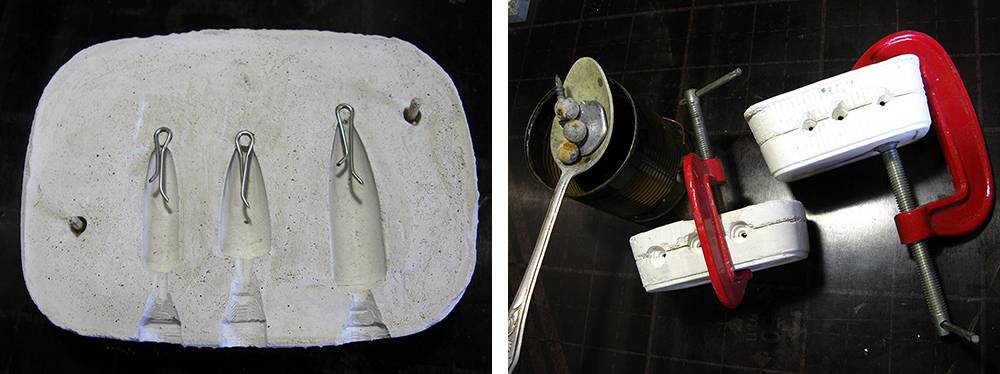

Из проволоки сгибаем с помощью круглогубцев ушки и вкладываем их в форму.

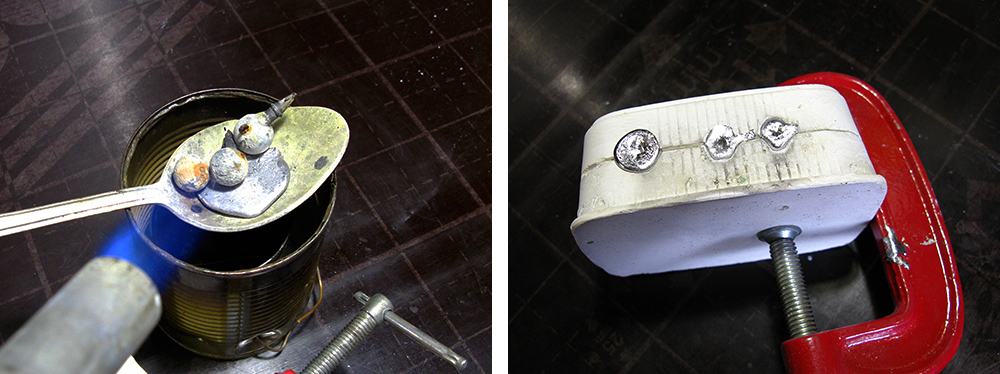

Две половинки формы соединяем и закрепляем струбциной.

Расплавляем свинец. У меня идут вход старенькые чебурахи, шиномонтажные грузики и остальной свинцовый лом. Разогреваю свинец газовой горелкой, на это уходит практически считаные минутки, весьма комфортно! Дальше заливаем свинец в литники и даём остыть, т.е когда заливаешь в последнюю форму, 1-ая уже остыла, всё весьма стремительно!

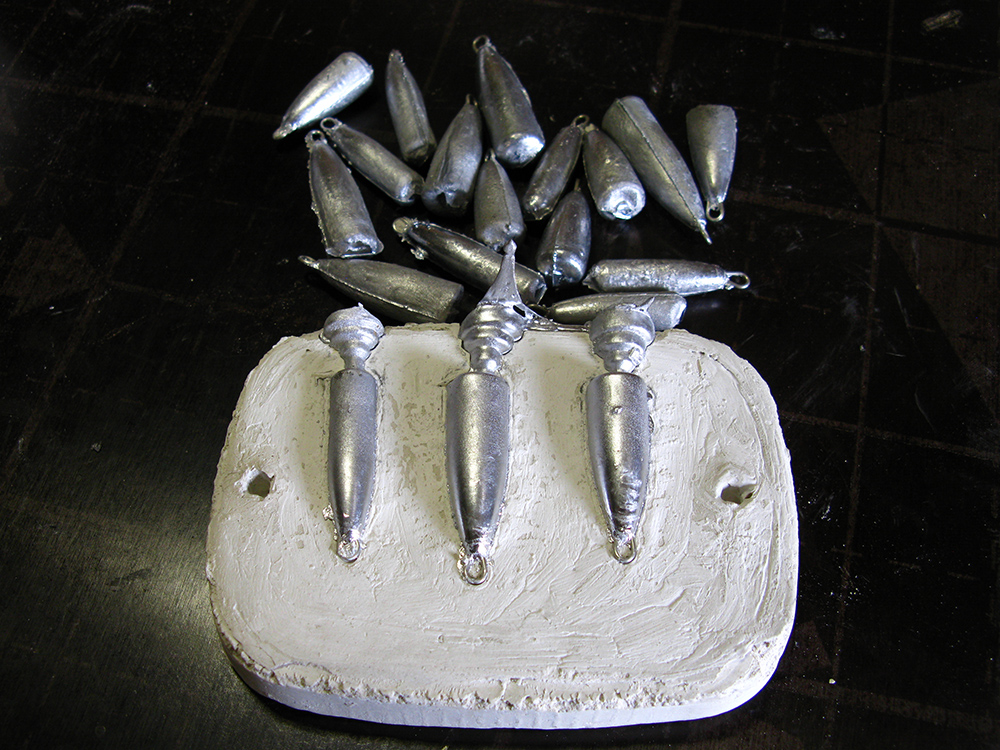

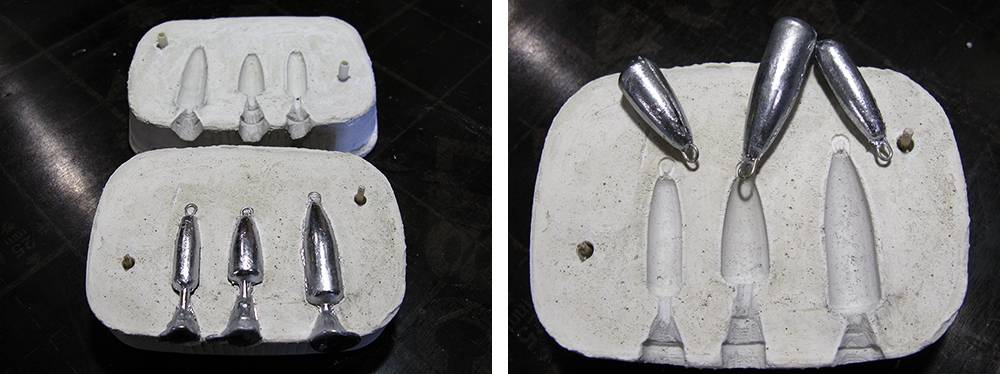

Сейчас разъединяем форму и извлекаем наши грузы.

Дальше повторяем в таковой же последовательности.

Отливаются груза весьма стремительно, время от времени я перед рыбалкой вспоминаю, что завершился груз определенного веса, и здесь же, практически за 20 минут отливаю десяток-полтора подходящих мне грузиков. Времени это занимает, меньше чем на поход в магазин за этими же грузами)

Таковым образом можно экспериментировать с формами и весами грузил, изобрести какую-то особую форму грузила, которых нет в магазинах. К примеру, в прошедшем сезоне я экспериментировал с грузами «палочка», делал несколько вариантов незацепляемых грузил с различными длинами и поперечниками. Вес таковых грузил «палочек» можно уменьшать прямо на рыбалке, благодаря маленькому поперечнику 6 и 8 мм (если необходимо уменьшиться в весе, можно просто откусить кусачками часть грузила). Также благодаря таковым поперечникам груз проходит 95% зацепов!

Очередной наипростейший вариант формы для отливки грузов — «пуля» для каролины. Для производства таковой формы нужно залить гипс в всякую довольно высшую форму, я брал крышку от аэрозольного баллончика, и просто поместить острой стороной смазанные этим же кремом эталоны пуль сверху в застывающий гипс — всё, форма готова.

Для отливки таковых пуль нужно вставить в форму «закладную» из сталистой проволоки, смазанную обыденным туалетным мылом, и сверху залить свинец. Фактически и всё.

Закладная извлекается из пули, оставляя отверстие для лески.

Как сделать формы для отливки грузика

Формы для отливки грузил своими руками также достаточно просто сделать из гипса или силиконового герметика. Очень оригинальным и в то же время простым решением является изготовление формы для литья из силиконового герметика типа «Гермесил» или любого аналогичного. Критерием выбора герметика является способность выдерживать высокие температуры без изменения свойств материала. Большинство бытовых герметиков имеют верхний температурный предел порядка 150—180°С. Это вынуждает использовать для литья грузил не свинец (температура плавления около 350°С), а специальные сплавы, имеющие более низкую температуру плавления. В первую очередь речь идет о сплавах Вуда, Розе и типографском (температура плавления от 60 до 110°С). При использовании именно этих сплавов силиконовая форма будет служить очень долго без ухудшения качества отливок.

Читать также: Обозначения в электронике схемах

В случае со свинцом форма из бытового герметика выдерживает до 10 отливок, причем качество каждого последующего груза становится хуже за счет постепенного выгорания герметика по всей площади соприкосновения расплавленного свинца с формой. В настоящее время силиконовый герметик легко купить в авто-магазинах или магазинах, торгующих стройматериалами. Такая силиконовая форма, несмотря на удивительную эластичность и кажущуюся ненадежность, с легкостью выдерживает высокие температуры и большое количество отливок. К тому же силиконовый герметик дает рыболову потрясающую возможность практически идеально повторить любую, даже самую сложную, форму грузила или спиннинговой приманки.

Форма для грузиков

Сама форма грузиков изготавливается очень просто. Берется небольшая коробочка, которая затем до краев заполняется силиконовым герметиком. Во время заполнения нужно следить за тем, чтобы в герметике не было пузырей. Далее грузик или приманка, которую вы собираетесь повторить, смазывается раствором воска или парафина в бензине, высушивается и опускается на проволочке в коробочку с герметиком так, чтобы она была полностью погружена в герметик, но при этом не касалась стенок коробочки. В таком взвешенном состоянии образец будущего грузика для рыбалки или приманки должен находиться до полного затвердевания герметика. Процесс полимеризации силиконового герметика по всему объему формы не ровномерен, и полное затвердевание силиконовой формы может растянуться на пять-шесть дней. Поэтому не стоит доставать образец из формы до тех пор, пока не произойдет полной полимеризации.

Этот момент легко контролировать путем периодического аккуратного ощупывания формы. Полностью застывший герметик должен напоминать по консистенции хорошо надутый футбольный мяч. Далее сверху аккуратно вырезается небольшое отверстие-литник, через которое за счет эластичности герметика извлекается образец. После этого силиконовая форма отделяется от коробки и становится полностью готовой к многократным отливкам. Заливка свинца в такую форму и извлечение готового грузика сделанного своими руками или приманки происходит через одно и то же отверстие литник. В момент извлечения готового образца форма каждый раз растягивается и как бы «выплевывает» его, после чего моментально принимает первоначальный вид и снова готова к новым и новым отливкам. Плюсы формы из силиконового герметика очевидны: она очень дешевая, чрезвычайно простая и в то же время достаточно надежная. Помимо форм для ушастиков в виде шара очень рекомендуем вам сделать несколько форм для отливки типа чечевица. Внешне такое он несколько напоминает приплюснутую с боков косточку сливы. Чечевица легче шаровидного ушастика, но за счет своей формы гораздо легче проскальзывает сквозь сомкнутую пасть рыбы, значительно улучшая подсечку. Наиболее актуально использование чечевицы при ловле судака с его бульдожьей хваткой. Вот такие простые советы как можно сделать грузики для рыбалки своими руками и без финансовых затрат для вас.

Формы для регулярного использования

Гипсовая форма, даже очень хорошо сделанная и высушенная, рано или поздно разрушится и придется делать новую или использовать изделие, подходящее для частого использования.

Конечно же, для многократного использования лучше всего подойдут формы из жаростойкой стали или чугуна, но сделать такие самостоятельно практически невозможно. А вот цемент неплохо подходит для создания плавильной формы, правда для этого потребуется немного потрудиться.

Читать также: Инструмент для правки шлифовальных кругов

Материалы и инструменты для многоразовой формы:

• материал для опалубки (деревянные доски);
• жидкое мыло;
• цемент;
• круглый надфиль;
• мелкая наждачная бумага;
• струбцина;
• цилиндрики для закладки в заливное отверстие;
• проволока для изготовления петель для грузила.

Для многократного использования лучше всего подойдут формы из жаростойкой стали или чугуна, но сделать такие самостоятельно практически невозможно Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

1. Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
2. Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
3. Приманки на основе феромонов.

Как заливать гипс в форму. Как рассчитать количество гипса на форму?

Если у вас покупные формы, то можете поинтересоваться у продавца, какое количество гипса и воды нужно. Но бывает и так, что делая делая по совету продавца у вас получается очень много смеси или раствор получается слишком жидким или густым . Очень много зависит от того какая вода у вас и сам гипс.К примеру, я работаю, как сказал выше, с Магмой Г6, разбавляю его водой 1 к 1-му, т.е. в 1 килограмм гипса добавляю 1 литр воды, смесь получается идеальная. Мой очень хороший знакомый, также работает с этим гипсом, но живет он не в России, а в Казахстане и добавляет воды 0,8 литра на это количество гипса. Вода у всех разная и это факт.

Теперь расскажу как я опытным путем определяю количество ингредиентов для новых форм. Беру сухой гипс, заполняю им форму, сверху срезая остатки шпателем. Затем пересыпаю его в ведро и взвешиваю. Убираю из этого количества примерно 30%. Разбавляю водой 1 к 1 с водой и делаю заливку. Если раствора получилось много, то примерно “на глаз” убираю в равном соотношении гипс и воду и снова делаю заливку. Если смеси не хватило, чтобы полностью заполнить форму, то добавляю и т.п. Таким способом вы можете узнать необходимое количество, главное не забыть все и записать в блокнот.

Кстати заметил такую закономерность, если на 1 форму, например, у вас уходит 1 кг гипса и 1 литр воды, то не факт, что на 2 формы у вас уйдет 2 кг гипса и 2 литра воды. Как показывает практика, на 2 формы требуется чуть меньше каждого ингредиента.

Изготовление простых одноразовых форм

Самое простое – это изготовление грузил из свинца при помощи гипсовой или песчаной формы. Такой способ имеет ряд несомненных плюсов:

• доступность и распространенность материала;
• свинец плавится при относительно небольшой температуре – 320°С;
• простота изготовления.

Использование свинца и гипса при самостоятельной выплавке грузил имеет несколько существенных нюансов:

• при температуре около 200°С из гипса начинает активно испаряться вода, что приводит к разрушению его структуры и раскалыванию изделия;
• свинец при застывании впрессовывается в гипс, что делает практически невозможным извлечение грузила без разрушения формы;
• заготовка из гипса имеет большое количество микропор, что приводит к необходимости полировки готового изделия.

При использовании вместо гипса песка значительно упрощается процесс подготовки формы, однако повышаются требования к материалу короба, в котором будет находиться заготовка при заливке свинца, желательно использовать опору из металла. Само изделие будет несколько менее эстетичным и потребует серьезной полировки.

Хрупкость, разрушение структуры гипса при испарении воды делает затруднительным использование этого материала для многоразового использования. Однако в качестве одноразовой и простой в изготовлении пресс-формы, гипс подходит как нельзя лучше.

Чтобы сделать форму для простого грузила нужно:

1. Подготовить короб для заливки формы, он должен состоять из двух частей, плотно монтирующихся друг на друга, можно использовать небольшие дощечки, скрепленные винтами;
2. Развести гипс до сметанообразного состояния, при этом нужно стараться, чтобы в полученной смести не было пузырьков воздуха, так как на их месте потом появляются пустоты;
3. В нижнюю часть короба заливается первый слой гипса, который должен немного застыть;
4. В гипс до половины погружается нужное грузило и с помощью сверла, сбоку от заготовки, в гипсе делается отверстие для заливки свинца (в эти отверстия лучше вставить подходящие по размеру цилиндрики);
5. Поверхность застывшего слоя смазывается растительным маслом, чтобы после можно было легко разделить половинки формочки;
6. Сверху устанавливается вторая часть короба, в которую заливается гипс;
7. После застывания всей конструкции короб разбирается, разделяются обе части формы и вынимается грузило и цилиндрики заливных каналов;
8. Форма зачищается и покрывается изнутри слоем сажи при помощи копоти от горящей свечки;
9. Закрепляются ушки и петли для грузила, формочка собирается и закрепляется проволокой;
10. Готовая форма должна хорошо просохнуть, для этого её нужно поместить в сухое место на 1-2 дня или использовать духовку.

Создание цементной формы довольно затратное по времени, это связано с относительно долгим застыванием смеси.

Сам процесс создания формы выглядит примерно так:

1. Изготавливается опалубка, желательно разборная;
2. Внутренняя поверхность опалубки покрывается жидким мылом и устанавливается на ровную поверхность, также обработанную мыльным раствором;
3. Опалубка наполняется раствором цемента;
4. В ещё не затвердевший цемент, наполовину погружается нужная заготовка;
5. Цемент должен полностью застыть, на это может потребоваться 1-2 дня;
6. После полного высыхания цемента, опалубка разбирается и снова собирается для следующего заполнения;
7. Первая, застывшая половина, вместе с торчащей заготовкой смазывается мылом;
8. Заготавливается вторая половинка формы, в неё заливается цемент;
9. Первая половина с поверхностью, покрытой мыльным раствором, устанавливается на вторую часть формы;
10. Цемент снова застывает;
11. После высыхания цемента в обеих половинах формы, круглым надфилем растачиваются центральные конусовидные отверстия в каждой половине для заливки свинца, также делается два боковых канала для отвода воздуха;
12. Поверхность формы для грузила обрабатывается наждачкой;
13. Перед заливкой половинки формы плотно скрепляются струбциной.

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

• Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
• Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
• Приманки на основе феромонов.

Зимняя палатка для рыбалки своими руками…

Лодочный электромотор своими руками

Ледобур из шуруповерта своими руками

Донные снасти своими руками

Самодельная подставка под удочку

Как сделать транец навесной для лодки ПВХ?…

Все больше поклонников джиговой ловли хищника предпочитают использовать подвижный монтаж приманки и груз-головки. Для этого требуется набор ушастых грузил («чебурашек»). И чем больше опыт у спиннингиста, тем больше нужно головок для оптимальной работы приманки в любых условиях ловли. В продаже имеется стандартный весовой ассортимент, который имеет дискретность в 5 г. Поэтому и приходится рыболовам придумывать способы изготовления грузил чебурашек своими руками, которые отличаются массой в 1 г. И хотя сделать ушастое грузило не так-то и просто, но для настоящего рыболова не существует преград при достижении поставленной цели.

Как выбрать съедобные силиконовые приманки, все плюсы и минусы известных фирм-изготовителей этих приманок. Читайте в нашей статьей хит-парад съедобных силиконовых приманок

Итак, цель определена, необходимо искать способы ее воплощения в реальность. Чтобы сделать грузило чебурашку, можно воспользоваться несколькими вариантами изготовления форм для отливки.

Формы

При выборе материла для литейной формы необходимо помнить простую истину, чем проще она в изготовлении, тем быстрее выходит из строя. В основном рыболовы используют гипсовые и металлические конструкции (фото 1, 2)

Гипсовая форма. Это быстрый и простой способ сделать копию имеющегося грузила. Но такая конструкция способна выдержать отливку 5-10 грузил. Для основания формы подойдет пустая картонная коробочка, например, из-под спичек. В нее заливается гипс сметанообразной консистенции и вдавливается имеющееся ушастое грузило до середины. Когда масса застынет, «чебурашка» аккуратно извлекается, а затем аналогично делается и вторая половинка. Теперь остается совместить две половинки и сделать острым предметом отверстия для выхода воздуха. Чтобы половинки прилегали правильно, нужно установить два штыря из кусочков проволоки или гвоздей (фото 3)

Металлическая форма. Сделать такую надежную форму можно при наличии металлообрабатывающего оборудования. Так для придания габаритов потребуется помощь фрезеровщика, а чтобы сделать полусферы и отверстия, нужен сверлильный станок. Полусферы можно сделать сферическими борфрезами, а отверстия для выхода воздуха и штырей выполняются сверлом соответствующего диаметра (фото 4, 5)

Деревянная форма. В качестве материала нужна плотная древесина, например, дуб. Обработка очень похожа на изготовление металлического аналога.

Материал

Основным материалом для изготовления разных видов грузил у рыболовов является свинец. Это объясняется его доступностью, небольшой температурой плавления и высокой плотностью. Но чтобы сделать набор грузил с дискретность 1 г, потребуется много разных форм. А выход из этой неприятной ситуации достаточно прост. Нужно раздобыть немного олова. Этот химический элемент имеет меньшую плотность, чем свинец, но эти металлы прекрасно сплавляются друг с другом. В итоге, комбинируя с массовыми долями свинца и олова, можно добиться получения нескольких образцов из одной формы с разными массами. Разница может составлять от 1 до 10 г (фото 6, 7, 8, 9)

Немного терпения и набор «чебурашек» станет самым полным среди друзей-спиннингистов (фото 10, 11)

Литейная операция

При работе с расплавленным свинцом и оловом следует помнить о простых, но необходимых правилах безопасности. Чтобы формы легко разбирались после остывания, желательно смазать их кусочком свиного сала. Не стоит на кухонной плите плавить грязный аккумуляторный свинец. Лучше переплавить его на свежем воздухе, избавившись от шлама и вредных испарений. Тогда при заливке формы удастся исключить попадание грязи внутрь грузила.

Сделать набор ушастых грузил своими руками можно при наличии желания у рыболова. Когда включится смекалка, то для достижения цели будут найдены не только эти, но и другие практические решения. Зато потраченные усилия будут сполна оправданы на рыбалке.

Технология изготовления грузил из свинца в домашних условиях

Отливка свинцовых грузил несмотря на легкость технологии и доступность материалов все-таки является мини металлургическим производством, поэтому прежде чем приступить к работе необходим хотя бы поверхностно изучить основы плавления металлов

И хотя здесь ничего особенного нет, прислушаться к советам и указаниям очень важно – от этого зависит и результат работы и безопасность проведения работ

Материалы

Для работ понадобится несколько видов материалов – гипс, картон, скотч, бечёвка, воск или парафин, и конечно, свинец.

Для изготовления форм обычно используется гипс или алебастр. Гипс по сравнению с алебастром надежнее, но алебастр доступнее. Эти два материала необходимы для изготовления форм отливки.

Вспомогательным материалом для работ будет воск или парафин. Их них изготавливаются макеты будущих грузил.

Для фиксации половинок форм применяется струбцины, но дешевле и проще использовать бечевку или бельевую веревку, или уж совсем по-современному скотч.

Свинец для переплавки можно найти на любом пункте приема металлолома. В утиль сдается не только лом аккумуляторных батарей, часто в лом попадают кабели связи в свинцовой оболочке, сплавы свинца – баббит или типографский свинцовый шрифт.

Изготовление формы

Классический метод изготовления формы состоит в лепке из воска или парафина модели грузила и дальнейшей отливке из гипса или алебастра многоразовой формы.

Из воска или парафина делается несколько моделей грузил. В принципе можно использовать и пластилин, но тогда, чтобы модель отделилась от гипсовой формы необходимо будет ее смазать вазелином или кремом для рук на жировой основе. После получения моделей делается раствор гипса и заливается в пластиковую или картонную форму, так чтобы верхняя поверхность была максимально ровной. До момента окончательно застывания гипса в него до половины вдавливается модель на расстоянии 1-1,5 см от верхнего края формы. После окончательного застывания вся поверхность, включая и модель смазывается вазелином, солидолом или кремом на жировой основе и заливается сверху гипсом

При заливке обращается внимание, чтобы высота обоих форм была одинакова

Форма для грузил из свинца

После высыхания формы разъединяются, модель вынимается, а место, где был воск, очищается от остатков жировой смазки. После окончательного высыхания гипсовых форм острым ножом или кончиком толстой иглы делаются борозды от формы до поверхности. Эти каналы необходимы для отвода воздуха с полости заливки. В верхней части делается горловина для заливки металла.

В принципе, температура плавления свинца позволяет делать грузила и без отливки форм из гипса. В качестве формы можно использовать деревянные бруски, картофель или свеклу, даже свернутую в конус в несколько слоев обычную офисную бумагу можно отлить неплохое грузило.

Литье грузил

Перед отливкой рекомендуется измельчить свинец. Для плавки достаточно добиться размеров металла весом в 10-20 грамм. Это необходимо для того, чтобы металл расплавился полностью, и достиг температуры литья в 400-450 градусов.

Форму соединяют и плотно связывают веревкой, скотчем или прижимают винтовой струбциной. Делают это плотно, но не слишком жестко, чтобы форма не треснула от температуры металла.

Расплавляют свинец в плавильной чаше или ложке. Опытные рыбаки используют для этих целей обычный половник с выгнутой ручкой или большую ложку из нержавейки. После расплавления свинца с поверхности металла убирается пленка. Форма нагревается в течение 5-7 минут.

После того как металл приобрел необходимую текучесть он аккуратно вливается в горловину отливки, пока из воздушных каналов не начинает появляться расплавленный металл. После того как все горловины будут заполнены форма оставляется остывать при комнатной температуре.

Раскрывание формы рекомендуется делать через 4-6 часов после заполнения.

Окончательная обработка

После того как литье остынет, приступают к разъединению форм и выемке отливок. Сначала снимают одну часть, а потом, аккуратно вынимают литье из второй части формы.

Получившиеся наплывы из свинца откусываются кусачками или срезаются ножом. Следующим этапом идет проделывание отверстий в грузилах. Обычно это делается при помощи шила или толстой иглы. А придание окончательной формы делается при помощи наждачной бумаги надфиля.

Как выглядят готовые грузила из свинца

Вот так просто при помощи элементарных инструментов и доступных материалов можно вылить необходимое количество грузил самой разной формы. Сегодня с доступностью технологий и материалов отливать грузила становится еще легче, ведь на рыбацких форумах можно заказать не только готовые грузила но и целые наборы с уже готовыми формами для литья и всеми необходимыми инструментами.

Изготовление формы из алебастра для отливки самодельного грузила.

Для начала потребуется модель грузила. Можно либо использовать в качестве модели готовый груз, либо изготовить ее из пластилина или любого другого материала. Готовая модель грузила покрывается тонким слоем вазелина, чтобы потом ее можно было легко извлечь из формы.

Из картона делается коробка размером с двеспичечные. Берется алебастр и разводится водой до консистенции густой сметаны. Коробка из картона заливается алебастром до половины высоты. Пока алебастр не схватился, в него до половины своей толщины опускается подготовленная модель грузила. В местах, где будет литник и выпор, укладываются спички, также смазанные вазелином.

Дается время на схватывание алебастра, около 30 минут. В получившейся половинке формы по углам вырезаются конусообразные углубления. Они потом помогут половинкам формы совместиться без перекоса и смещения.

Из толстой бумаги вырезается полоска шириной около 1 см и складывается пополам. Она укладывается на свободное место в половинку формы сгибом внутрь. Назначение этой полоски — упростить разъединение половинок формы после изготовления. Не вынимая модель, на ее поверхность и поверхность половинки формы наносим очень густой раствор мыла. Можно воспользоваться тем же вазелином). Этот слой требуется для разделения половинок формы после ее высыхания.

Разводится вторая порция алебастра, коробка заполняется им до конца. Дается выдержка около часа для полного схватывания алебастра. Далее половинки формы разъединяются, модель и спички извлекаются, вырезается конус под литник. Форма помещается в теплое место и выдерживается до полного испарения влаги. В духовке достаточно 1—2 часов, при комнатной температуре и сухом воздухе — 1—2 дней.

Перед первой заливкой свинца форму следует прокалить нагазовой плите для полного испарения влаги, в противном случае она растрескается при изготовлении первого же экземпляра грузила.

Где можно отливать?

Свинец очень легко расплавить при температуре 327,5 градусов.

Этот метод опасен. Пары свинца отравляют организм, и есть вероятность возгорания. Если вы всё же решили работать на кухне, обязательно откройте окна или включите вытяжку.

Предпочтительнее выглядит плавка свинца на костре. Так нет риска получить отравление, и в помещении не будет неприятного запаха. Недостаток данного метода — продолжительность процесса. Поддерживать пламя нужно долго, тратится много дров. Ни в коем случае нельзя плавить под дождём, так как попадание воды в жидкий металл приведёт к образованию брызг.

Мнение эксперта
Книпович Николай Михайлович
Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Самый лучший, но и самый затратный способ — работа с электротигелем. В нём можно быстро и безопасно расплавить большое количество металла, причём сделать это дома, в гараже или на улице.
