Держатель для спиннинга на лодку своими руками, виды, чертежи

Способы закрепления держателя на лодке

Для того, чтобы держатель исправно выполнял свои задачи и правильно функционировал его следует правильно закрепить на корпусе. Существует несколько вариантов крепления:

С помощью соединений из болтов. Данный вариант подходит для лодок, которые изготовлены из стальных или деревянных материалов, ведь в надувных лодках невозможно сделать отверстие.
При помощи соединений из шурупов. Его можно использовать как на надувных, так и на лодках из дерева. На фотографии держателя спиннинга на лодке мы можем увидеть, что данный вариант крепится к элементам конструкции лодки из дерева либо же пластика (скамейка или транц). Недостатком такого крепления является то, что шурупы могут расшататься, и конструкция сломается, вследствие чего может произойти потеря спиннинга.
С помощью струбцин. Такое крепление поможет сохранить внутреннее строение резиновой или надувной лодки. Минусом данной конструкции является то, что фиксируют ее обычно на скамейки либо же на моторе лодки, что значительно повышает дискомфорт рыбака.
С помощью использования клея. В современном мире существуют очень устойчивые и крепкие составы клейких материалов, что позволяет надежно закрепить приспособление на лодке. Данный вариант считается лучшим среди владельцев ПВХ лодок, так как он совсем не вредит корпусу плавательного средства.

В целом, можно сказать, что вариантов крепления существует достаточно много, но стоит понимать, что не все способы подойдут именно для вашего типа лодки.

Держатели спиннингов в ПВХ лодку

Крепление датчика эхолота своими руками выполнить просто. При этом кронштейн может быть съемным. Это один из лучших вариантов крепления для ПВХ-лодок и плавательных средств с жестким каркасом. Такой кронштейн позволит регулировать положение датчика.

Чтобы изготовить представленную конструкцию самостоятельно, необходимо подготовить ряд материалов. Представленный кронштейн изготавливают из металлической трубы. Потребуется металлопластиковая труба. Она должна иметь диаметр около 1,5 см, а длину – 1 м. Металлическая труба должна иметь диаметр 1,6 см. В нее будет помещен пластиковый шланг.

Если вы постоянно выходите на водоем на одной и той же посудине, то можно крепление датчика эхолота сделать постоянным, просто приклеив его в нужном месте конструкции плавательного средства. Этот вариант возможен как для ПВХ лодки, так и для стеклопластиковой. Вклейка ведется при помощи эпоксидного клея, он после схватывания обеспечивает надежное и прочное соединение.

Для деревянной лодки можно предусмотреть монтаж трансдьюсера на болтах или шурупах, дополнительно прогрунтовав и прокрасив место крепления. В качестве красящего состава можно использовать битумную мастику или яхтный лак.

В том случае, когда вы рыбачите на спокойном водоеме без течения и в вашем распоряжении весельная резиновая или ПВХ лодка, у которой даже транец отсутствует, можно использовать плавающее расположение трансдьюсера. Вот последовательность изготовления такого монтажа:

К скамейке, а она у весельных лодок имеется, крепим корпус эхолота. Можно крепить непосредственно на скамейку, а можно предусмотреть какой-либо кронштейн.
Трансдьюсер крепим скотчем или изоляционной лентой к середине пластиковой полулитровой бутылки, а провод датчика — к ее горлышку.
Опускаем бутылку с трансдьюсером в воду на проводе (он достаточно крепок и в дополнительной фиксации не нуждается).
Для регулировки глубины погружения можно использовать воду, наливая ее в достаточном количестве в бутылку.

Дешево и сердито!

Для изготовления держателя трансдьюсера понадобится:

металлопластиковая труба длиной в один метр и диаметром в 15 мм;
металлическая трубка внутренним диаметром в 16 мм, чтобы пластиковая труба вошла внутрь;
два хомута;
струбцина;
резиновые прокладки, их можно нарезать из велосипедной камеры или чего-то подобного;
болты М4 с шайбами и гайками – 4 шт;
шплинт.

Последовательность изготовления крепления своими руками:

Прикрепляем к струбцине отрезок металлической трубы длиной в 40 сантиметров при помощи двух хомутов и резиновой прокладки.
Вовнутрь металлической трубы вставляем метало пластиковую.
Нижний конец металлопластика расплющиваем.
Делаем в расплюснутом конце два отверстия под крепления датчика.
Крепим двумя болтами трансдьюсер, используя шайбы. Желательно использовать контргайки или граверы для предотвращения раскручивания от вибрации.
Для фиксации трансдьюсера на нужной высоте в пластиковой трубке делаем несколько отверстий под шплинт.
Фиксируем конструкцию при помощи струбцины на транце лодки.
Опускаем трансдьюсер на нужную глубину и фиксируем ее шплинтом.
К верхней части металлопластика крепим корпус эхолота.
Фиксируем провод к трубке изолентой или хомутиками.

Каждый рыбак во время рыбалки с ПВХ лодки постоянно терзает себя мыслью о том, где и как безопасно перевозить спиннинги во время езды.

Поэтому выбранная модель держателя решит проблему по расположению нескольких удилищ сразу и сэкономит место в лодке.

Одним из самых популярных вариантов такого навесного оборудования в Новосибирске являются универсальные держатели для спиннинга, изготовленные из дерева, с металлическими трубками. Такие держатели обладают рядом преимуществ.

Совместимость. Большинство рукояток современных спиннингов без проблем уместится в «стакане» держателя.

Прочность фиксирования. Спиннинг в заданном положении не выпадет из «стакана».

Универсальность. Подходит для разных моделей лодок, легкое перемещение в другое место на ней.

Монтаж. Быстр и легок.

Полевые испытания держателя для спиннинга на предмет перекоса конструкции и вылетания снастей при волне.

Классификация креплений

В зависимости от способа установки держателя для спиннинга, они разделяются на две категории:

Совмещенные.
Раздельные.

Совмещенные модели отличаются тем, что подставка под спиннинг (удочку) и крепление к лодке имеют общую, совмещенную конструкцию. Такой подход к креплению делает устройство более мобильным, но зато такое устройство имеет большие габариты, что делает проблемным процесс транспортировки.

Раздельные модели требуют больше времени на их развертывание, но зато они обладают меньшими размерами, что снимает некоторые проблемы при транспортировке.

В зависимости от конструкционных особенностей, модели бывают следующими:

В виде стаканов, расположенных вертикально.
В виде рогов с кольцами, расположенными горизонтально.

Первые модели предназначаются для установки удилищ рукояткой вниз, под углом 50 градусов к поверхности воды. Прекрасно подходят для ловли рыбы троллингом.

Вторые модели больше годятся для установки удилищ на берегу, с углами наклона до 40 градусов. Спереди изделия располагается разветвление, а сзади кольцо. Подобные конструкции идеально подойдут для установки фидеров или обычных поплавочных удочек.

По количеству удочек, устанавливаемых одновременно, держатели разделяются:

На одиночные.
На двойные.
На тарги.

Одиночные и двойные держатели говорят сами за себя. Что касается тарг, то это многобланковые держатели. Чаще всего они используются в троллинге и, представляют из себя, изогнутые конструкции, с закрепленными на них стаканами.

Если стаканов не много, то такую конструкцию крепят с одной и с другой стороны лодки в одной точке. Если стаканов много, то крепления в одной точке недостаточно. Поэтому, с каждой стороны катера или лодки тарга крепится как минимум в двух точках.

Виды и особенности

Спиннингодержатели существуют различной конструкции и исполнения. Они устанавливаются на лодки, изготовленные из:

дерева;
металла;
ПВХ.

Держатель спиннинга приобретается или изготавливается под определенные условия установки и в соответствии с размером удилища. По количеству посадочных мест в подставке классифицируются:

одноместные – компактное устройство под один бланк;
двухместные – удобно использовать для двух спиннингов: под малые и большие – тяжелые воблеры;
тарги с большим количеством стаканов – держателей. Такой вид подставки чаще всего используют на больших акваториях при передвижении на катере. Отлично подходит для ловли троллингом: снасти с приманками забрасываются в воду, а удилища надежно крепятся в стаканы. При таком размещении не происходит перехлест снастей, видно какая удочка сработала.

Держатель удочки к борту или скамье катера крепится различными способами:

при помощи струбцины. Одно из самых применяемых креплений. Имеет ряд преимуществ перед другими монтажами: подходит под любой тип лодки, упрощает монтаж – демонтаж держателя, просто осуществлять контроль затяжки винта;
вклеиванием для лодки ПВХ. Отлично подходит к быстроразъемным подставкам. Можно приклеить несколько нижних частей в разных местах борта лодки. В процессе ловли смещаясь по периметру плавающего средства переставляется верхняя часть держателя простым вщелкиванием;
прикручиванием болтами либо шурупами. Используется в основном для стационарной установки на деревянных и металлических судах. Одно из самых надежных соединений, но требует периодической проверки и тщательного контроля в процессе эксплуатации. Такое соединение подвержено коррозии, поэтому следует пользоваться смазочными материалами для защиты от ржавчины.

Струбцина используется как универсальное крепление для лодок, изготовленных из разных материалов. Основное место установки таких держателей доска для скамейки. Чтобы не повредить поверхность доски лавочки, следует применять защитные прокладки из резины.

Для троллинга используют держатели со стаканами, имеющими вертикальное расположение или угол наклона относительно горизонтали не более 600. Троллинговый способ рыбалки подразумевает под собой ловлю рыбы на движущейся лодке. Поэтому, для надежного удержания бланка проектируется высокий угол его установки в подставке.

Для комфортного использования, подставки под поплавочные и фидерные удилища изготавливают с наклоном стакана под углом не более 450, соответствующим условиям крепления удочек на берегу.

Конструкция крепления для удилищ может быть дополнена столиком с дополнительными отверстиями под установку емкостей с наживкой или стаканов с чаем или кофе.

Под спиннинг подходит держатель с регулируемым наклоном удерживающей части, чтобы для спиннингиста имелась возможность самостоятельно выставить удобное для себя положение установки спиннинговых удилищ.

Своими руками

Эта часть нашего повествования будет посвящена тому, как можно сделать держатель спиннинга в условиях домашней мастерской своими руками. Из всех конструкций мы выбрали две:

таргу с несколькими стаканами;
держатель на струбцине.

Обе эти модели просты в изготовлении и довольно функциональны в использовании.

Тарга своими руками

Эта конструкция только на вид кажется сложной, а на самом деле любой обученный сварщик легко сделает ее из тонкостенной трубы. Для этого кроме трубы нужны еще электроды, наждачная бумага и краска.

Заготовки для самодельной тарги

Внутренний диаметр трубы нужно подобрать немногим больше толщины комля удилища.

Из трубы выгибаем дугу под ширину нашего судна.
Концы трубы расплющиваем и проделываем в них отверстия для болтов.
Из коротких отрезков трубы делаем стаканы, приваривая к одному из концов заглушки-блины.
К дуге в нужных местах привариваем стаканы.
Шлифуем конструкцию и красим ее.

Самодельная тарга готова к установке

На струбцине

Чтобы получить самый бюджетный вариант держателя возьмем такие материалы:

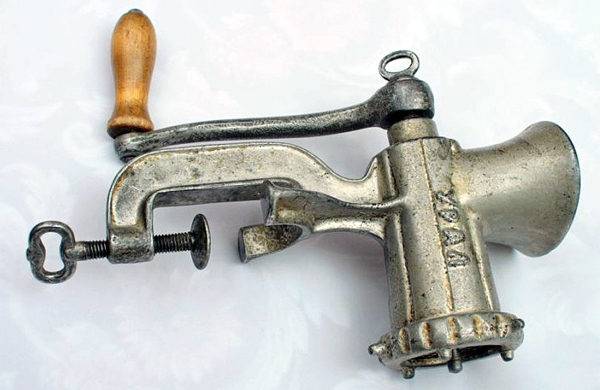

отслужившую свой срок мясорубку, именно приспособление для измельчения мяса, а не спиннинговую безинерционку;
стойка — трубка или металлическая пластина;
сантехнический хомут;
пластиковая труба диаметром в 50 миллиметров, такие используются в канализации;
заглушка для этой трубы;
болты, шайбы и гайки.

Изготовление нашего держателя производим по следующей схеме:

Из мясорубки делаем струбцину, кстати, можно купить и готовую в магазине. Для этого отпиливаем верхнюю ее часть, ту куда мясо запихивают.
Вторым шагом изготовления будет проделывание пары отверстий в дуги мясорубки. Они нам послужат для крепления стойки держателя.
В трубке или металлической пластине проделываем три отверстия. Два должны совпадать по интервалу и диаметру с аналогичными в дуге мясорубке, третье – находиться в верхней части стойки. Трубку перед сверлением отверстий лучше расплющить.
Соединяем стойку со струбциной болтами с гайками и граверными шайбами.
В верхнем отверстии стойки закрепляем сантехнический хомут.
В хомуте закрепляем отрезок пластиковой трубки, предварительно заткнутый заглушкой.

Такой держатель легко установить на скамейке или транце любой лодки, даже изготовленной из ПВХ или резины.

Самые популярные модели

Держатели для спиннинга для лодки стали очень популярны среди рыбаков, поэтому множество производителей в погоне за продажами поставили производство этих аксессуаров на конвейер. Обычно, цена таких устройств составляет от 500 до 1500 рублей.

Мы рассмотрим тройку лучших и самых популярных моделей. Но некоторые рыбаки все же предпочитают изготавливать подобные устройства своими руками, но об этом чуть позже. В нашем рейтинге берут участие три известные марки:

Scotty;
Colibri;
Avacha.

Канадские держатели Scotty

Производитель представляет рыбакам выбор из огромного количества держателей. Практически все модели товаров, данного производителя оснащаются универсальным крепежным механизмом, позволяющим производить фиксацию оборудования на борт или сидение, леер или транец лодки из ПВХ и других материалов.

Производители позаботились и о том, чтобы их держатели подходили ко всем адаптерам для крепления. Это очень удобно, так как можно установить большое количество адаптеров по всей площади лодки, а затем уже перемещать спиннинг в удобное положение и подходящее место на лодке.

Держатели Колибри

Колибри является одной из самых известных фирм, занимающейся производством рыболовного оборудования. Товары производителя завоевали огромную популярность у рыбаков в Украине и России, благодаря отличному качеству и низкой цене.

Держатели для спиннинга для лодки обычно состоят из двух основных частей: держатель изготовленный из фанеры, которая не поддается воздействию воды, а также два крепления к лодке. Рыболову остается лишь зафиксировать крепление на лодке с помощью клея и можно смело отправляться на рыбалку.

Благодаря тому, что фанерный держатель оборудован зажимным креплением его можно легко демонтировать и поставить обратно за считанные минуты. Производители также предоставляют УБК, которые помимо держателей для двух спиннингов имеют возможность установки на них эхолота или навигатора.

Держатели фирмы Авача

У держателей от производителя Avacha есть целый ряд преимуществ, благодаря которым они обзавелись поклонниками в сегменте отечественной рыбалки:

Благодаря возможности установки на борт лодки они никак не препятствуют рыболову;
Держатель оснащен длинным стаканом, который минимизирует возможность вылета спиннинга;
Рукоятка вашего спиннинга будет защищена от износа, благодаря наличию пластиковых вкладышей в держателе;
Красивый никелированный стакан имеет очень презентабельный вид, так что такие держатели можно смело назвать самыми красивыми.

Как сделать подставки под фидер своими руками

Зная основные модификации и принципы работы можно достаточно быстро и не накладно для бюджета изготовить подставки для фидера своими руками. Под это дело находчивые и смекалистые рыболовы приспосабливают подручный материал, который в большинстве случаев может являться отходами производства, а следовательно, иметь довольно низкую цену. Ещё одной положительной стороной самоделки является тот факт, что занимаясь этой творческой работой, рыболов производит продукт, удовлетворяющий собственным запросам, под свои требования и нюансы в тактике лова.

Некоторые примеры самостоятельно изготовления фидерных держателей мы представим читателю в продолжение статьи, варианты которых смогут стать верным ориентиром для творческой деятельности каждого рыболова.

Подставка из проволочного каркаса

Наиболее быстрым и дешёвым способом обзавестись подставкой станет её производство из проволочного каркаса. Кроме проволоки для этих целей идеально сможет подойти пластмассовая бытовая вешалка для одежды или отслужившие своё время старые автомобильные дворники. Для выполнения работы потребуется наличие мягкой проволоки толщиной в 3–4 мм, из которой следует выгнуть нужный по габаритам и форме каркас. Обеспечить конструкции жёсткость позволит спаивание двух концов согнутой в изделие проволоки, поле чего рыболов получит цельный продукт.

Определив на вертикальной центральной оси в её нижней части точку для крепления, всё тем же методом пайки, проволочный каркас соединяют с подготовленной заранее гайкой, резьбовое соединение которой позволит устанавливать подставку на одиночную стойку или же роль опоры для такого случая может сыграть тренога фидера. В завершении производства работ проволочный каркас обматывают изоляционной или термоусаживающейся лентой, для исключения деформирования укладывающихся на него снастей.

Комлевый держатель

Во втором варианте мы представим читателю способ изготовления комлевого держателя, который, как и первый вариант, не отличается сложностями и дороговизной своего осуществления. Для выполнения работ потребуется запастись отрезком полиэтиленовой канализационной трубы с раструбом диаметром 50 мм и такой фасонной частью, из всё того же набора для сантехнической коммуникации, как заглушка. Эти детали будут основой самоделки, а к ним останется лишь присоединить штыревой держатель.

Штыревой держатель под самодельную подставку для фидера изготавливают из металлической полосы, срезая один край под острым углом, который будет втыкаться в грунт. Металлическую полосу к полиэтиленовой трубе крепят на заклёпки. Длина готового изделия с учётом штыря не превышает полуметровой величины.

Род-под своими руками

В завершении статьи представляем способ недорогого изготовления фидерной подставки типа род-под. В этом деле, как и во втором варианте, мы позаимствуем детали заготовки конструкции для держателя из сантехнической сферы, используя материал для монтажа водопроводных коммуникаций из полипропиленовых труб. Для сантехника увлекающегося рыболовным делом выполнение такой работы вообще не составит труда.

Кроме приобретения трубы диаметром 20 или 25 мм, а также соответствующих диаметров фасонных частей, в наличии необходимо иметь оборудование для пайки полипропиленовых труб и специальные ножницы для резки материала. Работу проще делать, имея наглядный пример в виде какой-либо модели настоящего заводского род-пода. С него снимают размеры, перенося их на заготовки из полипропиленовой трубы, которую спаивают в конструкцию посредством соединительных деталей различной конфигурации.

Под рагульки ложа используют кронштейны для крепления труб, располагая их на оптимальных расстояниях. Зачастую, под опору разумно приобрести треногу заводского изготовления с функцией выставления угла поворота верхней крепёжной платформы, что позволит наделить самоделку более широким функционалом. В итоге получают лёгкий и компактный, не деформирующий используемые для ловли снасти, самодельный род-под за невысокую цену и с возможностями полноценного заводского продукта. По такому же алгоритму можно с успехом произвести буз-бар, наслаждаясь впоследствии всеми прелестями и комфортом фидерной рыбалки.

Это интересно: Держатель для спиннинга на лодку (ПВХ), как сделать подставку под удочку своими руками — разбираемся внимательно

Первый этап: выбор материалов

Прежде чем приступить к созданию держателей для спиннинга на лодку ПВХ своими руками, необходимо правильно подобрать материалы. Использование качественных и надежных материалов обеспечит прочность и долговечность конструкции.

1. Трубы

Основной материал, который будет использоваться для создания держателей — это трубы. При выборе труб имейте в виду, что они должны быть прочными, легкими и устойчивыми к воздействию воды и ультрафиолетовых лучей.

Оптимальным вариантом являются алюминиевые или нержавеющие стальные трубы. Они обладают высокой прочностью и не подвержены коррозии. Также можно использовать фиберглассовые трубы, которые легкие и прочные.

2. Крепления

Для крепления держателей на лодку необходимо выбрать подходящие крепления. Хорошим вариантом являются клампы или зажимные кольца, которые позволяют просто и надежно закрепить трубы на палубе лодки.

Также стоит обратить внимание на размеры и типы креплений, чтобы они соответствовали выбранным трубам и особенностям вашей лодки ПВХ

3. Дополнительные материалы

Для создания держателей также понадобятся следующие материалы:

Болты и гайки: используются для крепления труб и креплений.
Заглушки: при необходимости их можно использовать для закрытия концов труб.
Резиновые прокладки: помогут предотвратить скольжение и повреждение поверхности лодки при креплении держателей.

Обратите внимание на качество и прочность выбранных материалов. От этого будет зависеть надежность и безопасность вашей конструкции для держателей спиннинга на лодку ПВХ

Держатель для бортовых удочек на основе УКБ

Такой вариант подойдет и для коротких бортовых удочек, и для обычных длинных поплавочных, донных и спиннинговых снастей. Его можно использовать для троллинга.

Он крепится на регулируемых креплениях для банок (система ликтрос-ликпаз) надувной лодки, которые проходят вдоль бортов с внутренней стороны. Если таковых нет, их можно приклеить. Эти крепления удобны тем, что можно перемещать банки как угодно, регулируя расположение экипажа и вещей в лодке. Держатель также можно передвигать вперёд — назад по длине ликтроса.

Основа конструкции – короткий деревянный (либо пластиковый, ПВХ, металлический) брусок, одна из сторон которого (прилегающая к борту) – скошена. К нему крепится труба, в которую вставляется удочка.

Есть три способа получить такой держатель:

купить полностью готовую конструкцию (УКБ) в магазине;
купить в магазине основу – брусок – и самостоятельно прикрепить к нему трубу, в которой будет размещаться удочка;
изготовить держак полностью своими руками.

Изготовление держателя для бортовой удочки своими руками

Основу можно сделать из деревянного бруска подходящего размера.

Для этого надо:

отпилить одну из ее сторон так, чтобы она ровно ложилась на борт лодки;
просверлить в ней продольное отверстие;
пропилить паз, чтобы она надевалась на леер;
покрыть брусок в несколько слоев лаком, чтобы он служил долго (лучший вариант – яхтный лак, защитное покрытие из него – самое прочное).

Для фиксации удочек лучше всего подойдет сантехническая ПВХ-труба.
Хороший вариант – разместить два ее отрезка с разных сторон основы держателя. Сделайте в них вырезы под ножку безынерционки, если собираетесь ловить с катушкой такого типа. Благодаря этим вырезам удилища будут четко фиксироваться в держателе не прокручиваясь. Пользоваться такой конструкцией гораздо удобнее.

Важное преимущество пластиковых сантехнических труб в том, что они не повредят удилище. У готовых держателей для бортовых удочек, которые можно купить в магазине, трубы часто металлические

При постоянном качании лодки на волнах и – особенно – при переходах по водоему на веслах или под мотором, удочки в таких металлических стаканах легко травмируются.

Пластиковые трубы крепятся к бруску с помощью хомута для труб. Их можно разместить под разными углами.

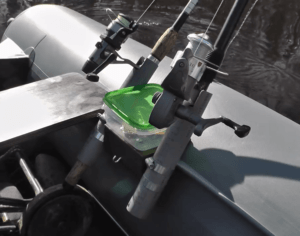

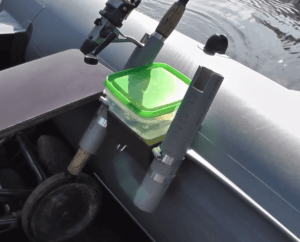

На бруске можно закрепить пластиковый контейнер для продуктов. В результате получится удобное хранилище для приманок, в котором они будут всегда под рукой.

Что такое держатель для спиннинга на лодку

Держатель для спиннинга на лодку — это специальное устройство, которое позволяет рыбаку удобно и безопасно хранить и использовать свой спиннинг во время рыбалки на лодке.

В таблице ниже приведены основные типы держателей для спиннингов и их особенности:

Тип держателя	Описание	Преимущества
Вертикальный	Крепится на борт лодки и позволяет рыбаку хранить спиннинг в вертикальном положении	Удобство использования, меньший риск повреждения спиннинга
Горизонтальный	Крепится на рейку или борт лодки и позволяет рыбаку хранить спиннинг в горизонтальном положении	Удобство использования, более устойчивый и безопасный способ хранения спиннинга
Кресельный	Устанавливается на кресло лодки и позволяет рыбаку удобно хранить и использовать спиннинг во время рыбалки	Удобство использования, минимум риска повреждения спиннинга

Кроме того, некоторые держатели для спиннингов могут иметь дополнительные функции, такие как регулировка угла наклона или высоты, что позволяет настроить держатель в соответствии с конкретными потребностями рыбака.

Выбор подходящего держателя для спиннинга на лодку зависит от типа лодки, стиля рыбалки и предпочтений рыбака.
