Варианты крепления держателя датчика эхолота

Установка экрана эхолота

Для установки экрана эхолота потребуются следующие материалы и инструменты:

• Эхолот
• Экран для эхолота
• Кабель для подключения экрана
• Крепежные скобы и саморезы
• Отвертка
• Дрель с диаметром сверла, соответствующим диаметру скоб и саморезов
• Уровень

Выбор места для установки экрана

1. Определите место, где будет установлен экран, учитывая удобство доступа и видимость экрана во время использования.
2. Убедитесь, что выбранное место находится на достаточном расстоянии от датчика, чтобы кабель мог без помех достичь экрана.
3. С помощью уровня определите положение экрана на корпусе лодки.

Монтаж экрана

1. Отметьте места для скоб или саморезов на корпусе лодки в соответствии с расположением отверстий на экране.
2. С помощью дрели просверлите отверстия для скоб или саморезов на отмеченных местах.
3. Установите экран на корпус лодки и закрепите его с помощью скоб или саморезов.

Подключение кабеля

1. Подключите кабель к экрану и датчику.
2. Следите за тем, чтобы кабель был уложен в безопасное место и не мог быть поврежден при использовании лодки.

Проверка работоспособности

1. Включите эхолот и убедитесь, что экран успешно читает данные от датчика.
2. Проведите тестовый запуск лодки и убедитесь в правильной работе экрана.

Защита экрана

1. Убедитесь, что экран защищен от механических повреждений, включая удары и царапины.
2. При необходимости, установите защитную пленку на экран.
3. Проверьте, что экран находится в безопасном месте и не подвергается механическим воздействиям во время использования лодки.

Настройка экрана

1. При первом использовании экрана, убедитесь, что он настроен правильно и показывает данные с датчика.
2. Проверьте настройки экрана, включая яркость, контрастность и цветность.
3. При необходимости, настройте предпочтительные настройки экрана для лучшей видимости данных.

Обслуживание экрана

1. Регулярно проверяйте экран на наличие повреждений и следов износа.
2. Очищайте экран от пыли и грязи с помощью мягкой ткани или салфетки.
3. Избегайте использования абразивных средств для очистки экрана, чтобы избежать повреждения его поверхности.

Рекомендации по эксплуатации эхолот

Эхолот — это электронное устройство, которое используется для определения глубины и наличия рыбы в воде. Он может быть установлен на разных типах лодок и имеет свои особенности эксплуатации. Рассмотрим некоторые рекомендации по использованию эхолота.

Правильное подключение

Перед использованием эхолота необходимо правильно подключить его к лодке и питанию. Следует следовать инструкции по установке и подключению, чтобы избежать повреждения устройства или неправильной работы.

Калибровка

Для получения точной информации о глубине и рыбе необходимо правильно калибровать эхолот. Это процедура, при которой устанавливается точное соответствие между сигналами, получаемыми от датчика и глубиной воды.

Работа в разных условиях

При использовании эхолота необходимо учитывать условия воды и окружающей среды. Например, наличие водных растений или заболоченных участков может оказать влияние на работу датчика

Также важно учитывать глубину и скорость движения лодки, чтобы получать точную информацию о глубине и рыбе

Сохранение устройства

Чтобы продлить срок службы эхолота, необходимо правильно сохранять его после использования. Например, следует защищать датчик от повреждений и убирать устройство в место, защищенное от влаги и пыли. Также рекомендуется использовать чехол для хранения и транспортировки эхолота.

Регулярное обслуживание

Чтобы обеспечить надежную работу эхолота, необходимо регулярно проводить его обслуживание. Например, следует очищать датчик от водорослей и других загрязнений, проверять кабели на наличие повреждений, и т.д. Регулярное обслуживание поможет предотвратить поломку устройства и сохранить его работоспособность.

• В общем, при эксплуатации эхолота необходимо соблюдать правильную установку, калибровку, учитывать условия воды и окружающей среды, сохранять устройство и регулярно обслуживать его.
• Это позволит получать точную информацию о глубине и рыбе, а также продлит срок службы эхолота.
• Кроме того, для достижения наилучшей производительности, следует подбирать соответствующую катушку и леску, устанавливать спиннинг правильно и выбирать правильную приманку в зависимости от условий ловли рыбы.

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

• на струбцинах;
• на присосках;
• на клее и другом крепеже (несъемные);
• плавающие.

Все виды крепления должны соответствовать установленным критериям:

• надежность;
• защита от зацепов и ударов о посторонние предметы;
• возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

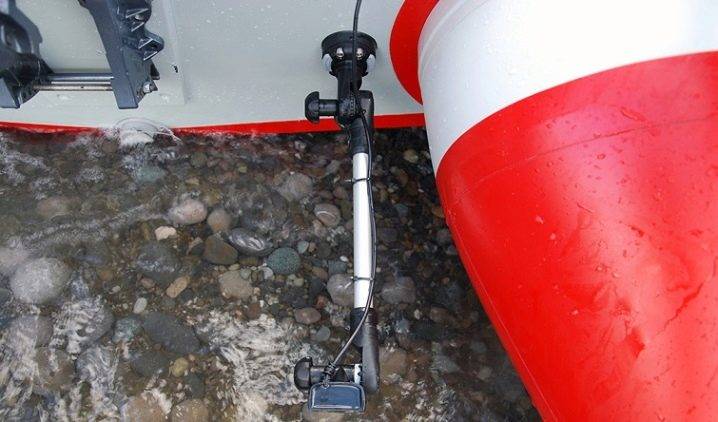

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

• струбцину;
• кронштейн;
• механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

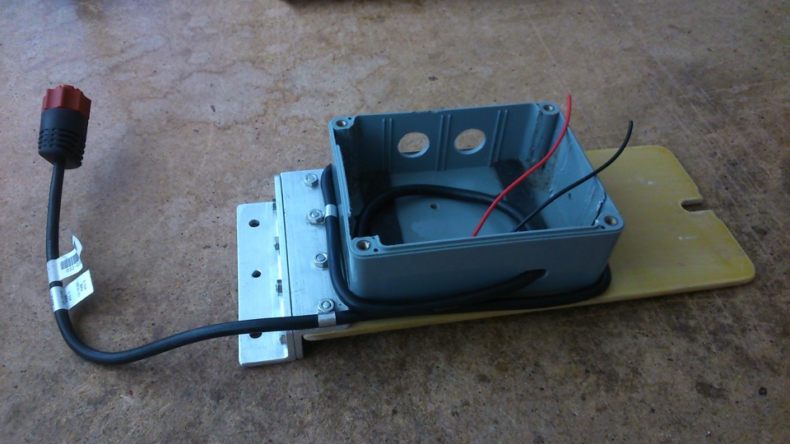

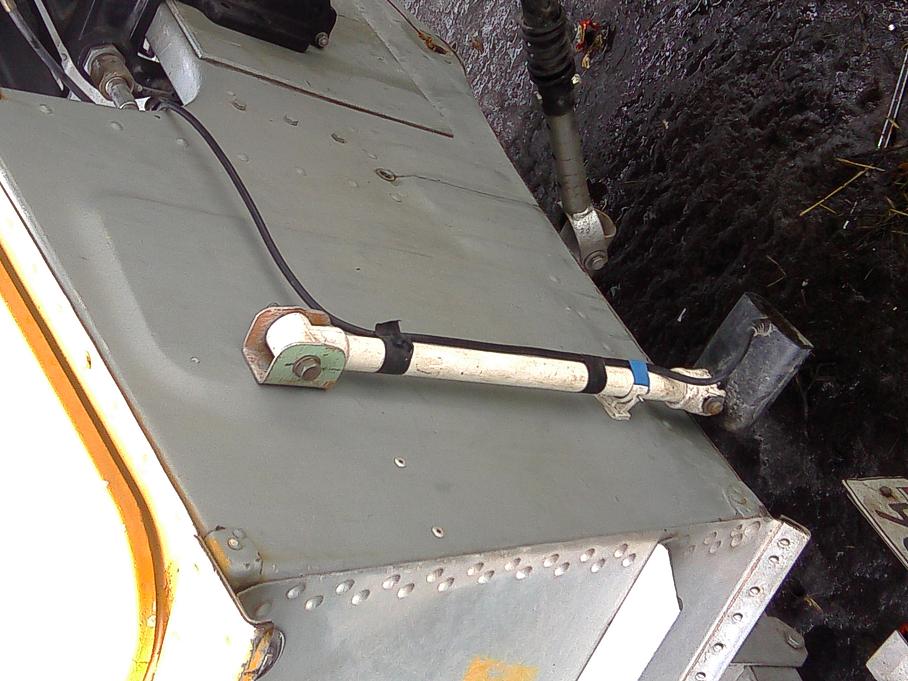

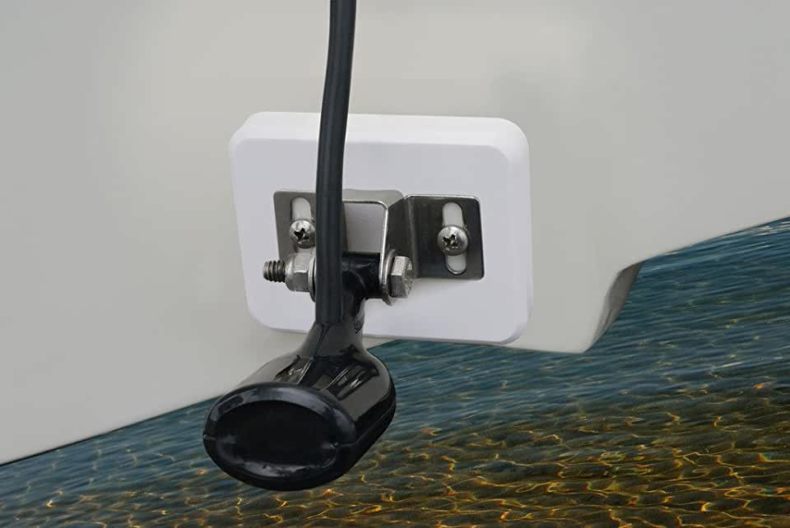

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба. Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце

Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

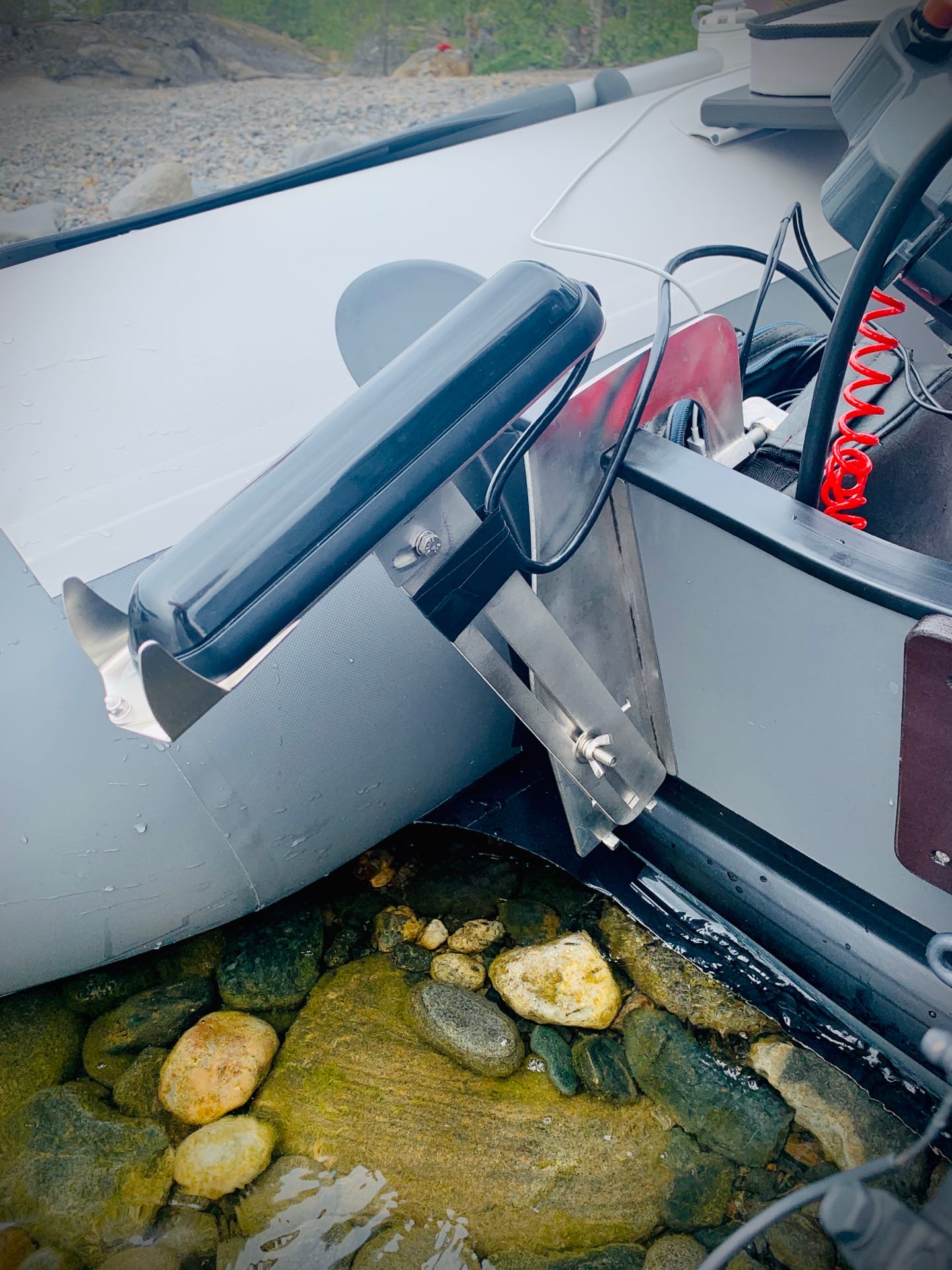

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Крепление датчика эхолота на транец лодки ПВХ своими руками

Эхолоты для обнаружения рыбы существуют уже довольно давно. Вначале, имея большие размеры, они устанавливались только на судах, которые осуществляли промысловый лов рыбы или на кораблях, ведущих научно-исследовательскую работу по изучению жизни и повадок рыб.

Однако, со временем их размеры значительно уменьшились, а количество выполняемых функций увеличилось. Эти факторы сделали возможным использование эхолотов рыбаками-любителями, ведущими лов рыбы как с берега, так и с борта лодки.

Любители рыбной ловли используют эхолоты уже более тридцати лет.

Работа эхолота в первую очередь зависит от характеристик ультразвукового датчика (трансдьюсера), входящего в комплект поставки.

В свою очередь возможность обнаружения рыбы во многом зависит от правильности и надежности его крепления на лодочном транце.

Подключение кабеля

В комплекте с прибором чаще всего идут провода длиной 2-3 метра. Следует определить оптимальную длину, которая позволит соединить эхолот и источник питания. Лучше всего, чтобы все провода и аккумулятор были компактно уложены и не мешали передвижению человека по лодке. При этом сам прибор должен обязательно соответствовать системе питания.

Подключение происходит через предохранитель, который можно разместить либо рядом с аккумулятором, либо у панели крепления. В некоторых случаях для предохранителей может потребоваться применение клемм, которые не всегда идут в базовом комплекте. Тогда их нужно приобрести заранее

Также во избежание случаев возможного отключения основного источника питания из-за неисправности и случаев конфликтов между электрическими каналами стоит установить резервную батарею.

Монтаж основы

Тут стоит обратить внимание на конструкцию прибора. Разные эхолоты могут иметь отличные типы соединения с базой

Крепеж может осуществляться по отдельности либо уже в полной сборке. Тут нужно учесть очень важный момент – при установке не должна повредиться начинка прибора, поэтому безопаснее все-таки монтировать устройство именно в разобранном состоянии. Это существенно снижает риск возникновения повреждений.

Нужно наметить точки крепления и сделать нужные отверстия при помощи дрели. Для проводки кабеля тоже потребуются отверстия. При этом провода пропускаются до места фиксации основы крепежом

Важно аккуратно и без сильного нажима устанавливать крепления, чтобы не деформировать поверхность корпуса плавательного судна

Крепление датчика эхолота на транец

Транец (от англ. transon) — плоский срез кормовой части любого плавательного средства. На маломерных речных или морских судах его используют для установки подвесных лодочных моторов.

Существует несколько видов транцевых досок, среди которых различают:

1. Стационарные, установленные на лодках и катерах с жестким корпусом.
2. Стационарные, применяемые на надувных лодках ПВХ.
3. Подвесные, который используемые на небольших надувных лодках.

Нижняя кромка транцевой доски находится в непосредственной близости от поверхности воды, что делает ее наиболее удобным местом для размещения элементов крепления датчика эхолота.

Учитывая это, многие производители в комплект поставки включают специальный кронштейн, предназначенный для стационарного крепления трансдьюсера именно на транце плавающего средства.

Оснащение эхолота

В общем случае любой эхолот должен быть оснащен (кроме основного блока и ультразвукового датчика):

• аккумулятором, обеспечивающим электропитание устройства;
• элементами крепления базового блока;
• элементами крепления датчика эхолота.

Однако, как правило, в базовом оснащении эхолота в обязательном порядке присутствуют только элементы крепления основного блока.

Что касается аккумулятора и универсальных элементов крепления датчика, то их присутствие в базовом комплекте поставки чаще всего не предусмотрено.

По желанию покупателя этими элементами эхолот может укомплектовать продавец.

Причем, если аккумулятор можно подобрать эмпирическим путем, то детали крепления ультразвукового датчика должны быть жестко привязаны к конструкции лодки и месту его установки.

Краткий обзор популярных моделей

Появление универсальных креплений датчиков эхолота не осталось незамеченным и рыбаки стали активно использовать их.

Причем наиболее удачные конструкции некоторых вариантов завоевали большую популярность.

Алюминиевое крепление датчика эхолота на транец лодки (TK-550)

Универсальный комплект деталей позволяет быстро закрепить датчик эхолота на транцевой доске любого маломерного плавучего средства.

В комплект входит:

1. Две насадки (пластмассовая и металлическая), обеспечивающих установку датчиков различной конструкции.
2. Алюминиевый кронштейн со струбциной.
3. Подвижная трубка.
4. Комплект необходимых крепежных деталей (винты, гайки, шайбы).
5. Рожковый ключ.

Сборка устройства и установка на него датчика осуществляется в порядке, оговоренном в прилагаемой инструкции. Собранное устройство с помощью струбцины крепится на транец в любом месте.

Глубина погружения обеспечивается с помощью подвижного соединения и фиксируется с помощью маховика.

В собранном виде быстросъемное телескопическое крепление позволяет:

• без выполнения предварительных механических операций и использования специального инструмента закрепить датчик в том месте, где возможно получение оптимальных характеристик;
• установить датчик на транец любой толщины;
• плавно регулировать глубину погружения датчика в соответствии с условиями эксплуатации;
• использовать датчик любой конструкции.

Держатель датчика эхолота с регулировкой угла (нерж.) DT-150H

На транец лодки или катера держатель крепится с помощью струбцины. Толщина транца значения не имеет. Все детали, входящие в комплект устройства, изготовлены из нержавеющей стали и характеризуются высокой прочностью.

В этот комплект также входят два коннектора, с помощью которых можно установить ультразвуковые датчики различной конструкции.

Держатель отличается от аналогичных устройств наличием механизма, позволяющего регулировать угол наклона трубки (с фиксированными положениями) и возможностью регулировки по высоте (глубине погружения).

Новинка: портативные установочные комплекты Humminbird MHX XNPT Portable Hardware

Компания Humminbird, изготавливая популярные крепления типа ТК-550 для трансдьюсеров, одновременно выпустила на рынок рыболовных аксессуаров ряд оригинальных креплений на присосках.

Они предназначены для установки датчиков эхолотов XNT типа торговой марки Humminbird на транцевую доску любого плавающего средства.

Крепление позволяет без проблем установить датчик на лодку, а при необходимости легко демонтировать его.

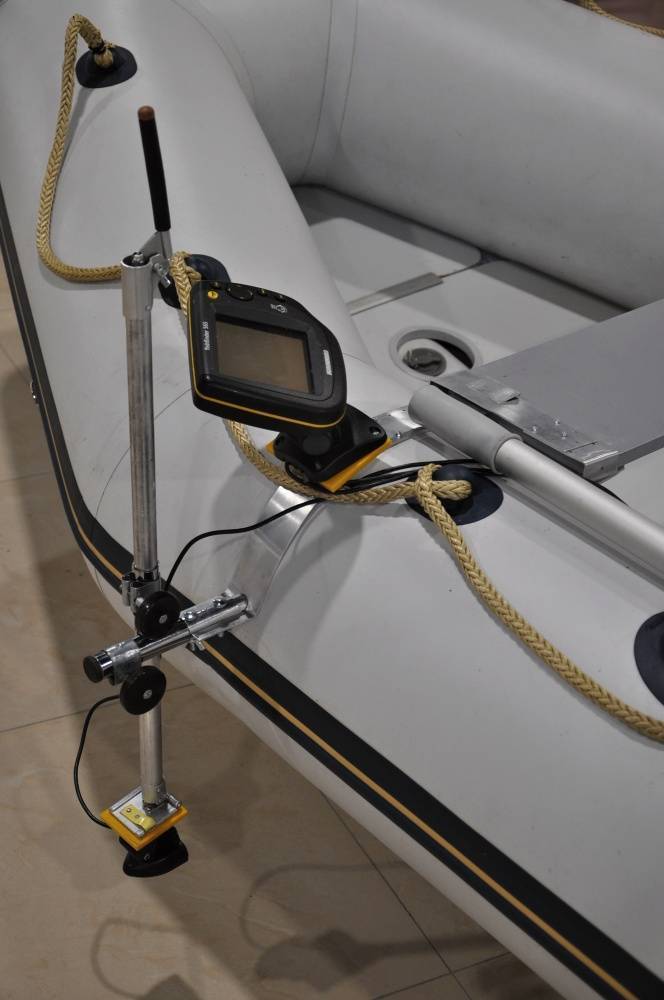

Крепление датчика эхолота на борт резиновой лодки KRL-300

Установочный комплект крепления датчика эхолота KRL-300 представляет собой модернизацию крепления типа ТК-550 и предназначено для установки практически любого ультразвукового датчика на бортах надувных резиновых или ПВХ лодок, в конструкции которых отсутствует транец.

Для этого кронштейн со струбциной, входящий в комплект устройства ТК-550, был заменен на специальную опорную деталь, изготовленную из высокопрочной пластмассы.

Эта опорная деталь приклеивается к борту лодки клеем, входящим в комплект устройства.

Для того, чтобы обеспечить необходимую перпендикулярность, рекомендуется предварительно вставить подвижную трубку в отверстие опорной детали и закрепить ее с помощью маховика.

Весь процесс сборки устройства и крепления датчика подробно описан в прилагаемой инструкции.

Важно для всех устройств крепления: чтобы избежать поломки датчика эхолота (или крепежного устройства в целом) при случайном столкновении с подводным препятствием, подвижная трубка не должна выступать за линию днища плавающего средства.

Пошаговая инструкция

Установить эхолот на надувную лодку можно своими руками. Пошаговая инструкция проста.

• Выберите место расположения контрольного модуля эхолота. Обычно это не представляет трудностей, потому что приборы снабжаются быстросъёмными держателями.
• Определитесь с точкой расположения датчика. От этого будет зависеть необходимость покупать дополнительные материалы. Если решите установить датчик эхолота прямо внутри лодки, внимательно изучите конструкцию её днища.
• Выберите метод установки датчика. В большинстве случаев невозможен монтаж датчика «намертво» в определённом месте. Это затрудняет сборку надувной лодки и обслуживание электроники.
• Выбрав способ с жёстким креплением, запаситесь материалами для надёжной герметизации. Это полимерные клеи и современные виды липких «лент» (скотчи). Сейчас выпускаются скотчи, способные выдерживать длительную эксплуатацию под водой.
• Если вы предпочитаете вариант съёмного монтажа на штанге, можно купить готовый кронштейн со струбциной в магазине рыболовных принадлежностей. Но можно сделать его своими руками из подручных материалов.

Выбор места

Как уже упоминалось, корпус главного прибора можно установить в любом удобном месте. Как правило, такой островок находится посередине панели управления лодкой. Недорогая электроника имеет съёмные крепления, так что на панели можно закрепить лишь «держалку», а сам аппарат перемещать как удобно. Несмотря на то что все эхолоты имеют защиту от промокания, нырять с ними или просто ронять в воду не рекомендуется. Место крепления базового блока лучше закрыть козырьком. Он не только защитит прибор от водяных брызг, но и улучшит читаемость информации с экрана на ярком солнце.

Правильный выбор места расположения датчика обеспечивает успех всего дела. В первую очередь следует внимательно ознакомиться с инструкцией к вашему прибору. Там обязательно есть схема, указывающая на правильное положение датчика. Порой возникает соблазн установить эхолокатор строго вертикально вниз. Это всегда неправильно. Современные рыбацкие эхолоты рассчитаны на горизонтальное положение.

Установка

Выбирая точку расположения датчика эхолота, рыбак вынужден найти несколько компромиссов. Датчик должен быть расположен как можно ниже под днищем. Но это мешает способности лодки проходить по замусоренным заливам, в которых как раз и есть самая интересная рыбалка.

Конструкция надувной лодки из ПВХ ограничивает возможность сверления отверстий или вклейки монтажных элементов. Даже если качественно вклеить втулку для пропуска электрических проводов, она уже помешает сборке лодки после выпуска воздуха. Есть способ крепления внешнего оборудования, которое монтируется на лёгких разборных кронштейнах. Подобрав форму и метод крепления кронштейна, можно установить эхолот на любую лодку. На рис. 3 приведён пример такого кронштейна.

Кронштейн со струбциной позволяет в любую минуту переставить датчик эхолота в удобную точку. Подобные конструкции массово продаются в магазинах, торгующих оборудованием для надувных лодок. Но можно сделать такую вещь и своими руками. Например, в качестве крепления можно взять любую струбцину из магазина стройматериалов или инструмента. Для основы кронштейна хорошо подходят пластиковые сантехнические трубы. Сам датчик крепится к кронштейну любыми монтажными хомутами. Например, существуют ленточные стяжки, которые крепятся простым завинчиванием винта отвёрткой.

Обратите внимание на правильное расположение датчика относительно борта лодки. Чтобы эхолокатор показывал всё окружающее пространство, лучше размещать его датчик прямо под килем лодки. Однако, это не всегда возможно

Однако, это не всегда возможно

На рис. 4 приведены примеры расположения датчика в продольной проекции лодки

Однако, это не всегда возможно. На рис. 4 приведены примеры расположения датчика в продольной проекции лодки.

Интересна конструкция установки датчика эхолота непосредственно в дно лодки с НДНД

Обратите внимание на рис. 5: такое исполнение позволяет надёжно закрепить датчик в непосредственной близости от воды, но не нарушает мореходных свойств лодки:

• верхняя часть днища аккуратно вырезается;
• датчик вклеивается в нижнюю часть днища;
• для восстановления герметичности надувного дна верхний слой днища лодки аккуратно заклеивается.

Монтаж эхолота на моторную лодку

Качество изображения на экране прибора напрямую зависит от правильности установки его излучателя. В случае с гребными лодками существуют некоторые особенности его монтажа. Скорости у данного плавсредства нет, потому нет необходимости в обеспечении откидывания датчика в случае препятствия.

На гребную лодку имеет смысл устанавливать небольшой эхолот, к примеру, как этот — Lowrance Elite 5 HDI лучший выбор среди эхолотов среднего ценового диапазона.

Еще одно важное требование – перпендикулярность датчика поверхности воды. В таком случае минимизируются искажения. Причем в гребной лодке добиться этого достаточно просто, так как во время движения ее положение почти не изменяется

Причем в гребной лодке добиться этого достаточно просто, так как во время движения ее положение почти не изменяется.

В случае с моторной лодкой со стационарным транцем правильная установка датчика еще больше влияет на качество и точность изображения, а также на возможность функционирования при высоких скоростях. Датчик необходимо разместить таким образом, чтобы линия транца условно разделяла его пополам. Крепление осуществляется на специальном кронштейне, который позволяет датчику откидываться назад при появлении препятствия.

Что касается последствий неправильного монтажа датчика, то они несколько различаются для разных типов приборов. Так, для сонаров (2Д датчиков) главное полная горизонтальность. Ведь наклон вперед или назад искажает изображение и измерение глубины. Наклон вправо или влево не очень критичен. Сканирующие датчики еще боле чувствительны к горизонтальности установки.

Очень удобным вариантом является крепление датчика к внутренней поверхности днища лодки. Однако он возможен лишь в случае с пластиковыми плавсредствами, так как лишь пластик не препятствует нормальной работе излучателя. Крепление датчика осуществляется посредством приклеивания на эпоксидную смолу. Причем желательно вырезать под него плавучий материал вместе с внутренней оболочкой, чтобы между датчиком и водой была минимальная толщина пластика.

Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:

• Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

• Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
• Исключение даже небольшой вибрации трансдьюсера.

Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:

• Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
• Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
• Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.

Непосредственно экран эхолота чаще всего крепится:

• Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
• Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.
