Как закрепить датчик эхолота на транец?

Крепление эхолота

Каждый прибор комплектуется системой крепления, помимо этого подобрать крепеж можно под себя, он доступен в продаже отдельно

Но наши люди не привыкли доверять важное дело производителям, поэтому существует несколько вариантов самостоятельного изготовления

Заводской способ

Наиболее распространенным креплением является вариант жесткой установки на транец при помощи следующих приспособлений:

Струбцина. Обычно выполняется из нержавеющего материала с резиновой прослойкой, позволяющей плотно и надежно закрепить изделие к жесткой поверхности лодки;
Кронштейн. Трубка, дающая возможность регулировать датчик по глубине, а в дорогих моделях и углу поворота;
Крепежный узел для трансдьюсера. Этим приспособлением датчик прижимается к кронштейну.

Порядок работы:

Струбцина плотно прижимается к транцу. При наличии двигателя положение изделия подбирается так, чтобы исключить неудобства при маневрировании. Место крепления обычно переносится вправо или влево ближе к борту;
Датчик жестко крепится к кронштейну, опускается на необходимую глубину;
Кронштейн с помощью специального болта прижимается к струбцине;
Проводится корректировка по глубине и углу к поверхности. Для этого зажим на струбцине слегка отпускается и кронштейн двигается в необходимом направлении. После этого вся конструкция жестко закрепляется.

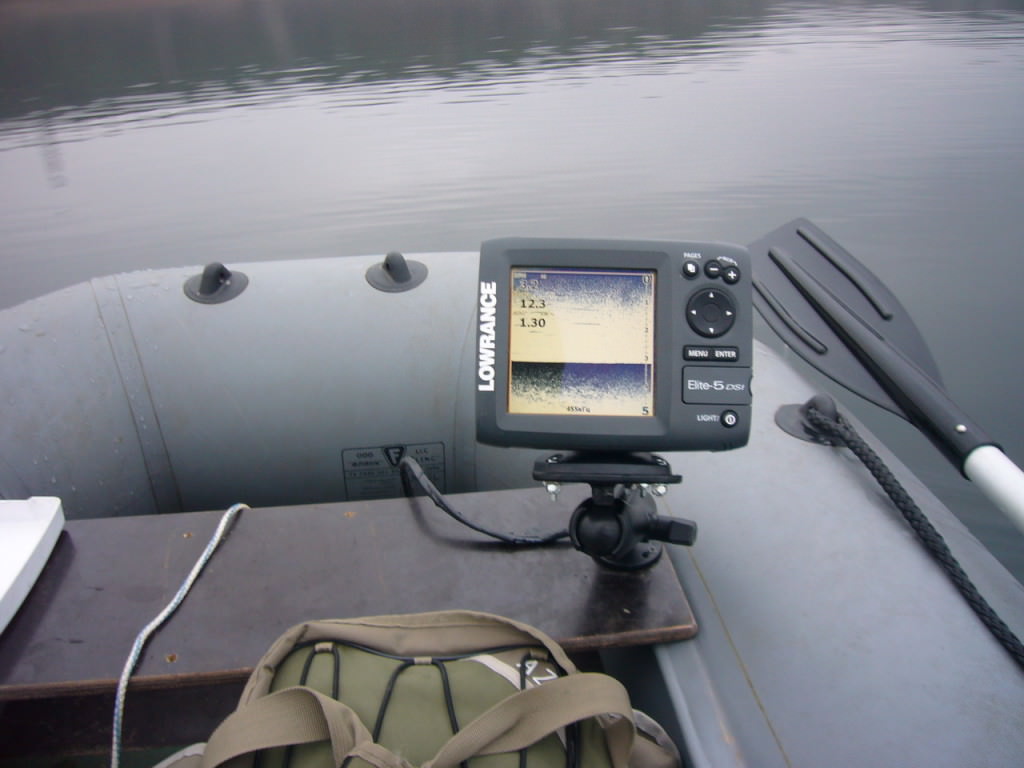

Экран эхолота помещается на скамейке или днище. Возможен вариант с присоской на резиновом борту.

Преимущества:

Возможность быстрого монтажа и демонтажа

Для лодки ПВХ это важно, так как она после окончания рыбалки обычно сдувается и складывается;

Надежность крепления, корректное расположение датчика, простая корректировка.. Недостатки:

Недостатки:

сравнительно высокая цена;
жесткость конструкции может привести к серьезным повреждениям транца при наезде на препятствие, поэтому управлять лодкой нужно крайне осторожно.

Кронштейн с помощью специального болта прижимается к струбцине

Самодельное крепление

Намного дешевле изготовить конструкцию самостоятельно. Для этого понадобится:

Обычная металлопластиковая труба около метра длиной;
Трубка из нержавеющего материала, диаметр которой будет немного больше металлопластиковой;
Струбцина. Легко находится в строительных магазинах;
Болты с шайбами, резиновые прокладки (можно использовать старые велосипедные камеры), хомуты, шплинт.

Порядок действий:

При помощи хомутов и прокладок крепим металлическую трубу длиной около 0,4 метра к струбцине;
Вставляем во внутрь металлопластик, нижний конец которого расплющиваем. Сверлим 2 отверстия для крепления датчика с помощью болтов, гаек. Обязательно использование шайб;
Трансдьюсер закрепляется, а провод от него пропускается внутри трубы;
Струбцина становится на свое место (транец), а длина металлопластиковой трубы выставляется с помощью шплинта и просверленных заранее отверстий;
На выступающий вверху конец металлопластика любым удобным способом крепится экран.

Другой способ крепления датчика раз и навсегда заключается в его вклеивании в корпус. Как это делается:

Около киля снимаются все слои на днище вплоть до внешнего;
При помощи эпоксидного клея датчик приклеивается к поверхности. Малая толщина резины не способна помешать нормальной работе трансдьюсера;
Оставшееся место от выреза заливается тем же составом.

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкой, а при хранении в свернутом состоянии вреда датчику нанесено не будет.

Вынос датчика за пределы плавательного средства. Простая инструкция:

скотчем или изолентой трансдьюсер крепится к середине пластиковой бутылки, объемом от 0,5 до литра;
провод от датчика теми же средствами закрепляется на горлышке;
экран становится на скамейке, к нему подключается провод;
в бутылку наливается вода до тех пор, пока не будет достигнута необходимая глубина погружения датчика.

Подойдет для водоемов без течения или заводей.

У вас еще нет эхолота? GARMIN STRIKER PLUS 5CV (выбор редакции)

Размер дисплея: 5´´
Разрешение экрана: 800 х 480 пикселей
Тип дисплея: WVGA цветной
Водонепроницаемость: да (IPX7)
Технология сонара CHIRP: да (встроенная)
DownVü: да, с CHIRP (встроенный)
Мощность излучения: 500 Вт (среднеквадр.)
Размеры: 18.8 х 11.6 х 5.4 см
Вес: 0.5 кг
Комплектация: эхолот, кабель питания, поворотное крепление, аппаратные средства, наклейка на бампер Garmin

Цена без скидки: 7860 руб.

Изготовление приспособления для крепления датчика

Прежде чем приступить к созданию приспособления для крепления датчика эхолота, вам понадобятся следующие материалы и инструменты:

Металлический профиль или полоса;
Ручная или станочная рубанок;
Шурупы или болты;
Отвертка или гаечные ключи;
Электродрель или сверлильный станок;
Основа для крепления датчика (например, деревянная планка).

После того, как вы подготовили все необходимое, можно приступить к изготовлению приспособления:

Измерьте размеры датчика эхолота и определите необходимую длину и ширину приспособления.
Вырежьте металлический профиль или полосу нужного размера с помощью рубанка.
Отверните датчик от основы и прикрепите его к металлическому профилю или полосе с помощью шурупов или болтов.
Используя электродрель или сверлильный станок, просверлите отверстия в основе для крепления приспособления.
Прикрепите приспособление к основе с помощью шурупов или болтов.
Проверьте, что датчик надежно закреплен и не двигается.

По завершении всех этих шагов, ваше приспособление для крепления датчика эхолота будет готово к использованию. Убедитесь, что оно надежно закреплено и не будет двигаться, чтобы обеспечить точные данные от датчика.

Необходимость крепления датчика эхолота на транец

Альтернативным вариантом надежно установить датчик – это прикрепить его к транцу. Для лодок ПВХ это единственный вариант крепления датчика.

Для правильной работы эхолота датчик должен быть погружен в воду и располагаться под определенным углом к поверхности. При движении судна датчик должен быть неподвижен. Иначе информация от локации дна будет неверной, с помехами, информация может вообще отсутствовать.

Ведь принцип работы датчика заключается в посыле импульсов с определенной частотой, которые отражаясь от дна, водных препятствий, улавливаются обратно датчиком. Если положение датчика будет постоянно меняться, то информация будет искажена.

Идеальным вариантом крепления датчика является его внедрение в корпус судна. В этом случае датчик находится в одной плоскости с днищем, не цепляется за дно или другие подводные помехи. Но не все готовы делать отверстие в днище судна, да и в лодке из ПВХ такой способ крепления невозможен.

Создание крепления для эхолота

Правильное крепление эхолота на лодку является важным шагом для обеспечения его надежной работы во время рыбалки. Существует несколько простых и недорогих способов создания крепления для эхолота на лодку из ПВХ материалов.

Вот несколько примеров:

Простое крепление с использованием струбцины на лодку

Для этого вам потребуются три основных компонента: струбцина, уголок и площадка для крепления эхолота. Вначале установите струбцину на борту лодки. Затем прикрепите к ней уголок с помощью болта. Наконец, используйте площадку для крепления эхолота к уголку. Это простое и надежное решение, которое позволяет легко установить и снять эхолот.

Использование крепления для монтировки на спинку стула

Если у вас есть спинка стула на вашей лодке, вы можете использовать ее в качестве крепления для эхолота. Многие стулья имеют дырку в спинке, через которую вы можете провести болт. Просто прикрепите крепление эхолота к спинке стула и затяните болт, чтобы надежно закрепить эхолот.

Самодельное крепление с использованием трубы и зажима

Для этого вам понадобятся несколько кусочков трубы ПВХ разного диаметра, зажим и болты. Вначале установите кусочки трубы на борту лодки, используя болты для крепления. Затем прикрепите зажим к кусочку трубы нужного диаметра. На этом зажиме вы можете закрепить свой эхолот надежно и безопасно.

Все эти способы достаточно просты и экономичны для создания крепления эхолота на лодку. Вы можете выбрать наиболее подходящий для вас вариант, и наслаждаться комфортной и успешной рыбалкой с вашим новым эхолотом.

Как установить?

Стоит напомнить, что изначально эхолоты разрабатывались для того, чтобы корабли могли обходить участки мелководья и различные подводные препятствия. Однако развитие технологий позволило создать максимально компактные приборы, которые сейчас широко используются, в том числе, рыбаками. Приборы способны предоставлять информацию не только о рельефе дна водоема, но также и о присутствии косяков рыб

При этом важно учитывать, что достоверность показаний аппарата напрямую зависит от того, как будет установлен его датчик-излучатель

Принимая во внимание все нюансы, следует знать, как правильно закрепить трансдьюсер своими руками. При наличии транца возможны варианты с использованием струбцины, выполненной, как правило, из нержавеющей стали и имеющей резиновую прокладку, а также кронштейна в виде двух раздвижных трубок. В данном случае алгоритм установки приспособления будет иметь следующий вид

В данном случае алгоритм установки приспособления будет иметь следующий вид.

Струбцину плотно прижать к транцу лодки. Если установлен мотор, то положение приспособления следует выбирать с учетом удобства управления.
Датчик-излучатель звукового сигнала надежно закрепить на кронштейне, выставленном с учетом требуемой глубины.
Закрепить при помощи специального болта штангу с датчиком на струбцине.
Произвести корректировку глубины и угла расположения датчика по отношению к поверхности.
Разместить экран прибора в удобном для использования и максимально безопасном месте.

Подобный способ установки крепежа для датчика эхолота имеет ряд неоспоримых преимуществ.

Максимальная простота и скорость монтажа и снятия конструкции. Это наиболее актуально для лодок из ПВХ, которые чаще всего после использования сдуваются.
Максимальная надежность крепления устройства с возможностью корректировки его положения.

Естественно, не обошлось и без явных недостатков. Прежде всего стоит отметить, что готовые транцевые крепления могут оказаться дороговатыми. Из-за жесткости конструкции при случайном столкновении с препятствием возрастает риск серьезных повреждений транца.

Следующий способ установки датчика сводится к его вклеиванию в корпус плавательного средства. Для этого потребуется следующее.

В районе киля лодки снять с днища все слои покрытия вплоть до внешнего.
Приклеить датчик к подготовленной поверхности, используя эпоксидный клей.
Оставшимся клеевым составом заполнить пустоты по краям датчика.

Третий вариант монтажа предусматривает вынос устройства за пределы лодки. В данном случае необходимо будет следующее.

При помощи изоленты или скотча прикрепить трансдьюсер к пластиковой бутылке (посередине).
На горлышке аналогичным образом зафиксировать провод, который подключается к установленному в лодке монитору эхолота.
Налить в бутылку воды до тех пор, пока датчик не окажется на нужной глубине.

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

на струбцинах;
на присосках;
на клее и другом крепеже (несъемные);
плавающие.

Все виды крепления должны соответствовать установленным критериям:

надежность;
защита от зацепов и ударов о посторонние предметы;
возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

струбцину;
кронштейн;
механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Выбор и установка аккумулятора для эхолот

Аккумулятор для эхолота — это необходимый элемент для работы устройства в течение длительного времени вдали от источников электропитания. Но как правильно выбрать и установить аккумулятор для эхолота? Вот несколько рекомендаций:

Выберите правильный аккумулятор

Выберите аккумулятор, который соответствует требованиям вашего эхолота

В зависимости от модели, эхолот может потреблять разное количество энергии, поэтому важно выбрать аккумулятор с достаточной емкостью, чтобы обеспечить его работу в течение нескольких часов

Установите аккумулятор

Установите аккумулятор в месте, предназначенном для его размещения в вашей лодке или каяке. Обычно это специальная ниша под сиденьем или в носовой части лодки. Убедитесь, что аккумулятор надежно закреплен и не будет смещаться во время работы.

Подключите кабели

Подключите кабели аккумулятора к соответствующим контактам эхолота. Обычно это два провода — красный и черный. Красный провод соединяется с положительным контактом, а черный провод — с отрицательным контактом. Убедитесь, что соединения кабелей надежно закреплены и не разъединятся во время работы.

Зарядите аккумулятор

Перед использованием убедитесь, что аккумулятор полностью заряжен. Используйте зарядное устройство, которое поставляется в комплекте с аккумулятором, или купите отдельно

Обратите внимание на инструкции по зарядке, чтобы избежать повреждения аккумулятора

Особенности установки эхолота в лодке

Выбор и установка кронштейна для эхолота

Сейчас на рынке существует множество различных кронштейнов для установки эхолота в лодку. Выбор кронштейна зависит от конструкции лодки и личных предпочтений рыбака. Можно выбирать между заводскими и самодельными кронштейнами.

Для маленькой лодки можно использовать кронштейн, который закрепляется на периле или на корпусе лодки с помощью струбцины. Для более крупных лодок рекомендуется выбирать кронштейн, который монтируется на жестком корпусе лодки.

При установке кронштейна важно обеспечить надежное крепление. Он должен быть закреплен так, чтобы не допускать его движения во время движения лодки или при волнении воды

Важно также учесть, чтобы кронштейн не занимал слишком много пространства на лодке.

Установка датчика эхолота

После выбора и установки кронштейна, необходимо правильно установить датчик эхолота. Датчик обычно продаются в комплекте с эхолотом и может быть различным по форме и размеру.

Один из вариантов установки датчика – через отверстие в корпусе лодки. В этом случае датчик закрепляется на металлическую пластину, которая пропускает сигналы в воду. Другой вариант – установка датчика на специальном креплении, которое погружается в воду. В этом случае датчик должен быть закреплен под углом для обеспечения правильной работы.

При установке датчика важно обратить внимание на нюансы. Он должен быть погружен в воду на нужную глубину, обеспечивая четкое отображение данных. Также важно, чтобы датчик не был закреплен слишком близко к мотору лодки или другим объектам, которые могут привести к искажению сигнала

Также важно, чтобы датчик не был закреплен слишком близко к мотору лодки или другим объектам, которые могут привести к искажению сигнала

Правильный выбор места установки

Выбор места установки эхолота также является важным шагом. Он должен быть удобен для рыбака и не мешать во время рыбалки. Рекомендуется выбирать место, где эхолот будет находиться на виду и легко доступен для чтения данных.

Важно также учесть движения рыбака на лодке. Эхолот должен быть установлен таким образом, чтобы его экран был виден в любую сторону, куда может повернуться рыбак

Проверка и настройка эхолота

После завершения установки эхолота, необходимо проверить его работу и настроить на нужные параметры. Запустите эхолот в воду и убедитесь, что он правильно отображает глубину и наличие рыбы.

Если на экране эхолота появляются пузырьки, это может говорить о неправильной установке датчика или наличии воздушных пробок в воде. В этом случае рекомендуется проверить установку датчика и убедиться, что он погружен в воду на нужную глубину.

Также можно настроить эхолот на нужные параметры, например, чувствительность и глубину сканирования. Это позволит получить максимально полезную информацию во время рыбалки.

Важные рекомендации по установке эхолота в лодке:
1. Выберите подходящий кронштейн для вашей лодки.
2. Обеспечьте надежное крепление кронштейна и датчика.
3. Установите датчик эхолота на правильной глубине и под нужным углом.
4. Выберите удобное и доступное место для установки эхолота.
5. Проверьте работу эхолота и настройте его на нужные параметры.

Следуя этим рекомендациям, вы сможете установить эхолот в лодку и наслаждаться более успешной и эффективной рыбалкой в любой среде.

Правильная установка и крепление эхолота на лодку ПВХ

Эхолот создавался для кораблей, помогая обходить мелководье и подводные препятствия. Но с развитием микроэлектроники появилась возможность создавать компактные устройства для любителей рыбной ловли. Современные изделия могут показать рельеф дна, глубину, температуру воды и даже косяки рыбы.

Так как эхолот не относится к разряду дешевых товаров, давайте разберемся, зачем он нужен рыбаку. Итак:

Определяет глубину. Крупные особи всегда находятся около дна, поэтому правильно подобрать параметры спиннинга или выбрать оптимальный вес приманки является залогом успешной рыбалки;

Показывает рельеф дна

Особенно важно это при ловле хищных представителей водоема. Зная повадки рыбы можно быстро определить место ее обитания;

Указывает места скопления, размер рыбы

Так подобрать оптимальное место для заброса значительно легче;

Постоянно контролируется температура и атмосферное явление. От этих факторов в основном зависит активность подводных жителей;

Функция GPS. Особенно помогает при выезде на крупный водоем. Удачное место помечается, прибор сохраняет координаты.
