Аксессуары для лодок ПВХ

Надувной киль

Надувной киль — это элемент, которым должна быть оснащена лодка ПВХ длиной более 3000 мм. Такой элемент препятствует опрокидыванию судна во время высокой скорости передвижения и дает возможность точно следовать намеченному курсу. Он создает дополнительную нагрузку на переднюю часть, что позволяет оставить лодку на плаву. Каждый рыболов может сделать такое оборудование самостоятельно.

Для самодельного надувного киля потребуются такие элементы, как:

  • плотная лодочная ткань из ПВХ;
  • клей;
  • клапан;
  • в качестве привального бруса можно использовать полосы из ПВХ;
  • горчичный раствор.

Тюнинг лодок из ПВХ — изготовление надувного киля:

  1. Из заранее подготовленного материала необходимо склеить небольшую трубку диаметром 100 мм, на которой должен быть установлен клапан. Длина такого приспособления высчитывается с учетом расстояния от кормовой части транспорта до носовой.
  2. Затем нужно приклеить изготовленную трубку к поверхности днища во внутренней части лодки в месте для киля. При этом могут потребоваться полосы из ПВХ.
  3. После этого в трубу вливается горчичный раствор, который позволит обеспечить требуемый уровень герметичности. Перед заливкой такой раствор необходимо хорошо взболтать.
  4. Необходимо вывести транспортное средство на мелководье и спустить воздух из киля.

Если нужно усилить уже имеющийся киль, то можно поверх заводской ленты приклеить ленту из ПВХ.

Тюнинг аксессуары для лодок ПВХ

Есть отдельный класс – аксессуары для лодок ПВХ тюнинг, которые выбирают пользователи, предпочитающие осуществить улучшения своего плавательного средства. Эти устройства являются необязательными, но способны существенно упростить процесс передвижения на лодке и ловли рыбы.

Установка якоря

Без якоря вы вряд ли сможете долгое время находится в желаемой точке водоема. К элементу тюнинга установка якоря относится не сильно, скорее это один из обязательных элементов для плавательного средства. При ловле на течении вовсе трудно задержать лодку в одной точке водоема, даже небольшой промежуток времени.

Якорь для лодки ПВХ может быть разной конструкции. Любой предмет из железа, который подходит по массе может выступать в качестве якоря (я применяю гантель весом в 6 килограмм). В магазинах можно встретить разные модели, в том числе и разборные.

Есть определенные требования, которыми следует руководствоваться во время выбора якоря, чтобы не столкнуться с неприятными сюрпризами на рыбалке:

  • В зависимости от парусности лодки, скорости течения, а также силы ветра нужно выбирать якорь массой от 5 до 7 килограмм;
  • Необходимо выбирать якорь такой массы и конструкции, чтобы его можно было легко поднять и спустить в воду во время рыбалки. Якорный рым, предотвращающий трение веревки о лодку устанавливается на судна, длиной более 4 метров.

Реданы и их крепление

Редан — это специальный профиль, который оснащен направляющими и по своей конструкции несколько схож с треугольником. Основная задача реданов — повышение устойчивости лодки во время движения по водоему. Зачастую, тюнинг лодки ПВХ своими руками не обходится без установки данного аксессуара.

Обычно установка реданов совмещается с дополнительной защитой киля и баллонов лодки, что очень удобно и практично. Реданы небольшой длины размещаются в носовой части лодки, так как именно там чаще всего образуется много брызг и это сильно влияет на устойчивость.

Правда, эти элементы могут быть не только треугольными, они имеют различную форму, но одинаковое предназначение — повышение устойчивости лодки во время глиссирования по водоему. Очень удобный и полезный аксессуар, который можно легко установить самостоятельно. Их также называют курсовыми стабилизаторами.

Усиление днища

Производители зачастую делают дно лодки из ПВХ ткани, по которой очень неудобно ходить. Не жесткое дно предоставляет рыбаку целый ряд неудобств во время перемещения по лодке. Поэтому, производя тюнинг лодки ПВХ своими руками, усилить дно необходимо в первую очередь. Да и ремонтировать, если повредите, придется усиление, а не само дно, что значительно дешевле и проще. Дно лодки можно усилить полностью или частично.

Специальная лента из ПВХ отлично справляется с поставленной задачей. Такую ленту еще называют привальным брусом и ею оклеивают днище лодки полностью, либо частично. Обычно, толщина такой ленты составляет от 1 до 3 миллиметров, а ширина от 60 до 230 мм. Приклеить привальный брус можно с помощью двух компонентного клея. Такая несложная операция придает жесткости днищу, а также обеспечивает дополнительную защиту от подводных препятствий.

Тент

Занимаясь тюнингом лодки, рыболовы часто обустраивают на неё тент. Тенты представлены в продаже разнообразных разновидностей и могут быть предназначены для определённых моделей суден. Для небольших лодок обыкновенно используют тенты-зонты, которые укрывают человека от дождя и солнца. Лодки, оснащённые мотором часто комплектуются:

  • Носовым обтекателем – на основе ПВХ материала. Некоторые модели дополняются обзорным окошком. Тенты с лёгкостью набрасываются на специальную дугу, уберегая людей от брызг и не давая высоким волнам попадать внутрь лодки. При выполнении глиссирования носовой обтекатель выполняет функцию антикрыла, что препятствует подскакиваниям плавательного средства в воздухе при сильных порывах встречного ветра. Наличие небольшого кармана позволяет хранить копию номера борта.
  • Тент-трансформер крепится к борту алюминиевыми дугами. Конструкция способна укрыть людей от капель дождя и порывов ветра. Окна, располагающиеся на тентовом изделии, дают возможность перемещаться под мотором (при незначительном ветре). Боковые части ПВХ-материи подвижные и могут застёгиваться на молнии, подниматься при фиксации стропами. Поменяв положение боковых частей тента, можно комфортно провести ночь на воде, осуществлять рыбную ловлю в дождливую погоду или выбираться на сушу. Большинство моделей оснащаются вентиляционными устройствами.

Страховка для мотора

Зачастую, на рыбалке происходят непредсказуемые вещи, что делает её очень опасным, но и интересным занятием.Одной из распространенных нештатных ситуаций является обрыв мотора. Исход в такой ситуации один — уход двигателя под воду. Предотвратить обрыв можно с помощью страховки, которая осуществляется с помощью троса. Мотор нужно просто привязать через 2-4 рым кольца к транцу.

Используется как обычный, металлический трос, так и искусственный. Все зависит от веса вашего мотора, а также от финансовых возможностей. В любом случае металлическая страховка обеспечит максимальный эффект.

Установка сидений

Для того чтобы установить сиденье поворотного типа, следует провести разметку и определиться с размерами. Затем смонтировать на баллонах специальные держатели под подставки. После установки этих элементов можно приступать к монтажу поворотного механизма. Само сиденье крепится при помощи 3−4 гаек со шпильками. Рекомендуемый способ установки мягких сидений — ременной. В этом случае оно будет фиксироваться при помощи 2 прочных ремней.

Для изготовления надувного кресла для плавательного судна из ПВХ потребуются следующие материалы:

  • водонепроницаемая ткань;
  • лента для соединения стыков;
  • водостойкий клей для склеивания швов;
  • полиамидные нитки;
  • ножницы;
  • плакатные листы.

Необходимо измерить параметры сиденья и сделать выкройку. Затем перенести ее на ткань и вырезать при помощи ножниц. Готовые элементы нужно свернуть в трубу и сшить по краям при помощи полиамидных нитей. Затем можно переходить к склеиванию соединений как с внутренней, так и с наружной стороны. В нижний баллон следует поместить клапан для закачивания воздуха. Все детали собираются в верхний и нижний блок, а затем состыковываются между собой. Для того чтобы проверить герметичность готового надувного кресла, необходимо поместить конструкцию в воду.

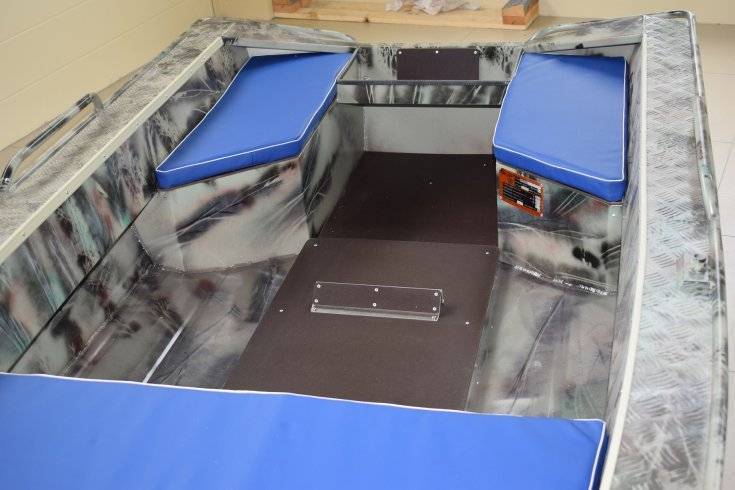

Тюнинг алюминиевой лодки

Эти лодки, как и ПВХ, пользуются у народа большим спросом, а обуславливается это прочностью корпуса, теперь никакая коряга не сможет прервать всю рыбалку.

Дополнить такое средство можно:

  • Сидениями (если уже есть, то перетянуть);
  • Лобовыми стёклами;
  • Дополнительной обшивкой корпуса в виде хрома;
  • Теном (навесом);
  • Дистанционным управлением и т. д.

Кроме того, можно осуществить покраску судна. В общем сделать мини яхту, в которой будет не только приятно покататься, но и заплыть за километр от берега и наслаждаться открытым морем, попивая коктейли.

Тюнинг алюминиевой лодки своими руками очень схож предыдущим.

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

  1. Адмиралтейский. Это классический вид. Состоит из веретена, транца, двух рог, лап, штока, скобы и рыма. Главным преимуществом такого якоря – универсальность. Его можно использовать на водоемах с любым дном. К тому же, он отличается достаточно высоким коэффициентом держащей силы, а также простотой конструкции. Сегодня выпускается большое разнообразие якорей адмиралтейского типа. Основные его минусы:
    • Сложность в обращении.
    • Громоздкость.
    • Высокая стоимость.
    • Вероятность того, что за одну из лап может зацепиться и запутаться якорный трос.
  2. Якорь Портера. Во многом напоминает адмиралтейский, за исключением того, что лапы якоря крепятся перпендикулярно штоку с помощью болтов. Благодаря этому, он может раскачиваться со стороны в сторону. дополнительным преимуществом данного вида является то, что когда одна лапа погружается в грунт, другая прижимается к веретену. Благодаря этому обеспечивается более высокая удерживающая сила, а вероятность зацепиться якорным тросом за торчащую лапу практически сведена к нулю.
  3. Якорь Дэкфорта. Обладает высоким показателем удерживающей силы. Главным отличим является его конструкционная особенность – шток расположен не вверху, а в нижней части веретена. При попадании на дно, шток не позволяет якорю опрокинуться. Основным плюсом является то, что он глубоко зарывается в грунт. Но при использовании якоря Дэкфорта обязательно следует учитывать тип грунта, так как в некоторых случаях он может погрузиться до такой степени, что вытащить его будет весьма проблематично, а иногда и вообще невозможно. Основные недостатки:
    • Неэффективен на водоемах с галечным дном.
    • На больших глубинах может долго погружаться.
  4. Якорь Норхила. Обладает повышенной удерживающей силой. Принцип действия аналогичен адмиралтейскому. Достоинства:
    1. Высокий КПД. При одинаковом весе, коэффициент удерживающей силы у якоря Нордхила будет в 7 раз выше, чем у того же адмиралтейского.
    2. Удобство транспортировки.
    3. Компактность (складывается).
    4. Малый вес.
  5. Якорь плуг. Главная особенность его конструкции заключается в том, что он имеет всего одну лапу и при этом обладает довольно высокой удерживающей силой. Достоинства:
    • Обладает высоким КПД.
    • Быстро и надежно зарывается в дно.
    • Малый вес.
    • Компактный.

На сегодняшний день, якорь плуг является одним из наиболее эффективных при использовании на илистом или плотном песчаном грунте.

Кроме вышеперечисленных видов, наиболее распространенными и применяемыми можно считать следующие виды якорей: кошка, гриб, речной и некоторые другие. Например, якорь-кошка является достаточно популярным, так как имеет предельно простую конструкцию и при этом, эффективно работает. Якорь-гриб является лучшим решением для тех, кто любит ловить рыбу на водоемах с песчаным дном. А вот речной якорь в принципе считается самым универсальным, так как может использоваться на любой глубине и в любых речках.

Доработка корпуса

Корпусная часть лодки во многих участках дорабатывается самостоятельно.

Усиление дна лодки

Большинство ПВХ лодок имеют дно из специальной ПВХ ткани, пружинящей и прогибающейся при перемещении по лодке. Усилить дно рекомендуется в первую очередь.

Дно усиливается полностью и частично. Понадобится специальная ПВХ лента, называемая привальным брусом. Толщина составляет до 3 мм, ширина – до 200-230 мм. Лента приклеивается к днищу с помощью специального двухкомпонентного клея. Подобная процедура придает днищу дополнительную жесткость и защищает от возможных повреждений о водные преграды.

Усиление киля

Киль усиливается как и дно – лентой ПВХ и клеем. Изначально производители лодок наносят на киль заводскую ленту. ПВХ ленту клеим прямо поверх нее. Дополнительно усиливаются кильсоны.

Усиление баллонов

Баллоны – особо важная часть лодки, от них зависит целостность плавсредства и снаряжения рыбака. Ленту ПВХ клеят на нижней и боковой стороне баллона, тем самым придавая большую жесткость и прочность.

Усиление транца

В обычной комплектации транец защищен лишь малым слоем ПВХ ткани, не обеспечивающим защиту при длительном использовании. Поэтому усиление данной части будет правильным решением.

Рекомендации по использовании ПВХ ленты

  1. ПВХ лента широко применяется для усиления лодки, работать с ней легко, если придерживаться правил
  2. Перед работой лодку следует тщательно вымыть и высушить, дабы не ухудшить качество склейки
  3. Поверхности предварительно обрабатываются ацетоном
  4. На ленту и на участок приклеивания наносят слой клея, и оставляют просохнуть
  5. Наносят второй слой клея, лента плотно прикладывается и прижимается

Установка стрингеров

Лодке с жестким дном необходим дюралюминиевый профиль. Перемещаясь по водоему, лодка постоянно деформируется – жесткие пайлоы касаются надувных частей, происходит истирание ткани.

Установка профиля представляет следующее:

  • Пайолы раскладываются в стороне, соблюдается их положение и расстояния между ними с учетом расположения в лодке
  • Стрингер прикладывается к одной стороне пайолы, перекрывая соседние три пайолы
  • Во время установки следите, чтобы жесткие части конструкции не выходили за края. Лучше заранее намечайте пропил – потом легко наденете стрингер на пайол
  • Стрингеры прикладываются к крайней части пайол, проводится ровная линия пропила
  • Наметьте небольшой запас – порядка 3-4 см с каждой стороны на длину стрингера. Это поможет легко снимать и надевать стрингеры прямо во время рыбалки
  • Завершив разметку, с помощью лобзика делают пропилы с каждой стороны в соответствии с намеченными участками

Пропилы нужно обязательно обработать водоотталкивающим средством.

Установка реданов

Редан – курсовой стабилизатор, представляет специальный ПВХ профиль, устанавливающийся на дно лодки. Он придает лодке большую устойчивость, предотвращает заносы во время поворотов. В основном редан ставят в передней части лодки.

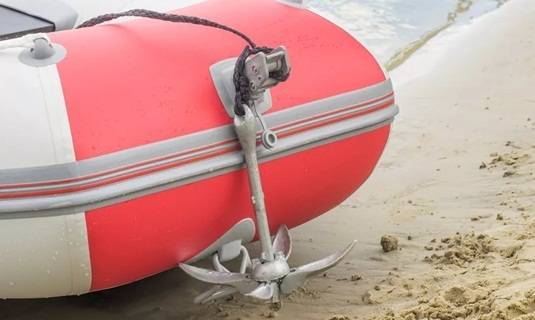

Крепления якоря

Якорь – важный элемент, позволяющий удерживать лодку. С ним просто – покупаете якорь, весом 5-7 килограмм, чего бывает вполне достаточно.

Форма якоря должна позволять легко опускать и вытаскивать его из воды. Для облегчения работы, на корме устанавливают якорный рым, предотвращающий трение веревки о лодку.

Транцевые колеса

Применение колес оправдано в случаях ловли на труднодоступных участках, где спустить лодку к воде достаточно сложно.

Установка колес не представляет особой сложности:

  • Берется пара колес, диаметром в 30-35 см и шириной в 5-7 см и втулки
  • Шасси для колес можно изготовить из металлических трубок
  • Шасси крепятся как можно плотнее при помощи болтов

Установка надувного киля

Многие бюджетные лодки часто не имеют киля, что значительно снижает управляемость. Решается установкой надувного киля. Киль подбирается с учетом размеров лодки и монтируется специальными лентами, идущими в комплекте.

Держатели для спиннинга

Для большого количества спиннингов делается тюнинг лодки в виде установки различных держателей. Они могут подсоединяться к корпусу судна при помощи таких элементов, как:

  • болты;
  • шурупы;
  • струбцины;
  • клей.

Для лодок из материала ПВХ подойдет тарга, оборудованная несколькими стаканами, или держатель на струбцине.

Процесс изготовления тарги на лодку:

  1. Необходимо взять пластмассовую или металлическую трубку, диаметр которой будет превышать диаметр удилища на 0,7−1 см. Из нее нужно выгнуть дугу по ширине плавательного средства.
  2. С 2 концов трубу следует расплющить и просверлить отверстия для крепежных болтов.
  3. Часть трубы нужно нарезать на стаканы, с одной стороны которых необходимо приварить заглушки.
  4. На дугу приваривают стаканы.
  5. В конце всю конструкцию зашкуривают и покрывают водостойкой краской.

Изготовление держателя в виде струбцины:

  1. Из старой мясорубки нужно сделать струбцину, отрезав от нее верхнюю часть.
  2. Затем необходимо просверлить несколько отверстий в корпусе мясорубки, которые будут использованы в качестве стоек держателя.
  3. В трубе следует проделать 3 отверстия. Третье должно располагаться в верхней части.
  4. Изготовленную стойку из расплющенной трубы и струбцины следует соединить при помощи болтов и шайб.
  5. В верхнем отверстии нужно прикрепить сантехнический хомут.

Самостоятельное крепление привального бруса

Самостоятельное усиление лодки ПВХ состоит из следующих операций:

Лодка вымывается, после чего удаляются все загрязнения. После этого, лодка сушится, как можно тщательней. Следует помнить, что малейшие остатки влаги не позволят качественно склеить элементы лодки.
Склеиваемые поверхности обезжириваются бензином или ацетоном. Обезжиривание проводится аккуратно, чтобы не нарушить ткань.
С помощью кисточки на поверхность наносится слой клея. Обычно клей наносится на лодку и привальный брус. Через 15 минут наносится второй слой клея. Слоя подсыхают до тех пор, пока клей не перестанет прилипать к рукам.
Брус накладывается на поверхность и прижимается.
Чтобы поверхности надежно приклеились, их лучше нагреть с помощью фена

Нагрев осуществляется весьма осторожно, чтобы пластик не начал плавиться.
После этого, склеиваемые поверхности опять прижимают с максимальным усилием.

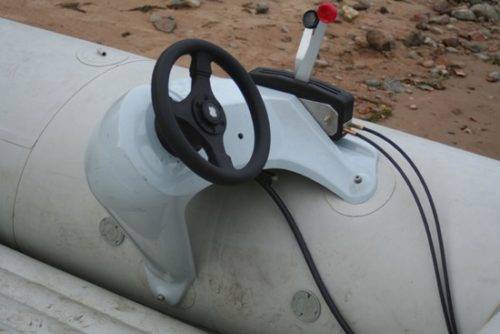

Дистанционное управление мотором

На резиновых лодках больших размеров практикуется монтаж дистанционного управления подвесным двигателем лодки. Место управления устанавливается на специализированной консоли, к которой производится подведение всех нужных коммуникационных средств:

  • удаленный пуск двигателя;
  • контроль поворота двигателя;
  • управление газом-реверсом;
  • контроль над углом наклона (тримом двигателя).

С учетом строения надувной моторной лодки создан целый ряд данных консолей. Для шкипера, управляющего плавсредством на дистанции, на специализированной платформе может быть поставлено вращающееся кресло с функцией регулирования по высоте.

Можно ли установить такую консоль на стандартную лодку ПВХ? Имеется ряд частностей при установке данного кресла на обычную лодку.

  • Рассматриваемое оборудование предназначено для монтирования на плавсредство, имеющее баллоны (боковины), диаметр которых от 43 до 50 см. Для боковин прочих диаметров требуются иные габариты опорной конструкции.
  • При монтаже опорной конструкции на ПВХ лодку нужно сымитировать все радиусы поворота рычага управления рулем в плавсредстве, чтобы рычаг не цеплялся за кресло и не было каких-либо препятствий для управления плавсредством. Разные изготовители лодочных двигателей продают рычаги различной длины. Подходящим решением будет сместить кресло немного вперед и применить небольшой удлинитель рычага управления рулем.
  • Если при идеальном расположении кресла его основание будет на границе элементов, то для предотвращения повреждения профиля из алюминия под него требуется подставить какой-нибудь амортизирующий элемент, к примеру, привал из поливинилхлоридной материи. Фиксировать опору следует к двум элементам пайол плавсредства.
  • Поскольку уровень посадки в кресло немного повыше, чем на обычную лодку, то нужно параллельно с монтажом кресла приклеить ручку, чтобы шкипер мог держаться за нее.

Крепление бензобака на днище лодки пвх

Подобная фиксация, на мой взгляд, должна быть предусмотрена в любой лодке, несмотря на различные варианты пайола или надувного днища. Закрепив бензобак на месте, можно не переживать за его сохранность и местонахождение даже в штормовую погоду. Любые раскрепления в лодке удобнее выполнять при помощи полуколец и стропы. В зависимости от вида днища полукольца могут быть установлены при [помощи винтов, саморезов, либо приклеены при помощи специальных накладок. Точно такие же крепления могут быть размещены в любой части баллона лодки для фиксации любого оснащения и инвентаря. Таким способом вы можете раскрепить и небольшие сумочки, и гермоупаковки, тубусы со спиннингами, и, что самое главное, — якорь, подстраховав его при помощи колец от самопроизвольного выпадения за борт.

Компрессор или насос

Первое, что вам понадобится, это компрессор для накачивания.

Владельцы лодок знают, как долго и утомительно накачать лодку перед рыбалкой. Все серийные надувные лодки комплектуются ножным насосом. Время накачивания стандартной лодки при помощи механического насоса составляет от двадцати минут. Кроме этого, от однообразных движений ноги быстро устают.

Отличным решением проблемы станет компрессор. Это устройство прекрасно сокращает время накачивания лодки и экономит силы рыбака. В магазинах сейчас можно приобрести такие виды компрессоров:

• компрессоры со встроенными аккумуляторами;

• компрессоры, подключаемые к аккумулятору;

• автомобильные компрессоры, работающие от сети транспортного устройства. Те хозяева авто, у которых есть подобное устройство, смогут только купить специальный переходник и шланг, после чего можно смело накачивать резиновую или ПВХ лодку.

Крепеж

Все дополнительные элементы крепятся к лодке ПВХ с помощью двухкомпонентного клея. Существует несколько моделей универсальных крепежных систем. Если ее установить, то к ней можно приспособить любые элементы.

Крепеж «пятак»

Универсальный крепежный элемент, предназначенный для крепления удочек, тентов, столиков и т.д. Основной материал его изготовления – это ПВХ. Размеры крепежа «пятак» – высота 35 мм, диаметр 20 мм.

Крепеж FASTentm

Это универсальный, но быстрый крепеж. Способен трансформироваться под любое навесное оборудование, такое, как эхолоты, навигаторы, держатели ремня и т.д. Он позволяет быстро переходить от одного вида крепления к другому.

Если установить на лодке все, вышеперечисленные элементы, то их вес может существенно дополнить вес лодки и тогда на руках ее уже точно не спустишь на воду. Поэтому, прежде, чем приступать к подобному тюнингу, следует хорошо подумать.

Тюнинг лодки ПВХ своими руками

Watch this video on YouTube

14.02.2017

Самодельный мотор с коробкой передач

Изготовить самостоятельно мотор с коробкой передач непросто, но такая конструкция позволит менять скорость движения лодки и изменять тяговые характеристики гребного винта. Такая конструкция удобна при ловле рыбы методом троллинга, кроме этого, переключение на более низшую передачу позволит более эффективно двигаться плавсредству против сильного ветра и при значительной нагрузке.

Наиболее компактным вариантом двигателя, который можно изготовить самостоятельно, является устройство, в котором в качестве силового агрегата используется двухтактный двигатель от мопеда «Карпаты». Такое устройство будет иметь всего две скорости, но этого вполне достаточно.

Двигатель устанавливается на самостоятельно изготовленную раму, которая представляет собой обрезанную часть рамы мопеда. Правая крышка и ведущая звёздочка снимаются, а к валу крепится небольшой редуктор, которому затем присоединяется стандартная «нога» от лодочного мотора «Вихрь», по которой и происходит передача крутящего момента. Все детали должны быть установлены таким образом, чтобы конструкция была максимально сбалансирована, иначе при движении будет ощущаться заметный перекос, а при использовании такого двигателя с лодкой ПВХ возможно опрокидывание плавсредства. Ручка управления таким устройством должна быть не менее 0,5 длины, иначе во время управления лодкой можно получить ожоги от горячего двигателя и колена глушителя.

Достоинства такого лодочного мотора заключается в очень тихой работе, небольшом расходе топлива и возможностью переключиться на пониженную передачу, когда это необходимо.

Самые необходимые аксессуары

Есть аксессуары для лодок ПВХ, которые следует применять независимо от того, хотите ли вы тюннинговать свое плавательное средство. Это самые необходимые устройства, без которых эксплуатация лодки не приведет к желаемому эффекту, и рыбалка окажется не такой уж и простой.

Установка тарги

Итак, первым элементом, входящим в аксессуары для лодок пвх, является тарга. Она представляет собой дугу для поддержания спиннинговых бланков и ходовых огней. Так же, тарга часто применяется при троллинге и может использоваться как приспособление для транспортировки бланков. В случае же монтажа на тарге ходовых огней можно задействовать лодку для ночной рыбалки.

Руль

Если вы установили на вашей лодке двигатель с дистанционным управлением, то в ваши аксессуары для лодок обязательно должна входить консоль рулевого управления. Надо сказать, что сегодня на рынке пвх лодок довольно много разнообразных моделей этих консолей. Есть консоли с возможностью установки на один или два баллона, а так же на пайол.

Редукторы управления

Данные редукторы предназначены для систем рулевого и дистанционного управления лодочных моторов. В принципе, их основной задачей является увеличение передаточного усилия на руль управления. В настоящее время, существует два типа редукторов: одно-точечные и много-точечные. Как правило, одно-точечные редуктора устанавливаются на лодочных моторах российского производства с мощностью до 30 л.с. Использование же многоточечных редукторов на более мощных двигателях сделает максимально комфортным управление вашей лодкой.

Колеса для транца

Транцевые колеса также относятся к лодочным аксессуарам. Понятно, что с их помощью можно самому без проблем перемещать лодку по берегу на любые расстояния. В рыболовных магазинах транцевые колеса присутствуют в двух модификациях: складывающиеся и снимающиеся. Первые, складываются пополам как только лодка оказывается в воде. После этого их можно зафиксировать с внешней стороны транца. Вторые же, после спуска лодки на воду, просто, снимаются с нее. В обоих случаях колеса монтируются на лодке с наружной стороны транца.

Еще одним, по моему мнению, весьма интересным и полезным элементом, являются поворотные кресла. Их польза заключается, в первую очередь, в способности поддерживать спину рыбака во время длительных передвижений лодки по волнам.

Газово-реверсный контроллер

Помимо этого, в аксессуары для лодок пвх включены контроллеры – “газ-реверс”. Обычно, эти контроллеры функционируют в сочетании с разнообразными тросами газа-реверса. В линейке моделей данных контроллеров можно встретить как много-функциональные модели, так и простые.

Выбор насоса

Теперь о насосах. Безусловно, важными параметрами в использовании насосов для лодок являются: надежность и удобство в эксплуатации. Следует отметить, что в стандартную комплектацию любой лодки пвх, обязательно, входят ножные насосы, типа «лягушка». Но помимо этого, сегодня, рынок может предложить широкий спектр ручных и электронасосов для лодок ПВХ, которые не только сэкономят вам время и силы на подготовку лодки к спуску на воду, но и ускорят процесс откачивания воздуха из баллонов после рыбалки.

Наличие гребных винтов

Понятно, что это самая главная деталь двигательной системы лодки, а если ее подобрать грамотно, то можно оптимизировать такие важные параметры лодки как: экономичность, скорость и приемистость.

Держатели для спиннинга

Для большого количества спиннингов делается тюнинг лодки в виде установки различных держателей. Они могут подсоединяться к корпусу судна при помощи таких элементов, как:

  • болты;
  • шурупы;
  • струбцины;
  • клей.

Для лодок из материала ПВХ подойдет тарга, оборудованная несколькими стаканами, или держатель на струбцине.

Процесс изготовления тарги на лодку:

  1. Необходимо взять пластмассовую или металлическую трубку, диаметр которой будет превышать диаметр удилища на 0,7−1 см. Из нее нужно выгнуть дугу по ширине плавательного средства.
  2. С 2 концов трубу следует расплющить и просверлить отверстия для крепежных болтов.
  3. Часть трубы нужно нарезать на стаканы, с одной стороны которых необходимо приварить заглушки.
  4. На дугу приваривают стаканы.
  5. В конце всю конструкцию зашкуривают и покрывают водостойкой краской.

Изготовление держателя в виде струбцины:

  1. Из старой мясорубки нужно сделать струбцину, отрезав от нее верхнюю часть.
  2. Затем необходимо просверлить несколько отверстий в корпусе мясорубки, которые будут использованы в качестве стоек держателя.
  3. В трубе следует проделать 3 отверстия. Третье должно располагаться в верхней части.
  4. Изготовленную стойку из расплющенной трубы и струбцины следует соединить при помощи болтов и шайб.
  5. В верхнем отверстии нужно прикрепить сантехнический хомут.

Читайте: Подставка для спиннинга своими руками

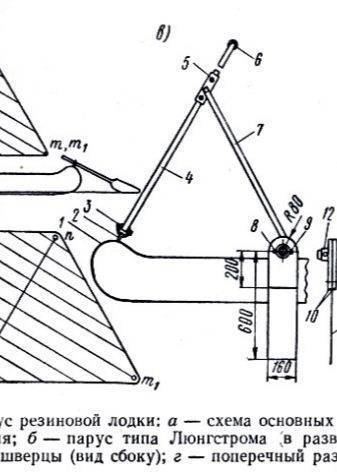

Установка паруса

Лодку ПВХ (даже небольшую, к примеру, с размерами 2200х1000 мм) также реально переделать в парусную. На ней не получается инсталлировать мачту стандартного вида, потому используют парусное вооружение, которое напоминает латинское. Снасти отсутствуют. Мачта (смотрите чертежи) включает в себя базовую поперечную трубку (15), 2 трубки (7) – фактически мачты – и рею (4).

Базисную трубку 25-30-миллиметровым диаметром надо вставить в уключины (14). После к ее концам болтами М5 (13) зафиксировать нижние окончания труб (7) спаренной мачты в форме буквы «Л», верхние окончания труб связать между собой и с реей посредством болта (16) и гайки (17). Диаметр труб, формирующих рею и мачту, – 15 мм, и их можно сделать из дюралевых палок для лыж.

В верхней части реи ставим блочок (6) для каната (троса); своим низом рея фиксируется к петле из резины (2) на носу судна посредством скобки (3). Петля – это окружность из 5-миллиметровой технической резины диаметром 60 мм; низ окружности приклеивается к корпусу (1) плавсредства, а в верхней части свободно отгибающейся половинки делается отверстие под мочку.

Рея должна иметь наклон 60°. Размеры труб находятся в зависимости от длины плавательного средства. Определив область фиксации реи к корпусу на носу судна, измерьте дистанцию (а) до базисной трубки, пропущенной сквозь уключины. После можете рассчитать длину мачтовых труб, воспользовавшись формулой:

L (мачты) = (√ а*+ (b2\4)) + 100 миллиметров, где Ь – дистанция между уключин по базисной трубке.

Длина реи находится в зависимости от избранного центрования. При центровании 10% длину реи можно рассчитать, используя формулу L (реи) = 1,8 а. Точка фиксации реи к мачте располагается на дистанции (а) от его низа.

Шверцы (11) делают из 3-миллиметрового дюраля и нанизывают на концы базисной трубки, выходящие за баллоны плавсредства. Щеки-накладки (10), выполненные из 10-миллиметровой доски либо фанеры, добавляют прочности шверцам и ограничивают их угол поворота к диаметральной плоскости. Расположение шверцев по длине базисной трубы закрепляется вдеваемыми на нее кольцами (12) из трубки с большим диаметром; стопорение колец производится болтами (8) и гайками М5 (9).

Парус являет собой треугольник, имеющий равные стороны, фаловый угол (верхушка) которого смещен к носу в отношении оси базисной трубки на значение С= (6÷12%) L (шкаторины). Длина каждой из шкаторин L (шкаторины) = 1,7 а. Сподручно применять парус Люнгстрема, дающий возможность вдвойне расширить пространство парусности на полных курсах. С наружной стороны сгиба по передней кромке пришивается лик-трос, к нему фиксируются веревки либо кольца. Ими фиксируют парус.

Во всех 4-х уголках паруса наличествуют кольца (люверсы). Тросы заводят в кольцо нижнего заднего угла паруса, а для фиксации нижнего наветренного угла паруса применяется эта же скоба, соединяющая низ реи с петлей из резины.

Алгоритм постройки

Несмотря на то, что в постройке лодки своими руками нет ничего сложного, предлагаем перечень простых действий, благодаря которым, ваша лодка прослужит не один год!

1) Просмотреть разные чертежи лодок и выбрать тот, который больше всего понравится.

2) Перенести контуры выкройки на фанерный лист. Для этого можно воспользоваться готовыми лекалами, изготовленными по заказу или сделать их самостоятельно.

3) Очень аккуратно чистовой пилкой выпиливаются заготовки. Края деталей срезаем под углом для уменьшения зазоров. Обработать все детали шлифовальной машинкой или наждачкой.

4) Сборка. Соединить вырезанные заготовки лодки своими руками так, чтобы сформировались борта и дно будущего судна. Соединить все это при помощи шурупов и эпоксидки.

5) Сшить все швы с помощью проволоки. Соединить концы заготовок до их полного совпадения по шву. Придать форму корпусу с помощью распорок, установленных между бортами.

6) По обе стороны от середины лодки на расстоянии 3 см друг от друга следует установить по 2 шпангоута (всего будет 9 пар). На носу устанавливаются 4 соединительных элемента для крепления листов и 2-3 элемента понадобятся для кормы..

7) Перевернуть лодку своими руками. Фрезерным станком пройтись по шву, соединяющему половинки корпуса лодки. Итог — ровная щель для склеивания половинок.

9) Проклеить шов и места крепления шпангоутов эпоксидным клеем.

10) Подогнать и проклеить горизонтальные швы.

11) Соединить вертикальные швы бортов.

12) Далее нужно проклеить изнутри все швы. Лучше всего подходит стеклотканевая вата. Для надежности проклеить придется всю поверхность.

13) Между шпангоутами устанавливается перегородка, и на них крепятся опорные планки. Затем зашиваются промежутки между шпангоутами, в результате получаются носовая, гребная и кормовая банки.

14) Шпаклюются и проклеиваются стеклотканью все стыки лодки своими руками.

15) Крепится киль и продольные реданы.

16) Отделка: шлифуется и покрывается краской вся поверхность лодки внутри и снаружи.

Один из вариантов двигателя для лодки Север 520

На этом постройка лодки закончена. Она получается легкой, маневренной, недорогой и удобной. Хранить ее лучше на суше, а использовать на спокойных озерах и речках. Необходимо внимательно следить за швами и целостностью судна. Построив своими руками из фанеры моторную лодку, эксплуатировать ее в дальнейшем не составит труда. Транспортировка этой лодки не вызывает никаких проблем: она легкая, и ее можно перевозить даже на крыше автомобиля.

Бережное отношение, правильное хранение и контроль помогут надолго продлить срок ее службы. И много приятных воспоминаний, связанных с нею украсят жизнь. А всего то надо было решиться и построить из фанеры моторную лодку своими руками.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
