Высота транца под лодочный мотор: как правильно установить мотор и выбрать угол наклона

Угол установки двигателя

Правильный угол наклона увеличивает эффективность скольжения лодки по воде и ведет к экономии топлива. Большая часть импортных двигателей позволяет регулировать пространственное положение в пределах 0-15°. Производители некоторых моделей надувных лодок, например, RIB, наносят контуры силового устройства и отмечают опорные точки крепления.

Угол установки мотора зависит от показателей:

конструктивных особенностей судна, гребного винта и мотора;
загруженности и баланса, включая собственный вес плавсредства и принятого на борт груза;
скорости движения и характеристик акватории;
погодных условий.

Меньшее сопротивление движению обеспечивает перпендикулярное расположение вертикальной оси мотора относительно водной поверхности. В этом случае угол установки мотора – 0°. В реальности – с минимальным отклонением от нормы.

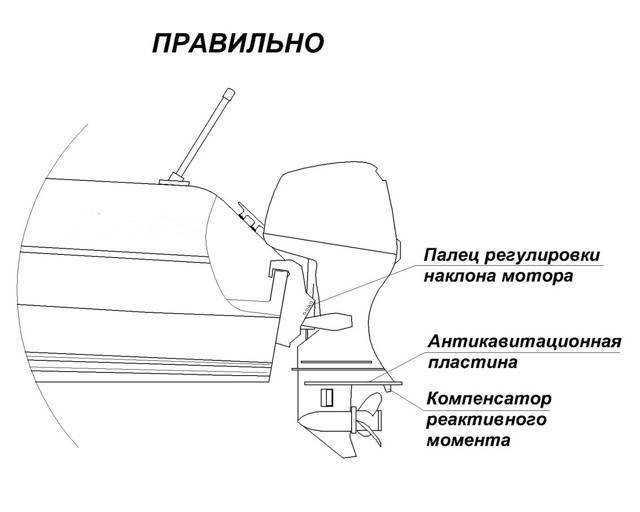

В скобе крепления мотора есть отверстия, позволяющие регулировать угол наклона. В рабочем состоянии пространственное положение силового агрегата фиксируют штифтом. Перестановка упора в соседнее отверстие изменяет угол наклона мотора на 3-4°.

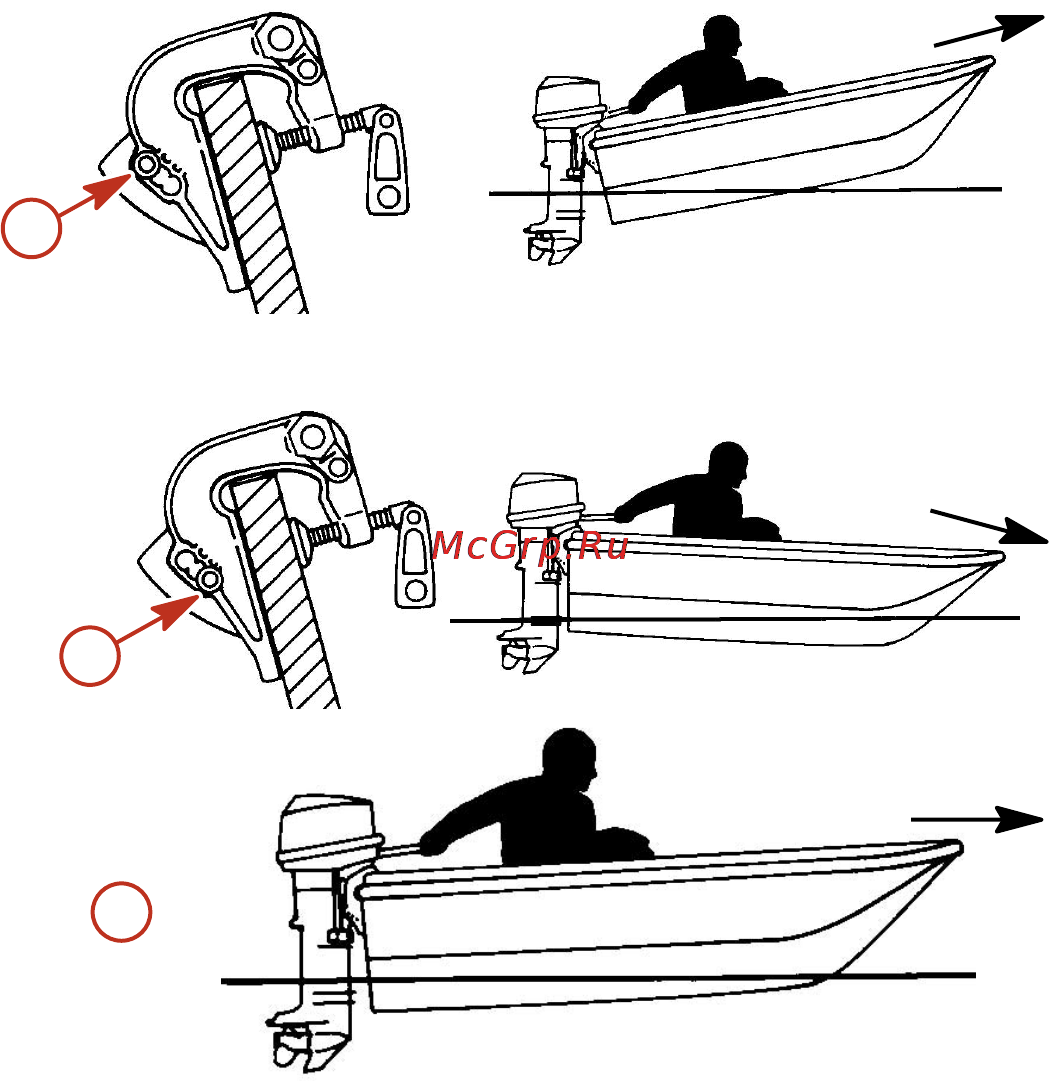

Для перенастройки приподнимают мотор. Извлекают упор. Переставляют штифт в следующее отверстие, а затем тестируют в движении.

Важно! Перед регулировкой угла наклона необходимо заглушить двигатель и дождаться полной остановки вращающихся частей. Штифт располагают по центру отверстия, стараясь избежать перекосов

Вначале тестируют конструкцию на низкой скорости. По мере прибавления оборотов, продолжают контролировать устойчивость лодки на воде и ее управляемость.

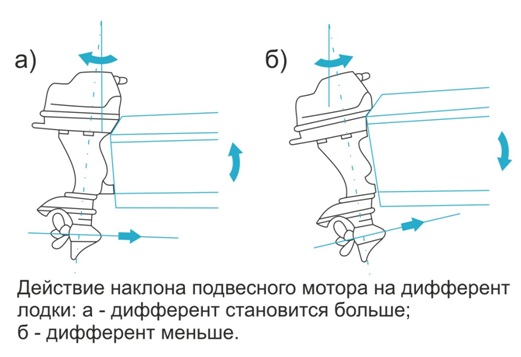

Если установить мотор со слишком большим углом (больше 15°), угол дифферента судна в движении сильно изменится, станет отрицательным. Нос задерётся, из-за чего управление лодкой ухудшится.

Если установить мотор с отрицательным углом, нос наоборот погрузится ниже, мощности мотора будет не хватать. Это приведёт к уменьшению скорости и ухудшению управляемости.

На дифферент может также влиять избыточная мощность мотора. При покупке ПЛМ следите, чтобы он соответствовал характеристикам лодки.

Короткая и длинная нога — обозначения и диапазон

Длина ноги маркируется литерами. Самые распространенные — S, L, X.

Существует миф, что за буквами скрываются универсальные значения. Что, мол, все производители договорились следовать определенному стандарту и, например, S — это 381 мм и точка.Нет. Никто не договаривался и стандарта нет — у Хонды нога S может быть 38 см, у Ямахи 44,5 см. Известных производителей моторов в мире десятка четыре и у каждого свои «погрешности».

S — короткий дейдвуд (стандартный)
Длина ноги может быть в диапазон 381-454 мм в зависимости от производителя.

L — длинный дейдвуд
Длина ноги 508-572 мм.

Х — экстра длинный дейдвуд
Длина 605-648 мм.

U
Длина 650-767 мм.

Длина ноги лодочных моторов — таблица

Для удобства приведены таблицы популярных моторов Yamaha, Honda, Suzuki, Mercury

Длина ноги у 2-х тактного мотора Yamaha

ЛС — Длина, мм:	S	L	X	U
2	417
3	442	569
4/5	445	572
6/8	437	564
9,9/15	442	569
20/25	419	546
30	425	546
40	424	551
50	406	533
55	397	519
60/70	400	521	648
75-90		521	648
115-225		515	642
250			640	767

Длина ноги у 2-х тактного мотора Yamaha

Длина ноги у 4-х тактных моторов разных производителей

Марка — Длина, мм	S	L	X
Yamaha 4-8	435	562
Honda 5	381	508
Yamaha 8	423	559	635
Honda 8	381	508
Yamaha 9.9/15	440	567	635
HondaSuzukiMercury9.9/15	381	508	635
Yamaha 25	423	550	635
HondaSuzukiMercury 25	381	508	635
Yamaha 30/40	410	533	647
HondaSuzuki 30/40	381	508	635
Yamaha 50		533	647
HondaSuzukiMercury 50/90	381	508	635
Yamaha 80/100		537	664
Yamaha 115		516	643
Honda 115/130		508	635

Длина ноги у 4-х тактного мотора

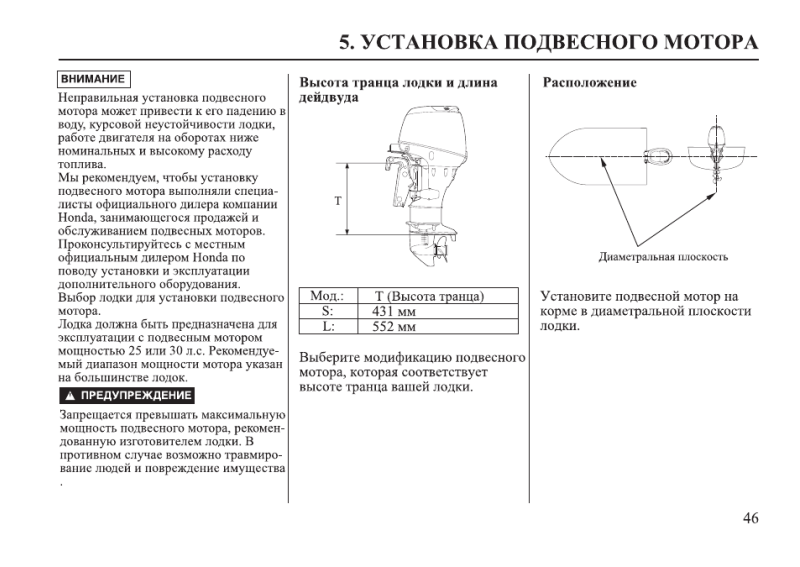

Высота транца на лодочном моторе

Правильная высота транца на лодочном моторе влияет на такие факторы, как скорость, маневренность и тяговые характеристики лодки. Оптимальная высота транца обеспечивает снижение сопротивления мотора и улучшение аэродинамических свойств лодки, что позволяет достичь максимальной скорости при минимальном расходе топлива. Кроме того, правильно установленный мотор с оптимальной высотой транца обеспечивает удобство управления и улучшает общую безопасность плавания.

Определение оптимальной высоты транца на лодочном моторе зависит от нескольких факторов, включая тип лодки, ее геометрию и особенности мотора. При выборе высоты транца необходимо учитывать следующие моменты:

— Рекомендации производителя мотора. В инструкции по эксплуатации мотора обычно указывается оптимальная высота транца для данной модели мотора.

— Тип лодки. У разных типов лодок могут быть разные требования к высоте транца. Например, для скоростных лодок рекомендуется использовать более высокую высоту транца для улучшения стабильности и снижения сопротивления.

— Вес и тип мотора. Моторы разных типов и производителей могут иметь разный вес, а это может влиять на оптимальную высоту транца. Тяжелые моторы, например, требуют более низкого положения на транце для обеспечения правильного баланса.

— Цели использования. Если лодка предназначена для рыбалки, то при выборе высоты транца нужно учитывать такие факторы, как максимальная глубина, на которую нужно опускать мотор, и возможность безопасного прохождения по узким и неглубоким участкам.

Важно отметить, что определение оптимальной высоты транца на лодочном моторе – это индивидуальный процесс, который требует опыта и тестирования. Если вы не уверены, как правильно установить мотор, рекомендуется проконсультироваться с опытными специалистами или мастером по установке моторов

Выбор оптимальной высоты транца для лодочного мотора

Высота транца играет важную роль в эффективности работы лодочного мотора. Правильный выбор высоты транца может существенно повлиять на скорость, маневренность и экономичность движения лодки.

Оптимальная высота транца зависит от ряда факторов, таких как тип лодки, вес, длина и мощность мотора

При выборе высоты транца важно учитывать следующие аспекты:

Тип лодки: Каждый тип лодки может иметь свои особенности и требования к высоте транца. Например, для рыболовных лодок обычно используется высота транца, при которой мотор находится на одном уровне с кормой лодки, что обеспечивает лучшую устойчивость при рыбалке.
Вес и длина мотора: Более мощные и тяжелые моторы требуют более низкой высоты транца, чтобы обеспечить правильный угол атаки винта и предотвратить подъем носа лодки. В то же время, моторы меньшей мощности могут работать более эффективно при большей высоте транца.
Скорость и маневренность: Правильная высота транца может повысить скорость и маневренность лодки. Например, мотор, установленный слишком низко, может вызывать попадание воды в лодку при высоких скоростях, тогда как мотор, установленный слишком высоко, может снизить стабильность и маневренность.

Определение оптимальной высоты транца может требовать некоторых экспериментов и настройки. Возможно, потребуется регулировка угла наклона мотора и изменение высоты монтажа. Рекомендуется проконсультироваться с профессионалами или производителем лодки или мотора, чтобы получить рекомендации по оптимальной высоте транца для конкретной модели.

Установка, регулировка мотора на транце, усиление и поднятие

Закрепляют мотор с учетом положения антикавитационной плиты, расположенной на дейдвуде. В зависимости от модели, ориентировочный уровень расположения винта – ниже днища на 0-5 см. Точные параметры определяются:

экспериментальным путем: опробованием на ходу приемов управления при изменении высоты крепления в пределах 0-50 см;
рекомендацией специалиста по продаже, ремонту или обслуживанию конкретных моделей моторов и лодок.

Низкая посадка мотора увеличивает сопротивление воды, снижает скорость, способствует растрачиванию мощности. Худший итог – потеря контроля над судном.

Монтаж силового агрегата осуществляют при помощи транцевых скоб и зажимов. Усилия затяжки струбцин – равновеликие, до упора. В большинстве моделей моторок силовой агрегат укрепляют с учетом линии киля.

В случае саморазвинчивания возможен вариант, когда силовой агрегат будет удерживаться в судне только транцем или страховочным тросом (в моделях, где есть приспособление безопасности).

Общие правила и рекомендации позволят надежно закрепить мотор. Конечно, известны случаи, когда оптимальное положение силового агрегата – результат многочасовых экспериментов. В таких случаях выходом является обращение за помощью к специалистам. В сервисном центре покупателю подскажут сочетания с прогнозируемым результатом. Для усложненных конструкций – экспериментальным путем подберут место крепления агрегата.

По способу крепления к лодке, транец может быть навесным и стационарным. Навесные варианты в большинстве случаев используются под двигатели сравнительно небольшой мощности, так как такое крепление не способно выдерживать значительные нагрузки. Есть несколько способов, которыми могут крепиться навесные транцы:

Фиксация при помощи жестких скоб к расположенному в корме баллону. Пока лодка не полностью надута, крепления надевают на баллон, после чего полностью надувают плавательное средство. Давление воздуха хорошо держит транец в заданном положении. Однако этот способ используется все реже и реже, так как при малейшем падении давления и транец, и соответственно двигатель получают подвижность.
Две ленты из поливинилхлорида, имеющие отверстия для шнуровки. Транец в таком случае одной плоскостью упирается в корму, и дополнительно крепится полоской из прочного ПВХ материала, находясь в ней как в своеобразном кармане. Способ встречается достаточно часто, так как используется многими производителями лодок.
Посредством специальных пластиковых креплений, приклеенных к кормовой части плавательного средства.Это также распространенный вариант, отличающийся простотой и надежностью, поэтому и используется многими производителями.

На некоторых плавательных средствах установлен стационарный транец. Вследствие большей прочности конструкции становится возможной установка мотора большей мощности, чем в случае с навесными. Однако следует учитывать, что высота транца не будет подходить под все моторы, и в ряде случаев возникает вопрос, как подогнать мотор под лодку. Стационарные конструкции могут крепиться следующим образом:

При помощи кронштейнов к днищу лодки и бортам. Данный способ в состоянии выдерживать даже нагрузки и вибрацию, создаваемые достаточно мощными двигателями.

Нередко транец расположен под небольшим углом к оси баллонов. Это конструкционная особенность, обеспечивающая нормальные условия для работы двигателя при перемещении лодки в глиссирующем режиме.

Низкая посадка мотора увеличивает сопротивление воды, снижает скорость, способствует растрачиванию мощности. Худший итог — потеря контроля над судном.

Монтаж силового агрегата осуществляют при помощи транцевых скоб и зажимов. Усилия затяжки струбцин — равновеликие, до упора. В большинстве моделей моторок силовой агрегат укрепляют с учетом линии киля.

Общие правила и рекомендации позволят надежно закрепить мотор. Конечно, известны случаи, когда оптимальное положение силового агрегата — результат многочасовых экспериментов. В таких случаях выходом является обращение за помощью к специалистам. В сервисном центре покупателю подскажут сочетания с прогнозируемым результатом. Для усложненных конструкций — экспериментальным путем подберут место крепления агрегата.

Шаг 5: Оптимизация наклона для разных условий

Общие рекомендации

Правильный наклон лодочного мотора может существенно повлиять на его работу в различных условиях. Однако, чтобы добиться наилучших результатов, необходимо учитывать не только тип лодки, но и скорость движения, а также направление ветра и силу течения.

Для лодок с узкими и длинными корпусами рекомендуется более вертикальный наклон мотора, чтобы избежать подъема носа во время движения. Для коротких и широких лодок необходим более горизонтальный наклон, чтобы избежать затопления кормы.

Также следует учитывать тип воды, например, для плавания на озере или реке с медленным течением можно установить более вертикальный угол наклона, а для плавания на море или реке с сильным течением рекомендуется более горизонтальный наклон.

Инструменты для оптимизации наклона

Для более точной настройки наклона мотора можно использовать специальные инструменты, такие как инклинометр и гидроплан.

Инклинометр – это устройство, которое показывает угол наклона мотора и позволяет точно настроить его под определенные условия. Инклинометры можно приобрести в специализированных магазинах или заказать в интернете.
Гидроплан – это специальное устройство, которое позволяет оптимизировать наклон мотора в зависимости от текущей скорости, течения и других факторов. Гидропланы могут быть установлены как на мотор, так и на лодку, и обычно поставляются в комплекте с инструкцией.

Проверка и корректирование наклона

После установки мотора и настройки наклона его следует проверить на практике. Для этого необходимо пройти несколько тестовых заездов, изменяя угол наклона при необходимости.

Если при движении лодки появляется сильное закапливание воды в корме или на носу, необходимо увеличить угол наклона до тех пор, пока проблема не будет решена. Если же лодка не держит курс или сильно вылетает из поворотов, следует уменьшить угол наклона до тех пор, пока получен желаемый результат.

Установка правильного угла наклона лодочного мотора — это процесс, требующий определенных знаний и навыков, однако его результаты могут существенно повлиять на работу мотора и удобство плавания. Следование приведенной выше инструкции и использование инструментов для оптимизации наклона позволят достичь наилучших результатов и получить максимальное удовольствие от плавания на лодке.

Регулировка угла наклона мотора

Завершает монтаж ПЛМ на лодку процедура регулировки работы прибора. Для этого изменяют высоту расположения движка, о чем мы уже писали выше, и угол его наклона. О последнем и поговорим в данном разделе.

Угол установки лодочного двигателя

Не менее важно для ходовых качеств судна и стабильной работы ПЛМ соблюдение правильного угла дифферента. Оптимальным вариантом считается наклон в 3-5 градусов, но практика показывает, что этот показатель у каждого судна индивидуален. Поэтому, собственно, и проводится регулировка лодочного мотора под конкретную лодку

Поэтому, собственно, и проводится регулировка лодочного мотора под конкретную лодку.

Современные двигатели позволяют менять положение корпуса в пределах до 15 градусов. С учетом этого в креплении мотора предусмотрены специальные отверстия: для изменения упора фиксирующий штифт просто переставляют в соседнюю пробоину. При этом каждое положение изменяет угол наклона на 3-4 градуса.

Правильно подобранное значение дифферента снижает расход горючего и улучшает скольжение судна. А чтобы этот показатель рассчитать, необходимо учесть следующие факторы:

Отметим, что наименьшее сопротивление воды возможно при перпендикулярном размещении движка по отношению к поверхности водоема (угол установки лодочного мотора равен 0°).

Возможные ошибки и их последствия

Плавсредство может использоваться для разных задач, соответственно, иногда важны скоростные показатели и выход на глисс, а иногда показатель тяги. Поэтому самым важным моментом в том, как правильно установить мотор на лодку ПВХ, считается индивидуальная регулировка. Ведь для того производители и предусматривают возможность быстрой перестановки фиксирующего штифта.

От того, как отрегулирован угол наклона лодочного мотора, напрямую зависят ходовые качества судна. Если поставить большое отклонение копуса движка от транца, например, свыше 15°, то это приведет к сильному задиранию носовой части судна, сложности управления и возможной потере курса. Если наоборот, взять слишком малый наклон и отрицательный угол, ухудшится мощность мотора, а лодка потеряет скорость, станет зарываться в воде и не сможет выходить на глиссирование.

Поэтому следует испробовать скоростные параметры и управляемость лодки под разными углами наклона движка, и пользоваться выверенными величинами в зависимости от поставленных перед судном задач. Кроме того, настройка наклона подвесного лодочного мотора актуальна для стабилизации хода лодки при резком ухудшении погодных условий.

Расположение подвесного мотора

Угол установки мотора зависит от показателей:

конструктивных особенностей судна, гребного винта и мотора;
загруженности и баланса, включая собственный вес плавсредства и принятого на борт груза;
скорости движения и характеристик акватории;
погодных условий.

По мере прибавления оборотов, продолжают контролировать устойчивость лодки на воде и ее управляемость

Первый этап установки подвесного мотора заключается в размещении его на корме с соблюдением симметричности по отношению к бортам плавсредства.

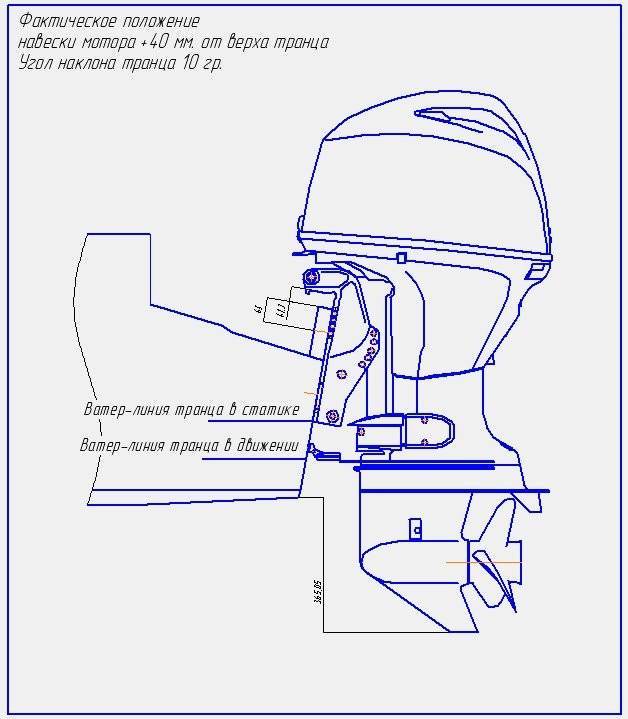

Расположение по высоте:

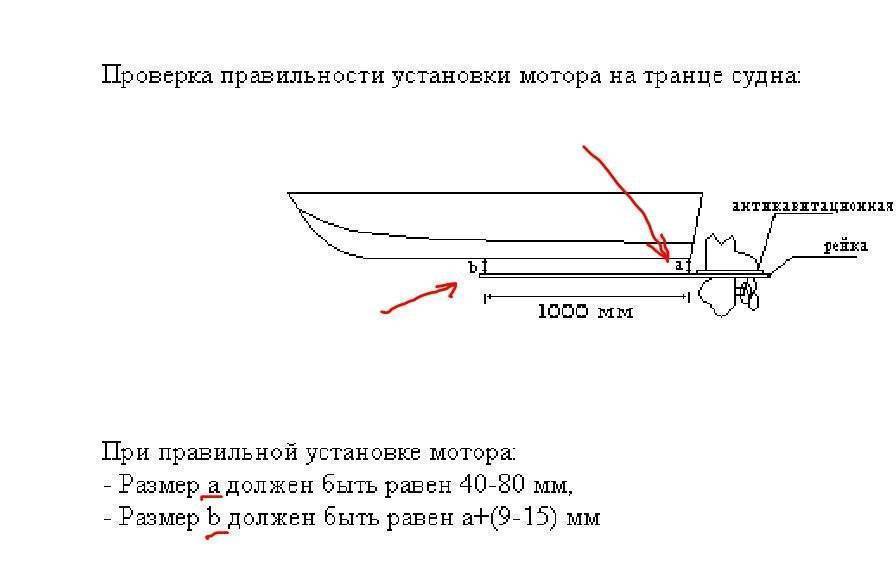

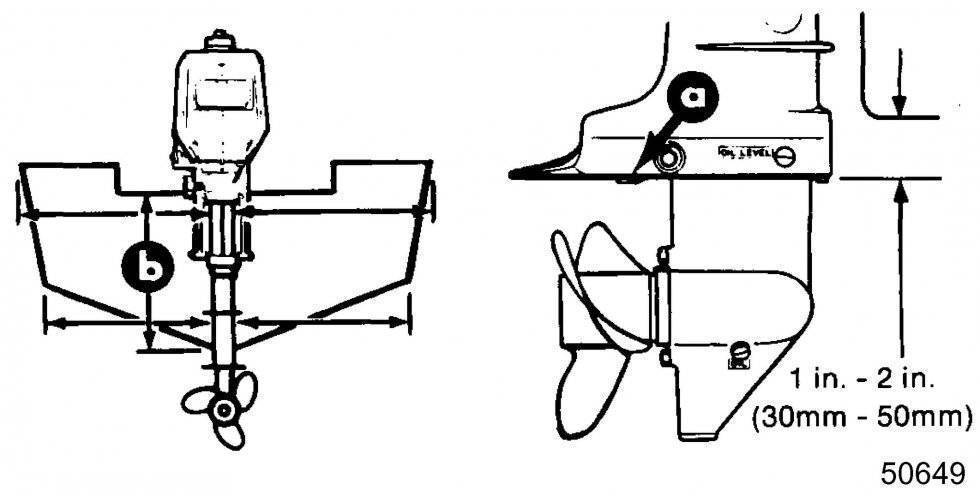

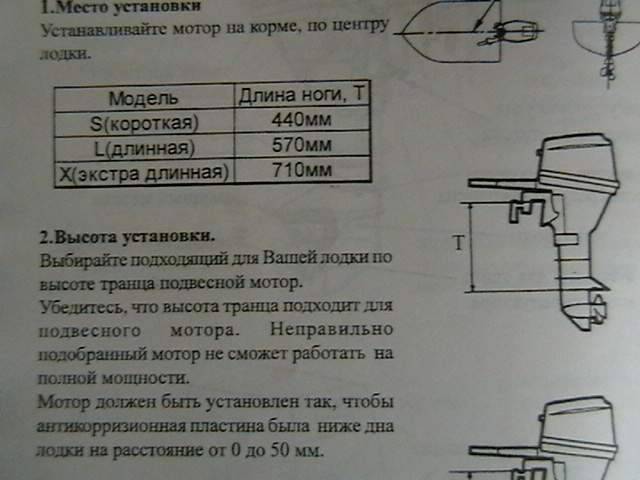

Рекомендуемый уровень размещения антикавитационной пластины составляет 0-50 мм ниже самого днища лодки.
Следует знать, что уровень установки мотора должен выбираться с учетом действительного назначения данного судна, а также типа его корпуса. Именно поэтому необходимо строго придерживаться указанных рекомендаций производителей водных судов, которые в обязательном порядке описываются в прилагаемых документах.
Рекомендуемая глубина расположения антикавитационной пластины составляет минимум 100 мм по отношению к поверхности воды. Иначе произойдет нехватка воды, поступающей через насос в систему охлаждения, а это уже перегрев подвесного мотора и последующие за этим неисправности.
Если установка двигателя была осуществлена слишком низко, что недопустимо, это может привести к различным механическим повреждениям.
При максимальной нагрузке на водное судно следует опустить мотор полностью и заглушить. По завершении рекомендуется проверить, где оказалось выпускное отверстие холостого хода. Безопасной дистанцией считается 150 мм и больше по отношению к уровню воды.

Предлагаем ознакомиться: Выбираем подвесной лодочный мотор

Прежде всего нужно понимать, что все действия, направленные на крепление различных конструкторских элементов, должны быть произведены максимально надежно. В противном случае подвесной мотор может отсоединиться.

Чтобы безопасно поднять подвесной двигатель для последующей установки, рекомендуется воспользоваться так называемым гусем, а для фиксации подъемных тросов применить рым-болты соответствующего назначения.

Конечно, используемое значение в этом случае выступает как ориентировочная информация, поскольку действительный момент затяжки гаек может существенно отличаться в зависимости от материала корпуса конкретного плавсредства.

Основными этапами установки мотора на лодку являются:

заложение в крепежные отверстия мотора силиконового герметика;
установка мотора на заднюю часть плавсредства;
крепление лодочного мотора в нужном месте с помощью специальных крепежных элементов.

Регулировка

Правильная установка мотора делает плавсредство более манёвренным, скоростным и способствует экономии горючего. В прилагаемых к агрегату инструкциях советуют размещать движок посередине транца, однако, это не всегда приводит к желаемым результатам. Чтобы добиться максимального КПД и высокой экономичности, нужно опытным путём найти оптимальное положение двигателя в лодке.

Горизонтальная настройка

Перед установкой мотора нужно постараться понять нюансы его работы. При вращении винта в водной среде возникает вихревой поток, который способен сместить плавсредство с прямой траектории. Чтобы нивелировать этот фактор, движок нужно немного сдвинуть к правому борту судна.

Если профиль днища судна имеет V-образную форму, мотор сдвигается на 5 см. Для надувных плавсредств с плоским дном рекомендуется смещать движок на 3 см.

Именитые производители надувных лодок заранее учитывают все нюансы работы двигателя и нивелируют вихревой поток, созданный гребным винтом, за счёт точно разработанной геометрии корпуса судна. При покупке дорогих плавсредств мотор можно смело устанавливать посередине транца, не опасаясь отклонения от вектора движения.

При установке лодочного мотора на плавсредства средней ценовой категории, нужно учитывать, что их корпус не имеет идеальных форм. В этом случае для повышения скорости и управляемости, придётся уделить время настройке движка в горизонтальной плоскости.

Регулировка угла наклона

Правильная регулировка угла наклона мотора также увеличивает скорость движения судна и способствует экономии топлива. Проводя подобную настройку, нужно учитывать следующие параметры:

мощность двигателя;
высоту волны;
конструктивные особенности корпуса судна;
общий вес пассажиров с грузом;
силу течения;
направление и силу ветра.

Чтобы поменять угол наклона дейдвуда на 3–4˚, нужно переставить штифты в скобе подвесного агрегата. Для этого потребуется:

Вытащить штифт;
Передвинуть скобы;
Вставить штифт обратно.

После этой процедуры нужно проплыть небольшое расстояние и оценить работу двигателя. При необходимости можно ещё раз переместить скобы.

Большое отклонение дейдвуда от транца позволяет плавсредству быстрее выходить в глиссер, экономя при этом топливо и повышая скорость. Если угол наклона меньше необходимого, расход горючего существенно возрастает.

Вертикальная настройка

Когда владелец плавсредства устанавливает мотор на транец, ему непременно нужно уделить внимание вертикальной настройке агрегата, которая зависит от положения антикавитационной плиты двигателя по отношению к днищу. Этот элемент должен находиться на 10–50 мм ниже уровня дна надувной лодки

Если мотор установлен намного выше уровня дна судна, при работе движка винт вращается в верхних слоях воды. В такой ситуации гребной элемент начинает захватывать пузырьки воздуха, что приводит к увеличению оборотов и снижению срока службы.

Когда гребной винт слишком сильно заглублён, скорость судна падает. Кроме того, высокое сопротивление воды приводит к большему расходу топлива.

Правила выбора гребного винта

Именно правильно подобранный гребной винт способен создать необходимую частоту вращения коленчатого вала лодочного мотора, но при условии, что дроссельная заслонка открыта полностью и судно максимально загружено. Помимо всего прочего, действительная частота вращения вала мотора зависит от размера гребного винта и технического состояния конкретного судна.

Если лодочный мотор, как и любой другой двигатель, будет эксплуатироваться при завышенных оборотах коленчатого вала, то это в скором времени приведет к негативным последствиям, которые могут сказаться на техническом состоянии мотора, а затем повлечет за собой серьезные неисправности.

Использование правильно выбранного гребного винта действительно может обеспечить не только высокую динамику, но и скорость движения, экономный расход топлива, ну и конечно же, плавность хода по водной поверхности.

Именно качественный и оптимально подобранный гребной винт значительно продлевает эксплуатационный срок службы подвесного мотора.

Идеальным можно считать тот гребной винт, который позволяет двигателю развить рекомендуемое количество оборотов при 80% загруженности водного судна. В случае достижения максимальных оборотов при полной загруженности плавсредства есть вероятность превысить рекомендуемые обороты при неполной загрузке лодки.

Если же двигатель развивает максимально возможные обороты при неполной загрузке судна, то по мере увеличения загруженности он будет «задыхаться». Как результат, неполная и чрезмерная загрузка судна значительно повышает расход топливной смеси и сокращает то расстояние, которое преодолевается на единицу потребления топлива

Именно отсюда исходит вся важность правильного выбора гребного винта

Следует знать, что для винта характерны следующие измерения:

Диаметр, определяющий максимальный размер гребного винта по лопастям. В частности, грузовые судна используют винты большего диаметра, позволяющие им чувствовать себя уверенно при полной загруженности.
Шаг определяет длину винтовой поверхности, которая образуется за счет лопасти винта за один оборот. Данный показатель необходим для обеспечения условий движения судна на высокой скорости и к тому же с экономичным расчетом.

Увеличивая шаг винта на одних и тех же оборотах двигателя, можно значительно повысить скорость лодки. Такие действия не только повышают эффективность работоспособности мотора, но и сокращают удельный расход топлива. Увеличение шага винта к тому же улучшает управляемость судна на скоростных поворотах.

Безусловно, материал, из которого изготовлен гребной винт, также считается значимым моментом. В некоторых ситуациях это важнее, чем показатель мощности двигателя. Для двигателей с мощностью 50-110 л. с. оптимальным вариантом являются нержавеющие винты из алюминия или стали.

Итак, установка мотора на лодку – это действительно ответственный момент, поэтому во избежание непредвиденных ситуаций на воде целесообразнее воспользоваться рекомендациями специалистов.

Правильная установка лодочного мотора — подбор высоты транца и угла наклона

Угол установки двигателя

Короткая и длинная нога — обозначения и диапазон
