Как сделать транец навесной для лодки ПВХ?

Необходимые инструменты для изготовления навесного транца

Для изготовления навесного транца для лодки ПВХ вам понадобятся следующие инструменты:

• Углошлифовальная машина — для обработки металлических деталей и удаления лишнего материала;
• Электролобзик — для выполнения точных пиловочных работ;
• Круглая пила — для резки листового материала;
• Строительный уровень — для выравнивания и контроля горизонтальности;
• Ручной инструмент (нож, отвертки, ключи) — для сборки и монтажа деталей;
• Дрель — для сверления отверстий;
• Пресс для сшивания ПВХ — для надежной фиксации материала;
• Ножницы по металлу — для обрезки металлических деталей;
• Шкурка — для шлифовки поверхностей;
• Мерный инструмент (линейка, метр, угломер) — для точных измерений;
• Маркер или карандаш — для обозначения мест сверлений и отрезов.

Необходимые инструменты обеспечат вам удобство и точность в работе при изготовлении навесного транца для лодки ПВХ. При соблюдении технологии и использовании правильных инструментов, вы сможете получить качественный и надежный результат.

Требования к самодельным транцам

Процесс самостоятельного изготовления транца для лодки должен отвечать двум основным требованиям: безопасность и функциональность изделия

Соблюдение мер безопасности – критерий первостепенной важности. Его выполнение выражается в придании транцу соответствующих характеристик

Его конструкция, а также материалы, из которых он изготовлен, должны быть прочными, лишенными каких-либо конструктивных изъянов: трещин, сколов, вмятин, деформация и других. Присутствие подобных недочетов может привести к разрушению конструкции в процессе эксплуатации, срыву мотора, что способно повредить лодку и создать условия для возникновения чрезвычайной ситуации во время плавания.

Форма и конструктивные характеристики самодельного транца должны соответствовать заявленным потребностям. Рама, на которой удерживается платформа, должна быть способна выдержать вес мотора.

Технические характеристики мотора (количество лошадиных сил, вес и другие) подбираются индивидуально, под характеристики лодки (водоизмещение, грузоподъемность, конструкция, прочность материала).

При установке транца на корму лодки необходимо учитывать и его собственный вес. Вкупе с ним вес мотора может быть избыточным для конкретной модели лодки, что может привести к дифференту на кормовую часть. При таких обстоятельствах зачерпывание воды лодкой становится неизбежным и последовательно увеличивается при прохождении волн.

К дополнительным требованиям, предъявляемым к транцам, изготовленным самостоятельно, можно отнести наличие достаточной влагоустойчивости. Транец – элемент лодочного оборудования, который контактирует с водой. Постоянное нахождение во влажной среде может привести к окислению поверхности металлических частей его конструкции.

Деревянные же части самодельного транца без надлежащего водоотталкивающего покрытия будут, впитывая влагу, разбухать. Это приведет к потере надежности крепления мотора и скорейшему выходу транца из эксплуатации.

Как установить транец

Установка транца на резиновую лодку — самая непростая операция. Сама по себе конструкция такого плавсредства не допускает применения самых простых и надежных соединений — на болтах, с помощью сварки и т. п., поэтому используется соединение на клею.

Транец устанавливают в рымы, которые должны быть приклеены к баллону лодки клеем, предназначенным для ее ремонта. Видом рыма является, например, леер, либо ручка для переноски лодки (удобна в качестве опоры для нижней части транца).

Рекомендуется использовать покупные детали, т. к.

изготовить рымы самостоятельно сложно (но можно — например, из вулканизированной ткани или из материала, предназначенного для наклейки заплат на лодку).

Мнение эксперта Захаров Никита Евгеньевич Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Сначала плавсредство необходимо надуть полностью. Размеченные ранее места для монтажа лееров слегка зачистить наждачкой-нулёвкой, обезжирить растворителем и нанести первую порцию клея для ПВХ.

Выждать некоторое время, чтобы первый слой клея частично застыл, нанести второй, приложить пластиковый рым и плотно придавить. Разместить таким образом все бобышки, удостовериться, что схватывание произошло, и сдуть лодку наполовину.

На последнем этапе крепления необходимо установить транец нижним концом в опорный рым, верхние кронштейны вставить в соответствующие леера, и надуть лодку полностью

Обратите внимание, что в этой конструкции удержание транца на баллоне происходит благодаря силам упругости. Источник

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

• Фанерной пластины с водоотталкивающим покрытием;
• Металлического каркаса;
• Крепежных дуг;
• Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена. Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур

Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Возможно будет интересно: Одноместная лодка ПВХ — рейтинг моделей, советы по выбору, нюансы эксплуатации Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Материалы для изготовления

Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.

Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.

Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей. Пластиковый навесной транец для ПВХ лодки

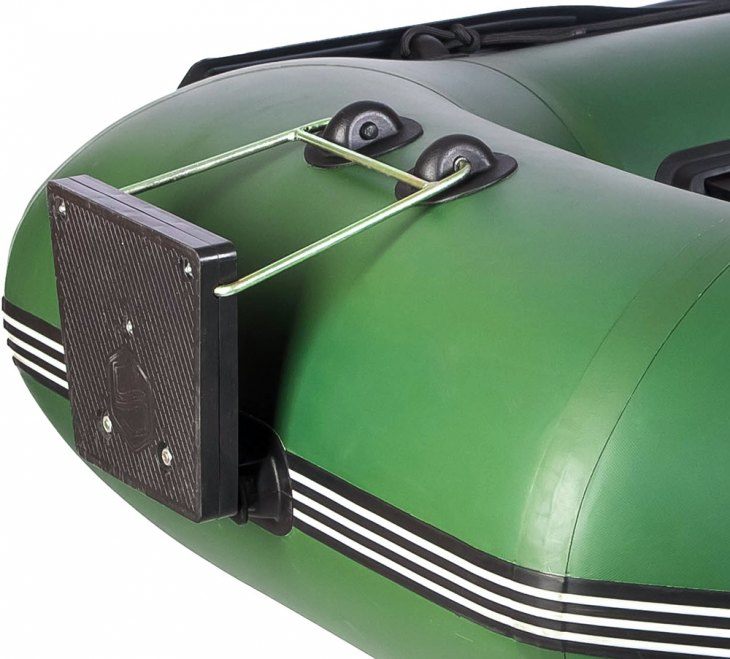

Пластиковый навесной транец для ПВХ лодки

Навесной транец своими руками

Отличием навесного транса считается простота в применении и в изготовлении.

Для того чтобы сделать конструкцию самостоятельно, необходимо приобрести следующие компоненты:

Для того, чтобы крепление было наиболее надежным, трос необходимо натянуть достаточно туго.

Оптимальным вариантом является леер.

Для того чтобы сделать транец, необходимо выполнить следующие действия:

1. Отметить место защелки водостойким карандашом.
2. Зафиксировать защелку для веса.
3. Надуть лодку.
4. Подобрать оптимальное местоположение защелки.
5. Защелка на пристегнутых веслах должна находиться в таком месте, чтобы не мешать, мотору работать в необходимом режиме.
6. Зафиксировать защелку нужно таким образом, чтобы при необходимости можно было убрать весло, и продолжать движение ручным способом.
7. Привести судно в первоначальное положение, то есть сдуть, и найти участок отметки.
8. Расправить лодку на гладком участке, для того чтобы не повредить поверхность, и исключить остатки воздуха.
9. Очистить участок фиксации крепления обезжиривающим средством.
10. Высококачественным клеем нанести тонким слоем на поверхность, используя кисть.
11. Дать клею время высохнуть в течение 15-20минут.
12. Повторить процесс и оставить высохнуть на 10 минут.
13. После этого сложить оба участка, расправив для удаления пузырьков.
14. Поставить тяжелый предмет на сложенные участки.
15. Оставить данную конструкцию высыхать в течение суток.

Транцевые рулевые устройства и их использование

Транцевые рулевые устройства – это специальные механизмы, которые устанавливаются на транец лодки и позволяют управлять ею, изменяя направление движения. Обычно такие устройства используются вместе с лодочными моторами и позволяют управлять лодкой, не прибегая к использованию удлинительных румпелей или других аналогичных устройств.

Виды транцевых рулевых устройств

Существует несколько видов транцевых рулевых устройств, каждое из которых имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные из них:

• Рулевой насосный винт (руль с насосным винтом) – простое и надежное устройство, состоящее из руля и насосного винта. Руль устанавливается на транец лодки и соединяется с насосным винтом, который находится в воде. При повороте руля насосный винт изменяет направление потока воды и управляет движением лодки. Достоинством такого устройства является простота конструкции и надежность.
• Подвесной руль – более сложное устройство, которое позволяет управлять направлением движения лодки, изменяя угол наклона мотора. Руль крепится к транцу лодки и связывается с мотором через специальный кронштейн. При повороте руля мотор изменяет угол наклона и управляет направлением движения лодки. Преимуществом такого устройства является более точное управление движением лодки.
• Электрический руль – самый современный и продвинутый вид транцевых рулевых устройств, основанный на использовании электродвигателя и компьютерной системы управления. Данное устройство обеспечивает очень точное управление лодкой и позволяет управлять ею даже при большой скорости. Однако такое устройство имеет высокую стоимость и сложность конструкции.

Применение транцевых рулевых устройств

Транцевые рулевые устройства используются в основном на небольших лодках, таккак катерах и яхтах

Они позволяют управлять лодкой более точно и мягко, что особенно важно при маневрировании в ограниченном пространстве или при парковке

Для выбора оптимального транцевого рулевого устройства необходимо учитывать тип лодки, ее габариты, мощность установленного мотора и условия эксплуатации

Также следует обращать внимание на качество и надежность выбранного устройства, а также на его стоимость

Регулировка угла наклона транца для оптимального хода

Угол наклона транца лодки имеет большое значение для оптимального хода и эффективной работы лодочного мотора. Регулировка угла наклона транца может улучшить управляемость лодки, уменьшить сопротивление, повысить скорость и улучшить экономичность использования топлива.

Определите оптимальный угол наклона транца

Оптимальный угол наклона транца зависит от нескольких факторов, таких как тип и размер лодки, мощность и тип лодочного мотора, а также условия плавания, такие как глубина воды, скорость и направление ветра.

Оцените текущий угол наклона транца

Для оценки текущего угла наклона транца используйте уровень или специальный инструмент для измерения угла. Убедитесь, что лодка находится в воде и находится в горизонтальном положении.

Регулируйте угол наклона транца

Регулировка угла наклона транца может производиться путем изменения положения крепления мотора или установки подъемников (также известных как транцевых планеров).

• Если угол наклона транца слишком большой, то это может привести к слишком высокой скорости, но неэффективной работе мотора и увеличенному расходу топлива.
• Если угол наклона транца слишком мал, то это может привести к слишком низкой скорости и увеличенному сопротивлению воды.

Проверьте результаты регулировки

После регулировки угла наклона транца рекомендуется проверить скорость, управляемость и расход топлива. Если результаты улучшились, то настройка была выполнена успешно. Если же результаты не улучшились, то можно повторить регулировку,

Крепление навесного транца на лодку ПВХ

Навесной транец – это важная деталь для лодки ПВХ, которая позволяет прикрепить к ней двигатель и облегчает управление судном. Крепление транца на лодку ПВХ требует некоторых навыков и инструментов, но при правильном выполнении шагов можно сделать это самостоятельно. В этом разделе будет рассмотрена подробная инструкция по креплению навесного транца на лодку ПВХ.

Шаг 1: Подготовка

Перед началом установки навесного транца необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Лодка ПВХ.
• Навесной транец.
• Комплект крепежных элементов для транца.
• Дрель или шуруповерт.
• Отвертка.
• Клей или герметик для надежной фиксации транца.

Шаг 2: Установка площадки под транец

Первым делом необходимо установить на лодку специальную площадку под транец. Это может быть деревянная или металлическая пластина, которая должна быть закреплена на задней части лодки. Площадка должна быть достаточно прочной и крепкой, чтобы выдерживать нагрузку от двигателя и обеспечивать устойчивость лодке во время движения.

Шаг 3: Установка транца

После установки площадки под транец можно приступить к самой установке навесного транца. Для этого следует приложить транец к площадке и отметить места для отверстий, через которые будут проходить крепежные элементы. Расстояние между отверстиями должно быть равномерным и соответствовать крепежным отверстиям на площадке.

Шаг 4: Крепление транца

После отметки мест для отверстий следует приступить к креплению транца. Для этого нужно использовать дрель или шуруповерт для просверливания отверстий на отмеченных местах. Затем необходимо вставить крепежные элементы в отверстия и плотно закрепить их на транце и площадке. Рекомендуется использовать герметик или клей для надежной фиксации крепежных элементов.

Шаг 5: Проверка и отделка

После завершения крепления транца следует провести проверку его надежности и качества установки. Убедитесь, что транец плотно прикреплен и не имеет люфтов. Если нужно, проведите коррекцию крепежных элементов.

Также рекомендуется провести отделку транца, чтобы защитить его от воздействия воды и улучшить внешний вид. Для этого можно использовать краску или специальные составы для обработки дерева или металла.

После завершения всех шагов лодка с установленным навесным транцем готова к использованию. Правильное крепление транца обеспечит надежность и безопасность во время эксплуатации лодки. Запомни — безопасность всегда на первом месте!

Как правильно установить лодочный мотор

(10.03.2017, автор Ильин Владимир)

В установке ПЛМ на транец нет ничего сложного. Небольшой мотор можно закрепить самостоятельно вдвоем с помощником. В инструкциях к большинству изделий имеются подробные предписания о том, как провести подобные работы.

Более того, к словам производителя обязательно нужно прислушаться. Игнорирование требований грозит потерей управляемости транспортного средства на всех стадиях эксплуатации. При разгоне, движении, торможении, повороте. В лучшем случае, это грозит вытаскиванием затонувшего силового агрегата из воды и принудительным купанием пассажиров. К худшему варианту относят: возгорание мотора, покупка новой лодки или мотора, травмы пассажиров или рулевого.

Перед началом работ помните: все работы по установке и перенастройке проводят при выключенном моторе!

Транец навесной для лодки ПВХ своими руками

Транец является полноценным креплением для мотора лодки ПВХ, конечно, если сделать его самостоятельно он может быть неустойчивым и хлипким, хотя тут все зависит от того, как был сделан транец.

При изготовлении данного приспособления для крепления мотора следует соблюдать все рекомендации и учитывать технические характеристики лодки из ПВХ и самого мотора, который будет крепиться к ней при помощи транца.

https://youtube.com/watch?v=eCnzhf0hemI

Транец и мотор

Стоит обязательно учитывать, что такое приспособление  как транец для надувной лодки, не подходит для закрепления двигателя, имеющего большую мощность. Д

вигатель, устанавливаемый на лодку ПВХ, не должен иметь более трех с половиной лошадиных сил, которые предоставляют возможность лодке развивать скорость около десяти километров в час.  Дело в том, что лодка и сам транец имеет ограничение по весу мотора.

При приобретении мотора, лодки из поливинилхлорида и транца, необходимо тщательно изучить технические характеристики.

Дело в том, что лодка имеет ограничение по весу, а транец, имеющий усиленную конструкцию, имеет достаточно большой вес, который увеличивает нагрузку на крепления, а соответственно и на относительно тонкую из поливинилхлорида.

Такой транец способен удерживать мощный двигатель до трех с половиной лошадиных сил, однако его можно одевать только на большую надувную лодку.

К тому же, мощность мотора оказывает давление на пластину транца и корму лодки: чем больше мощность, тем больше давление.

Конструкция

Конструкция такого приспособления, как навесной транец для лодки ПВХ, предельно проста и включает в себя:

• Пластину;
• Крепежная дуга;
• Рымы, который иногда называются бубышки.

Пластина может иметь квадратную или прямоугольную форму  и изготовлена из фанеры. Крепежная дуга представляет собой скобу, которая одевается на пластину, после чего ее концы закрепляются на лодке при помощи рымов.

Рымы или бубышки представляют собой скобы, концы которых переходят в плоское основание.

Материалы для изготовления

В качестве материала для пластины используется устойчивая к воздействию влаги фанера.

Данный материал достаточно тонкий и легкий, а также имеет гладкое покрытие, которое и защищает пластину от воздействия неблагоприятных факторов окружающей среды.

Скобы в большинстве случаев изготавливаются из металла, в частности из проката, согнутого определенным образом.

Лучше всего, если это нержавеющая сталь или сталь, имеющая защитное покрытие.

Сталь является достаточно прочным материалом, чтобы скоба не деформировалась под воздействием нагрузки, оказываемой при работе мотора лодки.

А устойчивость к агрессивной среде, которой обладает нержавеющая сталь или покрытие,  защищает металл от воздействия коррозии.

Для изготовления рымов, в большинстве случаев, используется пластик, поскольку  это легкий материал, устойчивый к воздействию окружающей среды, в частности к влаге. К тому же пластик можно легко закрепить на пленке из поливинилхлорида при помощи клея.

Изготовление

Для того, чтобы изготовить транец для надувной лодки ПВХ, понадобится чертеж. Не стоит выбирать приспособление для закрепления мотора самой сложной конструкции.

Для самостоятельного изготовления лучше всего взять транец простой конструкции, особенно если планируется закреплять при помощи данного приспособления мотор относительно небольшой мощности.

Для изготовления пластины подойдет фанера, имеющая защитное покрытие фанера. Толщина фанеры должна быть не менее десяти миллиметров. Отрезав необходимый кусок материала, нужно отшлифовать края пластины, поскольку пленку ПВХ легко повредить. На пластину закрепляются специальные петли, при помощи которых пластина впоследствии будет соединена с металлической скобой.

Крепежные дуги изготавливаются из металлического проката. Нужно взять металлический пруток небольшого, примерно десять-пятнадцать миллиметров, диаметра и согнуть его определенным образом. Согнуть пруток можно при помощи специальной машины или при помощи верстака и молотка.

Рамы можно приобрести отдельно.

Вся конструкция собирается непосредственно перед установкой на надувную лодку.

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

• бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
• металлический прут сечением 10 мм для изготовления каркаса;
• специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
• наждачная бумага;
• растворитель;
• дрель и инструменты для работы с металлом;
• сварочный аппарат;
• покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

После установки транец должен держаться строго вертикально!

Готовь сани летом, а телегу зимой — эта поговорка как раз подходит к моему блогу.На этот раз хочу поделиться опытом изготовления и эксплуатации быстросъёмных транцевых колес. Хотел написать блог в сообществе «Drive2 на воде» но моя заявка на членство рассматривается модератором уже несколько дней. Может про меня забыли :((((В сетях интернета гуляет много вариантов транцевых колес. Но для себя я подсмотрел и выбрал именно такие. Сделал я их еще прошлой зимой, в то время, по таким колесам нормальной информации практически не было, приходилось макетировать узлы и в пластмассе и в пластилине, чтобы обкатать оптимальные размеры. Забегая наперёд, скажу — получилось, остался доволен, было сделано три комплекта, на разные по величине ПВХ лодки 2,7м, 2,9м и 3,2м. Если кого заинтересовало, читаем дальше.Для комплекта понадобится: 1. Пара колес, были с камерой (на фото черного цвета), и монолитные полиуретановые (желтые), диаметром 260 мм (могу и ошибаться — подзабыл маленько); 2 .Квадратный профиль из нержавейки 30Х30 мм., толщиной 1,5 мм; 3. Листовая нержавейка толщиной 2 мм.; 4.Пруток диаметром 9 мм. (лучше 8 мм. прочнее конструкция) нержавейка. Сразу пока не забыл: нержавейку трудновато найти, все можно сделать из обычной стали, погрунтовал, покрасил.

Вкратце по монтажу.1.Лодку надуть и перевернуть, подложить что нибудь, можно ящик. 2

Примерить к транцу, обратить внимание, что бы не мешали усиления в местах вклейки транца, косынки и т.д. 3

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани

4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани. 4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки.

Эксплуатация: 1. Привести лодку в готовность, надуть. 2.Соединить стойки с кронштейнами колесами вверх. 3. Поочередно поднять борта в кормовой части и перевести стойки в нижнее положение. 4. Поставить лодку на колеса и установить мотор на транец в поднятом положении.5. Поднять нос лодки за ручку и вести лодку к воде кормой вперед. 6.Сесть в лодку, оттолкнуться от берега, что бы колеса не касались дна, перевести стойки в верхнее положение или снять. 7. Опустить мотор в рабочее положение. Это примерный алгоритм, в процессе эксплуатации подстроитесь под себя.

На этом пока буду заканчивать свой цикл статей Рыбацких самоделок, есть ещё эксклюзивный материал по изготовлению воблеров -свимбейтов, но будет позже, даже не знаю когда.

С Новым годом и Рождеством!Удачи, здоровья, благополучия! НХНЧ, НГНЖ и ровных дорог!

Транец навесной для лодки ПВХ своими руками

Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция. Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным. Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.

При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.

Самодельный транец для резиновой лодки.

Watch this video on YouTube

Мотор и транец

Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил. Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора. По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.

Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.

Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.

И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки. Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.

Конструкция транца

Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:

• Из пластины.
• Из крепежных дуг.
• Из рымов, которые еще называют бубышками.

Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.

Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.

Материалы для изготовления

Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.

Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).

Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.

Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.

Изготовление

Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.

Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.

Крепежные дуги выгибаются вручную или на станке.

Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.

ЛУЧШИЙ САМОДЕЛЬНЫЙ навесной транец своими руками!

Watch this video on YouTube
