Прицепы для перевозки лодок: универсальные, разборные, самосвальные

Основная идея переоборудования

Несмотря на отсутствие кардинальных изменений при переделке прицепа для перевозки лодки, с ним придется немало поработать. Если заниматся транспортировкой без дополнительного усовершенствования, то это приведет к проблемам при погрузке, быстрому выходу из строя материалов ПВХ.

Основная задача — это обеспечение надежной фиксации груза. Для этого придется установить ложементы для лодки в бортовой прицеп своими руками. Они выполняются:

• из деревянного бруса;
• металлических профилей;
• половых досок.

Рейки покрываются подходящими материалами, исключающими повреждения резинового основания. Основа представлена:

• подложкой под ламинат;
• утеплителем для труб;
• ковролином.

Собственными руками сложно изготовить универсальное средство для перемещения разных типов плавсредств. Нужно подгонять прицеп под конкретную лодку.

Основной акцент направляется на лодочные параметры и ложементы, которые должны обеспечить максимальное распределение нагрузки.

Вариант доработки тележки

Как выбрать прицеп?

Двухосный прицеп

В тех случаях, когда водителя не смущает получение прав категории «Е», а масса должна превышать допустимую, прицеп двухосный для грузового автомобиля – оптимальный вариант. И смотреться будет пропорционально. Специализированные устройства имеют готовые решения и выбираются под конкретный тип перевозки, груза и оборудования. В остальных случаях выбор, оказывается сложным.

Многие водители попросту не знают, какой прицеп лучше для легкового автомобиля одноосный или двухосный, потому что руководствуются неверной логикой. Конечно, хочется заплатить поменьше, а размеры и грузоподъёмность иметь побольше. К тому же стандарты ГОСТа 37.001. 220-80 «Прицепы к легковым автомобилям» заставляют заниматься неприглядной правовой арифметикой. Верный выбор остаётся за теми, кто выбирает модель исходя из цели эксплуатации. Ошибочно думать, что две оси хорошо чувствуют себя на грунтовой или просёлочной дороге. Одноосный прицеп для легкового автомобиля намного лучше ведет себя на бездорожье. Любой тормоз, гидравлический или механический, заточен под распределение большого веса непосредственно на асфальтированном покрытии. На бугорках и ямках одноосный показывает лучшую манёвренность и износостойкость. Поэтому при выборе между этими двумя для легкового автомобиля надо следовать трём факторам:

• Грузоподъёмность.
• Покрытие дороги.
• Дистанция транспортировки.

При таком подходе экономия и надежность, как ни странно, будут идти нога в ногу, как колесо в колесо при выборе двухосника. Некоторые практичные владельцы авто, заглядывая в будущее, покупают две различных модели. Это, оказывается выгодней.

На практике одноосные прицепы для легковых автомобилей берут для хозяйственных нужд. Когда возможен разворот руками, самостоятельная выгрузка сыпучих материалов, манёвры задним ходом, цена не кусается, да и сама машина массой не более 1,8 тонны. При хорошем обращении прослужит долго. Если данных характеристик уже не хватает, не стоит перегружать и портить то, что есть. Двухосный решает проблему грузоподъёмности, устойчивости, габаритности, высокого центра тяжести. Двухосные платформы для перевозки животных устойчивей в противовес одной оси

Внимание обратить при выборе прицепа независимо от количества осей надо на:

1. Материал исполнения. Металл должен быть в оцинковке, фанера достаточно толстой, а пластик устойчив к морозу и ультрафиолету.
2. Крепежи, замки, зажимы, фиксаторы, выполненные из износостойких компонентов, должны быть на своих местах согласно стандартам сопротивляемости материала под нагрузкой.
3. Тент. Преимущество отдаётся удобству установки и защитным свойствам. Для перевозки хозяйственных грузов двуосный оснащается более экономичным тентом, который можно поменять.
4. Надёжные рессоры и тормоза, которые предназначены для повышения безопасности и качества езды.
5. Прицепная система должна быть очень прочной и податливой.
6. На разборных бортах и платформе предполагаются механические элементы, при износе которых возможна замена. Распространённость таких элементов на рынке должна быть в приоритете.
7. Сплошные оцинкованные крылья или одноколёсные пластиковые – выбор вкуса. Но более жёсткая эксплуатация предполагает первый вариант.

Ходовая часть

Ходовая часть прицепа должна быть выполнена строго по государственным стандартам (ГОСТ). Колеса необходимо устанавливать стандартные (не самодельные и не от тачки садовой) – от автомобиля, мопеда или мотоцикла. То есть необходимо все составляющие части крепления колес использовать фабричные, на шарнирах и закреплены на прочной оси, которая бы смогла выдержать испытательные нагрузки при регистрации (используется разный вес в зависимости от типа прицепа.

Сотрудники регистрационной службы чаще всего проверяют визуально – смотрят не деформируется ли прицеп при поездке с весом в 2-3 раза превышающим вес предполагаемой лодки. То есть если лодка весом 100кг, то испытывать могут весом до 200-300 кг.

Сборка автоприцепа своими руками

Составив чертеж, в первую очередь самодельщики приступают к изготовлению рамы. Для ее сборки очень часто применяется стальной швеллер, чтобы металл хорошо выдерживал нагрузки, сечение его должно быть не меньше 25х50 мм. Также каркас нередко изготавливают из металлической трубы, но со швеллером работать удобнее.

Металлопрокат сначала нарезают по размерам, указанным в чертеже, затем отрезки швеллерного профиля между собой сваривают. После сварки основного корпуса остов следует усилить дополнительными ребрами жесткости, иначе конструкция будет ненадежной.

Если планируется создать прицеп на рессорах, к раме следует приварить кронштейны. Рессоры будут крепиться к рамному основанию болтами и гайками, а ось с рессорами соединяться с помощью стремянок. Кронштейны приваривают с небольшим смещением к задней части конструкции, так обеспечивается наибольшая устойчивость самодельного прицепа.

Дальше к каркасу следует приварить дышло, а на его конце смонтировать прицепное устройство. Если узел соединения прицепа с авто сделать слишком длинным, управлять автоприцепом будет не слишком удобно, особенно сложно будет совершать маневры задним ходом. Приваривать дышло необходимо строго по центру, иначе прицеп будет уводить в сторону. Еще для одноосной конструкции необходимо распределить вес так, чтобы основная нагрузка пустого АП приходилась приблизительно на тележки будет тяжелее, возрастет усилие на сцепное устройство, и оно будет находиться в постоянном напряжении.

На конце соединяющего узла устанавливается часть сцепного устройства, фаркоп может крепиться на дышле жестко с помощью сварки, или болтами и гайками.

Дальше следует заняться кузовом, проще всего его сделать из фанеры или дерева. Фанерный пол к основанию прикручивают болтами и гайками, борта лучше сделать из более прочного материала – дерева или листового железа. Также не будет лишним обить пол листами железа, фанера может быстро исцарапаться и прийти в негодность.

Но на этом сборка прицепа не заканчивается, еще необходимо установить задние фонари, подсоединить проводку. Двухосные автоприцепы нередко оснащаются тормозами, тормозная система делает управление транспортным средством проще. Особенно актуальна установка тормозов на прицеп для перевозки тяжелых грузов, весом более 1400 кг.

Главные особенности

Взять за основу можно практически любой кузовной прицеп, причем подойдут даже те, которые несколько десятилетий простояли на одном месте. Поливинилхлоридная лодка не имеет большого веса, но все-таки рекомендуется проверить выбранную конструкцию на предмет запаса прочности. Для этого достаточно загрузить несколько мешков картошки или камней, бросив их в кузов, а затем попытаться проехаться по местности со сложным рельефом. Желательно загрузить прицеп так, чтобы полученный вес немного превышал массу самой лодки.

Итак, у вас есть прицеп, который надо переделать. Начинаем процедуру с разборки кузова. В дальнейшем он уже нам не пригодится, поэтому его остается только выбросить. В стандартной конструкции дышло имеет небольшую длину, поэтому носовая часть лодки может время от времени ударяться о заднюю часть транспортного средства.

Чтобы предотвратить появление повреждений в процессе транспортировки лодки, рекомендуется использовать ложементики из доски толщиной четыре сантиметра. Меньшую доску использовать не рекомендуется, потому что так вы увеличиваете шансы на то, что в один неподходящий момент она треснет.

Также стоит отметить, что переоборудование может включать в себя установку дополнительных задних габаритов. Некоторые мастера принимают решение поставить фонари от автомобиля УАЗ. Защитить лодку от постоянного попадания грязи на ее поверхность помогут крылья. В стандартной комплектации прицепа они отсутствуют, придется приобретать отдельно.

Некоторые мастера принимают решение обустраивать крепления лодки посредством стяжных лент. Но лучше всего использовать полуторасантиметровый транец, вырезать фанеру и защитить ее горячей олифой, прикрепить все это дело двумя рымгайками, добавить два талрепа и пару-тройку звеньев цепи. В итоге автоприцеп сможет максимально надежно зафиксировать лодку.

Такая модернизация способствует максимально прочной ее фиксации на прицепе, обеспечивает надежность и безопасность перевозки в целом.

Итак, у вас есть прицеп, который надо переделать. Начинаем процедуру с разборки кузова. В дальнейшем он уже нам не пригодится, поэтому его остается только выбросить. В стандартной конструкции дышло имеет небольшую длину, поэтому носовая часть лодки может время от времени ударяться о заднюю часть транспортного средства.

Крепление лебедки

При наличии помощника надувную лодку не так сложно погрузить на прицеп. Ее масса в снаряженном состоянии составляет 50-60 кг. Но такой помощник не всегда может оказаться рядом. Процесс погрузки или разгрузки желательно оптимизировать, хотя к переоборудованию это уже не относится.

Для удобства спуска лодки на воду желательно приобрести самосвальный прицеп. Останется только машину подогнать поближе к водоему и поднять платформу. Обратная установка лодки на направляющие требует определенных усилий. Существенно облегчит задачу лебедка, установленная в передней части прицепа.

Приобрести лебедку не проблема, но чтобы установить ее на прицеп, понадобится смекалка. Кронштейн крепления монтируется на переднем борту прицепа. На этом же кронштейне не помешает носовой упор, так как ваша лодка всегда будет транспортироваться в одном и том же положении. Этот упор позволит визуально контролировать процедуру погрузки.

Необходимые материалы и инструменты

При переделке лодочного прицепа нужно приобрести отдельные материалы. Единственное, что покупается с сертификатами в готовом виде — это сцепное устройство с торсионной осью.

Перечень составляющих для работы представлен:

• колесами — соответствуют количеству осей;
• крыльями;
• лебёдкой;
• листом металла (толщина в 2 мм);
• металлическим профилем 60*40*4 мм или аналогичной трубой 80*40*3,5 мм;
• опорной ножкой;
• полиуретаном или готовыми кильблоками;
• проводкой;
• светоэлементами — фарами;
• хорошей краской, антикоррозийным покрытием;
• швеллером № 12.

Дополнительно понадобится набор инструментов по работе с металлом, все стандартные отвертки и ключи, сварочный аппарат или специальный станок.

При покупке материалов не стоит брать излишне толстые трубки и швеллеры — увеличение массы тележки спровоцирует больший расход топлива. Они должны быть легкими, качественными и прочными.

Прицеп МЗСА чертеж для лодки

Изготовлдение прицепа для лодки своими руками

Если разобраться, то его изготовление не такое сложное дело, не требующее серьезных инженерных решений. Люди, обладающие навыками работы с железом, смогут его сделать.

Самодельный прицеп иногда получается даже лучше покупного, и дело не только в цене, он будет изготовлен индивидуально для вашей лодки, по её размерам. Хотя цена тоже имеет значение.

Изготовление прицепа своими руками обойдется вам в 2,5 раза дешевле, чем покупной фаркоп, а кому — то и ещё меньше.

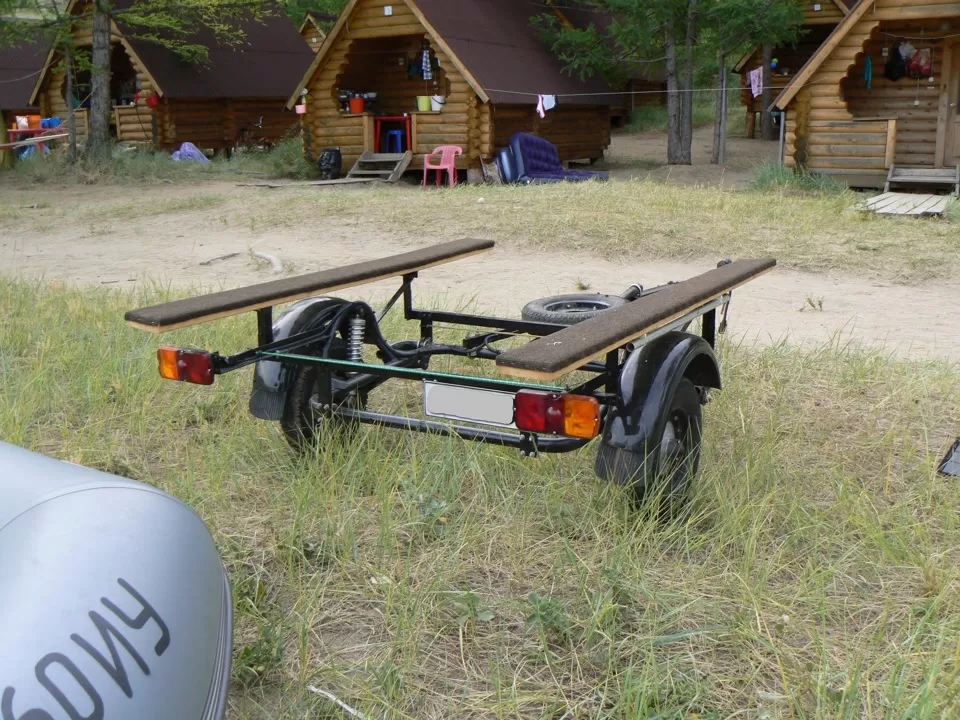

Для перевозки лодок ПВХ используют направляющие.

Наиболее распространенная ситуация, когда народ берется своими руками построить средство передвижения для лодки, это расстояние до водоема  1- 2 километра.

Для лодки ПВХ подойдет более облегченная конструкция, чем для большого катера.

С чего начать

Определитесь с формой и габаритами своего прицепа. Посмотрите, какие имеются в продаже, какая у них конструкция и форма.

Ваш самодельный прицеп должен соответствовать не только размерам лодки, но и автомобиля, к которому будете его цеплять.

Как и любой механизм, изготовление надо начинать с чертежа. За основу возможно взять любую конструкцию, которую по вашему мнению вы сможете осилить и подогнать её под размер вашей лодки. Но если вы еще не определились, то остановите свой выбор на А-образной конструкции, в которой косые перекладины сходятся в начале сцепки.

Размеры прицепа

Главное не просчитаться с габаритами. Лучше семь раз отмерить!Если сделаете узкий прицеп, то его будет плохо видно в боковые зеркала вашего автомобиля.

Надо рассчитать габариты конструкции так, чтобы колеса не были под самой лодкой, потому что будет трудно загонять её в воду.

Продумывая габариты лодочного прицепа, надо учесть особенности места, с которого будете его загонять в воду, возможно там большая глубина. Но если рыбачите в разных местах, то это не актуально.

Конструктивные особенности

Вам необходимо будет учесть распределение нагрузки на ось самодельного прицепа. Большая часть её, что составит примерно 2/3 от всей нагрузки, должна приходиться на переднюю часть, и лишь 1/3 часть на заднюю. Если вы не соблюдете это условие, то задок вашего автомобиля будет задран, вы не сможете нормально транспортировать свою лодку.

Также важен расчет центра тяжести, который должен находиться на середине прицепа, это надо для распределения равномерной нагрузки на шаровые составляющие. Для того, чтобы найти центр тяжести у вашей лодки, поставьте ее на полено так, чтобы она не падала, отметьте место, где соблюдается баланс, через него должна пройти ось прицепа.

Если продумать, то возможно сделать съемными упор, лебедку и направляющие, таким образом конструкция будет более универсальной, его возможно будет использовать для других целей, а вдруг пригодится!

Если у вас тяжелая алюминиевая лодка или катер, то не советую делать прицеп на роликах, при перевозки они оставляют вмятины на корпусе. Направляющие лучше заделать мягким и прочным материалом.

Где взять чертеж

В настоящее время любые чертежи это не секрет за семью печатями, который передается от деда к внуку. Если вы владеете интернетом, то обязательно найдете подходящую конструкцию. Возможно, и подгонять ничего будет не нужно, просто воспользоваться готовыми чертежами.

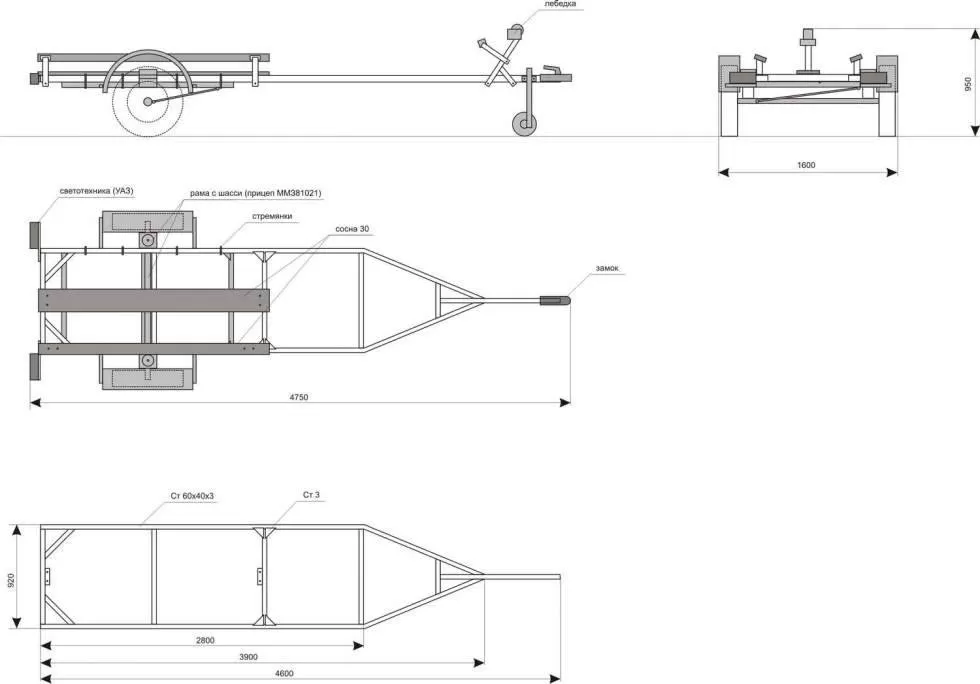

Например, можно воспользоваться таким:

Еще один чертеж самодельного прицепа для надувной лодки:

• кто и как будет сваривать металл;
• где кроить и разрезать металл;
• есть ли у вас токарный станок, чтобы при необходимости делать токарную работу (стачивать болты и др.).

Все материалы, необходимые для построения вы можете приобрести на автомобильном разборе: колеса, ось, ступицы и т. д.

Регистрация

Если не хотите неприятностей с полицией, то прицеп для лодки надо будет зарегистрировать.

• 20 метров — длина всей сцепки;
• 3,8- высота;
• 2,2 – ширина.

Меньше – пожалуйста, больше – нельзя.

Никогда не знаешь где тебя будет поджидать слуга закона, поэтому регистрация нужна.

Правовые вопросы: на что обратить внимание

Внесенные дополнения редко обходятся без пристального внимания сотрудников ГИБДД. Самостоятельно изготовленная тележка может отправиться на штрафную стоянку из-за отсутствия регистрации. Указанные выше методики не относятся к изменяющим конструкцию, что является допустимым.

Если перевозимая лодка превышает габаритность автоприцепа на допустимые значения, то ее можно перемещать без дополнительных элементов распознавания. Вставка или съемные ложементы снимают большинство вопросов у сотрудников дорожной инспекции.

Водитель должен помнить о нормативах транспортировки. Любые грузы, даже идеально подходящие по габаритам, перед тем как перевезти нужно прочно закрепить.

Перевозчики считаются опасными для других участников дорожного движения, поэтому обязательно нужно соблюдать скоростной режим. Нарушение правил карается законом на общих основаниях.

Правильная эксплуатация автоприцепа позволит ему прослужить не один год. Чтобы увеличить время его функционирования, нужно избегать резких поворотов и сильно глубоких ям при поездках. Сделать изменения несложно при наличии должных навыков, если они отсутствуют, то лучше приобретать готовые лодочные тележки.

3,2х1,4 рес

Эта модификация изначально включает в себя держатель для электрической вилки. Также можно дополнительно устанавливать опорное колесо, ручную лебедку, специальные системы, фиксирующие гидроциклы или мотоциклы. Все остальные дополнения – как в предыдущем варианте.

Исполнение 3 2х1 4 рес отличается от предыдущего следующими параметрами (в зависимости от типа колес 13/16) в миллиметрах:

• Грузоподъемность – 440/415 кг;
• Внешние габариты автоприцепа без использования тента — 4345х1900х920/4345х1960х975;
• Высота конструкции с тентом – 2070/2125;
• Внутренние размеры при установке тента — 3120х1360х1440;
• Клиренс – 235/290;
• Ширина колеи – 1700/1717.

Регистрация прицепа

Для регистрации понадобится:

1. Собрать пакет документов, который состоит из:
   • документа, подтверждающего вашу личность;
   • паспорта транспортного средства, который выдается при покупке;
   • договор о купле-продаже.
2. Обратиться в любое отделение ГИБДД, вне зависимости от места регистрации или проживания, и заполнить согласно с образцом заявление о регистрации прицепа.
3. Оплатить государственную пошлину, размер которой может быть в пределах 350-1500 рублей в зависимости от вида регистрационных действий.
4. Предоставить купленное устройство на осмотр инспектору ГИБДД, который сверит VIN-номера и поставит соответствующую отметку о прохождении процедуры.
5. Подать документы на регистрационный учет.

По окончании регистрации вы получите свидетельство о регистрации, а также государственный знак регистрации. В паспорте транспортного средства будет сделана отметка о регистрации.

Один раз в два года для прицепов, которым менее 5 лет, и раз в год – если больше требуется проходить техосмотр прицепа. Дата каждого осмотра прописывается в талоне к устройству.

Списки лучших

Помимо представленного выше рейтинга 7 лучших легковых прицепов. Но мы подготовили вам еще один список. В него входят лучшие по своей максимальной массе (полной массе):

«7169» СТАНДАРТ 2,5 – легкий

Относится к бортовым двухколесным прицепам общего пользования. Прекрасно подходит для перевозки обычных и габаритных грузов. Оборудован усиленной рессорной ALKO. Полная масса составляет 750 кг, что позволяет отнести его к категории легких прицепов. Грузоподъемность достигает до 800 кг. При этом он обладает маневренностью при езде по любым типам дорог. Своих тормозов не имеет. Количество колес – 2.

Стоимость: 31900 рублей.

ЛАВ 81014 – средний

Данная модель предназначена для перевозки лодок, мотоциклов и квадроциклов. Его фактическая грузоподъемность составляет 800 кг. В своей конструкции имеет 2 оси. Прицеп изготовлен из оцинковки, а дно из ламинированной фанеры. Борта прицепа легко откидываются, что является несомненным плюсом конструкции. Они имеют высоту 4 метра. Можно регулировать высоту крепления к фаркопу автомобиля. В комплекте также имеется защитный тент и запасное колесо. Колеса размера R13.

Цена: 91500 рублей.

МЗСА 821121.202 двуосный

Предназначен для перемещения лодок и катеров. Оборудован специальными подножками и петлями для крепления груза. Носовой упор регулируется и устанавливается в необходимое положение. Расположение осей также можно отрегулировать, чтобы обеспечить равномерное распределение веса. Модель оснащена 3 тормозными системами. Каждая ось соединяет 2 колеса R14. Нагрузка на одну ось составляет 1300 кг. Подвеска резино-жгутовая. Длина прицепа 5,2 м. Прекрасная и современная модель прицепа для перевозки грузов большой весовой категории.

Стоимость: 134200 рублей.

Разновидности прицепов

Существует несколько видов прицепов:

1. Одноосный – используется для транспортировки плавательных средств с весом около 1,5 т и длиной порядка 6 м. Модели данного вида имеют в своей комплектации сцепные элементы, габаритные и стоп-сигналы, подключаемые к электросети автомобиля.

2. Двухосный – более габаритные конструкции, способные перевозить вес около 2,5 т с размером под 8,5 м. За счет двух осей передвижение конструкции становится равномерным, а главное плавным.
3. Трехосные – применяются для перевозки катеров с большими габаритами с длиной до 9 м и весом до 3 т. Конструкция очень устойчива, способна плавно перемещаться даже на большой скорости.
4. Тормозные – оснащены тормозным накатом, лебедками и транспортабельным колесным ходом. Конструкция весит свыше 750 кг. Наличие системы торможения делает передвижение безопасным, а также равномерным. Колесный ход способствует распределению центра тяжести равномерно по всей конструкции.
5. Безтормозные – малогабаритные конструкции с весом менее 750 кг и длиной около 3-5,5 м. Подвеска может использоваться рессорная или резиново-жгутовая.

Совет! Желательно выбирать с рессорной подвеской, поскольку период ее эксплуатации намного дольше.

Что вам понадобится для создания трейлера для прицепа?

Перед тем, как приступить к изготовлению самодельного лодочного прицепа вам необходимо приготовить такие заготовки и детали:

• Металлический профиль размером 60×40, и толщиной 4 мм.
• Покрасочный материал и смесь, предотвращающая коррозию;
• Электропроводка и осветительные элементы (фары, стоп-сигналы и т. п.);
• Кильблоки;
• Крылья и швеллер 12;
• Колеса;
• Металлический лист 2 мм, и ножка для стоянки.

Покупая необходимый материл для создания прицепа для лодки своими руками будьте крайне внимательны. Слишком толстые трубы, металлические листы и швеллер покупать не стоит, так как они только утяжелят конструкцию. Более того, автомобиль будет потреблять больше топлива, и снизится маневренность.

Современный рынок предлагает покупателям множество разнообразных моделей прицепов, как для надувных, так и для моторных лодок с разнообразными габаритами.

Также можно приобрести прицепное устройство, которое помимо транспортировки лодок может перевозить и другую технику, к примеру, как гидроциклы, квадроциклы, велосипеды и т. п., но цена на такие прицепы может быть достаточно большой. Но что делать, если у вас небольшая лодка, и вы не так часто выбираетесь с ней на отдых?

Поэтому в целях экономии многие прибегают к изготовлению прицепа собственноручно. Благо, что существует множество чертежей от неизвестных мастеров, которые позволяют сделать прицеп для лодки ПВХ своими руками.

Модели, представленные на рынке, имеют различные характеристики, а также показатели прочности и надежности. Но только в случае самостоятельного создания прицепного устройства для транспортировки лодок вы можете на все сто процентов быть уверенными, что прицеп будет максимально качественным и долговечным.

Как правило, конструкция самодельного прицепа обладает повышенными показателями прочности и надежности по сравнению с заводскими аналогами, благодаря применению плотных труб из качественного металла.

Если вы все же решились создавать прицеп собственными руками, тщательно подойдите к изучению видов подобной техники для транспортировки лодок. К примеру, если лодка изготовлена из таких материалов, как пластик и ПВХ, тогда можно остановится на стандартных моделях лодочных прицепов.

А что касается корпусных катеров, тогда необходимо остановиться на большом прицепе с усиленной рамой и ходовой частью.

Преимущества использования прицепа

Плюсы классического автоприцепа по перемещению плавсредств представлены:

• наличием специализированных креплений, ложементов, килевых валиков, боковых роликов, позволяющих увеличить надежность фиксации конструкции;
• возможность с легкостью перемещать тяжелые устройства по неровным дорогам за счет рессорной конструкции;
• большим ассортиментом, отличающимся по длине и конфигурации, что помогает выбрать наиболее подходящий вариант для перевозки конкретной лодки;
• аналогичным легковому автомобилю дорожным просветом.

Автоприцепы позволяют транспортировать изделие в надутом виде, а это экономит время на сборке и разборке.

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

Создание рамы

• Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной – недопустимо) и усиливаются “косынкой” из тонкого метала.
• Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

• После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
• Следующий шаг – проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг. Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

• Далее устанавливаем на корпус опорную ножку ее еще называют – рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.
• Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки. Если крылья пластиковые, то делаем крепления и ставим на болты.
• После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 – из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

• Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
• Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки. Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
• Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок. Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

• После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
• После этого устанавливаем брызговики и проводку с габаритным освещением.
• Подключаем это все дело как на обычном прицепе с помощью разъёмов у фаркопа и фиксируем проводку на корпусе под местом лодки чтобы не повредилась.

Самостоятельно изготовленный прицеп может служить верой и правдой долгие годы, если за ним правильно ухаживать. Когда вы находитесь в автомобиле на дороге с присоединенным прицепом, то ведите себя подобающим образом, аккуратно и по всем правилам.

Также следует упомянуть, что бывалые владельцы лодок хранят их зимой прямо на прицепе. Прицепу это не вредит, а лодка в таком положении сохраняется намного лучше.

Основная идея переоборудования

Несмотря на отсутствие кардинальных изменений при переделке прицепа для перевозки лодки, с ним придется немало поработать. Если заниматся транспортировкой без дополнительного усовершенствования, то это приведет к проблемам при погрузке, быстрому выходу из строя материалов ПВХ.

Основная задача — это обеспечение надежной фиксации груза. Для этого придется установить ложементы для лодки в бортовой прицеп своими руками. Они выполняются:

• из деревянного бруса;
• металлических профилей;
• половых досок.

Рейки покрываются подходящими материалами, исключающими повреждения резинового основания. Основа представлена:

• подложкой под ламинат;
• утеплителем для труб;
• ковролином.

Собственными руками сложно изготовить универсальное средство для перемещения разных типов плавсредств. Нужно подгонять прицеп под конкретную лодку.

Основной акцент направляется на лодочные параметры и ложементы, которые должны обеспечить максимальное распределение нагрузки.

Особенности лодочных прицепов

Конструкция представляет собой металлический каркас с ложементами или роликами. Есть модели, совмещающие ролики и ложементы. Передняя часть автоприцепа представляет собой горизонтальный рычаг с узлом сцепного устройства и лебедкой.

Прицепы бывают одноосные и двухосные. Они могут быть оснащены тормозной системой, действующей по аналогии с автомобильным ручным тормозом. Как и на автомобиле, сзади автоприцепа должны быть габаритные огни.

Автоприцепы отличаются степенью грузоподъемности. Для перевозки небольшой лодки подойдет трейлер, рассчитанный на вес до 750 кг.

Более долговечна и надежна модель с рессорно-амортизаторной подвеской. Он состоит из балки, рессор и амортизаторов.
