Качественная подводная камера для рыбалки своими руками

О функциональности изделия

Каждый, кто собрался сделать подобное устройство дома, должен понимать, что «самоделка» не должна сильно отличаться от приобретенного в магазине.

Во-первых, на что мастеру нужно обратить внимание, так это на глубину погружения. Поскольку под воздействием большой массы воды камера может поломаться

Во-вторых, и это не менее важно предыдущего пункта, она должна иметь жесткий и герметичный корпус

В третьих, камера должна быть с высокой степенью чувствительности и качественным освещением

Во-вторых, и это не менее важно предыдущего пункта, она должна иметь жесткий и герметичный корпус. В третьих, камера должна быть с высокой степенью чувствительности и качественным освещением. Опытные владельцы «самоделок» рекомендуют в данном вопросе соблюдать меру, поскольку тусклый свет не даст уловить все детали на дне водоема, а сильно яркий отпугнет рыбу

Опытные владельцы «самоделок» рекомендуют в данном вопросе соблюдать меру, поскольку тусклый свет не даст уловить все детали на дне водоема, а сильно яркий отпугнет рыбу

В третьих, камера должна быть с высокой степенью чувствительности и качественным освещением. Опытные владельцы «самоделок» рекомендуют в данном вопросе соблюдать меру, поскольку тусклый свет не даст уловить все детали на дне водоема, а сильно яркий отпугнет рыбу.

Подводная видеокамера для зимней рыбалки (своими руками ее сделать достаточно просто) должна соответствовать основным качествам покупных камер

В первую очередь, следует уделить внимание глубине погружения устройства слежения. Для этого корпус должен быть достаточно герметичным. Камере придется выдерживать повышенное давление

Камере придется выдерживать повышенное давление.

От степени чувствительности оптического прибора будет зависеть целесообразность применения его на водоеме. Этот показатель должен быть достаточно высоким. Также потребуется создать подходящее освещение. Оно не должно быть слишком тусклым, иначе камера не сможет уловить всех деталей. Большая яркость фонарика также неприемлема. Рыба будет бояться такого освещения.

Купить камеру для рыбалки или сделать её самостоятельно?

Рыболовы уже несколько лет спорят, пытаясь найти верный ответ на этот вопрос. А на самом деле он зависит исключительно от ваших требований и возможностей. Ответьте для себя на несколько вопросов:

• Вы уверены, что сможете защитить устройство от попадания влаги?
• Сможете ли вы подобрать недорогую, но качественную камеру?
• Сможете ли вы подключить подсветку?
• Вы гарантируете бесперебойный сигнал?
• Хватит вам стандартных функций съёмки и просмотра?

Подводная камера для рыбалки своими руками быстро и недорого

Половить рыбку хорошо, а посмотреть её под водой ещё лучше и интереснее. Среду её обитания, места скопления для лучшей ловли.

Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Для этого можно купить подводную камеру, а можно сделать это не хитрое приспособление своими руками из небольшого монитора и камеры заднего вида для автомобиля, купленных недорого, например, на алиэкспресс.

Изготовление подводной камеры займет немного времени.

Для этого нам потребуется:

1. Монитор 4,3 — 5″.(900 руб.)
2. Камера с ИК подсветкой.(400 руб.)
3. Блок АКБ или три элемента по 3,7В. (б/у)
4. Зарядное устройство 12В 2-3А. (б/у)
5. Цифровой вольтметр (индикатор).(100 руб.)
6. Провод видео с питанием 6м. (150 руб.)
7. Паяльник.
8. Изолента.
9. Силиконовый герметик.
10. Водостойкий клей.

Описание изготовления подводной камеры

Нам нужно будет немного переделать камеру, убрать парковочные линии (если они в ней есть — это для задних камер), загерметизировать камеру и соединения с ней.

Я купил вот такую парковочную камеру заднего вида (фото ниже), она хорошо разбирается, имеет восемь инфракрасных светодиодов. Для подсветки лучше использовать именно IR светодиоды, обычные распугивают рыбу. Можно купить переднюю камеру без парковочных линий, влагостойкую. Тогда ненужно будет её разбирать.

Провода:

синий (зеленый) — минус питания светодиодов подсветки

белый — плюс питания светодиодов подсветки

красный — плюс питания камеры

черный — минус питания камеры

желтый — выход видео

Отключаем парковочные линии

Для отключения парковочных линий нам нужно поставить перемычку на корпус.

За одно и перевернём изображение по горизонтали.

На плате камеры написано:

P/N — это формат изображения NTSС или PAL

Важно для некоторых устройств

Мы оставляем без изменений. MIR — Mirror — это зеркальность.

Нужно поменять. OSD — парковочные линии. Нужно убрать. Flip — переворот изображения (вверх ногами).

Оставляем без изменений.

На плате есть контактные площадки (пятачки напротив надписей) — их нужно соединить с корпусом (MIR и OSD с минусом черным проводом) перемычкой (на фото желтый провод, соединяющий три контакта).

Далее заполняем со шприца силиконовый герметик и накрываем крышку, побольше, чтобы излишки силикона вышли через отверстия.

Спереди светодиоды и стекло по кругу аккуратно залил клеем типа «секунда-гель». Окошко под глазок камеры оставляем чистым!

Разъёмы обрезаем, соединяем (спаиваем), изолируем несколько слоёв изоленты. Затем хорошо герметизируем.

Я сначала, после первого слоя изоленты промазал водостойким клеем типа «Момент», дал немного подсохнуть и опять промотал ещё один слой изоленты.

Далее нужно позаботиться о питании. Для этого я разобрал ненужный блок АКБ с ноутбука. Отобрал три лучших элемента.

Соединяем их последовательно. Получается 4В х 3шт = 12В.

Далее собрал простую схему переключения на переключателе с тремя положениями «заряд/контроль — отключено — включение камеры».

Для удобства контроля за АКБ купил цифровой индикатор, можно использовать вольтметр, можно вообще ничего не использовать, но так не понятно, какой заряд у батареи.

Положение влево (по схеме) подключаем АКБ к разъёму для ЗУ и цифровой вольтметр, посередине — всё отключено, вправо — подключается АКБ к нагрузке (монитор и камера).

Если включить переключатель влево без зарядки, то индикатор покажет напряжение на АКБ, как на фото ниже:

Всё соединяем и включаем:

Зарядное устройство на 12В 3А. У меня было несколько, выбрал, которое больше напряжение выдает — 13,5В.

Можно взять готовый блок АКБ 12В с зарядным от шуруповёрта.

Затем вокруг камеры был надет металлический хомут для утяжеления и крепления лески.

Так как у меня были б/у аккумуляторы, ЗУ и провод шел в комплекте с камерой, на всё это устройство было потрачено около 1500 руб. Монитор я купил на 5″, т.к. ранее я покупал на 4,3″ он дешевле, но он и проработал около месяца (может брак попался).

Следующая
ДругоеКак сделать поводок на щуку своими руками

Особенности применения

Самодельные камеры являются хрупкими предметами — неправильная транспортировка и хранение способны разрушить «плод инженерной мысли».

Используемые мониторы от телевизора должны заключаться в прочный короб или ящик, где выточено окно для экрана. Под наматывание провода следует выбирать катушку, которая хранится в другом контейнере.

После каждого сеанса устройство осматривают на цельность, подсушивают элементы и заряжают аккумулятор. Если обнаруживаются сколы и трещины в зоне герметика, то его наносят повторно на эти места.

Настройка камеры

Прибор «обкатывается» довольно просто, а настройка проводится следующим образом:

Взять провод рядом с корпусом.
Осторожно опустить камеру под воду (рекомендуемый отрезок от наживки — 5 сантиметров).
Зафиксировать объектив в нужном направлении.
Подождать, когда течение стихнет — монитор покажет качественную картинку.

Устройство зимней подводной камеры

Те мужчины, кто разбирается в технике, должен иметь представление об устройстве камеры.

Здесь необходимо понимать особенности этого агрегата:

1. Камера должна соответствовать приборам наземного типа.
2. В ней должна быть подсветка, чтобы в толще воды можно было что-то разглядеть.
3. В ее корпус не должна проникать вода – все должно быть герметичным.

Если кто-то решился сделать такую камеру из собственного телефона, он должен отталкиваться от этих требований.

На рынке множество фирм-производителей, которые за определенную цену продадут водонепроницаемую камеру.

Чтобы правильно использовать это устройство, нужно следовать инструкции:

1. опустить устройство в воду;
2. необходимая информация о рельефе и наличии рыбы будет передаваться по кабелю на монитор;
3. можно вращать это устройство для лучшего обзора.

Самодельное изготовление камеры влечет за собой ряд ограничений, среди которых выделяют функциональность. Например, при покупке в магазине можно не волноваться о том, будет там та или иная функция. Однако стоимость может привести в ужас, когда рыбаки увидят ценник, где будет написано 40 тысяч рублей.

При собственноручном изготовлении камеры нужно, чтобы она удовлетворяла тем же требованиям, что и покупная:

сделать акцент на глубину погружения устройства (необходимо, чтобы она перенесла давление);
она должна быть высокочувствительной;
необходимо снабдить устройств фонарем;
важно, чтобы камера не отключалась на морозе.

Возможности подводной камеры

Для погружения оборудования под воду не нужно сооружать широкую прорубь. Достаточно небольшой сквозной лунки, диаметра которой хватит для прохождения объектива.

Камера открывает перед рыбаком колоссальные возможности, поскольку позволяет безопасно наблюдать подводным миром, подмечая для себя:

• какая именно рыба водится в данной области в сезон;
• много ли ее;
• как она ведет себя;
• как рыба реагирует на приманку.

Благодаря камере рыболов может оценить перспективы подледного лова

Собрав необходимую информацию, рыбак может подобрать нужную стратегию для ловли. Если же мониторинг за подводным миром не принес результатов, то можно спокойно двигаться дальше, подыскивая место с лучшим клевом.

Выбирая это оборудование, рекомендуется отталкиваться от целого ряда факторов:

1. Угол обзора. Камеры с широкоугольным объективом дают размытую картинку. Зачастую рыба может проплыть буквально в 10 сантиметрах от линзы (в зависимости от глубины, интенсивности освещения), даже не попадая в зону видимости камеры.
2. Светочувствительность. Чем глубже погружение, тем темнее вода. Современные цифровые камеры оснащаются матрицами. Этот компонент должен быть достаточно мощным, чтобы изображение на дисплее было разборчивым, четким, без помех. Матрицы с низкой светочувствительностью сильно «шумят»: на картинке появляются цветные пятна, съемка выглядит нечетко.
3. Режим ночного видения. Данная функция необычайно полезна для рыбаков. При погружении в воду камера может автоматически переключиться в режим монохромной съемки, а встроенный УФ-диод обеспечит нужную подсветку, что поможет рыбаку «видеть» гораздо глубже, отчетливее.
4. Противотуманная защита. Эта функция делает картинку хорошо различимой даже в мутной воде.

Подводная камера в виде рыбки

УФ-подсветка, которая не видна человеческому глазу, полезна для зимней рыбалки, но если она будет чрезмерно мощной, то распугает рыбу. Аналогичные случаи отмечались нередко. Следует выбирать золотую середину.

Необходимо учитывать давление внешней среды. Корпус камеры должен быть водонепроницаемым и прочным. Чем ниже устройство будет опускаться под воду, тем сильнее внешняя среда будет сдавливать его. Камера должна быть готова к подобным испытаниям, поскольку в противном случае она выйдет из строя.

Перед использованием рекомендуется изучить инструкцию, понять, на какую глубину рассчитано оборудование: на мелкую, среднюю, большую. Не следует ориентироваться на длину провода, поскольку эта величина не всегда соответствует реальным показателям устойчивости корпуса камеры к давлению воды.

Камера для подледного лова SANGEMAMA с ИК подсветкой

Важный нюанс. Обычно камеры, рассчитанные на режим ночной съемки, оснащаются инфракрасными (ИК) диодами. Оборудование, предназначенное для зимней рыбалки, имеет ультрафиолетовую (УФ) подсветку, которая больше подходит для подводного наблюдения.

А что с дисплеем

В большинстве случаев бюджетные камеры рассчитаны только для мониторинга в режиме реального времени. Иными словами, это визоры, которые позволяют наблюдать за рыбами, но не вести запись. С одной стороны это удобно: рыбак просмотрел область, убедился в наличии рыбы, приступил к сверлению лунки. С другой, иногда возникает необходимость просмотра определенной области, особенно когда рыбак обследует большую площадь на реке/озере, не может удержать в памяти, где именно рыба была наиболее активной.

Дисплей подводной камеры Lucky ff3308-8

Можно выбрать камеру, записывающую информацию на flash-карту. Оборудование с поддержкой внешнего накопителя стоит ненамного дороже стандартных моделей.

Руководство по сборке

Первым делом вам необходимо выполнить на камере соответствующие настройки и закрыть ее в водонепроницаемую коробку или сосуд и закрыть так, чтобы она не имела возможности там шевелиться.

После этого, на днище вашей коробочки, в которой предварительно нужно сделать отверстие, чтобы продеть кабель, положите отлитые из свинца небольшие грузики. Также вам необходимо позаботиться и о том месте, где будут расположены лампы освещения.

Чтобы ваш сосуд был максимально герметичен от воды, вам следует пролить его клеем, вы также можете воспользоваться герметиком гидроизоляционным. После всех проделанных процедур спаяйте цепь проводов, чтобы работала и камера и подсветка к ней.

Условия хранения и транспортировки

Создание камеры для зимней рыбалки своими руками не заканчивается сборкой основной конструкции. Для кабеля необходимо подобрать подходящую катушку (в морозную погоду кабель перегибать нельзя, обращаться с ним нужно аккуратно). Намотанный на катушку кабель можно удобно расположить в специальном ящике (или чемодане) для транспортировки самодельного устройства.

Чемодан или ящик для подводной камеры нужно обустроить гнездами, ограниченными резиновыми прокладками для раздельного расположения монитора, контейнера с видеокамерой и катушки с кабелем. Все элементы конструкции должны быть в зафиксированном положении, чтобы не болтаться при перевозке. В первую очередь это касается контейнера с камерой и кабелей, отходящих от него.

В домашних условиях ящик с устройством нужно разобрать и тщательно просушить все составляющие элементы конструкции, после чего нужно зарядить видеокамеру для следующей рыбалки (или накануне ее). Нелишней будет дополнительная проверка на целостность мест, обработанных герметиком. В случае нарушения герметичности контейнера заново обработать эти места изоляционными материалами.

Многие рыбаки советуют сделать для монитора специальный короб с окошком — для удобной установки телевизора на льду и защиты его от солнечных лучей, мешающих рассматривать изображение. Проявление смекалки при изготовлении транспортной упаковки, правильный уход и хранение самодельной подводной камеры — залог ее продолжительной службы.

Материалы и инструменты для создания камеры

Для изготовления подводной камеры для съемки рыбалки вам понадобятся следующие материалы:

• Пластиковый контейнер с герметичной крышкой;
• Прозрачный акриловый лист;
• Электронная плата для камеры;
• Кнопка для включения и выключения камеры;
• Компактная камера с водонепроницаемым чехлом;
• Провода и разъемы для подключения камеры к электронной плате;
• Аккумулятор и зарядное устройство;
• Уплотнительные кольца и клей для герметизации камеры;

Для работы вам потребуется следующий инструмент:

• Нож или ножовка для обрезки пластика;
• Отвертки;
• Паяльник и припой;
• Набор инструментов для монтажа электроники;
• Щипцы для снятия изоляции проводов.

Большинство материалов и инструментов можно приобрести в магазинах электроники или строительных материалов. Некоторые из них могут быть найдены в собственном арсенале инструментов.

Критерии выбора

Найдется немало рыбаков, которые сомневаются в покупке подводной камеры.

Здесь сразу возникают вопросы:

1. будет ли она работать под водой?
2. справится ли с возложенной на нее задачей?

Поэтому, чтобы напрочь отбросить волнующие вопросы, необходимо разобраться в критериях предпочтения:

Чувствительность. Качество картинки будет зависеть от высокой чувствительности камеры. При слабой чувствительности дно будет казаться мутным и нечетким.

Подсветка. Она улучшает видимость водоема. Однако она не должна быть очень яркой, чтобы не отпугнуть рыбу.

Глубина. Нужно выбирать среднюю глубину для камеры, иначе на слишком большой глубине может начаться разгерметизация устройства.

Угол обзора. Надо помнить, что качество картинки будет зависеть от ширины видимости. Лучше всего покупать камеру с двумя объективами и небольшим углом обзора. Тогда изображение будет оптимальным.

Монитор

Важно, чтобы производитель такой камеры внушал доверие. Если изображение четкое, то и качество передаваемой картинки будет в норме. Лучше всего сделать предпочтение на проверенную фирму

Лучше всего сделать предпочтение на проверенную фирму.

Подлинность. У продавца всегда нужно просить сертификат на товар и гарантию. Если такие документы не входят или отсутствуют, значит, товар будет иметь брак.

Размер. Камера свободно должна проходить через лунку маленьких размеров и также легко выходить из нее. При резком вытягивании кабель может порваться, и соответственно, приведет к поломке. Поэтому, чтобы не гадать, подойдет ли камера или нет, нужно ее протестировать.

Кто производитель?

Китайцы гонят аппаратуру, копируя устаревшие бренды с невысоким качеством и без сертификации.

Если не приняли во внимание при изготовлении бокса размер лунки, на месте увеличьте её, чтобы он погружался и поднимался, не задевая край

Ещё раз подчеркнём: естественно, цифровые самоделки не дадут изображение высокого разрешения. Можно лишь догадаться о том, какая рыба проплывает вблизи.

Габариты собственноручного изделия громоздкие, потребляют много энергии. В этом их недостаток.

Но он компенсируется, как всегда в подобных случаях, тем, что вы хотя бы подсмотрите в тот мир, где рыбы плавают. А разбираться, какая рыба проплывает мимо камеры, будете, когда её поймаете.

Возможности и требования

Хорошая чувствительная видеокамера передаст четкую картинку, в то время как малочувствительные варианты дадут расплывчатые и мутные очертания, которые будет трудно рассмотреть.

Чаще выбирают видеокамеры, имеющие небольшой угол обзора и два объектива. Модели с широким углом обзора не подходят для подводного использования из-за плохого качества картинки. Необходимо убедиться, что выбранная видеокамера имеет светочувствительную матрицу, противотуманную защиту, функцию ночного видения и функцию настройки контрастности.

Наличие подсветки обязательно предусматривается в конструкции, но освещение не должно быть чрезмерным, чтобы не распугать рыбу. Для подводного наблюдения используются ультрафиолетовые диоды. Необходимо защитить осветительную систему от перегрева и перегорания, для чего в схеме предусматривается использование резисторов. Также можно приобрести камеру со встроенными светодиодами.

Хороший телеэкран также имеет большое значение: четкая картинка — главное при создании самодельной конструкции. Монитор должен давать качественное изображение подводного процесса

С этой целью широко применяются портативные телевизоры, при покупке которых нужно обратить внимание на фирмы знакомых производителей, чтобы не приобрести плохую подделку. Также применяются планшеты и смартфоны

Перед тем, как монтировать подводную камеру, следует рассмотреть ее возможности:

Перед тем, как монтировать подводную камеру, следует рассмотреть ее возможности:

• с помощью камеры будет видно поведение рыбы;
• можно посмотреть, как рыба реагирует на наживку;
• устройство помогает увидеть подводную жизнь.

Кроме того, камера оснащена такими параметрами, как:

• светочувствительная матрица;
• имеет защиту от тумана;
• настраивает контрастность участка;
• функция ночного видения.

Правильный подбор видеокамеры

Качественное изображение под водой можно получить лишь в том случае, если правильно подобрать видеокамеру

Как показывает практика, при выборе следует заострять внимание на таких данных:

Чувствительности. Чем выше чувствительность, тем четче будет изображение. В случае использования малочувствительной видеокамеры, удастся получить мутное, расплывчатое изображение, где трудно будет что-либо рассмотреть.

Наличие подсветки. При съемках под водой, где видимость существенно ограничена, наличие подсветки для видеокамеры играет существенную роль для получения качественного изображения. Но это совсем не означает, что света должно быть много. Подобный фактор способен отпугнуть рыбу.

Глубина допустимого погружения. Как правило, отдают предпочтение камерам со средней глубиной погружения. Чем выше глубина погружения, тем большее давление испытывает устройство. Это означает, что требования к гидроизолирующему устройству будут высокими.

Угла видимости. Видеокамеры, имеющие широкий угол видимости передают худшую картинку. В основном, выбираются камеры с двумя объективами, имеющими маленькие углы обзора.

Возможностей монитора

Очень важно, чтобы размеры картинки при его увеличении не теряли четкости. В основном, этот фактор зависит от производителя, который вкладывает в свой продукт определенные функции.

Известность производителя

Как правило, чем известнее производитель, тем качественнее его продукция. Дело в том, что эти два понятия взаимосвязаны между собой. На сегодняшний день, многие фирмы, в погоне за прибылью, пытаются выпускать продукцию, аналогичную той, которую выпускают десятилетиями известные на весь мир фирмы. Взять хотя бы тех же китайцев, которые копируют различные модели. Хотя они далеки от настоящих брендовых моделей именно по качеству и надежности. Качественный товар обязательно должен сопровождаться сертификатом качества. Если такого нет, то это, скорее всего, подделка.

На размеры камеры. Рыболовная лунка имеет не такие большие размеры. В диаметре она не превышает 100-130 мм. Поэтому, видеокамера должна легко входить в это отверстие и так же легко вытаскиваться. А если учесть, что она может находиться в герметичном боксе, то не трудно представить, каких размеров должна быть видеокамера. При покупке товара, следует обязательно опробовать его на работоспособность и измерить его объем.

Выбор устройства для съёмки

Хорошее изображение в водоёме и обзор пространства можно получить лишь в том случае, если приобрести более качественную камеру

При выборе важно обращать внимание на следующие параметры:

показатель чувствительности. Чем выше параметр чувствительности устройства, тем лучше будет общее изображение на экранах. При применении камеры с низким показателем чувствительности, изображение на мониторе будет мутным, расплывчатым, в нём будет очень сложно рассмотреть даже минимальное движение; наличие специальной подсветки

При использовании подводной камеры для водоёмов, где показатель освещённости низок, важно помнить о наличии специальной встроенной в камеру подсветки, которая поможет обеспечить более качественное изображение. Но это не значит, что света должно быть слишком много. Яркость лишь отпугивает подводных жителей; глубина погрузки в воду

Чаще всего рыбаки используют камеры со средним показателем погружения под воду. Чем больше глубина погружения, тем сильнее давление приходится на прибор. Это значит, что требования к гидроизоляции прибора будут только повышаться; угол обзора. Подводные камеры, которые отличаются большим углом видимости, передают на монитор плохую картинку. Чаще всего для зимней рыбалки используют видеокамеры с несколькими объективами с небольшим углом обзора;

Яркость лишь отпугивает подводных жителей; глубина погрузки в воду. Чаще всего рыбаки используют камеры со средним показателем погружения под воду. Чем больше глубина погружения, тем сильнее давление приходится на прибор. Это значит, что требования к гидроизоляции прибора будут только повышаться; угол обзора. Подводные камеры, которые отличаются большим углом видимости, передают на монитор плохую картинку. Чаще всего для зимней рыбалки используют видеокамеры с несколькими объективами с небольшим углом обзора;

особенности мониторинга

Важно, чтобы общие размеры картинки при её увеличении продолжали оставаться чёткими. Чаще всего такая особенность зависит от производителя, который добавляет в своё устройство дополнительный функционал; известность прибора

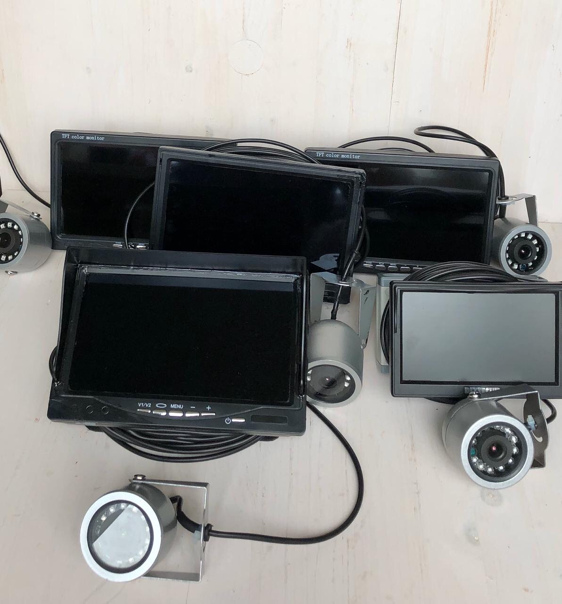

Чаще всего, чем известнее производитель, тем лучше продукцию он выпускает. Но важно помнить то, что эти параметры зависят друг от друга. Сегодня многие производители в погоне за получением денег пытаются отправлять на продажу устройства, которые выпускают в течение десяти лет более известные фирмы. К примеру, китайские производители, которые копируют разные всемирно известные устройства. Хотя они сильно отличаются от брендовых приборов по качеству и показателю надёжности. У хорошего изделия при себе всегда должен быть специальный сертификат качества. Если его в наличии нет, то скорее всего покупателю предлагают подделку; размер модели. Камера для рыбной ловли не отличается крупными размерами. В диаметре она может доходить до тринадцати сантиметров. Видеокамера должна свободно входить в отверстие, а также быстро из него доставаться. Если учесть, что она может быть включена в специальный бокс, то нетрудно догадаться, каких оптимальных размеров она должна быть. При приобретении модели важно в обязательном порядке проверить её показатель работоспособности и замерить объём.
