Центральный шверт для надувной лодки
Зачем на надувную лодку ПВХ ставить парус? Ответ, как правило, содержится во всех комментариях изобретателей. Быстрота сборки, компактность при транспортировке, малый вес конструкции парусного-швертового оснащения — вот что их привлекает. Но почему надувные лодки ПВХ сразу не делают так, чтобы их можно было использовать для движения под парусом? Вопрос звучит абсурдно, так как заранее очевиден ответ: потому что их корпуса совершенно не соответствуют требованиям, предъявляемым к парусному судну. У надувной лодки отсутствует одно из главных качеств парусника — общая жесткость корпуса. При этом шверт и руль теряют оптимальный угол атаки, надувная лодка не может эффективно противодействовать дрейфу и лавироваться, а управление ею под парусом превращается в постоянную работу по удержанию на курсе. Попытки установить эффективное парусное и швертовое оборудование, как правило, связаны с применением рамных конструкций, которые обеспечивают жесткость, но значимо увеличивают вес комплекта и ограничивают обитаемость лодки.
Второй недостаток обычной надувной лодки — большая смоченная поверхность днища, которое буквально «прилипает» к воде и не дает развить скорость под парусом. Для сравнения: парусные надувные катамараны в два-три раза быстроходнее оборудованных парусом надувных лодок, так как их смоченная поверхность значительно меньше, а большое удлинение поплавков снижает волновое сопротивление, хотя катамараны тяжелее и требуют больше времени на сборку.
Третий недостаток — существенное снижение обитаемости лодки при установке на нее швертов и мачты: пассажировместимость падает в два-три раза по сравнению с заявленной в паспорте.
Тем не менее попытки применить парусное вооружение на надувной лодке ПВХ делаются постоянно. Рискну утверждать, что первым и беспримерным открывателем такой возможности был Ален Бомбар, который пересек Атлантический океан на четырехметровой резиновой лодке, оснащенной прямоугольным парусом. В России классическим примером стал проект В. М. Перегудова и Н. Вайнонена, описанный в книге В. М. Перегудова «Туристические разборные суда».
По-видимому, указанные недостатки надувной лодки можно преодолеть, если в первую очередь обеспечить жесткость установки шверта без применения рамы, во вторую — за счет придания корпусу благоприятных обводов. И это возможно: появились новые материалы и технологии, позволяющие делать сложные по форме, при этом жесткие надувные конструкции повышенного давления, которые способствуют снижению смоченной поверхности при хождении галсами и даже выходу на глиссирование под парусом. Из ПВХ можно лить разнообразные силовые элементы для крепления шверта, вант, штагов и других фитингов для установки парусного вооружения.
Время подготовки комплекта для похода составляет менее получаса. Надувную лодку под парусом можно оперативно подготовить к походу или отдыху на воде, а в конце дня так же быстро собрать, при этом ее можно использовать как экспедиционное судно и средство спасения в открытом море. Вес парусного вооружения увеличивает вес исходного комплекта на 15-20%. Но, как уже говорилось, установкой на надувных лодках рамы для швертов и крепления мачты существенно снижается обитаемость, имеющая особое значение при ее использовании для продолжительных походов. На рисунке (график построен на основе существующих любительских конструкций) видно, что установка парусно-швертового оборудования снижает реальную обитаемость надувной лодки по сравнению с обитаемостью моторно-гребного варианта использования.
Не все конструкции парусно-швертового оснащения удобны для продолжительного пребывания на лодке. Например, для смены галса экипажу приходится помогать себе веслами или перемещаться по лодке, что не всегда возможно и безопасно в свежий ветер, а также некомфортно при наличии объемного походного снаряжения.
Этап 4. Обклейка.
Спустя неделю настало время обклеить фанеру ПВХ, для придания декоративного внешнего вида и для 100% защиты от воды.
Сначала я попробовал использовать обычную толстую ПВХ ткань, но оказалось что на углах приходится клеить ее аж в 3 слоя, что сделало фанеру в этих местах толщиной не 24 мм, а все 28, и она уже точно не влезла бы в держатель транца на лодке.
Решение было найдено весьма специфичное — надувной бассейн для детей за 59 рублей =)
Он сделан из тонкого ПВХ, и даже будучи наклеен в несколько слоев не дает значительной толщины. Им я проклеил торцы с небольшим (1-2 см) нахлестом на боковые стороны.
Клеить этот ПВХ очень тяжело, вся проблема в том, что клей его очень сильно коробит, ПВХ начинает скручиваться и слипаться сам с собой. Клеить лучше в 4 руки. Я клеил небольшими отрезками по 10-15 см, внахлест.
После оклейки торцов — вырезал и приклеил боковинки из ПВХ ткани.
Их клеить одно удовольствие конечно. Вся работа заняла много времени, примерно 5 часов.
Клеил клеем УР-600 по инструкции, «горячим» методом. Сушка клея — минут 10-15 (при рекомендуемых 15-30).
Как это начиналось
Желание отдыхать активно созрело в нашей семье давно. Кого – то в водный туризм затягивают друзья или знакомые, кого – то – увлекательные книги, кого – то безысходность и просто жажда приключений. Нас (я имею в виду меня и мою супругу) к водному туризму подтолкнул как ни странно Интернет. Просто однажды два года назад, прочитал повесть Ковригина «На байдарке» и буквально заболел желанием приобщиться к водному туризму. Было в буквальном смысле «пропахана» куча сайтов, скачено и прочитано море статей, и выбор был сделан…
Сначала мы провели анализ видов туризма и остановились на сплавах по спокойным сибирским рекам. Это не экстремально, а для нашей семьи (папа, мама и пятеро наших ребятишек) было вполне приемлемо на начальном этапе организации семейного отдыха. Город Барнаул, в котором мы имеем честь проживать, находится на берегу великой сибирской реки Обь, которая занимает 3 место в мире по протяженности, да и больших озер и мелких речушек на Алтае предостаточно, поэтому вопрос о том, где отдыхать не возникал. Вопрос встал другой – мобильность водного транспорта и туристического снаряжения. Автомобиль у нас – семейный (старенький микроавтобус Nissan), вмещающий до девяти человек, а с установленным на крышу багажником, и все наше снаряжение.
Осталось выбрать судно для совершения водных путешествий. С этой целью был произведен анализ всех надувных лодок всех отечественных производителей по принципу цена+качество+вместимость+безопасность. В результате долгих поисков и анализа выбор был остановлен на Ярославском производителе резиновых лодок (вот уж у кого действительно есть соотношение цены и качества, да и выбор приличный). Правда, за Ярославскими лодками нужно было ехать в соседний Новосибирск, но это того стоило. Сначала в апреле 2004 года была приобретена лодка Вега 3М исполнения 7. Слов нет – лодка замечательная, вместительная, высокие борта, надувное днище, уключины для весел и привлекательная цена.
Но у этой лодки есть недостатки: низкая устойчивость на курсе, мягкое крепление транца под ПЛМ и постоянное желание перевернуться через 2-сильный мотор Салют. Лодка была усовершенствована. Было изготовлено жесткое дно, на которое крепился транец. Конструкция стала более прочной, но не добавила безопасности и устойчивости на курсе. Поэтому Вега была продана вместе с мотором и всеми опциями усовершенствования, добавлены средства (что было довольно больно для бюджета Российского офицера) и в конечном итоге, снова в Новосибирске, на базе Ярославрезинкомплект (к сожалению ныне закрытой) приобретена лодка Орион 15.
Лодка сразу понравилась всем. К достоинствам Омеги у Ориона 15 можно добавить выступающие були, обеспечивающие безопасность от опрокидывания при движении под ПЛМ и возможность глиссирования, заводское жесткое дно, надувной киль, обеспечивающий высокую устойчивость на курсе, привальный брус и т. д. Эта лодка подарила нам много радостных дней за два сезона 2004 и 2005 года. На веслах и под мотором (был приобретен старенький Ветерок 8) мы прошли по Оби и другим водным маршрутам сотни километров.
Для обеспечения большей вместимости пассажиров была реанимирована старая двухместная надувная лодка Омега – 2 (Барнаульского производителя), которая использовалась в буксируемом варианте для перевозки туристического багажа.
Однако не всякий раз доставляет удовольствие в походе гребля, поэтому моей семье и моим друзьям, которых мы вовлекли в водный туризм, больше нравились походы под мотором.
Такие поездки позволяли избавиться от ручного труда, однако бак даже не прожорливого Ветерка нужно заправлять бензином, а это запах, пятна, неудобства транспортировки, дополнительные затраты, а главное, нарушается идиллия тишины, ибо для того, чтобы пообщаться во время путешествия под ПЛМ нужно орать, причем орать громко. Какой уж тут отдых и созерцание.
Поэтому к осени 2004 года созрела идея: «А не поставить ли нам парус?!» Опыта подобных построек, как и управления парусом, не было ни какого, Но ведь мы – дети Прогресса. Снова поиск в Интернете, долгий анализ конструкций Перегудова, Мякшиева, Рокота, Терасенко, Лимонада, Лосева и других первооткрывателей (см. ссылки в следующей главе), и вот, вооружившись линейкой, циркулем и миллиметровой бумагой, я приступил к отображению мечты на бумаге.

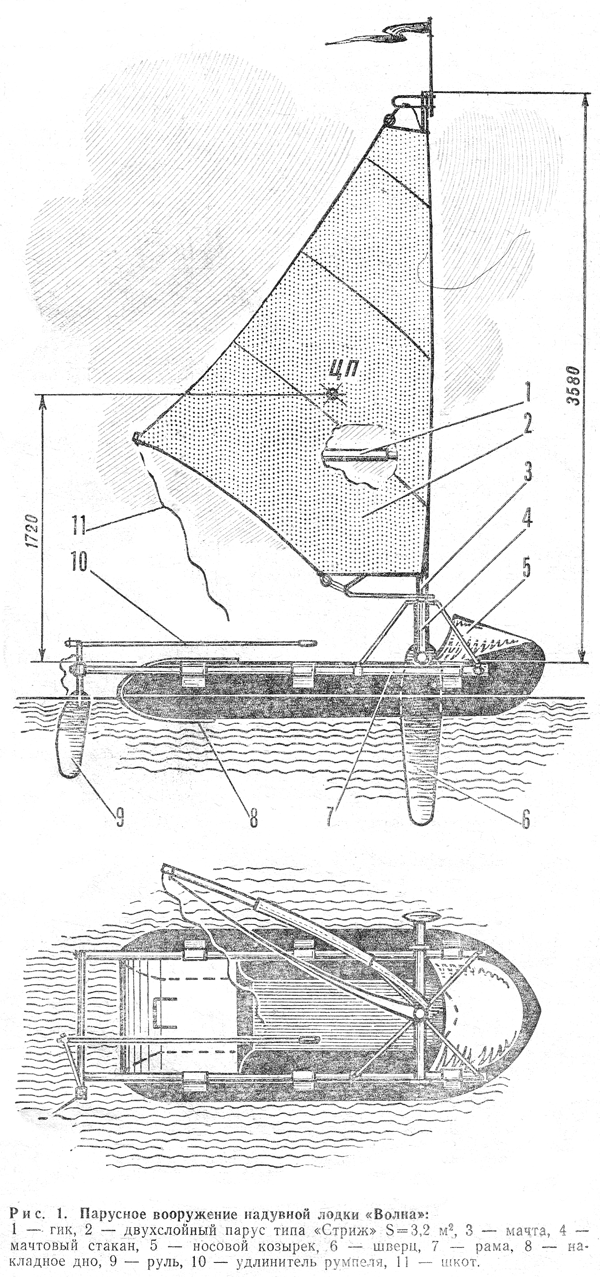

Зимние месяцы эскизов, чертежей и расчетов воплотились в конструкцию, которую я предлагаю на Ваш высокий суд.
Клапана
Как известно, в конструкции надувной лодки не существует незначительных поломок. Каждая поврежденная деталь рано или поздно приведет к утилизации всего судна
Чтобы этого не произошло, необходимо своевременно обращать внимание на «сигналы» о требующемся ремонте. Одним из таковых является пропускающий клапан. Не спешите прибегать к помощи специализированного сервиса по ремонту
Ремонт клапанов своими руками – пугающая, но выполнимая процедура
Не спешите прибегать к помощи специализированного сервиса по ремонту. Ремонт клапанов своими руками – пугающая, но выполнимая процедура.
Основные причины повреждения клапана:
Отслойка стыковочной ткани;
Разрушение деталей клапана;
Неблагоприятные погодные условия (низкая температура, скопление влаги);
Человеческий фактор неосторожной эксплуатации.
Для ремонта клапана понадобится:
- Растворитель;
- Автомобильная смазка;
- Ловкость рук.
Ремонт клапана проходит в следующей очередности:
- Спустить воздух из лодки.
- Схватиться за основание клапана и крепко его зафиксировать.
- Ввести комплектующийся для ремонта ключ в основу клапана и медленно поворачивать его по часовой стрелке.
- Разобрать клапан.
- Прочистить клапан от грязи, пыли, природного мусора.
- Смазать автомобильной смазкой.
- Если чистка не поможет и клапан травит, то клапан необходимо заменить.
Как использовать масло?
Масло периодически льется с наветренного борта. С того же края подвешивается смоченная в нем швабра.
Есть и другой способ, более экономный. В мешке из парусины или же банке из металла делаются отверстия, в которые закладывается раскрошенная пробка, ветошь или пенька. Внутрь заливается масло. Затем емкость закрывается, мешок завязывается, крепится к якорному канату и травится.
Также через плавучий якорь продевается линь, чтобы оба конца были на судне. Затем к линю крепится мешок или банка. Их надо передвигать к якорю на расстоянии нескольких метров от него. Опустевший мешок или банка вытаскивается на судно и вновь заполняется маслом. Для линя на плавучем якоре рекомендуется запастись блоком. Мешок или банка подвешиваются к канату для якоря в качестве поплавка на такой высоте, чтобы они смогли достать до волны. Масло, вытекая из банки или мешка, покрывает водную гладь пленкой.
Назначение парусных яхт
Мир паруса крайне разнообразен. Каждый яхтсмен может найти себе лодку, отвечающую самым оригинальным требованиям, или построить ее на заказ.
Все яхты можно разделить по их предназначению на:
- гоночные — спортивные снаряды, рассчитанные исключительно на участие в регатах, например, олимпийские классы;
- круизные лодки прибрежного плавания, не требующие высокой квалификации экипажа;
- крейсерские яхты — лодки, способные выдержать длительные автономные переходы, обеспечивающие команде достаточный уровень комфорта;
- крейсерско-гоночные — яхты с полноценным салоном и, нередко, высокими показателями скорости.
В этой статье мы подробно остановимся на гоночных швертботах и катамаранах, а в следующей разберем килевые яхты: спортивные, прогулочные, крейсерские и спортивно-крейсерские.
Используем мотор «по полной», или особенности усиления транца
Практика показывает, что рассмотренные способы крепления жесткого элемента хорошо показывают себя при работе мотора на половинной мощности.
Как только мотор включается на всю мощность, его часто начинает «заворачивать» под лодку, сгибать баллоны и т.п.
В большинстве случаев избавиться от этой проблемы позволяет усиление жесткого элемента. Суть процедуры – правильное распределение нагрузки от мотора по поверхности лодки. Сделать его своими руками также довольно просто.
Приемлемый вариант – установка дополнительных «растяжек», изготовленных из металлического прутка.
Для этого на борта лодки наклеиваются дополнительные леера, в отверстия которых вставляются металлические усилители.
Вместо бортов для придания дополнительной жесткости можно продумать вариант крепления навесного транца, где дополнительные «растяжки» крепятся к днищу или скамье (банке) лодки.
Бывалыми рыбаками замечено, что для придания нормального хода лодке из ПВХ с использованием мотора лучше использовать не настил днища, изготовленный в виде сланей из раздельных элементов, а представляющий собой цельную конструкцию.
О том, как сделать тент для лодки ПВХ можно узнать тут.
Паруса своими руками из ткани
Парус своими руками из ткани Паруса из ткани своими руками делаются достаточно просто.Для изготовления парусного купола необходимо взять брезентовую или капроновую ткань, плащевку размером 1,5 на 2 метра. Чтобы получился ровный купол, ее складывают вчетверо, рисуется кривая линия от верхнего конца, затем по этой линии делается разрез. В результате получится четыре куполообразных отрезка, которые необходимо сшить друг с другом. Чтобы получить купол правильной формы, рекомендуется предварительное изготовление бумажных заготовок парусного якоря. Для этого можно воспользоваться любой графической программой-редактором, чтобы затем распечатать и вырезать чертеж основной части водного паруса, или же сделать его из бумаги своими руками с помощью чертежных принадлежностей.
По нижней кромке получившегося купола пришивается полоска, внутрь которой вставляется капроновый шнур. Его длину можно регулировать, тем самым уменьшая или увеличивая диаметр кольца водного паруса. Но лучше всего использовать каркас для кольца из металла. Для этого понадобится кольцо из проволоки диаметром 6-8 мм или обычный, спортивный алюминиевый обруч. Размер обруча позволит лодке из ПВХ оставаться на плаву и обеспечит оптимальную скорость ее хода во время рыбалки.
Кольцо из проволоки или обруча обтягивается брезентовой или капроновой тканью так, чтобы не образовалось провисания. Диаметр круга нужно разделить на три равные части, к этим участкам привязать стропы метровой длины, которые соединяются концами воедино. К верхней части водного паруса из ткани нужно привязать пятилитровую пластиковую бутылку, а к нижней – небольшой груз. Благодаря такой конструкции якорь будет держаться струе течения, и оставаться на плаву в вертикальном положении. Однако, если погода слишком ветреная, пятилитровую емкость нужно заменить пол-литровой, чтобы якорь немного уходил под воду, а не надувался над ней. Тогда он позволит стабильно удерживать курс корабля по течению.
Парус своими руками
Если лодка маленькая, вместо обруча можно использовать круг поменьше, например, изготовить его из тонких веток. Они прочно связываются между собой, к образовавшемуся кольцу привязывается груз. Пластиковая бутылка не нужна, поскольку ветки и без того прекрасно держатся на воде. Конечно, якорь из веток уступает по функциональности обручу, обтянутому тканью, но хорошо справляется со своей задачей, особенно, когда под рукой нет других материалов для его изготовления. Установка паруса выглядит следующим образом: расправляется якорный трос, парус опускается в воду, позволяя ему отплыть на расстояние не более 10 метров от лодки (оптимальным расстоянием считается 6-7 метров). Веревка привязывается к носу лодки. Когда она натянется от течения, лодка будет направлена строго по ветру, а якорь не позволит ей вилять из стороны в сторону.
Вторым способом изготовления паруса из ткани является следующий:
- Полотно из брезентовой или капроновой ткани в виде прямоугольника присоединяется одним краем к деревянной штакетине.
- В нижнюю часть полотна вшит пруток арматуры.
- Чтобы усилить плавучесть паруса, к штакетнику прикрепляются три бруска из пенопласта на саморезы.
- Все четыре стороны водного паруса соединяются капроновыми веревками, связанными в один узел. К ним привязывается веревка, которая соединяет парус с лодкой.
- По центру парусного полотна делается отверстие диаметром 15 см, чтобы пропускать через себя воду, обеспечивая ровный ход плавсредства.
Когда парус опущен в воду, он расправляется под давлением воды, занимая вертикальное положение, и следует за лодкой в расправленном виде.
Парус своими руками
Как выглядит самодельный парус Кроме того, что можно изготовить подводный парус для снижения скорости дрейфа и придания устойчивости судна на воде, можно сделать обычный парус для лодки ПВХ, чтобы иметь возможность проходить по водоемам, где запрещена эксплуатация моторных суден, а также увеличить скорость хода лодки
Перед тем, как сделать парус, очень важно правильно рассчитать площадь паруса в соответствии с размером судна, учитывая высоту надводного борта надувной лодки. Для повышения жесткости корпуса судна и равномерного распределения нагрузки на его днище устанавливается опора из дюралюминиевых трубок, которые можно добыть, разобрав спортивный обруч. В продольном направлении они закрепляются лыжными палками, точнее, их трубками
На получившуюся опору крепится отрезок от трубы, мачтовая опора крепится к кольцу из трубы диаметром 40 мм
В продольном направлении они закрепляются лыжными палками, точнее, их трубками. На получившуюся опору крепится отрезок от трубы, мачтовая опора крепится к кольцу из трубы диаметром 40 мм.
Мачта изготавливается из отрезков дюралюминиевой трубы, для удобства транспортировки они разбираются. Ее длина составляет примерно 2,5 метра. Ванты и штаг крепятся к верхушке мачты, к бугелю из крученой проволоки. Их делают из синтетических канатов. Под ручки на концах баллонов, которые служат для переноски лодки, прокладывают доску с отверстием для баллера, на которую крепится руль. Верхнюю часть руля изготавливают из двух планок, а между ними располагается откидывающееся рулевое перо. Это перо фиксируется на специальном кронштейне. Управление парусом происходит с помощью гик-шкота, который пропущен через блок, установленный на рулевом кронштейне. Когда остов для натягивания паруса будет готов, можно приступать к изготовлению тканевой основы.
Для изготовления паруса используют льняную ткань (парусину), хлопчатобумажные ткани (авизент, фильтроткань и т.п.), а также полотна, используемые для изготовления палаток – плащевки, тентовой ткани, пленочные полотна. Главное требование к парусной ткани – она должна быть легкой, но водо- и воздухонепроницаемой и плотной. Кроме того, она не должна растягиваться от нагрузки и должна иметь гладкую поверхность. Поскольку специальную ткань для паруса приобрести сложно, а обычные льняные или хлопчатобумажные полотна не обладают вышеперечисленными качествами в достаточной степени, можно использовать для них специальную пропитку из раствора смолы ПВХ и ацетона в соотношении 50 гр на 0,5 литра.
Для новичка может показаться трудным процесс изготовления парусов для надувной лодки, но всегда можно посмотреть видео, воспользоваться рекомендациями и практическими советами человека, сделавшего подобное приспособление, найденные на просторах интернета.
Как управлять лодкой с помощью подводного паруса
Управление надувной лодкой с помощью подводного паруса требует некоторой практики, но с опытом вы быстро овладеете этим навыком. Основной принцип заключается в регулировке угла наклона паруса в зависимости от направления и силы ветра.
Когда ветер дует прямо сзади, лучше всего сделать парус полностью горизонтальным, чтобы получить наибольшую тягу. Если ветер дует сбоку, вы можете наклонить парус таким образом, чтобы он создавал силу, толкающую вашу лодку в нужном направлении.
Однако, важно помнить, что если ветер слишком сильный или непредсказуемый, лучше собрать парус и продолжить движение по воде с помощью весла или гребного винта
Плавучие якоря на современных яхтах
Испытание было проведено для RORC в университете Саутгемптона. Оно доказало, что плавучий якорь способен удержать яхту на плаву при высоких волнах. Устройство способствует уменьшению скорости судна и удерживает его по ветру. Модельные испытания выявили, что яхта неоднократно избегала разворотов лагом и переворачивания волной.
Плавучий якорь рекомендован как для однокорпусных, так для многокорпусных моделей яхт. Положение устройства с кормы предполагает, что волны большой тяжести лягут на эту часть судна. По данной причине все отверстия должны быть герметично закрыты. Этому придается большое значение в специальном своде правил, где указано, что яхты должны обладать прочностью и водонепроницаемостью. В особенности это относится к корпусной части, каюте и палубе, которые должны выдерживать натиск воды.

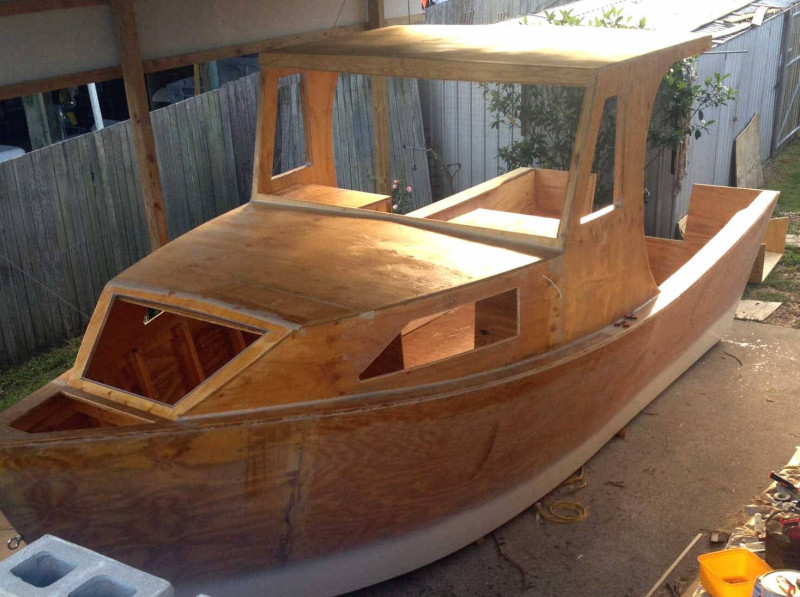

Яхта своими руками из фанеры
Яхта из фанеры своими руками позволит в любое удобное время выехать на прогулку по водоему. Для того чтобы построить яхту из фанеры необходимы следующие инструменты: гвозди, ножовка, молоток, шуруповерт, электродрель, сверло. Для строительства яхты необходимо семь листов фанеры. Толщина фанеры не должна быть больше 6 миллиметров. Специалисты рекомендуют брать фанеру размерами 1,22х2,44 мм. Также необходимы дополнительные листы, толщиной около 10 миллиметров и идентичных размеров.
Основной задачей при строительстве яхты является правильный выбор фанеры. Фанера может быть изготовлена из различной древесины, но одним из самых приемлемых вариантов будет использование фанеры из тополя, толщиной 7-10 миллиметров. Данный показатель не влияет на вес фанеры.
Если фанера изготовлена из березы, то толщина должна составлять до 5 миллиметров. При строительстве яхты обязательно необходимо учитывать уровень водостойкости. Фанера содержит несколько слоев древесины (2-3). Именно по этой причине она обеспечивает высокий уровень прочность будущей яхты.
Если при строительстве яхты используются листы фанеры большого размера, то уровень трудоемкости процесса снижается. На стрингере или скупе делается паз в виде совмещенных листов из фанеры. Данный процесс работы не требует тщательного подгона кромки поясов. Обшивка из фанеры подразумевает поперечные лекала, которые служат для обвода корпуса. Данный процесс строительства подразумевает использование шпангоутов, которые располагаются в конструкции. Такой вариант не требует самостоятельной подготовки лекал.
Шпангоуты для строительства яхты изготавливаются в простой форме. Для их изготовления используют футоксы (прямолинейная деталь)
При самостоятельной постройке яхты обязательно необходимо уделить тщательное внимание изготовлению корпуса. Сборка корпуса осуществляется на верстаке, а заканчивается на земляной поверхности. Киль кладется на верстак, после чего его необходимо соединить с шпангоутами и штевнями
Соединение осуществляется с помощью болтов, шурупов и гвоздей
Киль кладется на верстак, после чего его необходимо соединить с шпангоутами и штевнями. Соединение осуществляется с помощью болтов, шурупов и гвоздей.
После окончания данного процесса работы необходимо проверить, имеются ли какие-нибудь дефекты в виде перекоса. В каждое соединение вставляется пористая бумага или тонкая ткань пропитанная смолой
Если корпус соединяется гвоздями, то обязательно нужно обратить внимание на их длину. Для того чтобы гвозди легко вбивались, заранее необходимо просверлить отверстия. Отверстие должно быть на 1 миллиметр меньше толщины гвоздя
Доски для борта размещаются с обеих сторон каркаса, а концы привязываются бечевкой к форштевню
Отверстие должно быть на 1 миллиметр меньше толщины гвоздя. Доски для борта размещаются с обеих сторон каркаса, а концы привязываются бечевкой к форштевню.
Далее вокруг шпангоутов обгибаются доски, связываются и подводятся к транцу. Ненужные концы можно срезать. Также на яхте должна быть мачта, которую можно изготовить из сосны. Пред началом постройки яхты фанеру необходимо смочить, для того чтобы она в дальнейшем не потрескалась. Также фанеру можно распарить.
