Как сделать коптильню горячего копчения своими руками — схемы, фото, видео

Выкладываем коптильную камеру

Когда дымоход готов, можно приступать к возведению коптильного отдела. Здесь можно проявить фантазию, выстроив круглую, квадратную или прямоугольную камеру. На помощь придут чертежи, фото, видео и пошаговые инструкции, широко представленные в интернете. Самое главное — не спешить, а качественно выкладывать кирпич. Для домашней коптильни вполне достаточной будет камера размером 1 х 1 м и в высоту 1,5 м.

Кладку желательно выполнять на раствор из глины, укладывая кирпич на ребро. Глина – природный материал, и при воздействии высоких температур не выделяет вредных веществ.

Строительство коптильной камеры

В верхнюю часть камеры забуривают металлические штыри, на которые будет монтироваться решетка или прутья с крючками для продуктов. В нижней части нужно предусмотреть крепления для мешковины, которая используется как фильтр для дыма. Посредине – крепления для съемного жироулавливающего поддона.

Сверху камера накрывается специальной крышкой, регулирующей плотность дыма. Если конструкцией коптильни предусмотрен монтаж крыши, не стоит забывать о вентилируемых открывающихся отверстиях. Когда каркас коптильной камеры готов, можно устанавливать двери и монтировать приспособления для раскладки продуктов.

Коптильня из газового баллона своими руками

Если у вас есть старый газовый баллон, то тогда его можно приспособить под самодельную коптильню. Процесс трансформации кажется сложным, однако он вполне осуществим, если четко следовать инструкции и не отклоняться от нее. Перед началом работы обязательно стоит проверить баллон. Он должен быть полностью опустошен. В случае наличия небольшого количества газа его необходимо удалить из баллона. Эту операцию рекомендуется выполнять подальше от жилых построек.

Как сделать коптилку для мяса и рыбы из газового баллона? После опустошения камеры необходимо слить из нее остатки газолина и сжечь их в металлической емкости. Далее баллон требуется промыть. Для этого его стоит заполнить обычной водой. Процедуру рекомендуется повторить несколько раз.

Затем можно приступать к непосредственному изготовлению коптилки. Вначале необходимо вырезать в баллоне дверцу. Створка должна быть достаточно большой (для удобства загрузки продуктов). Затем нужно зафиксировать получившуюся дверцу. Для этого используют петли, которые закрепляются к телу баллона с помощью сварочного оборудования. Стоит отметить, что места припоя следует зачистить перед началом сварки.

Перед тем как начать вырезать коптильню, необходимо выпустить газ из баллона, а также хорошо промыть его водой

Коптильный агрегат такого типа устанавливается на специальную подставку. Для того чтобы объединить топку с резервуаром, требуется удалить половину днища сосуда. Сама топка выполняется из толстых листов нержавейки. Тонкостенный металл не подходит для изготовления коптильни из газового баллона своими руками. Видео, в которых подробно демонстрируется каждое действие, рекомендуется посмотреть перед началом сборки устройства.

После сборки топки можно переходить к следующему этапу. Топку потребуется приварить к днищу баллона. Так производится сборка коптильни из газового резервуара

Важно запомнить, что перед первым использованием такого самодельного устройства необходимо прокалить его дровами

Чертежи и схемы для шкафа

На рисунке приведена схема низкотемпературной коптилки, пригодной для установки в частном доме, на даче или загородном участке. Необязательно точное соблюдение размеров, но длину дымохода меньше двух метров лучше не делать.

1. Топка.
2. Щепа.
3. Дымоход.
4. Кирпичная кладка.
5. Железная решётка.
6. Деревянная или металлическая ёмкость.
7. Полуфабрикат.
8. Негерметичная крышка (в данном случае мешковина).
9. Дверка топки.

Проходная коптилка на склоне

1. Источник дыма.
2. Дымоход.
3. Коптильная ёмкость.

Для схемы горячего копчения, приведённой ниже, подойдёт металлический корпус (шкаф или бочка).

Чертёж электрокоптилки

Второй вариант чертежа коптилки с размерами

Простой вариант коптильного шкафа из металлической бочки

Деревянный каркас с поддоном из металла

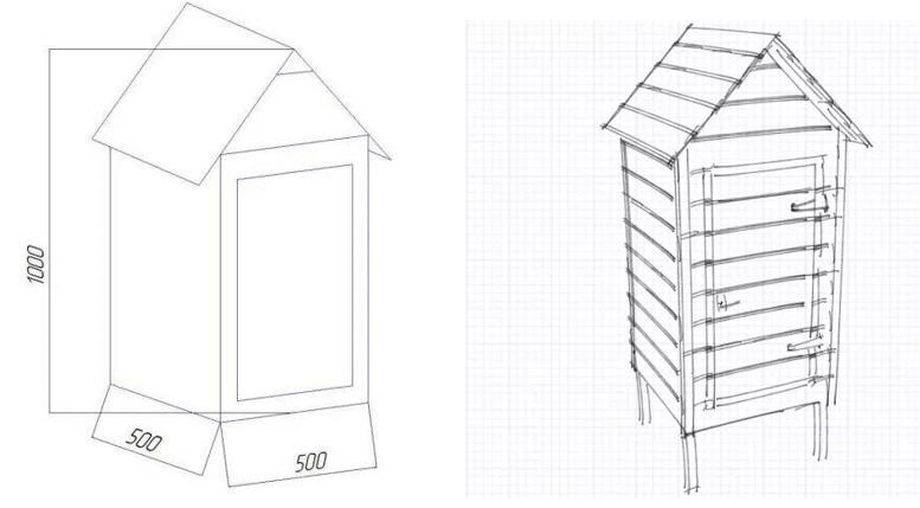

Простейший схематический чертеж деревянной камеры для копчения из вагонки

Подготовка продуктов к копчению

Поскольку холодное копчение производится при низкой температуре дыма (20…30 градусов Цельсия), тепловой обработки продукта не происходит. Поэтому для предотвращения развития вредоносных микроорганизмов рекомендуют:

• разделывать продукты или фасовать их максимально близкими по размерам и весу порциями;
• использовать сырье с высоким содержанием жира – лососевые породы рыбы, сало, грудинку, жирную свинину и птицу, колбасы с салом;
• предварительно выдерживать разделанные продукты в соли и/или варить (тушить, жарить);
• после начальной обработки подсушивать мякоть в сушильной камере или на открытом воздухе (в качестве сушильной камеры может использоваться коптильная без подачи дыма, но с постоянной принудительной вентиляцией).

Ниже представлена стандартная схема для промышленного копчения рыбы.

Для домашних условий можно не придерживаться технологического процесса так строго, соблюсти только основные условия:

• подготовленный продукт натирается или пересыпается солью из расчета 15…40 г на килограмм сырья (количество зависит от технологии копчения, типа продукта и требуемого срока хранения) и выдерживается в собственном соку не менее 5 суток. Для замороженного сырья срок просолки увеличивается на 20…100%. Возможна добавка селитры (25 г/1 кг соли);
• в рецептах с высоким содержанием соли требуется вымачивание 1…4 суток, для малосоленых вариантов достаточно промывки;
• просушка (вяление) в хорошо проветриваемом помещении с температурой 18…20 градусов Цельсия до полного прекращения стока сока.

При копчении важно учитывать породу древесины, из которой изготавливается щепа

Важно: вне зависимости от породы древесины, дым должен быть светлым. Чем темнее дым, тем больше вероятность получить «черные» копчености.

Особенности подготовки разных продуктов

• Сало для копчения выбирают нежное, с тонкой шкуркой или без шкурки. С соленого предварительно соскребают соль, промывают в чуть теплой воде.
• Птицу, кролика коптят с разрезанием тушки вдоль позвоночника. Предварительный засол проводят в маринаде с добавлением пряностей согласно рецепту.
• Некрупную дичь (водоплавающую, боровую) можно коптить только при условии сохранении целостности кожи и правильного ощипывания (свежевания). Довести продукт «до готовности» помогает выдержка в прохладном сухом помещении после копчения 8…12 суток. В этом случае дичь хранится до полугода.
• Крупные куски сала, мяса, рыбы, колбасы желательно перед копчением увязывать шпагатом, рыбу коптят с распорками в брюхе.

Самодельная коптильня холодного копчения

Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.

Устройство коптильни холодного копчения

Такие установки состоят из нескольких отдельных элементов:

• Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
• Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
• Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.

Схема коптильного аппарата холодного копчения

Принцип работы

Самодельная коптильня холодного копчения работает следующим образом:

1. В дымогенератор помещаются опилки и щепа.
2. Щепки поджигаются и, при необходимости, включается компрессор.
3. Появляющийся при этом дым поступает в коптильную камеру к продуктам.
4. Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
5. Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.

Принцип работы дымогенератора

Виды коптилен холодного копчения

Есть разные конструкции таких аппаратов, но они работают по одной схеме.

Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.

Схема использования коптильни холодного копчения в домашних условиях на газовой плите

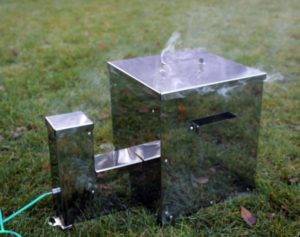

Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.

Схема коптильного аппарата холодного копчения с дымогенератором

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.

Схема коптильни с дымоходом в земле

Коптильня своими руками с дымогенератором

Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:

1. Внутрь дымогенератора помещаются опилки и щепа.
2. Опилки поджигаются и аппарат закрывается крышкой с эжектором.
3. К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
4. Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
5. Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.

Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.

Устройство дымогенератора

Простейшая коптильня холодного копчения

Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.

Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.

Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.

Схема коптильни холодного копчения для изготовления своими руками

Оптимальные размеры

Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:

• для семьи из 4 человек — до 20 литров;
• для нескольких семей или заготовки копчёностей — до 100 литров;
• мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.

Самодельный дымогенератор для коптильни холодного копчения

Обилие вариантов промышленных дымогенераторов, с компрессорами и без, не останавливает фантазию мастеров, изобретающих новые устройства для выработки дыма.

Есть два основных типа дымогенератора для коптильни холодного копчения своими руками: с использованием щепы или «жидкого дыма». В первом случае используется металлическая или кирпичная (из огнеупорного кирпича) камера, в которой на дне разжигается огонь, чуть выше уровня костра находится отверстие для поступления воздуха (поддувало). Устройству требуется дополнительной нагнетание воздуха через гибкий шланг и патрубок, направленный в дымовой канал. Обеспечить приток воздуха можно с помощью любого подходящего по мощности насоса.

Более детально устройство такого дымогенератора представлено на чертеже.

Интересный вариант с дозированным поступлением щепы в зону горения и постепенным удалением золы предложил К.Недосеков.

Электрическая схема предусматривает другое устройство: здесь требуется нагрев жидкости до заданной температуры и нет открытого горения.

Чтобы переместить дым от генератора в коптильную камеру, используется монтируемый в дымовом канале вентилятор с принудительным поддувом.

Более традиционные (и эффективные) промышленные дымогенераторы имеют конструкцию с фильтром дыма и контролем его температуры.

Самодельная адаптация такого генератора с обычной стеклянной банкой в качестве фильтра представлена на фото ниже.

Мини коптильня холодного копчения

Создание мини-коптильни холодного копчения своими руками — это замечательный способ получить вкусное домашнее копченое мясо и рыбу. Холодное копчение идет при температуре не более 30 градусов Цельсия, что позволяет сохранить нежность и влажность продукта, придавая ему уникальный вкус и аромат.

Вам потребуются следующие инструменты и материалы:

1. Большая жестяная банка (20-30 литров) с крышкой.
2. Маленькая жестяная банка (1-2 литра).
3. Металлическая сетка.
4. Болты или крючки для подвешивания продуктов.
5. Металлический лист для создания дымохода.
6. Гайки и болты для крепления деталей.
7. Уголь или древесные опилки для генерации дыма.
8. Сверло и набор сверл.
9. Плоскогубцы.
10. Молоток.

Создание дымохода:

На верху большой банки делаем отверстие под дымоход. Дымоход делаем из металлического листа, скручивая его в форме воронки. Устанавливаем дымоход в отверстие и крепим с помощью болтов и гаек.

Создание топки:

В маленькой банке делаем множество маленьких отверстий для доступа воздуха. Эта банка будет служить топкой, где будет гореть уголь или древесные опилки.

Установка сетки:

Внутри большой банки устанавливаем металлическую сетку, на которую будем класть маленькую банку с углем. Сетку можно установить на болты, предварительно вкрученные в стенки банки. В верхней части большой банки устанавливаем болты или крючки для подвешивания продуктов.

Подготовка к копчению:

В маленькую банку кладем уголь или древесные опилки и поджигаем. После чего быстро помещаем банку в большую на уровне сетки, закрываем крышкой и подвешиваем продукты на крючки. Дым от горения угля будет наполнять большую банку и коптить продукты.

Контроль процесса копчения:

Коптильню следует держать на открытом воздухе и вдали от легко воспламеняющихся предметов. Не забывайте регулярно проверять состояние продуктов и уровень дыма.

Процедура монтажа коптильни

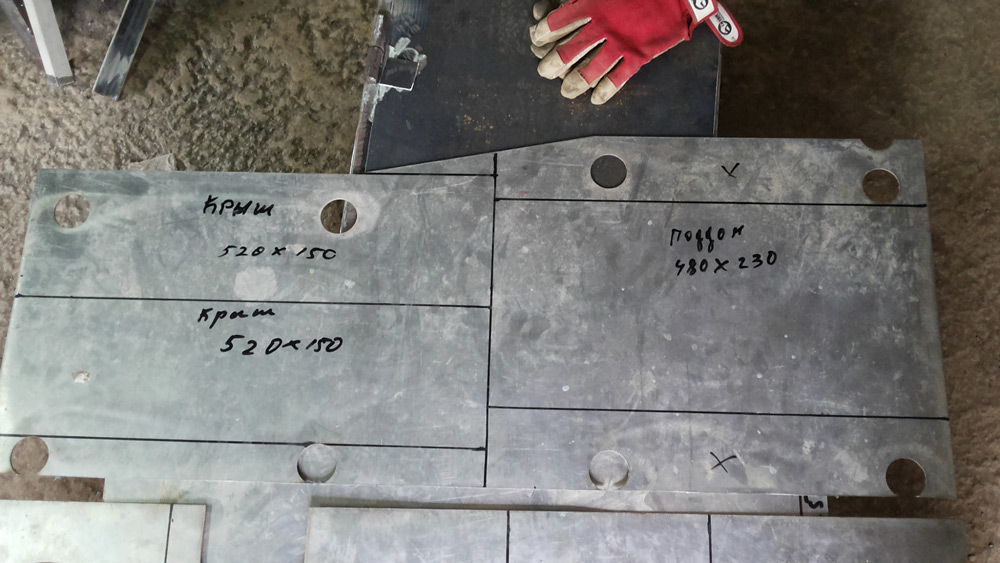

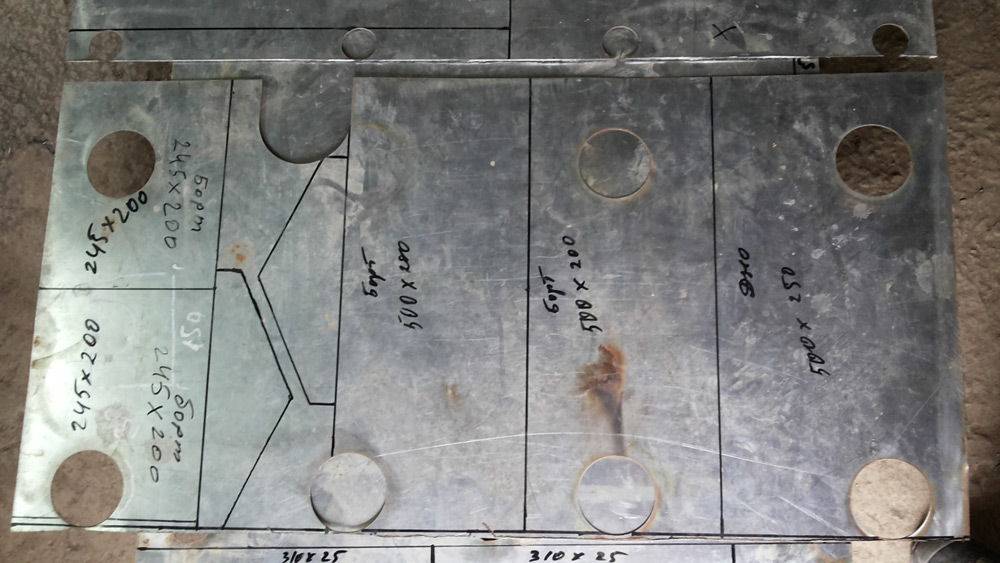

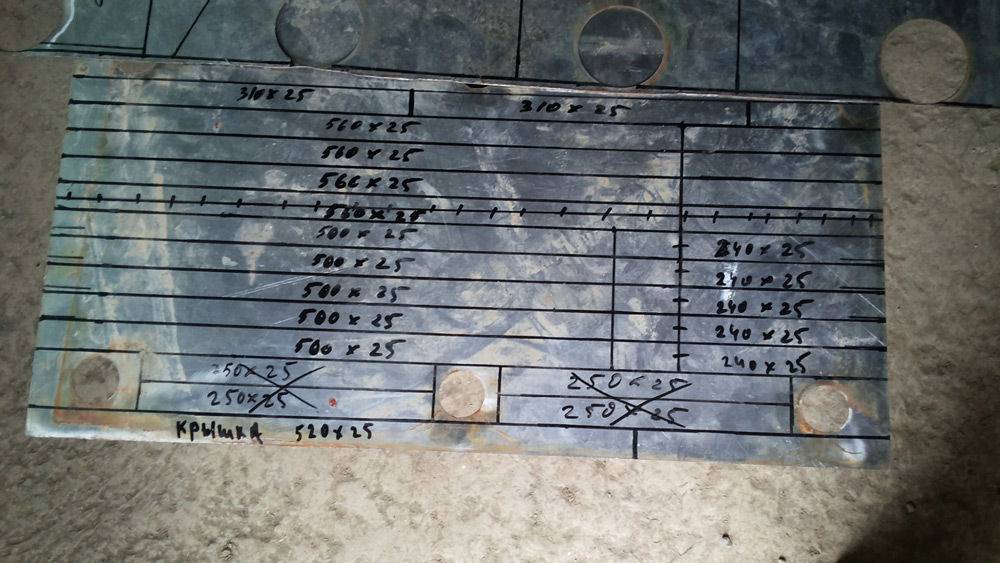

Для начала потребуется подготовить чертежи, согласно которым и будет проводиться постройка. Чертёж коптильни горячего копчения с размерами вы можете найти на соответствующих ресурсах глобальной сети во всемирной паутине. Итак, вам потребуется лист железа с толщиной примерно 3 мм. Разрезают железо согласно размерам: высота — 120 см, ширина — 60 см, глубина — 40 см. Для того чтобы качественно произвести разрез, вы можете использовать болгарку или же электролобзик. Далее, на передней части коптильного шкафа потребуется произвести разрез для ящика, в котором будут храниться опилки.

Сначала сваривают задние части коптильного шкафа, а уже потом — передние. Внизу ящика привариваются специальные направляющие для ёмкости с опилками. Для них можно использовать трубу-квадрат размером 5 см на 2 см. После этого приваривают лицевую сторону коптильни с вырезом под ящик. Эта схема коптильни предусматривает ящик размером 38 см на 34 см. Передняя часть с ручкой должна иметь длину на 10 см больше длины ящика, чтобы плотно приставать к шкафу коптильни и не давать дыму рассеиваться в стороны. В нижней части ящика для опилок необходимо просверлить небольшие дырочки для того, чтобы улучшить тягу.

После того как ящик вставлен в коптильный шкаф, можно приступить к привариванию ножек к коптильне. В конечном итоге по желанию можно окрасить огнеустойчивой краской, чтобы внешний вид был более привлекательным, но это уже на ваше усмотрение.

Нелишним будет изготовить станину для развешивания продуктов копчения. Конечно, вы можете приварить рейки прямо в шкафу, но станиной пользоваться намного удобнее, да и процесс её изготовления не займёт у вас много времени. Размеры станины должны быть следующие: высота — 110 см, ширина — 56, а глубина — 34, то есть чуть меньше основных габаритов коптильного шкафа.

Завершающим этапом в изготовлении является производство крышки. Металл толщиной 1 мм режут в размер коптильного шкафа, но на 10 см больше, чтобы по краям был отступ по 5 см. К металлу приваривают ограничители закрывания величиной 3 см.

В качестве источника поступления огня можно применять горелку, которую монтируют под ящик с опилками. Газ к горелке нужно подводить по гибкому шлангу.

Виды коптилен из духовки: собираем самостоятельно

Конструкция коптилки зависит от того, какая плита была использована для изготовления коптилки своими руками.

Коптильня горячего копчения из газовой духовки

Самыми распространёнными плитами и духовками являются газовые. Фактически, это готовая коптилка. Для того, чтобы собрать коптильню из духовки, необходимы несколько решёток, которые можно взять от других аналогичных духовок.

Принцип работы этой установки такой же, как и у других коптилок горячего копчения. Для переоборудования нет необходимости чертить чертеж аппарата. Процесс сборки заключается в установке решёток:

1. насыпать на дно опилки и щепу;
2. в самом нижнем ряду креплений установить решётку с поддоном для сбора жира;
3. на более высоких уровнях установить решётки с продуктами;
4. зажечь огонь;
5. после начала дымовыделения уменьшить огонь и поддерживать необходимую температуру внутри камеры.

В качестве поддона можно использовать старый противень. Для увеличения количества рядов решёток и производительности коптилки допускается его установка на подставке на дно коптильной камеры.

Схема коптильни горячего копчения из газовой плиты

При работе из коптилки выходит дым, поэтому такая коптильня для квартиры не подходит. Лучше её использовать на открытом воздухе или в сарае. Во дворе коптильня из газ плиты не подключается к системе газоснабжения, а просто под днищем разводится костёр. Если сделать такую коптильню на даче своими руками, то в ней можно будет готовить различные закуски к праздничному столу.

Коптильня горячего копчения из газовой духовки

Коптильня из печной духовки

Устройство и принцип действия духовки в печке, которая топится дровами или углём, аналогичны газовой. Поэтому эксплуатация коптилки прямо в дровяной печи не отличается от установки для копчения, сделанной из газовой плиты.

Если духовой шкаф демонтирован из печки, то его необходимо установить на подставку, например, из четырёх кирпичей, а под днищем развести небольшой костёр.

Коптильня из печной духовки

Коптильня из электроплиты

В электроплитах устанавливаются электродуховки, По конструкции они отличаются от газовых и твёрдотопливных духовок.

Нагрев камеры производится нагревателями разной конструкции:

• ТЭНы. На них необходимо установить ёмкость с опилками, например, старую чугунную сковородку.
• Плоский или дисковый электронагреватель. В этом случае опилки насыпаются прямо на нагреватель.

Если аппарат оборудован встроенным вентилятором, то для ускорения обработки его следует включить. Такая же коптилка делается из электродуховок разной величины.

Коптильни из электроплиты

Процесс обустройства

Создание коптильни холодного типа копчения проходит в несколько этапов:

1. Выбирают место. Никаких специфических требований не существует, но владелец должен определить именно тот участок, в котором пользование коптильней будет максимально удобным.
2. Наносят разметку. Согласно размерам возводимой коптильни по периметру устанавливают колышки, между которыми натягивают прочную нить.
3. Выкапывают яму. Оптимальный размер составляет 50х50 сантиметров. На дно укладывают жестяной лист. Это позволяет добиться равномерного сгорания топлива.
4. Устанавливают дымоход. Его формируют посредством небольшой траншеи с длиной в 2 и шириной в 0,26 м, накрытой шифером либо другим негорючим материалом. Прочность и герметичность дымоходу придают кирпичные стенки.
5. Монтируют коптильную камеру. Этот основной элемент устройства чаще всего делают из металлической бочки, дно которой заменяют сеткой, застланной мешковиной, монтируют плотную решетку.
6. Закрепляют решетку. Она предназначена для выкладки продуктов. Фиксируется с отступом от края коптильни примерно на 20 см.

Данный способ обустройства считается наиболее простым и надежным.

Пищевая фольга

Если потребность в копчении возникает достаточно редко, можно делать одноразовые коптильни из пищевой фольги. Этот материал нетоксичен, хорошо совмещается с любым продуктом, в том числе с рыбой, идеальный вариант походной коптильни.

Закоптить рыбу этим способом достаточно просто, нужно сделать:

1. Взять пищевую фольгу (рулон) и 10 зеленых листьев с любого фруктового дерева или кустарника.
2. Отрезать голову у рыбы, вынуть внутренности. Чистить не нужно: чешуя защитит рыбу от пригорания. Промыть и высушить рыбу в течение 20 минут.
3. Отрезать лист фольги с размерами 40х40 см, выложить на середину листья.
4. Упаковать лист конвертом так, чтобы образовалась подушка. Ее стыки нужно тщательно прижать.
5. Все углы на подушке из фольги срезать – это будут дымоотводы.
6. Подвернуть края фольговой подушки, должно получиться подобие лодочки.
7. Уложить конверт на большой лист фольги, сверху заложить рыбу. Нижний край фольги завернуть слева и справа, прикрыть продукт, потом завернуть фольгой снизу и сверху.
8. Поставить на огонь.

Устройство коптильни

Конструкция коптильни представляет собой комплекс, состоящий из трех основных элементов:

• камера для сжигания топлива или дымогенератор;
• коптильный шкаф;
• дымовой канал, соединяющий эти узлы.

Конструкция коптильного шкафа практически одинакова в любом варианте. Это любая емкость (закрытый ящик или металлическая бочка), в которой развешивают соленые или маринованные продукты. Размеры шкафа подбирают соответственно объемам обрабатываемых продуктов. Обычно стараются сократить количество процедур, чтобы сэкономить время, поэтому коптильные шкафы делаются довольно большими.

Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам

Есть знатоки, которые утверждают, что материал коптильного шкафа влияет на вкусовые качества и аромат продуктов не меньше, чем качество и состав тлеющей щепы. Они рекомендуют обшивать емкость изнутри тонкими досками лиственных пород дерева. Максимальный эффект можно достичь, если использовать фруктовые породы.

Дымогенератор.

Для образования дыма используют жаровню, костер или дымогенератор. Последняя конструкция самая сложная, но позволяет организовать равномерную и весьма длительную подачу дыма — щепа в дымогенераторе способна тлеть по 9 часов и более.

Выбор подходящего варианта — прерогатива пользователя. Добиться хороших результатов можно при использовании любого способа, нужен только опыт копчения продуктов.

Дымоход, или дымовой канал — самый простой элемент. Как уже говорилось, это может быть траншея или труба определенной длины, подобранной опытным путем.

При необходимости ее увеличивают, добавляя отрезки трубы или увеличивая протяженность земляного рва. Более компактные коптильни, собранные на базе дымогенераторов, имеют короткую (около 1 м) соединительную трубу.

В продаже есть готовые комплекты, которые собраны из дымогенераторов и систем контроля. Некоторые комплектуются коптильной камерой, но большинство из них представляют собой только сам генератор, без дополнительных элементов. Предлагаются разные конструкции, но они довольно дорогие. Поэтому, большинство пользователей предпочитает самостоятельную сборку коптилен.

Как своими руками сделать коптильню: от простого к сложному

При изготовлении коптилен из металла удостоверьтесь в том, что он не реагирует с продуктами под воздействием огня.

Внимание! Недопустимо использование бочек из-под ГСМ, красок или химикатов, оцинкованного металла

Из ведра: схема

Если копчёненького хочется уже здесь и сейчас, то простейший аппарат вы можете изготовить буквально на коленке, не имея особых навыков и инструментов. Для этого вам понадобится стальное (ни в коем случае не оцинкованное) ведро, металлическая пельменница большого диаметра, плотная фольга или стальная «плошка» и крышка.

Фото 1. Схематичное изображение внутреннего устройства горячей коптильни, сделанной из ведра.

На дно засыпаете щепу, на неё ставите «плошку» или фольгу, которая будет собирать капающий жир, на решётку кладёте продукты. Сверху закрываете крышкой. Ставите всю конструкцию на огонь и ждёте, когда приготовится.

Плюсы: большая скорость изготовления, минимум необходимых инструментов и навыков. Минусы: маленький объём, неэстетичный внешний вид, риск испортить продукты, если выбрали не то ведро.

Устройство из холодильника

Старому холодильнику вполне можно подарить вторую жизнь. Для этого у него надо удалить всю неметаллическую «начинку», оставив только корпус. Нагрев щепы может осуществляться электротэном, плиткой, или огнём – в этом случае бывший холодильник надо будет поставить на опоры.

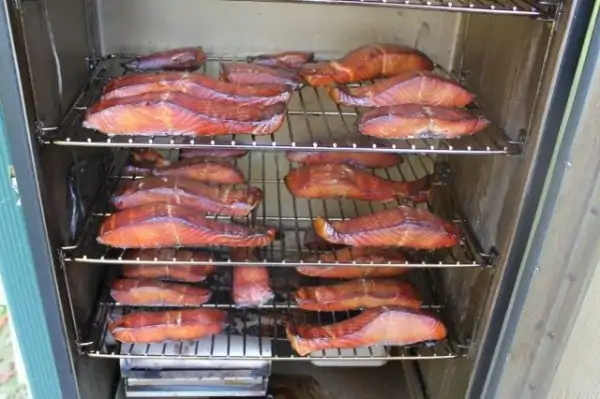

Фото 2. Внутри корпуса старого холодильника уже есть специальные решетки, на которые удобно раскладывать продукты для копчения.

Плюсы: большой объём загрузки продуктов на один раз. Минусы: сложно добиться нужной герметичности камеры, риск того, что металл начнёт выделять вредные испарения.

«Чемодан». Чертеж с размерами

Такая коптильня представляет собой прямоугольный ящик из нержавейки или чёрного металла, за что и получила такое название. Если есть тиски, болгарки, плоскогубцы, сварочные струбцины и сама сварка, легко сделать устройство самостоятельно. Нужно только определиться с размерами камеры.

А дальше возможны два варианта. Первый – заказываете раскрой и /или гибку металла на фирме, и вам привозят готовый «конструктор», который остаётся только сварить. Второй – покупаете металл, сами его разрезаете, затем обвариваете по швам согласно чертежу.

Фото 3. Объемный чертеж коптильни в виде чемодана из нержавеющей стали. Размеры указаны в сантиметрах.

Решётка сваривается из просечки или проволоки. Находиться она должна примерно 20 см над щепой, учитывайте это при изготовлении внутренних упоров. Шаг прутьев решётки – 3 см. Обязательно наличие поддона для жира. Он похож на верхнюю крышку. Разница только в том, что размещается подставка на дне ящика, имеет ручку и загнутые вверх края. При его изготовлении тщательно проваривайте углы.

Крышка изготавливается из листа металла с тем расчётом, чтобы её загнутые края выходили за пределы на 5–7 мм, сверху приваривается ручка. Обязателен штуцер для отвода дыма.

При желании можно сделать гидрозатвор – обрезанный под 45°C и приваренный по периметру сплошным швом и полкой внутрь уголок. При копчении в него заливается вода и препятствует выходу дыма.

Собирать коптильню-«чемодан» рекомендуется в такой последовательности:

1. приварить решёточные опоры к торцевым стенкам изнутри и ручки снаружи;
2. изготовление (сварка) «коробки»;
3. изготовление поддона;
4. изготовление внутренней решётки;
5. изготовление крышки со штуцером;
6. изготовление гидрозатвора (по желанию).

Обязательно примеривайте каждую последующую деталь после изготовления предыдущей, делайте поправки на деформацию.

Плюсы: мобильность, высокая скорость копчения относительно большого количества продуктов, простота в уходе, долговечность. Минусы: невозможно контролировать температуру во время копчения.

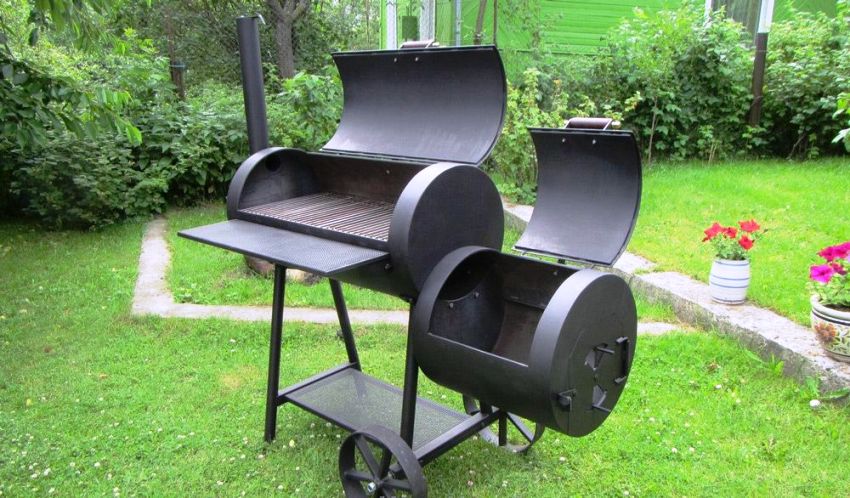

Аналогично выполняется коптильня из бочки, в этом случае корпус уже готов, остаётся только сделать поддон, крышку и упоры для вертикальной или горизонтальной загрузки продуктов.

Кирпичный «шкаф»

Выбор продвинутых любителей или тех, кому коптить надо много и сразу.

Как правило, топка сооружается отдельно от жаровни, а камни обеспечивают максимально равномерное распределения тепла.

Плюсы: лучше вкус продуктов, стационарная конструкция долговечна. Минусы: большая трудоёмкость и цена при изготовлении.

Шкаф для коптильни холодного копчения

Холодное копчение – это процесс, при котором продукты, обычно мясо или рыба, подвергаются воздействию дыма при температуре ниже 30 градусов Цельсия. Этот процесс не только придает продуктам уникальный вкус и аромат, но и помогает их консервировать. Создание собственного шкафа для коптильни холодного копчения — это интересный и полезный проект для тех, кто любит копченые продукты.

Необходимые инструменты и материалы:

1. Деревянные доски или фанера для корпуса шкафа
2. Гвозди или винты для сборки корпуса
3. Металлические уголки для усиления структуры
4. Изоляционный материал (например, минеральная вата)
5. Металлические стержни для подвешивания продуктов
6. Дверные петли и замок
7. Угольник, пила, отвертка, уровень, молоток
8. Генератор дыма для холодного копчения

Сначала спроектируйте свой шкаф для копчения

Размеры могут варьироваться в зависимости от ваших потребностей, но важно убедиться, что шкаф достаточно большой для размещения продуктов, которые вы планируете коптить. Также необходимо предусмотреть место для генератора дыма

Соберите корпус шкафа из деревянных досок или фанеры, используя гвозди или винты. Для усиления структуры можно использовать металлические уголки. Чтобы удерживать тепло и дым внутри шкафа, его необходимо изолировать. Это можно сделать, используя минеральную вату или другой подходящий изоляционный материал.

Установите металлические стержни внутри шкафа, на которых будут висеть продукты. Позаботьтесь о том, чтобы они были достаточно прочными, чтобы выдержать вес продуктов. Прикрепите двери к шкафу, используя дверные петли, и установите замок, чтобы обеспечить надежное закрытие. Наконец, установите генератор дыма. Его можно разместить в нижней части шкафа или в отдельном отсеке, в зависимости от вашего дизайна. Проверьте, что шкаф герметичен и не пропускает дым. Проведите «сухой» тест, чтобы убедиться, что всё работает корректно. Если дым нормально циркулирует, и температура внутри шкафа стабильна, то ваш шкаф для копчения готов к использованию!
