Как установить транцевые колеса на лодку, элементарная инструкция

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:

Транцевые колеса (на струбцинах)

1. От профильной трубы отрезают 2 заготовки под стойки шасси.
2. К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
3. В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
4. Перпендикулярно пропилу сверлят два отверстия.
5. Вставляют рамку в пропил на торце трубы.
6. Через отверстия маркером или керном делают отметки на рамке струбцины.
7. По отметкам на рамке сверлят два отверстия.
8. C прижимного винта струбцины снимают плоскую площадку.
9. Выкручивают прижимной винт из струбцины.
10. Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
11. По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
12. Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
13. Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
14. На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
15. На губке рамки также крепят площадку с резиновой накладкой.
16. Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
17. Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.

Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

1. Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
2. В углах основания сверлят четыре отверстия.
3. Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
4. Пластины приваривают к основанию на расстоянии 30 мм.
5. Стойку вставляют между пластинами.
6. Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

Быстросъемные

Процесс сборки таких транцевых колес состоит из следующих манипуляций:

1. Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
2. При помощи трубогиба заготовки под стойки изгибают под углом 45.
3. К концу каждой из заготовок приваривают отрезки из круглого профиля.
4. На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
5. Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
6. В просверленном отверстии нарезают резьбу М8.
7. В резьбу вкручивают винт с потайной головкой.
8. Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
9. Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
10. Штифт вставляют в овальный паз в верхней части стойки.
11. Второй конец пружины фиксируют в проточке штифта.
12. Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
13. По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
14. Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
15. В каждой пластине делают два паза с межосевым расстоянием 75 мм.
16. Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.

Транцевые колеса (быстросъемные)

Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.

https://youtube.com/watch?v=VY3GMikbBlg

Основные виды колес

По типу устройства все колеса не сильно отличаются друг от друга, но некоторые различия имеются. В первую очередь, существуют транцевые колеса для надувной лодки или для плавательного средства с жестким дном.

Также различают следующие модели конструкций:

1. Перекидные разновидности колес. Стойки подобных конструкций выполняются из цельной трубы, лишенной швов. Диаметр стойки составляет 3,2 см, а толщина стенки достигает 2,5 мм. В устройстве предусмотрено наличие пружинного перекидного механизма, который позволяет не снимать колеса после перемещения лодки. Колеса достаточно поднять вверх, и надежно зафиксировать. Для маломестных плавательных средств предусмотрена возможность снятия колес, для чего используют фланцы. Кронштейны могут иметь три положения (в зависимости от угла положения транца).
2. Колеса с возможностью быстрого демонтажа. Особенностью строения данной модели является наличие нестандартного фланца. Колеса не поднимаются на борт лодки, не складываются, но легко снимаются в несколько приемов. Данная модель выпускается, как для надувных, так и для лодок с жестким дном.
3. Разновидность колес на струбцинах. Данная модель пользуется популярностью, поскольку процесс крепления кронштейна не требует предварительной разметки и сверления отверстий на фланце. Опорные стойки крепятся на транец, а затем фиксируются винтом. Единственный недостаток заключается в невозможности применения для лодок с надувным дном. Кроме того, опоры нужно подбирать в строгом соответствии с размерами транца.

Шпилька подсоединяется к транцу с одной стороны, а с другой имеется отверстие под шплинт. После перемещения лодки к воде стойки переворачивают, и колеса оказываются вверху, где и остаются на протяжении всей рыбалки.

Изготавливаем транец для лодки ПВХ

Способ установки транца зависит от формы лодки.

Возможные варианты:

• крепление к формованным элементам, закрепленным на судне попарно – два сверху (для крепления) и два снизу (упор в борт);
• монтаж к бортам с помощью специальных штырей;
• увеличение опорной площади за счет установки кронштейнов в виде изогнутых трубчатых рам;
• пристегивание с помощью ремней или шнуровка жесткого элемента к борту кормовой части надувной лодки.

Один из наиболее доступных и менее затратных способов – установка транца, прикрепленного к металлическому каркасу, через стандартные элементы для надувных лодок.

Для работы понадобятся:

• слесарные инструменты;
• сварочный аппарат;
• растворитель, клей для лодок ПВХ, наждачная бумага;
• толстая влагостойкая фанера 15-17 мм;
• каркас из металлических прутьев или полос;
• лодочные леера и защелки для весел.

В первую очередь лучше сделать металлический каркас, изготовить, собрать и прикрепить к каркасу самодельный навесной транец.

После чего (в зависимости от размеров получившейся конструкции) приклеить дополнительные крепежные элементы.

Каркас изготавливается из металлического прутка сечением 10 мм.

Для увеличения периода службы желательно сразу подобрать подходящий материал – нержавейку.

Далее в соответствии с размерами в нужных местах делаем загибы элементов, после чего скрепляем их при помощи сварки.

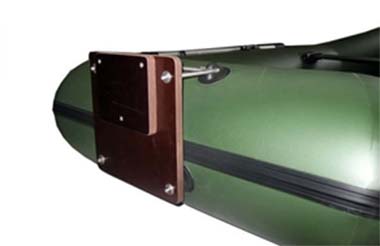

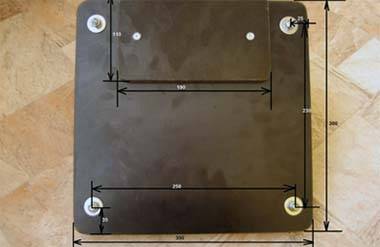

Приступаем к изготовлению транца. Он состоит из двух плит, изготовленных из влагостойкой бакелитовой фанеры (можно использовать обычную фанеру – понадобится соответствующая обработка).

В случае, когда под рукой нет водостойкой фанеры, используем обычную.

Обязательна соответствующая обработка водоотталкивающими составами, после чего фрагмент покрываем яхтным лаком.

Особое внимание уделяем обработке отверстий и краев. Правда, срок службы такого жесткого элемента будет намного короче

Собираем всю конструкцию в соответствии с картинкой

Упорами для металлического каркаса служат шайбы, предварительно надетые на пруток со стороны кормы и приваренные точечной сваркой

Собираем всю конструкцию в соответствии с картинкой. Упорами для металлического каркаса служат шайбы, предварительно надетые на пруток со стороны кормы и приваренные точечной сваркой.

Заключительная операция – разметка мест для приклеивания держателей каркаса (4 лодочных леера).

Последовательность выполнения операций:

1. Полностью накачиваем лодку.
2. Прикладываем навесной транец так, чтобы он плотно прилегал к корме.
3. Размечаем маркером места для крепления лееров в верхней и нижней части баллона.
4. Выпускаем воздух из баллонов и расправляем кормовую часть.
5. Тщательно удаляем загрязнения с поверхности и легонько зачищаем размеченные места для приклеивания лееров «нулевкой».
6. Обезжириваем место предстоящей склейки при помощи растворителя 646.
7. Оклеиваем периметр размеченной области бумажным скотчем.
8. Аккуратно наносим клей для лодок ПВХ (лучше из ремкомплекта) тонким слоем на склеиваемые поверхности, выжидаем 10-15 минут и повторно наносим слой клея.
9. Через 5 минут состыковываем склеиваемые поверхности и тщательно «прокатываем» место склейки резиновым валиком, не допуская остатков воздуха.
10. Прижать склеиваемые части тяжелым предметом (если есть возможность – стянуть струбциной через тонкую дощечку) и оставить сохнуть на сутки.

Данный способ крепления жесткого элемента для установки маломощного мотора подходит для лодок, имеющих О-образную и похожую на них форму.

Для этих же типов надувных плавсредств можно использовать и более простой вариант крепления для мотора – на шнуровке. Преимущество такого способа – уменьшение точечного давления на борт, недостаток – более длительное время установки.

Для крепления нижняя часть жесткого элемента вставляется в «ручку», закрепленную внизу кормового баллона, после чего одна приклеенная часть с отверстиями для шнуровки заводится через специальную прорезь, совмещается со второй и закрепляется через отверстия капроновым шнуром.

Как правильно ухаживать за транцевыми колесами

Уход за транцевыми колесами поможет продлить их срок службы и поддерживать их в хорошем состоянии. Ниже представлены некоторые основные рекомендации по уходу за транцевыми колесами:

Чистка и смазка механизма

Механизм транцевых колес должен быть чистым и хорошо смазанным. Для очистки механизма используйте щетку и мыло или специальное средство для чистки металлических поверхностей. После чистки необходимо смазать механизм смазкой для лодочных моторов или силиконовым спреем.

Проверка и замена колес

Периодически необходимо проверять состояние колес и их крепления. Если колеса износились или повреждены, их необходимо заменить

При выборе новых колес следует обращать внимание на их качество и совместимость с лодкой

Хранение

Транцевые колеса следует хранить в сухом месте, защищенном от прямых солнечных лучей. Рекомендуется хранить колеса на специальных подставках или подвесить их на стену.

Использование защитных чехлов

Для защиты транцевых колес от повреждений во время хранения или транспортировки, рекомендуется использовать защитные чехлы.

Проверка перед использованием

Перед использованием транцевых колес следует проверить их на отсутствие повреждений и правильность крепления. Также рекомендуется проверить давление в шинах колес и при необходимости накачать их.

Полоскание пресной водой

После использования транцевых колес следует промыть их пресной водой, чтобы удалить соленую воду и грязь. Это поможет предотвратить коррозию и повреждение колес.

Регулярный осмотр и техническое обслуживание

Регулярный осмотр и техническое обслуживание транцевых колес помогут обнаружить и предупредить потенциальные проблемы, связанные с их эксплуатацией. Рекомендуется производить осмотр транцевых колес после каждого использования и проводить техническое обслуживание не реже одного раза в год.

Страховка подвесного лодочного мотора на лодке

Известны случаи на воде, когда мотор срывает со своего штатного места и на прощание успев пару раз чиркнуть по концевику баллона винтом, исчезает в пучине вод. Причин подобных событий в реальности несколько — от нарушений правил эксплуатации судна шкипером, удара о подводное препятствие до износа или обрыва транцевых накладок, поломки струбцин мотора.

Проще всего подстраховать мотор при помощи двух рымколец (рымболтов), симметрично установленных на транце лодки. После установки мотора они соединяются между собой прочным стальным или синтетическим тросом так, чтобы захватить и дейдвуд мотора, но и не мешать мотору свободно откидываться в случае наезда на подводное препятствие.

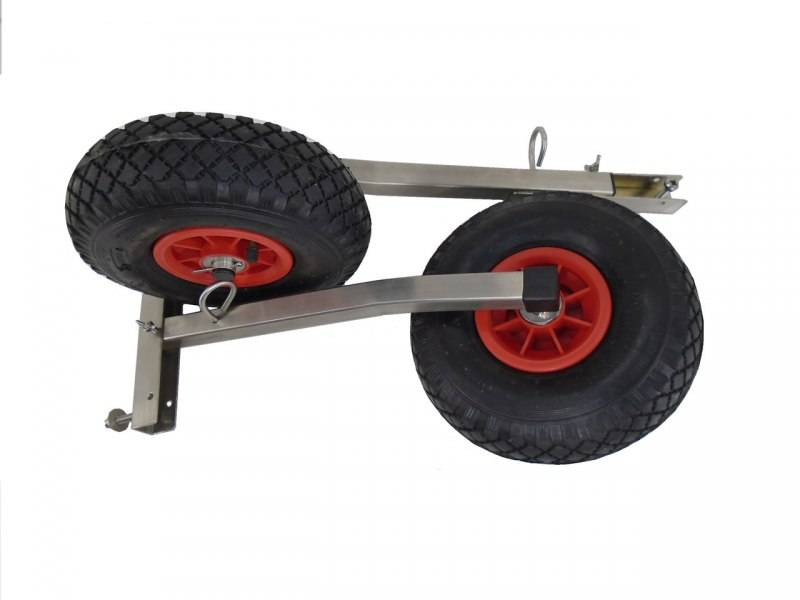

Типы колес

Транцевые колеса на лодку ПВХ делятся на несколько типов. Главной особенностью является тип шин. От этого нюанса зависит дальнейшая проходимость лодки по грунту, удобство использования, защита ПВХ от повреждений.

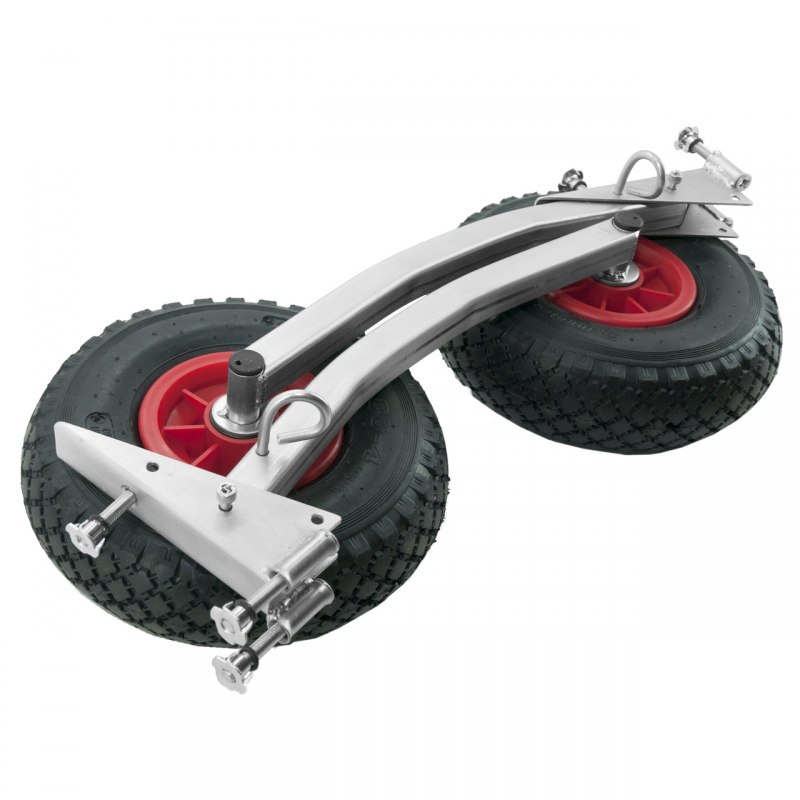

Перекидные

Перекидные транцевые колеса для ПВХ лодок имеют пружинный механизм, что позволяет отнести их к типу полуавтоматических. Механизм и нога производятся из оцинкованной или нержавеющей стали. Составляющие перекидных комплектов:

• Фланец толщиной 3 мм.
• Нога с механическим пружинным механизмом.
• Колесо с металлическим или алюминиевым диском.

Фланец перекидных колес может быть 3 видов:

• С возможностью перемещения ноги под углом в 0 ° в верхнее и нижнее положение.
• Под углом в 45 ° в верхнее положение и 0 градусов нижнее положение.
• С рабочим положением в 45 ° для верхней и нижней точки.

Подобный тип конструкции также различается по длине ноги. Есть модели с длиной 44, 50 и 57 см.

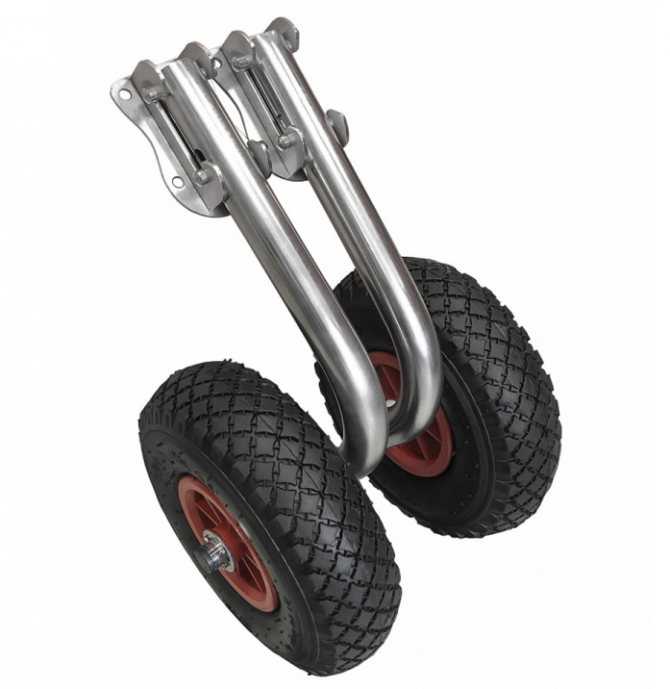

Быстросъемные

Быстросъемные транцевые колеса не имеют откидного механизма, они не перемещаются относительно транца лодки. Их особенность в пружинном механизме, который позволяет быстро прикрепить или снять их с установленного фланца.

Составляющие устройства:

• 3 мм фланец из нержавеющей или оцинкованной стали.
• Нога из бесшовной трубы диаметром 32 мм, с толщиной стали в 2,5 мм.
• Колесо.

Быстросъемные модели производятся с длиной ноги в 50 и 57 см. Второй вариант отлично сочетается ПВХ лодками с НДНД.

Колеса с быстросъемным механизмом подходят для владельцев лодок, которым мешают торчащие детали рядом с мотором. Быстросъемные комплекты можно быстро отстегнуть, положить в лодку или багажник автомобиля.

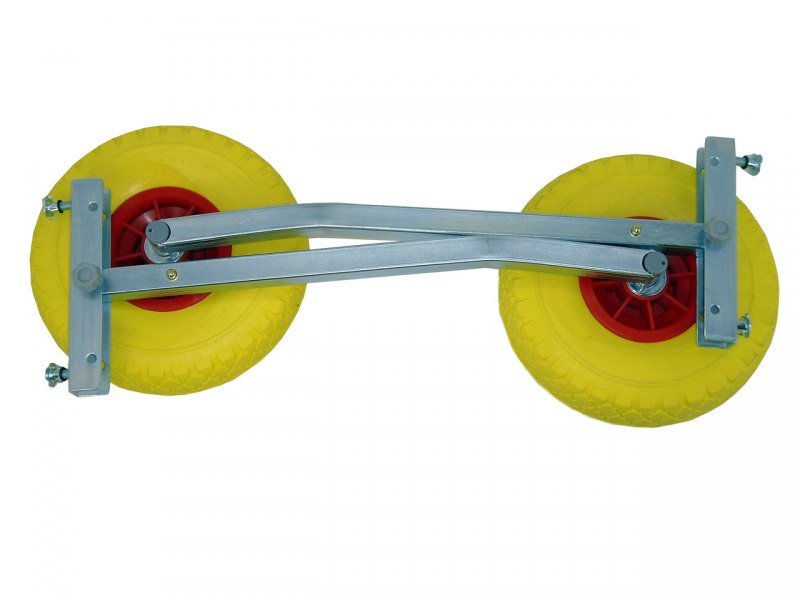

На струбцине

Транцевые колеса на струбцине отличаются удобной установкой, без необходимости сверлений и болтовых соединений.

Колеса на струбцине не подходят для ПВХ лодок НДНД. Их устанавливают только на пайольные плавсредства.

Комплект состоит из:

• Колесной стойки из металлического квадратного профиля.
• Струбциной стойки из того же материала, но большего сечения.
• 2 винтов крепления с широкими шайбами.
• Колес с оцинкованным диском.

Колеса на струбцине устанавливаются только на транцы высотой более 50 см. Сама струбцина позволяет регулировать выход колесной стойки, тем самым увеличивая зазор между дном и колесом.

На шпильке

Это самый простой вариант, требующий больших усилий при смене положения.

Колеса на шпильке состоят из:

• Оцинкованной колесной стойки из профиля сечением 30 х 30 с толщиной стали 2 мм.
• 4 крепежных болтов (по 2 на каждую стойку).
• 2 крепежных шплинтов.
• Колес из оцинкованной стали.

Колеса на шпильке не имеют пружинных механизмов для демонтажа или изменения положения. Чтобы привести конструкцию в транспортировочное положение, необходимо вынуть шплинты из отверстий на крепежных болтах, демонтировать стойку, перевернуть ее и снова закрепить, уже колесами под днище лодки. Такая конструкция является самой простой и надежной. В зависимости от конструкции колесной стойки, может быть использована для лодок с НДНД.

Монтаж колес к лодке

Готовые шасси необходимо установить согласно требованиям прочности, и безопасности. Установку, необходимо руководствуясь советами и рекомендациями:

Нужно прикрепить к транцу болты и шайбы, в идеале под углом 90 градусов, таким образом, они стояли максимально параллельно. Таким образом, не будет изгибов и каких-либо неприятностей при эксплуатации

При этом необходимо замерить и отметить линию крепления на боковом элементе.
При этом стоит отмерить нижнюю линию крепежа и приложить его к очередной границе для точности замеров и отверстий.
Все отверстия необходимо выполнять в строго отмеченных местах, таким образом, полностью исключается образование люфтов.
Точно по такому же примеру необходимо выполнять отверстия для следующей линии и обязательно все отверстия промазать силиконом, особенно внимание уделить линии трения крепления и транца. Такие операции проводятся для того чтобы полностью исключить попадание воды в отверстия и следовательно в лодку

Это обеспечит надежную установку.
Теперь можно затягивать болты в местах крепления и обязательно применять шайбы.
Гайки необходимо затянуть, но только после того, как все будет надето до конца.
Колесо следует крепить только после того, как болты, шайбы гайки надежно вмонтированы, необходимо вставить тонкую трубку и колесико и вставить крепеж.
С помощью трубки будет пропускаться болт для фиксирования конструкции к раме и таким же образом все затянуть гайкой.
Таким образом, надетое шасси может перемещаться пока только в одно положение.
Колесо держится на специальном фиксаторе, а его верхняя линия обеспечит удобный спуск лодки на воду.
Когда первое шасси будет хорошо и надежно зафиксировано и установлено необходимо повторить всю процедуру для второго колеса.

Полезные рекомендации

Главный и несомненный плюс самодельных транцевых колёс – значительная экономия средств. Ещё одно преимущество – возможность полностью настроить систему под свои нужды, ведь владельцы лодок нестандартных размеров зачастую испытывают сложности во время поисков оптимальных колёс. Решившись сделать всё самостоятельно, от этой проблемы можно запросто избавиться. Достаточно совершить все точные измерения, после чего сконструировать идеальную систему транспортировки не составит труда.

Значительная часть рекомендаций касательно самостоятельного изготовления транцевых колёс неразрывно связана с методами крепления.

• Не стоит пренебрегать карандашными пометками. Это значительно облегчает процесс. К примеру, когда крепление ставится на транец, по отверстиям можно сделать специальные пометки, после чего просверлить отверстия нужного размера.
• Болты разумнее ставить с внутренней части лодки. В таком случае гайки окажутся на лицевой стороне.
• Для крепления транцевых колёс следует использовать шайбы, гайки и болты.
• Важные пометки можно делать при помощи листов из прочных материалов вроде алюминия или текстолита, на которых сверлятся отверстия. После этого лист необходимо приложить на внутренней части транца и отметить все отверстия.
• Также не стоит перегружать лодку лишним грузом. Даже надёжно собранные структуры не всегда справляются — всё-таки это модифицированные резиновые лодки, а не грузовые подъёмники.
• После каждой рыбалки нужно тщательно промывать лодку от застрявшей грязи и водорослей. После высыхания будет нелишним обработать все металлические элементы смазкой.

Предлагаем ознакомиться: Ловля налима осенью на донку: подготовка снасти, выбор времени и места, техника У дальнейшей эксплуатации лодки с транцевыми колёсами есть свои нюансы, о которых также забывать не стоит. Несмотря на относительно крепкий характер конструкции, использовать лодку, как прицеп к легковому автомобилю, нельзя ни в коем случае. Такая затея почти наверняка закончится плачевно, и огромное количество часов, потраченное на создание системы, пропадёт впустую.

Стоит внимательно отнестись к использованию лодки после её длительного хранения в сложенном виде, например, в холодное время года.

В следующем видео вас ждет изготовление транцевых колес своими руками.

Преимущества и недостатки самодельных колес

Плюсы:

• Можно сэкономить в случае, если у вас уже есть возможность использовать хорошие материалы и есть инструмент.
• Если нет денег на хорошие шасси, но они очень нужны, или не хотите «тюнинговать» лодку из-за ее скорой продажи, то можно попытаться сделать самому из подручных средств.
• Возможность сделать все под свои нужны, по своему вкусу и под конкретную лодку (заманчивый, но недальновидный вариант).
• Процесс изготовления скрасит томительное ожидание открытия навигации зимой и повысит самооценку.

Минусы:

• Если делать хорошо, то выйдет дорого, трудоемко и достаточно долго, как по материалам, так и по работе.
• С первого раза вряд ли получится что-то дельное — всегда будет мысль «здесь надо было немного по-дугому».
• Если в процессе изготовления что-то пойдет не так или вылезут косяки уже в момент эксплуатации, то стоимость «экономии» будет расти пропорционально проблемам.

Как бы грустно это не звучало, но эффективней выбрать из покупных, тем более, что на российском рынке пару достойных производителей с приличным ассортиментом найти можно. Если плюсы еще перевешивают минусы, то перейдем к делу.

Процесс изготовления

Изготовить транцевые шасси в домашних условиях не составляет особого труда. Все, что может понадобиться, наверняка есть у каждого уважающего себя мужчины в гараже.

Есть масса известных несложных способов разместить на лодке транцевые колеса как с крепежом, так и не требующие традиционного крепления.

Один из самых простых способом и достаточно быстрых по времени это установка транцевых конструкций на небольшую лодку, сзади на баллонные ручки.

Для этого понадобятся пластиковая бочка, из которой будут вырезаться два основных элемента шириной по 20 см.

По краям бочки вырезаются специальные галстучки, которые будут выступать основой под крепеж. А непосредственно шасси будут установлены посередине каждой детали на четырех болтах из нержавеющей стали. Все отверстия должны быть в обязательном порядке залиты силиконом, в качестве герметика.

Конечно, каждый рыбак имеет авторские методы усовершенствования лодки, для этого, могут понадобиться различные дополнительные детали, установленные собственноручно, значительно сэкономят силы, время и денежные средства.

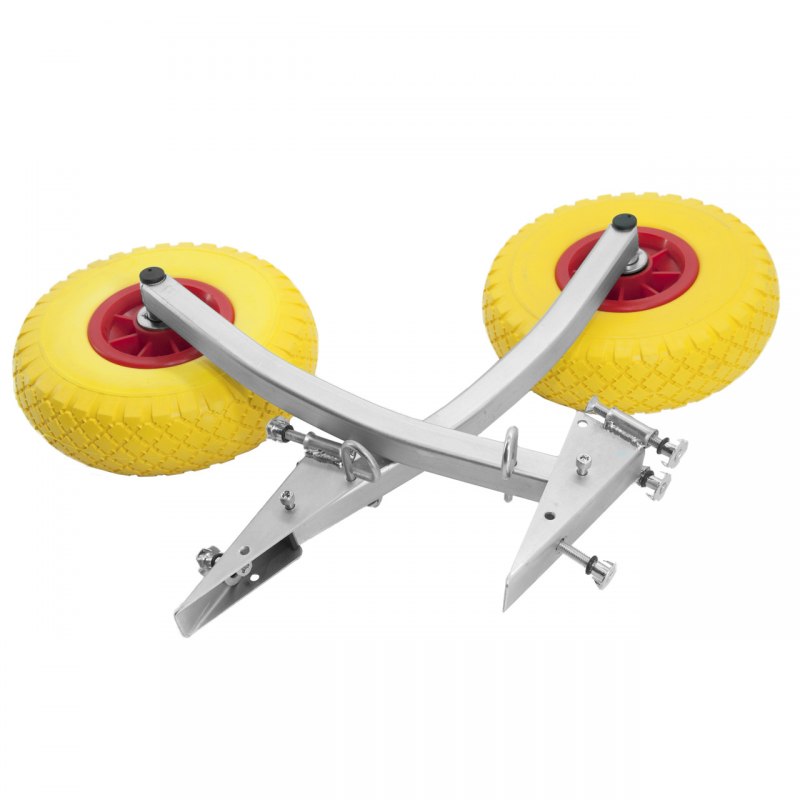

Также есть отличный вариант установка транцевых шасси на специальные кронштейны из нержавеющей стали. Она является наиболее практичной и простой из всех известных и недорогих.

Итак, для изготовления транцевых колес своими руками понадобятся:

• труба квадратная 25*25*2 – 1,2 м;
• труба круглая 20 мм, наружного Ǿ 17 мм и внутреннего Ǿ – 0,5 м;
• труба круглая 23 мм (наружного диам.) 20,5 мм (внутреннего диам.) – 0,05 м;
• пруток Ǿ 16 – 18 см;
• Шайбы Ǿ 20 – 4 шт.;
• Шайбы под болт м10 – 8 шт.;
• Болт с гайкой м10 – 4 шт.;
• Шплинты Ǿ 4 – 2 шт.;
• Электрод 3,2 – 2 шт. для изготовления спицы-фиксаторов;
• Заглушка мебельная 25*25 – 2 шт.;
• Колеса 26*85 с игольчатыми подшипниками – 2 шт.;
• Специальная грунтовка для металлических конструкций;
• Специальная эмаль;
• Прозрачный силикон;
• Сверло Ǿ 20;
• Сверло Ǿ 4;
• Шлифкруг;
• круг обрезной;
• кисточка.

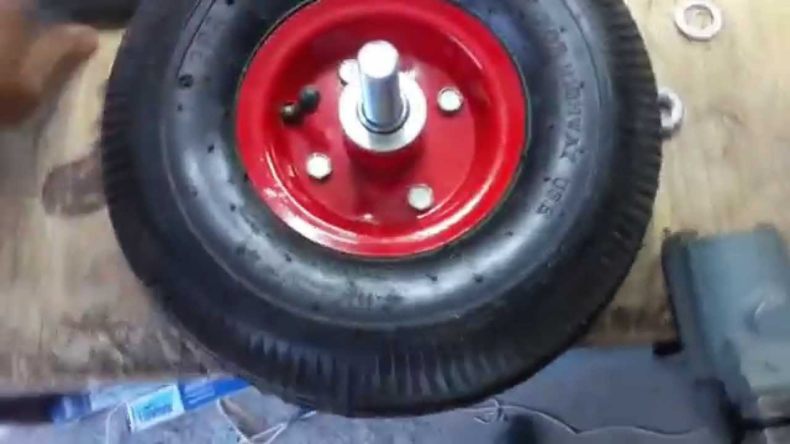

Итак, заранее подготовив все необходимое, можно смело переходить к изготовлению транцевых колес. Первоначально необходимо заготовить само колесико, к примеру, из обыкновенных колесиков от детского велосипеда или приобрести готовые.

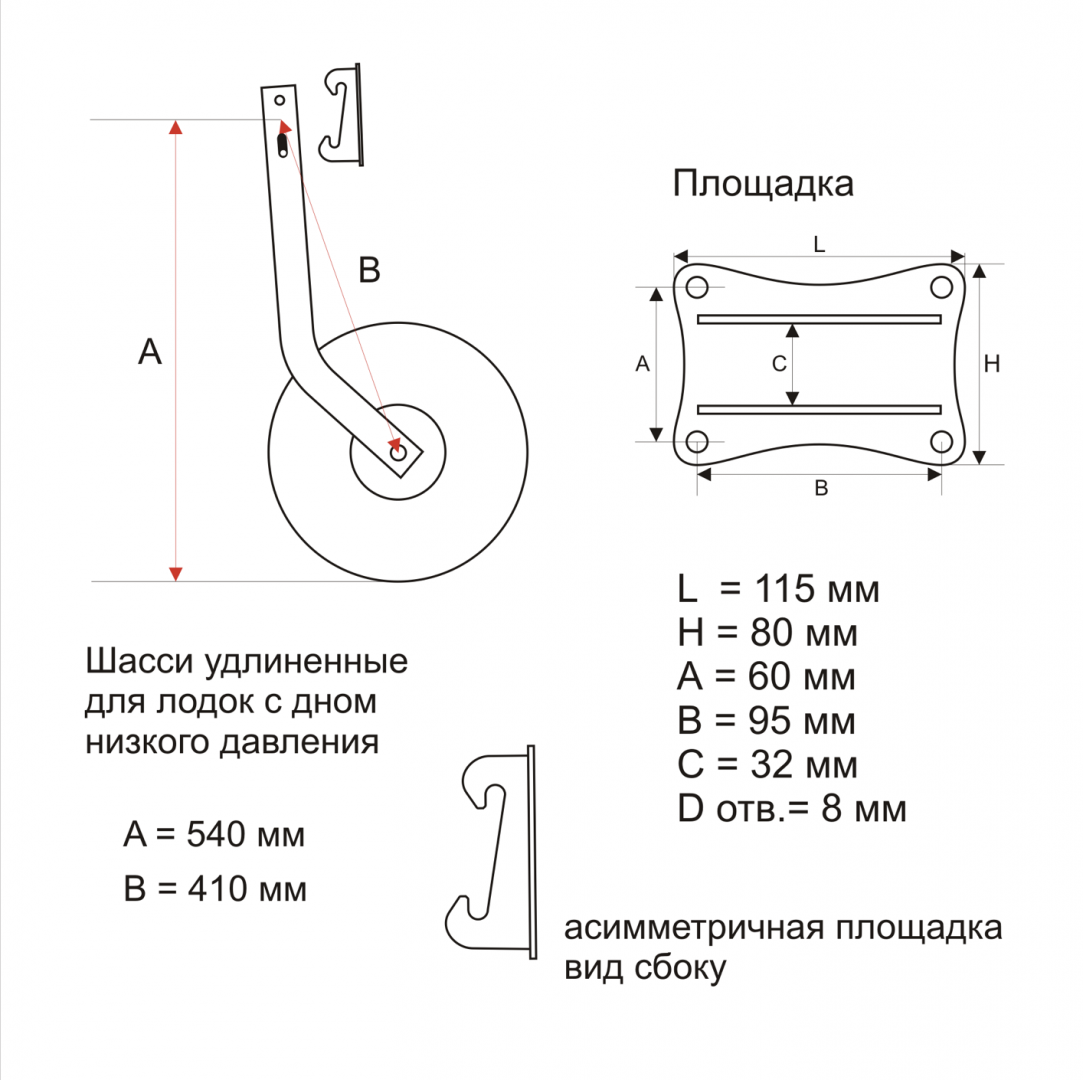

Из подготовленных труб выполнить согласно чертежу основу кронштейна.

Некоторые стыки нужно будет сварить, так как будет большая нагрузка на остов и резьбовое соединение может не выдержать, для сварочных работ лучше пригласить специалиста, в арсенале которого есть специализированное оборудование.

Специальные вращающиеся пальцы, на которые будут посажены колеса, лучше всего заказать у токаря, который выполнит работу по ГОСТ с допусками и соответствующими посадками, под отверстие.

В готовой конструкции просверлить отверстия под будущий крепеж и зачистить напильником.

Уже после того, как остов будет готов, в последний момент необходимо установить пальцы и посадить на них колесики. Таким образом, транцевые колеса будут готовы к монтажу. Времени на такую работу уходит немного, а экономия получается колоссальная!
