Как сделать болотоход своими руками: процесс изготовления, чертежи

Колеса

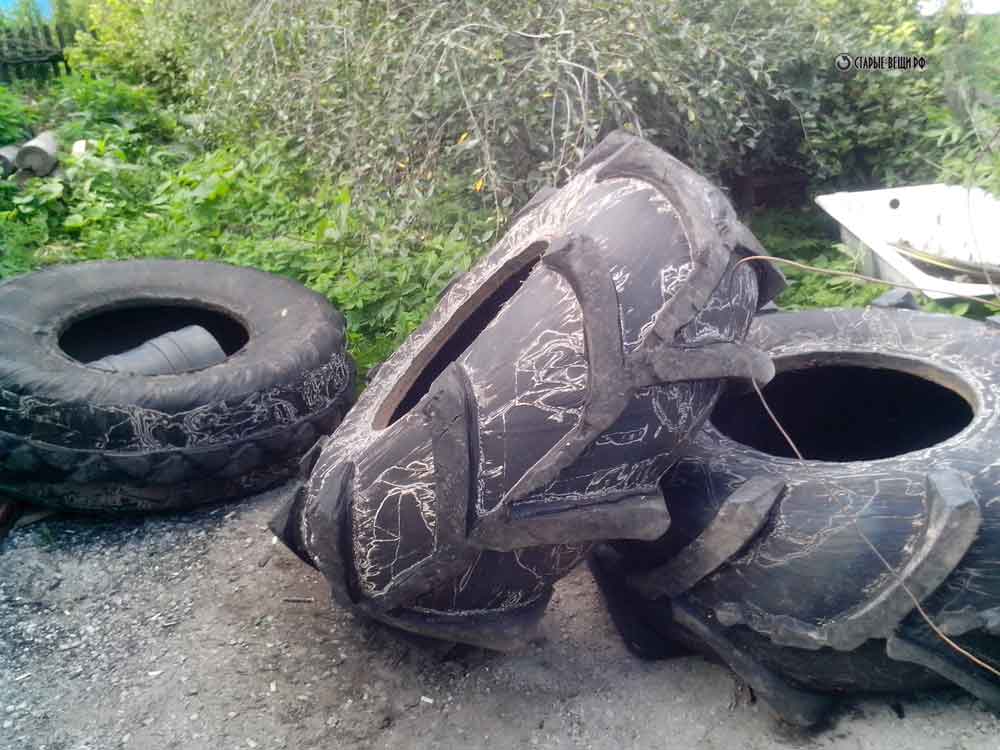

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

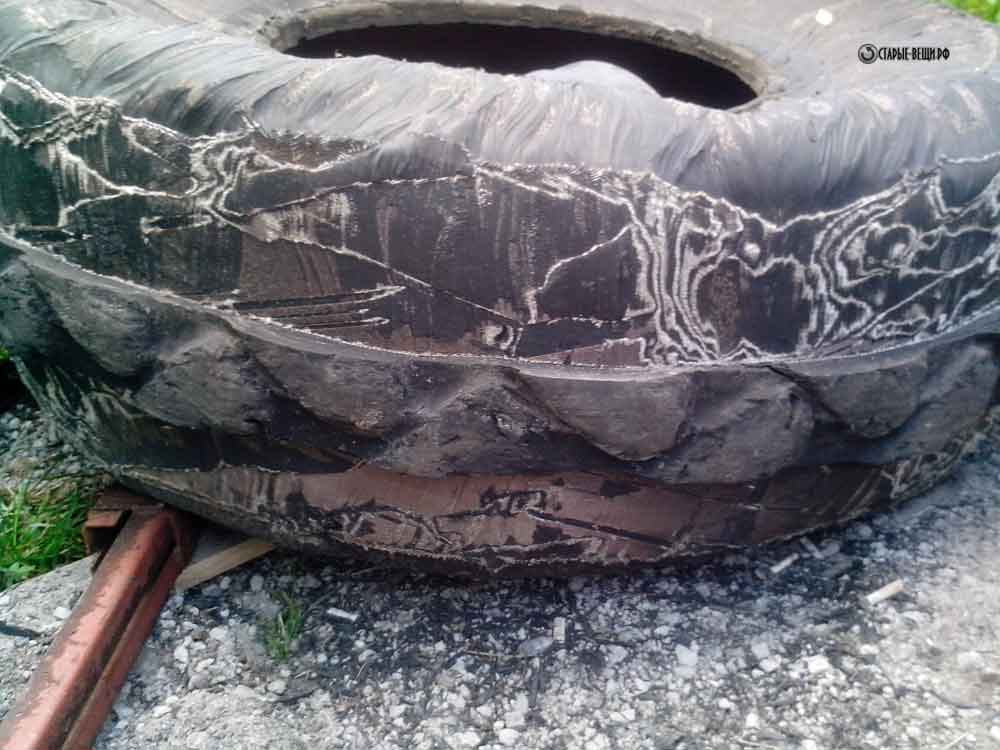

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Болотоход своими руками: процесс изготовления, чертежи

Использование вездеходов необходимо в местах, непроходимых для человека. Однако именно такая местность привлекает охотников и рыболовов возможными трофеями.

Любители активного отдыха используют болотоходы. Средство не обязательно покупать, многие конструируют болотоход своими руками из подручных материалов.

Создание ходовой части

Помните, что в ходовой части, если вы собираете болотоходы своими руками, нужно использовать независимые колесные подвески. Несмотря на тот факт, что в технологичном плане они являются более сложными, эти элементы конструкции помогают добавить больше комфорта и пассажирам, и водителю. Тем более такие подвески будут просто незаменимыми, если вы собираетесь создать болотоход на основе пневматических колес с низким давлением.

Раму можно подобрать в форме пространственной конструкции. Также можно по своему желанию использовать либо цельную раму, либо сочлененную. Последнюю лучше всего применять, если вы собрались строить гусеничные болотоходы своими руками. Однако такая конструкция считается очень сложной для создания.

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

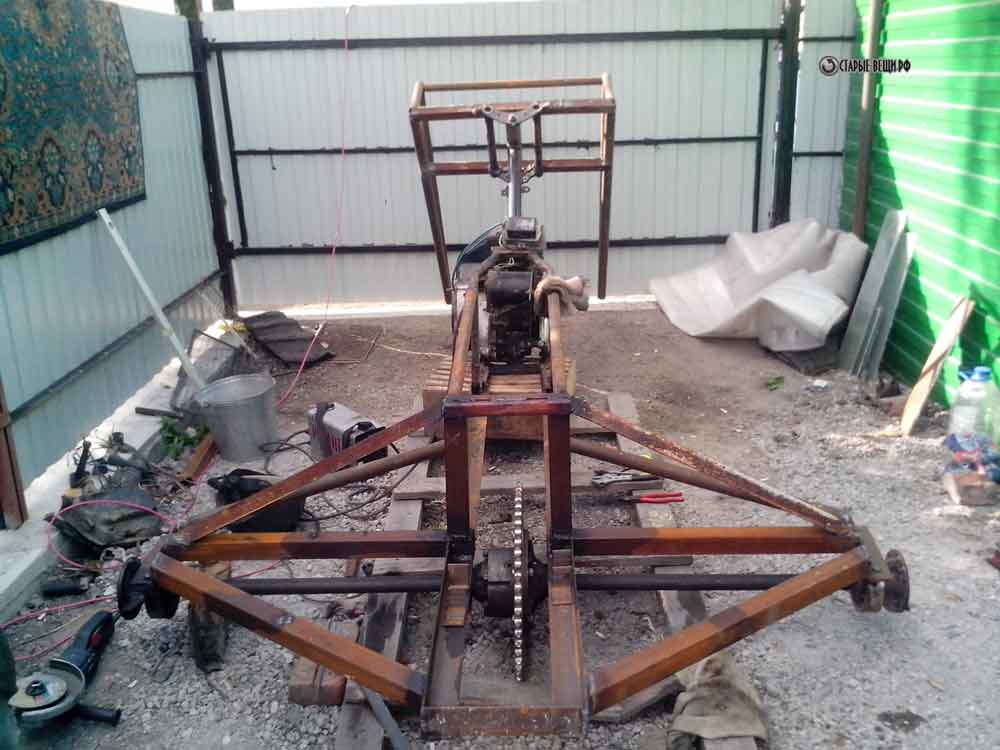

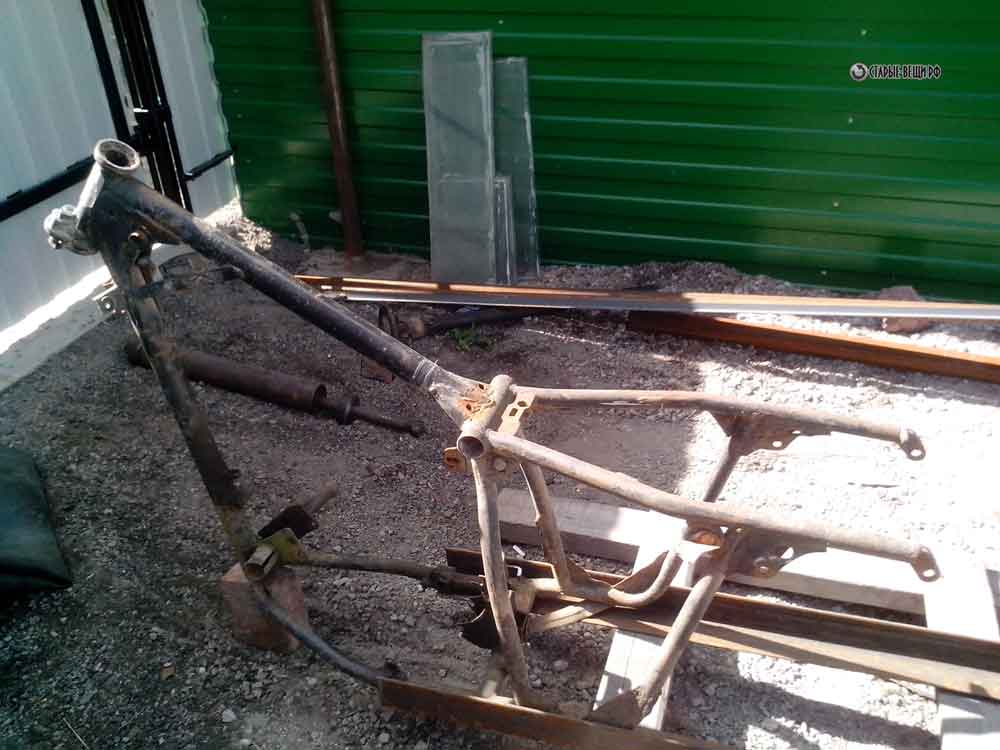

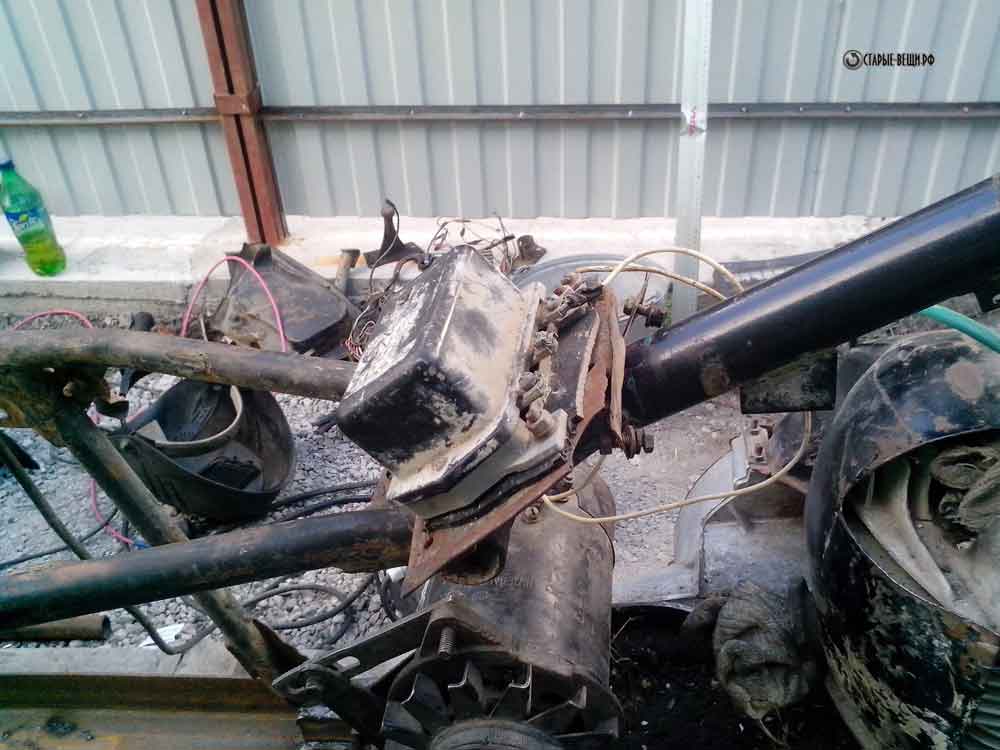

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

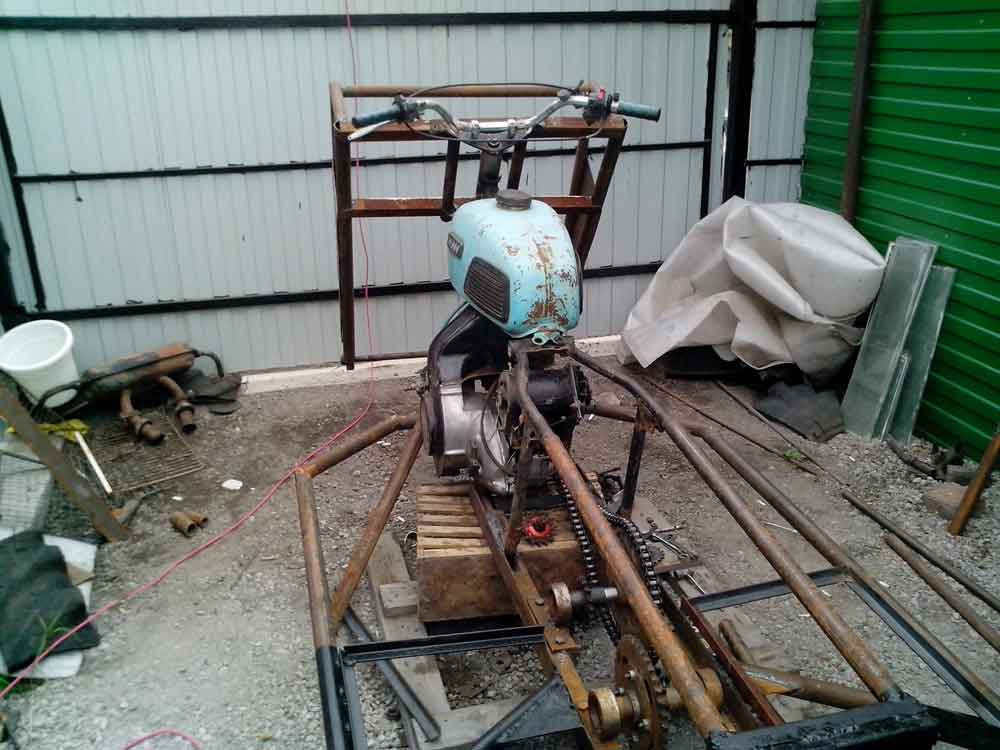

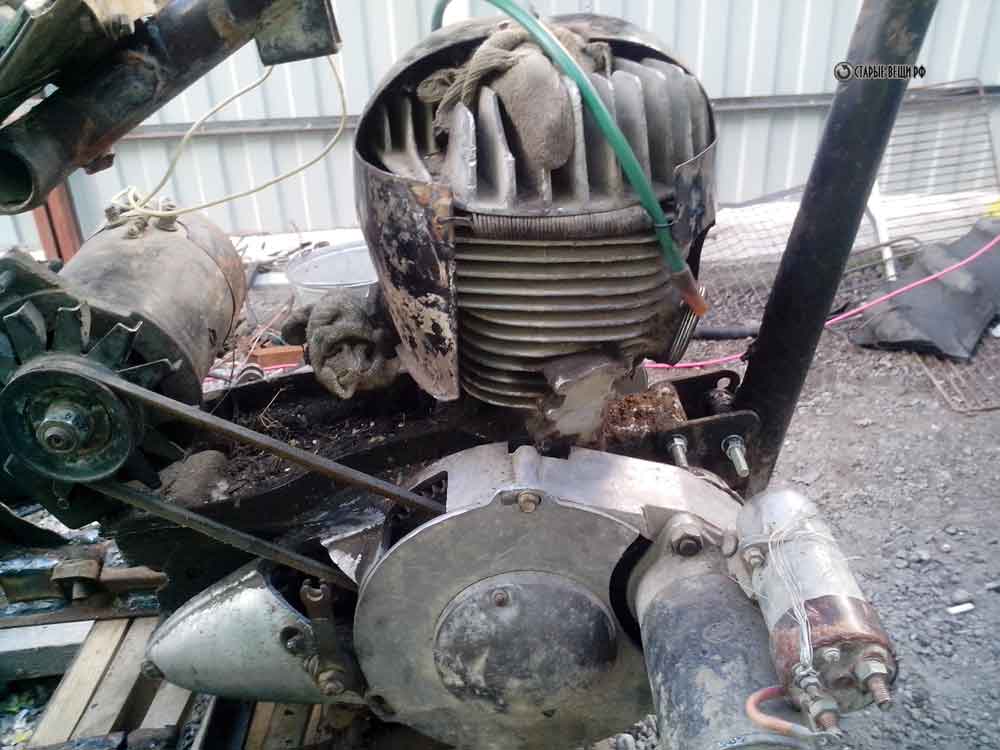

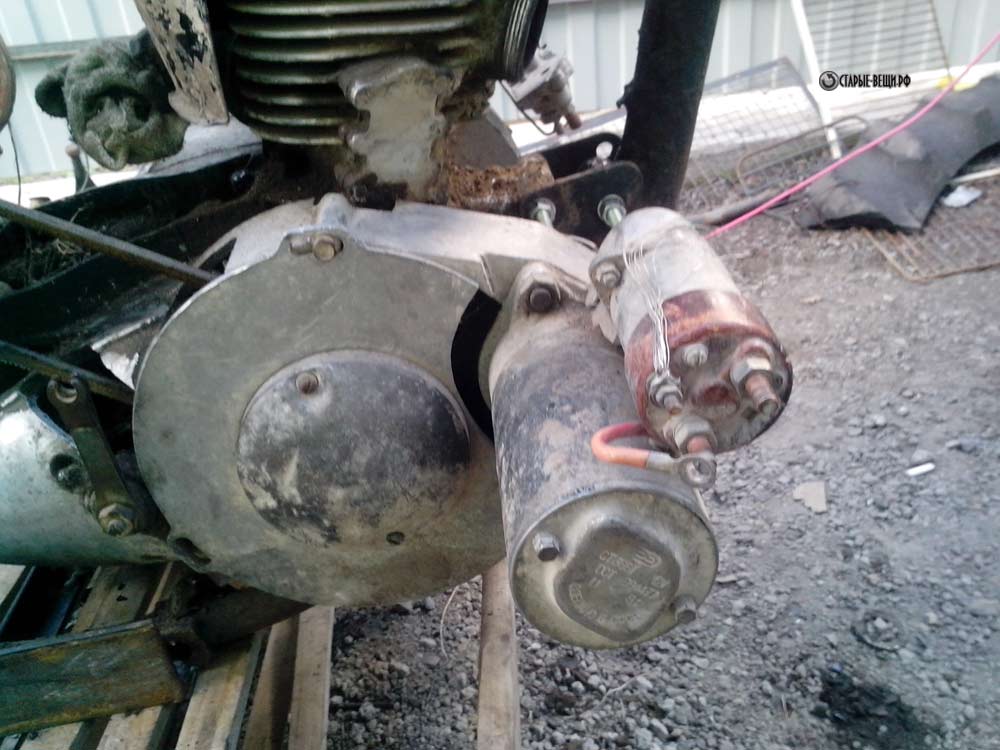

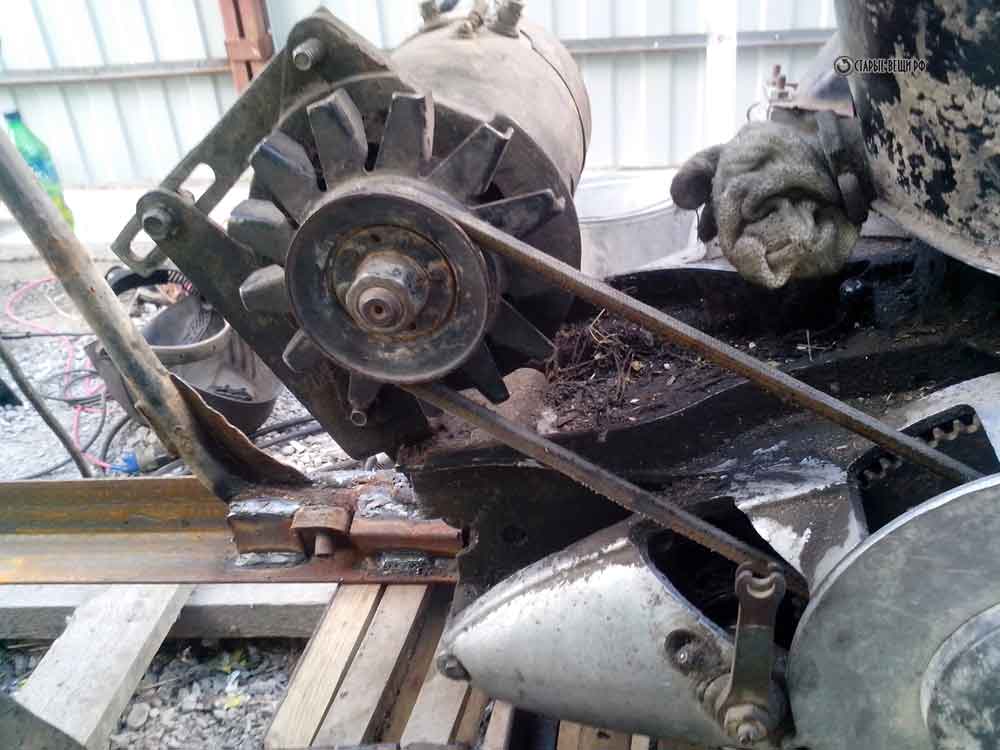

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

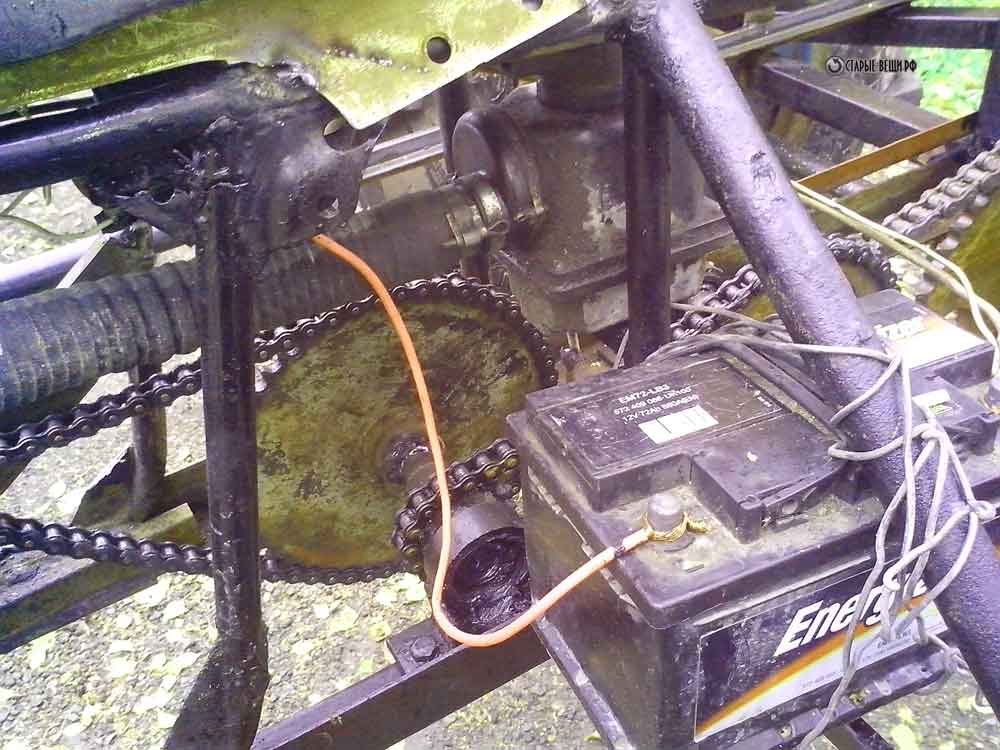

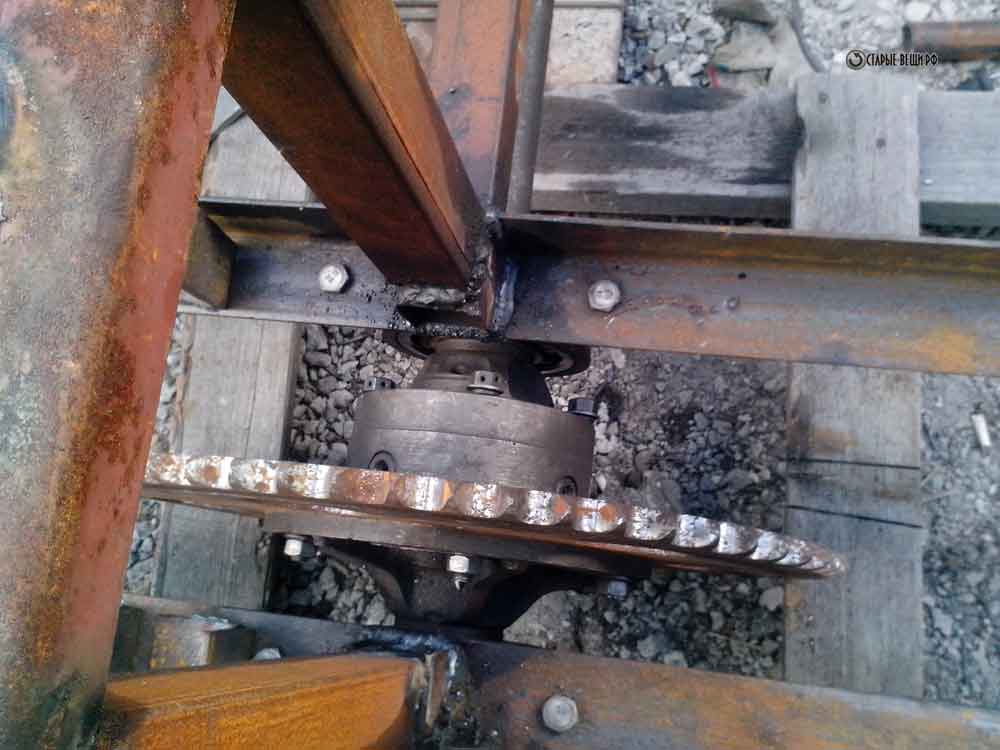

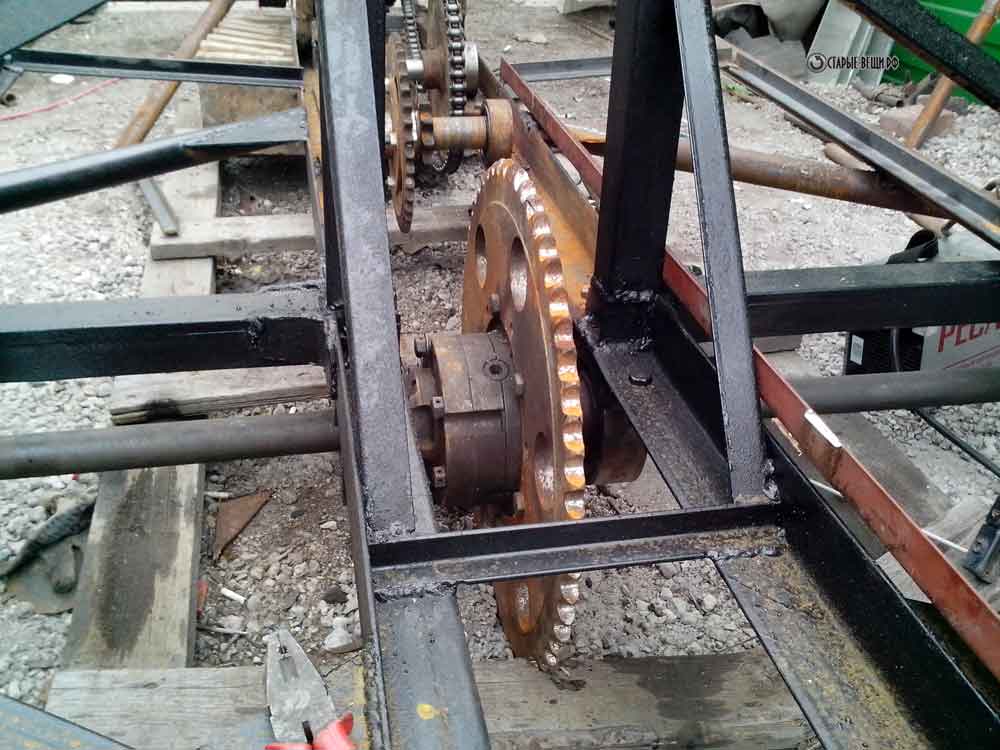

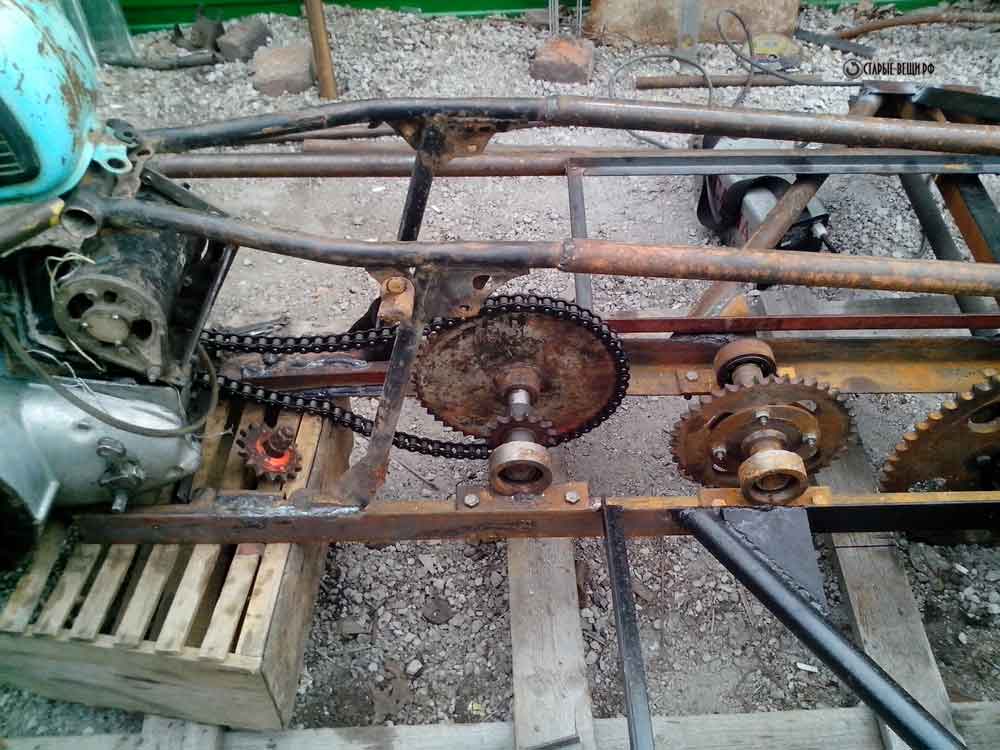

Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.

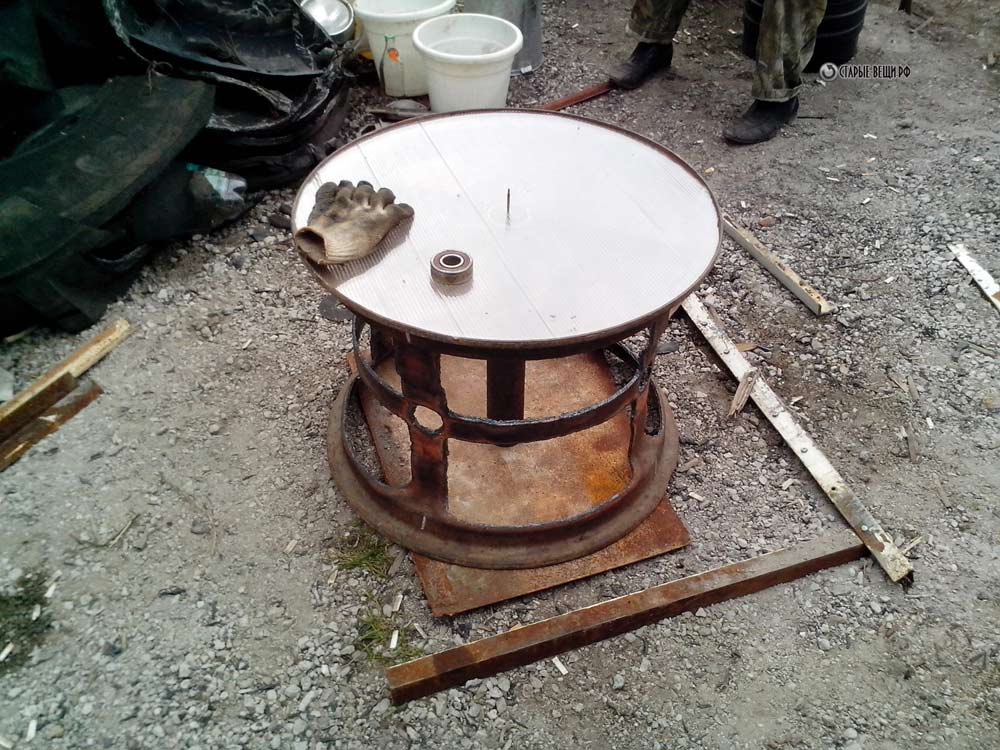

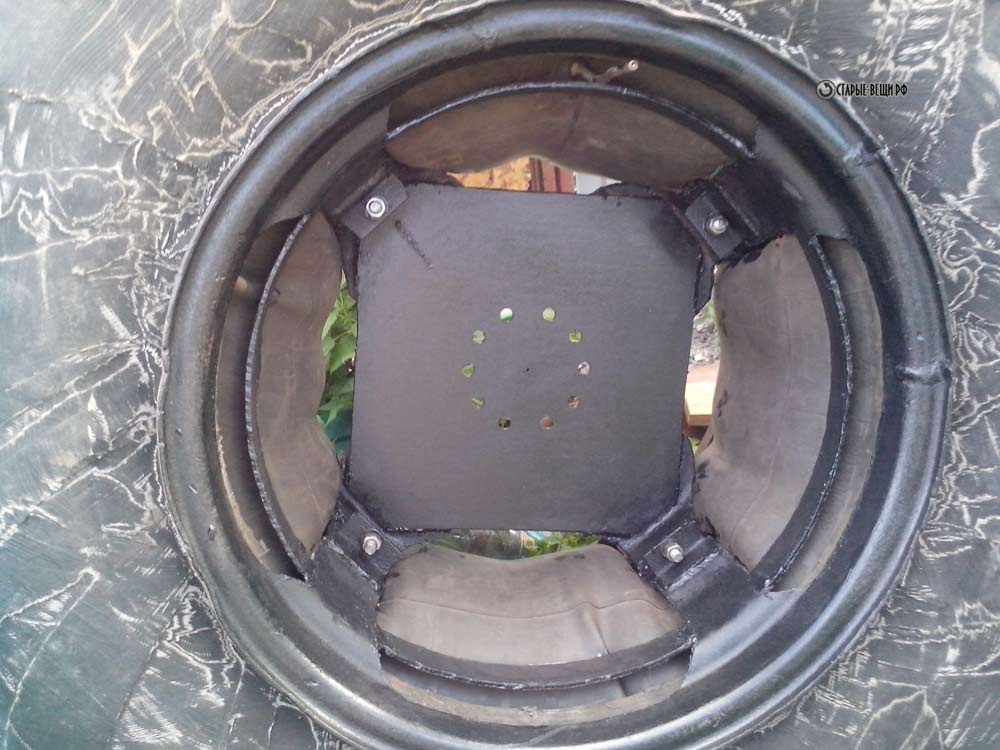

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

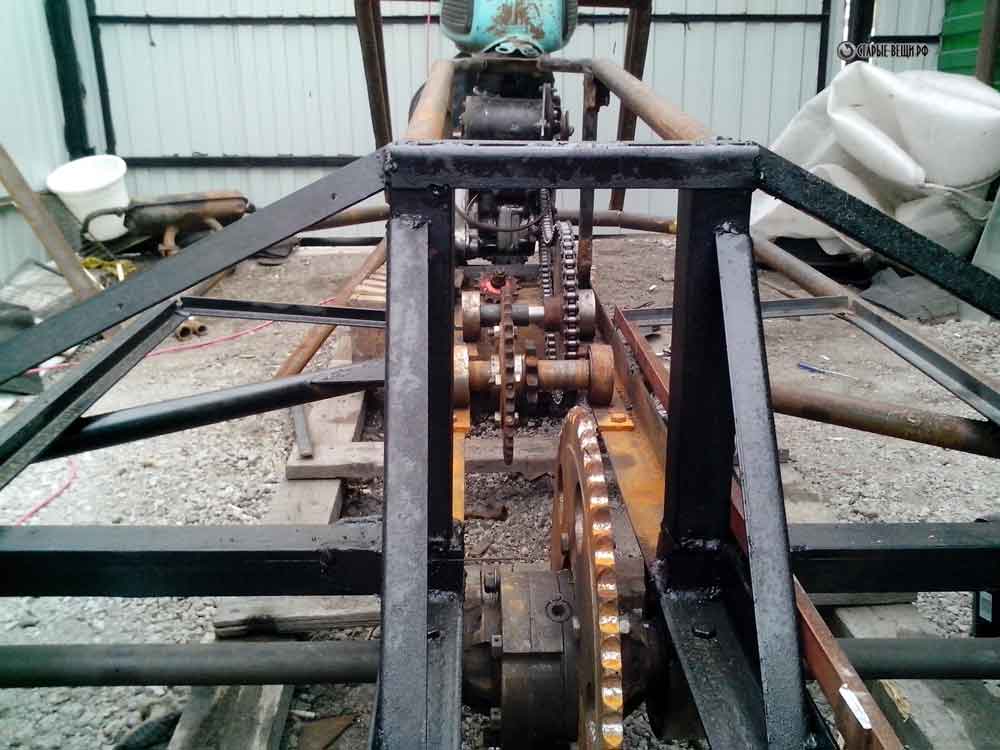

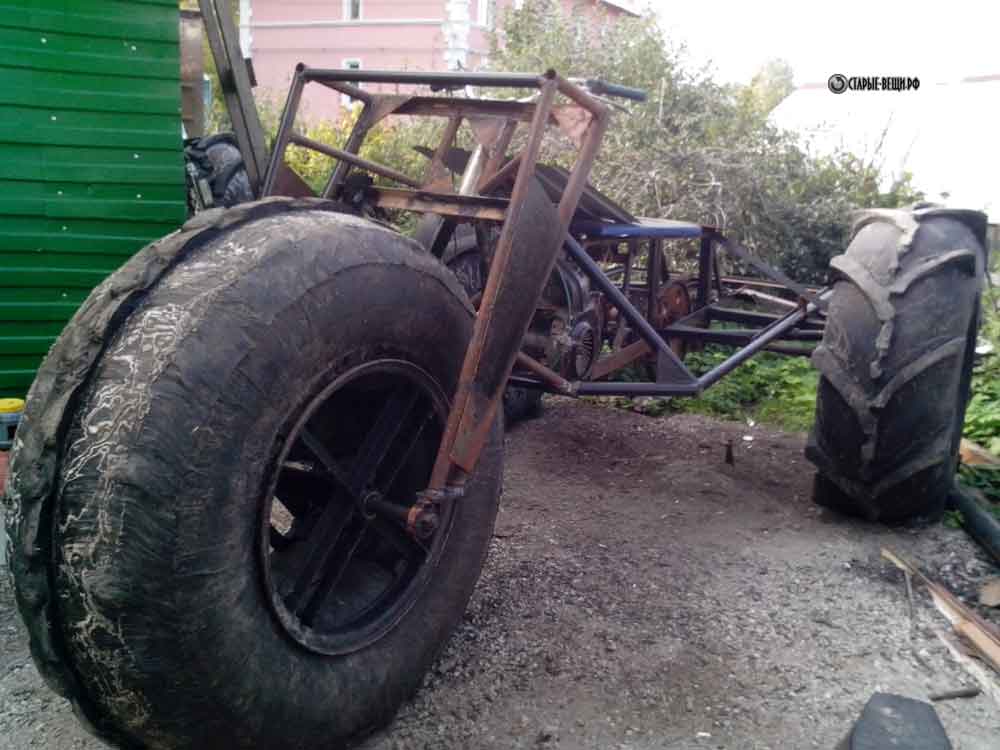

Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.

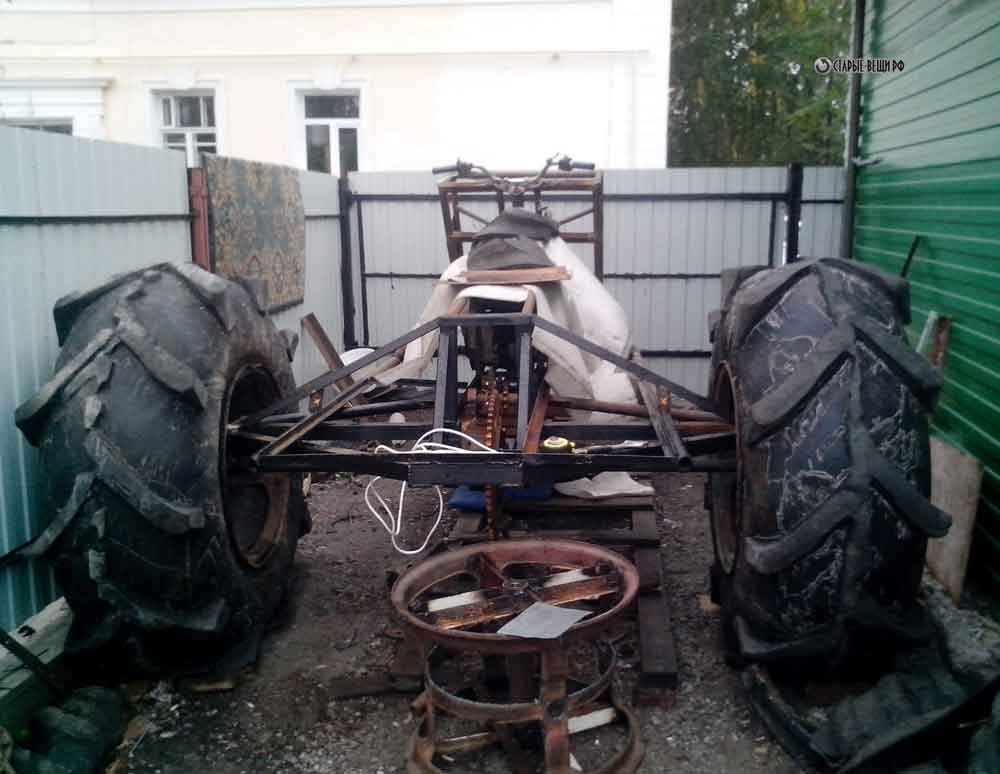

Ну и ставим на колеса вездеход.

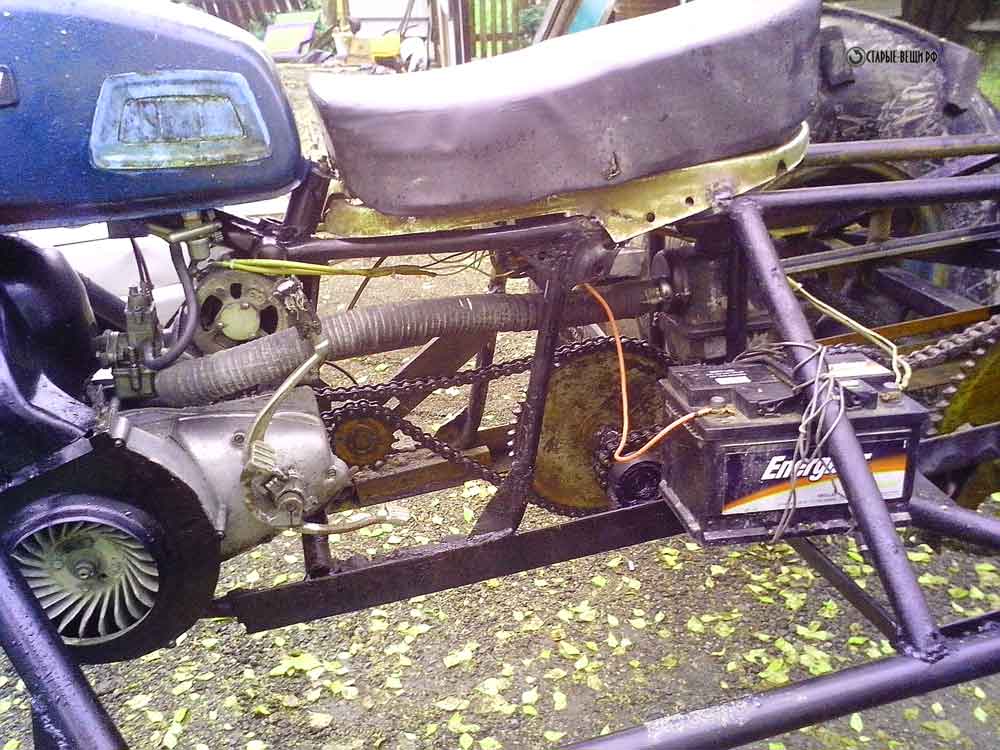

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой.

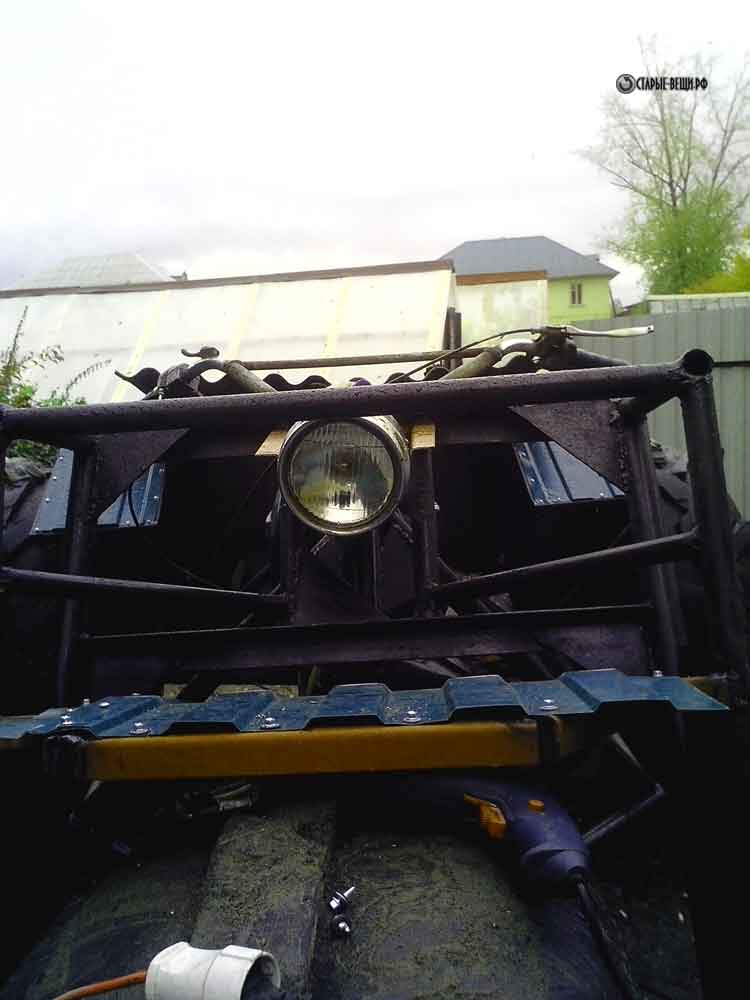

На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

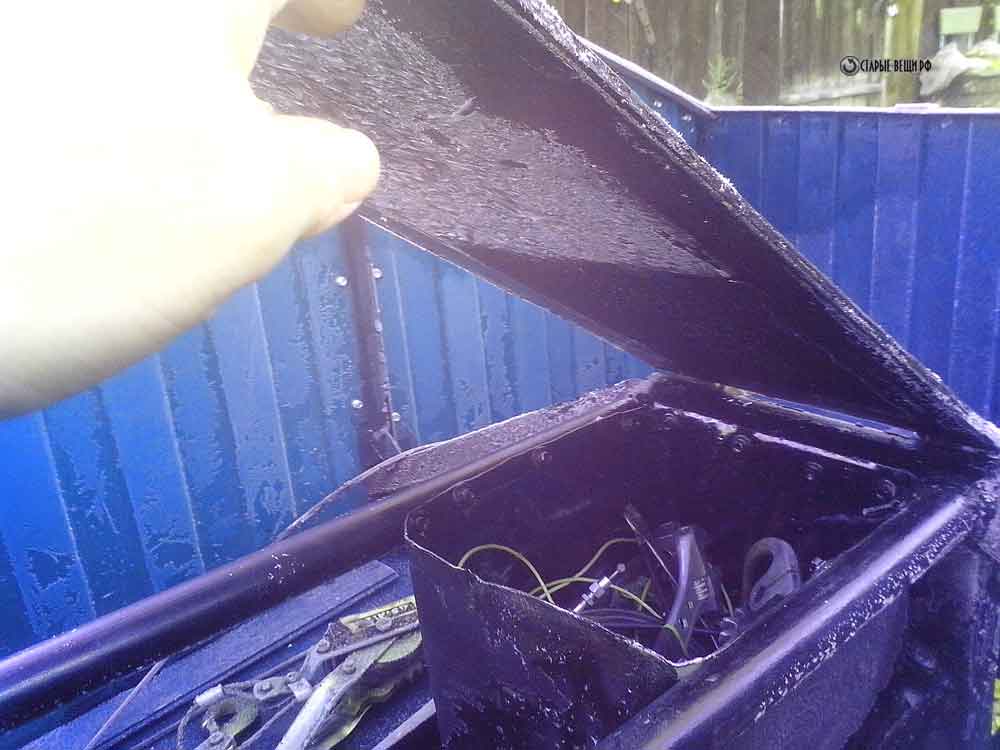

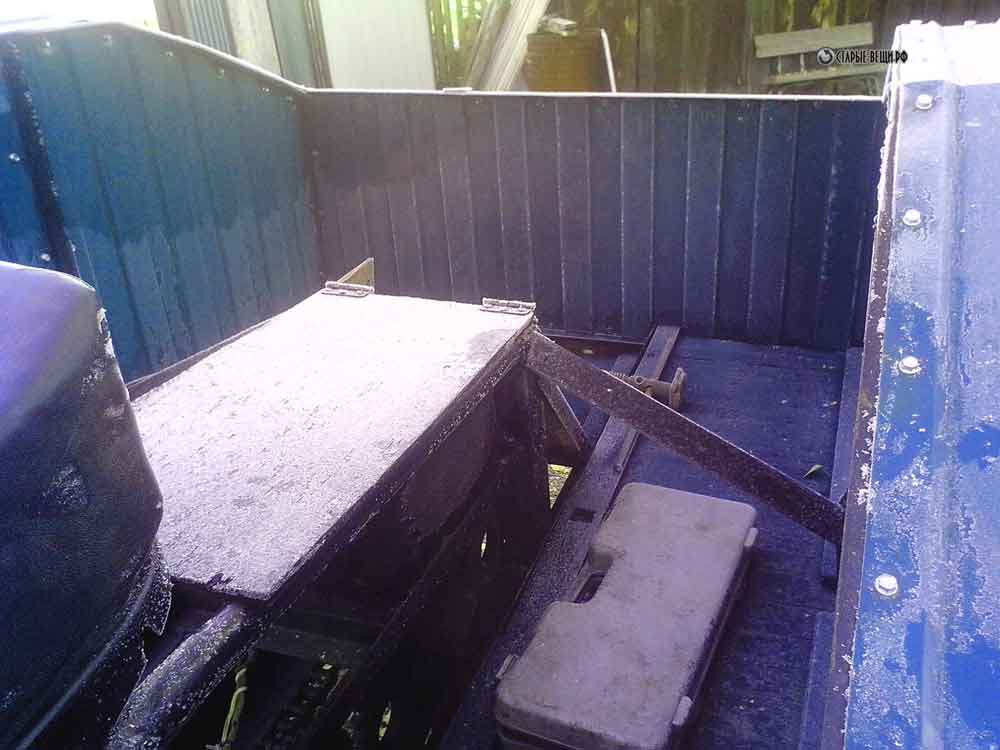

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66.

Снегоболотоходы являются весьма полезным приспособлением, которое необходимо не только деревенским жителям, но и любителям рыбалки/охоты. После выпадения осадков большая часть проселочных дорог становится, мягко говоря, труднопроходимой, и на некоторых из них даже «Нива» не сможет проехать. Единственным спасением в таких случаях может стать вездеходное транспортное средство на шинах низкого давления, предназначающееся как раз для таких сложных условий езды.

Снегоболотоходы — это универсальные вездеходы, для которых почти нет преград

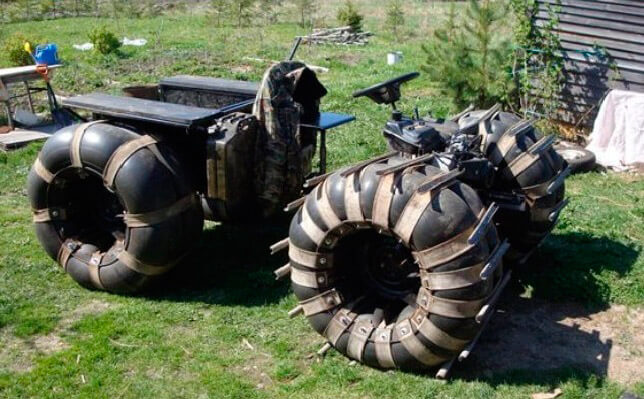

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

Арочные.
Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
Широкопрофильные.
Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
Тороидные.
Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
Пневмокатковые
, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

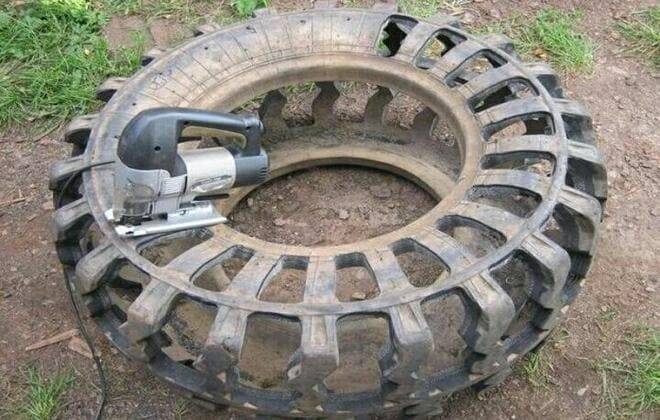

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи .

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Разновидности самодельных вездеходов

Прежде чем думать, как самому сделать снегоболотоход, следует узнать, какие виды траков существуют. Часто в вездеходы переделываю мотоблоки, поскольку этот способ самый дешевый и простой. Такой транспорт может быть, как с гусеничным, так и с колесным движителем.

Самодельный мини-ратрак

Ратрак был специально сконструирован для прокладки трасс на горнолыжных склонах. В основе данного самоходного транспорта – две гусеничные ленты, как у трактора. Также машину используют для:

транспортировки грузов;
перевозки пассажиров;
проведения спецопераций в труднодоступных местах.

Ратрак можно использовать в любое время года. Запаса мощности у большинства современных моделей хватает на то, чтобы за пару часов проложить колею в щелине длиной до 10000 км.

Модели, предназначенные для перевозки пассажиров, обычно оборудуют отапливаемыми кабинами. Такая техника стоит достаточно дорого, поэтому некоторые умельцы изготавливают мини-ратраки самостоятельно. Этот вид вездеходного транспорта делают исключительно с гусеничным движителем.

Главные преимущества мини-ратрака:

хорошая маневренность;
компактные размеры;
многофункциональность.

Маленькие траки часто используют для очистки дорог от снега. Благодаря небольшим размерам, машину можно использовать на городских улицах и во дворе собственного дома. Изготовить ратрак самому достаточно сложно, поскольку здесь необходимо иметь не только умелые руки, навыки работы со сварочным аппаратом, разбираться в механике, но и располагать просторным помещением. Обычно для таких самоделок берут детали от автомобилей (ВАЗ, ГАЗ). По длине ратрак также близок к машине – в конструкции применяется четыре пары близко поставленных, сцепленных колес.

Кресло-карт

Этот вид вездехода создают на базе рамы картинга. В интернете имеется множество готовых чертежей и схем, которые можно взять за основу, доработать и подогнать характеристики под себя. В качестве кресла берут любое старое, которое могут найти. Желательно брать сидение из старой иномарки, тогда оно будет смотреться лучше, но встречаются умельцы, которые создают конструкции с применением мягких кресел, смотрятся они мягко говоря смешно.

Для самоделок четких габаритных параметров не существует, каждый подгоняет их под свой рост. Однако профессионалы советуют не слишком отступать от стандартных технических характеристик:

Параметр	Для подростка	Для взрослого
Длина	1.3-1.32 м	1.8 м
Ширина	76 см	100 см
Расстояние между передней и задней осью	1-1.22 м	1.4-1.6 м

Вездеход из мотоблока

Такой вариант снегоболотохода чаще всего выбирают, когда решают собрать самоделку. Чтобы создать трак 4х4 включает следующие элементы:

мотоблок (с мотором от 10 л. с.);
раму (можно взять от мотоблока);
задний мост для установки еще одной пары колес;
сидение;
светотехнику.

Такая машина обычно вмещает одного человека, а максимальная грузоподъемность может достигать 200 кг. Ширина шасси должна быть не меньше 110 см.

Гусеничный вездеход из мотоблока

В гусеничном мотоблочном вездеходе в качестве движителя используют покрышки от тракторов МТЗ, Т-40, ЮМЗ, а также им подобных. Как и в первом варианте к мотоблоку добавляют две пары колес, предварительно удлинив раму.

Колеса, раму и сидение для водителя необходимо зафиксировать в неподвижном состоянии. После этого надевают резиновую гусеницу из покрышек (по одной с каждой стороны) – сначала на передние, а потом на задние колеса.

Вездеход имеет хорошую проходимость по топкому грунту, снегу и грязи. Благодаря самодельной гусенице вес трака равномерно распределяется по всей поверхности соприкосновения с поверхностью.

Гусеничный вездеход ВОСК-1

Конструкция данного вездехода также, как и у мини-ратрака включает четыре пары колес, которые приводят в движение гусеницу. Но в отличие от горного снегохода ВОСК-1 способен передвигаться не только по снегу, но и по воде. Изготовить такой вездеход сложнее с технической стороны, поскольку придется создавать новую раму – готовая автомобильная не подойдет.

Для этой самоделки понадобятся следующие элементы:

бензиновый двигатель 1.6 л (76 л. с.);
механическая КПП;
дисковый тормоз;
колеса с камерой (на 13 дюймов);
задний мост;
транспортерная лента (толщина 1.2-1.5 см, ширина – 12 см);
листовая сталь;
металл профиль для каркаса.

Крейсерская скорость такой машины составляет около 30 км/ч. Для поворота используется дифференциал ведущего колеса, которое установлено на заднем мосту. Большинство деталей конструкции берут от старых автомобилей ВАЗ 21099 и 2106. У вездехода отсутствует понижающий редуктор, а натяжение гусеницы происходит за счет задней оси.

Как сделать болотоход своими руками?

Приобрести болотоход можно в специализированных магазинах, многие рыболовы делают такое устройство самостоятельно. Это позволяет воплотить все нужные требования и смастерить устройство по личным предпочтениям.

Для самостоятельного изготовления следует соблюдать следующие этапы:

Сделать все необходимые чертежи и подготовить материалы.
Сделать раму для будущего вездехода.
Подготовить подвеску.
Монтировать колеса.
Установить двигатель.
Смонтировать систему проводки и освещения.

На последнем этапе проводится проверка устройства и устраняются все недостатки.

Выбор двигателя

При выборе двигателя нужно учитывать мощность устройства и его размеры.

Могут быть использованы следующие виды двигателей:

двигатель от мотоцикла – применяется, если конструируется небольшое средство на одного человека. Однако многие рыболовы не советуют использовать такой вид двигателя, болотоход должен иметь возможность преодолевать большие нагрузки, с чем обычный мотоциклетный двигатель не справится;
автомобильный двигатель – применяется очень часто, особенно если это марка автомобиля «ЗАЗ». Устройства имеют высокий уровень мощности и тяговых способностей, что позволяет применять болотоход даже в экстремальных условиях;
двигатель от мотоблока или небольшого трактора. Является частым случаем, так как такие устройства отвечают всем необходимым условиям.

Полезно знать! Среди двигателей часто применяется именно автомобильный, так как его проще приобрести в подержанном состоянии. Использование подержанного двигателя возможно, если перед этим устройство прошло капитальный ремонт.

Ходовая часть

При монтаже ходовой части важно подобрать качество метала и соблюсти все мелочи, которые будут влиять на комфорт передвижения и длительность эксплуатации. Изготавливается ходовая часть с использованием уголков, листов прочного металла

Также в конструкции могут быть использованы металлические трубы. Используются сцепные рамы, однако многие рыболовы применяют рамы из старых транспортных средств, меняя их конструкцию по своему усмотрению.

Гусеница или шины

Чаще на самодельные болотоходы устанавливают шины, это связано с легким монтажом и доступностью деталей. Влияющие на выбор факторы:

Гусеницы — более сложный тип конструкции, однако имеют больше преимуществ при перемещении в труднодоступных местах. К минусам можно отнести большой расход топлива у гусеничных машин. Все детали придется собирать вручную, т.к. на заводах такие ходовые части практически не выпускаются.
Болотоходы на шинах низкого давления — более реалистичный и выполнимый вариант. Времени и средств на сборку тратится меньше, такая ходовая часть технически проще, не возникает проблем с приобретением запасных элементов.

При выборе гусениц или шин каждый пользователь индивидуально рассматривает данный вид вопроса. Гусеницы являются более сложным видом конструкции, однако в процессе перемещения по непроходимым местам имеют большее преимущество, нежели шины.

Шины для болотохода используются намного чаще, связано это с доступностью детали и более простым монтажом.

Как изготовить колеса для болотохода своими руками

Нужно подготовить покрышки от грузового транспорта. Их следует вымыть и просушить. Дальнейшие действия:

Сделать надрез и вытянуть проволочный корд с помощью пассатижей. Белым маркером нанести рисунок (орнамент «елочка»).
Строительным ножом сделать надрезы по периметру рисунка. Ободрать отслоившуюся резину, используя лебедку.
Отшлифовать поверхность получившейся камеры.
Для создания шинного каркаса сварить диски с пластинами, отшлифовать. Надеть на каркас камеру, подкачать.

Как сделать прицеп для болотохода

Изготовление прицепа позволит перемещать грузы. Для этой цели подойдет простая конструкция. Ее можно собрать из металлического уголка, подойдут и элементы с мотоблока. Для фиксации используется сквозной штырь с нижним замком.

Источники

https://SpecMahina.ru/vezdehod/samodelnye-na-gusenitsah-i-shinah.html
https://TraktoraMira.ru/vezdehody/samodelnyj-gusenichnyj-vezdehod.html
https://grifon-kamaz.ru/zapchasti/samodelnyj-vezdehod-na-gusenitsah.html
https://activefisher.net/kak-sdelat-bolotohod-svoimi-rukami-process-izgotovlenia-certezi/
https://EasyTravelling.ru/vsya-ryba/chertezhi-bolotohoda.html
https://bagorik.ru/aksessuari/bolotoxod-svoimi-rukami.html
https://SpecMahina.ru/vezdehod/kak-sdelat-bolotohod-na-gusenitsah-ili-shinah-nizkogo-davleniya.html

Рама, тормоза и передача караката

Несущая конструкция — рама ИЖ-Планета. Переварил и усилил ее с использованием профильных труб 20x20x2,5 мм, 40x20x2,5 мм (фото 3). Переднюю вилку размером 40x40x2,5 мм сделал из этого же материала (фото 4).

Особенность цепной передачи от двигателя на КПП заключается в доработке узла для установки ведомой звезды на первичный вал КПП. Чтобы разгрузить подшипник первичного вала и исключить вероятность изгибания, я установил отдельный подшипник с узлом передачи крутящего момента.

Узел состоит: из диска сцепления от «Оки», крышки КПП ИЖ-Планета с ведущей шестерней и насыпным подшипником, листа стали (толщиной 3 мм, d 120 мм) для передачи момента и сопряжения диска сцепления с ведущей шестерней, пластины из листа стали (той же толщины) для установки всего узла на КПП «Оки» (фото 5).

Расчет передаточного числа силовой передачи сделал по формуле:N = п1хп2хпЗх . ni, где п — передаточное число каждой передачи в составе трансмиссии.

Рассчитал так, чтобы крутящий момент, который развивает двигатель (с учетом понижающих передач) не превысил допустимый момент, выдерживаемый КПП «Оки».

Тормозная система — ВАЗ-01 с приводом тормозов от троса ручника. Трос приспособил к штатному рычагу мотоцикла.

Натяжитель цепи использовал от натяжного ролика ВАЗ-08. Привод на колеса сделал из ШРУСа «Оки» и полуоси ВАЗ-01, соединив их сваркой. Полуось закрепил в штатное место (в отрезанную от моста ВАЗ фланцевую часть).

Колеса вездехода. Взял за основу диски колес от BA3-13 и приварил спицы и обода на самодельном станке (состоит из строительного поддона и фанеры, 4-х шпилек и тормозного барабана для их фиксации) (фото 6).

Шины размером 500×70-R20 взял от тяжелого вездехода. Собрал их по принципу «камера в камере» и стянул ремнями из конвеерной ленты (фото7).

Каракат получился легкий и с хорошей проходимостью!

Что необходимо добавить в мотоблок, чтобы получить плавающий вездеход?

Основной идеей конструкторов, проектирующих легкие вездеходы-каракаты на базе стандартных мотоблоков, является быстрая трансформация:

снял колеса, орган управления, вставил в раму с карданами – получил вездеход;
вытащил привод из рамы, оснастил рулем, колесами – вернул мотоблоку начальный вид.

Основным требованием является отсутствие кардинальных изменений в конструкции.

Грузоподъемность транспортного средства зависит от прочности каркаса. Например, создатель модели «Тарас» использовал прямоугольную трубу (6 х 4 см с 2 мм стенкой), получив каракат, весящий 0,53 т, перемещающий 0,2 т груза или пассажиров.

Основные элементы мотособаки

Самая важная деталь техники – двигатель. Обычно для создания мотособак применяется одноцилиндровый карбюраторный бензиновый мотор

Не менее важной частью является резинометаллическая гусеница – движитель с подвеской. С помощью гусеницы можно ездить по снегу, льду, мягкому грунту в теплое время. Стоит подробнее рассмотреть все составляющие мотособаки

Стоит подробнее рассмотреть все составляющие мотособаки.

Двигатель машины

Популярным считается мотор с мопеда Ш-58, рассчитанный на ручное переключение коробки. Также можно применять двигатели для скутеров. Главное, чтобы у изделия были хорошие тяговые характеристики, мощность не менее 6 л. с. Этого достаточно для перевозки на мотособаке одного человека и груза на 30-50 кг. Для поездки двух человек и груза на 150-200 кг лучше выбрать двигатель мощностью более 9 л. с. В качестве элемента тюнинга мотора часто используют натяжитель цепи.

Несущая рама мотособаки

Рама должна иметь отличное качество, ведь в пути она испытывает высокие нагрузки, особенно при движении по бездорожью. Эта конструкция делается полностью своими руками, варится из металлических труб прямоугольного сечения. Обычно хватает толщины трубы 3 миллиметра, более тонкий металл не годится, он быстро деформируется.

Как сделать гусеничный вездеход своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

Рама в виде основного силового элемента, к которому крепятся все узлы.
Задний мост, предназначенный для монтажа задних колес.
Гусеничная лента, а также натяжитель гусеницы.
Система управления.
Топливный бак.
Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
Осветительная система, позволяющая безопасно двигаться даже ночью.

Процесс изготовления болотохода своими руками

Независимо от выбранного варианта машины, технологические этапы изготовления имеют определенный стандарт и подходят для процесса изготовления любого вида подобного изделия. Различают такие этапы:

Выбор типа изделия и обеспечение его рабочими чертежами. Если нет опыта подобных работ, лучше поручить это дело профессионалу. Любые неточности на чертежах сведут на нет всю работу.
Выбор основной рамы для болотохода. Существует много вариантов, когда в качестве рамы используется мотоцикл, автомобиль или другая, самодельная конструкция. Как правило, любители стараются использовать то, что имеется под рукой. Подобный подход экономит как средства, так и затраченное время.
Изготовление или использование подходящей, уже готовой подвески. Несмотря на то, что при использовании готовой подвески значительно экономится время, изготовление подвески своими руками имеет свои плюсы. В данном случае, удастся создать аппарат, который будет соответствовать всем требованиям проходимости и комфорта.
Монтаж колес, которые устанавливаются на заднем мосте. В основном, для этого применяют ступицы из металла. Лучшим вариантом считается применение камер с низким давлением, которые можно позаимствовать у больших грузовиков или их прицепов. Такой подход повысит не только безопасность передвижения транспорта по бездорожью, но и повысит степень управляемости изделием в таких экстремальных условиях. Использование вместо колес гусениц сопровождается непомерной сложностью в процессе их установки. Их трудно не только изготовить, но и достать.
Крепление двигателя. Этот этап сопровождается установкой системы охлаждения двигателя, а также монтажом других дополнительных систем, связанных с отводом отработанных газов, системы сцепления, установки корпуса и разводки бортовой электропроводки, без чего не будут работать фары и освещение салона.
На завершающем этапе придется запустить двигатель и протестировать болотоход, что позволит оценить степень правильности его сборки и подтвердить все расчетные характеристики. В случае обнаружения каких-либо недочетов, их следует немедленно устранить, поскольку безопасность устройства должна быть на первом месте.

https://youtube.com/watch?v=8d6ombEyLzc

Выбор двигателя

От выбора двигателя будут зависеть основные характеристики изделия

Как говорится, можно втиснуть любой подходящий двигатель, но лучше обратить внимание на его мощность, поскольку болотоходы работают в условиях больших нагрузок и на протяжении длительного времени

В условиях самостоятельного изготовления болотоходов возможно применение:

Двигатели от мотоцикла. На самом деле это не самый лучший вариант, так как придется позаботиться о хорошем охлаждении двигателя. Кроме этого, мотоциклетные двигатели не имеют достаточной мощности. Если и получится аппарат, то уж слишком слабый.
Двигателя от автомобиля. Особенно актуален вопрос о применении двигателя с воздушным охлаждением от автомобиля «ЗАЗ». Это двигатели, которые обладают всеми необходимыми характеристиками при изготовлении болотохода. Как показала практика, они безотказные как при высоких, так и при низких температурах.
Подойдут и другие двигатели от отечественных автомобилей, хотя многие из них не имеют воздушного охлаждения, что затрудняет их применение.
Двигателя от мотоблока. Этот вариант так же считается перспективным. Довольно часто любители используют детали от тракторов, а также от других двигателей.

Ходовая часть

Как уже указывалось ранее, изготовление ходовой части своими руками должно быть в приоритете

Но здесь все не так просто, так как придется обращать внимание на следующее:

Качество изготовления подвески повлияет на конечный результат в плане комфорта передвижения и в плане проходимости. Это почувствует, как владелец транспортного средства, так и пассажиры.
Изготовить подвеску помогут различные чертежи и схемы, где указываются все материалы для изготовления, такие как трубы, уголки, швеллеры и т.д. Для изготовления следует брать только прочную сталь, что позволит прослужить самодельному устройству не менее 20-30 лет.
Конструкция рамы может быть либо сцепной, либо сочлененной. Второй вариант более сложный в реализации, но болотоход может получить дополнительные возможности по проходимости.

Как сделать болотоход своими руками

Колеса

Болотоход своими руками: процесс изготовления, чертежи

Создание ходовой части

Шины низкого давления своими руками
