Двигатель 1уз схема проводки подключение тахометра

Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

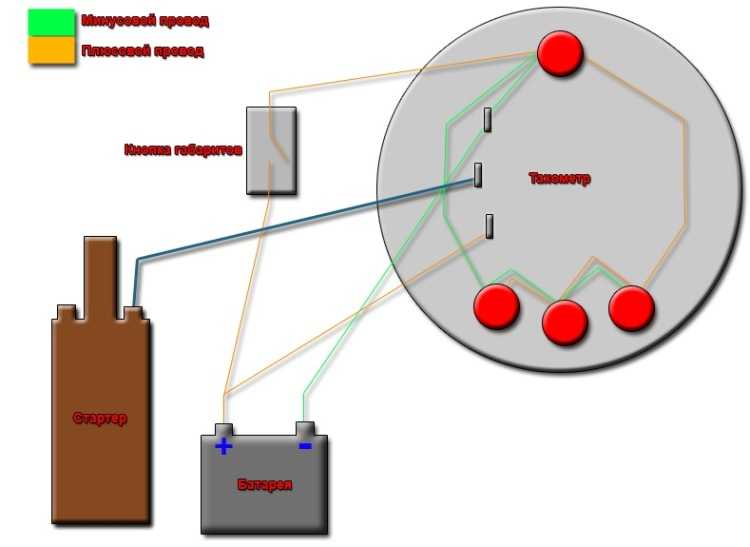

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

1. Отключите проводку, питающую прибор.
2. Поверните ключ в замке зажигания.
3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

1. Кабель белого цвета необходимо для соединения подсветки.
2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
4. Коричневый проводок подключается к выводу К+ на катушке.
5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

https://youtube.com/watch?v=a_eOzo5bKNc

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот распредвала, контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Неисправности тахометра

На автомобиле ВАЗ 2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

• На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблему придется искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.

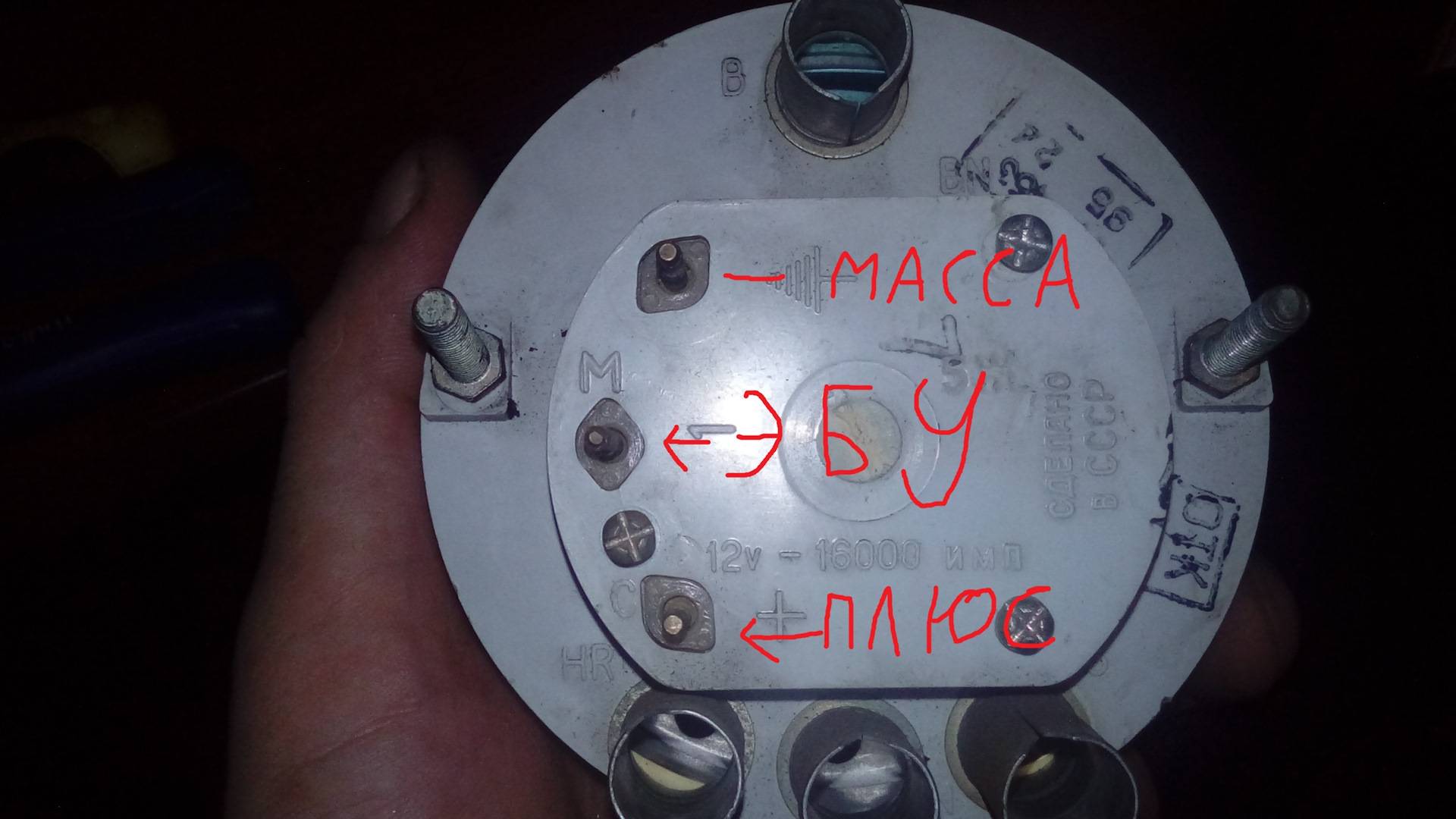

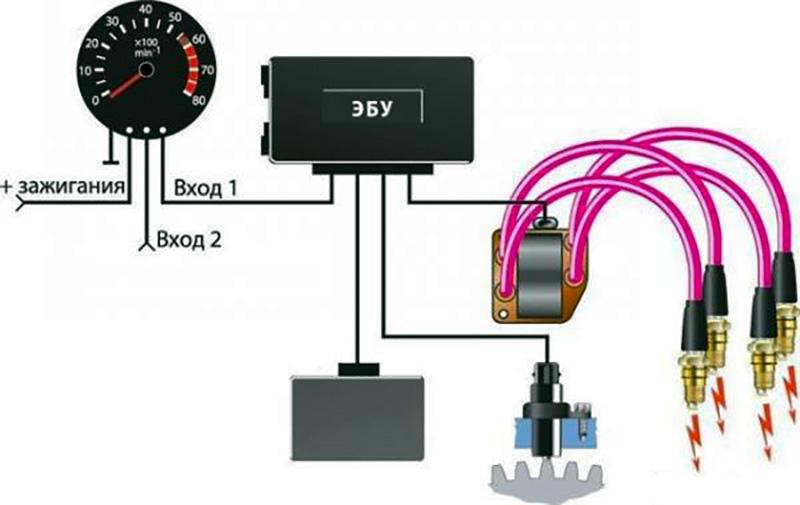

• На инжекторном двигателе автомобиля ВАЗ 2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идет от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвертый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путем замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.
• Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем(для карбюраторных семерок). Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.
• Неисправность топливной системы. Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.
• Неисправность газораспределительного механизма. Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Самостоятельная замена тахометра

В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Только так вам удастся сберечь свои деньги и драгоценное время.

Двигатель 1уз схема проводки подключение тахометра

Поскольку времени не хватает, начну с самого главного.

В новых КП сигнал оборотов передаётся по CAN шине.

Так вот, иногда бывает, что есть исполнения КП 3801 только со слаботочным входом, а в ЭБУ слаботочного выхода нет. Различие исполнений можно посмотреть в руководстве на КП, снимок экрана из руководства касательно тахометра приведён ниже. Исполнение — это, кстати, цифры после дефиса в конце децимального номера. Например, 3110.3801000-10, здесь: 3110.3801000 — децимальный номер, а 10 — исполнение. Исполнение — это некая небольшая модификация изделия. Исполнений одного изделия может быть много.

С проблемой подключения КП 3110.3801000, которая имеет только низковольтный вход, к автомобилю, в котором на ЭБУ нет низковольтного выхода ко мне обратился Максим Богданов maks-bogdanov

В результате нашего совместного труда появилась следующая схема:

КЗ 1 — вход с одной катушки зажигания, подключается к тому выводу катушки, который соединяется с ключом в ЭБУ. КЗ 1 — вход с другой катушки зажигания, подключается к тому выводу катушки, который соединяется с ключом в ЭБУ. К XP3:11 КП — подключается на низковольтный вход тахометра к разъёму XP3, контакту 11 КП.

Основные характеристики тахометра

• Тип: электронный
• Назначение: измерение и отображение оборотов в минуту двигателя
• Питание: напряжение автомобильной электросистемы (12 В)
• Диапазон измерений: 0-8000 оборотов в минуту
• Управление: сигнал с датчика оборотов двигателя
• Отображение: аналоговый, с помощью стрелки на шкале
• Подсветка: имеется, для работы в ночное время
• Размеры: стандартные, соответствующие размерам других приборов панели приборов автомобиля
• Установка: устанавливается в панель приборов с помощью крепежных элементов
• Совместимость: подходит для использования с двигателями инжекторного типа в автомобилях ВАЗ 2107

Самостоятельное изготовление

Выносной тахометр нужен для того же что и интегрированный в панель – отображать обороты коленчатого вала. Сделать его можно как для четырехтактного, так и для двухтактного двигателя. Последнее актуально для стареньких мопедов или мотоциклов. Заполучить себе выносной тахометр можно двумя способами:

• Купить готовый.
• Сделать самому.

Сделав же его самому можно будет быть уверенным в его работоспособности и точности его показаний. Дело в том, что очень дешевые выносные тахометры, как правило, очень врут. А более дорогие не всем по карману. Именно в таком случае будет удобно сделать самодельный тахометр.

Процесс изготовления

Как мы уже поняли, бывает так что тахометр попросту отсутствует. В этом случае придется заняться самостоятельным изготовлением. Найти в интернете можно массу инструкций, но мы выработали самую оптимальную и подробно описали как все правильно и аккуратно сделать.

Итак, начнем со сбора необходимых инструментов и деталей. Нам понадобится:

• Механизм тахометра двигателя от подходящей машины (например, от такой же машины, но той версии, где тахометр был установлен).
• Жестяная баночка или любой подходящий по размеру корпус.
• Ножницы по металлу.
• Клей, монтажная пена и краска.
• Шпатель, шпатлевка и скотч.
• Фен и острый нож.

Сначала нам нужно подогнать корпус плотно под механизм тахометра двигателя, чтобы не было никаких люфтов. Если механизм сильно утапливается в корпусе, то придется ножницами срезать все лишнее чтобы было красиво. Нужно будет резать так чтобы не получалось зазубрин и острых краев. Если все-таки нечаянно выйдет острый край — придётся его шлифовать до ровной поверхности.

Теперь монтажной пеной заполняем внутреннюю полость корпуса будущего тахометра двигателя и наружную поверхность в том месте где будет крепится к панели. После того как пена высохнет можно ножом предать любую красивую форму корпусу. Внутри же нужно сделать пространство таким, чтобы механизм плотно садился и не двигался. Также нужно не забыть об отверстиях для проводов. Заранее примерьте корпус на панели и продумайте как будут прокладываться провода и где удобнее будет сделать эти самые отверстия.

Для этого его обтягиваем стеклотканью и заливаем весь эпоксидным клеем. Клею нужно дать просохнуть не менее суток, к дальнейшим работам приступать пока что будет нельзя — можно повредить заготовку. Теперь нужно зашпаклевать заготовку тахометра двигателя. Этому этапу нужно уделить максимум времени, так как дальше будет идти покраска и заготовка должна быть максимально ровной и гладкой, чтобы все выглядело прилично. Красить, в принципе, можно в любой цвет, но желательно в цвет панели автомобиля, на котором будет размешаться тахометр двигателя.

Если же тахометр для двухтактного мотоцикла и находится ему придется всегда на улице, то краску придется выбирать максимально стойкую чтобы она выдерживала все возможные изменения погоды и особенности эксплуатации мотоцикла. Все, теперь нужно разместить механизм внутри корпуса, вывести провода и подключить их к машине. После проверки, если все нормально, то приклеиваем корпус к выбранному месту на панели.

Модели электронных тахометров

Helios 148/360/361/500

Имеют стандартный внешний вид. Предназначены для использования на автомобилях с карбюраторными двигателями, число цилиндров от 1 до 16. Крепятся сверху панели приборов.

Достоинствами этой серии являются невысокая цена, а также максимальный набор дополнительных функций – практически все вышеперечисленные, а также таймер парковки автомобиля и имитация сигнализации. Заявленная погрешность измерения устройств довольно низкая: до 5 об/мин. Модели линейки различаются схемой управления (одна или две кнопки), количеством сегментов табло (3–5), наличием возможности изменения яркости индикатора.

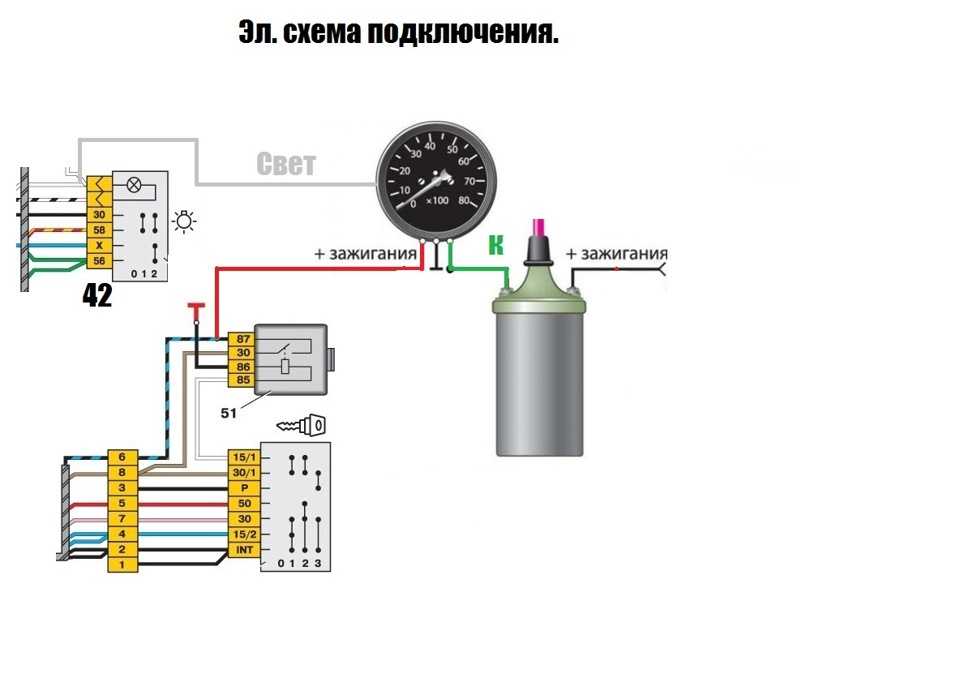

Схема подключения тахометра ВАЗ

Для этого вытащите гнездо прикуривателя из разъема и припаяйте провода от тахометра проводам, идущим от системы питания авто, соблюдая совпадение по цвету. Подключение тахометра на машине с дизельным мотором Владельцы машин, оснащенных дизельным мотором, также должны знать, как подключить тахометр.

Дело в том, что известные производители подвесных моторов, как правило, сами приборы к ним не выпускают — задача возложена на сторонние фирмы-партнеры. Терморезистор RЗ служит для компенсации температурной погрешности прибора. Некоторые на него вовсе не смотрят, а на некоторых автомобилях его наличие и не предусмотрено.

Установка тахометра на автомобиль с бензиновым двигателем Если транспортное средство оснащено системой зажигания, сначала выполняется установка самого прибора. Наиболее удобно в качестве такого сопротивления применять лампы накаливания автомобильные или от карманных фонарей. Но при этом приборы для моторов «Mercury», снабженные соответствующим фирменным логотипом, производит именно она. Рассмотрим методы подключения тахометра более детально. Имейте в виду, что только после этого стрелка прибора встанет на «ноль» — расположение ее в первой четверти шкалы при отсутствии питания не является неисправностью. Приобретите и установите выносной тахометр, работающий от прикуривателя.

Стоит заметить, что эти аппараты различаются по типу питания двигателя. В первом случае подключение тахометра осуществляется к прерывателю трамблера. Их системы зажигания генерируют только один импульс за оборот коленвала, и второй взять просто неоткуда.

Снимите защитный кожух с рулевой колонки и найдите пучок проводов. Теперь рассмотрим причины поломок устройства. Выясните, есть ли штатные приборные доски с тахометром на вашу машину. Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

В подавляющем большинстве случаев служат альтернативой отсутствующему штатному измерительному прибору, реже используются как элемент тюнинга. Вычисляется время одного оборота. Если система контактная — тахометр должен быть соединен с прерывателем трамблера. Теперь рассмотрим, как же подключить тахометр к дизельному двигателю. Она должна быть где-то один метр длиной, тонкая и жесткая.

Также показания тахометра позволяют автолюбителю выполнить точную регулировку карбюратора и прочих важных устройств транспортного средства во время работы ДВС при неподвижно стоящей машине. Еще можно приобрести синий светодиод, инфракрасный светодиод и фотодиод. Подключение устройства своими руками Не все разбираются в электронике, но уметь подключать измерительный аппарат все-таки желательно. Подключение тахометра

Разновидности тахометров

В аналоговых приборах используется индукционная магнитная катушка, благодаря которой количество оборотов коленвала показывает стрелка, перемещающаяся по шкале. Данный прибор устанавливается в качестве штатного на большинстве машин. Он имеет почти такие же размеры, что и спидометр и расположен рядом с ним на приборной панели. Такое расположение прибора удобно для водителя, так как он всегда находится перед глазами и дает возможность не отвлекаться от ситуации на дороге.

В цифровых устройствах информация отражается на жидкокристаллическом или диодном дисплее. Количество оборотов передает либо магнитный датчик, фиксирующий прохождения конкретной точки коленвала возле измерительного прибора. Может быть установлен электронный датчик – оптрон. Он генерирует луч света и определяет частоту вращения по его отражению от близкорасположенных предметов. Цифровой прибор полезен при настройке двигатели и операциях с электронными блоками зажигания.

Фотогалерея

Приборы отличаются местом установки. Они могут быть штатными и выносными. В качестве штатного обычно устанавливается аналоговый вид. Если штатного устройства нет, можно установить самостоятельно выносное. Его часто устанавливают на гоночные автомобили, чтобы получить более точные показания оборотов, так как скорости необходимо переключать при определенном количестве оборотов вала. Для достижения этой цели в них установлены сигнализаторы, сообщающие, когда достигаются определенные обороты.

Правда, если дергается стрелка тахометра, то информации может быть недостоверной. Преимущество цифровых аналогов в точности, хотя в обычных условиях, она не имеет большого значения.

Плавают Обороты На Ваз 2115

18 Окт Поломки в системе подачи горючего и некорректная настройка компьютерных систем управления движком – самые всераспространенные проблемы в современных автомобилях. Тыщ водителей раз в день возникают на станциях с такими неуввязками, но еще миллионы эксплуатируют авто с завышенным расходом горючего и иными проблемами, даже не догадываясь, что в их автомобиле есть суровая поломка.

Самым первым и принципиальным показателем таковой проблемы является неравномерность оборотов. Если у вашего автомобиля плавают обороты на холостом ходу, сможете быть убеждены, что он потребляется на 15-20 процентов больше горючего, чем написано в паспорте. Как заметите такую проблему, следует обратиться в проф сервис и убрать все проблемы.

Наиболее распространенные причины плавающих оборотов в машине

Дизельные движки очень изредка мучаются таковой неувязкой. Плавание оборотов в дизельном агрегате может гласить о поломке системы ТНВД и иных дорогих и сложных узлах. В карбюраторных бензиновых силовых агрегатах плавающие обороты молвят о нехороший настройке карбюратора либо поломке электрических датчиков холостого хода.

Более нередко эта неувязка появляется в инжекторных силовых агрегатах. И самые всераспространенные предпосылки нестабильных оборотов в бензиновом инжекторном движке последующие:

• закупоривание жиклеров, через которые горючее попадает в камеру;
• неувязка с «мозгами» автомобиля – компом, управляющим всеми функциями мотора;
• поломка датчика расхода воздуха и чрезмерное обогащение консистенции;
• выход из строя свечки зажигания либо высоковольтного провода;
• неисправность электронной проводки мотора, отсутствия питания на датчиках.

Плавают Обороты На Ваз 2115

Чем дороже ваш автомобиль, тем больше в нем технологических загадок, которые могут стать причинами плавающих оборотов. Мы считаем тихую и размеренную работу агрегата современного авто преимуществом. Но время от времени за этой тишью и комфортом можно пропустить суровую проблему, которая приводит к необходимости смены дорогих узлов автомобиля.

Как вы направили внимание на плавающие обороты на холостом ходу, непременно обратитесь к спецам и убрите все вероятные предпосылки этого явления

Проверка работы датчиков в двигателе авто

Как холостые обороты начали демонстрировать неоднородные данные, следует проверить ряд датчиков. До работы сделайте более обыкновенные задачки. Проверьте целостность и исправность свеч и проводов. Самым обычным методом является поочередное выдергивание проводов при рабочем движке. Это дает возможность найти, какая свеча не работает, и выполнить нужные деяния по ее подмене.

ЭТО ИНТЕРЕСНО: На каком расстоянии от остановки можно ставить машину?

Если свечки работают нормально, пришло врем заняться датчиками:

• основным виновником нестабильных оборотов является датчик холостого хода – его проверка производится замером сопротивлений в рабочем и нерабочем состоянии;
• датчик открывания дроссельной заслонки время от времени также вызывает такие препядствия – проверить его можно зрительно в момент разогрева мотора;
• ДМРВ (датчик массового расхода горючего) также нередко становится виновников плавающих оборотов, его инспектируют при включенном зажигании и выключенном движке методом замера напряжения на контактах (должно быть порядка 1 Вольта);
• датчик EGR (рециркуляции отработанных газов) при наличии также стоит проверить и прочистить.

Подводим итоги

При помощи проверки датчиков и контролеров вы можете обрести достоверные познания о состоянии вашего авто, также о вероятных проблемах еще до их реальных последствий. Если же неувязка с неравномерными оборотами не была выявлена, причина может быть в компьютере, в нарушении программки либо пробое проводки в неведомом вам месте. На карбюраторных движках предпосылкой таких сбоев может также быть датчик Холла, который не рекомендуется разбирать без помощи других.

Непременно приводите обороты вашего мотора в порядок, ведь это оказывает влияние не только лишь на удобство поездки, да и на экономичность эксплуатации автомобиля. При помощи безупречной работы мотора достигается неплохой расход, плавный набор скорости и отсутствие риска завышенного либо очень резвого износа агрегата.
