Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Как сделать самодельный водяной насос

Сейчас мы рассмотрим процесс изготовления своими руками мощного низковольтного водяного насоса для разных задач. Такой агрегат позволит, к примеру, выкачивать воду из бочки, чтобы поливать растения. Для работы насоса используется аккумуляторная батарея 12 В, что очень практично.

Насос делается из:• электромотора 775 (или похожего), такой продается на АлиЭкспресс;• фитинг для труб ПВХ, который послужит корпусом насоса.

Сейчас мы рассмотрим процесс изготовления своими руками мощного низковольтного водяного насоса для разных задач. Такой агрегат позволит, к примеру, выкачивать воду из бочки, чтобы поливать растения. Для работы насоса используется аккумуляторная батарея 12 В, что очень практично.

Водяной насос для бассейна

Для того, чтобы изготовить устройство, позволяющее в кратчайшие сроки наполнить бассейн понадобится:

• Движок от стиральной машины.
• Лепестковый клапан.
• Пробка.
• Шланг.
• Трансформатор разделительный.

При помощи пробки необходимо закрыть одно отверстие клапане.

Перед тем, как сделать насос для бассейна своими руками, необходимо приобрести именно лепестковый клапан. Его нужно подсоединить к шлагу и опустить в источник воды. Второй конец шланга подсоединяется к насосу.

1. После того, как вся конструкция наполнится водой, можно подключать движок к трансформатору.

Для этого нам понадобиться заглушка для трубы подходящего подшипника. Рассверливаем в ней отверстие под ось, устанавливаем подшипник, а потом при помощи эпоксидного клея приклеиваем к корпусу. Чтобы закрепить ось, в ней нужно проточить паз под контршайбу, автор для этого дела использует дремель.

Центробежный дренажный насос или помпа для канализации

Особенность представленного центробежного насоса в том, что он способен забирать и перекачивать грязную воду, в том числе с посторонними включениями, то есть как дренажный или фекальный агрегат для откачки септиков. Таким образом, с его помощью можно поливать огород из пруда, откачать жидкость из погреба или подвала, откачивать фекалии. Автор проекта планирует использовать насос для гидробурения скважины.

По конструкции насос полупогружной, то есть нижняя его часть погружается в жидкость, а электродвигатель остается сверху. Для реализации идеи помпа крепится к приводу на длинных шпильках с распорными втулками из трубок, вал электромотора удлинен, а входное отверстие помпы закрыто кожухом с отверстиями из нержавейки. В случае полива из водоема для монтажа агрегата необходимо устроить небольшой плот.

В качестве привода используется электродвигатель мощностью 1100 Вт. Корпус помпы изготовлен из ресивера автомобиля КАМАЗ.

Основа крыльчатки – стальной диск диаметром 150 мм. Ее лопасти изготовлены из сегментов трубы большого диаметра. Высота лопастей – 14 мм. Для уплотнения отверстия в верхней крышке помпы, через которое проходит вал двигателя, между корпусом помпы и крыльчаткой установлено кольцо из фторопласта. Между уплотнительным кольцом и крыльчаткой находится мягкая пружина, которая прижимает уплотнение к корпусу помпы. На выход помпы приварен патрубок диаметром 42 мм.

Защитный кожух можно демонтировать, если он мешает забору чистой воды. Он необходим при откачке септиков, канализации и грязной воды. Как видите, агрегат можно испытать, опустив в ближайшую лужу. Получилось достаточно мощное, надежное и многофункциональное устройство. Возможно, Вы пожелаете ознакомиться с видео по данному агрегату.

Источник статьи: http://samodelino.ru/podelki-dlya-sada/samodelnyj-nasos-pompa.html

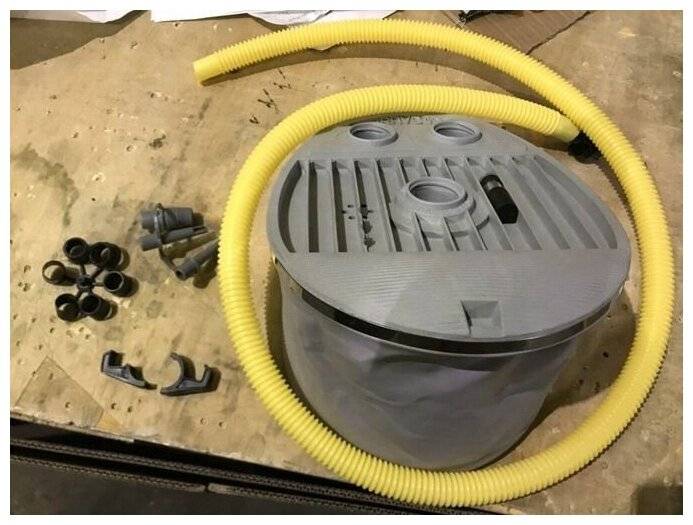

Когда к обслуживанию насоса Bravo следует прибегать

Наиболее важным моментом в обслуживании насоса Bravo для лодки ПВХ является предупреждение возможных поломок и отказов в работе. Регулярное обслуживание насоса поможет поддерживать его в надлежащем состоянии и продлит срок его службы

Вот несколько случаев, когда следует обратить внимание на обслуживание насоса Bravo:

• Если насос начинает работать шумно или неэффективно. Это может быть связано с износом или повреждением какой-либо детали, которая требует замены или ремонта.
• Если насос начинает плохо нагнетать или откачивать воздух/воду. Это может быть связано с засорением или износом клапанов или уплотнителей, которые необходимо очистить или заменить.
• Если насос теряет давление во время работы. Это может быть вызвано утечкой воздуха или воды, разрушением уплотнительных элементов или проблемами с соединениями. В таком случае требуется провести проверку и исправление проблемы.
• Если в процессе работы насоса обнаружены какие-либо повреждения или трещины в корпусе насоса. Это может привести к утечке воздуха или воды, и ремонт или замена насоса может потребоваться.

Важно отметить, что регулярная очистка и смазка насоса также являются важными составляющими обслуживания. Насос следует очищать после каждого использования, особенно если он использовался в соленой воде

Смазка всех подвижных деталей должна проводиться регулярно, чтобы предотвратить их износ и ускорить смазку.

В случае любых проблем или возникновения необходимости в обслуживании насоса Bravо, лучше обратиться к профессионалам или авторизованному сервисному центру, чтобы убедиться в правильности проведения ремонтных работ и замене деталей.

Вариант #3 – печь, создающая разницу давления

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

• стальная бочка на 200 литров;
• примус или паяльная лампа;
• патрубок с краном;
• сетчатая насадка для шланга;
• шланг резиновый;
• дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.

Свежие записи

Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растения Почему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растения Рассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения

Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Конструкция #6 – американский или спиральный тип

Спиральный насос использует энергию течения реки. Для работы должны быть соблюдены минимальные требования: глубина – не менее 30см, скорость течения – не менее 1,5 м/с.

Вариант 1

Необходимые материалы:

• гибкий шланг д.50мм;
• несколько хомутов по диаметру шланга;
• заборник – ПВХ труба д. 150мм;
• колесо;
• трубный редуктор.

Главной трудностью в таком насосе является трубный редуктор. Такой можно найти в списанных ассенизаторских машинах или раздобыть с заводского оборудования.

Для большей эффективности к насосу крепится крыльчатка

Гибкий шлаг с помощью хомутов крепиться к колесу по спирали. На один конец присоединяется заборник из ПВХ трубы д. 150мм. Второй конец шланга надевается на трубный редуктор.

Вода забирается водозаборником и двигается по спирали, создавая необходимое давление в системе. Высота подъема зависит от скорости течения и глубины погружения заборника.

Вариант 2

Необходимые материалы:

• гибкий шланг д.12мм (5);
• бочка пластиковая д.50см, длина 90см (7);
• пенопласт (4);
• крыльчатка (3);
• втулочная муфта (2);

В дне бочки вырезаем заборное отверстие. Внутри бочки необходимо плотно по спирали уложить шланг и подсоединить к втулочной муфте.

Внутри бочки шланг плотно уложен, прижат к стенкам полосой. Бочка может быть металлической с пенопластовыми поплавками

Для придания плавучести внутрь бочки необходимо вклеить поплавки из пенопласта. В довершении прикрутить крыльчатку.

Для такого варианта конструкции сливной шланг должен быть 25 мм. в диаметре.

Самодельный насос для откачки воды — доступно каждому

Вопрос с водоснабжением особенно остро встаёт после приобретения в собственность дачи, ещё не имеющей автономного водопровода. И если принести воду для приготовления еды из соседского колодца вполне по силам, то решить вопрос с другими бытовыми нуждами и особенно поливом грядок гораздо сложнее – носить воду вёдрами долго и тяжело физически.

Самая неприятная ситуация складывается, когда у хозяев не хватает средств на бурение скважины хотя бы для технической воды. Или же они в силу каких-то обстоятельств, например, при отсутствии электрической сети, не могут себе позволить приобрести насос в магазине, чтобы подключить его к имеющемуся колодцу. Однако, водоснабжение в частном доме при помощи самодельных устройств лучше не делать. Для этой цели необходимо использовать качественные промышленные образцы.

Конструкция #4 – поршневой скважинный насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

• труба металлическая д.100мм., длина 1м.;
• резина;
• поршень;
• два клапана.

Производительность насоса напрямую зависит от герметичности всей конструкции.

Шаг #1: Устройство гильзы агрегата

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля. Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины

В центре днища устанавливается либо лепестковый клапан, либо заводской

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее

Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным

Шаг #2: Сооружение поршня насоса

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.

Осталось установить клапан и приварить ухо для штока.

Шаг #3. Изготовление лепесткового клапана из резины

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Шаг #4: Окончательная сборка и установка

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)

Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы. Если скважина глубже, придется модифицировать насос до глубинного.

Инструкция как изготовить ручной насос

Если нет возможности приобрести готовое устройство, механический насос для откачки воды можно изготовить своими руками.

Конструкция №1 – практичный переливной насос

Изготовить устройство можно из доступных подручных материалов:

• садового изливного шланга;
• ПВХ трубы соответствующего диаметра;
• верхней части пластиковой бутылки – 2 ед.;

Инструкция по сборке:

1. С отрезанных частей пластиковых бутылок удалить пробки. Из пробок достать резиновые уплотнители.
2. Один уплотнитель подрезается так, чтобы его диаметр стал меньше окружности пробки. В центре крышки проделывается небольшое отверстие диаметром 9 мм.
3. Подготовленный уплотнитель вставляется в крышку, которая вкручивается на горлышко бутылки, чтобы она плотно прижала уплотнитель. Получается простой лепестковый клапан.
4. В клапан насаживается пластиковая трубка, к которой фиксируется верхняя часть второй бутылки. С противоположной стороны устанавливается шланг.

Подобная конструкция работает по принципу поступательных движений вверх и вниз, после чего вода поднимается через заборный клапан по трубе к изливу. К потребителю жидкость поступает самотеком.

Конструкция №2 – самодельная помпа для воды с изливом

Агрегат предназначается для перекачки воды из водного источника – неглубокого колодца, резервуара, водоема и пруда.

Для выполнения работ потребуются:

• Труба канализационная диаметром 5 см, длиной – 65 см – 1 шт.;
• Отвод диаметром 2,4 см – 1 шт.;
• Заглушка диаметром 5 см – 1 шт.;
• Клапан обратного типа на 0,5 дюйма – 2 шт.;
• Труба канализационная ППР диаметром 2,4 см – 1 шт.;
• Фиксирующие элементы – гайки, болты, саморезы, шайбы (диаметр 8 мм);
• Соединительный хомут – 3 шт.;
• Кусок резины – 1 шт.;
• Зажим – 3 шт.;
• Герметик – 2 баллона (1 для работы, другой – пустой).

Инструкция по сборке:

1. Изготовление гильзы, оснащенной клапаном. Для этого используется заглушка диаметром 5 см. По периметру трубы проделываются 10 отверстий диаметром 5 мм каждое. Из резины вырезается 4 круглых уплотнителя диаметром 5 см каждый. Уплотнитель фиксируется в центре заглушки болтами.
2. Заглушка устанавливается в канализационную трубу идентичного диаметра и фиксируется при помощи герметика на силиконовой основе и саморезов. Саморезы вкручиваются через основание гильзы. Обратный клапан монтируется в трубу ППР.
3. У использованного баллона от герметика срезается наконечник. Сам баллон слегка нагревается и вставляется в гильзу. Баллон монтируется на клапан обратного действия с другой стороны стрелки. Оставшаяся часть баллона срезается и фиксируется гайкой.
4. Подготовка штока. Длина штока должна превышать длину готовой гильзы на 55 см. В качестве штока используется труба ППР. Нижняя часть штока слегка разогревается, после чего монтируется на клапан. Стрелка на клапане направлена во внутреннюю часть штока. Труба плотно стягивается хомутом.
5. Завершающая сборка. В гильзу вставляется шток, в верхней части фиксируется заглушка, в нижней части – отвод диаметром 2,4 см. Отвод выступает в качестве надежной ручной опоры. К собранной конструкции подсоединяется шланг и выполняется пробная накачка воды.

Современные ручные водяные насосы решают комплекс задач, связанных с откачиванием воды для различных нужд. Правильный выбор подобного оборудования определяется целесообразностью его использования и основными техническими характеристиками.

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.
2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
4. Накрутите пробку со шлангом на бутылку.
5. Опустите свободный конец шланга в емкость с водой.

Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.
После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

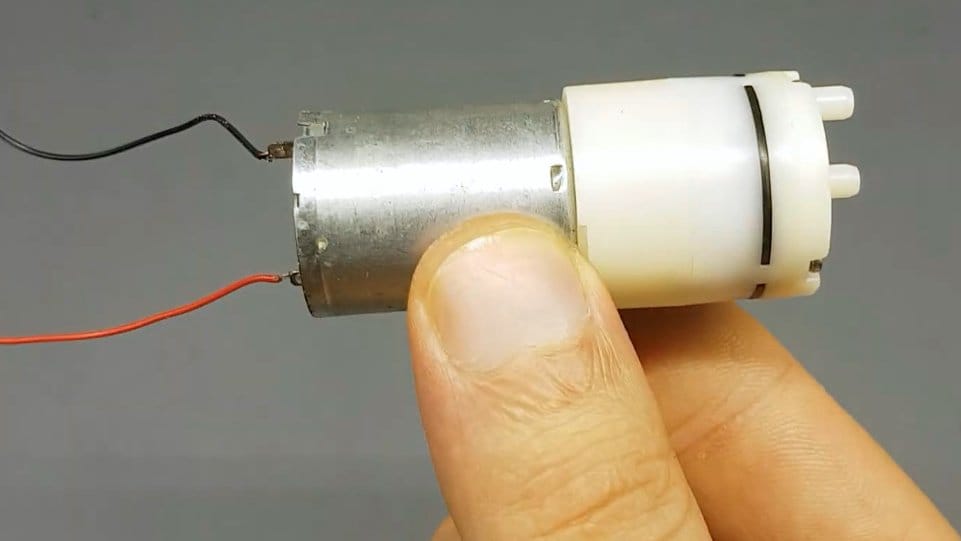

Как мини-насос сделать самому

Иногда умельцы хотят сделать водяной мини-насос самостоятельно. Одним из таких устройств может быть предложенный ниже. Для работы понадобятся:

• Моторчик электрический.
• Ручка шариковая.
• Супер клей, лучше быстросохнущий и водостойкий.
• От дезодоранта колпачок.
• Небольшая шестеренка, диаметром примерно, как колпачок.
• Четыре пластмассовых кусочка размером 10 x 10 мм.

Инструкция проведения работ:

• Стачиваются все зубцы у шестеренки, которая затем подгоняется под размер колпачка.
• Приклеивается клеем пластмассовые кусочки через 90 градусов друг напротив друга.
• Для формирования корпуса насоса обрезаются стенки колпачка, оставляя их высотой 1,5 сантиметра.
• Высверливаются сверху корпуса отверстия для фиксации оси моторчика и справа для фиксации корпуса ручки.

• Шариковая ручка разбирается, остается только корпус, и приклеивается в колпачке к боковому отверстию.
• Приклеивается моторчик к верхнему отверстию корпуса.
• На ось моторчика крепится рабочее колесо.
• Вырезается пластиковая панель, диаметр которой такой же как колпачок.
• Просверливается в панели для забора воды отверстие и герметично приклеивается она к корпусу.

Какие мини-насосы можно изготовить самостоятельно, как они работают хорошо видно по видео в этой статье.

Родилась идея сделать самому мини фонтанчик. Сама конструкция фонтана — это отдельная история, а в этой статье пойдет речь о том, как сделать насос для циркуляции воды своими руками. Эта тема не нова и уже не раз описывалась в интернете. Я лишь показываю свое воплощение в жизнь этой конструкции. Если кому лень делать, то такие насосы продаются на Алиэкспресс в районе 400р (цена на февраль 2016).

Итак, приступим. В качестве корпуса был использован пузырек от каплей для носа. Кому интересно, буду писать размеры некоторых деталей. Так вот, внутренний диаметр пузырька 26,6 мм, глубина 20 мм. В нем с задней стороны сверлится отверстие чуть больше, чем диаметр вала двигателя, а сбоку отверстие для выхода воды (диаметром 4 мм). К нему сначала на суперклей, а потом на термоклей крепится трубка, по которой впоследствии будет подниматься вода на вершину фонтана. Ее диаметр 5 мм.

Также нам понадобится передняя крышка. В ней по центру просверлил отверстие 7 мм. Все корпус готов.

В основании сверлится отверстие для вала. Диаметр основания, сами понимаете, должен быть меньше, чем диаметр корпуса. У меня примерно 25 мм. По сути, оно вообще не нужно и используется только для прочности. Сами лопасти можно увидеть на фото. Сделаны из той же коробки и обрезаны по диаметру основания. Клеил все суперклеем.

Приводить во вращение крыльчатку будет двигатель. Вынут был, скорее всего, из какой-то игрушки. Параметров его не знаю, поэтому напряжение больше 5 В не поднимал. Главное чтобы двигатель был «пошустрее».

Пробовал другой со скоростью 2500 об/мин, так он очень низко поднимал столб воды. Далее нужно все собрать и хорошо загерметизировать.

А теперь испытания. При питании 3 В ток потребления 0,3 А в режиме нагрузки (то есть погруженный в воду), при 5 В — 0,5 А. Высота подъема столба воды при 3 В составляет 45 см (округлил в меньшую сторону). В таком режиме его оставил в воде на час.

Испытание выдержал нормально. Как долго он прослужит — это хороший вопрос, на который ответить сможет только время. При питании 5 вольт вода поднимается на высоту 80 см. Все это можно увидеть на видео.

Дачный участок и наличие колодца на нём — радость для каждого любителя природы. Особенно если к поселку подведено электричество и есть возможность перекачивать воду для полива из колодца при помощи мощного агрегата.

Но что делать в том случае, если электроэнергии нет совсем или её временно вырубили?! Конечно, носить воду к грядкам можно и просто вёдрами, но это и утомительно, да и просто долго. Особенно если садово-огородные угодья имеют большую площадь.

Предлагаем вашему вниманию вариант решения дилеммы — сборка помпы для воды своими руками. И поверьте, такая водяная машина будет работать хоть и немного медленнее электронасоса, но все же, достаточно продуктивно. Рассмотрим несколько вариантов помп, собранных своими руками.

Стоит ли думать о том, что производство домашнего собственного насоса не выгодно и ни к чему не приведет. Готовы доказать вам обратное, ссылаясь на несколько преимуществ такой работы:

• Во-первых, под рукой у дачника всегда будет иметься устройство для подачи воды из колодца наверх, даже если отключат электроэнергию.
• Немаловажным пунктом является и экономия семейного бюджета. Так, тарифы на свет растут, как на дрожжах, а мощный насос в рабочем состоянии мотает немало кВт. Такие циклы работы насоса даже с целью полива грядок за месяц могут вылиться в кругленькую сумму для среднестатистической семьи.

Делаем водяной насос своими руками, который качает воду без электричества⚡!

Изготавливаем насос, который качает воду сам по себе

Для того чтобы сделать водяной насос своими руками, вам понадобятся такие материалы:

• Два обратных клапана.
• Пластиковая труба для пайки.
• Тройник.
• Колено.
• Резьбовые концы.
• Различные емкости.
• Паяльник или горелка.
• Токарный станок или резьбовые наконечники.

Шаг 2

Чтобы не покупать резьби, необходимо взять пластиковую трубу для пайки, которая будет обрабатываться на токарном станке.

Шаг 3

Приступаем к нарезанию резьбы на токарном станке.

Готовая труба с резьбой должна идеально подходить к обратному клапану.

Вторую трубу прикручиваем к еще одному обратному клапану.

Можно также использовать резьбовые наконечники, чтобы не прорабатывать трубы на станке. Но они достаточно дорогие.

Шаг 4

Так выглядит готовая конструкция. Потоки воды идут вверх. Потом они они уходят на подачу в шланг, где будет установлен краник. В центре будет установлен расширительный бачок.

Шаг 5

Так выглядит готовая конструкция, которая качает воду в бак.

Как это работает? Такая конструкция способна качать воду в бак, который находится на высоте до трех метров. Вода поступает в трубу, один из клапанов пропускает воду вверх, а обратно — нет. Второй клапан стоит наоборот и обеспечивает пульсацию.

Откручиваем один из клапанов, чтобы конструкция начала работать.

Для корректной работы клапана нужна беспрерывная подача воды. Диаметр труб и шлангов может быть любой. Чем шире, тем больше поток воды вы получите. Таким нехитрым способом вы можете устроить регулярный полив своих грядок на огороде, если рядом с участком есть водоем.

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

• Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
• Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
• Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

• Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
• Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
• В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
• Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

• Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
• Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
• Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
• Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

• Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
• Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

• Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
• К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
• Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса. Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
• Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Целесообразность и преимущества использования

Жить за городом без воды невозможно, даже если питьевую привозить с собой. Нужно поливать зеленые насаждения, убираться в доме, стирать, умываться и т.д. При отсутствии поблизости природных источников получать воду можно из колодца (см. Водоснабжение из колодца: как правильно сделать) или скважины. Но если в первом случае добывать её можно с помощью ведра и веревки, то как быть во втором?

Самое простое и надежное решение – установить насос для скважин ручной, работающий не от электрической энергии, а от мускульной силы человека. Такой способ подъема воды в качестве запасного нередко используют и там, где с электроснабжением дело обстоит вполне благополучно на случай его отключения или аварии.

А ещё такой насос может стать украшением участка

Достоинства ручного насоса

Помимо того, что такой насос способен обеспечивать вас водой при отсутствии электрообеспечения, он обладает ещё множеством положительных характеристик:

• Простая конструкция, позволяющая эксплуатировать устройство в любых условиях;
• Простой способ монтажа, возможность осуществить его своими руками без привлечения техники и специалистов;
• Надежность и доступность для ремонта: любые неисправные узлы и детали агрегата легко найти в продаже или изготовить самостоятельно и заменить;
• Экономичность: не нужно платить за потребляемую насосом электроэнергию;
• Низкая цена – все модели ручных насосов стоят намного дешевле электрических или бензиновых аналогов;
• Возможность установки в местах общественного пользования.

Насос для скважин ручной выручит прохожих и станет источником воды для нескольких домов

Недостатки

К сожалению, такое оборудование не способно поднимать воду с большой глубины, поэтому используют ручные насосы для скважин «на песок», то есть, сравнительно неглубоких, до 16 метров.

К другим недостаткам можно отнести небольшую производительность, серьезно уступающую возможностям автоматических агрегатов, и необходимость применения физической силы для получения воды, что бывает трудно сделать пожилым и людям с ограниченными физическими возможностями.
