Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты

Привариваем гайку сваркой

Часто мастера наблюдают износ место соединения со шляпкой. В итоге болт обламывается, и вытащить его становится затруднительно.

Опираясь на инструкцию, описывающую как правильно выкручивать сломанный болт без шляпки, вам удастся справиться с этой проблемой быстро и без особых усилий. Чаще всего применяется способ приваривания гайки.

Для такой работы понадобится иметь под рукой сварочный аппарат, гайку, кусачки и мастерские навыки.

Посмотрите еще здесь!

• Электровелосипед своими руками: как построить с нуля недорогой и мощный электробайк (100 фото)

• Как выбирать газовый котел — лучшие модели и производители. Обзор современных котлов и варианты их применения (145 фото и видео)

• Как выбрать раздвижные двери: комплектация раздвижной двери, система открывания створок, типы дверных систем. Инструкция с видео, как своими руками установить раздвижную дверь

Первый способ самый простой. Необходимо взять гайку, используя при этом кусачки. Затем прислоняем деталь к срезанному болту

Лучше, если детали будут совмещены друг с другом не посередине. Прикрепляем сваркой подготовленную гайку. Кусачками пытаемся открутить обломок болта.

Ещё один метод с применением сварочного аппарата. На смену гайки придет металлический штырь. Чтобы болт было легче выкрутить, штырь фиксируется под наклоном.

Как пользоваться экстракторами или простой способ выкручивания поврежденного болта

Зная, какие виды рассматриваемых устройств бывают, остается разобраться в вопросе о том, как правильно ими пользоваться. Выше кратко уже описан процесс применения разных видов экстракторов для выкручивания поломанных болтов. Ниже представлено подробное пошаговое описание, как необходимо пользоваться инструментом:

Подготовить необходимые инструменты и материалы — кернер, набор экстракторов, молоток дрель и сверла по металлу Используя кернер и молоток, произвести разметку центра на оставшейся части болта

Этому моменту надо уделить особое внимание, так как от него зависит не только положительный результат, но еще и исправность используемых экстракторов. Кроме того, если неправильно произвести разметку центра испорченного болта, то в процессе сверления можно повредить резьбу После разметки, нужно воспользоваться дрелью со сверлом соответствующего диаметра. К выбору сверла нужен соответствующий подход

Сверло должно быть меньше диаметра болта, чтобы не повредить резьбу. Начинать сверлить рекомендуется сверлом малого диаметра Глубина отверстия зависит от размера резьбы. Если испорченный болт имеет короткую длину, то достаточно просверлить 10-15 мм В отверстие устанавливается экстрактор. Это может быть клиновидный или спиральный элемент. Клиновидный забивается в отверстие до упора, а спиральный слегка уплотняется в отверстии при помощи молотка, а затем завинчивается воротком или плашкодержателем. Вращать насадку необходимо в левую сторону или против направления часовой стрелки Как только насадка зайдет до упора, то начнет выворачивать оставшаяся часть крепежного болта. При вращении насадки, следует контролировать, чтобы она находилась параллельно направлению сломанного болта После вывинчивания отломанной части болта, нужно зафиксировать его в тисках, и выкрутить экстрактор в направлении по часовой стрелке

К выбору сверла нужен соответствующий подход. Сверло должно быть меньше диаметра болта, чтобы не повредить резьбу. Начинать сверлить рекомендуется сверлом малого диаметра Глубина отверстия зависит от размера резьбы. Если испорченный болт имеет короткую длину, то достаточно просверлить 10-15 мм В отверстие устанавливается экстрактор. Это может быть клиновидный или спиральный элемент. Клиновидный забивается в отверстие до упора, а спиральный слегка уплотняется в отверстии при помощи молотка, а затем завинчивается воротком или плашкодержателем. Вращать насадку необходимо в левую сторону или против направления часовой стрелки Как только насадка зайдет до упора, то начнет выворачивать оставшаяся часть крепежного болта. При вращении насадки, следует контролировать, чтобы она находилась параллельно направлению сломанного болта После вывинчивания отломанной части болта, нужно зафиксировать его в тисках, и выкрутить экстрактор в направлении по часовой стрелке

Как видно, эта процедура не трудная, и не требует особых навыков, за исключением специального оборудования. Кроме того, выкрутить сломанный болт таким способом можно, если он находится на видном и доступном месте. Однако часто шляпки болтов срываются там, где к ним трудно добраться, поэтому все зависит от ситуации. Как вывинчиваются отломанные болты экстракторами, показано на видео ниже.

Виды экстаркторов

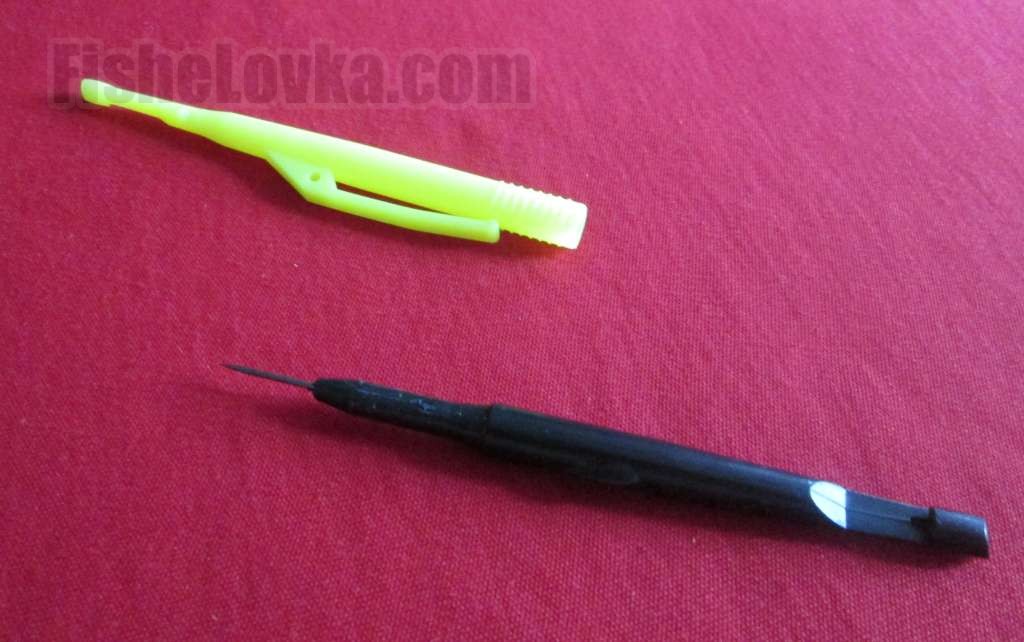

Экстрактор Экстракторы бывают таких разновидностей:

• Металлические и пластиковые. Обычно рыбаки выбирают именно металлические экстракторы, поскольку они более крепкие и меньше подвергаются поломкам. *Односторонние и двусторонние. Первые приспособления предназначены для извлечения крючков небольших размеров, а вторые – для извлечения более крупных крючков. Более удобными считаются двусторонние экстракторы, поскольку они могут выполнять больше функций.
• С колпачком и без. Экстракторы с колпачком прячут под ним иголку, которая применяется для разматывания различных узлов, колпачок же при этом дает возможность крепить приспособление на одежде, чтобы рыбак мог быстро его найти.
• Экстракторы в виде вилки и в виде зажима (хирургического) . Первые приспособления обычно стоят не очень дорого и ими удобно вытаскивать небольшие крючки. Второй тип экстракторов считается профессиональным и применяется не только для извлечения крупных крючок, но и для других рыболовных целей.

Эффективные способы выкручивания сорванного крепежа

Теперь рассмотрим, как без специальных стержней высверлить сломанный болт. Сорванную шпильку или болт можно вывинтить и без помощи экстракторов, но все зависит от ситуации. Если слом произошел уже на выходе из резьбы, и часть тела крепежа выступает над поверхностью, то можно попробовать докрутить его пассатижами, ключом или другими инструментами.

Есть несколько действенных способов удалить отломанную деталь. Предварительно нужно выполнить несколько подготовительных шагов:

• очистить рабочую поверхность от мусора, грязи;
• обработать резьбу машинным маслом или средством против ржавчины. Ослабить внутреннее напряжение можно посредством ударов молотка по обломку или нагревания его паяльником, если это возможно.

Если слом образовался над резьбовой поверхностью, то есть смысл опробовать два метода извлечения:

• Пассатижи и разводной ключ помогут убрать тело болта при условии, что резьба ослабла и она подвижна.
• Болгарка и пила по металлу используются для формирования поперечного надреза в торце метиза. В это отверстие вставляется отвертка и элемент выкручивается.
• Третий способ наиболее трудоемкий, но такой же эффективный. Потребуется сварочный аппарат. К поломанной детали подбирают болт со шляпкой приблизительно такого же диаметра. Сваркой его приваривают к обломку и без лишних усилий выкручивают старый крепеж.

Сложнее обстоят дела со сломом ниже поверхности. Чтобы выкрутить крепеж отверткой, понадобится дрель с тонким сверлом. Просверливают несколько отверстий, постепенно объединяя их в сплошной поперечный надрез. В него вставляют отвертку и пробуют вывернуть застрявший фрагмент.

Если болт сломался заподлицо с поверхностью, то можно попытаться высверлить его. Способ сложный и опасный, поскольку есть большая вероятность повредить резьбу.

Экстракторы для выкручивания сорванных шпилек и болтов являются наиболее удобным, безопасным и эффективным методом извлечения обломанных фрагментов крепежей. Инструменты продаются как наборами, так и в единичном экземпляре. Комплекты приобретать выгоднее, поскольку они универсальны и применяются в разных ситуациях. Наборы долговечные и надежные, поскольку производятся из хромванадиевой стали.

Предыдущая запись Фундаментные болты Следующая запись Достоинства и характеристики антивандальных болтов

Предназначение, принцип работы экстрактора

Экстракторы используют для удаления из различных оснований болтов, у которых при выкручивании обломалась головка. Маленькими экземплярами удобно разбирать небольшие конструкции с винтовыми крепежами, например, раскладные ножи.

Автослесари применяют экстракторы разных размеров для извлечения:

• крепёжных деталей из выпускного коллектора, постели распределительного вала, головки блока цилиндров (БЦ);
• шпилек из БЦ;
• повреждённых болтов из ступицы;
• дюбелей и самонарезающих шурупов с повреждёнными шляпками.

Такие инструменты изготавливают разного типа, каждый отдельный инструмент отличается принципом действия, соответственно, целевым предназначением.

В чём заключается принцип действия клиновидного экстрактора:

1. Посередине обломившейся шпильки или крепёжного болта делают отверстие малого диаметра на требуемую глубину, в которое вбивают клин экстрактора.
2. Плотное зацепление инструмента с обломком крепёжного элемента выполняется за счёт углов.
3. Ухватившись за хвостовик инструмента гаечным ключом, из изделия выкручивают обломок крепёжного элемента.

На чём основан принцип действия внутреннего резьбового экстрактора:

1. Посередине обломившегося крепёжного болта предварительно сверлят отверстие, затем вкручивают экстрактор.
2. Благодаря конусообразной резьбе инструмент плотно входит в изготовленное отверстие, заклинивает, сцепляется с обломком болта.
3. Выкручивают обломившийся крепёж, проворачивая инструмент против хода часовой стрелки.

В чём заключается принцип действия внешних экстракторов:

1. Сцепление экстрактора с крепёжным болтом, имеющим повреждение граней головки, выполняется извне, используют инструмент соответствующих габаритов.
2. Инструмент набивают на шляпку крепёжного болта с помощью молотка. Внутри экстрактора сделаны острые грани, которые при ударе врезаются в шляпку, происходит сцепление.
3. Выкручивают повреждённый крепёжный элемент.

Внешние экстракторы применяют только, если часть повреждённого крепежа выступает наружу изделия. Чаще их применяют для извлечения крепёжных болтов с повреждёнными шляпками, за которые гаечным ключом невозможно зацепиться.

Способы откручивания заржавевших деталей в домашних условиях

Демонтаж с помощью торцевой головки или накидного ключа

Если слой ржавчины не слишком большой, используйте торцевой либо накидной ключ. При этом инструмент должен иметь 6 или 12 точек контакта. Далее необходимо поочерёдно затягивать и ослаблять резьбу достаточно резкими движениями. Если это не помогло, обработайте поверхность с помощью металлической щётки, а затем нанесите одну из смазок, о которых говорилось выше. После того как средство начало работать, возьмите молоток и слегка постучите по креплению, чтобы сбить верхний слой. Затем снова используйте ключ, зажим должен ослабнуть. Для усиления эффекта можно надеть на ключ трубу или использовать инструмент без храпового механизма с длинной ручкой. Но будьте внимательны в работе, плохие и старые инструменты могут сломаться прямо в руках.

Используйте силу мышц и этот инструмент

Воздействие на гайки и болты высоких температур

Как вариант можно использовать нагрев для снятия детали. Возьмите паяльную лампу и прогрейте с её помощью крепление

Важно нагреть лишь одну сторону болта или гайки, чтобы она расширилась от высокой температуры и повредила слой ржавчины. Если такого инструмента под рукой не оказалось, можно использовать обыкновенную свечку. После нагрева облить деталь холодной водой, а затем снова взять в руки ключ

Единственный минус таких методов состоит в том, что они портят закалку металла

После нагрева облить деталь холодной водой, а затем снова взять в руки ключ. Единственный минус таких методов состоит в том, что они портят закалку металла.

Не используйте этот метод вблизи огнеопасных предметов и резиновых прокладок

Как открутить отвёрткой с помощью смеси масла для КПП и ацетона

Эффективной является смесь, приготовленная собственными руками. Она состоит на 50% из масла для АКПП и на 50% из ацетона. Использовать смазку необходимо несколько раз на протяжении нескольких часов, каждый раз оставляя её минимум на 40 минут. Иногда болт предназначается для отвёртки, в таком случае возьмите этот же инструмент или зубило и молоток. Затем с помощью ударов постарайтесь расшатать крепёж. Если вы не боитесь экстремальных методов, используйте цинк либо серную кислоту. Изначально необходимо сделать небольшой бортик из пластилина или воска вокруг крепежа. Затем в образовавшееся углубление положить кусочек цинка, сверху налить химический элемент. Через сутки проблема будет решена. Таким же образом можно открутить прикипевший винт на смесителе.

Закручивание до упора

Немаловажным способом является так называемый «метод от противного»: чтобы расшатать крепление прикипевшей детали, стоит не откручивать её, а наоборот, попытаться закрутить потуже, до конца. Так ход болта или гайки станет более свободным, что в конечном итоге поможет в снятии ржавого крепления.

Полный демонтаж

Если все эти способы оказались безрезультатными, то крепление нужно будет разрушать. Сделать это можно несколькими способами. Если вы работаете с болтом, нужно его высверлить и нарезать новую резьбу. Также можно использовать специальный инструмент, например, съёмник гаек. Он затягивает деталь, под давлением она трескается, благодаря чему гайка может быть снята обычным ключом. Наиболее радикальным способом является применение болгарки. Достаточно просто распилить болт вдоль, используя диск по металлу.

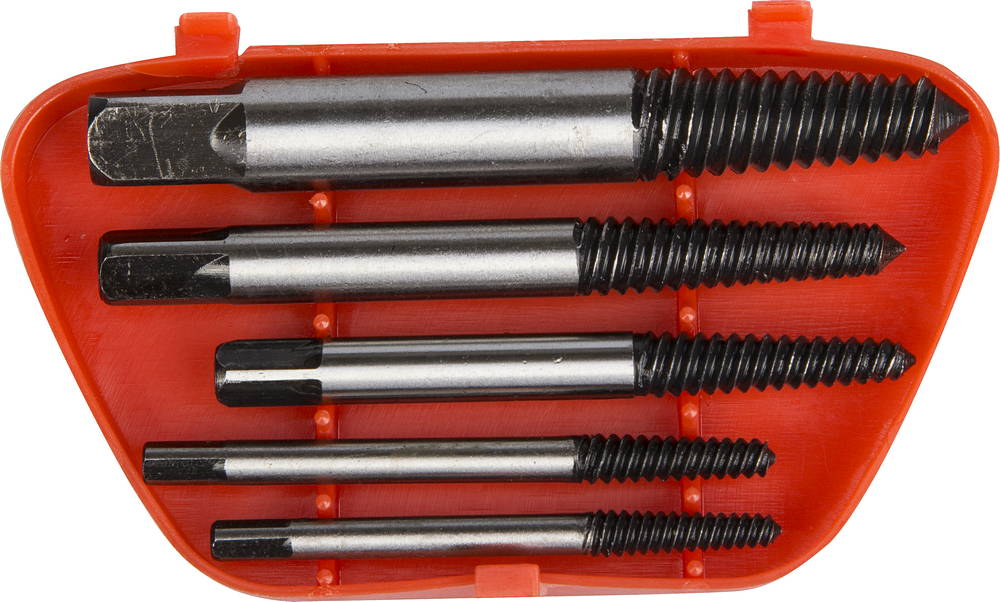

Наборы экстракторов

В набор для выкручивания сломанных болтов обычно входит несколько деталей. Во-первых, это, конечно, приборы различного диаметра определенного вида. В зависимости от выбранного варианта, это может быть в среднем от 5 до 8 стержней в наиболее часто применяемой толщиной. Во-вторых, для удобства использования в набор часто включают специальные втулки, которые помогают при выкручивании обломков. Их насаживают на обратный рабочему конец так, чтобы состыковать грани и легко провернуть приспособление для выкручивания. В-третьих, некоторые наборы для высверливания болтов имеют несколько подходящих сверл и направляющих втулок.

Однако зачастую можно приобрести экстракторы для удаления обломанных болтов поодиночке, чтобы в случае излома при починке можно было заменить его на идентичный.

При изломе какого-либо соединения экстрактор для выкручивания сломанных болтов придется весьма кстати. Он поможет максимально легко и удобно извлечь обломок, не повреждая уже существующую резьбу.

На практике часто используют и другие подручные способы: удаление крепления с помощью молотка и зубила, высверливание или приварка рычага. Однако применение экстрактора для извлечения болтов является наиболее продуманным, воспользоваться которым может даже новичок.

Характеристики токарных станков ТВ 4

Токарные станки ТВ 4 отличается надежностью и долговечностью. Станок имеет массу 280 килограмм, что намного меньше веса профессионального оборудования. По габариту устройства составляют 1100 x 470 x 1020 миллиметров (сначала указывается длина, дальше ширина, затем высота). Станок оборудован электрическим приводом, мощность которого составляет 600 Ватт.

Над станиной возможна установка детали с диаметром до 20 сантиметров, диаметр точения над нижней частью суппорта устройства составляет 12,5 сантиметров.

При помощи станка можно делать прутки диаметром до 15 миллиметров. Расстояние между центрами учебного оборудования составляет 25 сантиметров или 350 миллиметров. Шпиндель станка может вращаться с частотой от 120 до 710 оборотов за минуту.

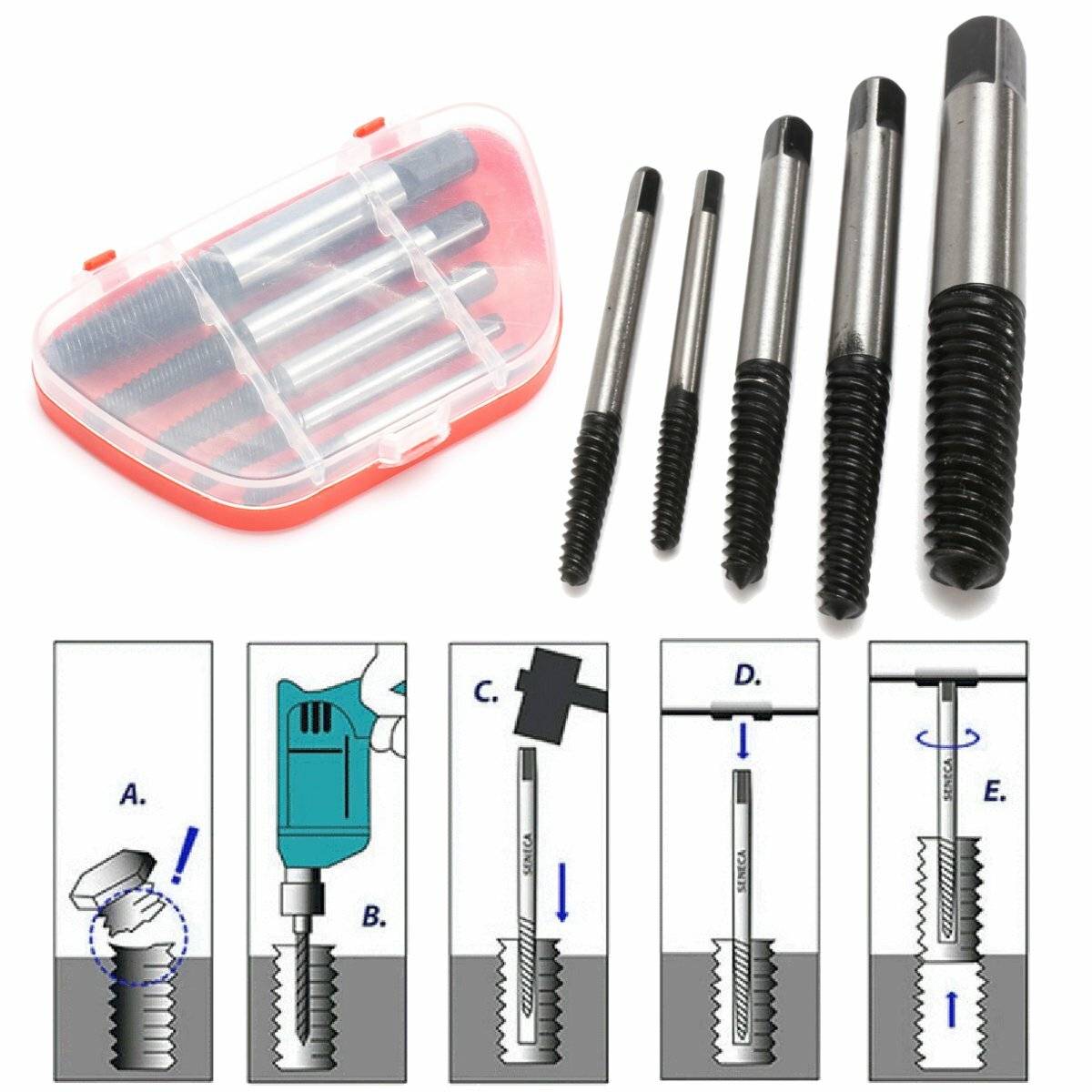

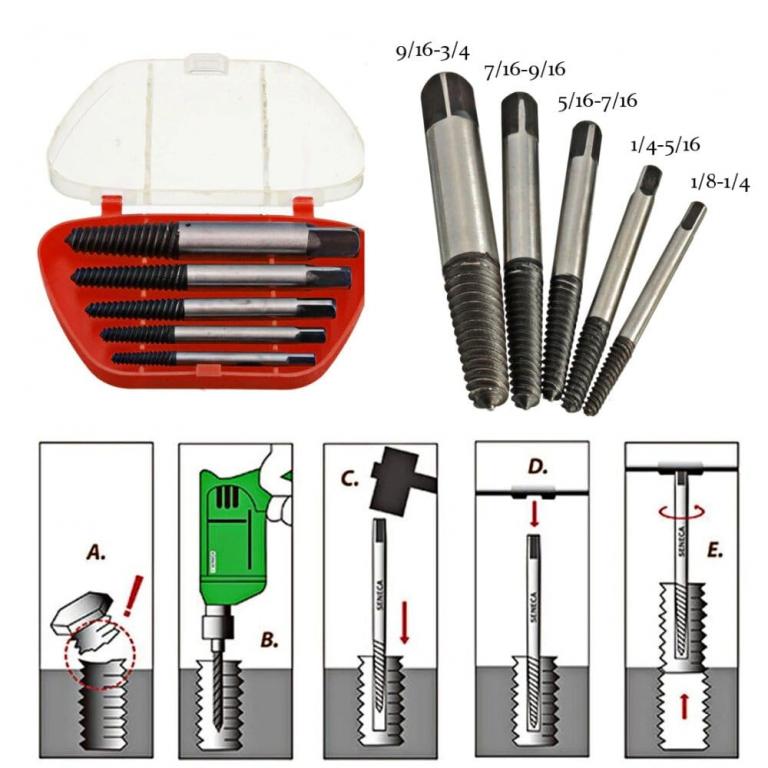

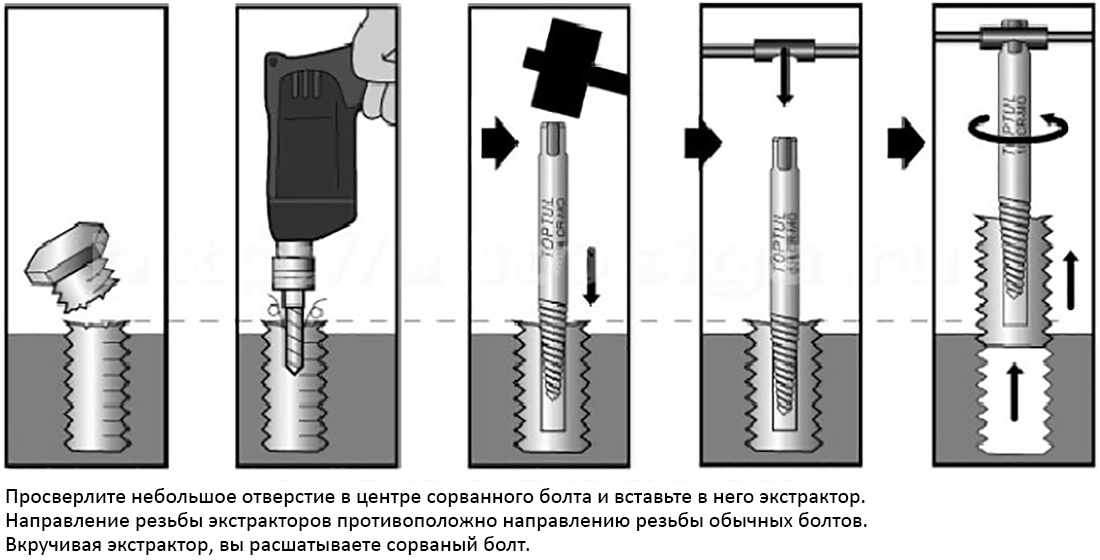

Принцип извлечения сломанных болтов

Удалить из конструкции застрявший крепежный элемент при помощи вывертыш, под силу даже новичку. Главное — следовать технологии извлечения, которая пошагово описана ниже.

В первую очередь необходимо накернить отметку в центре сломанной шпильки, посредством кренера и молотка.

После это нужно просверлить отверстие, в которое будет вкручиваться приспособление.  Стоит учитывать, что диаметр отверстия должен соответствовать диаметру экстрактора. Выполнять следует все тщательно и аккуратно, чтобы не сместить отверстие от центра. Помочь в этом может специальная направляющая втулка, которая предусмотрена в комплекте инструментов.

Затем выполняем установку экстрактора в проделанное отверстие, а чтобы надежно его зафиксировать подбиваем молотком и киянкой. Далее выполняем вкручивание экстрактора в отверстие сломанного болта, для этого можно воспользоваться гаечным ключом или воротком метчика. После того, как почувствовали упор, можно приступать к выворачиванию болта.

После выкрутки изделия, экстрактор следует аккуратно снять так, чтобы не навредить граням клинового инструмента. Если же это винтовая модель приспособления, то болт просто откручивается. Для  снятия можно воспользоваться пассатижами и гаечным ключом.

Но технология выкручивания детали может немного разниться из-за того, в каком месте произошел слом болта.

Ниже плоскости конструкции

Чтобы извлечь такую часть крепежа, сперва нужно в образовавшуюся глубину установить втулку, диаметр которой будет соответствовать отверстию.  После этого просверливаем отверстие достаточной глубины. При большом диаметре застрявшего крепежа сперва используем сверла меньших размеров для рассверливания. Затем выполняем вбивание стержня и установку втулки для выкручивания детали.

Выше плоскости конструкции

В таких случаях  использование инструмента осуществляется по аналогии с предыдущим случаем.  А именно изначально направляем и устанавливаем втулку, и только потом просверливаем отверстие, куда будет вбиваться стержень, посредством которого будет извлекаться сломанный болт.

На одном уровне с плоскостью конструкции

В таких случая обязательно использование кернера, для наметки центра будущего отверстия. Наметив, просверливаем отверстие, вставляем экстрактор и выкручиваем шпильку. После этого сверлится отверстие, в которое вставляется стержень и выкручивается обломок.

Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать

Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.

Используются экстракторы для выкручивания сломанных болтов с таких деталей:

• Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов

• Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы

• Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
• Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
• Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
• Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
• Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей

В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.

Преимущества использования инструмента

В отличие от тщетных попыток выкрутить вклинившуюся сломанную деталь вручную, использование экстрактора имеет несколько неоспоримых преимуществ.

• Инструмент очень прост в использовании. Чтобы им воспользоваться, не нужно обладать какими-то особыми навыками в области ремонта.
• Наборы экстракторов имеют доступную стоимость, поэтому их себе может позволить каждый.
• В комплект входят все доступные экстракторы различного размера и диаметра.
• При использовании данного инструмента можно очень быстро выкрутить любую поломанную крепёжную деталь, застрявшую в предмете, мебели, технике или автомобиле.
• Если приобретать качественные инструменты, изготовленные из прочной стали, вероятность поломки экстрактора в процессе выкручивания застрявшей детали будет сведена к минимуму.

Конечно, нужно учитывать, что далеко не каждый болт можно вытянуть при помощи данного инструмента. Главное правило, которое следует соблюдать, заключается в том, что тело застрявшей детали обязательно должно быть на порядок мягче, чем материал, из которого изготовлен инструмент. Поэтому лучше всего приобретать качественный набор в специализированном магазине.

Экстрактор: как извлечь поврежденный крепеж

Нередко случаются ситуации, когда при монтаже срываются шлицы на шляпке самореза или из-за чрезмерного усилия при заворачивании обламывается шестигранная головка болта. В таком случае, можно взять плоскогубцы захватить выступающую часть крепежа и постараться выкрутить или прибегнуть к кардинальным мерам, таким как болгарка или монтировка, а можно воспользоваться более деликатным инструментом, о котором сегодня пойдет речь. Экстрактор — приспособление, которое поможет за считанные минуты решить проблему с поломанным крепежом, аккуратно извлечь его, имея в арсенале только дрель-шуруповерт.

Секрет экстрактора кроется в наличии метчика конической формы, который нарезает «левую резьбу». Подавляющая часть резьбовых крепежных изделий имеет резьбу правого хода, а усилия, которое создается упором левосторонней резьбы хватит, чтобы сдвинуть с места проблемный винт или саморез. Экстрактор не является новинкой или чудо инженерной мысли, но он способен значительно облегчить работу домашнего мастера, не говоря уже о плотниках, сборщиках мебели и профессиональных механиках.

Стоимость набора экстракторов не высока, а пользу от применения трудно переоценить, особенно, когда нужно разобрать ответственную конструкцию, не повреждая её.

Лучше выбирать двусторонний экстрактор, со сверлом на одном конце и метчиком на другом. Всю работу можно сделать, поменяв в сверлильном патроне рабочую сторону оснастки, не потребуется искать подходящее по размеру сверло.

Закаленная сталь — лучший материал для изготовления экстрактора, но при работе даже с самым качественным изделием не нужно торопиться, следует придерживаться технологии.

Чтобы траектория сверления в крепеже была четко по центру, желательно сделать риску конической формы, для этого понадобиться керн и молоток.

Экстрактор по диаметру не должен совпадать или быть больше диаметра крепежа. Наилучшим соотношением извлекаемой заготовки и экстрактора считается ½ или ¼. Поэтому мы реккомендуем приобретать экстракторы в наборах. В экстракторе совмещенном со сверлом, режущая часть будет иметь левый заход, это нужно учитывать, включить дрель на реверс.

После того как просверлите поврежденное изделие, аккуратно закручивайте экстрактор пока резьбовая часть максимально не погрузится в крепеж.

Далее следует плавно наращивать усилие на шуруповерте или дрели, в определенный момент проблемный шуруп начнет движение по своей резьбе и выкрутится.

Не нужно прикладывать силу, если движение крепежа не началось. В такой ситуации, усилие можно увеличить воспользовавшись экстрактором большего диаметра.

При резком радиальном движении всегда есть вероятность срыва резьбы, поломки крепежа или самого экстрактора.

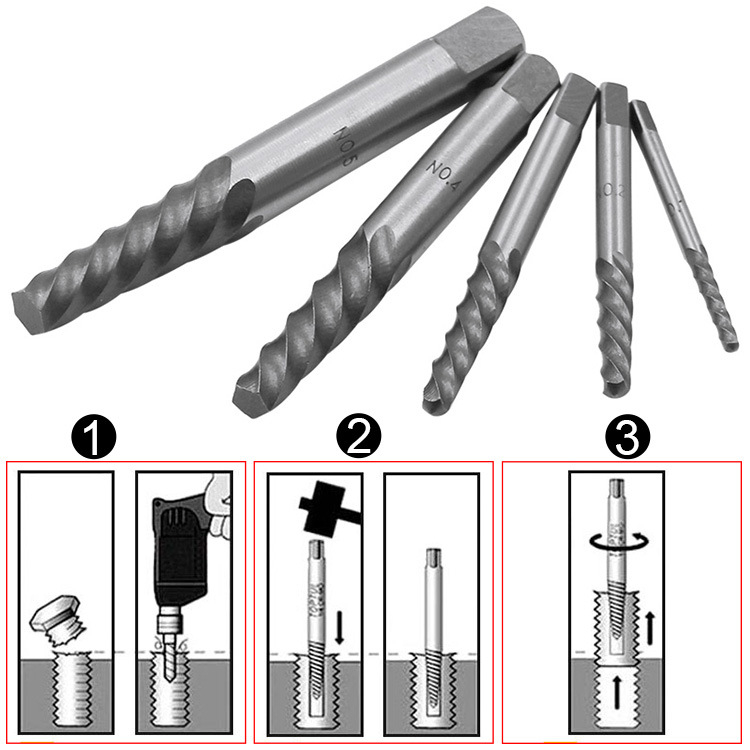

Что такое экстрактор — конструкция и виды

Экстрактор — это полезный инструмент, который предназначен для выкручивания деформированных резьбовых соединений. Конструктивно инструмент представляет собой бородок или добойник, который состоит из двух частей:

• Рабочая — имеет клиновидную резьбу, которая нарезана в левую сторону (для крепежей с левой резьбой применяются устройства с правой резьбой)
• Хвостовик — шести- или четырехгранная форма, которая нужна для подсоединения дополнительного инструмента воротка, плашкодержателя или шуруповерта

Производители выпускают разных размеров экстракторы, что актуально, так как резьбовые соединители имеют разные диаметры. Именно поэтому экстракторы продаются наборами, что позволяет при необходимости, когда надо выкрутить сломанный болт, воспользоваться подходящей насадкой. Наиболее популярными являются размеры экстракторов от М1 до М16.

Устройства отличаются по конструкции, и они бывают:

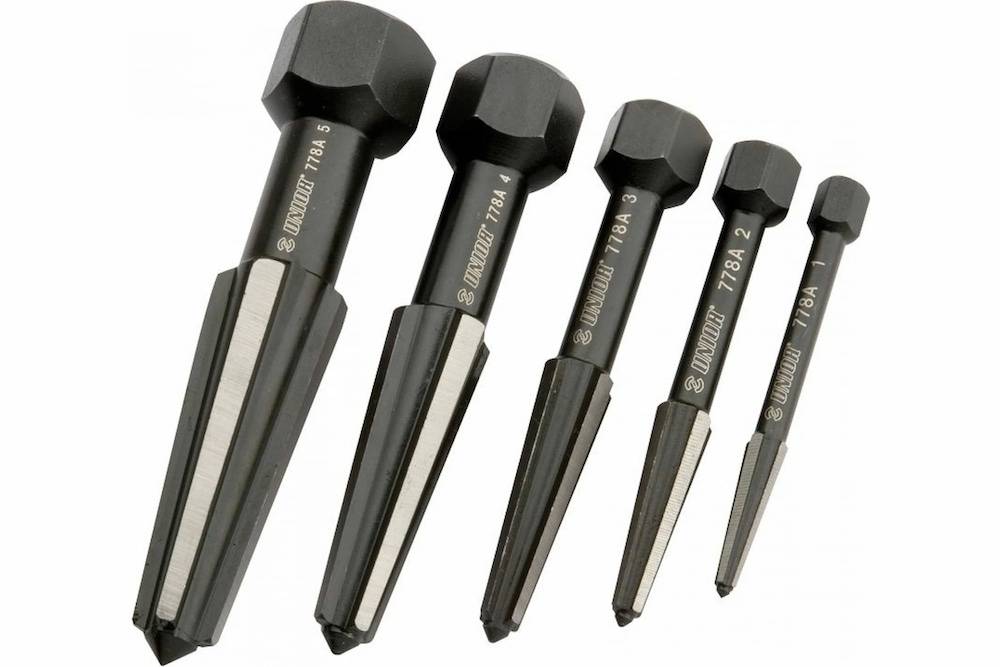

1. Клиновидными — имеют вид конуса без резьбовых граней. Принцип их работы заключается в том, что в застрявшей части болта просверливается отверстие. Диаметр сверлимого отверстия должен быть таким, чтобы экстрактор плотно вошел в зацепление с застрявшим болтом. Насадка слегка вбивается в просверленное отверстие, а затем выполняется вывинчивание застрявшего болта при помощи воротка. Инструмент прост в применении, однако для достижения положительного результата, следует сверлить отверстие в застрявшем болту строго по центру. Смещение отверстия приводит к тому, что можно сломать инструмент
2. Спиральными или резьбовыми — имеют клиновидную форму стержней с резьбовыми или спиралевидными гранями. Отличие между спиральными и резьбовыми скрывается в надежности зацепления. Принцип работы таких устройств заключается в том, что предварительно высверливается отверстие в застрявшем крепежном соединении, а затем в направлении против часовой стрелки происходит завинчивание стержневого экстрактора. После надежного зацепления стержня, происходит вывинчивание застрявшего болта. Если застрял болт с левой резьбой, то необходимо использовать экстракторы с нарезкой граней в правом направлении, то есть наоборот
3. Стержневыми — имеют укороченную форму рабочей части, которая состоит из прямых граней и с перпендикулярными прорезями. Экстракторы стержневого типа напоминают метчики для нарезания резьбы на гайках. Принцип работы таких устройств также аналогичен метчикам. Керном ставится отметка по центру, после чего завинчивается стержневой экстрактор в направлении против часовой стрелки. Как только грани насадки зацепляются с застрявшим болтом, происходит заклинивание с последующим его вывинчиванием

Наиболее популярными являются модели спирального типа. Для изготовления устройств используется высокопрочная легированная сталь, отчего и стоимость инструментов соответствующая. Самыми дешевыми являются клиновидные экстракторы, однако они не эффективны в таких ситуациях:

• Когда отсутствует пространство для того, чтобы забить в отверстие клин
• Когда удары молотком могут нарушить целостность всего устройства, в которое завинчен отломанный болт

Спиральные устройства исключены недостатков клиновидных экстракторов, однако для их использования, предварительно требуется просверлить отверстие. Если отломанный болт находится в труднодоступном месте, и подлезть к нему дрелью невозможно, то применяются стержневые экстракторы. Стержневые устройства имеют хвостовики шестигранной формы для закрепления в патроне дрели или шуруповерта.

https://youtube.com/watch?v=7r4_2QDN1RM%3F

Это интересно! Следует понимать, что экстракторы применяются в самых крайних случаях, когда на болте оторвана шляпка заподлицо. Если слизаны грани шляпки, то выкрутить болт можно при помощи специальных зажимных клещей — ручные тиски.

Эффективные способы, как выкрутить сломанный болт

Существует несколько способов как выкрутить сорванный болт, однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

Очистка места работы от грязи, масла и т. д.

Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали (резина, пластик, ткань и т. д.).

Как выкрутить болт, если он сломался выше резьбовой поверхности

1. Если вам удалось уже хоть немного “сорвать” резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт. Поговаривают, что существуют так называемые “агрессивные клеи”, которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

1. В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
2. Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
3. Третий способ извлечь обломок болта, который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру

Когда “тела” сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или “прогонять” старую. Если у вас есть “экстрактор” с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи. И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой

Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто

И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто.
