Эхолот Humminbird Helix 5

Содержание

1. Helix 12: описание технологии CHIRP
2. Helix 12: AutoChart Live
3. AutoChart Pro — продвинутая картография
4. Функции встроенного GPS Humminbird Helix 12
5. Режимы сканирования SI, DI, Sonar. Разделение экрана
6. Другие возможности Humminbird Helix 12
7. Скриншоты Helix 12

Друзья, перед вами вторая часть обзорной статьи по эхолоту Humminbird Helix 12. В первой части я рассказал о том, как мы адаптировали прибор к использованию в ПВХ лодке, с какими трудностями пришлось столкнуться, затронул некоторые принципы работы бокового сканирования, а также рассказал, как работаю с ним я

Сегодня я расскажу о том, что такое технология CHIRP и почему важно, чтобы эхолот ее поддерживал, о возможностях эхолота в картографии и навигации, приведу примеры работы с разными режимами сканирования, чтобы было понятно, почему имея боковой обзор, мы все равно, чаще всего, располагаем на экране отображения всех трех режимов. А также приведу примеры скриншотов и попробую их разобрать

Установка в лодке

После того, как выбраны все основные настройки, можно приступать к установке эхолота в лодке. Определяя место для крепежа головной части (экрана) помните, что он должен располагаться на расстоянии вытянутой руки от вас, чтобы было удобно наблюдать за показаниями прибора, не отвлекаясь от других дел. Самое главное при установке выбрать ровную площадку и надежно закрепить держатель монитора. В первую очередь крепим стационарную часть на шурупы, а к ней уже при помощи зажимного винта монтируем ответную часть поворотного механизма.

Далее к экрану подключаем шлейф-кабель и соединяем его же с кабелем, идущим от датчика эхолота. Последний закрепляем на держателе и устанавливаем на транец лодки посредством струбцины и регулируем по высоте, чтобы он не выходил за нижний край. В самом конце подключаем питание эхолота. Для удобства и безопасности лучше уложить аккумулятор и все провода компактно таким образом, чтобы все это не мешало перемещению рыбаков по лодке.

Теперь можно включить прибор и проверить его работу. По месту уже подстраивают аппарат под конкретные окружающие и погодные условия, регулируют подсветку и другие параметры. На этом наши «мучения» окончены, осталось только поймать крупную рыбу. Хороших вам уловов и удачи на водоёмах!

Что будет если направить плоскость датчика вертикально ?

Можно ли «засечь» рыбу? Ничего не будет. Эхолот просто перестанет воспринимать пространство, в котором он работает, импульсу не отчего будет отразиться, так как исчезнет дно. То есть для этих целей классический лодочный эхолот точно не подойдет. Существуют специальные модели эхолотов для такого бокового просмотра. Например Humminbird Fishin’ Buddy 140cx.

И в заключение: — Берегите свой эхолот. Два самых распространенных повреждения эхолотов, это повреждение датчика. Удар винтом мотора лодки и трение датчика о дно водоема при приближении к берегу. При высокой скорости движения катера, иногда ломаются крепежи. Хранить устройство лучше в прочном ящике с крышкой или специальном боксе.

http://www.humminbird.ru/katalog/seriya_helix/ekholot_humminbird_helix_12x_chirp_si_gps/http://humminbird.pro/blog/settings/http://sonarmaster.ru/sonars/working-sonar/

Эхолот Humminbird PiranhaMAX 180 (обзор)

Данное устройство зарекомендовало себя как один из лучших эхолотов бюджетной категории благодаря высокой мощности и многофункциональности.

Модель трёхлучевая, что обеспечивает очень хороший обзор толщи воды. Угол излучения одного луча составляет 20°, двух других – по 35°. Рабочая частота – 200 и 455 кГц соответственно. Мощность данного эхолота составляет 200 Вт, максимальное значение доходит до 1600 Вт. Эхолот оснащён монохромным четырёхдюймовым дисплеем с разрешением 240х160 пикселей.

Обнаруженная в воде рыба отображается на экране в виде заполненного (в узком луче) или пустого (в широком луче) символа. Также модель имеет подсветку для более комфортного использования прибора в темное время суток.

Эхолот поддерживает несколько полезных функций, среди которых:

• Fish ID (определение размера рыбы);
• Zoom (увеличение изображения);
• Structure ID (отображение структуры дна);
• Bottom Black View (отображение дна водоема в виде черной полоски).

Данная модель может похвастаться также наличием специальной звуковой сигнализации, которая может оповещать рыбака о достижении нужной глубины или, к примеру, обнаружении рыбьей стаи. Также прибор умеет измерять температуру воды.

Humminbird PiranhaMAX 180 поставляется в следующей комплектации: непосредственно сам эхолот, датчик с кабелем в 6 м длиной, кабель питания устройства, инструкция и ряд крепежных элементов для прибора.

Цена эхолота Humminbird PiranhaMAX 180 составляет 250-300 долларов.

Общие рекомендации по настройке эхолота Humminbird

• Производитель предлагает много разных серий и моделей эхолотов, отличающихся между собой техническими характеристиками. Соответственно каждая конкретная модель требует определенной настройки и подхода в целом. Скачайте русифицированную версию инструкции именно для вашего эхолота Humminbird.
• Да экспериментам – не нужно бояться сделать хуже. Если что-то пойдет не так и эффективность работы эхолота с настройками пользователя снизится, можно всегда вернутся к заводским.
• Определяем особенности ловли. Если ловля производится на глубине 5-8 метров, исследовать водные просторы нужно именно на этом расстоянии. Только с помощью ручных настроек можно добиться максимально точного результата и четкого отображения картинки.
• Настройка критериев чувствительности прибора – единственно правильного показателя для всех без исключения условий ловли не существует. Настройку нужно производить в процессе эксплуатации, начиная с 75% и постоянно регулируя с целью найти оптимальный показатель.
• Настройка цветовой гаммы – методом проб и ошибок выбирается оптимальный показатель, при котором изображение максимально четкое.
• Шумоподавление и очистка изображения – данные настройки желательно выставить на самый нижний уровень. Таким образом, пользователь получит наиболее качественное изображение.

Что там внизу? Эхолот подскажет!

Данные общие рекомендации помогут новичкам с легкостью решить первые трудности, связанные с эксплуатацией эхолота. Следует помнить, что идеальных настроек не существует. Оптимальные показатели устанавливаются исходя из множества факторов: глубина, особенности дна, погодные условия и другие.

• https://www.youtube.com/embed/5KXrOPDEB34
• https://www.youtube.com/embed/IaiPnw8RprE
• https://www.youtube.com/embed/PF1Zewkdilk
• https://www.youtube.com/embed/OVBpuduKa6s
• https://www.youtube.com/embed/-ZaHBbY6UD8
• https://www.youtube.com/embed/NJm6F6WERVE
• https://www.youtube.com/embed/vE74lNeNIgs
• https://www.youtube.com/embed/dTFYJI_zCW8
• https://www.youtube.com/embed/IOb1PpNf7Rw
• https://www.youtube.com/embed/xvK8UmKJFOc
• https://www.youtube.com/embed/9WI5ZK8gBUo
• https://www.youtube.com/embed/0LP_Litb-CA
• https://www.youtube.com/embed/quGRkUKSlX0
• https://www.youtube.com/embed/Bdvv3ToeDng
• https://www.youtube.com/embed/YseZnCK4jZU
• https://www.youtube.com/embed/1roVKpzz1NU
• https://www.youtube.com/embed/FphDQEJ6Lcs
• https://www.youtube.com/embed/CYFj25Xbc00
• https://www.youtube.com/embed/bXNZ247BLOc
• https://www.youtube.com/embed/xkVHQ67Zp0w
• https://www.youtube.com/embed/2EG05hbEZPM
• https://www.youtube.com/embed/Mwc8T3kx-OI
• https://www.youtube.com/embed/ByKBpiectJc
• https://www.youtube.com/embed/5Sgavm2KKcw
• https://www.youtube.com/embed/gnn0bdsTqBg
• https://www.youtube.com/embed/p0yBevftIlo
• https://www.youtube.com/embed/MmSJAq5BosE
• https://www.youtube.com/embed/dsiMCmZkjsk
• https://www.youtube.com/embed/-jiU6V5ebB8
• https://www.youtube.com/embed/gUJ5ccUy6Gc
• https://www.youtube.com/embed/9XeQOkDRuIA
• https://www.youtube.com/embed/1SwlxHwL7MA
• https://www.youtube.com/embed/yfRdYkbpUys

HUMMINBIRD Matrix 47 3D, основные характеристики

• Полная влагозащита;
• Система идентификации рыбы;
• Функция поворота 3D-изображения;
• 4 режима увеличения изображения;
• Удобное меню и простой интерфейс.
• Функция «заморозки» 2D-изображения;
• Возможность настройки скорости отображения;
• Обширный обзор дна водоема с 3D-отображением;
• Настройка прибора для работы в пресной или соленой воде;
• Высококачественный дисплей, подсветка для ночной ловли;
• Звуковая сигнализация при обнаружении рыбы в толще воды;
• Функция записи маршрута лодки, возможность определения средней скорости передвижения судна (при наличии дополнительного датчика);Может подключаться к компьютеру (для копирования данных по маршруту и обновления программного обеспечения устройства).

Источник

Вам будет интересно узнать:

Как быстро отремонтировать эхолот.

Как работает эхолот.

Частоты и лучи.

Современные эхолоты сегодня.

Как правильно настроить эхолот.

Чем отличаются эхолоты.

Дисплей цветной или монохромный

Что такое термоклин.

Что такое кавитация.

Как выбрать эхолот.

Как устроен датчик эхолота.

Как правильно установить датчик.

Рассчёт ёмкости аккумулятора.

Скачать инструкции по установке.

Контакты по ремонту.

Задайте вопрос специалисту.

Частота обновления данных с датчика – до 40 раз в секунду. Датчик способен работать на скорости лодки до 120 км/ч. Устройство снабжено звуковой сигнализацией в случае обнаружения рыбы или достижения заданной глубины.

Стоимость эхолота – около 500 долларов.

Эхолот Humminbird Helix 5x di представляет собой четырёхлучевой эхолот с датчиком XNT 9 DI T, крепящимся на транец. Сонар способен охватывать зоны от 16° до 75° в зависимости от используемой частоты.

Максимальная глубин сканирования составляет 200 м в обычном режиме и 100 м в режиме Down Imaging. Мощность сонара – 500 Вт (в импульсе 4000 Вт).

Устройство снабжено дисплеем с разрешением 800 на 480 точек, отображающим информацию оттенками серого цвета. Стоимость устройства – 350 долларов.

Эхолот Humminbird Helix 5x si gps представляет собой расширенную версию Helix 5, снабженную боковым датчиком и модулем GPS.

В качестве датчика используется XNT 9 SI 180 T, имеющий стандартные частоты (200, 83 и 455 КГц) с углами охвата от 20° до 85°. Максимальная глубина сканирования составляет 450 м в обычном режиме и 36 м в режиме Side Imaging.

Стоимость устройства – 650–700 долларов.

Рассмотрим, как настроить эхолот Humminbird.

• Вначале производится настройка глубины, на которой будет производиться ловля рыбы. При этом датчик следует настроить на глубину на 5–7 метров меньше, чем предполагаемая глубина рыбалки.
• Настройка параметров чувствительности. Обычно рекомендуемое значение чувствительности составляет 75%. Необходимо вручную менять это значение (как в большую, так и в меньшую сторону), пока изображение не станет наиболее приемлемым для восприятия.
• Настройка шумоподавления. Рекомендуется начинать настройку с наименьших значений, постепенно их увеличивая, пока не будет достигнута картинка максимальной чёткости.
• Осуществляется настройка визуальных характеристики дисплея – палитры и яркости. Здесь всё зависит от индивидуальных предпочтений.

Настройка эхолота завершена, теперь им можно пользоваться.

Эхолоты Humminbird являются простыми и надёжными в эксплуатации устройствами, обладающими широким спектром возможностей. Для каждого конкретного случая рыбалки, в зависимости от типа водоёма и объекта ловли, можно максимально оптимизировать работу устройства. Сделать это можно, либо применив различную материальную базу (используя разные датчики), либо произведя тонкую настройку эхолота.

Эхолоты Humminbird

Компания Хамминберд работает над выпуском эхолотов уже более четырёх десятков лет. В настоящее время Humminbird выпускает большое количество различных эхолотов от дешевых бюджетных вариантов до профессионального оборудования, способного выполнять сложные задачи. Большая часть продукции компании оснащается точными GPS-приёмниками, способными работать с картами Navionics. Эхолоты Humminbird могут использоваться совместно с радарами, системами AIS, различными типами станций слежения и т. д. Продукция Humminbird использует передовые технологии, которые постоянно совершенствуются. Это позволяет компании занимать одни из ведущих позиций в сфере выпуска устройств эхолокации.

Garmin Echo 500c

Более крупный эхолот с широким и цветным 5-дюймовым дисплеем.

Именно эта модель предусматривает возможность сканирования на глубине до 580 м.

Мощность передатчика тоже максимальная среди рассматриваемых моделей Garmin Echo – 500 Вт.

Эхолот стабильно выдает чёткое изображение, которое хорошо различимо даже при ярком солнце.

Крепится прибор также к транцу лодки или на троллинговый мотор.

Если вас интересует информация, связанная с лодочными эхолотами, советуем вам нашу статью про выбор эхолотов для лодки. Там вы найдете более подробный анализ параметров эхолотов, рейтинг эхолотов, интересные видео и другое.

Автор статьи: Иванов Виталий Леонидович, 2021 год.

Настройка параметров

Прежде чем приступить к работе, необходимо настроить эхолот. Все аппараты, поставляемые на российский рынок, имеют заводские настройки. В первую очередь пользователи обычно задают родной язык: кнопка MENU – SETTING – SYSTEM – LANGUAGE. Настройки любого устройства – дело индивидуальное. Приведем лишь стандартный вариант конфигурирования данного девайса:

• Язык – русский;
• Контраст – выбираем «по вкусу»;
• Бипер – ВКЛ.;
• Симулятор – ВКЛ. Так можно будет увидеть, как отображаются различные элементы на дисплее эхолота. После изучения основных изображений обязательно выбираем значение этого пункта ВЫКЛ, чтобы не ловить рыбу, используя стимулятор.

Далее в пункте меню MENU выбираем по порядку:

• Чувствительность – лучше оставить АВТО;
• Глубина – задаем метры вместо футов;
• Зум – оставляем ВЫКЛ;
• Прокрутка – выбираем среднее положение.

• Глубина – значение ВЫКЛ.;
• Рыба – ставим ВКЛ.;
• Батарея – задаем уровень сигнализации о разряде аккумулятора (2А);
• Мель – чаще всего, когда ловят на мелководье, ставят ВЫКЛ или 1.0М.

• Белая линия – выставляем ВКЛ.;
• Значки рыб – ставим значок с цифрой на белом фоне и рыбкой;
• Автоусиление – выбираем среднее;
• Луч – узкий;

• Температура воды – оставляем АВТО. В этом режиме температура воды будет выводиться на экран только тогда, когда датчик эхолота будет находиться в воде;
• Батарея – показывать;
• Размер – малые.

• Температура – задаем градусы Цельсия (°С);
• Глубина – выбираем метры (М).

Модели категории премиум

В данном разделе не будем описывать функциональный спектр возможностей приборов, так как здесь все на высшем уровне — и качество поступающего сигнала, и показатели мощности спец. приемника. На высоте здесь и сама чувствительность передатчика.

Обсуждая эхолоты спец. категории «премиум», отведем доп. функционалу и так называемым «наворотам» больше внимания. Итак, элитные модели порадуют своих владельцев:

• крупным сенсорным экраном, который отличается высоким разрешением;
• встроенным мощным GPS-приемником, который отличается своей высокой точностью;
• обработкой сигнала по современному цифровому принципу;
• прогрессивной спец. технологией CHIRP, сканированием переменночастотными лучами;
• спец. моторами троллинговыми;
• технологией Cross Touch, под которой подразумевают спец. возможность управления экраном-сенсором;
• возможностью подключения доп. датчиков;
• опцией сохранения полученных сонаром сведений;
• функцией редактирования спец. карт Navionics и возможностью их быстрой загрузки.

Но перечисленный выше спектр возможностей неполный. Пользователь элитного гаджета также сможет:

• просматривать картографические данные в 3D-формате;
• использовать Ethernеt-подключение;
• подключать в любой момент радар и спец. систему, сигнализирующую о риске возникновения столкновений;
• записывать и сохранять маршруты, а также трековые разноплановые точки;
• очищать картинки, используя спец. технологию SwitchFire;
• подключать карты спец. формата MMC благодаря наличию двух специальных слотов.

Немаловажно и то, что эти гаджеты производятся именно в США, а не в Китае. По крайней мере, именно так единогласно утверждают все продавцы. Как видим, моделей эхолотов сегодня существует множество

Раздумываете над тем, покупать humminbird 220, humminbird 240 или humminbird fishin buddy? Прежде, чем принять решение о покупке humminbird fishfinder, изучите внимательно характеристики понравившихся вариантов для того, чтобы приобрести максимально подходящий под ваши требования эхолот

Как видим, моделей эхолотов сегодня существует множество. Раздумываете над тем, покупать humminbird 220, humminbird 240 или humminbird fishin buddy? Прежде, чем принять решение о покупке humminbird fishfinder, изучите внимательно характеристики понравившихся вариантов для того, чтобы приобрести максимально подходящий под ваши требования эхолот.

http://fisher-book.ru/408-obzor-i-otzyvy-po-ekholotam-humminbirdhttp://www.fishingsib.ru/forum/threads/18/15415/http://dronreview.ru/obzor-eholotov-humminbird/

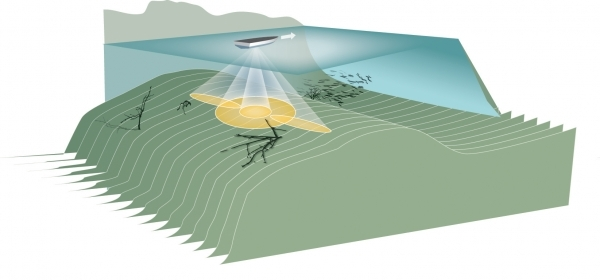

Режимы сканирования SI, DI, Sonar. Разделение экрана

Имея функцию бокового обзора, не стоит думать, что остальные режимы сканирования не имеют смысла — это далеко не так и является распространенным заблуждением тех, кто не имел в пользовании структурник. Например, один мой товарищ, при совместной рыбалке, практически, возмущался, что заходя в береговой коряжник я совсем убирал боковой обзор, переключаясь на нижний скан. Ему казалось, что боковой обзор не может показывать хуже, на нем же так хорошо все видно. Позже он все понял.

Приведу пример:

проходя через эту поляну с какими-то интересными выступлениями над дном, в режиме только бокового сканирования, нам не сразу стало понятно, что под нами поляна с пеньками. Может быть догадки такие и были, и тем не менее мы сразу переключились на тройной экран. В окошке нижнего сканирования мы увидели те самые пеньки достаточно четко и все догадки смело моментально.

Дальнейшее узучение места показало, что данный участок акватории, представляет собой бывший прибрежный участок затопленного русла мелкой реки, которое находится поблизости. Раньше неподалеку текла речка, а вокруг был небольшой лес. Сегодня это фоновая глубина 8 метров со свалами в русло до глубины 11 метров.

Или другой пример:

в условиях прохода через окна берегового коряжника, меня в первую очередь интересует то, что находится подо мной, ведь именно здесь будут проходить мои приманки. А на картинке выше, яркий пример полезного сочетания двух режимов SI и DI: на боковом сканере я вижу скопление рыбы на пройденном участке. Та рыба, что придерживается верхней части свала — более мелкая и стоит чуть левее, в то время как та, что стоит под свалом — более крупная и стоит правее. Картинка DI, в этом случае, помогает мне увидеть их всех вместе и соотнести размеры этих рыб. Как показала дальнейшая рыбалка — силуэты крупных рыб принадлежат крупному сазану, силуэты более мелкие — среднему лещу.

Иногда, просто удобно посмотреть на отображение в правильной плоскости:

Другими словами, очень часто, дополнительные режимы сканирования — необходимы в поиске нужной рыбы и изучении акваторий. Следует помнить об этом и использовать возможности прибора по максимуму.

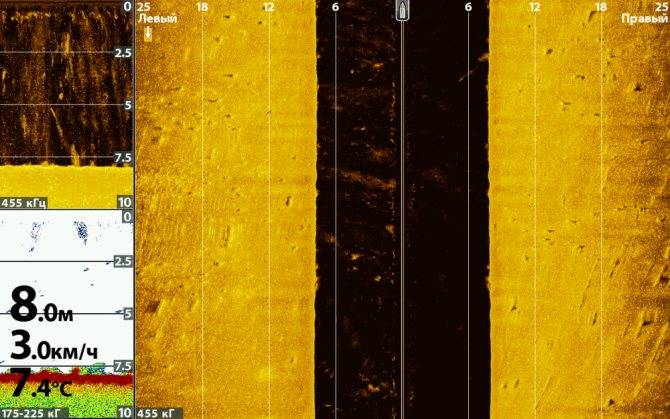

Кстати, на панели эхолота предусмотрены три «горячие» кнопки, на которые вы можете сразу же установить три наиболее часто используемых вами комбинации режимов отображения экрана. В нашем случае это:

1. Боковой обзор

2. Три режима: боковой скан, нижний скан и сонар

3. Боковой обзор и карта

Как настроить прибор

Рассмотрим, как настроить эхолот Humminbird.

• Вначале производится настройка глубины, на которой будет производиться ловля рыбы. При этом датчик следует настроить на глубину на 5–7 метров меньше, чем предполагаемая глубина рыбалки.
• Настройка параметров чувствительности. Обычно рекомендуемое значение чувствительности составляет 75%. Необходимо вручную менять это значение (как в большую, так и в меньшую сторону), пока изображение не станет наиболее приемлемым для восприятия.
• Настройка шумоподавления. Рекомендуется начинать настройку с наименьших значений, постепенно их увеличивая, пока не будет достигнута картинка максимальной чёткости.
• Осуществляется настройка визуальных характеристики дисплея – палитры и яркости. Здесь всё зависит от индивидуальных предпочтений.

Эхолоты Humminbird являются простыми и надёжными в эксплуатации устройствами, обладающими широким спектром возможностей. Для каждого конкретного случая рыбалки, в зависимости от типа водоёма и объекта ловли, можно максимально оптимизировать работу устройства. Сделать это можно, либо применив различную материальную базу (используя разные датчики), либо произведя тонкую настройку эхолота.

Garmin 350C

Эхолот 350C, относящийся к линейке Fishfinder, является универсальным прибором для поиска рыбы, который может похвастаться очень привлекательной стоимостью – 16 000 рублей. Мощность сканирования данного устройства от компании Garmin составляет 300 Вт. Кроме того, следует отметить наличие привычной для эхолотов от этого производителя технологии Garmin HD-ID, которая улучшает процесс слежения за целями.

Установленный в приборе двухлучевой трансдьюсер позволяет устройству стабильно работать не зависимо от глубины водоема, которая может быть как малой, так и большой. А благодаря неплохой мощности, эхолот 350C можно использовать для сканирования профиля дна, находящегося на максимальной глубине 457 метров.

Данный представитель модельного ряда Fishfinder оборудован ярким экраном, диагональ которого составляет 5 дюймов (12,7 сантиметров). Также дисплей эхолота 350C может похвастаться неплохим разрешением (272х480 точек) и высокой контрастностью, благодаря чему пропустить рыбу во время поиска будет просто невозможно.

К преимуществам модели 350C следует отнести и то, что правая сторона ее лицевой панели содержит специальные кнопки, позволяющие настраивать нужные параметры, к которым можно отнести чувствительность, глубину и управление. Кроме того, данный эхолот является особенным еще и потому, что в нем реализована функция разделенного дисплея. Благодаря разделенному экрану с диагональю 5 дюймов гораздо легче сравнивать участки, сканированные узким и широким лучами.

Это рыбопоисковое устройство без каких-либо проблем снимается с кронштейна. Более того, многие специалисты в рыбной ловле называют эхолот 350C одним из наиболее интуитивных приборов данной категории на современном рынке. Для его установки нужно потратить только несколько минут. Плюс ко всему, в любое время можно воспользоваться кронштейном наклона и поворота.

Корпус этого эхолота от Garmin является водонепроницаемым. Само устройство может похвастаться наличием аудио сигнализации и зума, который работает путем разделения экрана на две части. Однако и это далеко не все функции, которые воплощены в модели 350C. Здесь не обошлось без технологии Ultrascroll, символических рыбок, подвижной линии глубины, индикации рыбы в режиме реального времени, а также фиксации дна и графика темперы воды.

Как уже говорилось, данный прибор рассчитан на глубину до 457-ми метров. Однако следует также учитывать тот факт, что на максимальную глубину будет оказывать влияние соленость воды, тип дна и прочие характеристики.

Также с помощью 350C можно измерять скорость относительно воды и просматривать отраженные сигналы.

Ну а теперь рассмотрим комплектацию эхолота. Покупая данное устройство, любой поклонник рыбалки получит экран, трансдьюсер, крепящийся на транец, кронштейн поворота и наклона, который с легкостью устанавливается и снимается, а также кабель питания с руководством пользователя.

Как настроить эхолот для рыбалки

Рано или поздно большинство профессиональных рыбаков приходят к мысли о необходимости покупки эхолота. Особенно актуальной такой аппарат будет для владельцев лодки и любителей порыбачить на больших и глубоких водоемах. В таких случаях эхолот поможет детально изучить озеро – рельеф дна, местонахождение рыбы, места ее обитания, скопления, стоянки и т.д. Наличие эхолота позволяет приехать на водоем и практически сразу начать ловить рыбу, не тратя дополнительно время на наблюдения за водоемом, а также поведением рыбы в нем (на это иногда уходит не один день).

Разберем нюансы начала работы с эхолотом, его подключение и настройку на примере популярной модели начального уровня – Fishfinder 561x от известного производителя навигационной техники Garmin. Кроме самого аппарата нам потребуется еще 3 важных элемента:

• источник питания;
• зарядное устройство;
• крепление датчика.

Источник питания – необходимая составляющая, без которой не возможна автономная работа эхолота. Для рыбалки выпускаются специальные модели, обладающие полностью водонепроницаемым корпусом, компактными габаритами и небольшим весом. Соответственно чем больше будет емкость такого источника питания, тем тяжелее и больше он будет.

От клемм аккумулятора к входным клеммам эхолота подается напряжение при помощи обычных зажимов «крокодилов». Если имеется возможность подключить устройство к бортовой системе, то источник питания и зарядное устройство не потребуются. Крайний вариант – это использование обычных батареек, соединенных последовательно, которые в совокупности выдают 12 В. Правда в последнем случае необходимо предусмотреть «контейнер» для батареек.

Зарядное устройство. Оптимальным решением для этой модели эхолота будет зарядное устройство «Сонар», имеющее регулятор силы тока, либо без него. Эти ЗУ компактны и проверены временем. Такие зарядки выпускаются в двух исполнениях – от бытовой сети (220В) и от прикуривателя (12 В). Какую модель выбрать зависит от условий эксплуатации. В среднем батареи на 7А/ч хватает на несколько дней активного использования. Если вы планируете более длительные поездки, то лучше выбрать автомобильное ЗУ.

Крепление датчика эхолота – представляет собой достаточно удобную и универсальную вещь, при помощи которой можно закрепить датчик эхолота на вертикальную плоскость или транец моторной лодки. Также с помощью такого крепления легко отрегулировать установку датчика по высоте, а при необходимости быстро его снять. Лучшим решением будет модель, выполненная из алюминия. Особенно полезным будет наличие крепления для рыбаков, которые часто берут лодки напрокат – в этом случае данное приспособление сэкономит вам много сил, времени и нервов.

⚓ Как понимать эхолот ?

Очень важно понимать смысл показаний сонара. Дисплей не показывает точное изображение в 3-х измерениях того, что под водой

Каждая вертикальная полоса данных, полученная контрольной панелью и отображенная на дисплее, означает что-то, что было отмечено сонаром в определенное время. Так как и лодка, и рыба двигаются, показатели отражают только их пребывание в определенное время в определенном месте.

Это кривая линия в нижней части экрана, ее изгибы передают соответствующий рельеф. Можно ли по цвету линии дна судить о плотности грунта? Да, но очень грубо. То есть, тонкого перепада плотности от ила до ракушки, пожалуй, заметить не получится. Но существенное изменение, пожалуй, определить можно. Например, русло реки (чистый песок) — относительно тонкая полоска дна. Заходим в заиленный залив и полоса дна становиться гораздо жирнее. Но должна быть очень значительная разница в плотности грунта, чтобы заметить ее. Бывают места, где количество ила просто запредельное и он очень жидкий на подобии манной каши. Это бывает чаще всего там, где растет много водяного ореха. Там сигнал эхолота может просто исчезнуть, и это не зависит от марки, типа эхолота или датчика. Просто сигналу не от чего отражаться и он просто «тухнет» в глубоком жидком иле.

Что еще следует учесть? Запоздание при прохождении сигнала от датчика до дна и снова к датчику составляет приблизительно 1-2 сек. То есть, цифра глубины это то, что было у Вас за кормой 1-2 секунды назад. Следует учесть, что в момент отображения цифры глубины на экране лодка может уже проехать на полном газу метров 10-20 от того места, где показания были сняты.

На классическом эхолоте рыба отображается в виде так называемой дуги. На новых эхолотах с технологией сканирования — в виде кляксы или точки (в зависимости от величины рыбы) разной формы. Как понять что на экране? Вы нашли что-то с помощью эхолота, предположительно рыбу или корягу, или куст травы. Дальше пытаемся выяснить, что это за рыба, то есть поймать ее или узнать у других рыбаков, что они ловят. Таким образом, если это удается, Вы теперь понимаете, что так изображается такая-то рыба. Если вытащили пучок травы, то понятно, что так изображается именно трава, а не коряга. Существует ещё режим распознания рыбы и отображения ее символами рыбок — «Fish ID». Более того, хорошо даже включить звуковой сигнал обнаружения рыбы. В таком простом с точки зрения продвинутых пользователей режиме использования (с символами рыбок и звуковыми сигналами) оказывается, очень удобно рыбачить в отвес на стайную (та, что в толще воды) рыбу, не отвлекаясь взглядом на экран. Когда мы слышим звуковой сигнал — рыба под нами. Если сигнал пропал – косяк сместился и нужно его снова поискать. Есть несколько случаев, когда рыбу невозможно обнаружить ничем. Например, когда почти вся рыба (чаше всего летом) «гуляет по верхам», то есть, в 1-3 метрах от поверхности. Она просто разбегается в стороны перед лодкой.

AutoChart Pro — продвинутая картография

Чтобы иметь возможность отрисовки после 8-ми часового рубежа вам потребуется SD карта, на которой отмечены, практически, все границы водоемов множества стран — Zero Lines Map Card, которая поставляется вместе с программой построения карт для персонального компьютера AutoChart Pro. С помощью AutoChart Pro можно легко конвертировать записи ваших собственных прорисовок в карты водоема, а также самостоятельно отрисовывать границы водоемов в домашних условиях, с помощью вашего PC.

Надо сказать, что Zero Lines Map Card содержит в себе великое множество водоемов самых разных стран, но с Россией, как это часто случается, есть конфуз

Также, программа AutoChart Pro позволит вам быстро самостоятельно наложить готовую гугл-карту водоема, к примеру, Обского водохранилища, и сразу же ей воспользоваться. Когда в вашем приборе уже есть полные границы акватории со всеми береговыми линиями, островами, впадающими реками и ручьями, можно в полной мере пользоваться навигацией и быстро совершать правильные постановки на отмеченных точках.

Пользователи подобных приборов от других производителей знают, что получить готовые карты занимает уйму времени и часто требует отдельной платы. В случае Humminbird — все делается самостоятельно и моментально. Кроме того, можно быть увереным, что за ваши работы, в дальнейшем, никто не будет получать деньги — ведь это ваша работа, которая доступна только вам.
