Друзья, в июле этого года, в распоряжение видеоблога Rybspot.ru поступил эхолот-структурсканер Humminbird Helix 12. Аппарат, который был нам очень увлекателен и сначала сочетанием внутри себя 3-х основополагающих вещей: боковое сканирование, линейная частотная модуляция и продвинутые функции картографии и навигации. В этом сезоне мы сделали много шуму в рыболовной общественности нашего города и энтузиазм к схожим устройствам, посреди таких как мы, рядовых рыболовов, очень возрос. Во всяком случае, о них очень интенсивно заговорили на нашем ресурсе и на водоемах. В этой статье я желал бы поделиться с вами опытом использования структурника Helix 12 – поведать о том, как мы адаптировали его к своим ПВХ лодкам, как обучались работать с ним и, чем он, в сути, может посодействовать рыболову.
Итак, кратко и с обычного. Эхолот поставляется в картонной коробке, в последующей комплектации:
1. Эхолот с прорезиненной защитной крышкой
2. Кронштейн для крепления эхолота
3. Кабель питания
4. Сенсор эхолота
5. Два комплекта креплений
6. Уникальная аннотация на британском языке
7. Распечатанный на листах А4 перевод аннотации
8. Распечатанные советы монтажа
9. Аннотации в цифровом виде на 2-ух DVD дисках

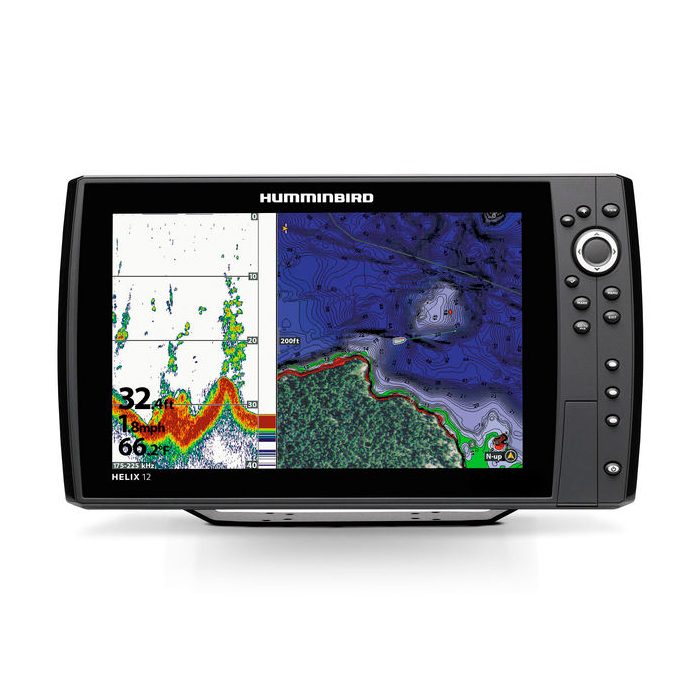

Цифра 12, в обозначении модели эхолота, гласит о размере экрана, который в диагонали составляет 31 см либо 12 дюймов. И до этого, чем мы перейдем к более увлекательным вещам, скажу пару слов о размере экрана. Понятно, что чем больше экран рыбопоискового устройства, тем легче распознавать то, что он показывает. Но всему есть свои разумные пределы и ограничения. Поглядеть на данный эхолот “вживую” перед покупкой для нас не было вероятным
Так, вскрыв коробку при получении и завидев этот “телек” – первой реакцией было чувство сильного перебора в габаритах, беря во внимание что использовать его подразумевается в лодке ПВХ. “Да ну нафиг!” – поразмыслил я
Это отдельный ящик возить с собой… Лодку-то пока соберешь, ловить желание отпадет, а здесь еще эту бандурину повсевременно монтировать. А если 120 тыщ рублей вылятят за борт? Их же будет очень болтать на волне 🙂 Фактически, все эти мысли не отыскали доказательства в действительности, потому что Дима, как оказывается позднее, подошел ко всему основательно и уже приготовил почву.
Содержание
- Helix 12: описание технологии CHIRP
- Helix 12: AutoChart Live
- AutoChart Pro — продвинутая картография
- Функции встроенного GPS Humminbird Helix 12
- Режимы сканирования SI, DI, Sonar. Разделение экрана
- Другие возможности Humminbird Helix 12
- Скриншоты Helix 12
Друзья, перед вами вторая часть обзорной статьи по эхолоту Humminbird Helix 12. В первой части я рассказал о том, как мы адаптировали прибор к использованию в ПВХ лодке, с какими трудностями пришлось столкнуться, затронул некоторые принципы работы бокового сканирования, а также рассказал, как работаю с ним я
Сегодня я расскажу о том, что такое технология CHIRP и почему важно, чтобы эхолот ее поддерживал, о возможностях эхолота в картографии и навигации, приведу примеры работы с разными режимами сканирования, чтобы было понятно, почему имея боковой обзор, мы все равно, чаще всего, располагаем на экране отображения всех трех режимов. А также приведу примеры скриншотов и попробую их разобрать
Humminbird 141CX Fishfinder
- Глубина эхолокации: 182 м
- Чувствительность: 200 кГц
- Количество лучей: 1
- Дисплей: 320х240
- Цена: 210 $
Особенности и преимущества: Humminbird 141CX Fishfinder – новая однолучевая модель, имеющая цветной дисплей высокого разрешения. Имеет в своем арсенале много полезных функций, а именно:
- Настройку на соленую и пресную воду, что позволяет анализировать данные самым лучшим образом. Соответственно подходит для морской рыбалки.
- Прибор имеет русифицированное меню, максимальная глубина использования 182 метра. Эхолот «умеет» отрисовывать пройденный путь, фиксировать и отображать пройденные позиции, имеет встроенную функцию паузы для «заморозки» экранной картинки.
- Для того чтобы иметь возможность рассматривать рельеф дна более подробно, в 141CX присутствует функция 8-кратного zoom-а.
- Технология «Sonar Echo Enhancement Technology», имеющаяся «на борту» данного прибора, дает возможность рыболову «увидеть» рыбу размером всего лишь около 7 сантиметров и распознать крючок с приманкой на глубине до двенадцати метров.
- Подсветка и крупный шрифт меню эхолота, позволяет пользователю работать с ним даже в ночное время суток.
По каким критериям выбирать
Обязательные настройки у эхолота для зимы:
- корректная работа при пониженной температуре и в холодном водоеме;
- четкая картинка, даже в замутненной воде;
- хорошая восприимчивость к любым, даже незначительным шевелениям в водной среде.
Также при выборе зимнего эхолота надо учитывать определенные аспекты:
- Величина прибора, вес. Предпочтительно покупать компактные модели, поскольку зимой итак много приходится брать на рыбалку.
- Частотность. Лучше остановиться на двухлучевых модификациях, поддерживающие частоту 200 кГц и 50 кГц. Дополняющие друг друга лучики, формируют отчетливое изображение.
- Длительная работа аккумулятора. На морозе батарея должна сохранять заряд как можно дольше.
- Высокое разрешение экрана. Чем выше значение пикселей в расчете на 1 дюйм, тем отчетливое изображение.
- Наличие серых оттенков. Это дает возможность более точно установить характер дна и правильно подобрать снасть.
- Температурный минимум. Подбирать эхолот нужно, ориентируясь на местные условия, где предполагается ловля.
- Дополнительные функции и оснастка (датчики, контролирующие давление, температуру и другое). Их наличие не принципиально, но делают жизнь рыбака комфортнее.
Эхолотом для зимнего промысла должно быть удобно управляться в перчатках. Неплохо, если имеется камера для подводной съемки. Тогда сам процесс поиска добычи становится более привлекательным. Универсальные сонары зимнего типа значительно дороже летних, что является следствием более богатого функционала.
Размер пятна видимости эхолота в зависимости от глубины
The Bottom Line
If you are ready to move on from fish finders designed for causal anglers and step up to a unit that will provide you with the type of information and flexibility serious anglers demand, the Humminbird HELIX 12 is a solid choice. And while all of the models in the HELIX 12 Series are high-quality fish finders that will suit the needs of most anglers, the Humminbird HELIX 12 CHIRP MEGA SI GPS G2N is easily one of the most appealing options on the market for anglers who want nothing less than the best. Given its impressive slate of features, networking capabilities and very high-quality display screen, Fishing Tech rates this fish finder as an A+ product.
Характеристики эхолотов для лодки
Самые первые эхолоты крепились к лодке. Они имеют датчик, который соединяется с приемником проводом. Датчик опускается на глубину и передает сигнал на приемник. Здесь надо отметить два важных аспекта. Первый – это скорость передвижения плавсредства. Чтобы эхолот успевал обрабатывать сигнал, и картинка получалась четкой, лучше плыть на минимальных оборотах. Это касается более старых моделей эхолотов. Новые устройства способны обрабатывать и передавать сигнал при скорости передвижения лодки 60-80 км/ч.
Второй момент – разрешение экрана у эхолота. Оптимальным разрешением будет 260-300 пикселей. Но даже модели с разрешением в 160 пикселей будут вполне приемлемы.
Перед тем как купить эхолот для рыбалки, следует выбрать модели по количеству отображаемых лучей. По этому параметру устройства разделяют от одно до шести лучевые и на 3D. Мощность лучей — очень важный параметр. Че выше мощность, тем четче получается картинка на мониторе. Еще один важный параметр – это частота излучения датчика. В основном используют модели с частотой излучения 50 и 200 КГц. Эхолоты, работающие на частоте 50 Кгц, охватывают большое пространство, и на дисплее вы увидите значительную площадь акватории. Недостатком подобных моделей является то, что картинка на мониторе получается не очень четкой и мелкие объекты плохо просматриваются.
Датчики, работающие на частоте 200 кГц, хорошо сканируют дно на малых и средних глубинах. Такие эхолоты хороши тем, что они показывают детальную картинку даже при высокой скорости движения лодки. Недостаток данных моделей в небольшом угле охвата участка воды. Вообще, чем больше лучей у эхолота, тем более точной будет картинка и у таких устройств угол охвата достигает 90 градусов. Один луч, к примеру, рисует рельеф дна, а второй ищет рыбу. На экране отображается и рыба, и рельеф дна.
Для троллинговой рыбалки и ловли на дорожку лучше купить четырехлучевые эхолоты для рыбалки. У этих моделей два луча направлены таким образом, что они пересекаются друг с другом. Они имеют частоту излучения 445 Кгц и угол охвата 45 градусов. Полный угол охвата составляет 90 градусов.
Экран у такого эхолота разделен на три части. В первом окошке отображается картинка, которую рисуют два луча. В двух оставшихся окошках отображены картинки, которые чертят два других луча. В результате на экране модно видеть рельеф дна и рыб, как справа, так и слева лодки и под ней.
Самую полную картину рисуют шестилучевые и 3 Д эхолоты. В датчике расположены 8 излучателей с углом охвата 16 градусов. Рядом стоящие лучи пересекаются друг с другом и таким образом получается очень детальная картинка. Общий угол охвата может быть до 60 градусов.
З Д эхолоты рисуют трехмерное и двухмерное изображения участка реки. Такие эхолоты для рыбалки, как правило, получают самые лестные отзывы.
Все эхолоты рисуют рельеф дна только в движении. Если датчик занимает статичное положение, то на дисплее будет отображаться ровная поверхность с указанием глубины в точке, где он расположен. Картина получается в результате движения и сканирования пространства исходящими от датчика лучами. Информация от лучей передается на приемник, она обрабатывается и усредняется. Усредненная информация передается на монитор, и получается общая картинка с рыбами, бровками, свалами, корягами и травой.
Основной показатель эхолотов – это значения глубины и температура воды в поверхностном слое. На моделях с навигацией GPS или с датчиком скорости можно увидеть скорость передвижения лодки.
Рельеф дна рисуется достаточно точно. А вот со структурой могут возникнуть проблемы. Чем мощнее эхолот и чем лучше разрешение экрана, тем качественней будет отображена структура дна. На экране можно видеть дно с разными цветами на различных участках.
Естественно, что на цветных дисплеях информация о структуре дна воспринимается лучше. По цветам можно определить его твердость и количество травы на отдельных участках.
Ну и конечно же, рыбаков интересует наличие рыбы на участке. На многих моделях указана не только рыба, но и глубина ее расположения, как на рисунке выше. Возле каждой рыбки присутствует цифра. Она обозначает глубину, на которой эта рыба находится. Как правило, рыбы отображаются в трех размерах. Вообще, метод обнаружения рыб является секретом фирмы- производителя. Основная идея заключается в том, что рыбы обнаруживаются по плавательному пузырю, который посылает мощны сигнал. По силе этого сигнала и определяется величина рыбы. По диаметру пузыря определяется величина рыбы. Но это общие соображения. Есть много других факторов, влияющих на обнаружение рыб: глубина в месте сканирования, скорость передвижения рыб, количество лучей и т.д.
Общие рекомендации по настройке эхолота Humminbird
- Производитель предлагает много разных серий и моделей эхолотов, отличающихся между собой техническими характеристиками. Соответственно каждая конкретная модель требует определенной настройки и подхода в целом. Скачайте русифицированную версию инструкции именно для вашего эхолота Humminbird.
- Да экспериментам – не нужно бояться сделать хуже. Если что-то пойдет не так и эффективность работы эхолота с настройками пользователя снизится, можно всегда вернутся к заводским.
- Определяем особенности ловли. Если ловля производится на глубине 5-8 метров, исследовать водные просторы нужно именно на этом расстоянии. Только с помощью ручных настроек можно добиться максимально точного результата и четкого отображения картинки.
- Настройка критериев чувствительности прибора – единственно правильного показателя для всех без исключения условий ловли не существует. Настройку нужно производить в процессе эксплуатации, начиная с 75% и постоянно регулируя с целью найти оптимальный показатель.
- Настройка цветовой гаммы – методом проб и ошибок выбирается оптимальный показатель, при котором изображение максимально четкое.
- Шумоподавление и очистка изображения – данные настройки желательно выставить на самый нижний уровень. Таким образом, пользователь получит наиболее качественное изображение.
Что там внизу? Эхолот подскажет!
Данные общие рекомендации помогут новичкам с легкостью решить первые трудности, связанные с эксплуатацией эхолота. Следует помнить, что идеальных настроек не существует. Оптимальные показатели устанавливаются исходя из множества факторов: глубина, особенности дна, погодные условия и другие.
- https://www.youtube.com/embed/5KXrOPDEB34
- https://www.youtube.com/embed/IaiPnw8RprE
- https://www.youtube.com/embed/PF1Zewkdilk
- https://www.youtube.com/embed/OVBpuduKa6s
- https://www.youtube.com/embed/-ZaHBbY6UD8
- https://www.youtube.com/embed/NJm6F6WERVE
- https://www.youtube.com/embed/vE74lNeNIgs
- https://www.youtube.com/embed/dTFYJI_zCW8
- https://www.youtube.com/embed/IOb1PpNf7Rw
- https://www.youtube.com/embed/xvK8UmKJFOc
- https://www.youtube.com/embed/9WI5ZK8gBUo
- https://www.youtube.com/embed/0LP_Litb-CA
- https://www.youtube.com/embed/quGRkUKSlX0
- https://www.youtube.com/embed/Bdvv3ToeDng
- https://www.youtube.com/embed/YseZnCK4jZU
- https://www.youtube.com/embed/1roVKpzz1NU
- https://www.youtube.com/embed/FphDQEJ6Lcs
- https://www.youtube.com/embed/CYFj25Xbc00
- https://www.youtube.com/embed/bXNZ247BLOc
- https://www.youtube.com/embed/xkVHQ67Zp0w
- https://www.youtube.com/embed/2EG05hbEZPM
- https://www.youtube.com/embed/Mwc8T3kx-OI
- https://www.youtube.com/embed/ByKBpiectJc
- https://www.youtube.com/embed/5Sgavm2KKcw
- https://www.youtube.com/embed/gnn0bdsTqBg
- https://www.youtube.com/embed/p0yBevftIlo
- https://www.youtube.com/embed/MmSJAq5BosE
- https://www.youtube.com/embed/dsiMCmZkjsk
- https://www.youtube.com/embed/-jiU6V5ebB8
- https://www.youtube.com/embed/gUJ5ccUy6Gc
- https://www.youtube.com/embed/9XeQOkDRuIA
- https://www.youtube.com/embed/1SwlxHwL7MA
- https://www.youtube.com/embed/yfRdYkbpUys
Garmin 350C
Эхолот 350C, относящийся к линейке Fishfinder, является универсальным прибором для поиска рыбы, который может похвастаться очень привлекательной стоимостью – 16 000 рублей. Мощность сканирования данного устройства от компании Garmin составляет 300 Вт. Кроме того, следует отметить наличие привычной для эхолотов от этого производителя технологии Garmin HD-ID, которая улучшает процесс слежения за целями.
Установленный в приборе двухлучевой трансдьюсер позволяет устройству стабильно работать не зависимо от глубины водоема, которая может быть как малой, так и большой. А благодаря неплохой мощности, эхолот 350C можно использовать для сканирования профиля дна, находящегося на максимальной глубине 457 метров.
Данный представитель модельного ряда Fishfinder оборудован ярким экраном, диагональ которого составляет 5 дюймов (12,7 сантиметров). Также дисплей эхолота 350C может похвастаться неплохим разрешением (272х480 точек) и высокой контрастностью, благодаря чему пропустить рыбу во время поиска будет просто невозможно.
К преимуществам модели 350C следует отнести и то, что правая сторона ее лицевой панели содержит специальные кнопки, позволяющие настраивать нужные параметры, к которым можно отнести чувствительность, глубину и управление. Кроме того, данный эхолот является особенным еще и потому, что в нем реализована функция разделенного дисплея. Благодаря разделенному экрану с диагональю 5 дюймов гораздо легче сравнивать участки, сканированные узким и широким лучами.
Это рыбопоисковое устройство без каких-либо проблем снимается с кронштейна. Более того, многие специалисты в рыбной ловле называют эхолот 350C одним из наиболее интуитивных приборов данной категории на современном рынке. Для его установки нужно потратить только несколько минут. Плюс ко всему, в любое время можно воспользоваться кронштейном наклона и поворота.
Корпус этого эхолота от Garmin является водонепроницаемым. Само устройство может похвастаться наличием аудио сигнализации и зума, который работает путем разделения экрана на две части. Однако и это далеко не все функции, которые воплощены в модели 350C. Здесь не обошлось без технологии Ultrascroll, символических рыбок, подвижной линии глубины, индикации рыбы в режиме реального времени, а также фиксации дна и графика темперы воды.
Как уже говорилось, данный прибор рассчитан на глубину до 457-ми метров. Однако следует также учитывать тот факт, что на максимальную глубину будет оказывать влияние соленость воды, тип дна и прочие характеристики.
Также с помощью 350C можно измерять скорость относительно воды и просматривать отраженные сигналы.
Ну а теперь рассмотрим комплектацию эхолота. Покупая данное устройство, любой поклонник рыбалки получит экран, трансдьюсер, крепящийся на транец, кронштейн поворота и наклона, который с легкостью устанавливается и снимается, а также кабель питания с руководством пользователя.
Боковое сканирование и отображение силуэтов рыбы

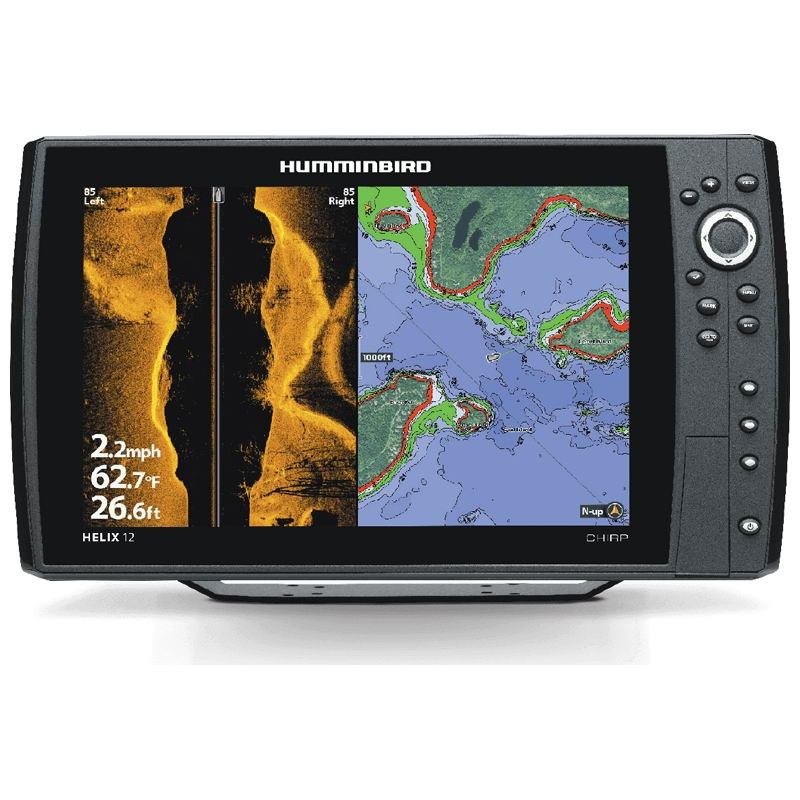

Непременно, самое 1-ое перимущество Humminbird Helix 12 и, вообщем структурников, – это боковой обзор. Для начала желаю разъяснить отображение бокового сканера. Идеальнее всего это разъясняет картина от Humminbird.
Картина бокового скана Хеликс 12 смотрится чуть по другому, но сущность всех отображений SI одна: “дорога” в центре – это вода, структуры по краям – это дно, справа и слева соответственно. Отображаемый на дисплее рельеф очень точно изображен на 3D схеме рядом. Вприниципе, эхолот позволяет узреть дно, конкретно, с точностью этого 3D изображения.
Как говорят, в одном из собственных роликов, почетаемые мною братья Щербаковы, механизм работы структурника очень похож на ситуацию, когда ты едешь по асфальтированной дороге через поле: поглядел на право – ручеек течет, несколько деревьев вдоль его берега, поглядел на лево – ложбинки, ямки заросшие травою, на бугорочке, в тени кустика, посиживают птицы. И вправду, приблизительно так, и с боковым обзором эхолота.

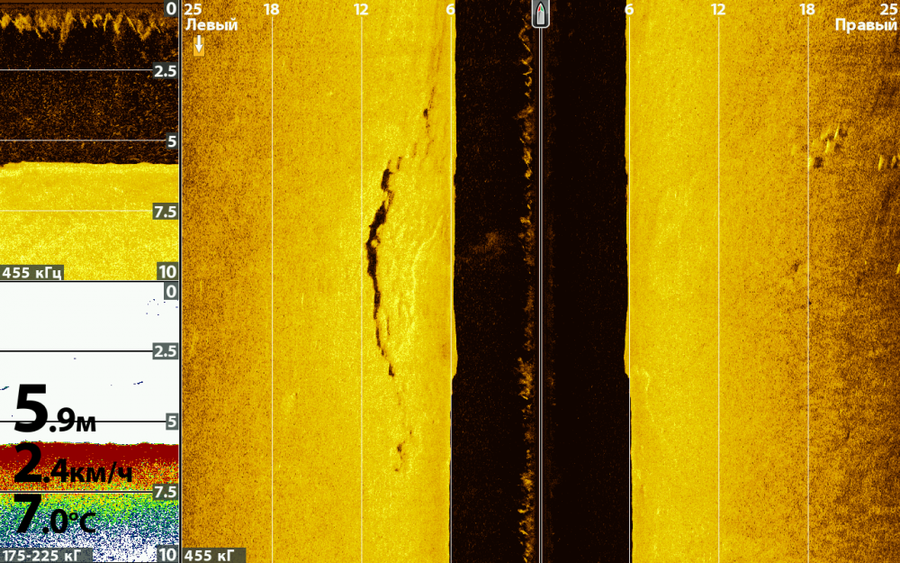

Так смотрится картина Helix 12
В данном случае, на дисплее выставлено три отображения: SI, DI и Sonar. Пропорции размеров экрана те, которые мы посчитали хорошими. Режим бокового сканирования, как основной, нижнее сканирование и режим сонара, как доп. Если мы поглядим на картину SI, то мы можем созидать последующее:
линия в центре, режущая экран напополам – ход нашего плавсредства. Черная дорога – это толща воды. Сейчас представьте, что дно, которое имеет желтоватый цвет, лежит в другой плоскости. Так, как будто бы лист формата а4 согнули напополам, создав угол 90 градусов, где одна плоскость показывет нам толщу воды, а другая дно. На дно, при всем этом, мы глядим сверху вниз. Луч сенсора боковго сканирования выставлен на 25 метров, о чем свидетельствует разделительная шкала сверху экрана – 6, 12, 18 и 25 метров. Сенсор бокового сканирования выставлен на частоту 455 кГ, которую мы считаем хорошей. Частота сканирования отображена в нижнем левом углу экрана, каждого из 3-х режимов сканирования. В левом нижнем углу общего экрана отображается глубина ( 5,9 м ), скорость движения ( 2,4 км/ч ) и температура воды ( 7,0 С ).
По левую сторону, меж отметками 6 и 12 метров мы лицезреем аномалии дна, по правую сторону, за отметкой 18 метров мы лицезреем некое скопление продольных силуэтов – два из них более “худенькие” и прогонистые, три другие – пошире. Не всегда, но большинстве случаев, подобные силуэты я определяю, как силуэты хищников ( судак, щука ) и в определенном случае, не самых малеханьких
Беря во внимание, что картина с обского водохранилища, с того места, где на этот просвет времени прогуливаются своры судака, – я предполагаю, что силуэты принадлежат конкретно этой рыбе
Непонятное отображение по левую сторону, чуток ниже нулевой отметки, в протяжении всего хода плавсредства – это завихрения от работы мотора.
Установка датчика эхолота
Датчик эхолота – это важная часть оборудования для использования эхолота Humminbird Helix. Установка датчика должна быть правильной и надежной, чтобы обеспечить точные результаты и минимизировать возможность повреждений в процессе эксплуатации. Вот пошаговая инструкция о том, как правильно установить датчик эхолота Humminbird Helix:
- Выберите место для установки датчика. Оно должно быть плоским и гладким, предпочтительно без препятствий, таких как кабели, трубы или другие элементы. Разместите датчик в задней части лодки, чтобы избежать возможного повреждения во время движения.
- Осмотрите днище лодки и выберите место, где нет ни металлических ни пластиковых препятствий. Это поможет избежать возможных помех в работе датчика.
- Очистите выбранное место от грязи, пыли и других примесей. Используйте мыло или специальные очистители для удаления всех следов загрязнений.
- Пропустите провод датчика через отверстие в днище лодки. Убедитесь, что провод достаточно длинный, чтобы его хватило для подключения к блоку управления эхолота.
- Прикрепите датчик к днищу лодки с помощью крепежных элементов, предоставленных в комплекте. Убедитесь, что крепеж надежный и датчик не будет двигаться или соскальзывать.
- Подсоедините провод датчика к блоку управления эхолота. Убедитесь, что соединение крепкое и надежное.
- Закрепите провод датчика с помощью крепежных скобок или скотча. Это поможет избежать перемещения и повреждения провода во время эксплуатации.
- Проверьте работу эхолота, чтобы убедиться, что датчик правильно установлен и функционирует корректно.
Важно помнить, что правильная установка датчика эхолота является ключевым фактором для получения точных и надежных измерений глубины и обнаружения объектов под водой. Если вы не уверены в своих навыках установки, рекомендуется обратиться к профессионалам или авторизованному сервисному центру Humminbird Helix
Helix 12: AutoChart Live
Функцией картографии мы пользовались достаточно мало, так как больше ловили рыбу на уже знакомых местах и терять время на прорисовку не очень хотелось. В большинстве случаев, для того, чтобы ловить рыбу с точки, она не была нам необходима. Но, хочется сказать, что такие технологии, как прорисовка дна на обширных акваториях в условиях рыбалки — функция сумасшедшего действия, на мой взгляд, крайне полезная и раскрывающая множество секретов, при, относительно, малых затратах
Также, важно понимать, что использование уже готовых карт, которые, кстати только в случае водохранилища, можно приобрести за деньги, нельзя назвать на 100% применимыми в реальных условиях. Многие участки рельефа меняются даже в промежутке между началом и концом сезона открытой воды, не говоря уже о более продолжительных перспективах. Поэтому, маскимально точная карта — это та, что прорисована не задолго до ее практического использования
Поэтому, маскимально точная карта — это та, что прорисована не задолго до ее практического использования.
Принцип работы AutoChart Live заключается в следующем:
обнаружив интересный участок водоема и визуально определив его границы, мы проходим по нему параллельными, условно, горизонтальными линиями. Чем плотнее друг другу будут проходы, тем точнее будет отрисована карта, поэтому после одного полного прохода по всему участку, лучше сделать еще один, но уже вертикальными линиями. Идеальным будет проход по участку, отображенный на картинке ниже.
Проходя по акватории, датчик определяет перепады глубин и рисует нам это на экране эхолота, с помощью цветовой гаммы, которую, кстати говоря, можно подобрать на свой вкус. Так например, если мы посмотрим на картинку экрана
то увидим, что в этом случае эхолот отображает нам два режима: боковой скан и AutoChart Live. На экране прорисовки карты, мы видим шкалу цветов от 0 до 30 метров, где каждая глубина соответствует своему цвету. Соответственно, разные оттенки желтого, которые мы сейчас видим на пройденном участке — это глубины, приблизительно, от 7 до 11 метров. Точные цифры отображаются на уже отрисованной карте и в режиме реального времени в нижнем левом углу экрана.
Программа AutoChart Live способна поддерживать 8 часов записи, после чего вам потребуется освободить место, удалив готовые карты, чтобы продолжить прорисовывать новые участки акваторий.
Предлагаю вашему вниманию ролик, в котором можно видеть то, как работает функция прорисовки карты. Нужные кадры с 6:57 по 16:00 >>> Видео здесь
Humminbird Helix Series Overview
In this Humminbird Helix series overview, you can check out some of the most important features of other models from the series to determine if any of them is a better fit for your needs.
Model
Type
Sonar
Transducer
Display
Price
Humminbird HELIX 12 Read Review
Type
Down and Side Imaging
Sonar
Dual-Beam Plus and CHIRP
Transducer
Transom XHS 9 HD SI 180 T
Display
12” 16-bit TFT screen, 1280 x 800 pixel matrix , LED Backlight
Price
Humminbird Helix 10 CHIRP Mega Si GPS G2N Read Review
Type
Down Imaging and Side Imaging
Sonar
MEGA Side Imaging, MEGA Down Imaging, CHIRP Digital Sonar DualBeam Plus
Transducer
Transom XM 9 20 MSI T
Display
10.1″ diagonal, color TFT, 16-bit color range, 1024H x 600V pixel matrix, with LED backlight
Price
Humminbird Helix 9 Si GPS Read Review
Type
Down Imaging and Side Imaging
Sonar
Side Imaging, Down Imaging, DualBeam Plus with SwitchFire
Transducer
Transom XNT 9 SI 180 T
Display
9” diagonal, 65,000 color TFT, 800H x 480V pixel resolution, 16:9 aspect ratio, with LED backlight
Price
Humminbird Helix 7 CHIRP Si GPS G2 Read Review
Type
Down Imaging and Side Imaging
Sonar
CHIRP DualBeam Plus, CHIRP SI, CHIRP DI
Transducer
Transom XNT 9 SI 180 T
Display
7′ diagonal ultra-wide, 800H x 480V pixel resolution, 16-bit color, color TFT, with LED backlight
Price
Humminbird Helix 5 CHIRP GPA G2 Read Review
Type
Down Imaging
Sonar
DualBeam Plus with SwitchFire
Transducer
Transom XNT 9 20 T
Display
5″ diagonal, 800H x 480V pixel resolution, 256 color TFT, with LED backlight
Price
⚓ Как понимать эхолот ?
Очень важно понимать смысл показаний сонара. Дисплей не показывает точное изображение в 3-х измерениях того, что под водой. Каждая вертикальная полоса данных, полученная контрольной панелью и отображенная на дисплее, означает что-то, что было отмечено сонаром в определенное время
Так как и лодка, и рыба двигаются, показатели отражают только их пребывание в определенное время в определенном месте
Каждая вертикальная полоса данных, полученная контрольной панелью и отображенная на дисплее, означает что-то, что было отмечено сонаром в определенное время. Так как и лодка, и рыба двигаются, показатели отражают только их пребывание в определенное время в определенном месте.
Изображение дна
Это кривая линия в нижней части экрана, ее изгибы передают
соответствующий рельеф. Можно ли по цвету линии дна судить о плотности грунта? Да, но очень грубо. То есть, тонкого перепада плотности от ила до ракушки, пожалуй, заметить не получится. Но существенное изменение, пожалуй, определить можно. Например, русло реки (чистый песок) — относительно тонкая полоска дна. Заходим в заиленный залив и полоса дна становиться гораздо жирнее. Но должна быть очень значительная разница в плотности грунта, чтобы заметить ее. Бывают места, где количество ила просто запредельное и он очень жидкий на подобии манной каши. Это бывает чаще всего там, где растет много водяного ореха. Там сигнал эхолота может просто исчезнуть, и это не зависит от марки, типа эхолота или датчика. Просто сигналу не от чего отражаться и он просто «тухнет» в глубоком жидком иле.
Что еще следует учесть? Запоздание при прохождении сигнала от датчика до дна и снова к датчику составляет приблизительно 1-2 сек. То есть, цифра глубины это то, что было у Вас за кормой 1-2 секунды назад. Следует учесть, что в момент отображения цифры глубины на экране лодка может уже проехать на полном газу метров 10-20 от того места, где показания были сняты.
Изображение рыбы
На классическом эхолоте рыба отображается в виде так называемой дуги. На новых эхолотах с технологией сканирования — в виде кляксы или точки (в зависимости от величины рыбы) разной формы. Как понять что на экране? Вы нашли что-то с помощью эхолота, предположительно рыбу или корягу, или куст травы. Дальше пытаемся выяснить, что это за рыба, то есть поймать ее или узнать у других рыбаков, что они ловят. Таким образом, если это удается, Вы теперь понимаете, что так изображается такая-то рыба. Если вытащили пучок травы, то понятно, что так изображается именно трава, а не коряга. Существует ещё режим распознания рыбы и отображения ее символами рыбок — «Fish ID». Более того, хорошо даже включить звуковой сигнал обнаружения рыбы. В таком простом с точки зрения продвинутых пользователей режиме использования (с символами рыбок и звуковыми сигналами) оказывается, очень удобно рыбачить в отвес на стайную (та, что в толще воды) рыбу, не отвлекаясь взглядом на экран. Когда мы слышим звуковой сигнал — рыба под нами. Если сигнал пропал – косяк сместился и нужно его снова поискать. Есть несколько случаев, когда рыбу невозможно обнаружить ничем. Например, когда почти вся рыба (чаше всего летом) «гуляет по верхам», то есть, в 1-3 метрах от поверхности. Она просто разбегается в стороны перед лодкой.
Типы эхолотов Humminbird
Гидролокаторы в последнее время стали доступным оборудованием, именно с этим связан рост их популярности. На сегодняшний день они имеются фактически у всех людей, которые серьезно интересуются рыбалкой.
Тем, кто только собирается совершить покупку, необходимо разобраться с классификацией подобных приборов, поскольку далеко не все приборы могут подойти для привычного способа ловли:
Береговые гидролокаторы
Являются наиболее распространенным вариантом, они предназначены для обычной береговой рыбалки, и выбрать их достаточно просто. Такие приборы содержит минимальный набор функций, что положительно сказывается на их стоимости. Большинство современных вариантов имеют особый крепеж, позволяющий зафиксировать эхолот в определенном положении на руке или удилище.
Лодочный гидролокаторы
Представляют собой еще один востребованный вариант, поскольку интерес в ловле добычи с борта плавательных средств растет с каждым годом. Приборы такого типа являются многофункциональными приспособлениями, они могут быть оснащены разным количеством лучей или оснащаться инновационной 3D-технологией. Все это сказывается на стоимости данной разновидности, она обычно значительно выше, чем у эхолотов, предназначенных для береговой рыбалки.
Зимние гидролокаторы
Предназначены для ловли добычи в наиболее холодное время года. Основным их отличием от других разновидностей является наличие особого датчика, который позволяет функционировать при температурном режиме до -20°C.
Беспроводные гидролокаторы
Являются универсальными приспособлениями, которые не требуется подключать к каким-либо источникам питания. Их можно приспособить для любых условий ловли, поэтому выбор конкретной модели осуществляется в зависимости от предпочитаемого стиля рыбалки.
GPS
The Humminbird Helix 12’s GPS is highly accurate and connects with Humminbird Basemap. This gives you access to more than 10,000 US lakes along with coastal coverage. Not only that, but Basemap includes points of interest such as hazards, day markers, contours, buoys, depth markers and more. You can also mark up to 2,500 waypoints along your trip.
While many people will like Basemap, there are also premium charts you can add for an extra fee. This includes Navionics navigation, LakeMaster, and CoastMaster. These upgraded maps have even more details and make it easier than ever to find great fishing spots in your area.
Вам будет интересно узнать:
Как быстро отремонтировать эхолот.
Как работает эхолот.
Частоты и лучи.
Современные эхолоты сегодня.
Как правильно настроить эхолот.
Чем отличаются эхолоты.
Дисплей цветной или монохромный
Что такое кавитация.
Как выбрать эхолот.
Как устроен датчик эхолота.
Как правильно установить датчик.
Рассчёт ёмкости аккумулятора.
Скачать инструкции по установке.
Контакты по ремонту.
Задайте вопрос специалисту.
Частота обновления данных с датчика – до 40 раз в секунду. Датчик способен работать на скорости лодки до 120 км/ч. Устройство снабжено звуковой сигнализацией в случае обнаружения рыбы или достижения заданной глубины.
Стоимость эхолота – около 500 долларов.
Эхолот Humminbird Helix 5x di представляет собой четырёхлучевой эхолот с датчиком XNT 9 DI T, крепящимся на транец. Сонар способен охватывать зоны от 16° до 75° в зависимости от используемой частоты.
Максимальная глубин сканирования составляет 200 м в обычном режиме и 100 м в режиме Down Imaging. Мощность сонара – 500 Вт (в импульсе 4000 Вт).
Устройство снабжено дисплеем с разрешением 800 на 480 точек, отображающим информацию оттенками серого цвета. Стоимость устройства – 350 долларов.
Эхолот Humminbird Helix 5x si gps представляет собой расширенную версию Helix 5, снабженную боковым датчиком и модулем GPS.
В качестве датчика используется XNT 9 SI 180 T, имеющий стандартные частоты (200, 83 и 455 КГц) с углами охвата от 20° до 85°. Максимальная глубина сканирования составляет 450 м в обычном режиме и 36 м в режиме Side Imaging.
Стоимость устройства – 650–700 долларов.
Рассмотрим, как настроить эхолот Humminbird.
- Вначале производится настройка глубины, на которой будет производиться ловля рыбы. При этом датчик следует настроить на глубину на 5–7 метров меньше, чем предполагаемая глубина рыбалки.
- Настройка параметров чувствительности. Обычно рекомендуемое значение чувствительности составляет 75%. Необходимо вручную менять это значение (как в большую, так и в меньшую сторону), пока изображение не станет наиболее приемлемым для восприятия.
- Настройка шумоподавления. Рекомендуется начинать настройку с наименьших значений, постепенно их увеличивая, пока не будет достигнута картинка максимальной чёткости.
- Осуществляется настройка визуальных характеристики дисплея – палитры и яркости. Здесь всё зависит от индивидуальных предпочтений.
Настройка эхолота завершена, теперь им можно пользоваться.
Эхолоты Humminbird являются простыми и надёжными в эксплуатации устройствами, обладающими широким спектром возможностей. Для каждого конкретного случая рыбалки, в зависимости от типа водоёма и объекта ловли, можно максимально оптимизировать работу устройства. Сделать это можно, либо применив различную материальную базу (используя разные датчики), либо произведя тонкую настройку эхолота.
