Характеристики потребительского образца

Подвесные моторные системы для лодок Вихрь массово производились на территории СССР. Ими оснащался морской транспорт для перевозки туристов, для морских прогулок, для патрулирования водного пространства. Ещё Вихри использовали на хозяйственных лодках и спасательных шлюпках, то есть практически везде, где необходимо достижение большой скорости перемещения.

Положительными чертами моторной конструкции являются следующие показатели:

1. Устройство благодаря различным элементам конструкции позволяет развивать очень высокий уровень мощности;
2. Стоимость мотора Вихрь сравнительно небольшая (в два раза меньше, чем у моторных систем, производимых за рубежом, которые имеют схожую мощность);
3. Доступность деталей запасного типа;
4. Положительная ремонтопригодность — любой дефект конструкции внешней или внутренней может быть устранён (если имеется хотя бы минимальное количество запчастей, а также инструментов).

Несмотря на заметные плюсы аппарата, у него имеется очень много недостатков. К таковым относятся:

1. Очень большое сопротивление гидродинамического вида, создаваемое под водой;
2. Чересчур повышенный уровень издаваемого устройством шума (владельцы данных лодочных аппаратов понижали этот показатель, используя кожух);
3. Не очень удачное месторасположение патрубка выхлопного вида, из-за чего образуется момент гидродинамического типа, который стремится осуществить разворот мотора, и создать румпельное усилие (около шести килограмм).
4. Не имеется термостата в охладительной системе на моторах Вихрь, из-за чего исчезает возможность образовывать поддержку нормального режима тепла двигателя;
5. Нетипичное крепление винта гребного. Это означает, что отсутствует возможность пользоваться винтами, которые выпускаются иностранными изготовителями;
6. Небольшой КПД винта гребного, а также редукторной структуры (владельцы аппаратов полировали винт, а также редукторный корпус, благодаря чему увеличивалось КПД);
7. Не совсем оптимальные для многих лодок характеристики винтовой системы гребного вида;
8. Редукторная конструкция подразумевает наличие скользящих подшипников, период службы которых очень сильно ограничен, и манжетов уплотнения низкого качества;
9. Ненадёжное устройство золотникового вида;
10. Малонадёжное магнето;
11. Моторные модели отличаются тяжёлым режимом тепла в области верхней цилиндрической структуры конструкции;
12. Очень сложная корректировка карбюраторной части.

Дополнительные характеристики

Если изучать базовые характеристики аппарата с тридцатью лошадиными силами, то можно сказать, что в нём присутствуют не совсем крупные охладительные каналы. Из-за этого может происходить частый перегрев мотора, а это нередко становится причиной сокращения двигательного ресурса.

Во время форсировки устройства можно добиться вращения, частота которого составляет от 8500 до 9000 оборотов в минуту в случае применения высокоскоростного винта, шаг которого составляет 282 миллиметра, а это может привести в результате к ремонту, который выльется в весьма крупную сумму.

Для обеспечения удачного форсирования необходимо убрать окна выхлопные, и в неизменном виде оставить окна впускные, доведя до финального результата их помощи напильника и «наждачки» каналы продувного образца, добавив в основную конструкцию ГРМ и ГБЦ. Ещё можно добавить пару клапанов выпускного вида для каждого цилиндрического объекта, что позволить значительно понизить уровень шума и усилить мощность.

Где приобрести устройство?

• https://water.drom.ru/engines/+/%C2%E8%F5%F0%FC/;
• https://www.farpost.ru/water/engines/+/%C2%E8%F5%F0%FC/?boatEngineCycleType%5B%5D=2;
• https://www.olx.ua/transport/prochie-zapchasti/q-%D0%B2%D0%B8%D1%85%D1%80%D1%8C/.

Принцип действия мотора Вихрь 30

Являясь аналогом достаточно неудачного немецкого «Кёнинга», и пересобранная советскими умельцами, модель стала самым массовым двигателем, выпускающемся на территории страны. Такая популярность была обусловлена высокой на то время производительностью и универсальной для большей части суден пригодностью (рисунок 1).

Особые любители скоростного водного спорта устанавливали на лодку сразу два движка, достигая наиболее высокой для лодочного транспорта того времени отметки.

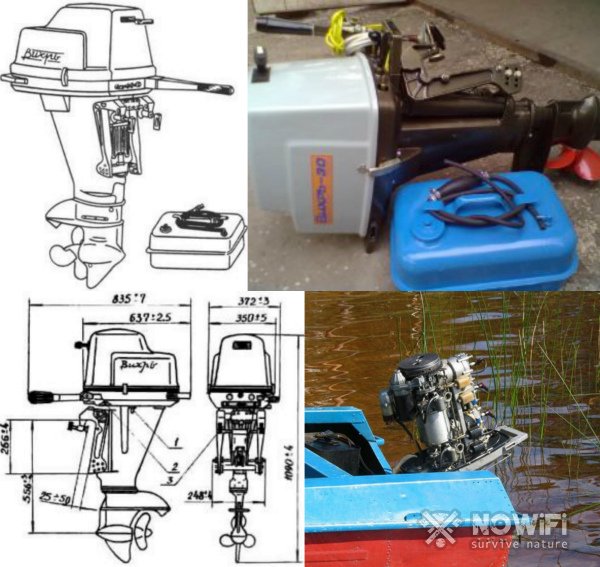

Рисунок 1. Внешние особенности двигателя

Технические характеристики Вихрь 30 сильно изменились за полстолетия, и мы расскажем о наиболее свежих моделях, датируемых 2000-2010 годами. Общие характеристики модели, впрочем, не поменялись.

Основные элементы

Устройство лодочного мотора Вихрь 30 идентично большинству движков данного класса ‒ двухтактовых карбюраторных. Движок не рекомендуется устанавливать на резиновые надувные плавсредства, ‒ они не предназначены для моторов-«тяжеловесов». Минимальный вес лодки, на которую он может быть установлен, составляет не менее полтора центнера. Отвечая на популярный пользовательский вопрос, сколько весит Вихрь 30, можно отметить, что эта отметка не превышает 50 килограмм (рисунок 2).

Количество лопастей винта ‒ 3. Для защиты от подводных препятствий вращение передается от редуктора через демпфер и шпонку срезного типа. Столкнувшись с преградой, шпонка срезается и срабатывает система предохранения двигателя. Чтобы снова запустить мотор, следует заменить деталь, что осуществляется достаточно быстро и не требует участия мастера. Предусмотрен передний, задний и холостой ход.

Рисунок 2. Основные конструктивные элементы мотора

Глубина, с которой можно начинать комфортное передвижение, составит 80 см. Мелководье затруднит передвижение, поскольку лопасти станут цепляться о дно и столкнутся с препятствиями в виде камней, веток деревьев или плотных водорослей, которые легко наматываются на винт и затрудняют ход.

Предельные обороты винта достигают отметки 8500-9000 в течение полуминуты. Однако при таких скоростях конструкция перегревается и падает ресурс движка. Поэтому количество желательных оборотов составляет 5000.

Мотор оснащается генератором переменного напряжения 12 В и мощностью 30 Вт. Исходя из заводского описания Вихря 30, генератор используется для напитки ходовых огней катера и заряда батарей.

Отдельная система охлаждения в конструкции отсутствует, для остужения мотора используется принудительный способ ‒ охлаждение корпуса проточной водой во время непосредственной работы. Чтобы охлаждение осуществлялось, конструкция предусматривает наличие водной помпы.

Характеристики

Крепеж двигателя осуществляется с помощью струбцины и упругих крепежных элементов. Для закрепления используется транец лодки или катера, находящийся сзади конструкции. Высота транца лодочного мотора Вихрь 30 не должна превышать 40,5 см.

Масса мотора Вихрь 30 составляет от 45,8 до 49 килограммов. Учитывайте, что при покупке уже ранее эксплуатируемого и подвергнутого починке не заводскими комплектующими движка, вес может быть меньше или больше заводских параметров. Это может сказаться на дальнейшей работе и технических характеристиках устройства.

Двигатель

Модель имеет двухтактный карбюраторный движок на двух цилиндрах. Подвесной мотор Вихрь 30 оснащен защитным кожухом, предотвращающим механическое, водное и любое воздействие извне конструкции. По умолчанию осуществляется продувка трехканальная возвратно-петлевого типа. Свежая смесь поступает в картер через золотник с шайбами из текстолита. По схеме Вихрь 30 имеет настроенный выхлоп. Иными словами, модель имеет глушитель лишнего шума (рисунок 3).

Рисунок 3. Двигатель устройства рассчитан на длительные перемещения

Объем двигателя Вихрь 30 равен 488 кубам. Запустить устройство можно, использовав ручной самоубирающийся стартер или аварийный тросовый. В некоторых современных моделях, обозначенных приставкой «электрон» в названии, предусмотрен стартер автоматического типа. Следуя схеме, зажигание Вихрь 30 в электронных моделях осуществляется с помощью бесконтактного маховичного магнето (генератора постоянного тока, отвечающего за процесс создания искры) типа МБ-2. В ручных моделях зажигание производится с помощью прерывательного механизма, основанного на соединении подвижного и статичного контакта.

Отличающийся доступной стоимостью и способными удовлетворить опытного пользователя характеристиками, мотор Вихрь 30 не теряет популярности среди любителей водных прогулок. Способный служить десятилетиями при должном уходе, движок продолжает оправдывать свою репутацию.

Дренаж редуктора мотора

Из-за того, что внутренняя полость редуктора моторов семейства «Вихрь» не сообщается с атмосферой, в ней постепенно накапливается вода даже при хорошем состоянии уплотнений гребного вала. Это объясняется тем, что температура поднятого из воды редуктора обычно повышается, особенно в жаркий день, давление воздуха в редукторе увеличивается, и воздух выходит наружу через уплотнения. После охлаждения редуктора в воде в его полости возникает разрежение, вследствие чего некоторое количество воды «засасывается» в редуктор. При многократном повторении возникает своеобразный насосный эффект; вода в редукторе способствует сильной коррозии шестерен и быстрому износу их зубьев.

Дренаж (вентиляция) корпуса редуктора не только устраняет данный эффект, но и «сушит» масло, так как при вентиляции вместе с теплым воздухом уносит из полости редуктора влагу.

Дренажная система представляет собой трубопровод, соединяющий воздушную полость редуктора с атмосферой. Его нижнюю часть составляют каналы диаметром 2,5 мм, высверленные в теле редуктора и дейдвуда. Для обеспечения соосности каналов рекомендуем сначала просверлить отверстия для канала в редукторе, а затем в вертикальное отверстие вставить заостренный стальной стержень — керн, который должен выступать на 0,5—1,0 мм. Чтобы керн не заклинило в канале, в горизонтальное отверстие следует предварительно ввести стальной стержень, он будет служить опорой для вертикального. Для того чтобы получить отпечаток, необходимый для сверления канала в дейдвуде, корпус редуктора надо соединить с дейдвудом.

Затем выходные отверстия каналов закрывают резьбовыми пробками М3. Винт, из которого делают пробку, надрезают (место надреза намечают при пробном вворачивании винта), вворачивают, затем обламывают, а пробку зачеканивают. Пробки ставят после полного изготовления и продувки каналов.

Далее в полой оси подвески устанавливают вертикальную трубку 9 с внутренним диаметром 3,5 мм. К ее нижнему концу припаивают штуцер 8, а к верхнему — заглушку 13, имеющую шлиц для ввинчивания штуцера в резьбовое гнездо 4 в теле дейдвуда. Шляпка заглушки, плотно входящая в отверстие подвески, предотвращает вибрацию трубки. В верхней части трубки делают лыску 11, а в самом тонком месте стенки сверлят (прокалывают) отверстие 12, через которое полость редуктора сообщается с атмосферой. Перед установкой трубки резьбу штуцера смазывают герметиком (например, пастой ПС-Б).

Рассмотренная система проста в изготовлении и надежна, не усложняет сборку мотора. Многолетняя эксплуатация показала: имея дренаж в редукторе, можно с успехом применять легкие сорта масел (например, марки МС), которые улучшают условия работы шестерен. Отработавшее масло не имеет следов воды, поэтому отпадает необходимость в рекомендуемой заводом смене смазки через каждые 10—15 ч работы мотора.

Ремонт и техобслуживание

Как и в случае с любой другой техникой, иногда требуется небольшой или капитальный ремонт Vortex 30. Как упоминалось ранее, преимуществом модели является возможность быстрой замены всех деталей.

Самая распространенная операция — замена крыльчатки Vortex 30. Одна крыльчатка — это вентилятор насоса, который отвечает за подачу воды в систему охлаждения. Поскольку эта деталь наиболее уязвима для попадания мелкого и крупного мусора из воды, ее необходимо периодически заменять.

Второй по частоте проблемой считается электростартер: столкнувшись с прерывистым или затрудненным электрическим запуском в работе подвесного мотора Vortex 30, рекомендуется как можно скорее доставить устройство в сервис. Однако, если вы хотите рискнуть и уверены в своих силах, инструкции по ремонту Vortex 30 доступны в технической документации или на форумах пользователей.

ОБЩИЕ УКАЗАНИЯ

Общий вид

Подвесные лодочные моторы моделей «Вихрь» предназначены для установки на судах туристского или хозяйственного назначения весом не менее 130кг для моторов мощностью 25 л.с., а для моторов мощностью 30 л.с. – не менее 150 кг и высотой транца не более 405 мм и могут эксплуатироваться в любых водоемах, имеющих глубину не менее 0,8 м. Благодаря высокой мощности они могут обеспечивать движение на больших скоростях и буксировку водного лыжника. Подводная часть моторов выполнена из коррозийностойких материалов, поэтому моторы могут быть использованы как в пресной, так и в соленой воде с соблюдением рекомендаций, изложенных в данной инструкции.
Запуск моторов «Вихрь-М», «Вихрь-30Р», «Вихрь-25Р электрон», «Вихрь 30Р электрон» – ручной, с самоубирающимся шнуром. Запуск мотора «Вихрь-30» и «Вихрь-30 электрон» производится электростартером.
Реверсивный привод гребного винта обеспечивает передний и задний ход лодки, а также допускает работу моторов вхолостую.
Моторы имеют места подключения дистанционного управления (фиг. 2), деталями которого комплектуются лодки.

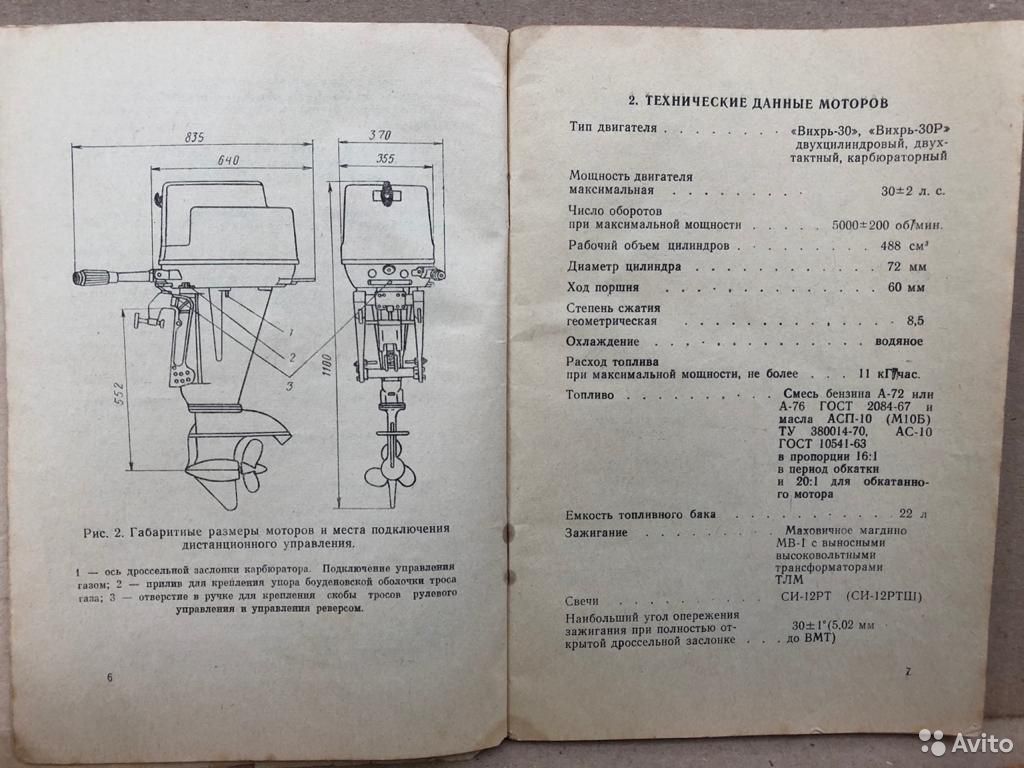

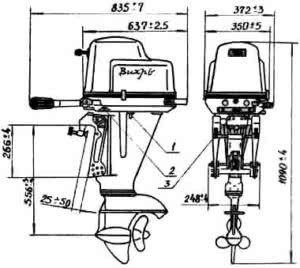

Фиг. 2. Габаритные размеры и места подключения дистанционного управления моторов:1- ось привода дроссельной заслонки карбюратора. Подключение управления газом;2- прилив для крепления упора боуденовской оболочки троса газа;3- отверстие в ручке крепления скобы тросов рулевого управления у управления реверсом.

Моторы оборудованы системой отбора электроэнергии к источникам сета, устанавливаемым на судне, и устройством для подзарядки аккумулятора в процессе работы двигателя.
В настоящем руководстве дано краткое описание моторов и необходимые указания по их эксплуатации. Исправная работа, экономичность и долговечность во многом зависят от технически правильного пользования моторов, при строгом соблюдении указанных в руководстве правил. Заводом ведется дальнейшая работа по усовершенствованию выпускаемых лодочных моторов, поэтому некоторые конструктивные изменения в руководстве могут быть не отражены. Категорически запрещается производить запуск мотора без погружения в воду.

При заправке бака топливом не забудьте влить в бензин масло в пропорции, указанной в руководстве, и тщательно его размешать. Езда, даже кратковременна, на чистом бензине приведёт к выходу двигателя из строя. На моторе между картером и карбюратором стоит ограничительная шайба. После окончания периода обкатки мотора (5 топливных баков0 необходимо снять ограничительную шайбу.
При запуске и прогреве двигателя не развивайте больших оборотов – это может привести к разрушению подшипников нижних головок шатунов и заклиниванию поршней в цилиндрах.
Перед остановкой мотора обязательно его охладите работой на малых оборотах в течении 2-3 минут.

https://youtube.com/watch?v=z2sqBS6ixN4

До истечения гарантийного срока владельцу лодочного мотора категорически запрещается вскрывать картер и редуктор. При нарушении данного условия эти узлы не будут приниматься на гарантийный ремонт.

«Вихрь»

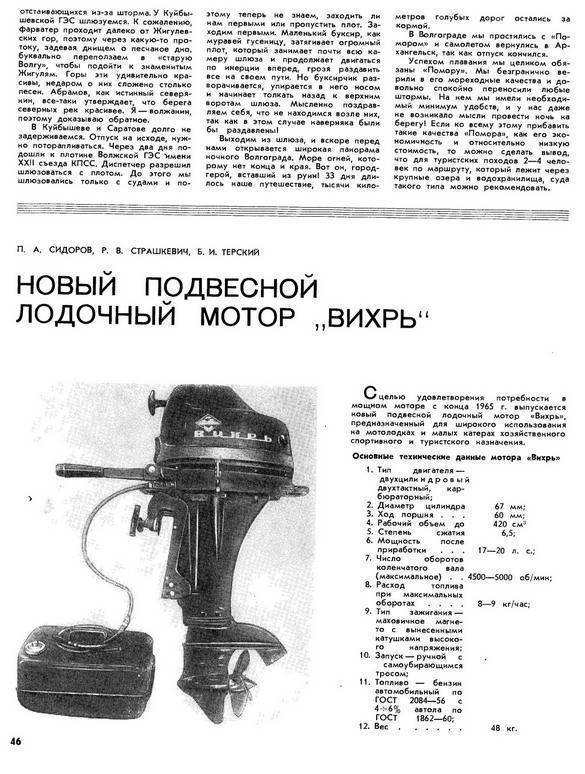

Лодочные моторы семейства «Вихрь» — это настоящий парадокс отечественного малого флота. С одной стороны, это самые массовые в стране моторы. В лучшие годы ежегодно выпускалось до 150000 «Вихрей» трёх марок двумя заводами, и всё это количество в магазинах не залёживалось. С другой стороны, «Вихри» — это моторы самой устаревшей конструкции, множество неудачных конструктивных решений в «одном флаконе», позор Российской промышленности. Именно благодаря низким потребительским качествам «Вихрей» у нынешнего поколения водномоторников сложилось отрицательное отношение к отечественным подвесным моторам. Однако обо всём по порядку. В начале 60-х на Куйбышевском моторостроительном заводе им. Фрунзе тоже задумались о том, как заменить «Стрелу» более совершенным мотором. Причём мотором большей мощности, чем у наиболее распространённой тогда «Москвы». Было принято решение скопировать мотор какой-нибудь зарубежной фирмы. Но в отличие от московских коллег, скопировавших удачный «Джонсон», куйбышевцы положили глаз на весьма неудачный западногерманский 20-сильный «Кёниг». Вполне возможно, что этот мотор был ещё довоенной разработки, и в нашу страну попали трофейные экземпляры, с которых и ваяли «Вихрь» куйбышевцы. По крайней мере, в 1965г., когда пошли в серию первые «Вихри», фирма «Кёниг» объявила о снятии устаревших «двадцаток» с производства… Итак, в 1965г. первые «Вихри» появились в магазинах.

Развивали они поначалу даже не 20, а всего 17л.с., тем не менее были встречены на ура. Ещё бы, несмотря на все недостатки «Вихрь» позволял выводить на глиссирование «Казанку» с семейным экипажем на борту! А любители высоких скоростей получили возможность, установив два «Вихря», выводить на глиссирование гораздо более крупные мореходные суда. Вскоре удалось довести мощность «Вихря» до проектной величины 20 л.с. Несколько лет «Вихрь» оставался самым мощным отечественным подвесным мотором. Выпуск его неуклонно наращивался. Успеху «Вихря» в немалой степени способствовала организация производства в том же городе Куйбышеве (ныне Самара), на авиазаводе, мотолодок «Прогресс». Прогресс был гораздо более вместительным и комфортабельным, нежели широко распространённая тогда «Казанка», за что и приобрёл репутацию «семейного» судна. Сочетание «Прогресс»+»Вихрь» стало наиболее распространённым в СССР на многие годы. Так как транец «Прогресса» был рассчитан на установку только одного мотора, единственным подходящим для этой наиболее популярной лодки мотором был «Вихрь». Действительно, под «Ветерком-8″(«-12») или «Москвой» «Прогресс» не глиссировал, а переделать транец под два мотора мог далеко не каждый любитель. Так и произошло внедрение в общественное сознание мысли об исключительности «Вихря». Дальше пошла цепная реакция: начинающий водномоторник, не способный самостоятельно разобраться в тонкостях конструкции моторов, при выборе техники ориентировался на мнение соседа, а у соседа был «Вихрь»… Так «Вихрь», устаревший ещё до рождения, и завоевал тогдашний рынок подвесных лодочных моторов.

Технические характеристики мотора «ВИХРЬ»

Мощность (л.с.)	20
Тактность	двухтактный
Рабочий объём (куб. см)	422
Количество цилиндров	2
Максимальное число оборотов в минуту	5000±200
Диаметр/ход поршня (мм)	67 х 60
Смазка	Предварительным смешением
Емкость топливного бака	22 л., выносной
Система управления	румпель или дистанционное
Тип запуска	ручной стартер
Вес (кг)	45 кг
Производитель:	СССР
Расход топлива при макс. мощности	9 кг/час
Диаметр гребного винта	240 мм

Технические характеристики мотора «ВИХРЬ-25Р»

Мощность (л.с.)	25
Тактность	двухтактный
Рабочий объём (куб. см)	422
Количество цилиндров	2
Максимальное число оборотов в минуту	5000
Диаметр/ход поршня (мм)	67 х 60
Смазка	Предварительным смешением
Емкость топливного бака	22 л., выносной
Система управления	румпель или дистанционное
Тип запуска	ручной или эл. стартер
Вес (кг)	45 кг
Производитель:	Россия

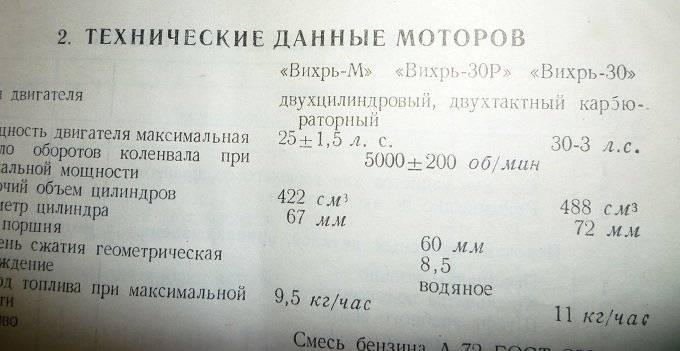

Технические характеристики мотора «ВИХРЬ-30»

Мощность (л.с.)	30
Тактность	двухтактный
Рабочий объём (куб. см)	488
Количество цилиндров	2
Максимальное число оборотов в минуту	5000
Диаметр/ход поршня (мм)	72 х 60
Смазка	Предварительным смешением
Емкость топливного бака	22 л., выносной
Система управления	румпель или дистанционное
Тип запуска	ручной или эл. стартер
Вес (кг)	49 кг
Производитель:	Россия

< Предыдущая		Следующая >

Маховики

На моторах “Вихрь” и первых выпусках моторов “Вихрь-М” устанавливался маховике шестью магнитами, размещенными внутри обода с одинаковым шагом 60°. Для мотора “Вихрь” этот маховик имел номер 2.119-000, для мотора “Вихрь-М” -4.119-000.

С начала 1971 г на маховик не устанавливали два магнита (третий и шестой от шпоночного паза по часовой стрелке, если смотреть изнутри маховика), в результате чего шаг магнитов по ободу стал переменным (120-60-120-60°). Номера маховиков не изменялись. Поэтому, несмотря на внешнюю идентичность маховиков их нельзя переставлять с одного мотора на другой.

Основная причина этого состоит в различии угла опережения зажигания — у “Вихря” – 38°, а у “Вихря-М” – 30° (до ВМТ 7,87 и 5,02 мм соответственно). Такое изменение максимального угла опережения выполнено за счет разворота на 8° кулачка, который расположен на ступице. Поэтому на мотор “Вихрь” можно устанавливать только маховик 2.119-000, а на ” Вихрь-М” – 4.119-000. Внешне их можно отличить по расположению кулачка — на маховике 2.119-000 отверстие для крепления кулачка смещено от оси шпоночного паза на 10°, на маховике 4.119-000 – на 18°.

На моторы “Вихрь-М” и “-30”, оборудованные контактной системой зажигания МВ-1, и с ручным запуском устанавливаются маховики 3.119-700, с электрозапуском (с зубчатым венцом) -3.119-701. Эти маховики взаимозаменяемы; разница заключается лишь в наличии у последнего зубчатого венца. На “Вихрь-М” и “Вихрь-30”, оборудованные бесконтактной ЭСЗ (МБ-2), с ручным запуском устанавливаются маховики 4.121-000, с электрозапуском -4.121 -000-01; для системы зажигания МВ-1 они не пригодны.
