Изготовление электронных сигнализаторов поклевки своими руками

Самодельные звуковые устройства

Вариант 1. Простая схема электронного сигнализатора

Датчик натяжения лески выполняется из контактной группы от ре­ле РПУ-2

Важно только настроить, чтобы разжимания реле происходило при малейшем движении лески, но это делается очень легко во время сборки

Вариант 2. Простая схема ждущего звукового и светового сигнализатора

Очень простая схема. Датчик основан на все том же реле РПУ-2 или любом другом его аналоге. Леска заводится за датчик и разъем SA1 замыкается вручную. Как только произойдет натяжение лески при поклевки — она пройдет через датчик и цепь позволит динамику сигнализировать о поклевке. Также можно параллельно поставить и светодиод, для светосигнализации.

Вариант 4. Более сложная схема ждущего сигнализатора поклевки

Все устройства, следящие за поклевкой на донке или удочке разделяют на звуковые и визуальные. Некоторые механические устройства и современные электронные сигнализаторы могут совмещать оба способа оповещения.

Большинство рыбаков для определения поклевок останавливаются на визуальных сигнализаторах.

Электронные сигнализаторы поклевки делятся на такие разновидности:

• визуальные;
• звуковые;
• комбинированные

Визуальные сигнализаторы

Работают эти сигнализаторы по такому принципу:

1. поплавок закрепляется на леске;
2. когда он попадает в воду, то начинает балансировать на ее поверхности;
3. когда к наживке будет применено прикосновение или любое другое движение, то поплавок известит рыбака об этом.

Кроме поплавка, к визуальным сигнализаторам причисляется и «кивок», который закрепляется на удочке или на леске, в промежутке между катушкой и первым кольцом удочки.

Звуковые сигнализаторы

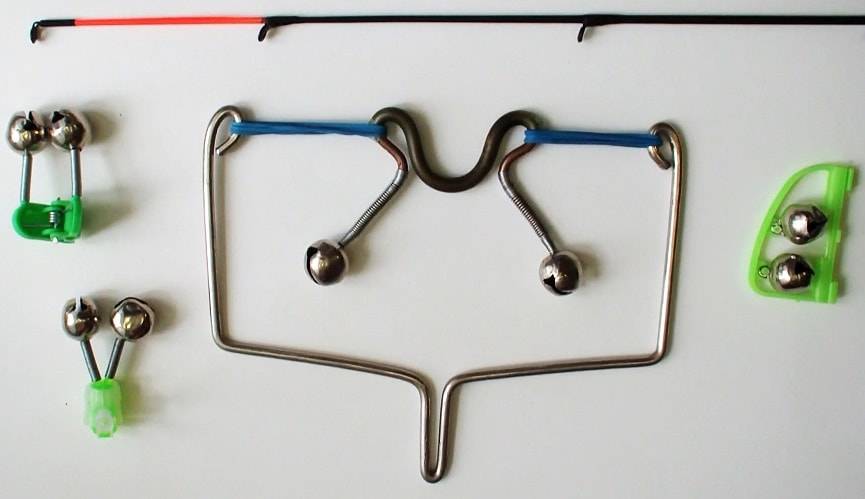

Самым простым звуковым сигнализатором, который уже десятки лет используется рыбаками, является маленький колокольчик, который при вылове закрепляют на конец удочки или на леску. Чаще всего колокольчик применяется на спиннинговых удочках, когда делается заброс на дальнее расстояние.

Электронный сигнализатор поклевки на удочку

Электронный сигнализатор клева для удилища представляет собой специальную подставку под удочку, к которой прикрепляется особый держатель.

Работает этот сигнализатор таким образом:

1. Подставка устанавливается на берегу у воды.
2. На эту подставку крепиться удочка со снастями.
3. Леска с кончика удочки заматывается сквозь ролик, который контролирует все ее движения.
4. Когда рыбы клюет, то вместе с этим роликом шевелиться вал со встроенной шестеренкой, который находиться под излучателем света, контролирующим все движения.

Данные механизмы очень эффективны и могут работать в разных режимах. Кроме того, они позволяют классифицировать степень клева рыбы и время клева, что является очень практичным.

Электронный сигнализатор поклевки для фидера

Это устройство по процессу работы очень похожее на сигнализатор для удочек. Звуковой сигнал предоставляется в результате искривления инфракрасных лучей механизма, особым колесом, сквозь которое протягивается леска.

Правильно пользоваться электронным сигнализатором нужно по такой схеме действий:

1. поместить несколько удочек на берегу водоема с помощью подставки род-под (можно использовать и другие виды подставок, но это самая удобная);
2. прикрепить сигнализатор клева к удочкам;
3. спустить фрикционный тормоз, для того, чтобы леска могла закрепиться в нужном положении;
4. длина используемой протяжки в основном зависит от условий вылова и направленности ветра;
5. установить свингер между удочкой и катушкой, чтобы сигнал в слишком ветреную погоду был предельно точным.
6. подключить питание сигнализатора, и настроить его в режим работы. При первой же поклевке устройство сообщит рыбака от этом.

Принцип работы сигнализатора выглядит таким образом:

1. Леска продевается сквозь специальное колесо, и заставляет его двигаться при клеве.
2. Эти движения фиксируются излучателем света, и передаются через звуковой сигнал.

Общая схема работы немного напоминает компьютерную мышь, потому что также передает сигнал.

Совершенствуем механизм

Световой сигнализатор – отличное решение для ночной рыбалки, однако не избавляет от необходимости постоянного зрительного контакта с устройством. Решить эту проблему поможет комбинированный сигнализатор – дополнительно со световой индикацией он будет подавать звуковые сигналы. Принцип работы устройства и механизм привода останутся без изменений, а вот над схемой придется поработать. Параллельно источнику света необходимо подключить схему, отвечающую за генерацию звуков, например, мультивибратор, способный заставить динамик «пищать» с различной частотой. Подойдет классическая схема мультивибратора на двух биполярных транзисторах одинаковой структуры (лучше применить транзисторы структуры n-p-n, например, хорошо знакомые всем радиолюбителям КТ315). Используемые конденсаторы – электролитические, при их подключении не забывайте соблюдать полярность и следите за тем, чтобы не было превышено максимально допустимое для конденсатора напряжение (конденсаторы на 16 вольт и выше можно использовать смело). Резисторы подойдут любого типа, мощностью 0,25 Вт. Емкость конденсаторов и сопротивление базовых резисторов будут задавать частоту звука, их лучше определить методом подбора или изначально установить подстроечные резисторы. Один из резисторов, соединенных с коллекторами транзисторов, заменим на динамик с сопротивлением 8 Ом и мощностью не менее 0,5 Вт. Комбинируя мультивибраторы с различными параметрами можно добиться различных сложных звуков. Можно найти даже схемы для имитации пения соловья или мяуканья кошки. Какую бы схему Вы не выбрали, придется, скорее всего, подобрать и другой источник тока – возможно, блок из нескольких батареек или аккумулятор старого мобильного телефона.

Необходимые радиодетали (при использовании простого мультивибратора):

• Батарейка типа АА или ААА – 3 шт
• Замыкающийся геркон с сопротивлением не более 200 Ом – 1 шт
• Светодиод или лампа накаливания на номинальное напряжение 1,5-3 В – 1 шт
• Резистор сопротивлением 100…500 Ом (подобрать) – 1 шт
• Резистор сопротивлением 10…50 кОм (подобрать) – 2 шт
• Конденсатор электролитический емкостью не менее 10 мкФ (подобрать) – 2 шт
• Транзистор биполярный (рекомендуем КТ315, КТ3102 или BC547) – 2 шт
• Динамик сопротивлением 8 Ом – 1 шт
• Тумблер или ползунковый переключатель (переключение режимов свет/звук)–1

Какой сигнализатор выбрать?

Каждый сигнализатор представляет собой прибор, который благодаря звуковому, визуальному или любому другому способу показывают, что рыба клюнула на приманку. Такие приборы используются рыболовами достаточно давно. Использование этого устройства вместе с фидером популярно по многим причинам:

1. Эффективность ловли.
2. Возможность рыбалки как в ночное, так и в дневное время дня.
3. Утомляющий фактор сходит на нет (по сравнению с нахлыстом и использованием спиннинга).
4. Совмещение с другими методами ловли, а также возможность использования сразу нескольких снастей.

Все сигнализаторы делятся на:

• световые;
• звуковые модели.

Первый тип в большей мере рассчитан на ловлю в ночное время дня. Нередко такие устройства могут подавать и звуковые сигналы. Сюда также можно отнести и электронные сигнализаторы.

Звуковых же моделей куда больше. К ним относится множество видов: колокольчики, бубенчики и т.д. Они более практичны и могут применяться при любых условиях ловли.

Электронный

Раньше звуковые сигнализаторы издавали громкий шум, который мог спугнуть рыбу и мешал соседним рыбакам. Однако прогресс не стоит на месте. Благодаря инновационным технологиям появились электронные сигнализаторы, позволяющие значительным образом облегчить жизнь современных рыбаков. Такие устройства имеют множество преимуществ над другими видами сигнализаторов.

1. Чувствительность и долговечность. Устройства отличаются надежностью, при этом они позволяют ловить рыбу вне зависимости от погодных условий. Туман, мороз, дождь – все это не играет никакого значения. Электронные сигнализаторы отлично защищены от влаги, грязи и других веществ, что связано с наличием герметического корпуса. Тогда как электроплата заливается специальным герметиком.
2. Удобство использования. Человек с крупными руками способен справиться далеко не с каждым сигнализатором, особенно, если они мокрые. Тогда как электронные модели удобно использовать всем.
3. Малое потребление электричества. Для работы сигнализатора потребуется лишь пару батареек, которые необходимо регулярно менять.

Маятник

Маятниковый сигнализатор – это специальная пластиковая трубка, закрепленная на пружине в вертикальном положении. В конце этой трубки располагается сигнальный предмет, который может быть ярким шариком, либо цилиндром. Этот элемент хорошо заметен в любое время суток и при любых погодных условиях.

Такое устройство отличается высокой чувствительностью. Помимо этого, маятниковый сигнализатор имеет свободный ход движущейся части индикатора и яркий цвет. Все это вместе предусматривает высокую эффективность рыбалки. Также устройство дает возможность значительно уменьшить число холостых подсечек.

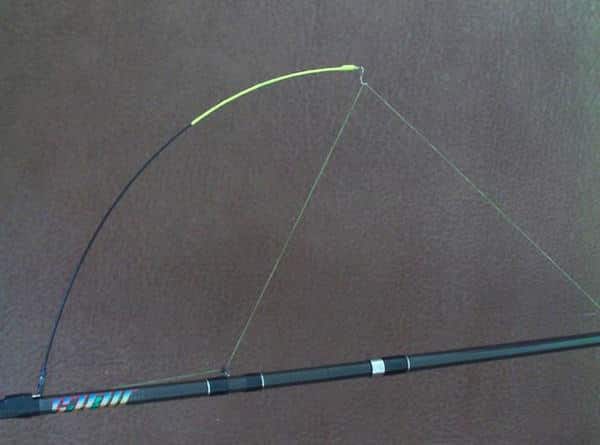

Кивок

Кивки используются для зимней рыбалки, либо при оснащении легких летних снастей (в случае ловли на мормышку). Среди рыбаков такой сигнализатор именуется как “боковой кивок”.

Светлячок

Подобного рода приборы используются достаточно давно. Конструкция маятниковых сигнализаторов проста. Они состоят из:

Как поймать больше рыбы?

1. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
2. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

• металлической проволоки;
• деревянной палочки;
• трубы из пластика.

Все эти детали соединены между собой. В трубе и находится специальный светлячок, который выступает в роли сигнализатора. Однако такой способ ловли не лишен недостатков. Его нельзя использовать, когда дует сильный ветер, так как устройство будет сильно раскачиваться и не сможет зафиксироваться в одном положении.

Простейшие варианты сигнализаторов

Самые простенькие индикаторы поклевки вполне можно изготовить самостоятельно, не имея вовсе никакого опыта работы с электроникой и электрическими цепями. Некоторые простенькие сигнализаторы поклевки не потребуют от рыболова даже навыков работы с паяльником.

Вариант №1

Понадобится: • Светодиод • Небольшая плоская батарейка • Термоусадочная трубка, в которую помещается батарейка. • Две силиконовые трубочки, одна из которых должна соответствовать диаметром светодиоду. Сначала необходимо отрезать термоусадочную трубку так, чтобы при помещении в нее батарейки с обоих боков оставалось примерно 1-1,5 см трубки. Вставить внутрь силиконовую трубочку, после чего зажигалкой, или другим источником огня, и обжечь до закрепления трубочки с обеих сторон

Важно! Со стороны, где будет расположен светодиод, трубочка должна выниматься. Светодиод поместить внутрь силиконовой трубочки, после чего изолировать его от контакта с водой при помощи прозрачного силиконового клея. Крепежный конец также желательно проклеить, не забыв оставить при этом место для крепления конструкции к поплавку

Этот самодельный сигнализатор поклевки можно использовать и для ночной поплавочной ловли, и крепить на карповых, фидерных удилищах или донках при ловле ночью. Этим же устройством можно усовершенствовать маятниковый сигнализатор поклевки, сделав его заметным в темное время суток. Важно! Если светодиод не загорается, необходимо сменить полярность контактов

Крепежный конец также желательно проклеить, не забыв оставить при этом место для крепления конструкции к поплавку. Этот самодельный сигнализатор поклевки можно использовать и для ночной поплавочной ловли, и крепить на карповых, фидерных удилищах или донках при ловле ночью. Этим же устройством можно усовершенствовать маятниковый сигнализатор поклевки, сделав его заметным в темное время суток

Важно! Если светодиод не загорается, необходимо сменить полярность контактов

Вариант №2

Этот сигнализатор поклевки своими руками несколько сложнее. Для его изготовления понадобится: • Светодиод с элементами питания (отлично подходят варианты из зажигалок с фонариками – уже есть готовый корпус для батареек). • Металлическая трубка. • Пружина и саморез. • Резинка и несколько сантиметров тонкого провода. Лампочку с элементами питания поместить внутрь трубки, один из контактов светодиода необходимо замкнуть на корпус. На пружине зафиксировать саморез, поместить этим концом внутрь трубки, другой конец при помощи резинки зафиксировать внутри корпуса. Ко второму контакту светодиода необходимо припаять проводок, другой конец которого необходимо закрепить на выступающей снаружи части пружинки. При поклевке утяжеленная саморезом пружина замыкает контакт, срабатывает светодиод. Звуковой сигнализатор поклевки своими руками из подобной конструкции также несложно сделать, достаточно поменять светодиод на пищалку с недорогой открытки, однако вспышки света ночью более заметны, чем кратковременные срабатывания звукового сигнала.

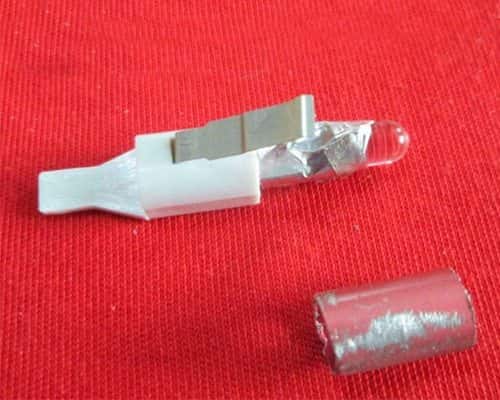

Средний вариант

Опишем изготовление промежуточного варианта сигнализатора. здесь также применяется светодиод с батареями из зажигалки, а также силиконовый наконечник от пипетки и металлизированный скотч с изолентой.

Вытаскиваем из зажигалки световой блок.

Монтируем отрезок трубочки с помощью металлизированного скотча.

Помещаем конструкцию в силиконовый наконечник, уплотняя изолентой.

Количество скотча нужно подобрать таким образом, чтобы неподвижная конструкция не светилась, а при поклевке появлялось свечение, как на следующем фото.

Info

Publication number

RU2787690C1

RU2787690C1
RU2022120412A
RU2022120412A
RU2787690C1
RU 2787690 C1
RU2787690 C1
RU 2787690C1
RU 2022120412 A
RU2022120412 A
RU 2022120412A
RU 2022120412 A
RU2022120412 A
RU 2022120412A
RU 2787690 C1
RU2787690 C1
RU 2787690C1

Authority
RU
Russia

Prior art keywords
reed switch
reed
liquid level
signaling device
float

Prior art date
2022-07-26

Application number
RU2022120412A
Other languages

English (en)

Inventor
Артемий Тимофеевич Яровой
Виктор Анатольевич Кузьмичев
Владислав Алексеевич Волков
Евгений Иванович Кириченко
Павел Михайлович Обриев
Original Assignee
Публичное акционерное общество “Транснефть” (ПАО “Транснефть”)
Общество с ограниченной ответственностью “Научно-исследовательский институт трубопроводного транспорта” (ООО “НИИ Транснефть”)
Акционерное общество “Томский завод электроприводов” (АО “ТОМЗЭЛ”)
Акционерное общество “Транснефть – Западная Сибирь” (АО “Транснефть – Западная Сибирь”)
Filing date
2022-07-26
Publication date
2023-01-11

2022-07-26Application filed by Публичное акционерное общество “Транснефть” (ПАО “Транснефть”), Общество с ограниченной ответственностью “Научно-исследовательский институт трубопроводного транспорта” (ООО “НИИ Транснефть”), Акционерное общество “Томский завод электроприводов” (АО “ТОМЗЭЛ”), Акционерное общество “Транснефть – Западная Сибирь” (АО “Транснефть – Западная Сибирь”)
filed
Critical

Публичное акционерное общество “Транснефть” (ПАО “Транснефть”)

2023-01-11Application granted
granted
Critical

2023-01-11Publication of RU2787690C1
publication
Critical

patent/RU2787690C1/ru

Световой электронный сигнализатор поклевки своими руками

Простым аналогом данного сигнализатора является фосфорная палочка, которая светится, если ее переломить.

Но вариант нашего устройства хорош тем, что его надолго хватает, а фосфорной палочки всего на ночь.

Итак, для нашей самоделки понадобятся следующие материалы и инструменты:

• Соломинки для коктейлей;
• ножницы;
• клеевый пистолет со стержнями клея;
• светодиоды;
• батарейки (3 В);
• термоусадочная трубка;
• зажигалка;
• заколки-крокодильчики.



Последовательность действий:

1. Отрезать кусок соломинки длиной 3-5 см.
2. Наполнить горячим клеем отрезанный кусок соломинки.
3. Пока клей горячий, вставить в соломинку светодиод. Выводы светодиода должны торчать примерно на 5 мм.
4. Вставить круглую батарейку в термоусадку.
5. Отрезать лишнюю часть термоусадки, чтоб с каждой стороны трубки оставалось по 1-2 см.
6. Вставить в термоусадку соломинки с двух сторон.
7. Зажигалкой разогреть термоусадку, что чтобы стянуть ее по соломинке.
8. Соединить соломинку с диодом и термоусадку, чтобы один контакт диода касался одной стороны батарейки, а второй касался другой стороны батарейки.
9. На свободный конец трубки клеевым пистолетом приклеить заколку, которая и будет крепится к леске.

А теперь то же самое только в видеоформате. Приятного просмотра.

Еще один вариант электронного сигнализатора

Погремушка, встроенная в подставку

А вот еще один вариант сигнализатора, который мы нашли в интернете. Очень интересная задумка. Углубление для удилища натянуто резинками между согнутой проволки.

Стоит отметить, что такая конструкция не чувствительна, и способна фиксировать только мощные поклевки.

Выбор катушки для фидера

Обзор фидеров Shimano

Оснастки для фидера

Прикормка своими руками

Приготовление макушатника

Ловля на флет кормушки

Фидерные кормушки своими руками

Обзор крючков для ловли на фидер

Как выбрать фидерное удилище

Рыболовные самоделки своими руками

16 тыс. просмотров

Рейтинг зимних блесен для ловли на окуня

13 тыс. просмотров

Обзор лучших балансиров для зимней рыбалки

Ловля на мормышки: разновидности, снасти, техника ловли

19 тыс. просмотров

Виды рыбопоисковых эхолотов для рыбалки

19 тыс. просмотров

Обзор алюминиевых лодок для рыбалки

14 тыс. просмотров

Обзор и рейтинг эхолотов для рыбалки

7 тыс. просмотров

Как выбрать катушку для спиннинга?

10 тыс. просмотров

Электромоторы для надувных лодок(обзор)

3 тыс. просмотров

Алюминиевые катера для рыбалки

8 тыс. просмотров

Какую катушку выбрать для фидера – обзор характеристик

19 тыс. просмотров

Характеристики и возможности фидерных удилищ

6 тыс. просмотров

Рейтинг карповых катушек с байтранером

9 тыс. просмотров

Лодка для рыбалки: на что обращать внимание при пркупке

21 тыс. просмотров

Как выбрать мотор для лодки?

3 тыс. просмотров

Классификация воблеров и других приманок

30 тыс. просмотров

Ловля на силиконовые приманки

15 тыс. просмотров

Лучшие воблеры на щуку: размер, цвет, проовдка

4 тыс. просмотров

Ловля фидером на флэт-кормушки

8 тыс. просмотров

Самодельная прикормка для леща своими руками

21 тыс. просмотров

Ловля спиннингом на раттлины

3 тыс. просмотров

Как выбрать карповую катушку: обзор и рейтинг

Преимущества и недостатки электронных сигнализаторов

Подобные приборы используют опытные рыболовы в условиях, когда необходимо поймать трофейный экземпляр. Особенность электронных приборов в том, что они могут распознавать истинные поклевки от ложных и реагируют на малейшие движения снасти. Поэтому пропустить момент поклевки просто нереально. Некоторые модели могут учитывать силу волн, течения и т.д.

Если проанализировать, в чем заключаются достоинства и недостатки электронных сигнализаторов, то стоит брать во внимание не дешевые китайские модели, а изделия известных фирм. Как правило, дешевые модели сомнительных производителей не отвечают заявленным требованиям. Они так же не отличаются надежной работой и надежностью, чего не скажешь о настоящих фирменных разработках

Они так же не отличаются надежной работой и надежностью, чего не скажешь о настоящих фирменных разработках.

К достоинствам электронных сигнализаторов следует отнести:

1. Весьма высокую чувствительность.
2. Отсутствие или минимум ложных срабатываний в сложных условиях рыбной ловли.
3. Возможность регулировки натяжения лески в условиях ветра и наличии волн, наличии сильного течения или движения груза по склону.
4. При ловле на несколько удочек легко определить, где, на какой удочке рыба взяла наживку.

Недостаток подобных приборов — это высокая стоимость, что ограничивает их использование для некоторых категорий рыболовов. К тому же, возможны подделки или, другими словами, можно приобрести контрафактную продукцию. Кроме этого, нужны специальные подставки под удочки, а это дополнительные затраты. Некоторые фидеристы используют обычные стойки, хотя их требуется, как минимум две. При этом все равно получается дешевле.

Электронными рыболовными сигнализаторами пользуются заядлые любители фидерной ловли рыбы. Модели с пейджером хорошо использовать карпятникам: после тщательной закормки перспективного места, можно пойти в палатку и немного отдохнуть. Ловля трофейного карпа имеет свои особенности: за ночь может быть не больше 3-х поклевок. В таком случае не имеет смысла всю ночь сидеть возле удочки в ожидании поклевок.

Электронные и визуальные сигнализаторы поклёвки для убийцы карася на рыбалке.

Watch this video on YouTube

Как работает сигнализатор поклевки

Принцип работы сторожка для донки основан на том, что в момент поклевки леска передает колебания оснастки, фиксируемые сигнализатором. Рыба, захватив насадку, перемещается в произвольном направлении. Сигнализатор для донки реагирует на потяжки лески независимо от их силы.

Мощный рывок гораздо заметнее — его может зафиксировать как фабричное, так и самодельное приспособление

Крупная рыба чаще клюет осторожно, и сигнализатору важно быть чувствительным, чтобы зафиксировать такую поклевку

Требования к сигнализаторам для донки:

• высокая чувствительность;
• простота конструкции;
• защита от воды;
• разумная цена.

Каждый рыболов выбирает приспособления для индикации поклевки в зависимости от:

• условий ловли;
• собственных потребностей;
• погодных условий;
• предполагаемой рыбы в улове;
• времени суток.

Ночью визуальные индикаторы неэффективны, даже при наличии освещения. Невозможно просидеть несколько часов, не отводя глаз от удилища, а если отвлечься, пропустишь поклевку. Поэтому в ночное время необходимы звуковые датчики для донки. А если они будут обеспечивать еще и визуальный эффект, отдача от такого снаряжения значительно повышается.

Важен вес датчика, и это касается не только удобств рыболова. При сильном ветре легкая конструкция будет показывать ложные поклевки, и смысл самого устройства утраивается.

Купить сигнализатор не сложно, в магазинах продаются модели, как для летней, так и для зимней рыбалки. Но качественное снаряжение обойдется недешево. Поэтому многие рыболовы предпочитают делать датчики самостоятельно из подручных материалов, это и дешевле и занимает немного времени.

Боковой сигнализатор поклёвки (боковой квивертип)

Боковой квивертип применяется, когда необходимо расположить фидерную снасть не параллельно берегу, а перпендикулярно. Это может произойти, если в месте лова находится много препятствий (например, коряги, камни, береговая растительность). Использование бокового сигнализатора для фидера также решает проблему сильного ветра и волны.

Для создания бокового сигнализатора клёва понадобятся:

• проволока из стали толщиной не более 1 мм и длиной 15–20 см;
• крепление-хомут для ПВХ трубы;
• металлическая трубочка или стержень длиной около 10 см. Диаметр должен совпадать с боковым отверстием хомута;
• нитки и водостойкий клей.

В стержне проделывается отверстие, в которое продевается проволока. Край проволоки загибается под углом 90 градусов и приматывается нитками к стержню. Нить при этом промазывается клеем. Для надёжности сверху можно надеть резиновую трубочку либо просто прокрасить лаком.

На противоположном конце проволоки загибается крючок, используемый как держатель для основной лески. С этой стороны проволока окрашивается яркой краской или оклеивается плёнкой на расстояние 5 см от крючка. Направляющую трубочку необходимо плотно зафиксировать в отверстие хомута, желательно использовать при этом клей.

Конструкция фиксируется на ручке удилища между катушкой и первым кольцом. Дуга квивертипа должна находиться сбоку. Леску необходимо зацепить крючком. При поклёвке дуга изгибается, леска натягивается, яркий наконечник начинает ритмично подпрыгивать.

Калибровка

максимальный уровень

Для калибровки параметра на пустом баке нажимаем кнопку «Слить», переходим к следующему этапу – калибровке максимального уровня. На индикаторе так же отображается дистанция в миллиметрах. На линейке горят все светодиоды, символизируя режим калибровки максимального уровня. Дальше возможны варианты – либо мы наполняем бак на сто процентов и после этого жмем кнопку «Наполнить» для установки верхнего уровня. Или можно просто поднести отражатель к датчику на предполагаемый максимальный уровень.

После калибровки уровней переходим к вводу объема бака. Кнопкой «Наполнить» меняем значение разряда, а кнопкой «Слить» меняем разряд и так все четыре разряда по очереди. В калибровке предусмотрены две блокировки. Не критическая – если объем не введен, то устанавливается объем 100, соответственно отображение будет в процентах или в литрах, если бак при этом на сто литров. Вторая – критическая блокировка, поскольку расположение датчика у нас верхнее, то значение верхнего уровня не может быть больше нижнего. В этом случае прибор калибровку не проходит, а просто отображает дистанцию.

Выбор сигнализаторов

Конечно, в первую очередь, вы должны отталкиваться от бюджета. Самый лучший вариант – это покупать сигнализаторы сразу в наборе.

Все наборы поставляются в защитных кейсах, что также большой плюс – удобно хранить их после рыбалок.

То же самое касается и механических сигнализаторов, хотя, они стоят намного дешевле, чем электронные, и это вполне логично.

Если отталкиваться от фирм, то для начинающих мы бы рекомендовали серии FOX M или FOX MX . Можно здорово сэкономить на пейджере, но, если получается его приобрести – это отлично.

Выбор между топовыми сериями FOX или Delkim – это уже дело каждого рыболова. Мы пользовались и теми, и другими и можем с уверенностью заявить, что это продукция высшего качества, которая, в принципе, навсегда закрывает проблему выбора сигнализаторов.

Простейшие сигнализаторы поклевки (принципы действия, инструкция по изготовлению)

У каждого рыбака для определения клева есть глаза, уши и руки. Механический сигнализатор призван за счет своего принципа действия, сообщить через визуальный, акустический или тактильный контакт начало поклевки.

Механические визуальные сигнализаторы

Кивок. Самые простые устройства – это нам знакомый поплавок или кончик удилища (кивок). Эти виды сигнализаторов знакомы каждому. Как сделать поплавок и кивок самому, или какой купить, знает каждый рыбак. Трубочка из фольги. Также, есть немного другие сигнализаторы, которые основываются по принципу действия на колебании лески. Самый простой визуальный — это трубочка из фольги. 1. Берем алюминиевую фольгу, сворачиваем трубочку. 2. После трубку надеваем на основную леску. 3. Продевать леску нужно между катушкой и первым кольцом на удилище – образуется провис лески в этом месте. Как начинается поклевка – провис лески уменьшается, мы понимаем, что рыба начала захватывать приманку. Алюминиевая фольга хороша тем что, переливается на солнце (хорошо видно ее движение), а также шуршит во время подпрыгивания. Недостаток — при ветре бесполезна (причина – легкость материала).

Механические акустические сигнализаторы

Правильный колокольчик. Поговорим о простом акустическом сигнализаторе – это колокольчики. Наша конструкция значительно лучше покупных бубенчиков, так как колокольчик во время подсечки слетает со снасти и не мешает вываживанию.

Покупаем колокольчик, снимаем все, что на нем висит. Ищем резиновый шланг около трех сантиметров в диаметре

Обращаем внимание в поиске на то, чтобы стенки его были тонкими. На шланге отмеряем кусочек в полтора сантиметра в длину

Отрезаем отмерянное колечко, и смотрим, какую форму оно имеет. Если круг, то разрезаем вдоль с одной стороны где угодно, а вот если овал, то делаем разрез на одной из вытянутых сторон. Теперь нам нужны две гайки и болт. Размер болта такой, чтобы прошел в ушко колокольчика. Теперь надо в одном конце разрезанного резинового колечка проделать отверстие равное диаметру болта (лучше просверлить на малых оборотах). Продеваем болт в отверстие в резиновом колечке (шляпкой внутрь кольца). Получится крючок из резинового кольца, с одной стороны которого выступает болт. На болт надеваем затягивающейся петлей кусок толстой лески длиной в метр. Затягиваем петлю. Теперь надеваем колокольчик, прижимаем все вместе и затягиваем гайкой, потом накручиваем вторую гайку для того что бы законтрить первую.

У нас получился колокольчик с резиновым крючком. Вешаем на леску ближе к кончику удилища. При подсечке колокольчик может слетать – чтобы не потерять его, свободный конец лески на нашей конструкции привязываем к колышку в земле. Данная конструкция намного лучше дешевых бубенчиков, которые продаются в магазинах. Так как сигнализатор слетает с удилища. Вы не нервируете ни себя, ни рядом стоящих рыболовов. А также не спугиваете рыбу.

Электронные сигнализаторы

Задумавшись о сигнализаторе и оценив его преимущество – хочется от него большего. Механический сигнализатор требует обязательного контроля со стороны рыбака за его срабатыванием, то есть нахождение все время возле удилищ. А если хочется большего? Отойти по естественным нуждам, приготовить пищу, просто расслабиться и размять ноги, тут на помощь приходит электронный сигнализатор. Он не требует постоянного присутствия возле удилища и сообщит о поклевке визуальным (лампочкой) или звуковым сигналом. В продаже их достаточное количество типов, видов и моделей.

Разделить можно условно на типы: • визуальные • звуковые • комбинированные Принцип действия так же прост – леска проходит сквозь прорезь, в прорези маленькая катушка, при ее движении срабатывает сигнал. Итак, мы описали примитивные механические сигнализаторы и рассказали вкратце о фабричных электронных, какие продаются в магазине. Теперь расскажем, как сделать более-менее простую конструкцию механического сигнализатора, а также как самому собрать электронный.

Устройство и изготовление простого бокового механического сигнализатора

Нам потребуются следующие комплектующие: • Крепеж-защелка для ПВХ труб (используется для крепления в стену, потолок или пол, в него защелкивается сама труба). • Сталистая (упругая) проволока длиной в 20 см. и диаметром 0,8 – 1 мм. • Нитка капроновая, водостойкий клей, любая краска для металла «ядовито-яркого» цвета (краску можно купить в баллончиках) или самоклеющаяся пленка яркого цвета. • Стержень или трубочка (направляющая) длиной 8-10 см. Диаметр трубочки такой – чтобы туго войти в боковое отверстие для держателя ПВХ труб.

Принцип работы.

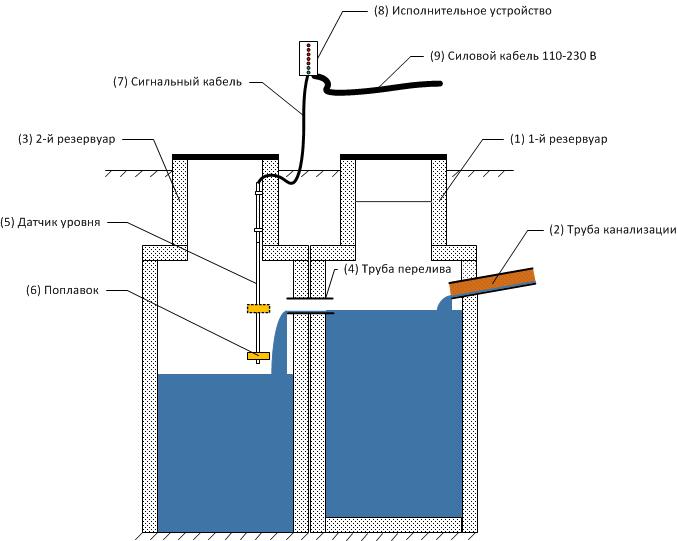

Классическая конструкция септика с установленным датчиком уровня жидкости показана на рисунке 2. Септик состоит из двух резервуаров.
Первый резервуар (1) имеет забетонированное дно и принимает канализационные стоки от трубы канализации (2). Он предназначен для отстаивания тяжелых фракций стоков. Второй резервуар (3) не имеет забетонированного дна и принимает легкие фракции стоков для их естественной фильтрации через почву. Резервуары сообщаются между собой в верхней точке через трубу перелива (4).
Датчик уровня (5) устанавливаются во втором резервуаре. По трубе датчика уровня под действием выталкивающей силы жидкости перемешается поплавок (6). На поплавке расположен магнит, который последовательно воздействует на находящиеся внутри трубы датчика уровня герметичные контакты (герконы) и замыкает их.
Сведения о замкнутых контактах подаются по сигнальному кабелю (7) в исполнительное устройство (8), которое отображает замкнутые контакты на передней панели c использованием светодиодных индикаторов. Устройство питается от напряжения 110-230 В, которое подается по силовому кабелю (9).

Рисунок 2.Классическая конструкция септика с установленным датчиком уровня жидкости.


Электронные сигнализаторы

Задумавшись о сигнализаторе и оценив его преимущество – хочется от него большего. Механический сигнализатор требует обязательного контроля со стороны рыбака за его срабатыванием, то есть нахождение все время возле удилищ. А если хочется большего? Отойти по естественным нуждам, приготовить пищу, просто расслабиться и размять ноги, тут на помощь приходит электронный сигнализатор, его ещё называют свингером для рыбалки. Он не требует постоянного присутствия возле удилища и сообщит о поклевке визуальным (лампочкой) или звуковым сигналом. В продаже их достаточное количество типов, видов и моделей.

Разделить можно условно на типы:

• визуальные
• звуковые
• комбинированные

Принцип действия так же прост – леска проходит сквозь прорезь, в прорези маленькая катушка, при ее движении срабатывает сигнал.

Итак, мы описали примитивные механические сигнализаторы и рассказали вкратце о фабричных электронных, какие продаются в магазине. Теперь расскажем, как сделать более-менее простую конструкцию механического сигнализатора, а также как самому собрать электронный.
