Ремонт насоса Водомет своими руками: какие действия недопустимы?

Важные моменты

Как говорилось выше, применять грубую силу при разборке нельзя. Также не рекомендуется использование тисков. Корпус насоса представляет собой достаточно хрупкую конструкцию, легко поддающуюся деформации.

Если не удаётся плотно прижать вал с многоступенчатой крыльчаткой и обеспечить надёжную фиксацию крышки кожуха, необходимо заменить изношенный уплотнитель. Его подбирают в отделе сантехники по наружному диаметру. Кольцо из резины должно иметь отверстие прямоугольной формы для размещения торца моторного вала.
Для выпрессовки двигателя нельзя использовать обычный металлический молоток. Это может привести к деформации деталей и порче насоса. Применяется исключительно резиновая киянка.
Если насос не подаёт воду, но слышно слабое гудение двигателя, поломка может заключаться не в засорении крыльчатки, а в износе стаканов и дисков с лопастями. Вышедшие из строя детали необходимо заменить новыми. Внешне лопасти на деталях выглядят изношенными.
Если включённый насос не издаёт звуков, а корпус проводит ток – это признаки попадания влаги на конденсатор (вода попала через вход кабеля в отсек). Вышедший из строя конденсатор следует заменить.

Заказать нужные детали можно в сервисных центрах или на заводе производителя. В последнем случае стоимость узлов приятно обрадует покупателя.

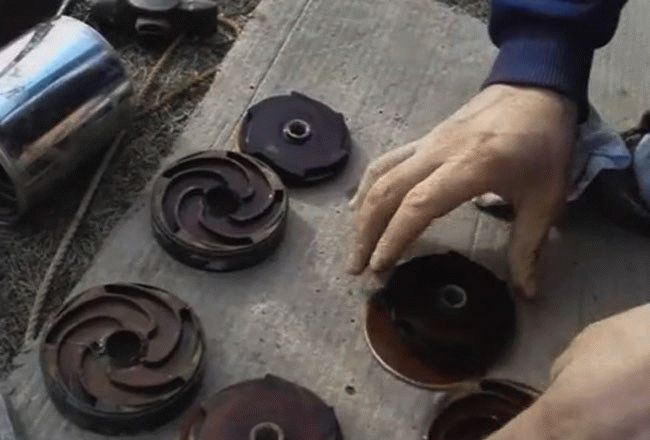

После замены деталей следует учитывать, что плавающие колёса (крыльчатки) имеют свойство прирабатываться друг к другу, уменьшая зазоры между всеми деталями насосного механизма. Это предотвращает внутренние протечки и увеличивает КПД оборудования. Но на такую притирку и усадку требуется некоторое время.

Подъем воды из глубокого источника — скважины или колодца — осуществляется с помощью насоса. В зависимости от типа, насос опускается ниже уровня воды, либо монтируется на поверхности земли, а в воду опускается труба или шланг. Соответственно, такие насосы называются погружными или поверхностными. Условия работы погружного насоса гораздо сложнее, так как он постоянно находится в воде на большой глубине.

Это также осложняет проведение работ по техническому обслуживанию и ремонту насоса, так как насос необходимо поднимать на поверхность вместо совсей связкой из труб, кабелей и тросов. При большой глубине размещения насоса такие действия становятся непростой и достаточно дорогой в реализации задачей. Для примера рассмотрим популярный у многих загородных домовладельцев центробежный насос «Водомёт».

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

труба ПВХ диаметром 5 см;
труба ППР диаметром 2,4 см;
два обратных клапана по 0,5 дюйма;
заглушки и отводы для трубы;
болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Статья по теме:

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками

Необходимые комплектующие:

решетка металлическая;
груша резиновая;
баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Как производят ремонт насоса Джилекс?

Теперь рассмотрим непосредственно ремонт насосного оборудования. Стоит понимать, что ремонт погружного образца будет отличаться от ремонта поверхностного.

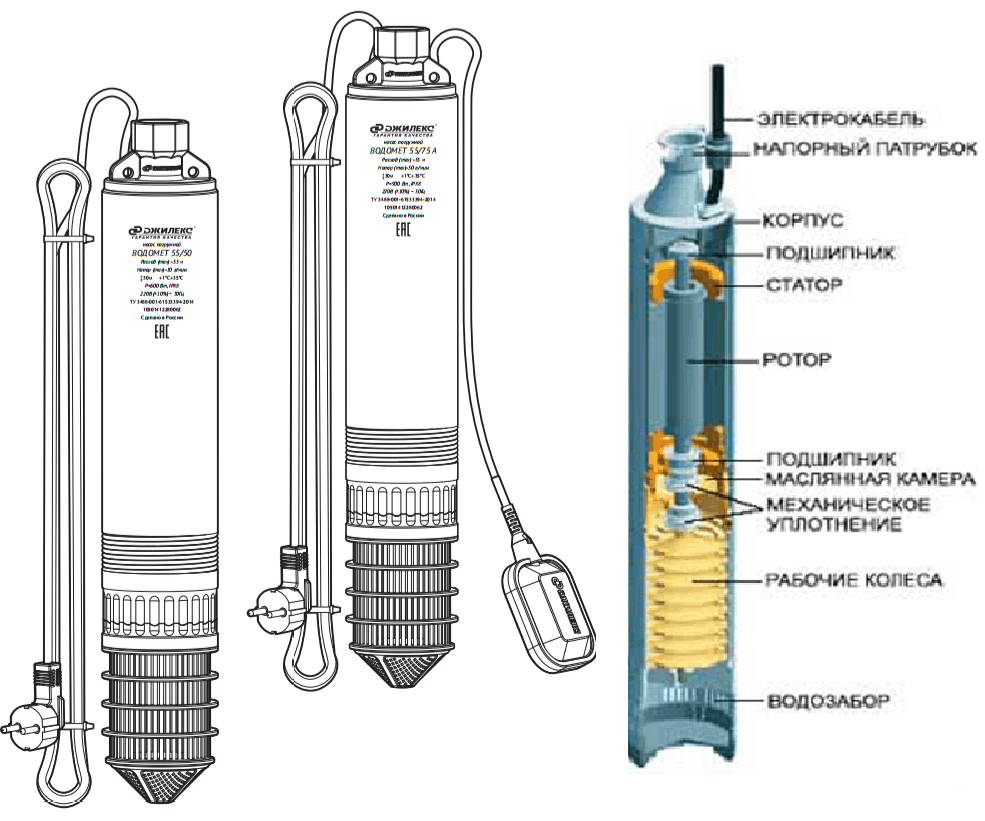

Для начала обратимся к моделям типа Водомет. Насос Водомет – это погружной образец, который выпускается в разных конфигурациях. Существуют модели линейки 40/50, 55/35, 110/110 и т.д. Однако отличаются они не столько конструкцией, сколько выбором конкретных комплектующих и размерами. В остальном же их конструкция предельно проста и повторяется постоянно.

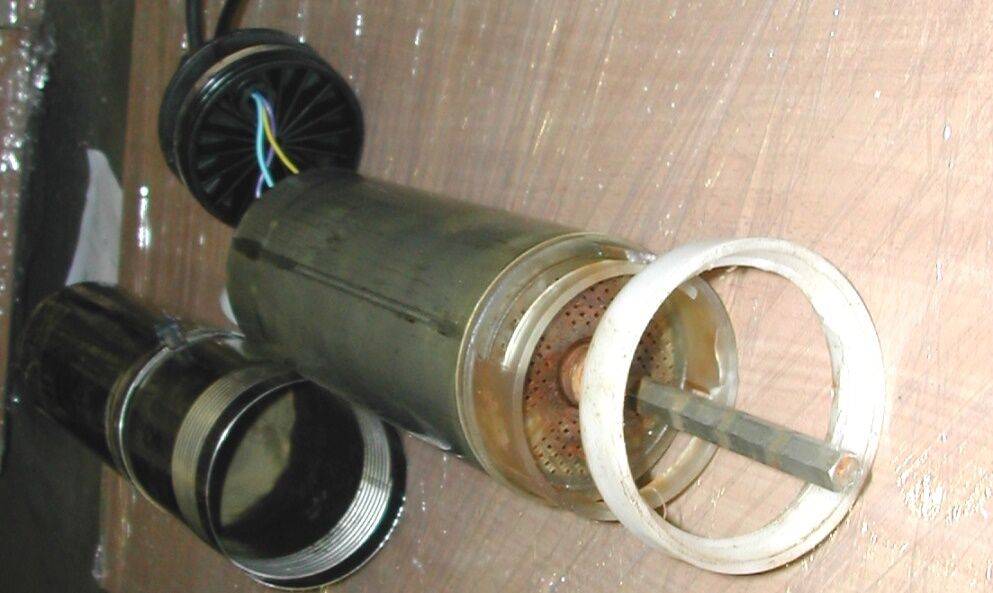

Отсоединенные расходники, фильтры и водоприемники насоса Водомет

Ремонт насоса Водомет всегда начинается с его разборки. Для этого его нужно аккуратно вынуть из скважины, отключить от системы и просушить насос от воды.

Этапы работы:

Вынимаем и просушиваем устройство.
Снимаем верхний корпус или крышку.
Снимаем водозаборные механизмы, придется использовать тиски

Но помните, что внутри корпус полый, а потому важно не переусердствовать.
Разбираем насосную часть, если поломка кроется там, то на этом этапе вы ее и устраните. В противном случае придется двигаться к движку.
Снимаем штопорное пластиковое кольцо и вынимаем двигатель.
Аккуратно вытягиваем провода и оцениваем их состояние.
После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности.

Важно заметить, что масло в движке должно быть безвредным. Идеально подойдет глицерин, так как он не вредит и не загрязняет окружающую жидкость

После разборки насоса устранить неполадку будет довольно легко. Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом.

Поврежденные расходные элементы или вращающиеся части только меняют. Их дешевле купить, чем ремонтировать. Ну а движок уже лучше отправить специалисту, который сможет его разобрать, почистить и отремонтировать, а также гарантировать вам положительный результат.

Как видим, разобрать и отремонтировать насос Водомет довольно легко. Причем не имеет значения, какой именно Водомет вы выбрали, так как принцип конструкции остается одним и тем же.

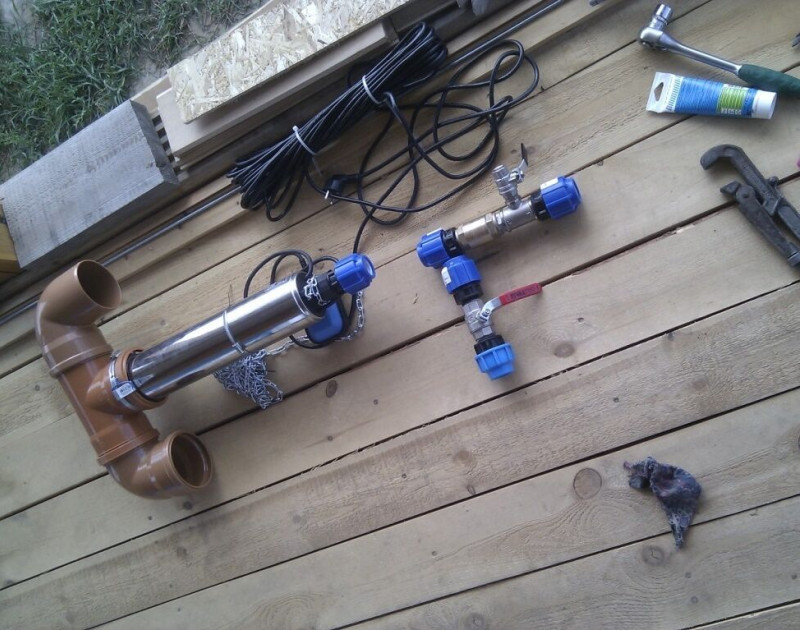

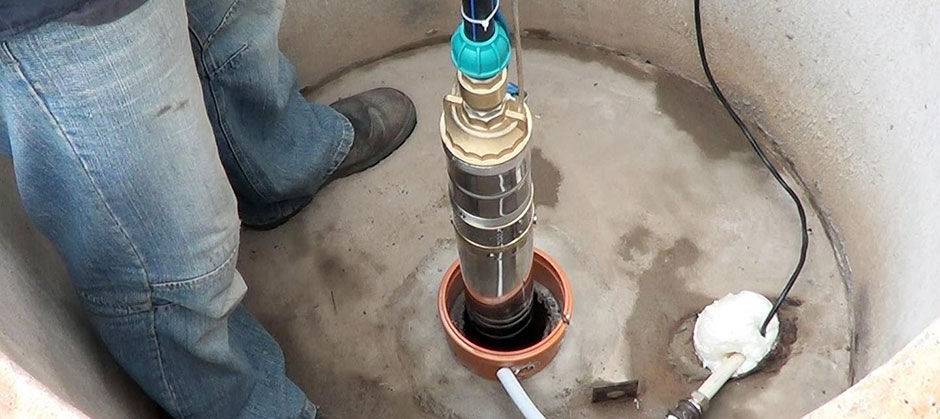

Насос Водомет, готовый к использованию в скважине

Немного по-другому действуют при ремонте поверхностных насосов и станций типа Джилекс Джамбо. Здесь уже нужно заниматься конкретным решением проблемы. Если барахлит насос, значит нужно снять корпус и проверить все системы.

Этапы работы:

Отключаем оборудование от электричества, гидроаккумулятора и сливаем жидкость в шланге.
Отвинчиваем заднюю часть корпуса.
Снимаем подвижные части корпуса.
Разбираем камеру насоса.
Убираем крыльчатку уплотнители.
Аккуратно вытягиваем двигатель.
Разбираем с проводами.
После завершения ремонта собираем насос обратно.

Как и в предыдущем случае решить проблему с поломкой можно на любой стадии. Плюс поверхностных насосов в том, что их корпус не цельный, и его легче снять. При этом детали можно непоследовательно вынимать и отключать.

Если проблемы с крыльчаткой или расходниками, то их просто меняют. К контактам придется залезать через камеру движка – это основная проблема, но и здесь ничего сложного быть не должно.

Гидроаккумуляторы разбирают с помощью отключения шланга и отвинчивания пластины. Затем оттуда вытягивают мембрану. Реле желательно самостоятельно не чинить, так как его очень легко повредить.

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Прямое подключение насоса чревато быстрым выходом насоса из строя. Основная причина неисправности это работа насоса вхолостую при падении уровня воды.

Для несложных систем водоснабжения оптимальным вариантом является включение в схему водоснабжения готовых (заводских) блоков автоматики (пример на фото). Иногда, такие блоки называют, станциями управления глубинным насосом. Иногда гидроконтроллером. Они нужны:

Для плавного пуска и плавной остановки насоса;
Для автоматического поддерживания давления;
Защита насоса от «сухой прокачки», без воды;
Защита насоса от скачков напряжения;
Защита от отсутствия водозабора;
Защита от перегрузки в сети.

Модели блоков различны и набор перечисленных функций может меняться. Блок автоматического управления скважинным насосом устройство нужное и именно по этому, солидные фирмы включают его в комплектацию насоса, чаще с ограниченным функционалом.

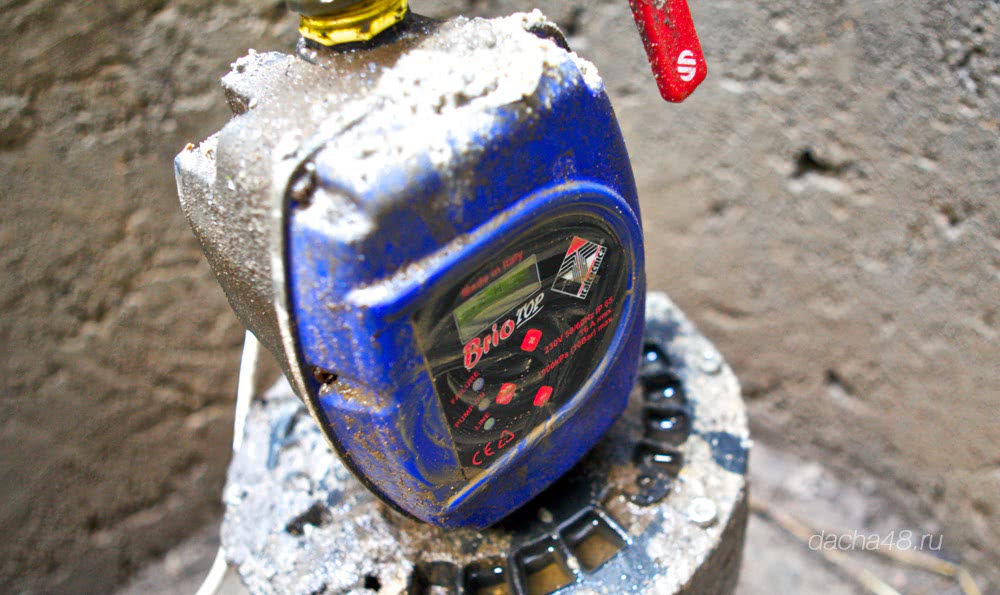

По виду блок автоматики (гидроконтроллер) достаточно компактен. Подключение тоже простое, а простую электрическую схему скважинного насоса с блоком управления можно представить так.

Однако, для более долгой работы блока автоматики лучше рассмотреть схему его подключения через контактор. Контроллер обеспечит одновременное включение блока автоматики с погружным насосом.

Обратный клапан

Пропускает воду только в одном направлении, из скважины в систему водоснабжения. Элементы клапана – крышка, корпус, пружина, тарельчатый шток с резиновой прокладкой. В колодезных насосах со встроенной автоматикой этот клапан уже есть. Если он не встроен, то его ставят отдельно, сразу за скважинным насосом.

Под напором воды тарелка смещается и пропускает воду в трубу. При обратном движении тарелка упирается в выступы (седло) и герметично закрывает просвет клапана.

Компания Загород рекомендует обратные клапаны ITAP (Италия). Корпус клапана изготовлен из латуни, диск из нейлона, а уплотнение из жесткого каучука NBR. Рабочие температуры – от -20 до 100 градусов Цельсия. Также хорошо себя зарекомендовали клапаны Tiemme, Danfoss, Valtec.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период

Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Почему может сломаться насос

Основных причин поломок насосов “Водомет” всего две: ошибки, допущенные во время изготовления устройства и сложные условия его эксплуатации. Повлиять на первую ситуацию хозяин насоса бессилен. Если уж так не повезло, что достался бракованный агрегат, нужно настроиться на длительное сотрудничество с сервисным центром в рамках гарантийных обязательств.

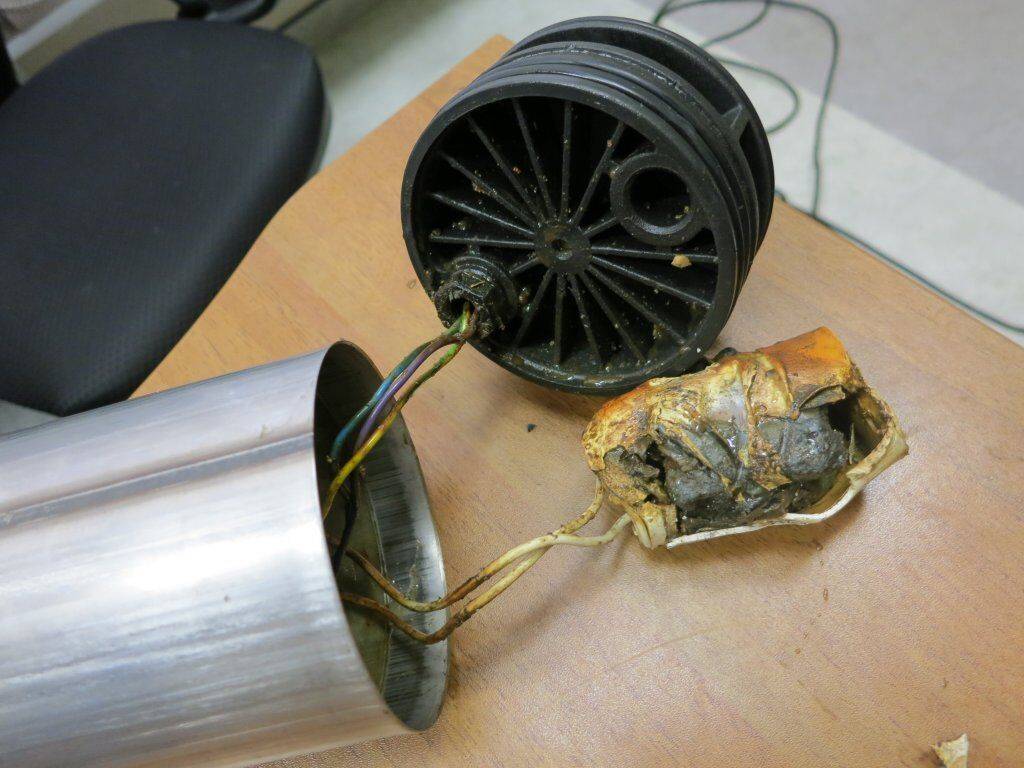

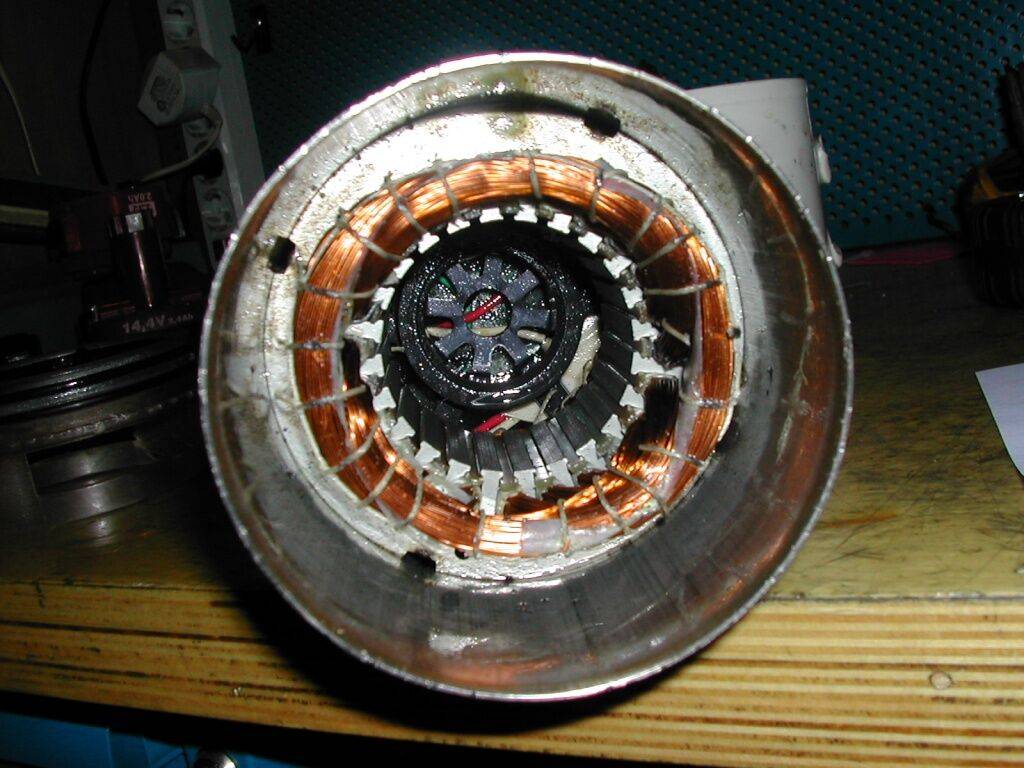

Если испорчена обмотка двигателя, насос просто не включается. Правильно восстановить обмотку в условиях домашней мастерской не просто, лучше обратиться на завод

Неаккуратно обращение с устройством или его неправильная установка встречаются довольно часто. Не следует дергать насос за электрический кабель, это слабое место насоса

При неосторожности обращении в месте его входа в корпус двигателя могут образоваться небольшие трещинки

Со временем они расширяются, в корпус проникает влага и двигатель приходит в негодность. Таким же образом может быть оборван контакт. Разрывы кабеля могут быть вызваны при установке насоса, если провод заломлен или случайно перебит.

Правильная глубина подвешивания — важный фактор бесперебойной работы насоса. Если устройство находится слишком глубоко и постоянно работает при повышенной нагрузке, оно быстро сломается

Износ рабочих колес может быть вызван длительным контактом с загрязненной песком водой. Производитель, конечно, не рекомендует качать Водометом воду с включением песчаной и глинистой взвеси до двух килограммов на каждый кубометр воды в скважине. Однако в инструкции не сказано, насколько может быть загрязнена вода и как долго это может происходить ее транспортировка без ущерба для конструкции насоса.

Практика показывает, что насосы “Водомет” можно использовать только в каком-то одном качестве. Либо для подачи воды в водопровод, либо для устранения песка из скважины. Прокачав запесоченное сооружение, владелец насоса с удивлением наблюдает неравномерную работу насоса. Причина простая — рабочие колеса стерлись и требуют замены.

Нетривиальный вариант защиты насоса «Водомет» от запесочивания при слишком низком подвешивании. Если нет возможности подвесить насос на нужной высоте, можно использовать такую защитную насадку

Исправить ситуацию несложно, но прокачать загрязненную скважину или раскачать ее после бурения можно более эффективным способом: с помощью погружного вибрационного насоса типа “Малыш” или “Ручеек”. Такая техника и стоит дешевле, и ремонтировать ее проще.

Еще одна причина поломок насоса “Водомет” — неправильное подвешивание насоса. Если глубина погружения устройства превышает цифру, указанную изготовителем, устройство работает при повышенных нагрузках, на которые оно не рассчитано. Нередко в таких ситуациях наблюдается разгерметизация двигателя.

Неисправности насосных станций

Эти комплексные устройства довольно надежны в эксплуатации. Первые проблемы могут возникнуть спустя 4-5 лет после начала работы при условии, что не происходило никаких аварийных ситуаций, при которых насосу приходилось вращать крыльчатку без воды. И то эти неисправности редко возникают в двигателе агрегата, а появляются в других элементах станции:

мембранный гидравлический аккумулятор;
реле давления;
обратный клапан.

Самая распространенная неполадка, ведущая к полному выходу из строя двигателя насоса, — неисправность обратного клапана. Он начинает пропускать воду вследствие износа либо засорения, подающая труба опорожняется, и крыльчатка вращается «на сухую». Также может потерять герметичность резиновая «груша» (мембрана), установленная в бачке гидроаккумулятора. Случаются и неполадки с реле давления, тогда агрегат не включается при появлении водоразбора в доме.

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.

Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

отключить датчик от электросети;
снять защитный кожух;
вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и подготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, расположенным под крышкой прибора.

Начальную настройку приспособления выполняет производитель оборудования. Если по каким-либо причинам она не соответствует местным условиям, то можно провести регулировку самостоятельно.

Для этого снимаем кожух датчика и при помощи гаек на большой и малой пружинах регулируем параметры включения и отключения насоса. Всю процедуру настройки автомата на заданное давление выполняют с использованием манометра, входящего в комплект поставляемого оборудования.

Источник статьи: http://scvazina.ru/shema-podklyucheniya-skvazhinnogo-nasosa

Частотный преобразователь для электродвигателя: назначение и функции

Инверторный преобразователь частоты — электронное устройство для изменения частоты электрического тока и напряжения. Пределы изменений солидные. Частота может меняться от 1 Гц до 500 Гц. И это не максимум, а предел регулировки нормального частотника. Современные частотные инверторы делают на основе электроники, что позволяет точно поддерживать частоту и напряжение. При желании можно создать условия для плавного старта. Все это позволяет применять относительно недорогие электромоторы постоянного тока там, где раньше это было невозможно.

Некоторые частотные преобразователи управляются микропроцессорами

Частотный инвертор с асинхронным электромотором

Асинхронные двигатели при включении потребляют в разы больше энергии чем при штатной работе. Пусковые токи могут быть в 6-8 раз выше рабочих. Такие мгновенные скачки просаживают сеть. Напряжение резко падает, потом также скачкообразно восстанавливается. При включении особо мощного движка, сетевые параметры изменяются настолько сильно, что воспринимаются чувствительной техникой как пропадание. В результате перезапускается компьютерная техника, моргают или совсем гаснут лампы, перегорают блоки питания у котлов отопления и т.д.

Раньше остроту проблемы снижали установкой конденсаторов, которые сглаживали скачки. Но конденсаторы требуются большой емкости — по 70 мкФ на каждый киловатт мощности, плюс такую же емкость необходимо подключать для нейтрализации пускового тока. Но даже в этом случае скачки были, как и перегрузки двигателя на старте. К тому же подключение через емкость «съедало» значительную часть мощности мотора. Для компенсации потери необходимо было покупать более мощные агрегаты, ставить более мощные пусковые конденсаторы. В общем, решение не лучшее, но другого по сути, не было.

Преобразователи частоты выбирают по мощности подключаемого оборудования (должен быть запас не менее 20%) и по току (тоже с запасом)

С появлением преобразователей частоты (ПЧ) проблема решается намного эффективнее. Основная функция этого оборудования — плавный и постепенный разгон двигателя с нуля до полной мощности. На протяжении определенного промежутка времени (может задаваться, а может быть фиксированной величиной), подаваемый на двигатель ток плавно изменяет свои параметры, выводя движок на рабочий режим. Никаких перегрузок, влияния на сети. И конденсаторы не нужны, значит мощность двигателя может быть примерно на 40% меньше чем раньше (именно настолько она снижалась с конденсаторами). Точно так же, постепенно, происходит отключение. Электромотор постепенно замедляется, затем останавливается. В общем, частотный преобразователь для электродвигателя продлевает срок его эксплуатации, убирает проблему пусковых токов, стабилизирует параметры сети.

Что дает применение частотного инвертора с синхронным двигателем

Синхронные электродвигатели постоянного тока имеют несложное устройство, после выхода на требуемую скорость работают стабильно. Недостатки — сложности с пуском и невозможность регулирования частоты вращения вала. Проблему пуска давно научились обходить — делают асинхронную пусковую обмотку, которой разгоняют до нужной частоты. А вот невозможность менять скорость очень сильно ограничивает область применения. Не так много устройств, в которых нет необходимости в разных скоростных режимах работы двигателя. Это вентсистемы, кулеры.

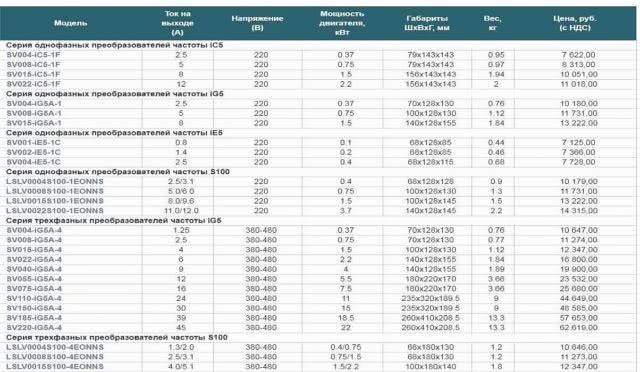

Таблица с несколькими моделями, их параметрами и ценами

Если с синхронным электродвигателем использовать частотный преобразователь, проблема изменения скоростей решается на раз. Причем эта связка работает настолько удачно, что японцы уже выпустили новые электропоезда на такой тяге. Стало появляться и другое подобное оборудование. Причем не только тяговое — новые электроинструменты некоторые производители стали выпускать с такими моторами. Да, стоит такое оборудование дороже, но имеет хороший КПД, работает стабильно.

Ищем причины отказа насоса «Водомет»

Насос не включается:

проверьте питающий кабель, идущий к насосу. Проверьте наличие напряжения в сети.
слишком часто срабатывает защита электросети. Необходимо проверить сеть на короткие замыкания и утечку тока. Вызывайте профессионального электрика.
не функционирует панель управления насосом. Вызывайте сервисную службу или везите блок в гарантийный отдел компании-производителя.

Насос включается, но не качает воду:

насос включается, но не качает воду. Возможно, неправильно установлен или заблокирован обратный клапан.
воздушная пробка в насосе. Возможно, снизился динамический уровень. Опустите насос на большую глубину.

Насос часто включается и выключается:

проверить герметичность гидроаккумулятора, труб, шлангов, соединений и насоса
проверить диапазон рекомендованного рабочего давления в гидроаккумуляторе
установлен скважинной насос слишком высокой производительности

Насос работает, но напор слабый:

засорилась сетка фильтра.
снижение эффективности работы насоса из-за попадания большого количества песка.
сильный износ механизма насоса.
насос потребляет слишком много электроэнергии

Блок автоматики для скважины

Это уже более продвинутые системы, которые и стоят в 10-15 раз дороже обычного реле давления. За эти деньги вы получите удобное управление минимальным и максимальным давлением на ЖК-дисплее, встроенную защиту от сухого хода, защиту от заклинивания насоса, а в некоторых моделях и автоматические запуски через определённый интервал времени после остановки насоса из-за ошибки.

Эти автоматические регуляторы для скважины также будет нелишним дополнить гидроаккумулятором. Как правило, ставят на такие системы небольшие баки, объёмом около 5 литров, для того, чтобы компенсировать гидроудары.

Схема подключения реле давления РД5 и защиты LP 3

Схема подключения реле давления РД5 и защиты LP 3

Регулировка границ срабатывания должна проводиться в следующем порядке:

отключить датчик от электросети;
снять защитный кожух;
вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

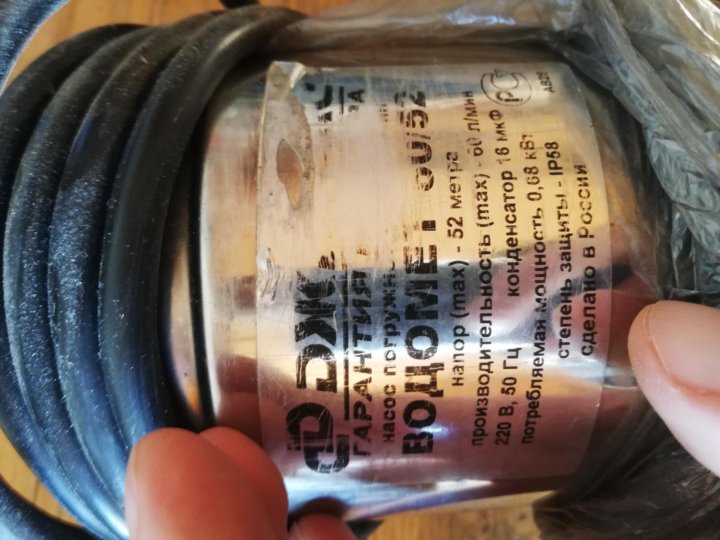

Ремонт насоса «Водомет» 60/52: как это делается

Погружные насоса выходят из строя по трем причинам:

Во-первых, в случае заиливания крыльчатки.
Во-вторых, в случае разрыва электрического кабеля.
В-третьих, в случае выходя из строя узлов моторного отсека (статора или ротора).

Причем при диагностировании проблемы следует руководствоваться следующим правилами:

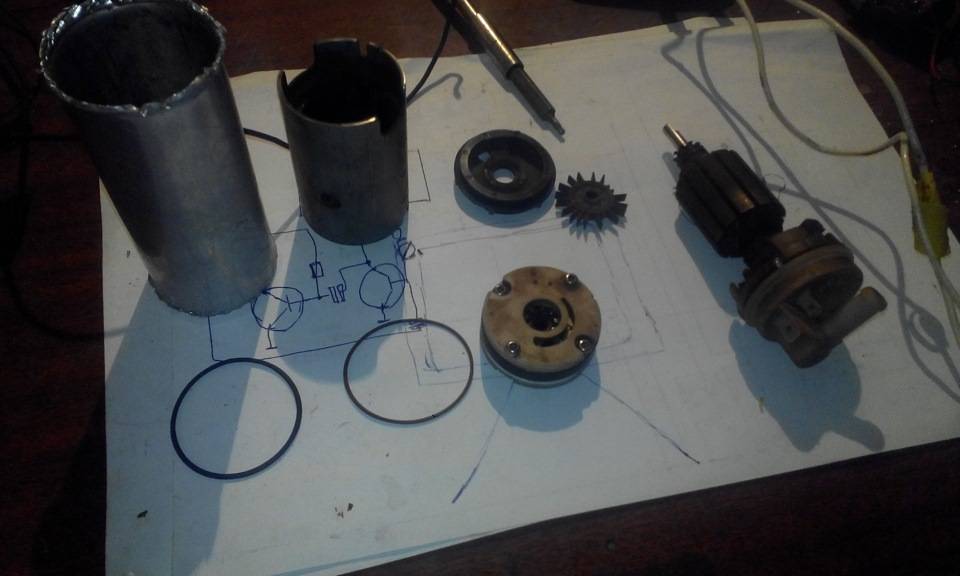

Ремонт насоса Водомет 60-52

Если в процессе тестового пуска у извлеченного из скважины насоса вращается вал, то проблемной областью является именно крыльчатка. Почистите ее от ила и насос можно собирать в обратном порядке.
Если насос даже не включился, то нужно проверить (прозвонить тестером) силовой кабель. Если на клеммах моторного отсека есть напряжение, то кабель цел. Ну а если нет, то его придется заменить новым. Поиск обрыва и его устранение с помощью скрутки или пайки – это далеко не самая лучшая идея. Ведь герметичность кабеля все равно будет нарушена.
Если с кабелем все в порядке, то проблема в двигателе. И насос придется разбирать до моторного отсека, для извлечения и перемотки статора или ротора.

И в каждом случае ремонт агрегата начинается с полной разборки.

Причем рекомендуемый порядок разборки погружного агрегата модели 60/52 выглядит следующим образом:

Комплектующие к насосу

С торцевой части насоса свинчивается короткий цилиндр с перфорированным дном – фильтрующий элемент, предохраняющий крыльчатку от заиливания.

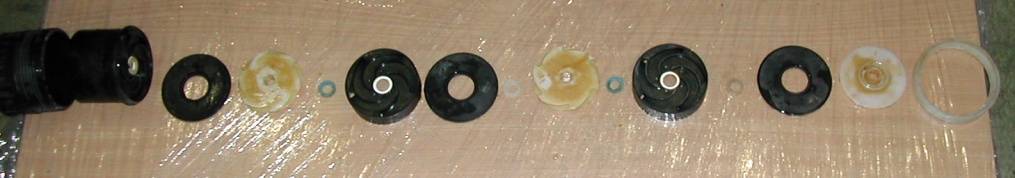

Далее с вала двигателя насоса снимают все шайбы, «стаканы» и диски, в порядке, обратном описанному выше (в обзоре конструкции крыльчатки). Причем все многочисленные элементы стоит укладывать на ровном участке верстака в порядке извлечения из корпуса. Ведь крыльчатка состоит из 16 деталей. И это не считая такого же количества антифрикционных шайб.
Дальнейшая разборка до уровня моторного отсека начинается с удаления стопорного кольца двигателя, закрывающего его крышку. Для этого нужно, ударом киянки по верхнему штуцеру, сдвинуть двигатель вниз, после чего, потянув за шнур, вернуть его на место. Причем после всех манипуляций уплотнительное кольцо останется в «сдвинутом» положении. Далее стопорное кольцо смещают ударом отверткой в наиболее близкую к корпусу часть. Стопор перекосит, после чего его можно вынуть.
После этого нужно отсоединить провода, вскрыв крышку соответствующего отсека, и, орудуя отверткой и киянкой, «выколотить» двигатель из корпуса.

После извлечения из корпуса элементы крыльчатки промываются и высушиваются, а двигатель отправляется на диагностику и ремонт в специализированную мастерскую. После чистки крыльчатки и обновления двигателя сборку насоса «Водомет» 60/52 производят в порядке, обратном вышеописанному.

Действия при работе

Чтобы ремонт оборудования не требовался в течение длительного времени, необходимо обеспечить выполнение определенных условий его использования. Производителем даются такие предостережения во время эксплуатации оборудования:

Перед работой необходимо обязательно обеспечить заземление устройства, сама электрическая сеть должна быть максимально защищенной, рекомендуется использование отдельного автомата. Это обеспечивает защиту от скачков напряжения, что вызывается неправильную работу насоса, его частое включение/выключение.
Нельзя применять питающий электрический кабель для подвешивания насоса в скважине, так как он может легко оборваться. Следствием станет не только остановка оборудования, но и проблемы с подъемом его наверх для ремонта.
Нельзя осуществлять проверку оборудования в то время, когда оно включено (имеется в виду разборка насоса). После того как устройство поднято наверх, необходимо его отключить. После этого уже выполнить разборку и необходимый ремонт или замену изношенных деталей.

Чтобы предотвратить поломки, необходимо соблюдать следующие условия эксплуатации:

Насос должен работать только при наличии воды, эксплуатация «в сухую» приведет к остановке и поломке оборудования, перегреву его мотора.
Необходимо соблюдать в точности глубину погружения оборудования. Нельзя, чтобы насос опускался на самое дно, до него должно оставаться не менее 1 м.
Рабочая температура работы составляет 1-35°C. В зимнее время требуется обеспечивать защиту оборудования, как и в летнее от жары.
Не допускается наличие в скважине абразивных, металлических, прочих твердых частиц, которые могут попасть внутрь насоса. Они станут причиной серьезной поломки, в некоторых случаях оборудование приходится менять.
Когда устанавливается отдельный обратный клапан, его требуется размещать на расстоянии в 1-7 м от самого насоса.

Погружной насос является оборудованием, которое используется для подачи воды из скважины для водоснабжения дома. Оборудование отличается надежностью, модель «Водомет» применяется сегодня довольно часто. Как и любое другое устройство, которое эксплуатируется в таких условиях, насос может изнашиваться и ломаться, со временем ему потребуется ремонт. Его легко можно отремонтировать своими руками, но чтобы исключить частоту этого, лучше всего регулярно проводить осмотры, заменять изношенные детали вовремя, а не когда они станут причиной остановки оборудования.

Подключение скважинного насоса: схемы с автоматикой, с реле и без вспомогательного оборудования

Важные моменты

Как сделать водяной насос своими руками в домашних условиях

Как производят ремонт насоса Джилекс?

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Обратный клапан

Выбираем место для установки

Почему может сломаться насос

Неисправности насосных станций

Схема подключения реле давления РД5 и защиты LP 3

Частотный преобразователь для электродвигателя: назначение и функции

Частотный инвертор с асинхронным электромотором

Что дает применение частотного инвертора с синхронным двигателем
