Как сделать и установить транец на лодку своими руками?

Транец навесной для лодки ПВХ своими руками

Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция. Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным. Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.

При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.

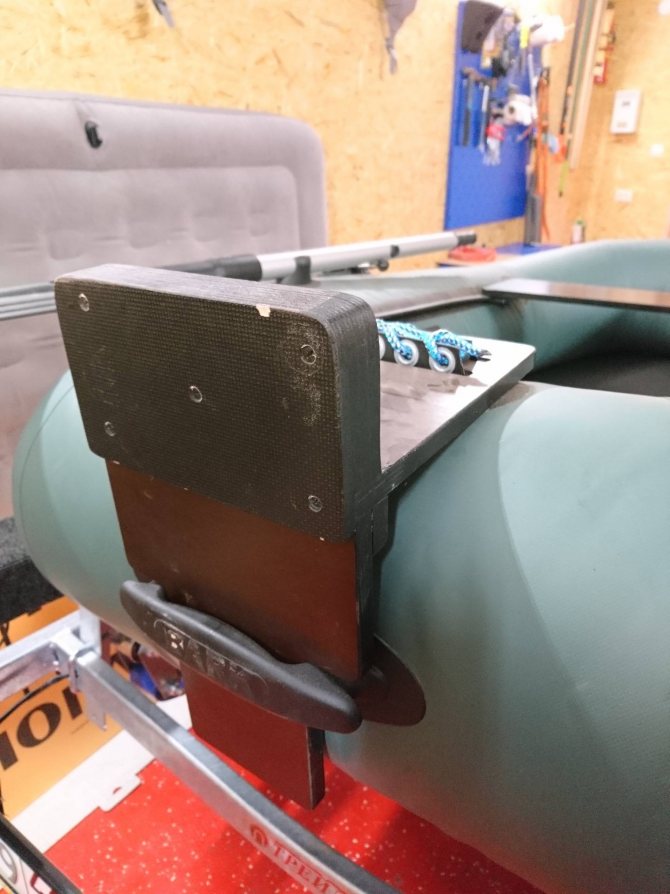

Самодельный транец для резиновой лодки.

Watch this video on YouTube

Мотор и транец

Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил. Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора. По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.

Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.

Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.

И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки. Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.

Конструкция транца

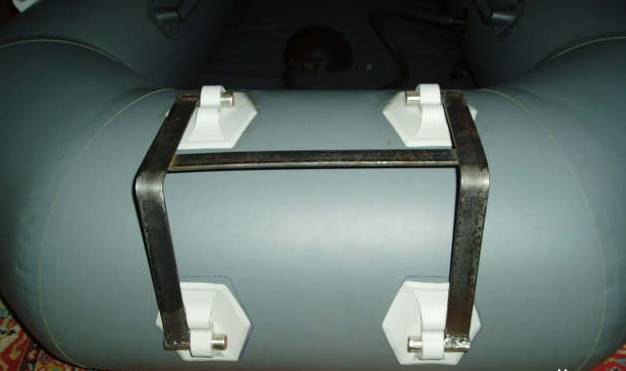

Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:

• Из пластины.
• Из крепежных дуг.
• Из рымов, которые еще называют бубышками.

Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.

Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.

Материалы для изготовления

Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.

Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).

Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.

Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.

Изготовление

Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.

Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.

Крепежные дуги выгибаются вручную или на станке.

Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.

ЛУЧШИЙ САМОДЕЛЬНЫЙ навесной транец своими руками!

Watch this video on YouTube

Почему он необходим

Навесной транец для надувной лодки — это жесткая досчатая конструкция, специальная площадка для монтажа мотора на округлый борт надувной лодки. Применение навесных транцев для лодок ПВХ или резиновых — единственный способ установить на них двигатель, если изначально его применение для этой модели не предусматривалось.

При этом транцы-самоделки не подпадают под понятие «существенных изменений в конструкции», поэтому их применение не требуется согласовывать с производителем либо какими-то контролирующими инстанциями.

Подвесной транец может быть смонтирован не только для мотора: его можно применять для установки держателей удочек, т. н. «подстаканников», а также другого бортового оборудования, например эхолота.

Совет!Только учтите, что самодельный транец может быть использован только с маломощным мотором, мощностью не более 3,5 л.с., позволяющим развивать скорость не больше 10 км/ч.

Применение моторов более высокой мощности оправдано только на тех лодках, которые уже имеют все необходимые крепления, т. к. рассчитаны на ход с высокой скоростью. Примером могут служить восьмиместные суда «Барк» серии BT — транцы у них встроенные.

Влияние веса двигателя на выбор транца

При выборе транца для лодки необходимо учитывать вес лодочного мотора, поскольку это может оказывать существенное влияние на работу лодки и мотора. Следует выбирать транец, который может выдерживать вес мотора и обеспечивать оптимальное расположение мотора относительно лодки. Вот несколько факторов, которые нужно учитывать при выборе транца в зависимости от веса двигателя:

Вес мотора и транца

Вес мотора и транца является одним из самых важных факторов, которые нужно учитывать при выборе транца для лодки. Транец должен выдерживать вес мотора и обеспечивать безопасное и эффективное крепление.

Расположение мотора

Расположение мотора также может оказать влияние на выбор транца. Чем ближе мотор к корме лодки, тем лучше будет управляемость лодки.

• Однако если мотор находится слишком близко к корме, это может привести к неправильному распределению веса и снижению эффективности работы мотора.
• Таким образом, при выборе транца необходимо учитывать оптимальное расположение мотора относительно лодки.

Материал и конструкция транца

Материал и конструкция транца также могут оказывать влияние на выбор в зависимости от веса мотора.

• Транцы изготовленные из высококачественных материалов, таких как алюминий, обеспечивают большую прочность и надежность крепления мотора.
• Рекомендуется выбирать транцы, которые соответствуют весу мотора и предназначены для использования с моторами того же производителя.

Производительность и экономичность

Выбор транца также может оказать влияние на производительность и экономичность работы лодочного мотора. Например, транцы с меньшим весом могут уменьшить сопротивление и повысить скорость, что может привести к улучшению производительности.

Однако следует учитывать, что транцы слишком легкой конструкции могут не выдерживать вес мощных моторов, что может привести к их повреждению или поломке. Поэтому при выборе транца следует учитывать не только вес мотора, но и требуемую производительность и экономичность работы.

• Таким образом, выбор транца для лодки зависит от веса мотора и требуемой производительности и экономичности работы.
• Необходимо выбирать транцы, которые могут выдерживать вес мотора и обеспечивать безопасное и эффективное крепление, а также соответствующие требуемой производительности и экономичности работы лодочного мотора.

Как выбрать лодку ПВХ с навесным транцем?

При выборе лодке необходимо обратить внимание на следующие характеристики:

• Небольшая масса снаряжения.
• Компактность в собранном положении.
• Доступность перевоза.
• Максимальная безопасность при использовании на мелком водоеме.
• Максимальная длина лодки 3 метра.
• Оптимальная масса погрузки 200-300 килограмм.
• Положение стоя доступно для 1 человека.
• Мощность двигателя 2-3 лошадиные силы.
• Максимальная скорость судна 10 км/ч.

Алюминиевый вариант намного тяжелее, однако устоять на таком дне на воде намного легче.

При выборе лодке ПВХ нужно следовать ряду советов, которые помогут облегчить задачу:

Определитесь, для чего вам нужна лодка: если для прогулок по реке вдоль берега, и для заплывов на короткие расстояния, отлично подойдет лодка из неармированного ПВХ, который используют так же для матрасов, детских надувных мячей и нарукавников. Если целью покупки лодки являются путешествия в открытом море, охота, рыбалка, то лучше выбрать лодку из армированного ПВХ

Такой материал в разу прочнее и продырявиться при столкновении с камнями.

Важно заранее предположить, сколько человек будет перевозить лодка. Исходя из этого, можно выделить следующие критерии: для одного человека подойдет лодка до 3,3 м в длину, для двоих — от 3,3 до 4,2 м, для путешествия втроем — свыше 4, 2 м.

Определиться, что важнее: удобство в транспортировке или качество и комфорт во время плавания

Это связано с достаточно большим весом лодок, к котором помимо основных элементов добавляется дно. В свою очередь, оно может быть как надувным (достаточно легкое, но не устойчивое во время плавания), так и алюминиевым или выполненным из водостойкой фанеры.

Как сделать транец своими руками

Зная, что такое транец, и каким критериям он должен соответствовать, можно приступать к изготовлению. От выбранного способа крепления устройства будет зависеть его конструкция. Если плавсредство оснащено элементами крепления, то изготавливать надо только подвесной транец, в противном случае предстоит монтировать крепежные элементы (бобышки). Приобрести их можно в магазине и приклеить к кормовому баллону.

При таком способе крепления нагрузка от двигателя будет передаваться точечно, и в местах склейки возникнет большое напряжение, которое может привести к их повреждению. Поэтому некоторые рыбаки предпочитают крепить устройство к элементам корпуса плавсредства.

Чертежи и инструменты

Перед началом работ нужно провести расчеты весовой и прочностной характеристики устройства и составить чертеж доски и схему крепления к плавсредству. Для изготовления транца понадобится:

• набор слесарных инструментов;
• сварочный аппарат;
• болгарка;
• электродрель;
• ножовка по дереву или электролобзик.

При отсутствии или неумении пользоваться сварочным аппаратом нужно обратиться к специалисту. Перечень инструментов может изменяться от выбранной конструкции и способа крепления изделия.

Самодельный транец для резиновой лодки изготавливают из многослойной водостойкой ламинированной фанеры, металла или прочного пластика (гетинакса, текстолита и др.). Можно использовать и деревянную доску, но ее необходимо обработать антигрибковой пропиткой и покрасить не менее чем в 3 слоя яхтенной эмалью или лаком.

Для крепления можно использовать металлические прутки, трубки или профильную трубу малого сечения. Лучше применять материал, не подвергающийся коррозии. При использовании стальных элементов их необходимо обработать грунтом (железным суриком) и покрасить водостойкой краской. Для установки транца лучше применять нержавеющий крепеж. Это облегчит сборку конструкции перед спуском лодки на воду.

Инструкция по изготовлению

Величина изготавливаемого устройства зависит от модели лодки и мощности подвесного мотора. Для самодельного транца не стоит выбирать сложную конструкцию. В некоторых случаях простое устройство оказывается гораздо надежней сложного.

1. Изготовление пластины. Подойдет материал, стойкий к воде. Толщина фанеры должна быть не менее 18 мм, а стального листа — 3−4 мм. Форма и величина транцевой доски зависят от мощности двигателя. В месте крепления, под мотор, дополнительно устанавливают брусок для улучшения фиксации оборудования.
2. Изготовление крепления. Лучше всего использовать стальные трубки диаметром 6−10 мм. Крепежные дуги выгибаются вручную, а поперечная усиливающая трубка приваривается электросваркой. Такой способ установки транца используется при наличии бобышек.
3. Крепление транцевой доски. Этот элемент должен быть с отверстиями для крепления болтов к усилителям либо к крепежным дугам.

Собирается весь комплект непосредственно перед спуском плавсредства на воду.

Навесной транец для лодки ПВХ: можно ли произвести усиление?

Магазинный вариант

Некоторые люди, купив транец для ПВХ лодки, могут убедиться, что его конструкция не слишком надежна.

Да, она представляет собой систему из нескольких досок, соединенных между собой исключительно при помощи клея.

В целом такая конструкция может выдержать нагрузку от нетяжелого мотора без вреда для себя.

Но при экстремальных нагрузках она вполне может сломаться, тем самым оставив вашу лодку и вас в опасном положении.

Всё, что вам понадобится, это: небольшой кусок уголка 50х50х5 (купить его можно в любом строительном магазине, а цена колеблется от 100 до 200 рублей), электрическая дрель, ножовка по металлу, отвертка и горсть коротких, но толстых саморезов.

Усиление изделия

Отпилите от уголка кусок нужной вам длины – он должен быть на 2-4 сантиметра меньше, чем ширина навесного транца.

Проделайте в каждой стороне уголка по 5-8 небольших отверстий, в которые свободно пройдет саморез. Приложите кусок уголка к транцу и пометьте места, где находятся отверстия.

Самым тонким сверлом проделайте в помеченных местах отверстия в дереве. Теперь осталось только прикрутить уголок при помощи саморезов.

Точно также можно провести усиление всех стыков, которые кажутся вам ненадежными. Затем покрасьте  уголок, чтобы он не бросался в глаза, а заодно был защищен от влаги.

Как видите – вполне можно изготовить своими руками транец для ПВХ лодки. Для этого понадобится не так уж много инструментов, материалов и времени.

Впрочем, если вы не уверены в своих силах, или вам нужен транец для более мощного (и, соответственно, тяжелого) мотора, то всегда можно обратиться в специализированные магазины, занимающиеся продажей ПВХ лодок.

Стоимость транца, в зависимости от крепости и используемых материалов, может колебаться от 1 до 4 тысяч рублей.

Так что – решайте сами, изготовить ли конструкцию самостоятельно или же просто заплатить за неё.

Транцевые рулевые устройства и их использование

Транцевые рулевые устройства – это специальные механизмы, которые устанавливаются на транец лодки и позволяют управлять ею, изменяя направление движения. Обычно такие устройства используются вместе с лодочными моторами и позволяют управлять лодкой, не прибегая к использованию удлинительных румпелей или других аналогичных устройств.

Виды транцевых рулевых устройств

Существует несколько видов транцевых рулевых устройств, каждое из которых имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные из них:

• Рулевой насосный винт (руль с насосным винтом) – простое и надежное устройство, состоящее из руля и насосного винта. Руль устанавливается на транец лодки и соединяется с насосным винтом, который находится в воде. При повороте руля насосный винт изменяет направление потока воды и управляет движением лодки. Достоинством такого устройства является простота конструкции и надежность.
• Подвесной руль – более сложное устройство, которое позволяет управлять направлением движения лодки, изменяя угол наклона мотора. Руль крепится к транцу лодки и связывается с мотором через специальный кронштейн. При повороте руля мотор изменяет угол наклона и управляет направлением движения лодки. Преимуществом такого устройства является более точное управление движением лодки.
• Электрический руль – самый современный и продвинутый вид транцевых рулевых устройств, основанный на использовании электродвигателя и компьютерной системы управления. Данное устройство обеспечивает очень точное управление лодкой и позволяет управлять ею даже при большой скорости. Однако такое устройство имеет высокую стоимость и сложность конструкции.

Применение транцевых рулевых устройств

Транцевые рулевые устройства используются в основном на небольших лодках, таккак катерах и яхтах

Они позволяют управлять лодкой более точно и мягко, что особенно важно при маневрировании в ограниченном пространстве или при парковке

Для выбора оптимального транцевого рулевого устройства необходимо учитывать тип лодки, ее габариты, мощность установленного мотора и условия эксплуатации

Также следует обращать внимание на качество и надежность выбранного устройства, а также на его стоимость

Транец навесной для лодки ПВХ своими руками

Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция. Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным. Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.

При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.

Самодельный транец для резиновой лодки.

Watch this video on YouTube

Мотор и транец

Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил. Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора. По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.

Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.

Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.

И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки. Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.

Конструкция транца

Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:

• Из пластины.
• Из крепежных дуг.
• Из рымов, которые еще называют бубышками.

Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.

Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.

Материалы для изготовления

Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.

Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).

Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.

Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.

Изготовление

Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.

Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.

Крепежные дуги выгибаются вручную или на станке.

Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.

ЛУЧШИЙ САМОДЕЛЬНЫЙ навесной транец своими руками!

Watch this video on YouTube

Изготовление

Как уже говорилось, доска изготавливается из фанеры или пластика.

Для этого:

1. выпиливается прямоугольник или прямоугольники требуемого размера;
2. производится склеивание;
3. после высыхания обрабатываются углы – зачищаются от сколов и заусениц, затираются наждачной бумагой, пропитываются водоотталкивающим лаком;
4. размечаются места соединения с дугами, просверливаются отверстия;
5. проводится дополнительная обработка внутренних поверхностей отверстий – отверстия шлифуются и пропитываются лаком;
6. производится окончательное окрашивание лаком или краской, просушивается до окончательного высыхания.

Изготовление дуг производится следующим образом:

1. отрезаются по размерам заготовки;
2. производится сваривание дуг между собой для получения жесткой конструкции;
3. привариваются пластины с отверстиями для крепления болтов или заклепок;
4. обрабатываются торцы, сварочные швы, зачищается металл для покраски;
5. производится грунтование и окончательная покраска.

Совет: грунтование металлического каркаса рекомендуется производить железным суриком, а окрашивание молотковой эмалью. Приклеивание лееров или рым производится на заранее размеченные места в соответствии с технологией ремонта ПВХ лодок:

1. размечаются места крепления на лодке;
2. производится обезжиривание склеиваемых поверхностей;
3. наносится на обе поверхности небольшой слой клея, и после непродолжительного времени высыхания склеиваемые поверхности прижимаются друг к другу;
4. полученное соединение помещается под пресс и выдерживается до полного высыхания.

Почему он необходим

Навесной транец для надувной лодки — это жесткая досчатая конструкция, специальная площадка для монтажа мотора на округлый борт надувной лодки. Применение навесных транцев для лодок ПВХ или резиновых — единственный способ установить на них двигатель, если изначально его применение для этой модели не предусматривалось. При этом транцы-самоделки не подпадают под понятие «существенных изменений в конструкции», поэтому их применение не требуется согласовывать с производителем либо какими-то контролирующими инстанциями.

Подвесной транец может быть смонтирован не только для мотора: его можно применять для установки держателей удочек, т. н. «подстаканников», а также другого бортового оборудования, например эхолота.

Применение моторов более высокой мощности оправдано только на тех лодках, которые уже имеют все необходимые крепления, т. к. рассчитаны на ход с высокой скоростью. Примером могут служить восьмиместные суда «Барк» серии BT — транцы у них встроенные.

Усиление навесного транца

Иногда при падении давления в баллонах и работе двигателя его нога уходит под днище. В такой ситуации проводят укрепление подвесного транца. Для этого можно использовать дополнительные растяжки, установленные на бортах. Но чаще всего применяют крепежные элементы, которые фиксируются на кормовой банке плавсредства. При этом получается более жесткая конструкция.

http://wlooks.ru/lodki/tranec-svoimi-rukami/http://fishelovka.ru/equipment/navesnoj-tranec-kak-sdelat-svoimi-rukamihttp://ribaku.info/ekipirovka/izgotovlenie-navesnogo-trantsa-svoimi-rukami-dlya-lodki-pvh

Транец навесной для лодки ПВХ своими руками

Большинство производителей резиновых ПВХ лодок в своем ассортименте продукции предлагают лодки различных видов и классов, что называется от «эконом класса», до «элит» или «экстра» класса.

Однако среди рыболов любителей в основном встречаются ПВХ лодки предназначенные для хождения на веслах, а это в основном маломерные одно или двухместные лодки, предназначенные для небольших водоемов.

Вместе с тем, учитывая то, что на рынке давно появились как новые, так и бывшие в употреблении электромоторы для ПВХ лодок импортного производства по вполне подъемной цене даже для начинающего рыболова, у многих появилось желание обеспечить свою лодку таким двигателем.

Кроме того, некоторые рыболовы в своем арсенале имеют и более серьезные лодки и катамараны способные обеспечить нормальное передвижение и с помощью лодочных моторов с двигателем внутреннего сгорания, обеспечивающих движение со скоростью до 12-15 км/ч.

Однако дело за малым – обеспечить надежное крепление мотора к плавсредству, и хотя интернет пестрит предложениями магазинов различных видов навесных транцев у настоящих умельцев всегда получается поистине уникальная конструкция, индивидуальная для каждой лодки.

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

• Фанерной пластины с водоотталкивающим покрытием;
• Металлического каркаса;
• Крепежных дуг;
• Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена. Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур

Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Возможно будет интересно: Одноместная лодка ПВХ — рейтинг моделей, советы по выбору, нюансы эксплуатации Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Материалы для изготовления

Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.

Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.

Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей. Пластиковый навесной транец для ПВХ лодки

Пластиковый навесной транец для ПВХ лодки

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

• бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
• металлический прут сечением 10 мм для изготовления каркаса;
• специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
• наждачная бумага;
• растворитель;
• дрель и инструменты для работы с металлом;
• сварочный аппарат;
• покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

После установки транец должен держаться строго вертикально!

Готовь сани летом, а телегу зимой — эта поговорка как раз подходит к моему блогу.На этот раз хочу поделиться опытом изготовления и эксплуатации быстросъёмных транцевых колес. Хотел написать блог в сообществе «Drive2 на воде» но моя заявка на членство рассматривается модератором уже несколько дней. Может про меня забыли :((((В сетях интернета гуляет много вариантов транцевых колес. Но для себя я подсмотрел и выбрал именно такие. Сделал я их еще прошлой зимой, в то время, по таким колесам нормальной информации практически не было, приходилось макетировать узлы и в пластмассе и в пластилине, чтобы обкатать оптимальные размеры. Забегая наперёд, скажу — получилось, остался доволен, было сделано три комплекта, на разные по величине ПВХ лодки 2,7м, 2,9м и 3,2м. Если кого заинтересовало, читаем дальше.Для комплекта понадобится: 1. Пара колес, были с камерой (на фото черного цвета), и монолитные полиуретановые (желтые), диаметром 260 мм (могу и ошибаться — подзабыл маленько); 2 .Квадратный профиль из нержавейки 30Х30 мм., толщиной 1,5 мм; 3. Листовая нержавейка толщиной 2 мм.; 4.Пруток диаметром 9 мм. (лучше 8 мм. прочнее конструкция) нержавейка. Сразу пока не забыл: нержавейку трудновато найти, все можно сделать из обычной стали, погрунтовал, покрасил.

Вкратце по монтажу.1.Лодку надуть и перевернуть, подложить что нибудь, можно ящик. 2

Примерить к транцу, обратить внимание, что бы не мешали усиления в местах вклейки транца, косынки и т.д. 3

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани

4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани. 4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки.

Эксплуатация: 1. Привести лодку в готовность, надуть. 2.Соединить стойки с кронштейнами колесами вверх. 3. Поочередно поднять борта в кормовой части и перевести стойки в нижнее положение. 4. Поставить лодку на колеса и установить мотор на транец в поднятом положении.5. Поднять нос лодки за ручку и вести лодку к воде кормой вперед. 6.Сесть в лодку, оттолкнуться от берега, что бы колеса не касались дна, перевести стойки в верхнее положение или снять. 7. Опустить мотор в рабочее положение. Это примерный алгоритм, в процессе эксплуатации подстроитесь под себя.

На этом пока буду заканчивать свой цикл статей Рыбацких самоделок, есть ещё эксклюзивный материал по изготовлению воблеров -свимбейтов, но будет позже, даже не знаю когда.

С Новым годом и Рождеством!Удачи, здоровья, благополучия! НХНЧ, НГНЖ и ровных дорог!
