Как составить план лодки
Вот несколько шагов, которые помогут вам составить план лодки:
1. Определите цели и требования
Сначала определите, для каких целей вы хотите использовать лодку, и какие требования она должна соответствовать. Например, если вы планируете использовать лодку для рыбалки, вам может понадобиться удобное место для хранения рыболовных снастей.
2. Выберите тип лодки
Выберите тип лодки, который наилучшим образом соответствует вашим целям и требованиям. Например, плоскодонка – идеальный вариант для рыбалки или прогулок по мелким рекам и озерам.
3. Определите размеры и форму
Определите желаемые размеры и форму лодки. Учитывайте ваши потребности, а также возможности изготовления и перевозки лодки.
4. Нарисуйте эскиз
С помощью бумаги, карандаша и линейки нарисуйте эскиз вашей лодки. Обозначьте на эскизе основные элементы: длину, ширину, глубину и форму днища.
5. Проверьте план
Проверьте эскиз на соответствие вашим требованиям и возможностям. Если необходимо, внесите какие-либо изменения.
Составление плана лодки – это важный этап, который поможет вам создать именно такую лодку, какую вы хотите иметь. Будьте внимательны и тщательно продумывайте каждую деталь, чтобы ваша лодка была идеальной для всех ваших нужд.
Лодка плоскодонка своими руками — Как это сделано, как это работает, как это устроено
И единственная плоскодонка, которую теперь красили весной, а потом скорее-скорее спускали на воду (ибо на рыбалку им, видите-ли, сильно хочется), стала крайне быстро набирать физический износ. Встал вопрос о том, что надо все-таки сделать вторую. Папа и деверь долго искали доску из лиственницы нужного размера и в конце концов нашли на пилораме заготовку для досок меньшего сечения, которую еще не успели распустить. Закупить водостойкую фанеру уже было делом техники.
Две доски, отторцевали слегка под углом, градусов 15 (на глазок), насверлили в краях дырок и зашнуровали проводом (медь 2,5 кв.мм
но это совершенно неважно). Далее, напрягая все сфинктеры, раздвинули середину и расперли бруском
Я в работе участвовать не собирался, строили папа и деверь, ибо лодка рыбацкая, а я совсем не рыбак. Но когда рядом работают удержаться я не смог, к тому же у меня больше плотницкого опыта чисто технически. Технологию же в теории знал только папа. Они с дедом лет двадцать-тридцать назад построили не одну, да и не две лодки пожалуй.

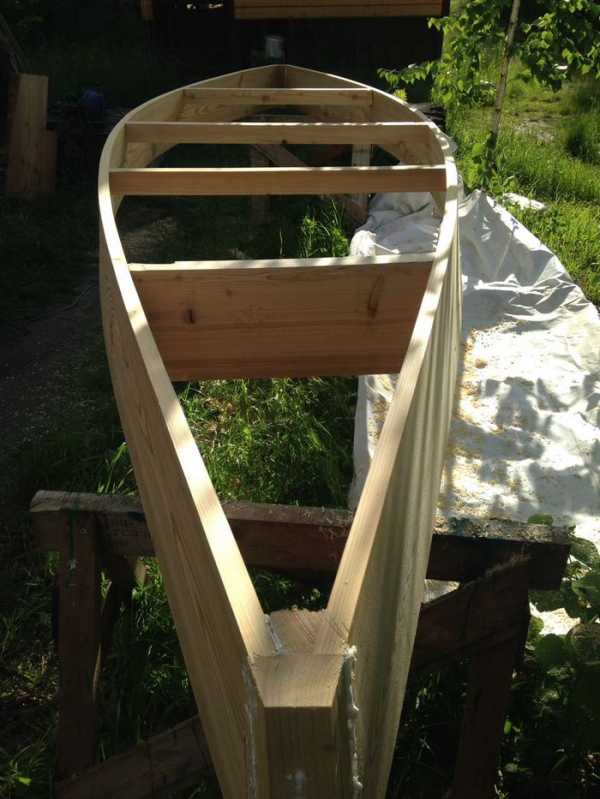

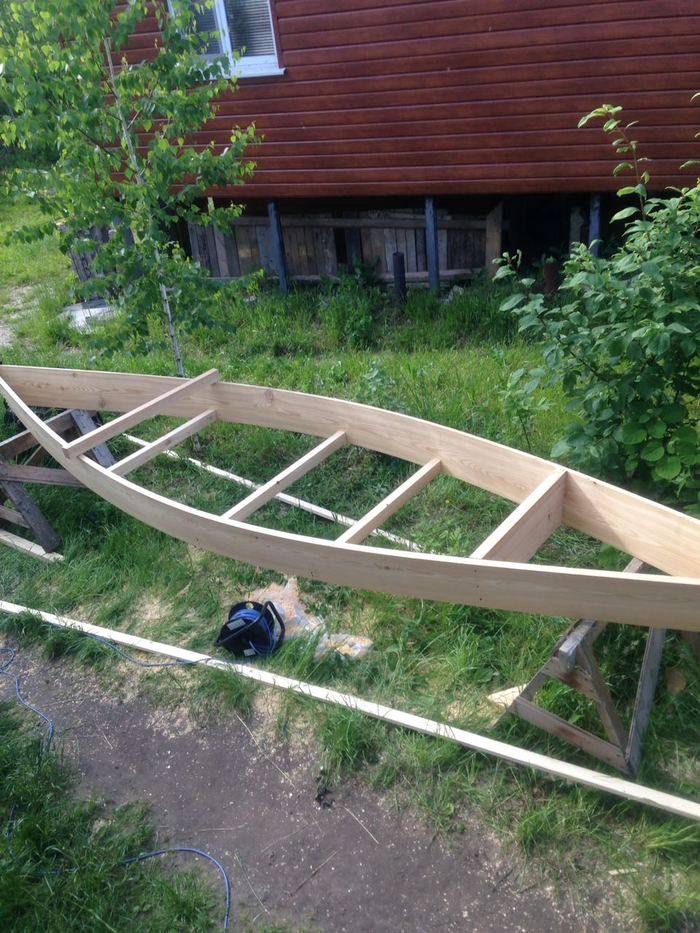

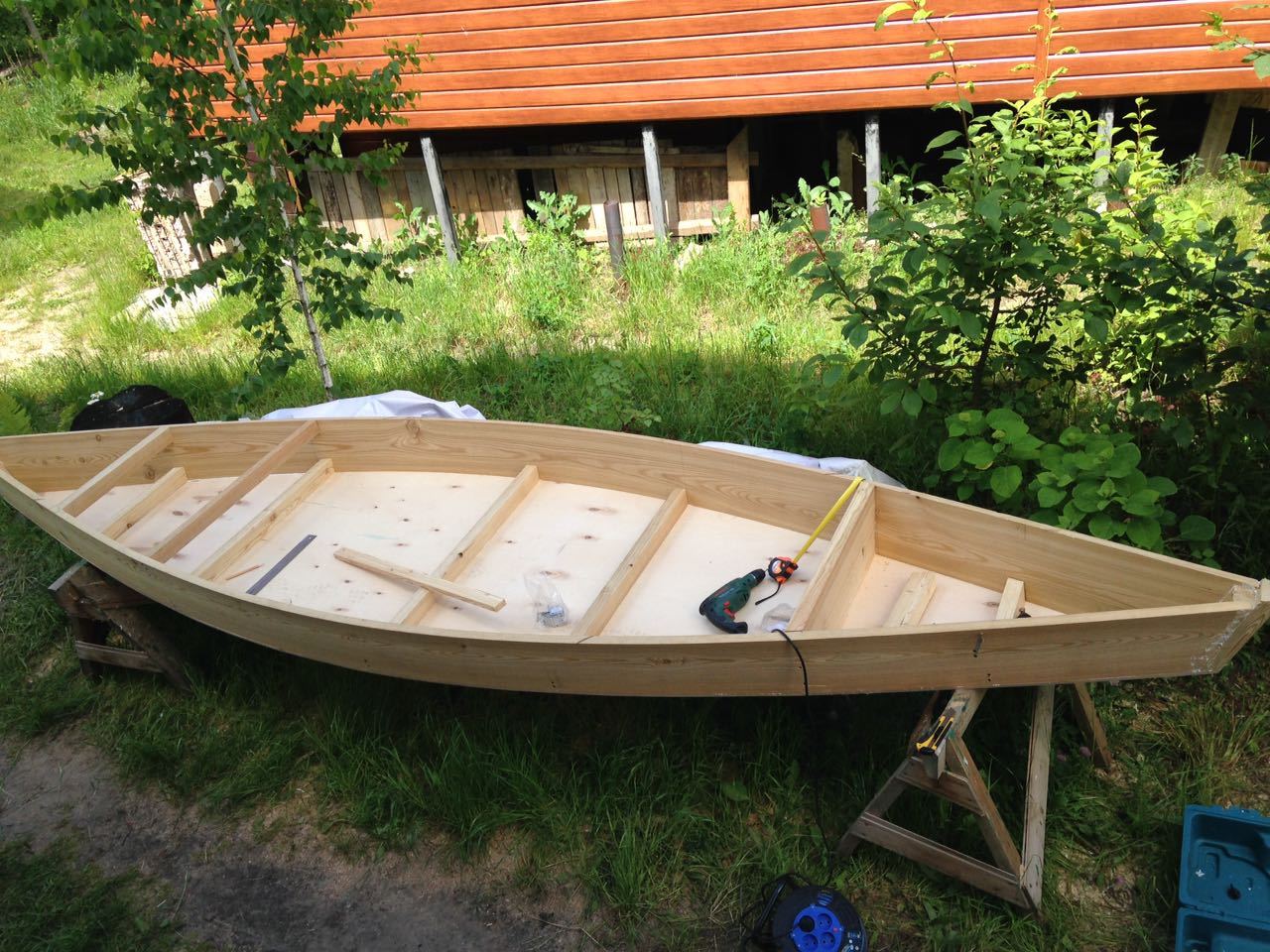

Постепенно встали на места распорки.
Оформились нос и корма (упирающиеся части), все соединения сажаются на герметик довольно обильно. Довольно геморройная подгонка, в первый раз, во всяком случае, точно.

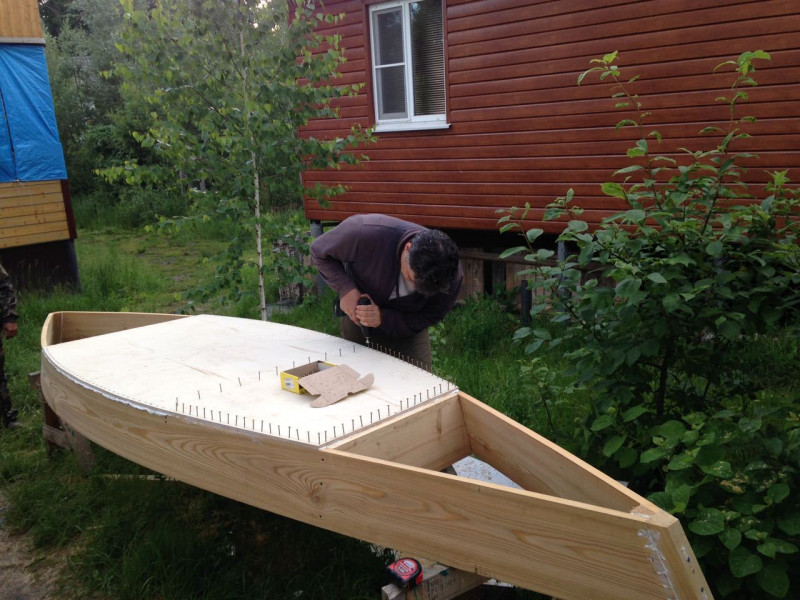

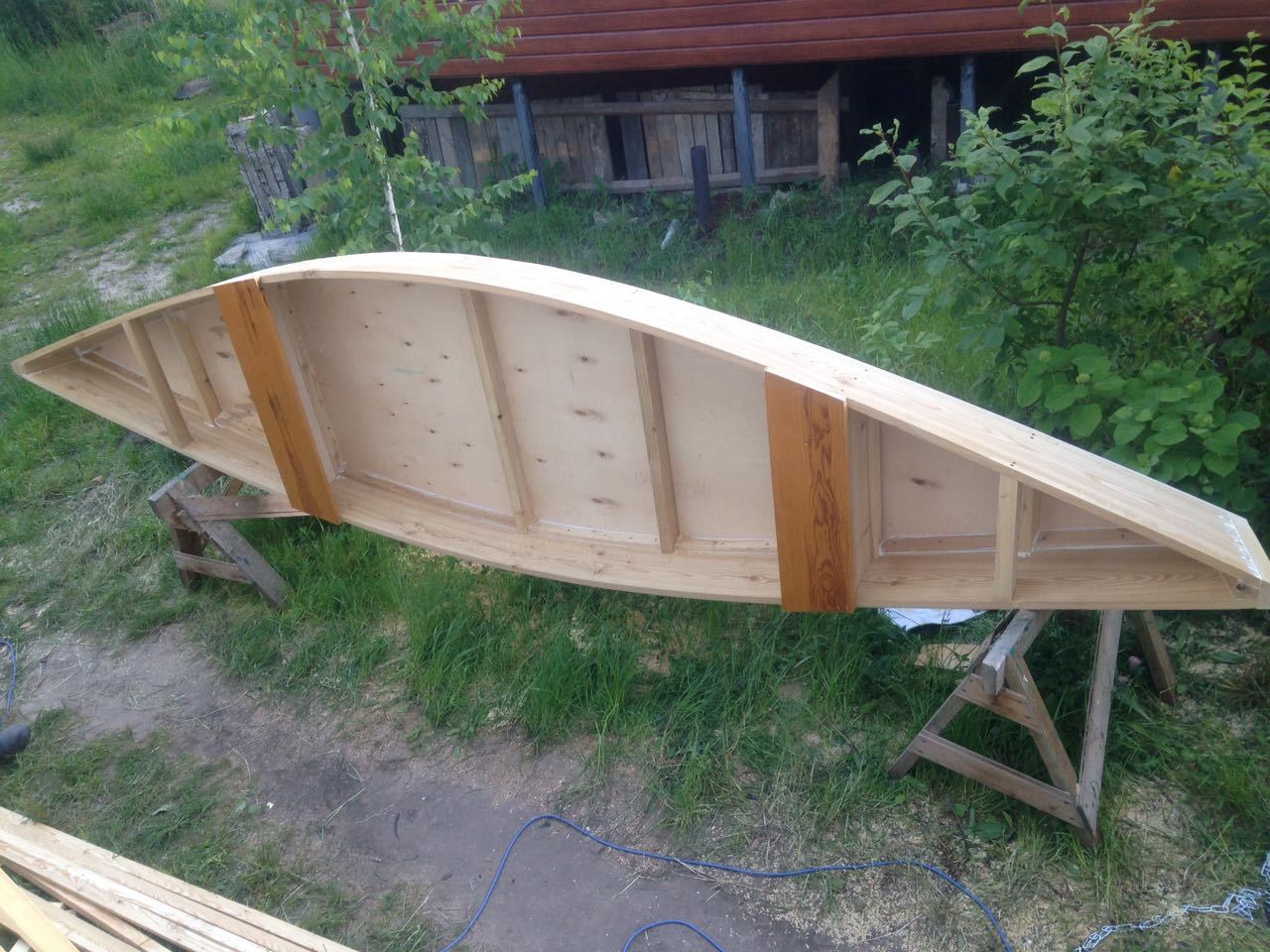

Пошла жара. Фанера 12 мм.

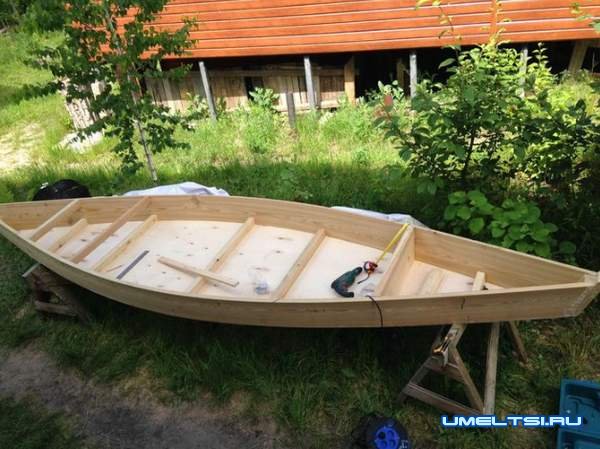

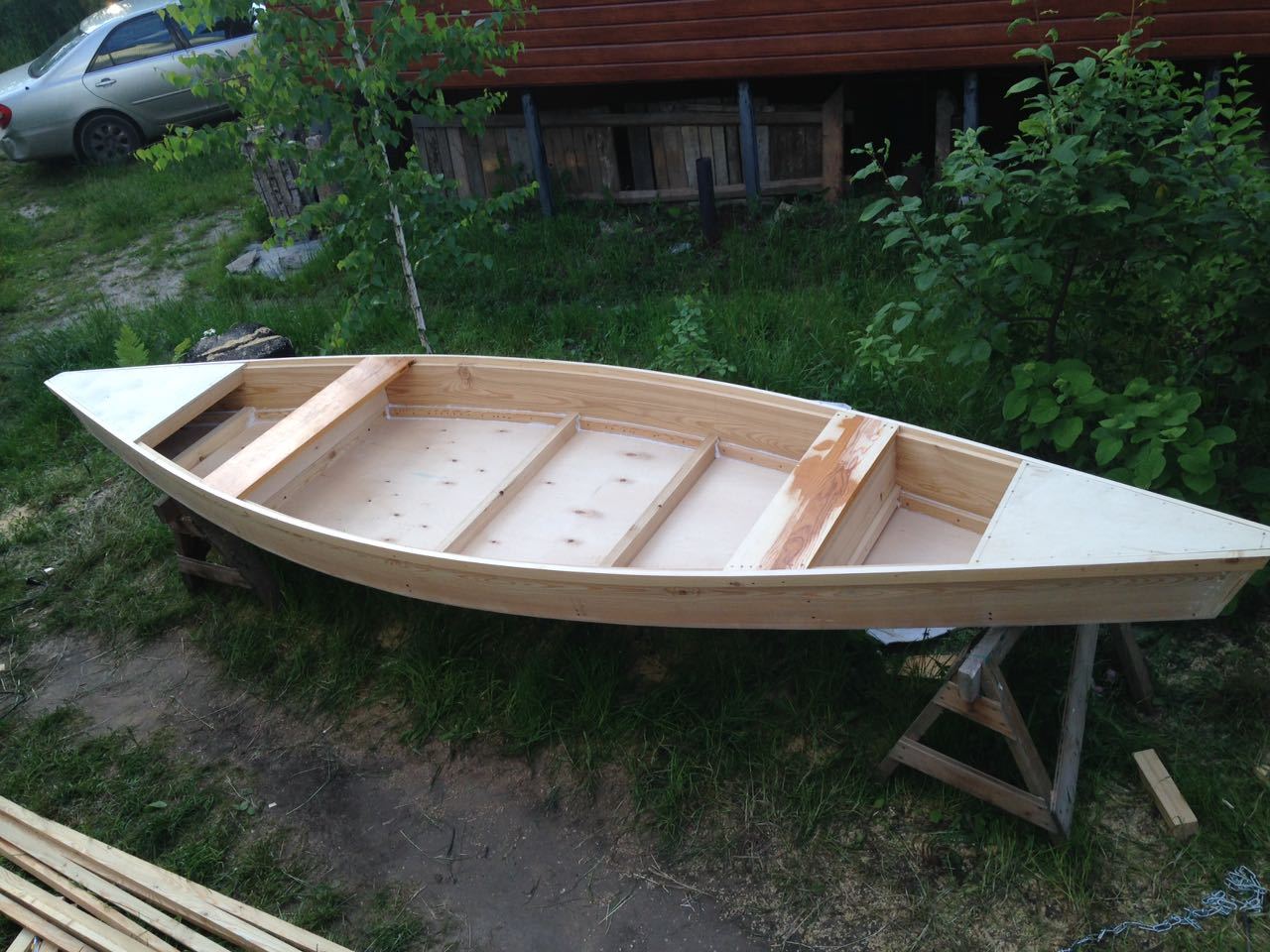

Лавки сделали из б/у досок. Тоже лиственница, когда-то обрамляли дверную коробку у родителей дома.
По периметру в место соединения борта и дна пришивается рейка, тоже сажается на герметик. Вдоль бортов сверху по краям также пришивается рейка — фальшборт.
Источник
Жми на кнопку, чтобы подписаться на «Как это сделано»!
Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.
Жми на иконку и подписывайся!
— http://kak_eto_sdelano.livejournal.com/ — https://www.facebook.com/kaketosdelano/ — https://www.youtube.com/kaketosdelano — https://vk.com/kaketosdelano — https://ok.ru/kaketosdelano — https://twitter.com/kaketosdelano — https://www.instagram.com/kaketosdelano/
Мой блог — http://aslan.livejournal.comИнстаграм — https://www.instagram.com/aslanfoto/Facebook — https://www.facebook.com/aslanfoto/Вконтакте — https://vk.com/aslanfoto
Обработка швов клеем и установка дополнительных элементов
Последующие работы сводятся к небольшому алгоритму:
по краю кормы и транца необходимо высверлить отверстия;
прикрепить транец ко дну;
из двух одинаковых частей необходимо выпилить детали для борта принимая во внимание наклон транца;
по краям бортов и скулы днища следует просверлить отверстия с равным расстоянием в 150 мм;
на этапе скручивания деталей стоит учитывать, что борта, установленные на днище, должны быть примотаны скрученными концами наружу. Транец расположен между бортами;
прикрепить к готовой конструкции сидения и шпангоут;
отступив 300 мм от сидений, выпиливаются проемы под уключины
Это место следует укрепить брусками;
после выполненных работ все стыки деталей проклеиваются тремя слоями стекловолокна и смазываются эпоксидным клеем. Перед оклейкой откусываются все наружные скрепки.
после полного высыхания клея на стыках швов, вклеивают банку и перегородку;
во все пустые отверстия, оставшиеся после временного крепления, эпоксидной смолой вклеивают деревянные нагеля;
таким же образом склеивают наружные швы;
чтобы уберечь дно от механических повреждений, следует приделать к нему киль и наружные стрингеры.
Преимущества и недостатки
Если задаться вопросом, какая лодка лучше – килевая или с плоским дном – то у последней можно выделить ряд таких преимуществ, как:
- Устойчивость – благодаря большой площади соприкосновения плавсредства с водой плоскодонная лодка по сравнению с килевым аналогом более устойчива к боковой волне и ветру;
- Высокая проходимость и грузоподъемность – имеющие небольшую осадку такие лодки позволяют перевозить при длине 4 м до 5–6 человек, перемещаясь при этом по мелководным участкам;
На заметку. Установив на плоскодонку подвесной винтовой мотор-болотоход можно перемещаться по заросшим и заиленным заливам, болотам. Конструкция агрегата и материал изготовления его винта позволяет ему измельчать попадающуюся ему на пути траву и не забиваться грязью.
- Небольшой вес – пластиковые и алюминиевые плоскодонки имеют вес значительно меньше, чем у деревянных и некоторых надувных лодок;
- Простота изготовления – сделать плоскодонку своими руками можно имея минимальный набор инструментов и материалов. Стоимость такого плавсредства будет значительно ниже, чем заводской модели.
Основным недостатком такой лодки является низкая, по сравнению с килевыми плавсредствами, маневренность и скорость.
Благодаря небольшой осадке проходимость плоскодонки на мелководных участках водоемах выше, чем у любого катера или килевой лодки
Выбор материала
Фанеру образуют шпонированные слои, которые на производстве проклеивают с помощью фенольного клея и прессуют. Различают несколько типов фанер, но не все подходят для изготовления самодельной лодки.
Важно!
Самой качественной и водостойкой фанерой является фанера с маркировкой ФСФ. Как правило, ее изготовляют из шпона березы
Используя такую фанеру, можно рассчитывать на надежность и долговечность лодки или же любого другого изделия. При этом на шлифовку и отделку вашего судна понадобится существенно меньше усилий.
Если по каким-либо причинам вы не можете достать фанеру качественных торговых марок, и можете выбирать только материал не настолько высокого класса, тогда стоит обращать внимание на торцовые части фанерных листов. На них не должны быть сквозные щели, сучков, дырочек и других дефектов

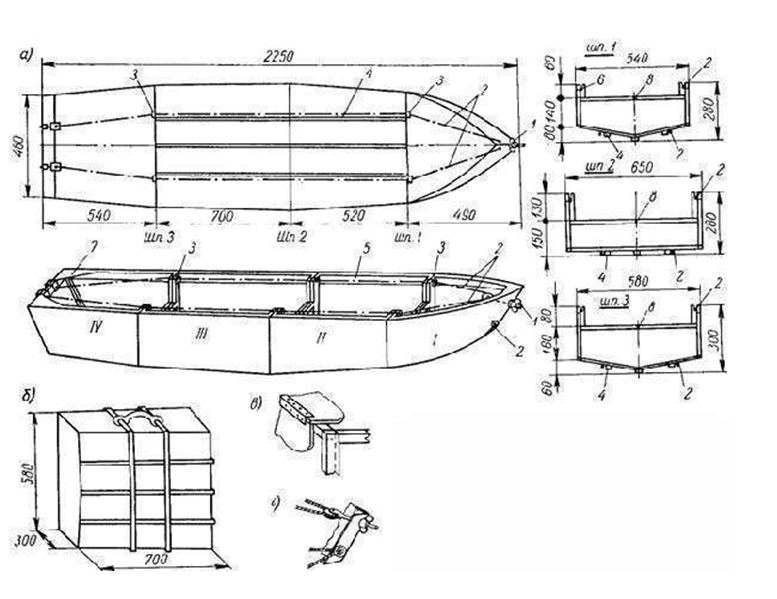

Прототип, чертеж моей будущей лодки – плоскодонки
Размеры лодки, ее виды и формы
Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг. Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.
Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:
- Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость – длинную лодку может спокойно унести человек в одиночку.
- Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
- Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.
- Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.
Выбор материала
Всю конструкцию мы будем сооружать, используя такой основной материал как фанера и доски из лиственницы.
Фанеру образуют шпонированные слои, которые на производстве проклеивают с помощью фенольного клея и прессуют. Различают несколько типов фанер, но не все подходят для изготовления самодельной лодки.
Самой качественной и водостойкой фанерой является фанера с маркировкой ФСФ. Как правило, ее изготовляют из шпона березы. Используя такую фанеру, можно рассчитывать на надежность и долговечность лодки или же любого другого изделия. При этом на шлифовку и отделку вашего судна понадобится существенно меньше усилий.
Если по каким-либо причинам вы не можете достать фанеру качественных торговых марок, и можете выбирать только материал не настолько высокого класса, тогда стоит обращать внимание на торцовые части фанерных листов. На них не должны быть сквозные щели, сучков, дырочек и других дефектов
В зависимости от материала для изготовления плоскодонки, они бывают следующих видов: Деревянные – классически вариант данной лодки. Изготавливаются деревянные лодки самостоятельно из досок хвойных пород (ели, сосны), фанеры. Недостатком таких плавсредств является их приличный вес, из-за чего рыболовы не имеющие авто с прицепом используют такую лодку только на находящемся рядом водоеме.
Деревянная лодка должна изготавливаться из досок влажностью не более 16%, не имеющих трещин и выпадающих сучков
Пластиковые – легкие и прочные заводские лодки, имеющие цельную конструкцию, сделанную из прочного и устойчивого к ударам полипропилена, стеклопластика, пластика ABS. Сделать такую лодку самостоятельно невозможно. Цена ее, по сравнению с надувными аналогами, несколько ниже. Минусом такой лодки является ее хрупкость при низких температурах и очень сложный самостоятельный ремонт.
Пластиковые модели следует эксплуатировать только в теплое время года – в холода и при заморозках их корпус становиться хрупким и легко повреждается
Металлические – изготавливают такие лодки из алюминия и дюралюминия. Такие лодки по прочности и весу являются «золотой серединой» между деревянными и пластиковыми моделями. Имея небольшой вес и постоянную, не зависящую от температуры воздуха и воды прочность материала корпуса, они могут свободно эксплуатироваться в течение всего сезона открытой воды.
Алюминиевая лодка плоскодонка не подходит для плавания по морю – легкая конструкция достаточно просто опрокидывается большой волной
Отделка внутренней части корпуса лодки и изготовление весел
Внутреннюю часть лодки нужно также прогрунтовать горячей олифой, после чего окрасить. Учитывая то, что под слоем краски будут находиться парусиновые полосы, прикрывшие собой обшивочные бортовые и кормовые швы, лучше нанести три-четыре слоя краски.
После отделки верхней и внутренней частей корпуса нужно прикрепить шурупами по два бруска к верхним внутренним сторонам шпангоутов. На каждые две пары следует уложить на саморезах две широкие баночные доски для сидения гребца и пассажира. Их тоже нужно будет прогрунтовать и покрыть бесцветным лаком.
Теперь самое время изготовить весла для уже практически готовой лодки. Делать их нужно из обточенных на токарном станке брусков длиной 1,5-2 метра.
Важно, чтобы они умещались на днище лодки, если она будет двигаться по воде при помощи подвесного мотора. В прорези, сделанные циркулярной пилой, нужно будет вставить плоские прямоугольные лопасти – по одной на каждое из двух весел. В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится
В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится.
Завершающим элементом отделки корпуса самодельной деревянной лодки может стать нанесение краской букв названия на борта.
Изготовленная своими руками лодка из дерева станет прекрасным подспорьем любому отдыху на воде!
Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.
Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:
- Ткань на основе резины. Конечный итог – надувная лодка.
- Пластик.
- Сталь.
- Дерево.
- Фанера.
Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.
Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.
Изготовление схемы лодки
Прежде чем приступить к изготовлению алюминиевой лодки плоскодонки, необходимо создать схему, которая будет служить основой для работы. Схема поможет вам определить необходимый размер и форму деталей, а также правильно распределить грузоподъемность и учесть особенности будущей лодки.
Для создания схемы лодки вам потребуется рисовальная доска или большой лист бумаги, рулетка, линейка, карандаш и отвес.
Следующим шагом будет выбор масштаба схемы. Если вы планируете создать лодку стандартных размеров, то масштабом может быть, например, 1:10. Это означает, что каждый сантиметр на схеме будет соответствовать десяти сантиметрам на реальной лодке. Если же вы хотите создать лодку небольших размеров, масштаб может быть больше, например, 1:5.
Схему лодки можно разделить на несколько основных частей: носовую часть, центральную часть и кормовую часть. Для каждой из этих частей вы должны определить необходимые размеры и форму. Для этого пользуйтесь рулеткой и линейкой, измеряя и отмечая нужные точки на схеме.
Не забывайте также принимать во внимание особенности функциональных элементов лодки, таких как сиденья, подножки или борта. Определите их размеры и расположение на схеме
После того как схема будет готова, ее можно использовать для вырезания деталей лодки из алюминиевого листа. Поместите схему на лист алюминия и аккуратно обведите ее карандашом. Затем с помощью ножниц или пилы вырежьте детали лодки по полученным контурам.
Изготовление схемы лодки является важным этапом перед началом работы над самой лодкой. Она поможет вам визуализировать и спланировать все необходимые детали и избежать ошибок в процессе изготовления.
Самостоятельная сборка лодки из фанеры
Многие задаются вопросом, можно ли сделать качественное плавательное средство своими силами, сэкономить на этом и получить удовольствие от процесса изготовления.
Лодки, изготовленные в домашних условиях, имеют ряд неоспоримых преимуществ перед своими заводскими «братьями»:
- Масса изделия. При использовании фанеры значительно уменьшается вес, в сравнении с аналогичными деревянными или металлическими моделями.
- Использование цельных листов позволит создать идеальные формы, что обеспечит отличную устойчивость и обеспечит лёгкость спуска на воду.
- Минимальная конечная стоимость. Потратится, придётся только на расходные материалы, такие как фанера, доски и клей, лак. Стоит отметить, что многое можно найти в гараже у запасливого хозяина.
Рекомендуем подойти ответственно к выбору материалов для сборки конструкции они должны быть качественными, а фанера не иметь видимых повреждений, от этого зависит ваша безопасность и здоровье.
Люди, обладающие столярными навыками, потратят на эту работу полторы недели, при условии работы в свободное время или два полных дня.
Регистрация судна
Постановка на учет лодки самостоятельной постройки имеет некоторые особенности. При первичной регистрации плавсредства необходимо подать в Госинспекцию по маломерным судам:
- паспорт;
- индивидуальный налоговый номер;
- согласованный и подписанный инспектором Акт первичного технического освидетельствования на судно с заключением о признании судна годным к эксплуатации;
- чеки на материалы, используемые при постройке;
- квитанцию об оплате госпошлины за регистрацию;
- регистрационную карточку;
- заявление на регистрацию.
Образцы всех документов с онлайн-калькуляторами расчета суммы платежа можно найти в открытом доступе в интернете.
Постройка лодки из фанеры для мастера, как правило, не заканчивается простым испытанием лодки на большой воде. Это как показывает практика настолько захватывающий и увлекательный процесс, что после первой постройки обязательно будет и вторая, при этом опыт, полученный при первой постройке в дальнейшем будет не только обогащен новыми приемами и технологиями, но и усовершенствован новыми техническими решениями в конструкции лодки.
Перенос рисунка на деревянную заготовку
После очередной проверки чертежей на правильность, их переносят на картон. Толстая и жесткая бумага облегчит этап переноса чертежей на заготовки. Рисунок переносится на заготовку с учетом всех контуров и обводов в точности, как он начерчен, без всевозможных напусков, уменьшений и увеличений размеров.
При копировании рисунков следует учитывать направление волокон древесины. В данном случае, все зависит от конструкции элементов лодки. Если элемент изготавливается из фанеры, то слои фанеры сами по себе расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя.
Что касается изготовления футоксов, то их можно сделать и больше, по высоте, поскольку их потом можно будет обрезать.
Алюминиевые лодки
Алюминиевые лодки являются отличными плавательными средствами для рыбалки и активного отдыха. Может показаться, что это транспорт для начинающих, и их часто называют лодки хобби-класса, но это не совсем так.
Некоторые алюминиевые лодки могут соответствовать самым высоким запросам. Многие из них даже имеют ряд преимуществ, по сравнению с остальными. Цены могут быть как самые дешевые (демократичные), так и варьироваться, в зависимости от класса лодки, до заоблачных сумм.
Если вы ищете лодку для того, чтобы часто ходить на рыбалку, то алюминиевая лодка окажется хорошим вариантом
При выборе алюминиевой лодки следует обратить внимание на ее основные характеристики
Возможные ошибки
Стоит обратить внимание на то, что при постройке судна рыбаки часто следуют типовым рекомендациям, не учитывая своего веса. Если он превышает 90 кг, обязательно нужно делать дополнительное усиление днища с помощью реек, иначе при ходьбе оно станет продавливаться вниз, а вода будет выпихивать его вверх
Есть еще несколько советов, которые помогут недопустить типичных ошибок при изготовлении лодки
Есть еще несколько советов, которые помогут недопустить типичных ошибок при изготовлении лодки.
Применение гвоздей при строительстве делает процесс проще и дешевле, но использование шурупов сохраняет более аккуратный вид судна. При этом шурупы обязательно следует смазать любым маслом. В противном случае в дальнейшем возникнут сложности с выкручиванием метиза. При крепеже реек обязательно для фиксации нужно использовать струбцины, иначе очень сложно их удержать. Чтобы избежать появления «пузырей» на судне, установка метизов должна происходить через небольшое расстояние или подряд. Избавить судно от кривизны при монтаже реек поможет поочередное забивание гвоздей на разных бортах. Многие экономят эпоксидную смолу при нанесении на поверхности для склейки. Этого делать ни в коем случае нельзя! Смола просто впитается в древесину, и склеивания не произойдет
Важно придерживаться расхода эпоксидной смолы в количестве 200 граммов на трехметровую полоску ткани. При сжатии деталей остатки смолы должны просачиваться наружу – это показатель того, что количество эпоксидки достаточное. Изъяны на поверхности корпуса можно устранить с помощью водостойкой шпаклевки
Если лодка поднимает нос и не выходит на глиссер – неправильно проведена центровка либо недостаточная длина
Изъяны на поверхности корпуса можно устранить с помощью водостойкой шпаклевки. Если лодка поднимает нос и не выходит на глиссер – неправильно проведена центровка либо недостаточная длина.
Если судно отлично ведет себя с двумя пассажирами, а с одним начинает дельфинировать, решить эту проблему можно следующим образом: из кусков винипласта стоит сделать пару гидрокрыльев и прикрепить их к антикавитационной плите мотора. Лодка станет быстрее набирать скорость, ее ход будет легче. Таким образом, изготовить своими руками лодку для рыбалки совсем несложно, но начинающим кораблестроителям все-таки лучше выбрать более простую конструкцию.
О том, как сделать лодку из фанеры своими руками, смотрите в следующем видео.

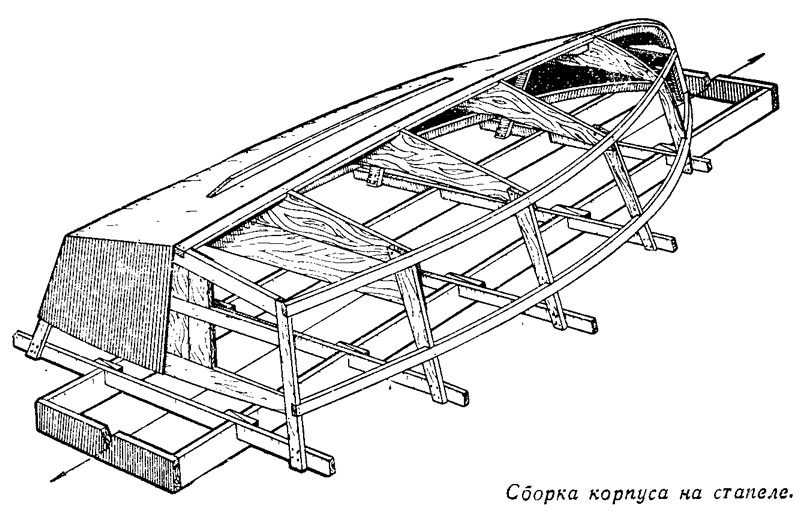

Приступаем к строительству
Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку
Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства
Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.
Необходимый инструмент для изготовления лодки
Для изготовления алюминиевой лодки плоскодонки вам понадобятся следующие инструменты:
1. Линейка и измерительный инструмент. Необходимы для точных измерений и построения геометрических форм элементов лодки.
2. Тренога и рейсмус. Нужны для обработки и выравнивания поверхностей алюминиевых листов перед их соединением.
3. Ножовка по металлу и ножницы для листового металла. Потребуются для обрезки и обработки алюминиевых листов для создания деталей лодки.
4. Сверлильный станок или дрель. Используется для создания отверстий и зенковки на элементах лодки.
5. Стамеска и плоскогубцы. Помогут вам согнуть и выровнять алюминиевые элементы при сборке лодки.
6. Ручной ривертез и ривертежные гайки. Используются для соединения алюминиевых деталей лодки без сварки.
7. Герметики и клей. Необходимы для герметизации стыков и соединений алюминиевых деталей лодки.
Необходимость использования определенного инструмента может варьироваться в зависимости от выбранной модели и дизайна лодки. Рекомендуется также обратиться к проекту или чертежам лодки для получения более точной информации о необходимых инструментах.
Важно помнить об обеспечении безопасности во время работы с инструментами. Используйте защитные очки, перчатки и другие средства индивидуальной защиты при работе с металлическими материалами
Строим лодку плоскодонку – ход работ
1)
2)
3)
4)
5)
6)
7)
подходящее имя
Так сложилось, что на даче у нас всегда было три лодки: металлическая казанка и две деревянных плоскодонки. Казанка на воде каждый год, а из плоскодонок одна на воде, а вторая на чистке и покраске. На следующий год наоборот. Лет пять назад, во время пожара лодка, которая лежала под домом вместе с домом и сгорела. Отстроились после пожара.
И единственная плоскодонка, которую теперь красили весной, а потом скорее-скорее спускали на воду (ибо на рыбалку им, видите-ли, сильно хочется), стала крайне быстро набирать физический износ. Встал вопрос о том, что надо все-таки сделать вторую. Папа и деверь долго искали доску из лиственницы нужного размера и в конце концов нашли на пилораме заготовку для досок меньшего сечения, которую еще не успели распустить. Закупить водостойкую фанеру уже было делом техники.
Две доски, отторцевали слегка под углом, градусов 15 (на глазок), насверлили в краях дырок и зашнуровали проводом (медь 2,5 кв.мм
но это совершенно неважно). Далее, напрягая все сфинктеры, раздвинули середину и расперли бруском
Я в работе участвовать не собирался, строили папа и деверь, ибо лодка рыбацкая, а я совсем не рыбак. Но когда рядом работают удержаться я не смог, к тому же у меня больше плотницкого опыта чисто технически. Технологию же в теории знал только папа. Они с дедом лет двадцать-тридцать назад построили не одну, да и не две лодки пожалуй.
Постепенно встали на места распорки.
Оформились нос и корма (упирающиеся части), все соединения сажаются на герметик довольно обильно. Довольно геморройная подгонка, в первый раз, во всяком случае, точно.
Пошла жара. Фанера 12 мм.

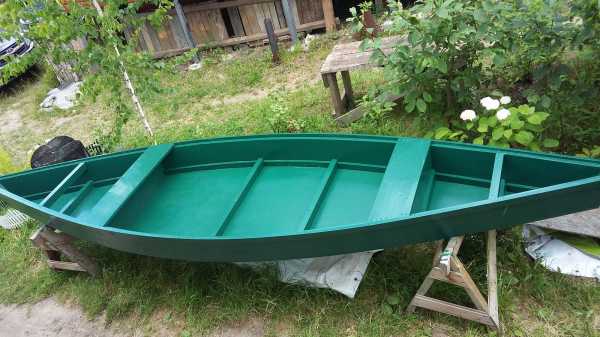

Лавки сделали из б/у досок. Тоже лиственница, когда-то обрамляли дверную коробку у родителей дома.
По периметру в место соединения борта и дна пришивается рейка, тоже сажается на герметик. Вдоль бортов сверху по краям также пришивается рейка – фальшборт.
