Правильная установка и крепление эхолота на лодку ПВХ

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

• на струбцинах;
• на присосках;
• на клее и другом крепеже (несъемные);
• плавающие.

Все виды крепления должны соответствовать установленным критериям:

• надежность;
• защита от зацепов и ударов о посторонние предметы;
• возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

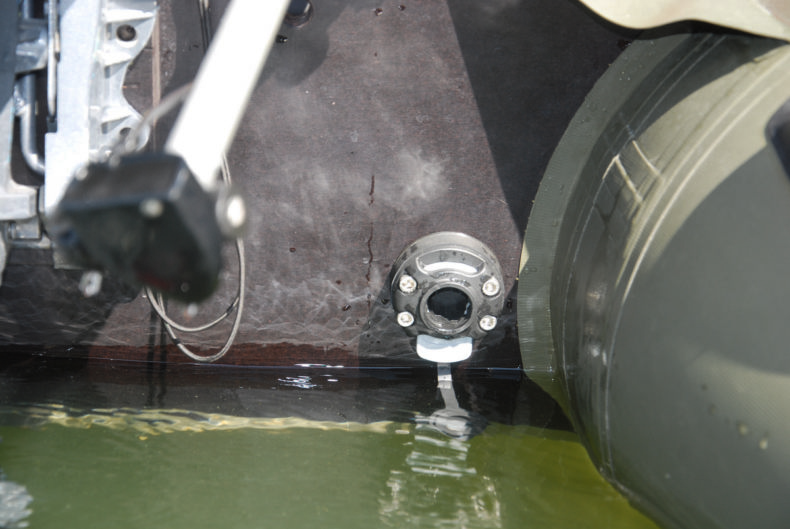

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

• струбцину;
• кронштейн;
• механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба. Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце

Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Установка держателя на лодку

Перед тем как установить эхолот, необходимо подобрать подходящее для его крепления место

Выбор места следует осуществлять с учетом того, что в креплениях заводского производства в качестве комплектующего может входить кронштейн, а также необходимо принять во внимание конструкцию и форму надувной лодки. Датчик эхолота должен быть обязательно полностью погружен в воду находясь на плоскости, параллельной поверхности воды

Если датчик расположит под каким-либо углом, то показания эхолота могут быть некорректными.

Также при установке датчика следует опираться на тот факт, что при движении лодки происходит подсос воздуха под ее дно. Образовавшиеся пузырьки воздуха при попадании на излучатель устройства могут создавать значительные помехи при считывании прибором поверхности дна и выводить на экран эхолота неверные данные. Потому для установки датчика следует выбирать такое место, в котором влияние пузырьков воздуха на снятие показаний будет минимальным.

В катерах и небольших по размерам лодках датчик, как правило, удобнее всего установить за кормой. Кронштейн для крепления эхолота заводского производства при таком расположении очень неудобен и столкновение с каким-либо препятствием по причине своей излишней прочности может привести к потере транца. В таком случае лучше заменить заводской кронштейн самодельным, сделанным своими руками из алюминиевой и пластмассовой трубок. Нелишним будет предусмотреть и возможность отбрасывания крепления при случайном столкновении с каким-либо препятствием.

Для вклейки необходимо подобрать тот участок днища, который обычно расположен рядом с килем, и обеспечивающим параллельное расположение датчика относительно водной глади. Для установки следует аккуратно снять все требующиеся слои внутри конструкции корпуса, оставив при этом только внешнюю оболочку.

Датчик вклеивается при помощи эпоксидной смолы, надежно прижимается к наружному слою корпуса лодки. После того как смола схватилась, необходимо заполнить ею все оставшееся вокруг датчика пространство. Внешняя оболочка лодки по причине своей малой толщины не будет создавать помех при работе эхолота.

При закреплении эхолота на резиновой лодке прочность не так уж и важна, потому кронштейн можно крепить даже к липучке. Но лучше все-таки выбрать место для установки устройства на более надежном основании, к примеру, на сиденье лодки. Для этого необходима трубка из алюминия диаметром 15-20 мм, у которой один конец сплющивается и в нем просверливается отверстие, предназначенное для крепления. Этот конец следует загнуть под прямым углом на расстоянии в 30-50 мм от края трубки. С помощью этого конца трубка закрепляется на сиденье, в котором также просверливается отверстие.

Вся трубка аккуратно сгибается таким образом, чтобы она обогнула баллон лодки и вертикально входила вниз. На высоте примерно в 10 см от уровня воды трубку необходимо обрезать. Конец сплющивается и в нем просверливается отверстие. Через получившееся отверстие посредством винтового зажима закрепляется пластина с датчиком эхолота через специальную резиновую прокладку. Таким образом, при подплытии к берегу или иному препятствию, датчик можно спокойно поднять.

http://winter-fishing.ru/fishing-tackle/tech/ystanovka-eholota/http://www.prospinning.ru/ekholoty/224-ustanovka-ekholota-na-motornykh-sudakh.htmlhttp://sonarmaster.ru/sensor/installation-sensor/http://fb.ru/article/352118/kak-pravilno-ustanovit-eholot-na-katerhttp://ulov.guru/gadzhety/eholoty/pravilnoe-kreplenie-datchika-eholota-na-trance.html

голоса

Рейтинг статьи

Подключение кабеля

Непосредственно подключение осуществляется через предохранитель. Его следует размещать или возле панели крепления, или рядом с аккумулятором. Некоторые модели предохранителей также требуют использования клемм, которыми следует запасаться в отдельном порядке – их часто не поставляют в комплектах. Также рекомендуется на случай выхода из строя основной батареи или конфликтов между разными электротехническими каналами устанавливать и резервный блок питания.

Это завершающий этап в части электротехнических работ. Кабель от датчика подключается к навигационному аппарату с помощью специальных разъемов и штекеров. Для определения оптимальной длины захода провода в ранее подготовленное отверстие следует произвести временную установку эхолота на катер в соответствующую позицию. Кабеля должно хватать на возможность поворота дисплея, а лишняя длина обрезается.

Как выбирать место для установки эхолота в лодке

Методы выбора места

Сейчас существует несколько методов выбора места установки эхолота в лодке. Один из самых популярных методов – это установка эхолота через датчик-трансдьюсер на жесткую панель лодки. Другой метод – это установка эхолота на специальный кронштейн на пвх-лодке или самодельные лодки

Важно учесть особенности каждого метода и выбрать наиболее подходящий для вашей конструкции

Важные места для установки

При выборе места для установки эхолота в лодке есть несколько важных факторов, которые нужно учесть. Во-первых, место должно обеспечивать хорошую видимость экрана эхолота, чтобы вы могли легко просматривать информацию. Во-вторых, место должно быть доступным для регулировки и обслуживания датчика. И, наконец, место должно быть удобным для вас, чтобы вы могли легко достигать управляющих элементов эхолота.

Варианты установки

Варианты установки эхолота могут варьироваться в зависимости от типа лодки. Например, для пвх-лодок можно использовать специальные крепления или кронштейн для установки эхолота. Для самодельных лодок можно создать собственную конструкцию крепления. В случае заводской лодки, часто есть готовые места для установки эхолота, которые отличаются в каждой модели.

Особенности установки

Установка эхолота имеет свои нюансы

Важно правильно установить датчик-трансдьюсер, чтобы он находился в правильном углу относительно дна водоема. Также необходимо правильно настроить регулировку чувствительности и глубины сканирования

При установке на пвх-лодку или самодельную лодку важно обеспечить надежное крепление, чтобы эхолот не сдвигался во время движения.

В заключение, выбор места для установки эхолота в лодке – важный этап, который требует внимания и рассмотрения различных методов и рекомендаций. Правильно выбранное место обеспечивает надежную и точную работу эхолота, что поможет вам успешно рыбачить.

Эхолот или подводная камера? В чем разница?

Современные технологии предлагают множество способов усовершенствовать повседневную жизнь человека и сделать практически любую работу или хобби еще более эффективными, чем прежде. Рыбалка была и остается одним из наиболее распространенных увлечений современных мужчин, а потому богатству технических новинок в рыболовной сфере можно только позавидовать. Наиболее распространенными «помощниками» рыбака в обнаружении и поиске рыбы являются такие устройства как эхолот и подводная камера для рыбалки. Оба этих устройства выполняют похожие задачи, однако имеют принципиальные отличия. О разнице между эхолотом и подводной камерой, а так же о том, что лучше выбрать для рыбалки и пойдет речь в этой статье.

Основное отличие между подводной камерой и эхолотом заключается в том, что подводная камера «видит», а эхолот «чувствует». Камера передает на экран видео, а эхолот сканирует определенное пространство под водой и передает информацию на экран в виде дуг, линий и черточек. С точки зрения эффективности профессионального рыболовного промысла эхолот является гораздо более удачным инструментом для рыбалки, но если ваша цель не только наловить побольше рыбы, но и удовлетворить жажду любознательности, подводная камера станет для вас отличным приобретением.

Эхолот и подводная камера: отличия.

1

Первое и наиболее важное отличие — эхолот поможет вам обнаружить рыбу в мутной воде или на больших глубинах, в то время как подводная камера способна передавать качественное изображение в чистой, прозрачной среде и на относительно небольшой глубине (до тех пор, пока есть свет). Часто подводные камеры оснащены мощной подсветкой, однако этого недостаточно для качественного поиска рыбы в неблагоприятных с визуальной точки зрения условиях

В недостатке подводной камеры тут же кроется и ее достоинство: ведь с помощью такого инструмента вы сможете увидеть подводный мир именно таким, какой он есть. Подводная камера позволяет наблюдать за рыбой в режиме реального времени и главное, точно распознавать, какая именно добыча курсирует на данном отрезке местности. В отличие от камеры, эхолот не покажет изображения рыбы и вам останется только догадываться, за кем именно вы охотитесь.

2. Видеокамера позволяет не только наблюдать за рыбой в режиме реального времени, но и записывать видео. Так, вы сможете записать весь процесс рыбалки и затем выложить видеоролик в интернет. Несмотря на то, что этот момент можно назвать скорее развлекательным, видеосъемка — весомое преимущество. Эхолот, как уже было сказано выше, не видит, а чувствует, а потому с ним вам никогда не насладиться возможностями видеосъемки.

3. Если о том, как пользоваться эхолотом, у начинающего пользователя могут возникнуть вопросы, с видеокамерой дело обстоит проще. Вам не придется учиться распознавать значение линий и дуг на экране прибора, а так же разбираться в том, как работают лучи эхолота. С видеокамерой все просто и понятно.

Исходя из вышеперечисленного, эхолот лучше выбирать в случае, если:

• Вы собираетесь много рыбачить в мутной воде или на больших глубинах, где отсутствует свет.
• Для вас не имеет значения развлекательный момент, вы заинтересованы только в количестве пойманной рыбы.
• Вы профессиональный рыбак или серьезный любитель и вас не пугают сложные технические моменты.

Видеокамера окажется для вас полезнее эхолота, если:

• Вам интересно не только количество пойманной рыбы, но и наблюдения за ее поведением, рельефом дна и т. д.
• Вы не собираетесь рыбачить в мутной воде или на больших глубинах
• Вы любите зимнюю рыбалку. Зимой в проруби вода достаточно прозрачна для того, чтобы использовать камеру.
• Вы предпочитаете своими глазами видеть рыбу и не хотите догадываться о происходящем под водой, изучая дуги и линии на экране эхолота.

Как эхолот, так и подводная камера, при надлежащем использовании, сделают вашу рыбалку познавательной и эффективной. Выбор того или иного устройства зависит от ваших предпочтений и опыта.

В нашем магазине товаров для активного отдыха AktivStyle вы найдете большое количество моделей Эхолотов и Подводных видеокамер. Если вы все еще сомневаетесь в выборе и не знаете, что больше подойдет вам — подводная камера или эхолот — звоните, и наши менеджеры дадут вам подробную консультацию совершенно бесплатно!

Крепление эхолота

Каждый прибор комплектуется системой крепления, помимо этого подобрать крепеж можно под себя, он доступен в продаже отдельно

Но наши люди не привыкли доверять важное дело производителям, поэтому существует несколько вариантов самостоятельного изготовления

Заводской способ

Наиболее распространенным креплением является вариант жесткой установки на транец при помощи следующих приспособлений:

• Струбцина. Обычно выполняется из нержавеющего материала с резиновой прослойкой, позволяющей плотно и надежно закрепить изделие к жесткой поверхности лодки;
• Кронштейн. Трубка, дающая возможность регулировать датчик по глубине, а в дорогих моделях и углу поворота;
• Крепежный узел для трансдьюсера. Этим приспособлением датчик прижимается к кронштейну.

Порядок работы:

• Струбцина плотно прижимается к транцу. При наличии двигателя положение изделия подбирается так, чтобы исключить неудобства при маневрировании. Место крепления обычно переносится вправо или влево ближе к борту;
• Датчик жестко крепится к кронштейну, опускается на необходимую глубину;
• Кронштейн с помощью специального болта прижимается к струбцине;
• Проводится корректировка по глубине и углу к поверхности. Для этого зажим на струбцине слегка отпускается и кронштейн двигается в необходимом направлении. После этого вся конструкция жестко закрепляется.

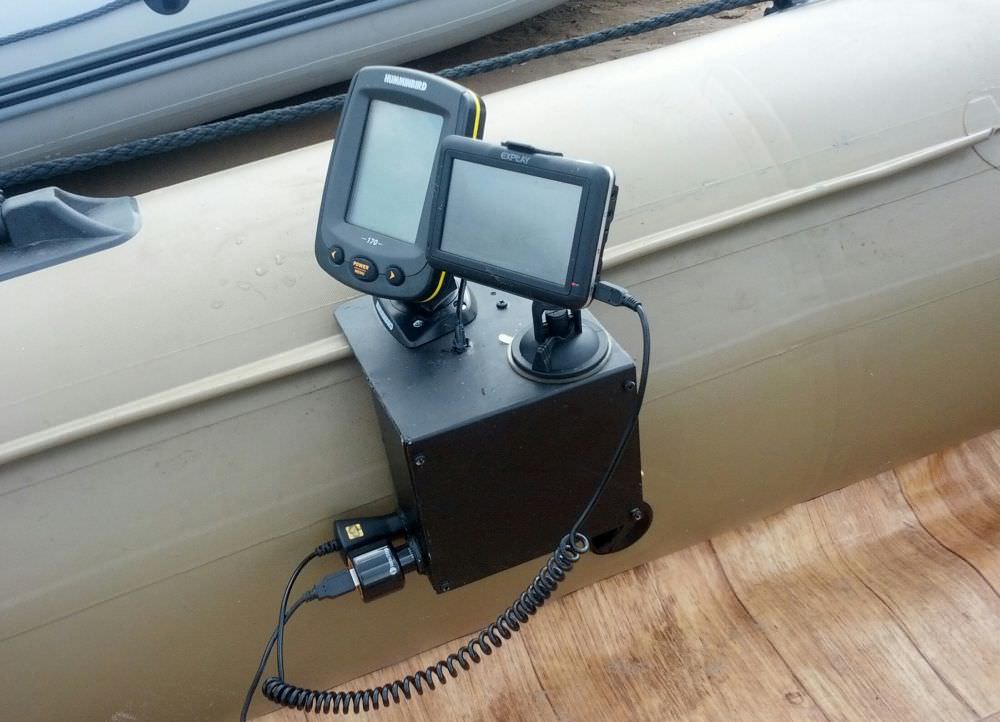

• Экран эхолота помещается на скамейке или днище. Возможен вариант с присоской на резиновом борту.

Преимущества:

Возможность быстрого монтажа и демонтажа

Для лодки ПВХ это важно, так как она после окончания рыбалки обычно сдувается и складывается;

Надежность крепления, корректное расположение датчика, простая корректировка.. Недостатки:

Недостатки:

сравнительно высокая цена;
жесткость конструкции может привести к серьезным повреждениям транца при наезде на препятствие, поэтому управлять лодкой нужно крайне осторожно.

Кронштейн с помощью специального болта прижимается к струбцине

Самодельное крепление

Намного дешевле изготовить конструкцию самостоятельно. Для этого понадобится:

• Обычная металлопластиковая труба около метра длиной;
• Трубка из нержавеющего материала, диаметр которой будет немного больше металлопластиковой;
• Струбцина. Легко находится в строительных магазинах;
• Болты с шайбами, резиновые прокладки (можно использовать старые велосипедные камеры), хомуты, шплинт.

Порядок действий:

• При помощи хомутов и прокладок крепим металлическую трубу длиной около 0,4 метра к струбцине;
• Вставляем во внутрь металлопластик, нижний конец которого расплющиваем. Сверлим 2 отверстия для крепления датчика с помощью болтов, гаек. Обязательно использование шайб;
• Трансдьюсер закрепляется, а провод от него пропускается внутри трубы;
• Струбцина становится на свое место (транец), а длина металлопластиковой трубы выставляется с помощью шплинта и просверленных заранее отверстий;
• На выступающий вверху конец металлопластика любым удобным способом крепится экран.

Другой способ крепления датчика раз и навсегда заключается в его вклеивании в корпус. Как это делается:

• Около киля снимаются все слои на днище вплоть до внешнего;
• При помощи эпоксидного клея датчик приклеивается к поверхности. Малая толщина резины не способна помешать нормальной работе трансдьюсера;
• Оставшееся место от выреза заливается тем же составом.

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкой, а при хранении в свернутом состоянии вреда датчику нанесено не будет.

Вынос датчика за пределы плавательного средства. Простая инструкция:

• скотчем или изолентой трансдьюсер крепится к середине пластиковой бутылки, объемом от 0,5 до литра;
• провод от датчика теми же средствами закрепляется на горлышке;
• экран становится на скамейке, к нему подключается провод;
• в бутылку наливается вода до тех пор, пока не будет достигнута необходимая глубина погружения датчика.

Подойдет для водоемов без течения или заводей.

У вас еще нет эхолота? GARMIN STRIKER PLUS 5CV (выбор редакции)

• Размер дисплея: 5´´
• Разрешение экрана: 800 х 480 пикселей
• Тип дисплея: WVGA цветной
• Водонепроницаемость: да (IPX7)
• Технология сонара CHIRP: да (встроенная)
• DownVü: да, с CHIRP (встроенный)
• Мощность излучения: 500 Вт (среднеквадр.)
• Размеры: 18.8 х 11.6 х 5.4 см
• Вес: 0.5 кг
• Комплектация: эхолот, кабель питания, поворотное крепление, аппаратные средства, наклейка на бампер Garmin

Цена без скидки: 7860 руб.

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

• на струбцинах;
• на присосках;
• на клее и другом крепеже (несъемные);
• плавающие.

Все виды крепления должны соответствовать установленным критериям:

• надежность;
• защита от зацепов и ударов о посторонние предметы;
• возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

• струбцину;
• кронштейн;
• механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце

Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Рекомендации по эксплуатации эхолот

Эхолот — это электронное устройство, которое используется для определения глубины и наличия рыбы в воде. Он может быть установлен на разных типах лодок и имеет свои особенности эксплуатации. Рассмотрим некоторые рекомендации по использованию эхолота.

Правильное подключение

Перед использованием эхолота необходимо правильно подключить его к лодке и питанию. Следует следовать инструкции по установке и подключению, чтобы избежать повреждения устройства или неправильной работы.

Калибровка

Для получения точной информации о глубине и рыбе необходимо правильно калибровать эхолот. Это процедура, при которой устанавливается точное соответствие между сигналами, получаемыми от датчика и глубиной воды.

Работа в разных условиях

При использовании эхолота необходимо учитывать условия воды и окружающей среды. Например, наличие водных растений или заболоченных участков может оказать влияние на работу датчика

Также важно учитывать глубину и скорость движения лодки, чтобы получать точную информацию о глубине и рыбе

Сохранение устройства

Чтобы продлить срок службы эхолота, необходимо правильно сохранять его после использования. Например, следует защищать датчик от повреждений и убирать устройство в место, защищенное от влаги и пыли. Также рекомендуется использовать чехол для хранения и транспортировки эхолота.

Регулярное обслуживание

Чтобы обеспечить надежную работу эхолота, необходимо регулярно проводить его обслуживание. Например, следует очищать датчик от водорослей и других загрязнений, проверять кабели на наличие повреждений, и т.д. Регулярное обслуживание поможет предотвратить поломку устройства и сохранить его работоспособность.

• В общем, при эксплуатации эхолота необходимо соблюдать правильную установку, калибровку, учитывать условия воды и окружающей среды, сохранять устройство и регулярно обслуживать его.
• Это позволит получать точную информацию о глубине и рыбе, а также продлит срок службы эхолота.
• Кроме того, для достижения наилучшей производительности, следует подбирать соответствующую катушку и леску, устанавливать спиннинг правильно и выбирать правильную приманку в зависимости от условий ловли рыбы.

Ручки в ПВХ лодку

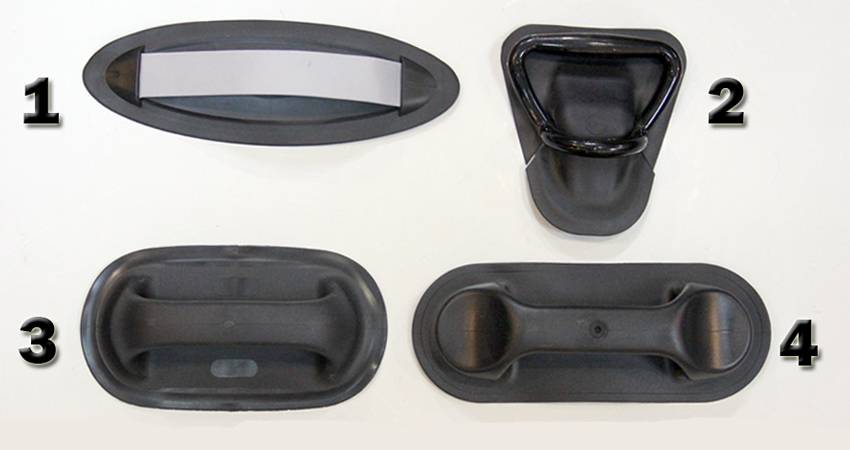

На фотографии представлены четыре самых популярных варианта ПВХ ручек.

1. Данная ручка является самой мягкой, и при сдувании и упаковывании лодки не доставляет рыбаку никаких проблем.
2. Приклеиваемая на нос ручка предназначена для комфортного перетаскивания уже надутой лодки. Особенно она удобна в том случае, если на лодке установлены транцевые колеса, и вы решили выехать на рыбалку один.
3. Этот тип ручки называется жестким. Из преимуществ – не подвергается коррозии.
4. Еще одна жесткая ручка, однако в отличии от предыдущего типа, она немного доработана. Благодаря выемкам, на нее можно без труда наматывать якорную веревку.

Наклеиваемые ПВХ ручки для лодки рыбаки выбирают из-за двух преимущество перед жесткими:

• легкость – лишний вес, установленный на лодке, не всегда удобно переносить от берега к машине, и наоборот.
• упаковывание – жесткие ручки, во время сдувания и сборки ПВ лодки будут только мешать процессу.

Навесные аксессуары для лодок ПВХ очень сильно упрощают жизнь рыболовам любого уровня мастерства. Они позволяют оснастить лодку именно теми приборами или приспособлениями, которые необходимы для выполнения конкретной задачи на любом водоеме. На данный момент, в этом сегменте рынка каждый рыболов сможет подобрать для себя нужные элементы.

Мы благодарим магазин «СибЛодки» за создание статьи.

• г. Новосибирск, ул.Писарева, 60, оф. 1.6
• Телефон: +7-913-741-3110
• Режим работы: пн-пт с 10:00 до 18:00.

Пошаговая инструкция

Установить эхолот на надувную лодку можно своими руками. Пошаговая инструкция проста.

• Выберите место расположения контрольного модуля эхолота. Обычно это не представляет трудностей, потому что приборы снабжаются быстросъёмными держателями.
• Определитесь с точкой расположения датчика. От этого будет зависеть необходимость покупать дополнительные материалы. Если решите установить датчик эхолота прямо внутри лодки, внимательно изучите конструкцию её днища.
• Выберите метод установки датчика. В большинстве случаев невозможен монтаж датчика «намертво» в определённом месте. Это затрудняет сборку надувной лодки и обслуживание электроники.
• Выбрав способ с жёстким креплением, запаситесь материалами для надёжной герметизации. Это полимерные клеи и современные виды липких «лент» (скотчи). Сейчас выпускаются скотчи, способные выдерживать длительную эксплуатацию под водой.
• Если вы предпочитаете вариант съёмного монтажа на штанге, можно купить готовый кронштейн со струбциной в магазине рыболовных принадлежностей. Но можно сделать его своими руками из подручных материалов.

Выбор места

Как уже упоминалось, корпус главного прибора можно установить в любом удобном месте. Как правило, такой островок находится посередине панели управления лодкой. Недорогая электроника имеет съёмные крепления, так что на панели можно закрепить лишь «держалку», а сам аппарат перемещать как удобно. Несмотря на то что все эхолоты имеют защиту от промокания, нырять с ними или просто ронять в воду не рекомендуется. Место крепления базового блока лучше закрыть козырьком. Он не только защитит прибор от водяных брызг, но и улучшит читаемость информации с экрана на ярком солнце.

Правильный выбор места расположения датчика обеспечивает успех всего дела. В первую очередь следует внимательно ознакомиться с инструкцией к вашему прибору. Там обязательно есть схема, указывающая на правильное положение датчика. Порой возникает соблазн установить эхолокатор строго вертикально вниз. Это всегда неправильно. Современные рыбацкие эхолоты рассчитаны на горизонтальное положение.

Установка

Выбирая точку расположения датчика эхолота, рыбак вынужден найти несколько компромиссов. Датчик должен быть расположен как можно ниже под днищем. Но это мешает способности лодки проходить по замусоренным заливам, в которых как раз и есть самая интересная рыбалка.

Конструкция надувной лодки из ПВХ ограничивает возможность сверления отверстий или вклейки монтажных элементов. Даже если качественно вклеить втулку для пропуска электрических проводов, она уже помешает сборке лодки после выпуска воздуха. Есть способ крепления внешнего оборудования, которое монтируется на лёгких разборных кронштейнах. Подобрав форму и метод крепления кронштейна, можно установить эхолот на любую лодку. На рис. 3 приведён пример такого кронштейна.

Кронштейн со струбциной позволяет в любую минуту переставить датчик эхолота в удобную точку. Подобные конструкции массово продаются в магазинах, торгующих оборудованием для надувных лодок. Но можно сделать такую вещь и своими руками. Например, в качестве крепления можно взять любую струбцину из магазина стройматериалов или инструмента. Для основы кронштейна хорошо подходят пластиковые сантехнические трубы. Сам датчик крепится к кронштейну любыми монтажными хомутами. Например, существуют ленточные стяжки, которые крепятся простым завинчиванием винта отвёрткой.

Обратите внимание на правильное расположение датчика относительно борта лодки. Чтобы эхолокатор показывал всё окружающее пространство, лучше размещать его датчик прямо под килем лодки. Однако, это не всегда возможно

На рис. 4 приведены примеры расположения датчика в продольной проекции лодки

Однако, это не всегда возможно. На рис. 4 приведены примеры расположения датчика в продольной проекции лодки.

Интересна конструкция установки датчика эхолота непосредственно в дно лодки с НДНД

Обратите внимание на рис. 5: такое исполнение позволяет надёжно закрепить датчик в непосредственной близости от воды, но не нарушает мореходных свойств лодки:

• верхняя часть днища аккуратно вырезается;
• датчик вклеивается в нижнюю часть днища;
• для восстановления герметичности надувного дна верхний слой днища лодки аккуратно заклеивается.

Подключение эхолота к датчику

Обычно в комплектах предусматриваются питающие провода на 2-3 м. Желательно использовать длину кабеля ровно на ту дистанцию, которой будет достаточно для связки прибора и источника энергоснабжения. Заранее рассчитывается и соответствие прибора системе питания. Как правило, стандартный эхолот для катера GPS требует подключения к цепи на 12 В.

Непосредственно подключение осуществляется через предохранитель. Его следует размещать или возле панели крепления, или рядом с аккумулятором. Некоторые модели предохранителей также требуют использования клемм, которыми следует запасаться в отдельном порядке – их часто не поставляют в комплектах. Также рекомендуется на случай выхода из строя основной батареи или конфликтов между разными электротехническими каналами устанавливать и резервный блок питания.

Это завершающий этап в части электротехнических работ. Кабель от датчика подключается к навигационному аппарату с помощью специальных разъемов и штекеров. Для определения оптимальной длины захода провода в ранее подготовленное отверстие следует произвести временную установку эхолота на катер в соответствующую позицию. Кабеля должно хватать на возможность поворота дисплея, а лишняя длина обрезается.

При наличии комплектных фиксаторов провода их следует использовать на этом этапе. Перед тем как снять монитор, систему следует протестировать. Проверяются рабочие параметры интерфейса, а также чувствительность датчика

Отдельное внимание уделяется звуковым сигналам. Обычно эта функция не работает исправно, если электропроводка была подключена с ошибками или в контуре имеет место повреждение изоляции
