Как сделать катамаран своими руками
Проблема как сделать катамаран своими руками не является архисложной
Важно, прежде всего, понять каких габаритов будет конструкция, исходя из этого, можно будет выбирать нужные материалы
Выбор материала изготовления
Материалы могут быть самые разные, например, надувные катамараны, изготавливаемые своими руками, чаще всего используются:
- пвх
- дерево;
- алюминий.
- Составляются чертежи катамарана.
- Подготавливается материал.
- Делаются заготовки.
- Судно собирается по блокам.
Из пенопласта
Самодельный катамаран из пенопласта хорошо использовать для рыбалки, служить он может долгие годы. Пример:
- Размер плавсредсва 3760 – 1610 мм. Пластины берутся толщиной от 45 до 15 м. Высота поплавка составляет 210 мм, его ширина 420 мм. В носовой части ставится четыре перегородки и четыре шпангоута. Все переборки выпиливаются из фанеры толщиной 10—14 мм.
- Для крепежа берутся алюминиевые трубы, на внешней стороне делается резьба, тогда трубы можно надежно фиксировать.
- Для изготовления поплавков (26х26 мм) берется лист алюминия, толщиной 0,4 мм. Крышки делаются из дюраля (толщина 1,6 мм). Конструкция фиксируется в носовой части с использованием уголков.
- Палуба изготавливается из брусков. Все стыки и зазоры проклеиваются эпоксидной смолой.

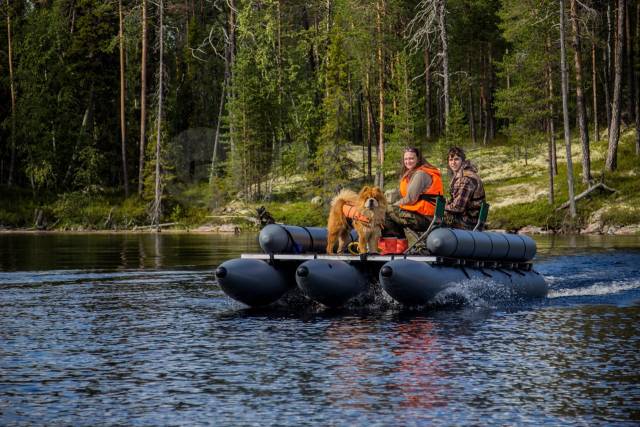

Надувной
Надувной катамаран, который делается своими руками, имеет поплавки в форме барабана, поверхность двухслойная. Для увеличения живучести, поплавки нередко делают в два отсека. Надувная камера инсталлируется в поплавок через специальные проемы. Давление в баллонах для катамарана сделанного своими руками составляет порядка 0,12 атм.

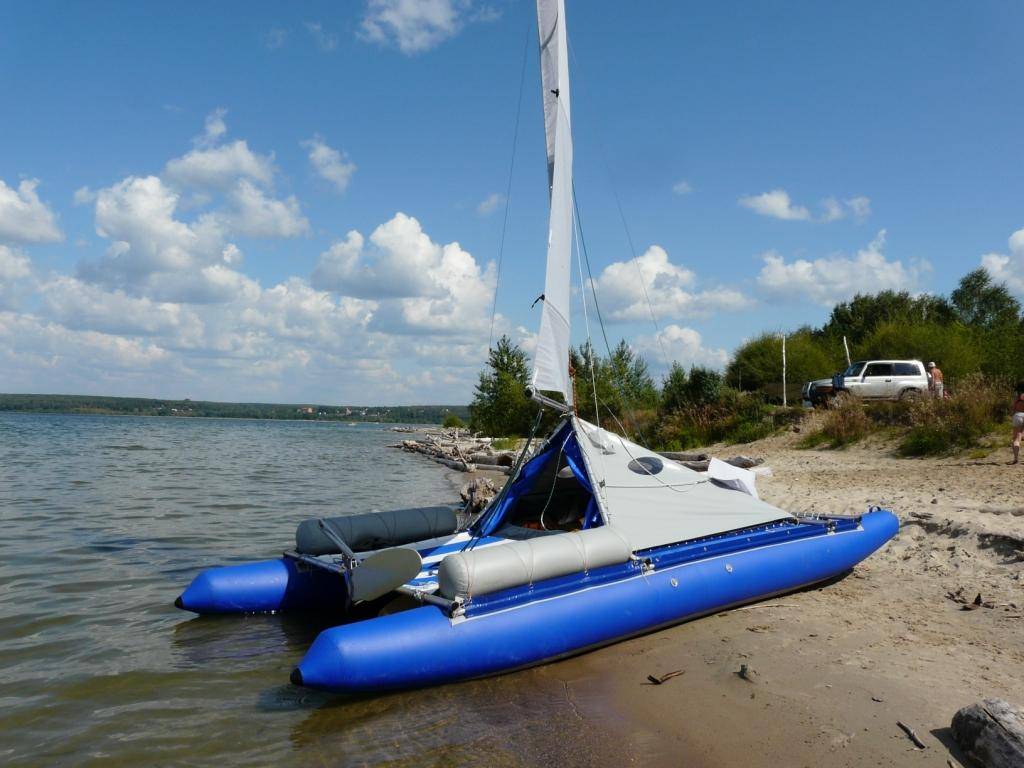

Парусные
Катамаран парусный делается из алюминиевых труб, которые крепятся с использованием болтов и гаек. Чтобы сделать парусное судно такого типа, необходимо будет только произвести некоторые токарные работы.
Парус делается из дюралевых труб, которые вставляются друг в друга. При транспортировке плавсредства в длинные части мачты, инсталлируют элементы рангоута.
Для сплава
Построить катамаран для сплава своими руками для сплава несложно. Сплав по быстрой реке – это всегда приключение. С увеличением размера судно увеличивается его устойчивость. Если катамаран будет управляться с помощью весел, то его ширина не должна превышать 1,3 метра. Если гребцы будут находится на баллонах то ширину можно увеличить до двух метров.
Моторный
Для создания моторного судна может подойти движок для мопеда или мотоцикла.
Силовая установка размещается в центре рамы и надежно фиксируется с использованием болтов
Важно, чтобы двигатель весил немного и имел необходимую мощность
Морской
Морской водный катамаран делается своими руками по такому же принципу, что и для малых водоемов. У морского судна палуба должна быть более прочной. Для повышения прочности шпангоуты (рейки) следует фиксировать на расстоянии 32 см друг от друга. Плоскость самой палубы делается из двойного слоя фанеры. Гребные колеса изготавливаются из велосипедных колес. Лопасти делаются из резины (толщина до 8 мм). Каждое колесо имеет не меньше 6 лопастей. Руль изготавливается из алюминиевого листа, размер его 220х340 мм
Прогулочный
Размеры прогулочного изделия с педалями:
- 3960х1850 м.
- Высота поплавка 260 мм.
- Ширина 460 мм.
- Толщина пластин до 155 мм.
Чтобы изготовить такое судно, необходимо будет 2,1 м3 пенопласта, около 5 квадратных метров фанеры. Уголки делаются из алюминия или нержавеющей стали (3х3 см). Каркас обшивается алюминиевым листом 0,45 мм. Все крепления делаются на болтах.
В остальном изделие собирается по классическому образцу. Нередко дополнительно на прогулочных судах ставят бензиновую силовую установку. Прогулочный самодельный катамаран из пластиковых труб тоже делается довольно часто
Из фанеры
Катамаран из фанеры сделанный своими руками получается легким и прочным. Используются чаще всего бруски из хвойных пород деревьев размерами 27х45 мм и 63х110 мм. Поплавки облицовываются фанерой пропитанной водостойким праймером (толщина 7 мм). Понадобится не менее 4-х листов (1526х1526мм).
Другие виды
Туристическое судно: материал в основном используется пенопласт. Рама в таких конструкциях используется из труб. К ним крепятся резиновые баллоны с воздухом.
Из алюминия делается из материала АМг5, АМг6 и т.п. Для палубы применятся листы толщиной 5 мм. Сложность заключается в сварке алюминиевых листов, судно для этого необходимо специальное оборудование. Алюминий не ржавеет, прослужит долго.
MENTOR2005 03 окт 2009
Да размерчики для рыбалки конечно не подходящие. Может что-то поменьше есть. Или гибрид. Его же как-то перевезти до воды надо. Может кто видел инфу о твердом полиуритане ( поплавки можно сделать из него) и скомпановать с лодкой.
технические условия на проектирование,- Компактное( перевозка в ато), устойкивое на воде ( что бы можно на воде стоя забрасывать спининг), Устойчивое к волне проходящих рядом катеров с крутыми пацанами при молодых девках на борту. Рыбак будет рыбу ловить на водохранилище и должен уверенно субя чувствовать на воде, а не бояться что не доплывет до берега 500-1500 метров. Заранее благодарен.
Изготовление поплавков для катамарана своими руками
Поплавки для катамарана представляют собой удлинённые баллоны, накаченные воздухом. Чтобы сделать такие поплавки своими руками, нужно взять прочную и лёгкую ткань, которая не пропускает воздух, лучше всего использовать прорезиненную.
Берём ткань, выкраиваем из неё куски, размером 300 х 64 см – это будут наши заготовки для баллонов, для каждого из них нужно по 2 одинаковых куска ткани. Если у вас отсутствует материал нужного размера, то можно склеить необходимые нам куски ткани из отрезов небольших размеров. Склейку нужно обязательно делать внахлёст, чтобы было перекрытие, как минимум 2 см. После того, как швы застынут, их необходимо дополнительно проклеить полосками из аналогичной или ещё более тонкой ткани, чтобы было перекрытие не менее 2-3 см. Сначала делаем проклейку изнутри баллона, а потом снаружи.
Всего, для изготовления баллонов своими руками, нам понадобится около 20 квадратных метров ткани. Такой кусок вам обойдётся примерно в 9000 руб., плюс другие расходные материалы, получится, что нам постройка этого плавательного средства обойдётся приблизительно в 15 000 руб.
Также нужно не забыть предварительно вклеить части баллона трубки с фланцами, чтобы можно было их заполнить воздухом таким образом, чтобы трубка сверху направлялась во внутреннюю часть катамарана, поэтому наполнять воздухом будет удобнее.
Вес одного баллона без воздуха, сделанный из такой ткани, составляет всего 1 кг. Если вы хотите получить конструкцию более высокой прочности, то баллоны можно изготовить из газгольдерной ткани, применяемую на металлургических предприятиях, чтобы хранить в ней кислород под давлением.

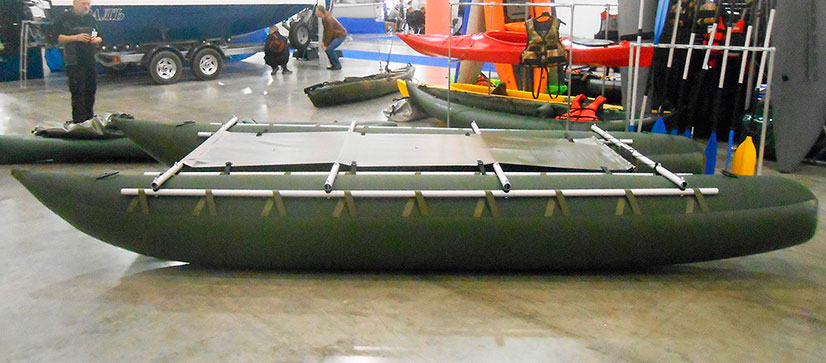

Надувной катамаран из ПВХ: Своими руками
Что же нужно для изготовления надувного катамарана из ПВХ своими руками? Для такого судна нужно два основных элемента: это рама и емкости с воздухом.
Рама. В походных условиях рама катамарана может быть изготовлена из деревянных жердей, так экономится вес и объем снаряжения. В остальных случаях она изготавливается из дюралевого сплава. В промышленном производстве используют авиационный алюминий марки Д16Т — это довольно дорогой материал, его трудно достать, тем более в малом объеме. Мало того трубы должны быть диаметром 35-40 мм с толщиной стенки 1.5 мм.
В качестве альтернативы подойдет более дешевый сплав АД31Т1, однако раму такую лучше использовать для катамаранов, которые будут использоваться на простых реках.
Баллоны. Изготовление баллонов сложный процесс, поскольку требует определенного опыта. Потребуется выкройка, сама ткань ПВХ, клей, присадка для клея и инструменты (фен, валик, специальный шпатель). Могу сразу Вас заверить, что первые баллоны, они как и блины — комом Поэтому лучше заказать изготовление, либо купить заводские. Если Вы все таки решились на самостоятельное изготовление, то наши рекомендации такие:
1. Ткань ПВХ любая, но только лодочная. Плотность от 750 гр/кв.м. Очень хорошая ткань производства Mirasol, из нее готовят баллоны байдарок Хатанга.2. Клей. Лучше по параметрам цена-качество, это клей 900 И. На банке есть подробная инструкция по применению. Понадобится 1 литровая банка с запасом3. Присадка. Десмодур (китайский аналог дешевле). Нужна для добавления в клей, придает термопластичность, Ваши баллоны не развалятся при температуре 70 градусов, но на солнце надутыми не оставляйте.4. Выкройки. Ниже можете взять выкройку и распечатать на широкоформатном принтере. По этому макету был изготовлен катамаран на примере выше, длиной 4 метра, диаметром баллонов 45 см.
Ну не здорово ли?
Трудно удержаться от такой покупки, как водный велосипед, который весит всего 14 килограмм и вдобавок к этому еще и может разбираться. Сложив его на время в сумку (в разобранном виде), вы сможете путешествовать с ним повсюду и испытывать на любых водоемах. Максимальный вес, который может выдержать конструкция такого акваскипера, составляет 110 килограмм, минимальный же – 35. Поэтому в целях безопасности подросткам до 11-13 лет кататься на нем не следует.
Эти рекомендации в ограничении возраста приводятся для покупателей велосипедов на подводных крыльях. Для тех же, кто решается приобрести катамаран-велосипед для прогулок по водной акватории, таких ограничений не существует. В этом случае все зависит от взрослого человека: если он допускает своего ребенка до него, значит, доверяет и не сомневается в его силе и выносливости. Но внимательность и контроль за детьми и подростками всегда необходимы и никогда не помешают. Будьте осторожны на воде!
Модели катамаранов под мотор
На сегодняшний день разливают большое количество различных модификаций рыболовных катамаранов из поливинилхлоридных составов. Но для выбора конкретного варианта плавательного средства лучше всего произвести осмотр конкретных моделей.
Причем стоит обратить внимание, что их можно создать собственноручно. Такие агрегаты характеризуются наличием жесткой основы
Их каркасы предпочтительно алюминиевые. Это позволяет сделать лодку максимально легкой, в среднем около двадцати килограмм. Но это не влияет на грузоподъемность агрегата, что находится на уровне трехсот килограмм.
Катамараны «Таймир»
Такого рода плавательное средство сегодня весьма популярно. Оно может выдерживать до 450 кг груза. Применяются гики с накладками. Латки предусматриваются исключительно на поверхности баллонов. По длине конструкция не превышает 3,5 м. Растяжка в конктетно этом случае монтируется по сторонам. Прошивка отличается особой плотностью и качеством. Плюс ко всему в набор дополнительно прилагаются весла.
Еще стоит обратить внимание на крепеж конструкции, который выполняется через крестовины. Плотность материала находится в районе 780 гр./м2
Приобрести такой агрегат вы сможете практически за 55 000 руб.

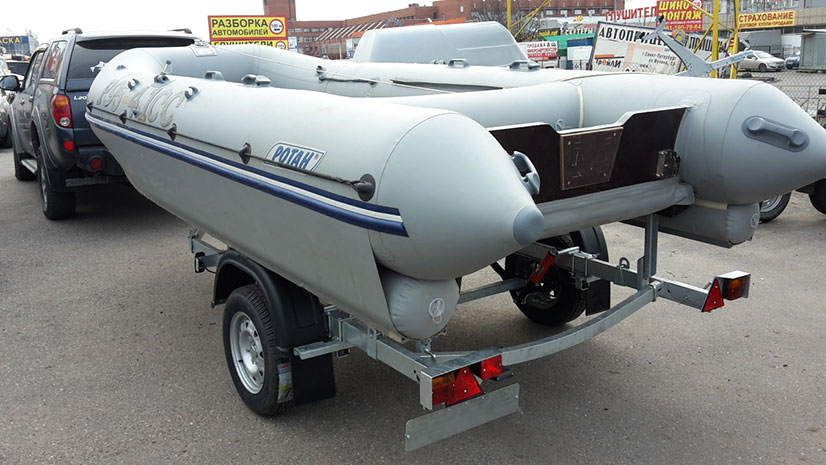

Модели «Ротан»
Надувные катамараны «Ротан» относятся к классу профессиональных. Они обладают высокими параметрами устойчивости и могут набрать существенную скорость. В момент глиссирования исключается возможность прикасания поверхности дна транспортного средства о воду.
Поскольку движение происходит исключительно на скегах. В виду того, что площадь соприкосновения с поверхностью водоема очень мала, лодка спокойно может набирать высокую скорость.
Если говорить об основном отличии такого рода катамаранов, то это в первую очередь плавность хода по волнам. А высота борта и образующаяся подушка под поверхностью дна, позволяют утверждать о безопасности, мягкости движения и комфорте моделей компании «Ротан».
Описание катамаранов «Дельта 300»
Такое плавательное средство мало отличается от моделей «Дельта» других модификаций. Основной положительной стороной этого агрегата считается весьма высокая грузоподъемность, приблизительно пятьсот килограмм и следовательно, возможность разместить уже четыре пассажира. В качестве защитного механизма для носовой части конструкции используются гики.
Плотность поливинилхлоридного состава около 700 гр./м2. Приобрести модель вы сможете практически за 45 000 руб, что весьма хорошо в этом случае.
Особенности моделей «Дельта 350»
Это плавательное средство изготавливается исключительно из многослойного армированного поливинилхлоридного состава, отличающегося высокой степенью прочности (850 гр./м2) и эластичности. Данный материал весьма устойчив к воздействию агрессивной внешней среды, ультрафиолетовому излучению, солнечным лучам и прочим природным факторам.
Чтобы обезопасить пассажиров в случае повреждения плавательного средства в лодке предусмотрена на баллоне два отсека, герметически отделенных между собой.
Катамараны «Дельта 380»
Если сравнивать такое плавательное средство с обычной надувной лодкой, то оно отличается большей устойчивостью и непотопляемостью. Особенно если речь идет о рыбалке на каменистых и порожистых речных водоемах. Даже при больших волнах катамаран способен развивать большую скорость, показывая себя устойчиво и равномерно.
В качестве упаковки используется весьма удобный рюкзак. Такая мобильность позволяет передвигаться с еще не разобранной конструкцией к необходимому месту рыбалки, и уже там приступать к сборке всей лодки. Масса такого катамарана 19,4 кг. Стоимость такой конструкции около 40 000 руб.
Модели «Бастер»
Такие поливинилхлоридные плавательные средства у рыбаков пользуются особой популярностью. Причем они предполагают наличие четырех пассажирских мест. Здесь отсутствует гик. Латки делают резиновые. Растяжка находится прямо на поверхности баллонов.
По своей длине агрегаты могут достигать 4,3 метра. Стрингер предусмотрен средней толщины. Баллоны выполнены из поливинилхлоридного состава плотностью 780 гр./м2. Здесь имеется два воздушных клапана. Приобрести такой экземпляр можно за 57 000 руб.
Преимущества катамарана, сделанного из велосипеда
Самодельная конструкция характеризуется определенными особенностями, которые нужно учитывать.
Примером назовем следующее:
- Самодельная конструкция обходится намного дешевле, многие узлы можно приобрести за малые деньги.
- За счет использования велосипеда в качестве основы можно обеспечить высокую устойчивость конструкции.
- Цепная передача и редуктор в сочетании позволяют передавать серьезную нагрузку. При установке требуемого винта есть возможность развивать высокую скорость.
Встречается просто огромное количество различных чертежей, в последнее время популярностью пользуется парусный вариант исполнения катамарана. Моторные позволяют развивать высокую скорость.

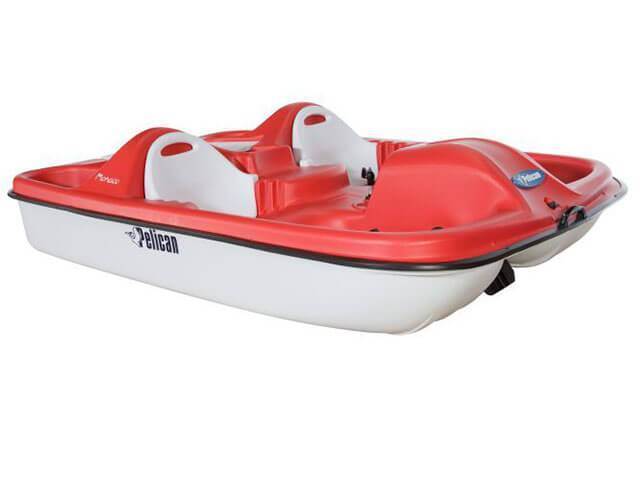

О катамаранах
Для изготовления корпуса современных водных велосипедов используют особый вид полиэтилена. Движущиеся части выполняют из нержавеющих сплавов. Благодаря стоку воды, этот транспорт легко транспортировать и хранить.
Кроме катамаранов, выпускаются модели для личного использования, поэтому приобрести катамаран педальный не трудно, если есть свободные средства. Выбор предлагаемых моделей удовлетворит пожелания покупателей. Найти можно модели от одноместных детских до водных катамаранов внушительных размеров, которые без труда перевезут 4 взрослых упитанных пассажиров. Но и это не предел, потому что есть конструкции, которые предназначены для коллективных прогулок.
Разновидности
Катамараны могут разместить одного, двух человек и даже семью. На акваскипере катаются в одиночку. Народное развлечение не требует специальной подготовки. Достаточно вялого кручения педалей, чтобы катамаран продолжал двигаться, а если остановится, то останется дрейфовать. Водные велосипеды на подводных крыльях не держатся самостоятельно. Им нужен первоначальный импульс, а затем постоянные импульсивные движения. Просто постоять не получится, конструкция начнет тонуть. Поэтому плавать на акваскипере начинают от пирсов, мостиков. Есть и другие отличия катамарана:
- более безопасная конструкция, способная самостоятельно держаться;
- при интенсивном воздействии он может разогнаться до серьезной скорости;
- легко транспортируется, есть разборные модели;
- перевозит большие группы людей при минимальных трудозатратах.
Все катамараны отличаются общей конструкцией. Изделие включает: поплавки, соединительную раму, палубу, руль и весла. Последнее исключают, если модель оснащена педалями. Приравнивают к акваскиперу водолеты, водные самокаты, памбайки. Катамараны могут быть одноместными, двухместными, семейными, парусными. Несмотря на общий вес, могут выдерживать серьезные нагрузки.
Самодельная лодка с педалями
Самодельная лодка с педалями проста по конструкции, не требует дефицитных материалов, поэтому построить ее могут даже школьники. Небольшой вес лодки (не более 20 кг) позволяет перевозить ее к водоему на ручной тележке или на самодельном «велотрейлере» — велосипедном прицепе. При желании лодку можно переоборудовать в швертбот и ходить на ней под парусом.
Основные размеры самодельной лодки:
— длина — 1,8 м, — ширина — 0,86 м, — высота борта — 0,4 м, -осадка: в педальном варианте — 0,3 м, в парусном со швертом — 0,52 м, — площадь паруса — 3,2 м2.
Корпус лодки — плоскодонный, с высокими наклонными бортами (рис. 1). В отличие от остроносой лодки, которая при подходе к берегу садится килем на грунт и нередко сваливается при этом на борт, плоскодонка сохраняет устойчивое положение. Высокая остойчивость ее обеспечивается низким положением центра тяжести. Имея относительно узкое днище и малую осадку, лодка легко идет по воде.
Рис.1. Корпус самодельной лодки с педалями: 1 — корпус лодки, 2 — привод, 3 — рулевое устройство, 4 — пенопласт, 5 — гребной винт, 6 — пайол, 7 — сиденье.
Поперечный набор корпуса (рис. 2) состоит из транца и двух шпангоутов (рамного и простого), а продольный — из киля, скуловых стрингеров и привальных брусьев одинакового сечения (10×40 мм). Все продольные связи врезаны в транец и шпангоуты на 8-10 мм. Обшивка изготовлена из обычной строительной фанеры толщиной 3-4 мм.
Чтобы сделать ее более прочной и водонепроницаемой, снаружи корпус оклеивают стеклотканью, а изнутри пропитывают горячей олифой.
К привальному брусу обшивка прижата буртиками сечением 20×15 мм. Крепят их клеем и шурупами. Буртики ставят и снаружи борта, примерно на половине его высоты. Днище защищено двумя наружными стрингерами-полозьями
Рис.2. Поперечный набор корпуса самодельной педальной лодки: 1 — форштевень (250x100x40 мм); 2, 3 — верхняя и нижняя подмачтовые балки (15×60 мм); 4 — бимс (700x100x18 мм); 5, 6 — детали шпангоутов 1 и 2 (40×18 мм); 7 — обвязка транца (40×18 мм, 4 шт.); 8 — транец (фанера S5); 9, 10 — кницы (фанера S3); 11 — наружные ребра (15×30 мм, 2 шт.); 12 — привальный брус (40×10 мм, 2 шт.); 13 — скуловой стрингер (40×10 мм, 2 шт.); 14 — киль (40×20 мм); 15 — под мачтовый степс (60×40 мм); 16 — носовая палуба (фанера S4); 17 — верхний буртик (20×15 мм, 2 шт.); 18 — средний буртик (15×15 мм, 2 шт.); 19 — днищевой стрингер (15х15 мм, 2 шт.); 20 — днище (фанера S5); 21 — борта (фанера S5).
Носовая часть лодки закрыта палубой. Форштевень вырезан из доски толщиной 20 мм. Места соединений днищевых и бортовых деталей шпангоутов укреплены с двух сторон фанерными кницами толщиной 3 мм. Такие же кницы установлены на углах обвязки фанерного транца. Чтобы лодка стала непотопляемой, в носовую и кормовую части корпуса вставляют пенопластовые блоки. Рулевое устройство на лодке — рычажно-тросовое (рис. 3).
Перо руля, укрепленное на баллере, подвешено на транце лодки на специальных петлях, скобах. Поворот осуществляется при помощи тросов, прикрепленных к оси руля и рукоятке управления, размещенной на шпангоуте. Тросы проведены по борту и транцу через скобы с роликами. После установки на корму баллера с пером руля тросы управления натягивают до рабочего состояния, зацепив их за специальные крючки на борту лодки.
Перекладка руля осуществляется перемещением рукоятки управления вперед-назад. Для предотвращения самопроизвольного перемещения руля рукоятку зажимают винтом через шайбы с насечкой и кожаные прокладки — так создается необходимое трение.
Парусный катамаран имеет некоторые особенности
Перед тем, как самостоятельно изготовить катамаран и ходить с ним под парусом, вы должны понимать, что данное судно имеет наружную оболочку, которая обеспечивает прочность, в том числе внутренней камеры, отвечающей за герметичность конструкции. Наличие обводов снижают сопротивление воды при хождении под парусом. Сам же каркасный катамаран выполнен из дюралюминиевых трубок, держащихся на болтовых креплениях посредством фасонных гаек. Описанная ниже конструкция катамарана имеет руль и предусматривает наличие паруса. Почти все комплектующие можно сделать самостоятельно, потребуется лишь незначительный объём токарных работ. Перед началом постройки этого плавательного средства, у вас обязательно должна быть схема катамарана, придерживаясь которой получится качественная вещь.
Поплавки
Их в нашей модели будет два и каждый из них заполнен воздухом. В поперечном сечении эти элементы имеют форму круга. Поплавки практически не имеют цилиндрических участков, а отличаются они кормовыми и носовыми срезами. Поплавок включает в себя внутреннюю камеру и наружную оболочку, которая на 15% меньше величины камеры. Это нужно для того, чтобы камера всегда находилась в напряженном состоянии и обеспечивалась её безопасность. Изготовление камеры самостоятельно является одной из ключевых операций, поэтому она занимает много времени. Если данный элемент сделать из синтетических материалов, то он прослужит довольно долго, а если из резины, то его долговечность будет несколько ниже, но и цена более доступной.
Раскрой
При невозможности выкроить камеру из цельного куска материала, полотнище нужно клеить из кусков, а делать это нужно обязательно внахлёст. Шов должен иметь ширину как минимум 3 см, а на его месте следует дополнительно проклеивать полоски из ткани. Задняя часть камеры, которая напоминает форму рукава, в процессе сборки скручивается и перевязывается посредством резинового жгута. Самостоятельно сделанная конструкция рукава обеспечивает возможность осуществления её сушки и ремонта. Кроме того, перед носовыми гребцами в камеру следует вклеить особый клапан, используемый для лодки. Его можно использовать, даже чтобы подкачивать на ходу это водное транспортное средство. Поэтому ваш круизный катамаран всегда будет на плаву, прогулка на нём доставит огромное удовольствие. Чтобы своими руками сделать днище катамарана, его тоже следует выкроить из цельного полотнища или его отдельных кусков, после чего скрепить их между собой. Затем, необходимо сшить нижнюю и верхнюю оболочную часть от конечностей к середине. Перекройку деталей нужно осуществлять с максимальной точностью – это нужно делать, чтобы обеспечить правильность формы избегания складок на поплавке.
Мост
Обычно он алюминиевый, изготовляется из трубок разных размеров и диаметра, вместе с креплениями, в качестве которых используются болты и шпильки. Стрингеры выполнены из двух элементов, соединённых с помощью втулки, которая прикрепляемая клеем к задней части катамарана и фиксируется шпилькой. Закрепление концов стрингеров осуществляется с помощью заглушки, которая может быть выполнена из любых материалов и надёжно закреплена фасонными гайками.
Палуба
Этот элемент катамарана имеет прямоугольную форму, а изготовляется он из полотнища плотных разновидностей капрона. Величина данного элемента зависит от того, какой у нас собран каркас. При изготовлении палубы своими руками, по её периметру, края полотнища следует подвернуть на 30 мм, после чего прошить их. Теперь устанавливаем люверсы, используемые для крепления моста к палубе. Шнуровку следует делать от середины поплавка к его конечной точке.
Паруса и мачта
Парус для катамарана своими руками лучше всего делать из трех дюралевых трубок, каждая из которых вставляется друг в друга. Но еще можно построить и деревянные стержни, имеющие соединительные планки. При переноске плавстредства, в длинные части мачты вставляют элементы рангоута – гафель и составной, которые изготовляются из дюралевых лыжных палок или трубок необходимого диаметра. Нижняя часть мачты прикрепляется к середине второй балки с четырьмя вантами и натяжными устройствами от верхней оконечности мачты к концам поперечных балок. Если нужно, то парус для катамарана можно самостоятельно увеличивать в размерах или уменьшать, в зависимости от своего опыта управления такими плавстредствами.
