Водомет своими руками
Рассмотрим, как сделать водомет для лодки своими руками. Хитрые на выдумку умельцы придумали два варианта самодельных водометов.
На базе лодочного мотора

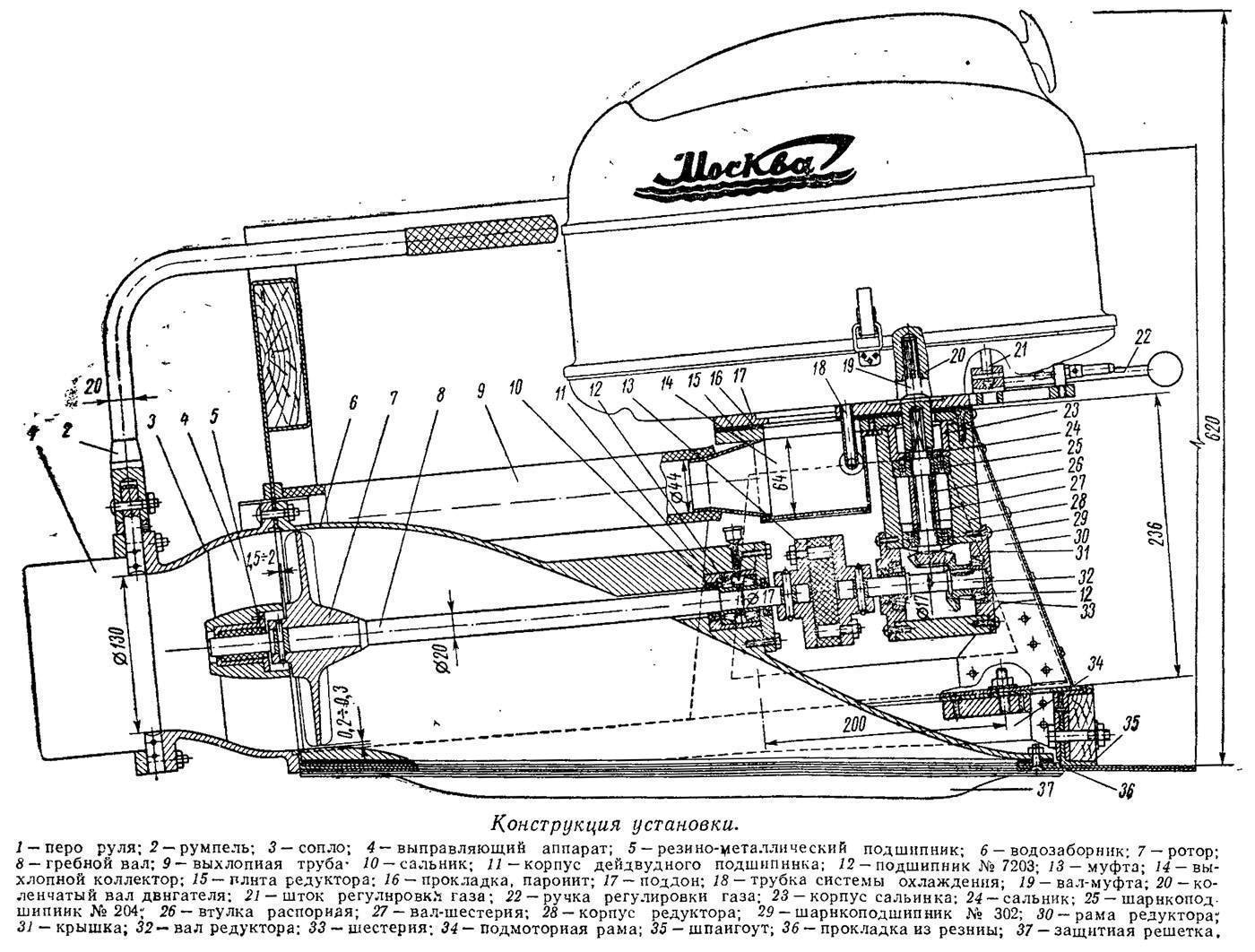

Как показал опыт, наиболее удачные самодельные водометы получаются из лодочного мотора «Ветерок-12». Но можно использовать и любой другой. Обычно применяют старые модели: «Москва», «СМ-557-9Л», «Стрела» и т.п. Главное преимущество «Ветерка» — в распространенности и доступности необходимых деталей.
Водовод можно размещать как снаружи лодки, так и внутри нее. Второй вариант применяется чаще, так как при наружном расположении увеличивается гидродинамическое сопротивление плавсредства. Некоторые элементы водовода изготавливают из труб, другие – сваривают из заготовок, вырезанных из листа нержавеющей стали.

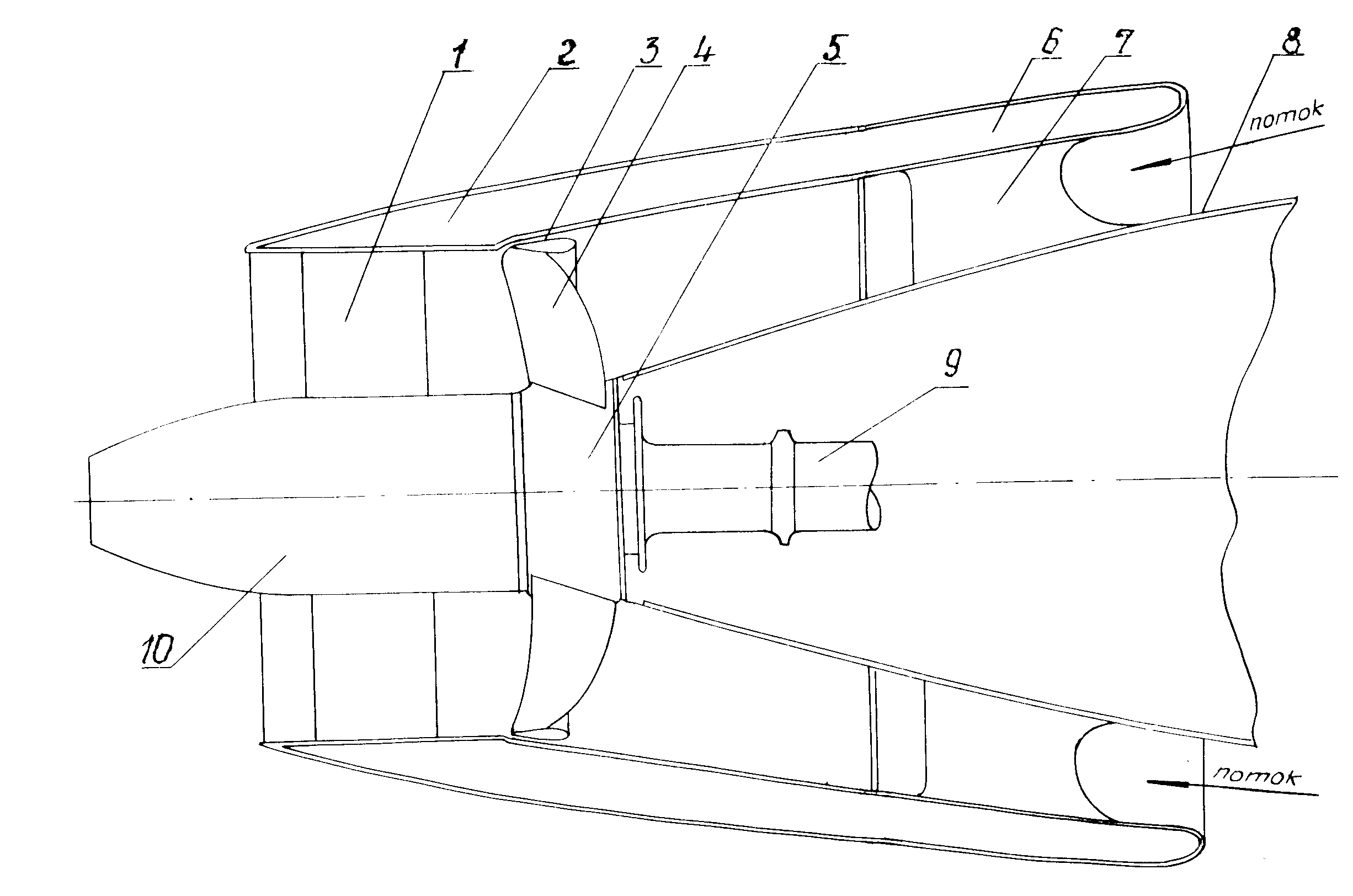

Водомет на «Ветерке»
Придать заготовкам нужную форму можно с помощью оправки (вручную) либо гибочных вальцов. Лопасти рабочего колеса вырезаются из того же материала. Затем их подвергают профилировке и и приваривают к ступице.
На этапе проектирования модель водовода можно сделать из папье-маше. Затем ее достаточно будет разрезать, чтобы получить выкройку для заготовки-развертки.

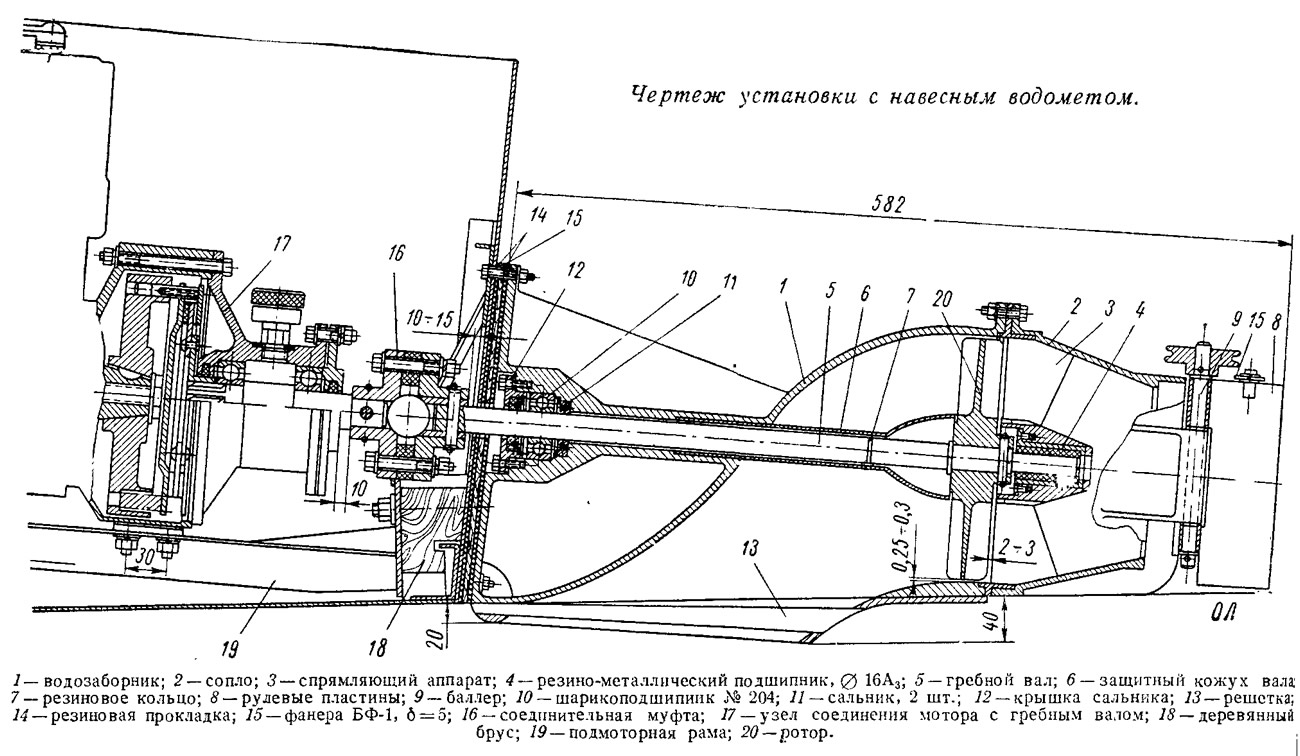

Передача вращения от двигателя осуществляется посредством обычного штатного редуктора. Он крепится к главному дейдвуду мотора при помощи специального фланца.
Водоизмещение этой версии самодельного водомета составляет 450 кг. Благодаря ему судно может развивать скорость до 20 – 25 км/ч и выполнять глиссирование.
На базе центробежного насоса
Предлагается использовать насос Pacer Pumps 200GPM с пластиковым корпусом (термостойкий полистирол), имеющий вес около 18 кг.
Нагнетательный механизм этого аппарата приводится в движение двигателем Intek мощностью в 5 л.с. производства Briggs & Stratton.
Насос развивает напор в 35 м и имеет 2-дюймовые патрубки всаса и нагнетания. Его стоимость составляет около 300 долларов.
Насос устанавливается в лодке, после чего к нему со стороны всаса присоединяется 2-дюймовая ПВХ-труба. Через отверстие в носовой части днища лодки ее нужно вывести в воду, снабдив патрубком с сетчатым фильтром – это будет водозаборник.
На резьбу нагнетательного патрубка навинчивается высоконапорный штуцер с выходным отверстием диаметром 24 мм. Подойдет изготовленный из упрочненного винила – такие сегодня продаются в любом магазине для садоводов и огородников. Роль сопла также будет возложена на отрезок ПВХ-трубы, имеющей тот же, что и у штуцера, диаметр. Для подсоединения штуцера к соплу следует использовать резиновый шланг.
Не стоит опускать сопло в воду. Вопреки распространенному мнению, такой прием не ускорит, а замедлит лодку, так как приведет к возникновению кавитации.
Величина реактивной тяги, развиваемой таким водометом, зависит от суммарной длины всасывающей и нагнетательной магистралей.
Поскольку гидравлическое сопротивление возрастает с уменьшением диаметра трубы и увеличением скорости движения жидкости в ней, выгоднее всего установить насос как можно ближе к корме, чтобы длина сопла оказалась минимальной.
При таких условиях насос при максимальных оборотах двигателя развивал напор примерно в 20 метров водного столба (2 атм), благодаря чему лодка набрала скорость до 8 км/ч.
Испытателя подобного водомета может подстерегать неприятность: напорный штуцер довольно легко откручивается потоком воды, причем сила его воздействия настолько велика, что удержать деталь от вращения вручную нет никакой возможности.
Смазывание патрубка клеем перед навинчиванием штуцера желаемого эффекта не дает – штуцер все равно срывает. Рекомендуется разработать для резьбового штуцера дополнительное крепление либо использовать насос и штуцер с фланцами.
При монтаже систем водоснабжения часто необходимо соединять между собой разные виды труб. Соединение металлопластиковых труб с металлическими и полимерными при помощи фитингов — этой теме посвящена следующая статья.
Практические советы по установке поддона для душа смотрите на этой странице.
Особенности эксплуатации устройства
Обычно насос “Водомет” не комплектуется обратным клапаном. Но этот элемент крайне важен для эффективной эксплуатации устройства. Обратный клапан монтируют на выходном патрубке насоса таким образом, чтобы после отключения насоса вода не вытекала из водопроводной системы обратно в колодец или скважину.
Особенно необходим обратный клапан в автоматизированных системах автономного водоснабжения, чтобы в них поддерживалось нормальное давление. Установленный возле глубинного насоса Водомет обратный клапан выполняет дополнительную функцию – защищает водопроводную систему от гидроудара.
При установке обратного клапана следует учесть следующий момент: если расстояние между поверхностью воды и обратным клапаном превышает семь метров, в водопроводе все же могут образовываться пустоты. В таком случае при каждом включении насоса будет наблюдаться гидроудар.
На этой схеме наглядно представлен процесс установки обратного клапана на насос “Водомет”. При этом не стоит забывать о рекомендации оставить между клапаном и насосом расстояние в один метр, чтобы избежать завоздушивания устройства
Не стоит также устанавливать обратный клапан непосредственно на выходе из насоса, даже если малая глубина погружения позволяет это сделать с учетом предыдущей рекомендации. Такое близкое расположение клапана может вызвать образование воздушной пробки уже не в водопроводной системе, а в самом насосе.
В результате поступление воды в устройство прекратится, что вызовет опасную ситуацию “сухого хода”. Если глубина погружения насоса составляет менее одного метра, рекомендуется устанавливать обратный клапан на промежутке от одного до семи метров от насоса. Отказаться от установки обратного клапана имеет смысл только в том случае, когда насос периодически извлекается на поверхность.
Например, если агрегат используют только для полива или заполнения накопительных емкостей, а не для полноценного автономного водоснабжения, установка обратного клапана необязательна
Однако к работе подобной системы следует относиться с повышенным вниманием
Шланг, заполненный водой, отличается внушительным весом. При отключении насосного оборудования, не оснащенного обратным клапаном, он будет работать по принципу пылесоса. Если в это время он будет лежать на земле, то велика вероятность засорения насоса.
К каждому насосу “Водомет” компании “Джилекс” прилагается подробный технический паспорт с рекомендациями по правильной установке и эксплуатации устройства
Если возникнет такая опасная ситуации, то следует сразу же отключить насос в ручном режиме. Такие случаи часто становятся причиной засорения насоса посторонними частицами, преждевременного ремонта оборудования или окончательного выхода его из строя.

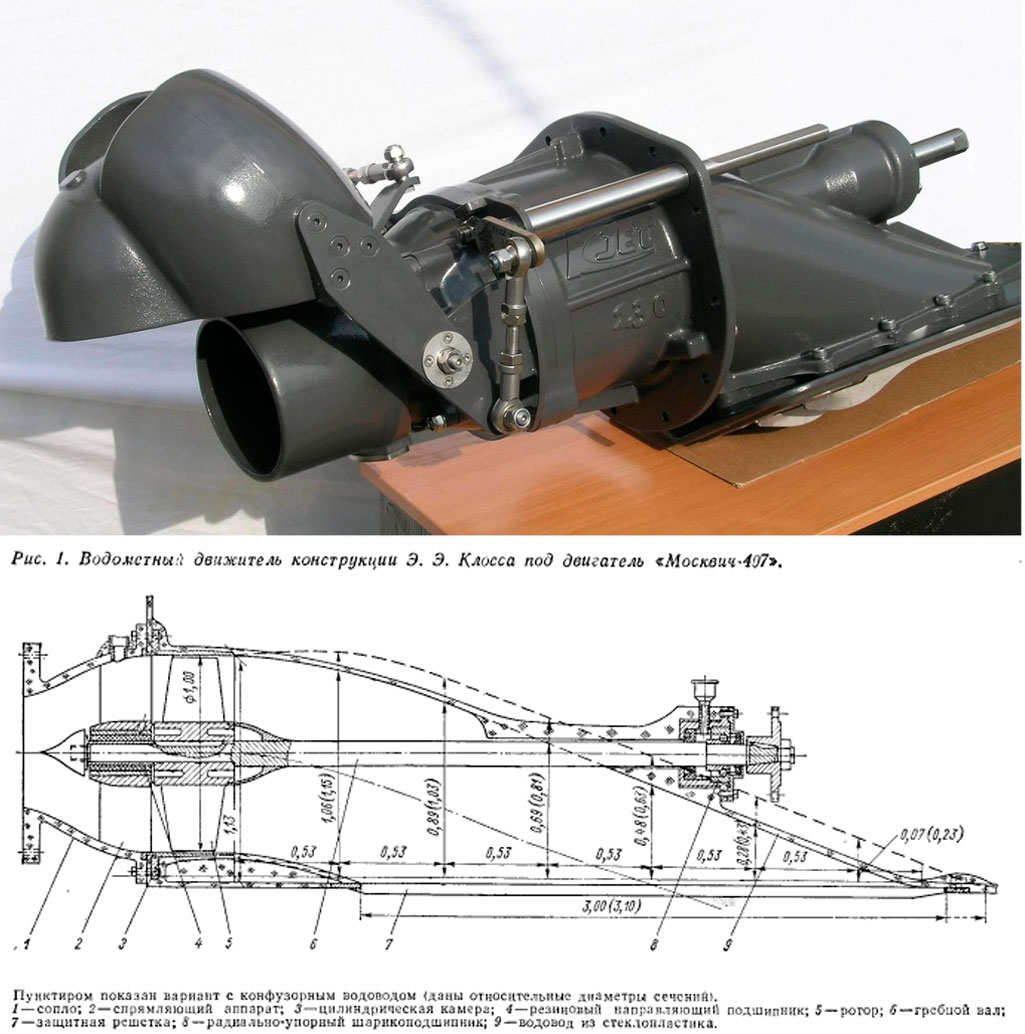

Принцип действия водометов
Принцип действия водомётного движителя основан на увеличении водного потока в сопле. Изменение водного потока создает реактивную тягу, обеспечивающую движение судна. Управление движением судна осуществляется путем изменения скорости и направления выбрасываемой струи воды. Для определения силы водяной струи используется термин «упор». Величина упора зависит от скорости вращения двигателя, приводящего в движение водомет. Направление потока воды может изменяться при помощи управляющей сопловой насадки, что позволяет управлять судном. Реверсивная заслонка позволяет поворачивать поток вперед или под наклоном вниз. Это позволяет судну тормозить или двигаться задним ходом.
Водомёт работает по принципу насоса: вода, попавшая внутрь на входе, с высокой скоростью выбрасывается на выходе. Разница в скоростях на входе и на выходе образует поток с определенным упором. Вода на входе проходит через водозабор, который располагается на днище судна и оснащен защитной решеткой. На малом ходу вода засасывается импеллером, а на больших скоростях вода нагнетается набегающим потоком за счет скорости судна. Давление увеличивается в водозаборе и при прохождении воды через импеллер. Перед тем как придать потоку ускорение и выбросить его из водомета, закрученный поток проходит через спрямляющую камеру.
Поскольку движущиеся части водомета находятся внутри корпуса судна, они надежно защищены от повреждений при встрече с подводными препятствиями, что и определяет основное преимущество этого вида движителей. Моторные суда с водометами могут проходить по мелководью с глубинами, почти равными осадке корпуса, преодолевать засоренные и заросшие участки водоемов и даже отдельные препятствия, выступающие из воды.
В водомете довольно велики потери на трение, поскольку вода течет внутри трубы, однако этот недостаток компенсируется повышенной эффективностью крыльчатки насоса — рабочего колеса – импеллера водомета. В итоге по своим пропульсивным характеристикам современный водомет практически не уступает гребному винту, а на самых высоких скоростях нередко и превосходит его.
Этапы сборки
Общий принцип сборки водометных насадок на лодочные моторы от разных производителей практически ничем не отличается. Для примера, рассмотрим порядок установки своими руками на ямаху 40.
Сначала надо отделить узлы, связанные с ходовым винтом:
- Снимается редуктор, для этого надо открутить четыре болта и гайку тяги реверса.
- Снять тягу реверса.
- Отделить редуктор.
Далее необходимо извлечь изделие из упаковочной коробки, осмотреть на предмет повреждений и проверить комплектность:
- Поместить в корпус улитки вал импеллера и закрепить его четырьмя болтами.
- Корпус помпы отделяем от редуктора, затем снимаем крыльчатку, пластины и резиновый уплотнитель отсекателя.
- Устанавливаем на направляющие пластины помпы, фиксируем шпонкой. На вал одеваем крыльчатку.
- Резинку от редуктора надо вставить в пластину отсекателя из kit.
- Закрепить отсекатель двумя болтами к плите.
- Вставить направляющие из kit в корпус улитки.
- Убрать сальник из помпы и закрепить ее четырьмя болтами к корпусу.
- Сальник из kit одеть на вал и поместить в помпу.
- Установить переходник из бронзы на помпу.
- Прикрутить плиту из kit к дейдвуду на четыре болта.
- Одеть и затянуть контргайку на фиксатор тяги.
- По шлицам вала одеваем улитку на мотор и фиксируем ее одним болтом. Затем закрепляем двумя длинными и двумя короткими болтами внутри.
- На вал импеллера установить новою шпонку и одеть импеллер.
- Устанавливаем регулировочные шайбы и пластиковую и жестяную прокладку.
- На вал одевается фиксирующая пластина и закручивается гайка, после этого она контрится пластиной.
- Ставим водоприемник и фиксируем его гайками.
- Присоединить тягу реверса от водомета к штатному переключателю. На этом сборка и сборка закончена.
Правильно подобрать водометные насадки на Ямаху 15, 30, 40, можно здесь: https://motormaran.ru/benzinovye-motory/vodometnie-nasadki/yamaha-1/. Выбрать по параметрам на Сузуки, смотрите тут: https://motormaran.ru/benzinovye-motory/vodometnie-nasadki/vodometnye-nasadki-suzuki/. Если надо подобрать водометные насадки на Тохатсу, тут: https://motormaran.ru/benzinovye-motory/vodometnie-nasadki/vodomet-tohatsu/.
Чтобы подобрать механизм, надо учитывать:
- Год выпуска, модель и марку изготовителя.
- Мощность двигателя, она обычно указывается в цифровом индексе названия модели. Например: Suzuki DT15as тут 15 будет означать количество лошадиных сил.
- Технические характеристики лодки.
Важно: Правильный подбор устройства под параметры лодки поможет избежать необходимости увеличения высоты транца. Грамотно установленный агрегат должен находиться в воде только на глубину приемника
Где купить?
Приобретать, лучше в официальных дилерских центрах, или заказать у них доставку, через интернет. Покупая основной агрегат, следует сразу заказать специальные смазочные материалы, для технического обслуживания.
Таблица стоимости в России:
| Производитель | Мощность мотора (л. с.) или модель двигателя | Диапазон цен (руб.) | Где можно купить |
| SUZUKI (сузуки). | До 20 л.с. DT9.9-15 | 70–90 тыс. | https://www.eastmarine.ru/vcd-11999-9-104400/goodsinfo.html |
| YAMAXA (ямаха). | До 20 л.с. | 40–78 тыс. | https://www.eastmarine.ru/vcd-3234/catalog.html |
| 30 л.с. | 80–95 тыс. | https://www.eastmarine.ru/vcd-3234/catalog.html | |
| 40 л.с. | 85–100 тыс. | https://www.eastmarine.ru/vcd-3234/catalog.html | |
| TOHATSU (тохатсу). | 25-30 л.с. | 120–140 тыс. | https://mercury-mag.ru/vodometnaja-nasadka-dlja-motora-tohatsu-25-40.html |
Совет: Покупая изделия от недостаточно известного производителя, или не проверенного поставщика, следует обратить внимание на качество применяемого металла, плотность подгонки деталей и надежность соединений. Обязательно ознакомиться с сертификатом и проверить возможность гарантийного обслуживания
А также поинтересоваться о возможности дополнительной покупки, расходных материалов и запасных частей
А также поинтересоваться о возможности дополнительной покупки, расходных материалов и запасных частей.
Рассмотрев особенности устройства, положительные и отрицательные стороны, его применения, хозяева лодок задумываются о переоборудовании своих моторов. Учитывая высокую стоимость, следует четко понимать целесообразность этой операции. Для этого надо проанализировать особенности основных условий эксплуатации судна. Это даст возможность сделать правильный выбор и понять необходимость использования этих приспособлений, для конкретного случая.
Преимущества водометных двигателей
Одной из особенностей водометных лодочных моторов является отсутствие вращающих элементов, расположенных в воде водоема. Поэтому его работу не смогут нарушить любые посторонние предметы, находящиеся в воде, а также водные растения.
Полностью отсутствует риск прекращения работы водометной турбины из-за водорослей, которые могут намотаться на винт. Также турбина защищена и от повреждения, к которому может привести удар о подводный объект.
По этой причине лучше всего использовать водометы на катерах в местах:
- имеющих небольшую глубину;
- где присутствуют заросли водорослей;
- в водоемах, характеризующихся наличием большого количества мелей;
- на реках с перекатами и прочие.
Иными словами, плавательные средства с установленными на них водометами имеет смысл использовать на участках, пройти которые лодки с обычным мотором не смогут либо во время их прохождения присутствует риск выхода из строя либо повреждения классического лодочного винта.
Подобная неприятность может случиться из-за довольно высокого размещения сопла водомета над водной поверхностью, что, впрочем, характерно и для заборной трубы. Заборная часть водомета имеет защиту в виде специальной решетки, что не дает траве проникнуть внутрь водомета. Хотя небольшие водоросли и могут оказаться в водоводе, однако, лопасти легко их перемалывают. В то же время шансов, что твердые предметы, скажем, галька, смогут проникнуть туда, нет, так как ячейки, имеющие небольшие размеры, надежно ограничивают им доступ.
Вполне допустима ситуация, что внутри водовода может оказаться песок. Но нанести какой-либо вред крыльчатке ему не удается, поскольку вода не дает ему задерживаться и уносит обратно. Важным достоинством водометов является то, что используемые в них крыльчатки защищены от влияния эффекта кавитации. По этой причине кавитационные процессы неспособны негативным образом повлиять на работу лопастей.
В продаже можно встретить особые модели водометов, которые призваны заменить обычный лодочный винт. Однако, при его установке нужно быть готовым к тому, что данный двигатель не будет обладать аналогичной функциональностью. Практически это проявляется в уменьшении мощности и скорости, а также ухудшении управляемости лодкой. Однако, все действия по управлению лодкой с водометом в точности соответствуют действиям, которые приходится выполнять при эксплуатации лодки, на которую установлен традиционный мотор с винтовым приводом.
Водометный двигатель для лодки ПВХ
Сборка самодельного мотора для лодки ПВХ ничуть не сложнее, чем для других типов лодок, а наоборот, несколько проще. Это связано с тем, что для этого подойдут любые подвесные моторы, мощностью от 15-ти до 20-ти лошадей. К тому же, приобрести подобные лодочные моторы не проблематично, а надежность их довольно высокая
Следует обратить внимание и на широкий ассортимент подобной продукции, что позволяет выбрать подходящий вариант
При этом, следует уделить внимание моделям с наименьшим весом, что особенно важно. В связи с этим, следует отдать предпочтение импортным образцам, хотя подобные лодочные моторы выпускаются и отечественным производителем. При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные
К тому же, они отличаются более бесшумной и экономной работой
При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные. К тому же, они отличаются более бесшумной и экономной работой.
Для постройки водометного двигателя для лодки ПВХ следует приобрести такие составляющие:
- Подвесной лодочный мотор.
- Специальный редуктор.
- Специальный фланец.
- Ступицу.
- Сварочный аппарат.
- Развертку водосборника.
- Чертеж двигателя.
- Штуцеры.
- Водостойкий клей.
Технология превращения обычного лодочного мотора в водометный двигатель такая же, как и при изготовлении водомета для обычной лодки.
Подготовительные процедуры
Это очень важный этап в создании водомета для лодки ПВХ, поскольку от правильных действий будут зависеть его эксплуатационные возможности. При этом, нужно учесть такой момент, как наличие специального инструмента, а также наличие материалов, отвечающим заявленным техническим характеристикам.
Как правило, подобные работы не считаются особо трудными и с ними может справиться практически любой владелец лодки, если проявит желание.
Процесс изготовления
Как правило, входная часть патрубка должна быть в 1,5 раза больше по диаметру, чем сам водовод. При переходе очень мелких участков, глубиной 0,1-0,15 метра, возможны редкие толчки, что указывает на недостаточное количество воды, поступающее в водомет. Именно в этот момент он может забиться. Это связано с тем, что на особо мелких участках патрубок может захватить ил или песок, с наличием других предметов. Чтобы этого не случилось, необходимо предусмотреть входной фильтр.
Чтобы конструкция нормально работала, желательно ее изготовить по чертежам. Найти их не составит большого труда, тем более при наличии Интернета. Хотя возможны варианты с недоработанными чертежами. То есть возможны такие чертежи, по которым водометы не изготавливались и их работоспособность не проверялась. Подобные работы требуют специального инструмента и специальных навыков работы с материалами и инструментами.
Водомет для лодки ПВХ работает в обычном переходном режиме, способном вывести лодку на глиссирование, при скорости 13-17 км/час. Коэффициент полезного действия (КПД) подобных конструкций составляет не меньше 50%, что вполне приемлемо и чем не может похвастаться классический тип лодочного мотора.

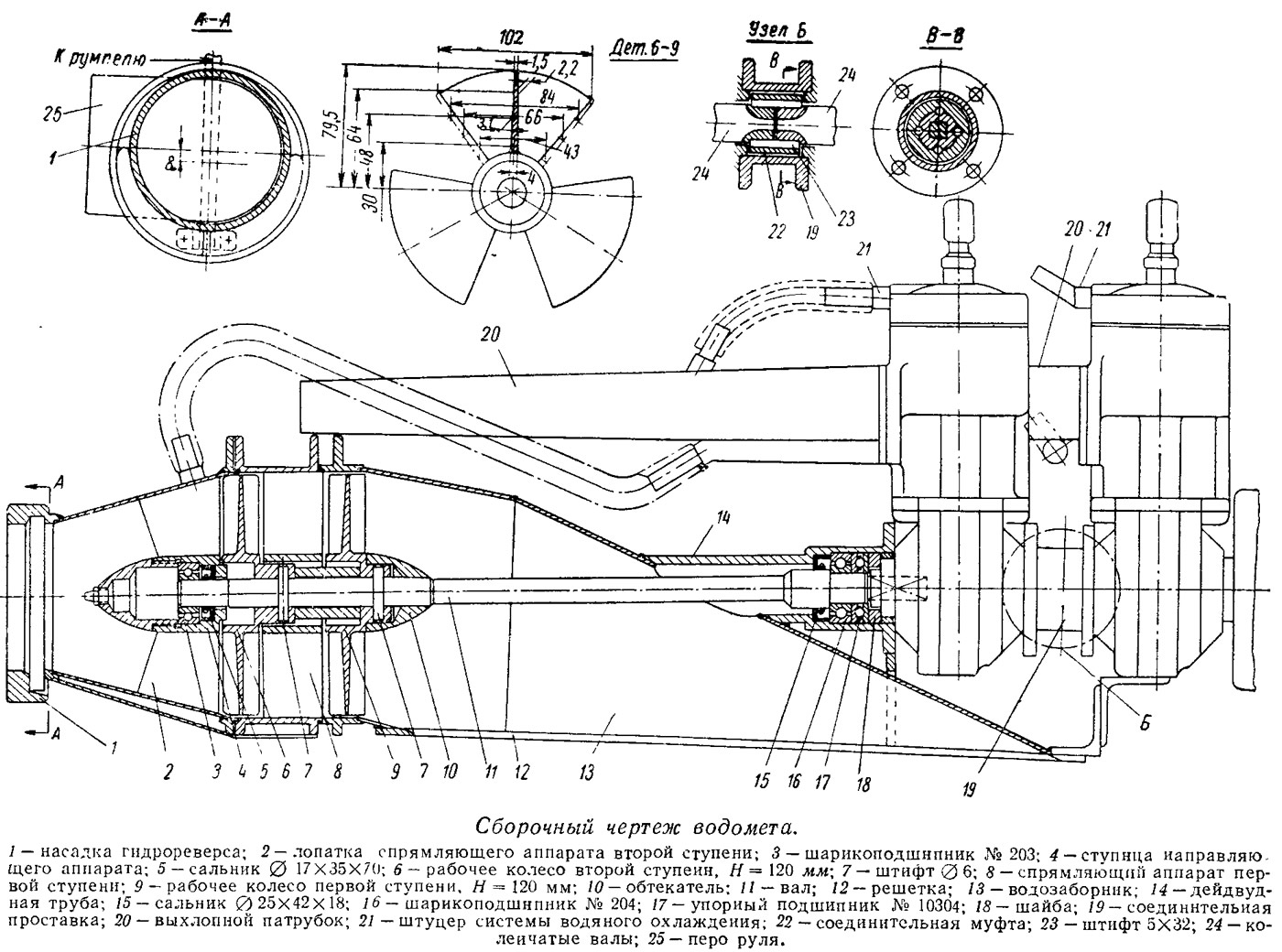

Водометный движитель. Сборка своими руками
Наиболее эффективны водометы, изготовленные на базе лодочного мотора “Ветерок 12” (детали для него легко приобрести).
После изменения мотора его вес увеличится только на один килограмм. Готовый самодельный водомет имеет водоизмещение в четыреста пятьдесят килограмм, а скорость судна составит двадцать-двадцать пять километров в час.
Для создания самодельного водометного движителя потребуются:
- Двигатель лодочный “Ветерок 12”;
- Чертеж мотора;
- Специальный фланец;
- Штуцеры;
- Штучный редуктор;
- Высококачественный клей;
- Развертки водосборника;
- Ступица;
- Сварочный аппарат.
Устройство агрегата

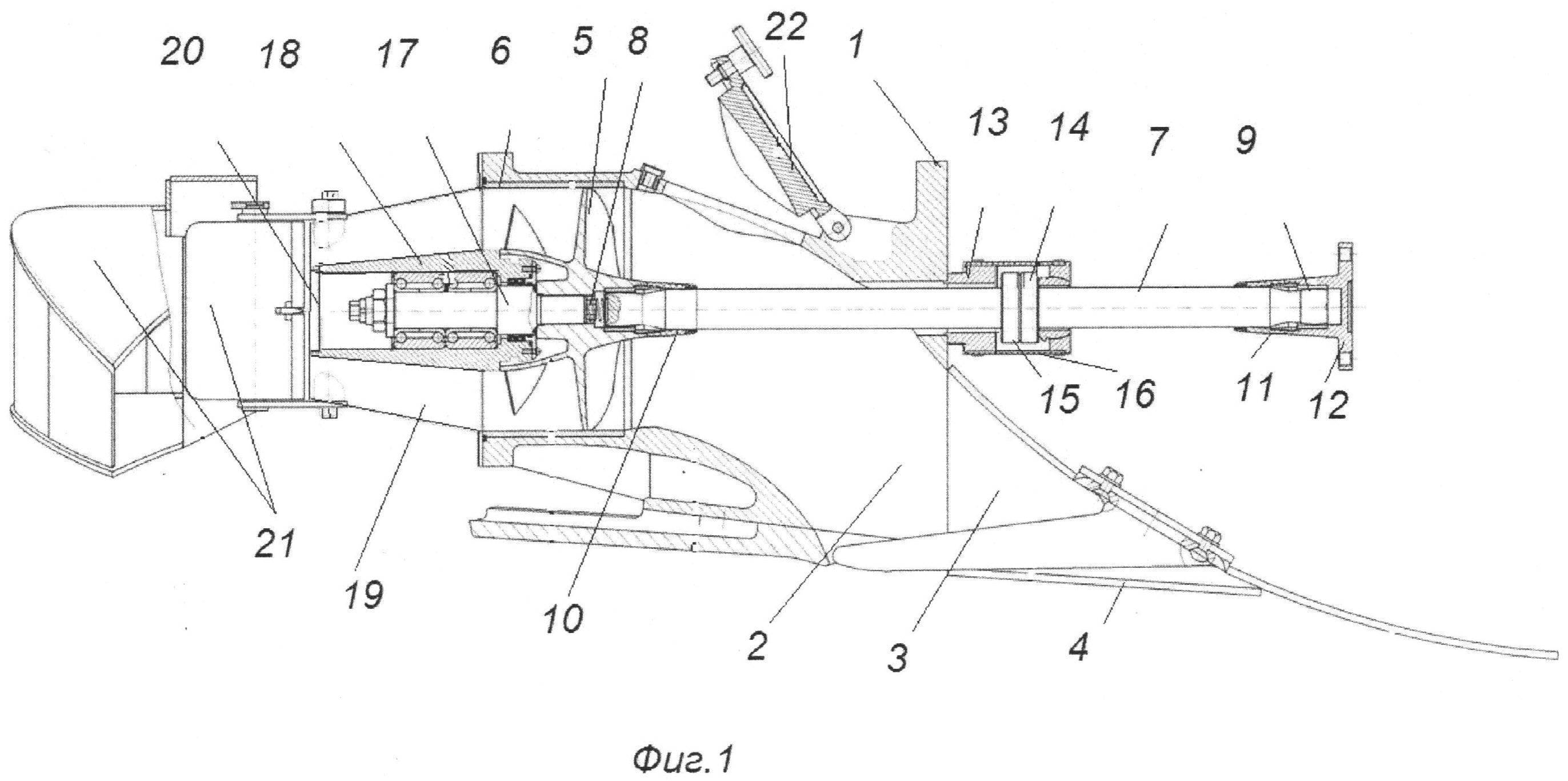

Никаких кардинальных отличий в конструкции водомета и двигателя с гребным винтом нет. Входной вал оснащен импеллером, что создает направленный поток воды. В водомете крыльчатка находится внутри двигателя. Входящее и выходящее отверстие разнятся в диаметре. Изменить направление струи воды позволяет реверсивно-рулевая управляющая система.
Управление аналогичным катером с разными типами двигателя отличается. Поэтому производители водометов предлагают пройти курс обучения, чтобы пользователь, привыкший к винтовому мотору, изучил нюансы и смог обрести уверенность в действиях. Во избежание турбулентности до попадания воды в импеллер, используется профилированная внутренняя часть водомета.
Положительные отличия и недостатки
Используемые водометные лодочные моторы обладают следующими плюсами:
- значительное увеличение скорости движения и маневренности лодки за счет реактивной тяги;
- способность лодки двигаться по мелководью (на глубине до 15 см), что затруднительно для обычного движителя;
- сокрытие гребных винтов в трубу позволяет значительно снизить вероятность выхода из строя движителя по причине попадания в него водорослей, мусора и т.д.;
- пониженная вибрация и мягкий ход на высоких скоростях;
- есть возможность использования водомета в качестве насоса для перекачивания жидкости.
Помимо скорости повышается безопасность использования лодки, т.к. все гребные винты закрыты и исключено травмирование людей работающим винтом.
Наряду с преимуществами есть несколько недостатков, которые могут повлиять на желание приобрести и установить на свою лодку водомет, а именно:
- мощность водомета меньше мощности обычного мотора для лодок, причина в том, что диаметр крыльчатки водомета меньше диаметра обычного гребного винта, также влияет на мощность усиливающаяся в трубе турбулентность;
- управлять лодкой с водометом значительно сложнее, чем обычной моторкой с гребным винтом, потребуется некоторое время, чтобы приноровиться;
- после установки водометного движителя существенно увеличится вес лодки, т.к. сам он достаточно тяжел, еще прибавится вес воды, попадающей в трубу;
- стоимость водометов сильно превышает цены обычных движителей с гребным винтом, по меньшей мере, в 1,5 раза.
На любителей водных путешествий и активного отдыха на воде вышеперечисленные недостатки не могут оказать решающее влияние, т.к. те преимущества в скорости и маневренности, а также безопасности, которые они получают, являются более важными. По этой причине вопрос о том, что лучше, водометный движитель или подвесной, перед ними не стоит. Лодка, на которую установлен водомет, проходит большее расстояние с наименьшими затратами времени.
Характеристика моделей Кальмар и Ямаха 30 HWCS
Водомет Кальмар своим появлением на рынке дал любителям водных путешествий возможность путешествовать быстрее и дальше, т.к. в отличие от своих предшественников является четырехтактным. Он проектировался как устройство для лодок с транцем 25 – 45 см. Мощность его двигателя составляет 2,5 лошадиные силы, развиваемая скорость 8 — 15 км/ч в зависимости от загрузки плавсредства, срок работы до капремонта – 650 часов. Вес всего 9,5 кг, что очень ценно при эксплуатации. Конструкция позволяет устанавливать его на транцы, а также на бестранцевые лодки.
Устройство его простое, не требует от пользователя специальных знаний, достаточно уметь использовать подвесной мотор
Форма позволяет хранить его в вертикальном положении без поддерживающих устройств, это очень важно для четырехтактных двигателей, лодочные моторы не исключение
Установка Кальмара возможна на плавсредства грузоподъемностью не более 350 кг (включая вес самой лодки). При максимальной загруженности скорость движения будет не менее чем 8 км/ч. Водомет Кальмар – удобный и мощный водометный агрегат, простой в эксплуатации, подходящий всем любителям рыбалки и туризма. Водометы российского производства представлены на рынке не только Кальмаром и его модификациями, но и такими моделями как Сталкер и др.
Ямаха 30 – это мотор для лодки подвесного типа, относится к группе двухтактных моторов мощностью от 2 до 30 лошадиных сил. Модели отличаются компактностью, небольшим весом, высокими эксплуатационными характеристиками и надежностью. Под водомет можно приспособить практически любую модель мотора Ямаха.
Водометы для лодок из ПВХ
На лодку ПВХ можно изготовить водомет собственными руками, для этого подойдут практически любые лодочные моторы, лучше всего подойдут модели с мощностью от 15 до 20 лошадиных сил. В продаже можно найти практически любой нужный вид двигателей, все зависит от потребностей, предпочтений и бюджета. Чем меньше весит лодочный мотор, установленный на такое плавсредство, тем лучше. Специалисты советуют использовать импортные двигатели. В набор для изготовления водомета на ПВХ лодку входят следующие инструменты и материалы:
- собственно лодочный мотор;
- схема двигателя;
- штуцеры;
- редуктор;
- фланец;
- ступица;
- аппарат для сварочных работ;
- развертки водосборника;
- входной фильтр;
- клей.
