Лодочный электромотор своими руками

Из чего сделать двигатель?

Мотор для лодки ПВХ зачастую стоит дороже самого судна. Но дело не только в стоимости конструкции. На некоторых водоемах нельзя передвигаться с помощью бензиновых движков. К тому же электромотор имеет ряд преимуществ перед своими собратьями с заправкой горючим.

 Загрузка …

• Отсутствие хлопот по покупке бензина, замене масла и неприятностей с выхлопными газами.
• Небольшой вес и габариты по сравнению со многими заводскими агрегатами.
• Значительная экономия в применении электропривода.
• Можно создать аппарат, способный иметь хорошую тягу при незначительном потреблении электроэнергии.

А самодельный лодочный мотор еще и будет более надежным устройством, поскольку владелец будет знать каждый винтик внутри. Если в гараже завалялись некоторые механизмы, которые уже не годятся для использования по прямому назначению, можно использовать следующие.

1. Дрель или шуруповерт.
2. Триммер.
3. Мотоблок.

В качестве основы подойдет любое изделие с двигателем внутреннего сгорания.

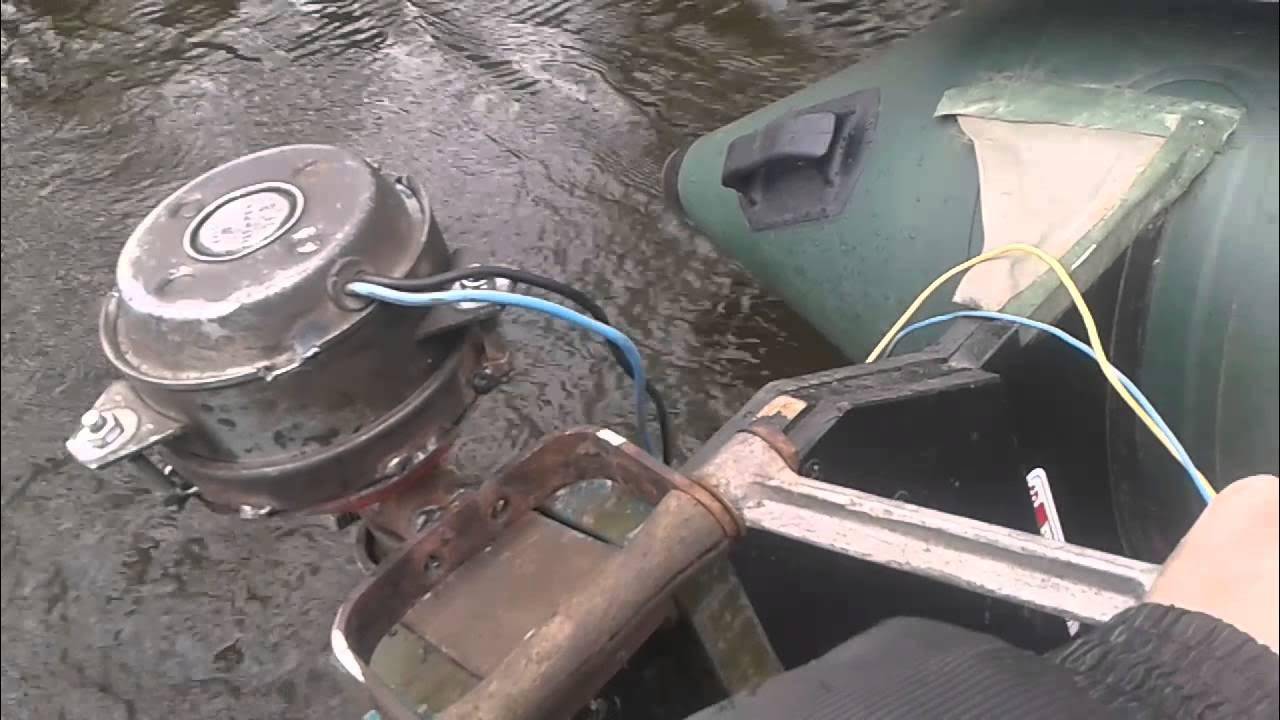

Управление мотором и другие конструктивные варианты его создания

Хотя электромотор и готов, однако он пока не способен проводить повороты. Для того чтобы не поворачивать при помощи весел, в конструкцию необходимо внести небольшие доработки.

Достаточно приделать к центральной части крепления болт, на который затем надеть трубу. Это даст возможность проводить повороты, путем изменения положения базы и, соответственно, электромотора.

К базе можно приварить еще одну ручку, выведя на нее регулятор, отвечающий за подачу тока на мотор. Целесообразно будет использовать реостат. Однако в таком случае придется немного изменить саму дрель, соединив мотор, размещенный в ее корпусе, с реостатом. Это позволит создать более функциональную конструкцию.

Шуруповерт в качестве мотора

Существует несколько способов, как можно сделать электромоторчик. Вместо дрели допустимо использование шуруповерта.

Мнение эксперта
Королев Константин Георгиевич
Рыбак с 5 летним стажем. Специализация — зимняя рыбалка.

По конструкции он почти не отличается от устройства с дрелью. Отличительной чертой изделия является более низкая стоимость его обслуживания.

Так, одного аккумулятора на двенадцать Вольт будет достаточно для шестичасовой работы устройства. Однако придется пожертвовать скоростью движения из-за меньшей мощности.

Для того, чтобы плавательное судно двигалось быстрее, можно использовать винты с большим шагом. Кроме того, как и в предыдущем случае, электромотор на основе шуруповерта можно оснастить рукоятями, которые облегчат управление.

Электромотор из тримера

Отлично подойдет для этой цели и тример. Процесс создания мотора при использовании данного устройства существенно облегчится. Единственное, что необходимо будет сделать мастеру – укоротить длину устройства и приделать к нему винт. Необходимости в креплении редуктора нет.

Также не нужно дорабатывать управление и систему, отвечающую за питание мотора. Единственная трудность, которая может встретиться на пути – проблема крепления устройства к лодке. В особенности к надувной. Но и она решаема.

В качестве электромотора можно использовать агрегаты, за счет которых работают стеклоомыватели, или же простой электрический мотор. В последнем случае могут возникнуть трудности с питанием, поскольку стандартные моторы работают за счет переменного напряжения в двести двадцать Вольт. Проблема решается установкой инвертора.

Таким образом, владелец плавсредства может создать электромотор для лодки своими руками. Особых умений для этого не нужно.

Следует только приобрести необходимые материалы и подготовить некоторые инструменты. В качестве мотора рекомендуется использовать дрель мощностью более ста пятидесяти Ватт. Такой показатель позволит двигаться на лодке как при стоящей воде, так и по реке.

Кроме дрели, можно воспользоваться тримером или обычным электрическим двигателем. Еще один вариант – электромотор на основе шуруповерта.

Такое устройство более дешевое в обслуживании, однако могут возникнуть проблемы со скоростью перемещения плавательного средства.

Как сделать лодочный электромотор самостоятельно?

Многие любители рыбалки на «большой воде» предпочитают устанавливать моторы на лодки. Лодочный электромотор своими руками сделать довольно просто и экономически выгодно.

Это вызвано большой (можно даже сказать и запредельной) стоимостью современных лодочных двигателей. Цена на некоторые сопоставима со стоимостью автомобиля.

Приобретать же старый лодочный мотор, который часто использовался, невыгодно. Стоит он немало, однако для приведения его в рабочее состояние потребуется много сил и средств.

Лодочный электромотор можно приобрести как в специализированном магазине, так и изготовить своими силами из различных устройств и инструментов.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

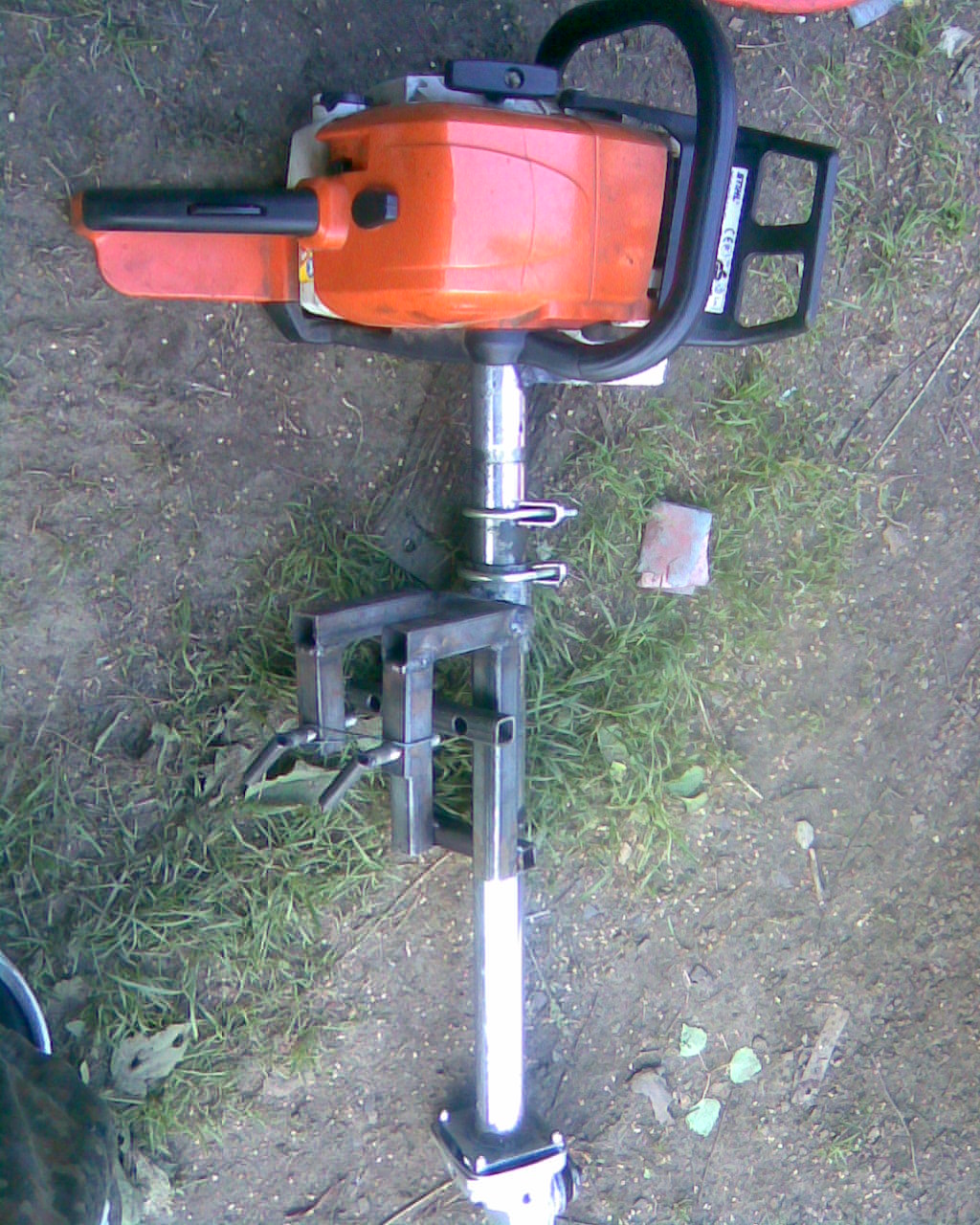

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Мотор, сделанный с использованием триммера

Прежде чем начать делать самодельный мотор для лодки необходимо определиться с выбором основы, из которой будет взят двигатель и прочие важные для сборки детали. В данном случае будет использоваться триммер. Помимо этого варианта существует еще множество, в которых используется все, даже обыкновенный шуруповерт.

Однако газонокосилка выигрывает по многим параметрам, а конструкция ее двигателя наиболее близка к конструкции покупного лодочного мотора. Это доказывают чертежи, которые многие мастера сравнивали, перед тем как делать выбор, что брать за основу самодельного двигателя для лодки. И так рассмотрим:

• Двигатель, который сэкономит огромное количество топлива (так как газонокосилка часто используется). Более того, он может быть четырехтактным, как и на обычных моторных лодках. Однако это бывает очень редко и в основном он двухтактный
• Во всех ручных бензиновых косилках используется пластиковый и полупрозрачный бак, позволяющий постоянно следить за количеством топлива в нем
• Внутренняя часть конструкции предрасполагает к тому, что ее можно легко переделать под лодочный мотор, не сильно напрягаясь

Основной сложностью при переделке триммера является то, что двигатель косилки не всегда сможет осилить передвижения по воде. Связано это, прежде всего с разной технологией работы каждого из двигателей.

На бензиновой косилке он имеет большое количество оборотов из-за малого крутящего момента. Для лодочного же нужна абсолютно противоположное. Однако это легко исправляется. Но для этого обязательно необходимы инструменты (они имеются у каждого) и чертежи.

Основной перечень инструментов необходимых для работ:

• Сам триммер – основа будущего мотора лодки. Так как чаще всего самодельный мотор делается для резиновой лодки, имеющий небольшой вес и размер, мощность триммера может быть небольшой – около 0,8 кВт. Даже такая небольшая мощность сможет обеспечить среднюю человеческую скорость 5-7 км в час. Однако если мотор делается для более тяжелой и массивной лодки, следует выбирать косилки с более высокой мощностью
• Материал, который идеально подойдет для изготовления винта (это можно сделать в домашних условиях), чаще всего им выступает дюралюминий толщиной около 2 мм
• Тиски или любой другой инструмент, позволяющий закреплять объекты (в данном случае мотор на лодку)
• Аппарат для сварки металла (любой, но лучше полуавтоматический)

Подъемный механизм для крыльчатки

Применение подъемного механизма в моторе позволяет не только управлять движением лодки, но и в случае необходимости поднимать гребной винт над поверхностью воды. В идеале, такое устройство должно обеспечивать повороты винта как в горизонтальной, так и в вертикальной плоскостях.

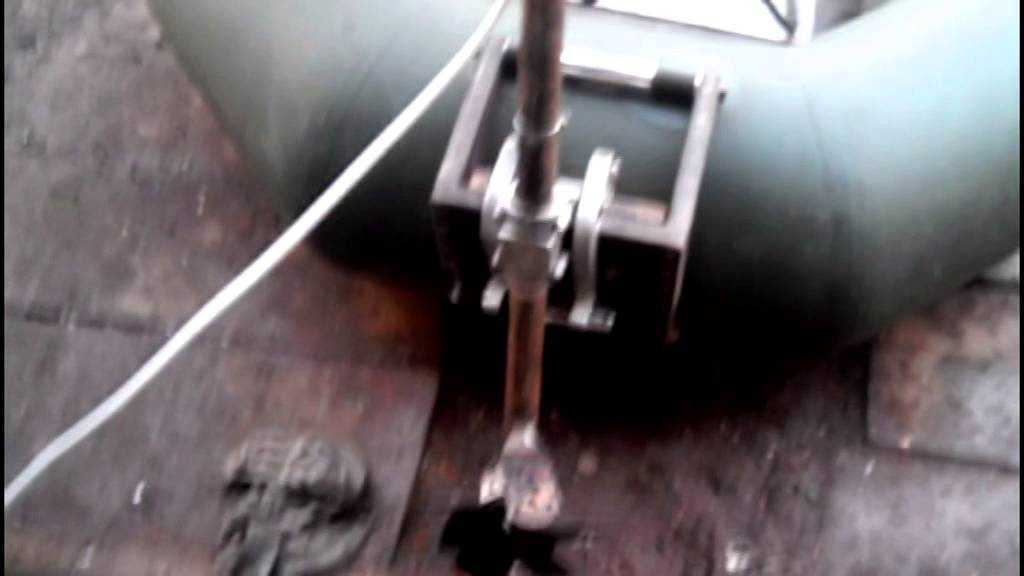

Самая простая и вместе с тем наиболее эффективная конструкция могла бы выглядеть следующим образом: за транец лодки, с помощью струбцин крепится мотор. Струбцины жестко прикреплены к пластине или квадрату, и имеют кольца, в которые продета трубка с приваренной к средине перпендикулярно оси направляющей, в которую и продет вал мотора.

Такое шарнирное решение достаточно просто и не требует дополнительных, сложных решений.

Необходимые материалы

Схема подключения троллингового электромотора.

Когда расчеты произведены, нужно подготовить все необходимые инструменты и материалы. Для изготовления мотора понадобятся:

1. Электродвигатель. Его можно демонтировать с различных бытовых инструментов или приобрести в мастерских по ремонту бытовой техники. Могут быть использованы движки от шуруповерта, дрели, болгарки, дисковых пил и т.д. Если мощность выбранного движка менее необходимой (например, если брать движок шуруповерта), то следует взять 2 или 3 штуки одинаковой мощности от нескольких шуруповертов. Подключать несколько штук следует параллельно, при этом необязательно их монтировать на одном кронштейне.
2. Аккумуляторы. Подбирают по ампер-часам. Как это сделать, описано выше.
3. Материалы для кронштейна. Могут быть любые. Рекомендуется взять трубы ПВХ, поскольку они дешевы, прочны и легко обрабатываются.
4. Редуктор. Можно использовать от бытовых приборов или приобрести отдельно.
5. Винт (пропеллер). Можно снять со старого советского вентилятора (модели с винтами из стали) или изготовить самому.
6. Регулятор скорости. На подобное судно не имеет смысла его установка, однако при желании стоит приобрести механический.
7. Струбцины. Несколько штук для крепления кронштейна к лодке.
8. Расходные материалы: клей, саморезы, шурупы, скотч и т.д.

Корпус

Тут можно дать один совет – надо купить донор, который придется долго и упорно дорабатывать. В любом случае это будет сильно дешевле и проще чем строить самому с нуля.

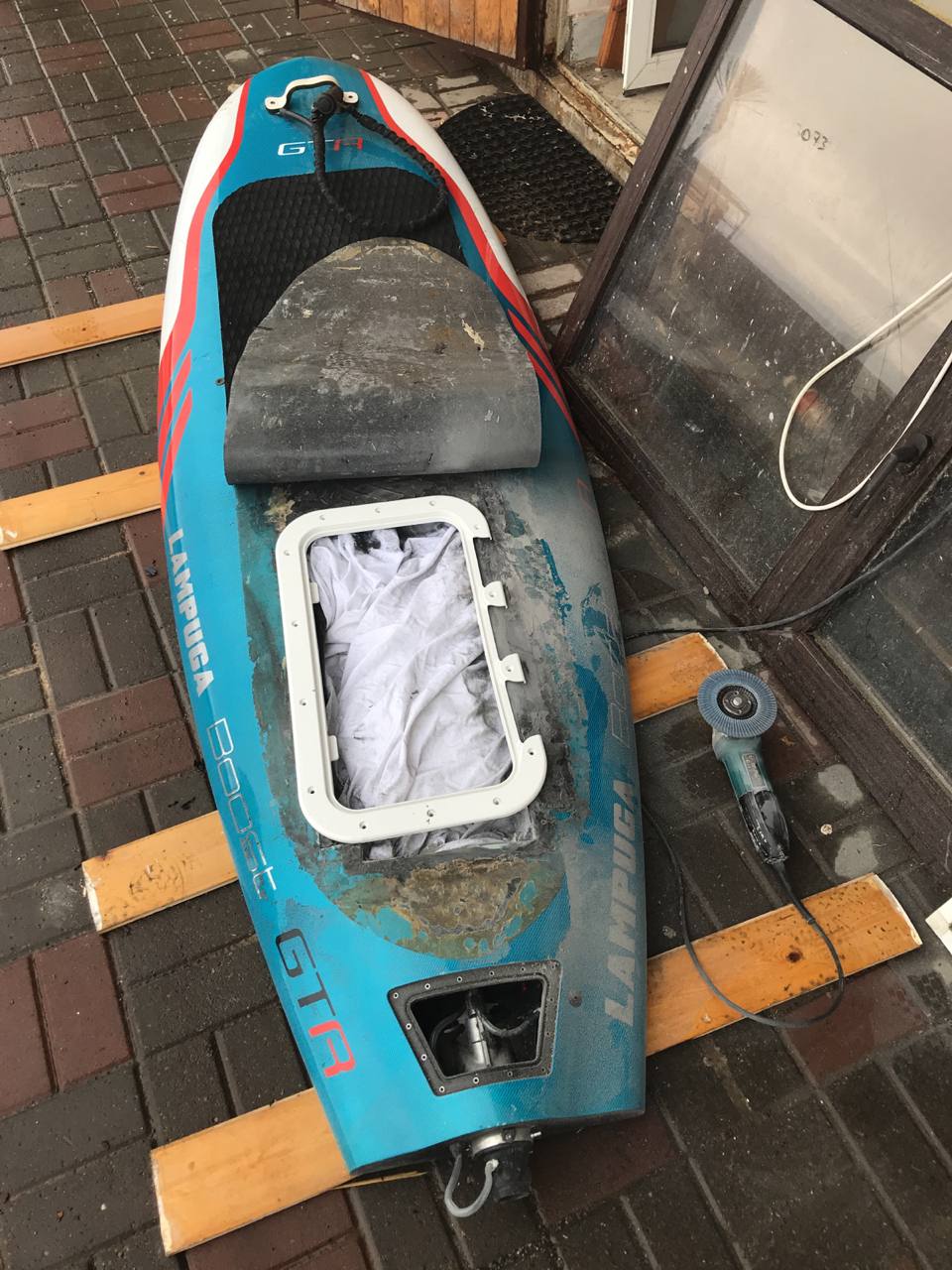

Отличный донор (нет – водомет маленький и огромный вес корпуса)

Максимальное внимание стоит уделить модульности конструкции – т.к. малые объемы проще изолировать от воды

Изолировать от воды, нужно все и максимально надежно, и везде где можно использовать компаунды типа Силагерм 2104 или Виксинт ПК-68. С ними достаточно удобно работать, как при заливке, так и при ремонте: после застывания компаунд имеет небольшую твердость и крошится при необходимости разборки конструкции.

Цена корпуса: от 50 000 руб.

Резюме: Минимум 250 000 руб. надо будет потратить только на основные комплектующие. С учетом всех мелочей, к моменту выхода на воду доска будет стоить 350 000 руб.

И это только начало пути под названием “тестовая эксплуатация”: батареи будут заливаться водой, моторы гореть, и деньги будут тратиться с такой эффективностью, что в лучше случае на 3-м собранном прототипе можно будет хоть как-то стабильно передвигается.

Собственно так и получается миллион рублей.

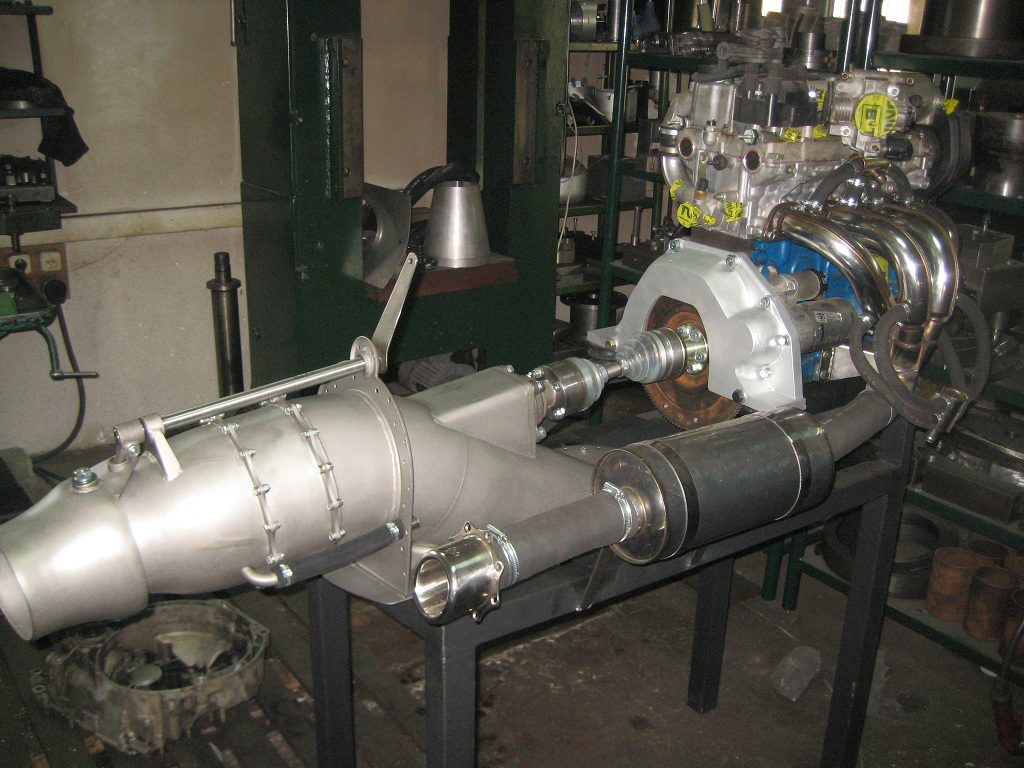

Устройство и принцип работы

Главными составляющими водомёта являются винтовая часть и двигатель (внутреннего сгорания). Водовод сочетает в себе следующие элементы:

• водозаборную часть – передняя область, способствующая перемещению воды к винтовой части;
• спрямляющий аппаратный элемент, который трансформирует вращательные движения водных потоков в прямолинейные;
• сопловой элемент;
• кончик трубочки, сквозь который водные массы находят выход;
• устройство реверсивно-рулевого типа, позволяющее производить смену направлений движения лодки (предусмотрен как передний, так и задний ход).

Импеллеры (винтовые элементы) могут быть разных видов:

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

• Осевой тип – максимально простой в изготовлении, однако КПД находится на низком уровне. Кроме того, наличие эффекта кавитации даёт возможность функционирования лишь на низких оборотах.
• Осе-диагональный тип – рассчитан на моторы со средним количеством оборотов. Уровень КПД немного выше, чем у осевых импеллеров.
• Диагональный и шнековый – современные разновидности винтов, которые изготовлены с учётом современных технологий. Главное преимущество обоих видов – высокий уровень КПД и возможность работы с моторами с наличием высоких оборотов.

Лодка приходит в движение после реактивной тяги, которая создаётся благодаря выбрасыванию водного потока с большой скоростью. Более детальный принцип работы выглядит следующим образом:

• Водные потоки проникают в водозаборник, который располагается в передней части плавательного средства. Водозаборник включает в состав сетку, способную провести фильтрацию от водорослей и плавающего мусора. При конструировании водозаборника специалисты стараются обеспечить водному потоку ламинарное течение, что значительно улучшит общие характеристики мотора.
• Импеллер производит отбрасывание воды назад, после чего она попадает в суженную часть, что ещё больше увеличивает скорость прохождения.
• Лопатки спрямляющего аппарата оснащены своеобразной формой, способствующей оказывать незначительное сопротивление жидкости, которая движется навстречу. Спрямляющие аппараты могут быть разнообразной конструкции. Наиболее популярной из них является лопаточное поджатие. Именно эта разновидность конструкции позволяет спрямляющему аппарату одновременно выполнять функции соплового устройства.
• Водные потоки попадают в сопловую часть (если спрямляющее устройство не выполняет эту функцию). Наличие небольшого проходного сечения позволяет преобразовать давление потока в скорость.

Материалы для изготовления

Для того, чтобы сделать лодочный мотор, вам понадобятся:

• обрезок 2-х дюймовой пластиковой трубы и две наружные заглушки на нее;
• тройник ПП с переходом с 2-х дюймовой трубы на полудюймовую;
• пластиковая труба ½ дюйма и угол ПП для нее под 90 градусов;
• клей для труб ПВХ;
• электродвигатель на 12 В серии 775;
• крыльчатка от кулера с переходником на вал электродвигателя;
• аккумулятор;
• изолированные провода;
• паяльник;
• дрель;
• ножовка;
• клеевой пистолет;
• отвертка;
• резиновый сальник на вал электродвигателя;
• силиконовая стяжка.

Шаг 1. Герметизируем электродвигатель

Используя лист бумаги, переносим расположение крепежных отверстий двигателя на заглушку ПВХ трубы.

Просверливаем намеченные отверстия и центральное – под ось электродвигателя.

Предварительно намазав места крепления термоклеем, вставляем двигатель в заглушку и прикручиваем его.

Одеваем на вал двигателя резиновый сальник и прижимаем его переходником кулера.

В крыльчатке просверливаем два вспомогательных отверстия для зажима переходника.

Вставляем крыльчатку в переходник и через просверленные отверстия зажимаем крепежные винты.

Подпаиваем провода электропитания двигателя.

От трубы 2 дюйма отрезаем кусок по длине электродвигателя и вклеиваем ее в заглушку с крыльчаткой кулера.

С другой стороны наклеиваем тройник, выведя провода электропитания в отвод под трубу ½ дюйма.

С другой стороны в тройник вклеиваем кусочек трубы со второй заглушкой, герметизируя корпус электродвигателя.

Шаг 2. Делаем систему управления двигателем

В отвод тройника вклеиваем полудюймовую трубу такой длины, чтобы было удобно управлять двигателем во время плавания.

Через угол в 90 градусов подклеиваем второй кусок трубы.

На конце второй трубы подпаиваем и устанавливаем кнопку выключения, подклеив ее изнутри термоклеем.

Провода закрепляем силиконовой стяжкой.

Лодочный электромотор своими руками

Лодочный электромотор своими руками . Недорогая альтернатива заводским аналогам

Создание самодельного электрического двигателя для лодки

Наличие двигателя на лодке значительно облегчает жизнь ее владельцу. Однако бензиновые двигатели издают много шума и потребляют большое количество ресурсов.

Альтернатива такому виду движущей силы – электромоторы. Это тихие агрегаты, работающие на дешевом электричестве и незначительно уступающие бензиновым лодочным двигателям в эффективности передвижения.

Такой вариант двигателя обойдется дешевле, тем более, можно сделать электромотор на лодку своими руками.

Сборка лодочного электромотора своими руками

Сборка лодочного электромотора своими руками — увлекательный процесс, который позволяет создать мощный и надежный электромотор для использования на своей лодке. Ниже представлена пошаговая инструкция, которая поможет вам собрать свой собственный лодочный электромотор.

Шаг 1: Подготовка необходимых материалов и инструментов

Перед тем как приступить к сборке электромотора необходимо подготовить все необходимые материалы и инструменты. Ниже перечислены основные компоненты, которые вам понадобятся для сборки:

• Двигатель постоянного тока (DC) с достаточной мощностью для вашей лодки.
• Контроллер скорости для управления двигателем.
• Аккумулятор или аккумуляторы для питания двигателя.
• Крепежные элементы для крепления двигателя к лодке.
• Контрольный блок для управления электромотором.
• Провода и разъемы для соединения компонентов.
• Инструменты: отвертки, паяльник, плоскогубцы, проводники и т.д.

Шаг 2: Установка двигателя и контроллера скорости

Первым шагом сборки является установка двигателя и контроллера скорости. Двигатель должен быть установлен на задней части лодки так, чтобы он был над поверхностью воды, но не мешал передвижению. Контроллер скорости должен быть установлен в удобном для вас месте.

Шаг 3: Подключение аккумулятора

После установки двигателя и контроллера скорости необходимо подключить аккумулятор или аккумуляторы к системе. Следуйте инструкциям по подключению, предоставленным производителем компонентов.

Шаг 4: Подключение контрольного блока

Далее необходимо подключить контрольный блок к системе. Контрольный блок позволяет управлять скоростью и направлением движения электромотора. Соедините провода от блока управления с контроллером скорости и следуйте инструкциям по настройке и использованию контрольного блока.

Шаг 5: Проведение тестов и настройка

После выполнения всех предыдущих шагов необходимо провести тестирование системы и настроить ее для оптимальной работы. Проверьте работу двигателя и убедитесь, что он соответствует вашим требованиям. Если необходимо, внесите корректировки в настройки контроллера скорости.

Шаг 6: Завершение установки

После проведения тестов и настройки системы, закрепите все провода и компоненты, чтобы они были надежно зафиксированы на лодке. Убедитесь, что все крепежные элементы надежно закреплены и лодочный электромотор готов к использованию.

Сборка лодочного электромотора своими руками является интересным проектом, который позволяет создать мощное и надежное оборудование для лодки. Следуйте инструкции и наслаждайтесь своим собственным электромотором.

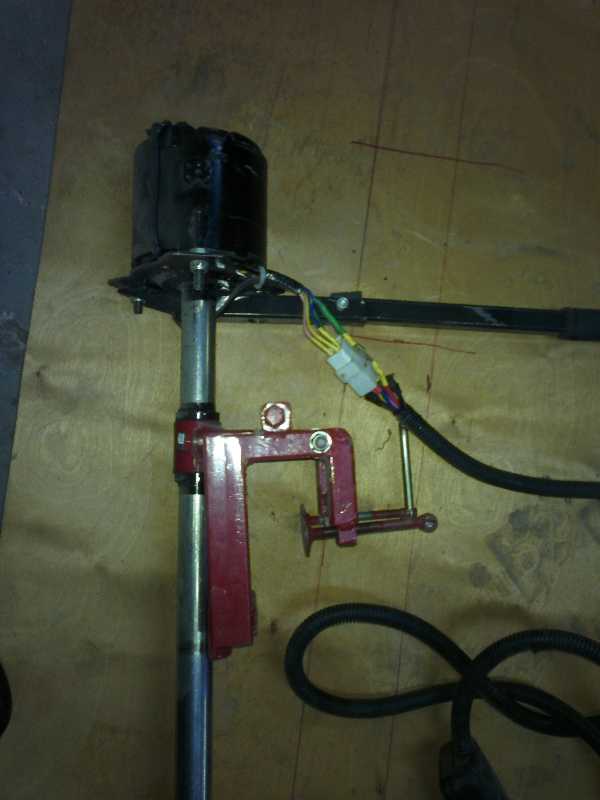

Создание электромотора

Как уже было сказано ранее, начинать делать электромоторчик своими руками необходимо с создания подъемного механизма для крыльчатки. Он позволит поднимать данный элемент над водой. Для его создания необходимо приварить трубку из металла к заранее подготовленным струбцинам.

На эту трубку необходимо сначала прикрепить базу (каркас, имеющий вид пирамиды, направленной меньшим основанием в направлении воды). На большом основании крепится станина, на нижний край приваривается еще одна трубка. На станине устанавливается подшипник. Через него и трубку, приваренную снизу, необходимо пропустить вал.

В качестве вала можно использовать трубку или проволоку. Однако первый вариант более удачный:

• во-первых, на трубку можно будет прикрепить подшипники (на обоих концах) что уменьшит силу трения;
• во-вторых, желательно, чтобы данный вал был тонким, но крепким. В случае с проволокой придется использовать изделие большого диаметра.

После того, как все действия закончены, можно переходить к следующему этапу. Следующий шаг – установка редуктора и пропеллеров.

Редуктор/пропеллер

По бокам вала рекомендуется прикрепить редукторы. Желательно предварительно создать их самостоятельно, ориентируясь на параметры электрического двигателя. Однако данный процесс может занять очень много времени. Поэтому можно купить устройство или использовать редукторы, установленные на болгарке.

В зависимости от конкретного двигателя может понадобится один или два редуктора. При выборе устройства необходимо ориентироваться на одно основное правило – желательно, чтобы передающее число было небольшим. Оптимально, если редуктор будет способен понижать обороты в 5 раз. Это обеспечит нормальный ход плавательного средства.

Нижний редуктор необходим для горизонтального монтажа винта. Если используется редуктор от такого инструмента, как болгарка, достаточно будет зажать его в патроне от дрели. В качестве пропеллера также можно использовать элементы других устройств. Если такового нет, можно сделать самодельный винт. Для этого необходимо:

Вырезать квадрат (длина одной стороны – тридцать сантиметров). Просверлить в его центре отверстие. Сделать прорези по диагонали (расстояние между прорезями должно быть не менее пяти сантиметров). Образовавшимся лопастям необходимо придать округлый вид

Важно, чтобы размер лопастей был одинаков, в противном случае возможно возникновение сторонних вибраций.. Закрепить пропеллер на валу можно при помощи болта и гайки

Именно для этого в центре металлического листа делалось отверстие

Именно для этого в центре металлического листа делалось отверстие

Закрепить пропеллер на валу можно при помощи болта и гайки. Именно для этого в центре металлического листа делалось отверстие.

Последние доработки

Далее необходимо соединить редуктор с мотором, то есть, с дрелью. Сделать это просто – достаточно зажать редуктор в патроне дрели, как уже было сказано ранее. Если же база не совпадает с размером дрели, необходимо использовать дополнительную трубку.

Трубку необходимо плотно надеть на вал. Чтобы последний не вращался в ней, нужна надежная фиксация. Обеспечить ее можно, проделав сквозное отверстие в трубке и валу. Далее оба элемента необходимо зафиксировать шпилькой. Такая фиксация предотвратит вращательные движения вала.

После того как устройство будет готово, самодельный лодочный электромотор необходимо проверить. Достаточно набрать воды в ванну и запустить электромотор в ней. Если давление ощущается рукой, двигатель работает нормально. Можно крепить его к судну и проводить проверку в водоеме.

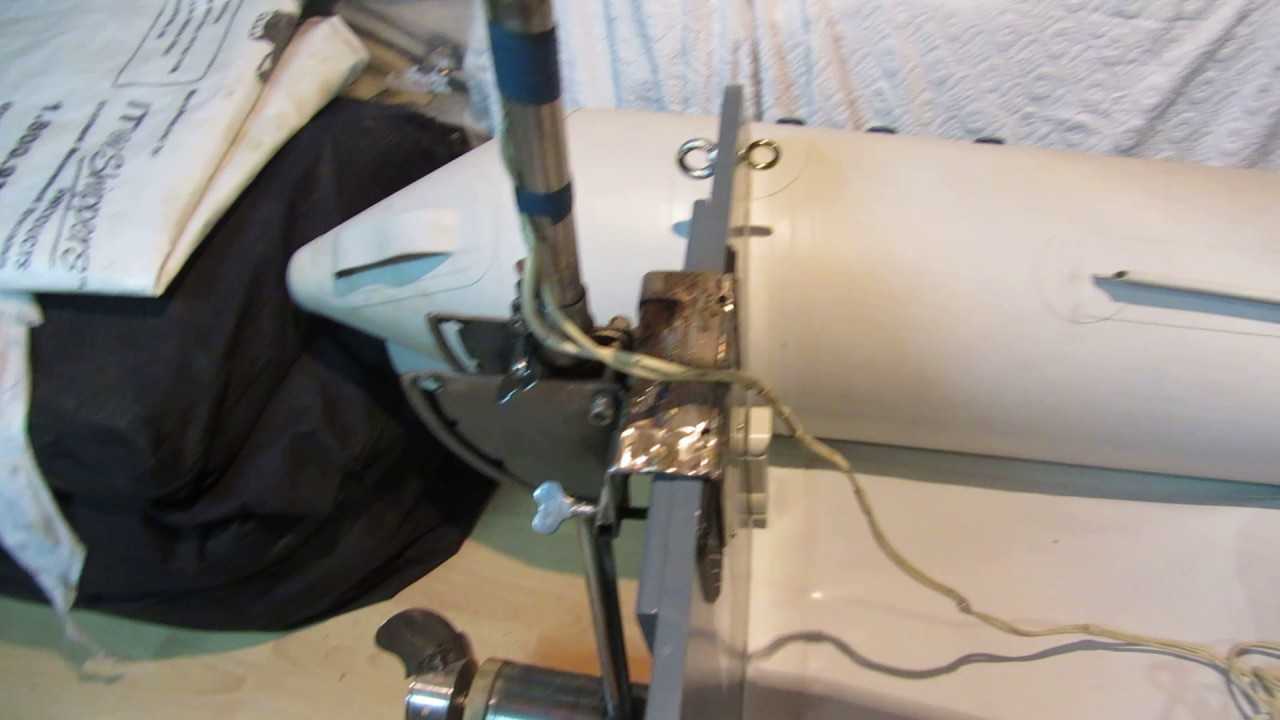

Создание электромотора

Как уже было сказано ранее, начинать делать электромоторчик своими руками необходимо с создания подъемного механизма для крыльчатки. Он позволит поднимать данный элемент над водой. Для его создания необходимо приварить трубку из металла к заранее подготовленным струбцинам.

На эту трубку необходимо сначала прикрепить базу (каркас, имеющий вид пирамиды, направленной меньшим основанием в направлении воды). На большом основании крепится станина, на нижний край приваривается еще одна трубка. На станине устанавливается подшипник. Через него и трубку, приваренную снизу, необходимо пропустить вал.

В качестве вала можно использовать трубку или проволоку. Однако первый вариант более удачный:

• во-первых, на трубку можно будет прикрепить подшипники (на обоих концах) что уменьшит силу трения;
• во-вторых, желательно, чтобы данный вал был тонким, но крепким. В случае с проволокой придется использовать изделие большого диаметра.

После того, как все действия закончены, можно переходить к следующему этапу. Следующий шаг – установка редуктора и пропеллеров.

https://youtube.com/watch?v=89CNonmfFgk

Редуктор/пропеллер

По бокам вала рекомендуется прикрепить редукторы. Желательно предварительно создать их самостоятельно, ориентируясь на параметры электрического двигателя. Однако данный процесс может занять очень много времени. Поэтому можно купить устройство или использовать редукторы, установленные на болгарке.

В зависимости от конкретного двигателя может понадобится один или два редуктора. При выборе устройства необходимо ориентироваться на одно основное правило – желательно, чтобы передающее число было небольшим. Оптимально, если редуктор будет способен понижать обороты в 5 раз. Это обеспечит нормальный ход плавательного средства.

Нижний редуктор необходим для горизонтального монтажа винта. Если используется редуктор от такого инструмента, как болгарка, достаточно будет зажать его в патроне от дрели. В качестве пропеллера также можно использовать элементы других устройств. Если такового нет, можно сделать самодельный винт. Для этого необходимо:

Вырезать квадрат (длина одной стороны – тридцать сантиметров).
Просверлить в его центре отверстие.
Сделать прорези по диагонали (расстояние между прорезями должно быть не менее пяти сантиметров).
Образовавшимся лопастям необходимо придать округлый вид

Важно, чтобы размер лопастей был одинаков, в противном случае возможно возникновение сторонних вибраций.. Закрепить пропеллер на валу можно при помощи болта и гайки. Именно для этого в центре металлического листа делалось отверстие

Именно для этого в центре металлического листа делалось отверстие

Закрепить пропеллер на валу можно при помощи болта и гайки. Именно для этого в центре металлического листа делалось отверстие.

Последние доработки

Далее необходимо соединить редуктор с мотором, то есть, с дрелью. Сделать это просто – достаточно зажать редуктор в патроне дрели, как уже было сказано ранее. Если же база не совпадает с размером дрели, необходимо использовать дополнительную трубку.

Трубку необходимо плотно надеть на вал. Чтобы последний не вращался в ней, нужна надежная фиксация. Обеспечить ее можно, проделав сквозное отверстие в трубке и валу. Далее оба элемента необходимо зафиксировать шпилькой. Такая фиксация предотвратит вращательные движения вала.

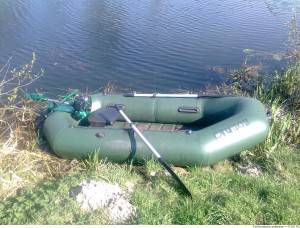

После того как устройство будет готово, самодельный лодочный электромотор необходимо проверить. Достаточно набрать воды в ванну и запустить электромотор в ней. Если давление ощущается рукой, двигатель работает нормально. Можно крепить его к судну и проводить проверку в водоеме.

Как рассчитать параметры

Первое, на что следует обратить внимание при расчете мощности двигателя, это перевод единиц измерения из одной системы в другую. Часто при расчете мощности силовой установки на лодках используют лошадиные силы, а мощность всех электродвигателей указывается в ваттах

Для перевода ватт в л.с. следует помнить, что 1 кВт = 1,36 л.с. или 0,74 кВт = 1 л.с.

Для расчета мощности следует обратиться к ГОСТ 19105-79. Чтобы рассчитать мощность, следует измерить длину ватерлинии, килеватость, высоту борта и максимально возможную массу лодки (масса лодки + масса всех пассажиров + масса двигателя, блоков питания + масса оборудования и снаряжения). Для большинства лодок подойдет формула 1 л.с. на 25 кг массы. Для лодок-плоскодонок, ПВХ и глиссирующих, формула расчета — 1 л.с. на 35 кг массы. Для примера рассмотрим вариант с двухместной лодкой из ПВХ.

Масса лодки составляет порядка 25 кг. Вес 2 взрослых человек: 80х2 = 160 кг. Масса мотора, аккумуляторов около 20 кг. Кроме того, вес снаряжения порядка 15 кг. В итоге имеется: 25 + 160 + 20 + 15 = 220 кг. Мощность мотора равна 220/35 = 6,3 л.с. Переведем лошадиные силы в ватты: 6,3*0,74 = 4,66 кВт.

Ёмкость аккумуляторной батареи рассчитывается по формуле: P/(Uх0,7), где 0,7 — коэффициент заряда батареи (т.к. зарядить батарею на 100% не получится). Собственно, для 5 кВт и 12 вольт питания требуется 5000/(12х0,7) = 595 А*ч. Округлим до 600. Этот аккумулятор обеспечит работу движка в течение 1 часа. Если нет аккумулятора такой емкости, то можно взять 2 по 300 А*ч, 3 по 200 А*ч или 6 по 100 А*ч и соединить их параллельно. Если требуется обеспечить работу двигателя на более длительное время, то полученные ампер-часы умножаем на количество рабочих часов.
