Ледобур из шуруповерта своими руками

Адаптер под шуруповерт

С помощью адаптера производится соединение шуруповерта с рабочей деталью прибора, то есть с буром. В основном при помощи этого переходника можно из простого шнека, созданного для ручного применения, изготовить полноценный электрический инструмент. Главное — это правильно сопоставить габариты этих компонентов для работы.

Переходник снабжен определенным валом со стороны бура и специальной головкой для устройства. Характеристики бывают следующими: длина вала 6,8 см, а место от крепления до торца — 2,6 см. Для того чтобы следующая схема «адаптер — ледобур — шуруповерт» была верно сделана на практике, стоит посмотреть на диаметр.

Опять же, традиционные размеры могут быть от 1,8 до 2,2 см. Лучше покупать переходники с ручками и одним упором для защиты от сложностей. Кажется, что любое конструкционное дополнение может снизить эффективность бура в процессе работы.

Выбор аккумулятора

Понятно, что выбирать нужно лишь из моделей, которые работают на аккумуляторе, ведь доступа к сети на природе не будет. В связи с этим стоит выделить три типа батарей для прибора:

• Элемент специального типа Li-Ion. Эти аккумуляторы могут быстро заряжаться и обладают маленьким весом. Но есть у них и большой недостаток — нетерпимость к холодам.
• Никель-кадмиевая батарея. В этом варианте ситуация обратная. Аккумулятор может выдержать температуру до -150 ºC, но его вес очень утяжеляет пользование прибором.
• Никель-металлогидридные детали. Если необходим средний по весу ледобур под шуруповерт, который не будет использоваться постоянно, то подойдет именно такой вариант. Он мало весит по сравнению с предыдущим устройством и не доставляет серьезных проблем при морозе.

Если подвести итоги, то по совокупности параметров и на основании опыта опытных рыболовов все же лучшим решением стоит назвать никель-кадмиевые батареи. Несмотря на огромный вес, эти аккумуляторы обеспечивают очень высокую степень надежности в мороз, а это главное преимущество для рыбака в зимний период.

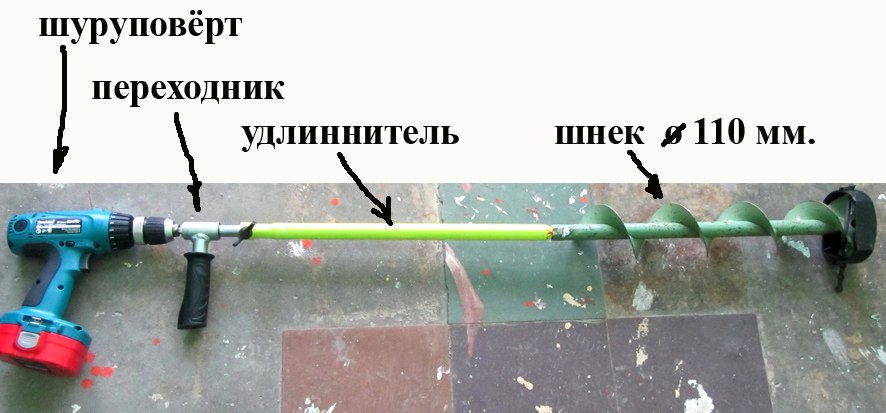

Сборка инструмента

На этапе конечной сборки у вас должны быть три главных элемента для работы. В их числе точно будет шнек, шуруповерт и переходник. Лучше всего применять детали от одной фирмы. К примеру, бур можно купить в одном комплекте с адаптером, потом подключить прибор к дрели. Если же вам придется иметь дело с различными конструкциями, то лучше всего купить модели с шарнирными соединениями. Эта конфигурация увеличит варианты, по которым можно изготовить ледобур из шуруповерта. Как создать самодельный электробур из некоторых составных деталей:

• Если элементы подходят друг другу по размерам диаметров, то нужно будет лишь крепко зафиксировать шнек и устройство с разных сторон адаптера.
• Если же что-то различается в диаметре, то стоит доработать переходник. У этой детали есть две части: хвостовик для бура и шестигранник для дрели. Чаще всего разные переделки подразумевают внесение в конструкцию специального ключа с Г-образной формой, который выбирается только под нужные габариты.

Разновидности и характеристики мотобуров

Для подледного лова используются буры с ручным и моторным приводами. Часто их изготавливают самостоятельно под свой рост и выбирая сторону вращения. Изготовить ледобур своими руками сложно, но возможно. Для этого необходимы навыки работы со сваркой, а также потребуется помощь токаря.

Самостоятельно сделанный бур должен соответствовать следующим характеристикам:

• иметь небольшой вес;
• быть разборным;
• быть выполненным из качественного материала;
• иметь привод, соответствующий диаметру шнека.

При изготовлении ледоруба из бензопилы своими руками схему соединения двигателя и шнека выполняют с использованием понижающего редуктора. Чаще всего используют механическую часть тихоходной электрической дрели.

Лопатка

Изготовить самодельный бур-лопатку несложно. Он состоит из коловорота со штырем, в нижней части которого приварен режущий наконечник, выполненный в виде лопатки или ложки. Затачивается только одна сторона в зависимости от направления вращения инструмента. Таким буром для рыбалки зимой можно сверлить лед толщиной до 30 см.

Кольцевой

Сейчас этот вид буров несправедливо забыт и почти не используется. Представляет собой кольцо с наружным диаметром 130 мм и внутренним — 80 мм. Режущая зубчатая кромка выбирает лед только по форме кольца, а внутри остается ледяной цилиндр. Бур центрируется треугольным буртом, который находится на подошве рабочей части. Благодаря эксцентрично расположенной ручке усилие равномерно распределяется на обе руки. При работе не слышно характерного шума, как у других ледобуров.

Недостатком кольцевого бура является отсутствие устройства для удаления ледяной крошки.

Рамочный

Эта простая конструкция представляет собой трубу, в нижней части которой под углом 30° приваривается 2 удерживающих прутка находящихся с противоположных сторон стержня. Нижние части соединяются с трубой пластинами, в которых сделаны отверстия для крепления режущих элементов. Правильная заточка кромок и их расположение должны обеспечить оптимальный угол атаки для равномерного распределения усилий при сверлении лунки.

При подледной ловле рыболовные снасти, в т. ч. и жерлицы, могут оказаться крайне эффективными. Если подготовить достаточное количество лунок, то можно надеяться на хороший улов. Однако рамочным буром, не имеющим устройства для удаления шуги, сделать это будет непросто.

Шнековый

Самый распространенный вид ледобура. Изготовить его самостоятельно под силу не каждому. Для этого необходимы соответствующие навыки. Бур состоит из штока, изготовленного из трубы, к которому приварена лента шнека. Для самоделки потребуется вырезать несколько металлических колец и разогнуть их в виде лопастей. Детали привариваются к штоку и последовательно соединяются между собой сваркой.

Режущую головку можно сделать съемной или приварить ее части к трубе. Количество ножей влияет на скорость сверления, но вместе с тем повышаются прилагаемые усилия. Правильная заточка режущей кромки облегчает процесс сверления.

Шнековая часть ледобура соединяется с коловоротом или механическим приводом с помощью переходника, который упрощает разборку инструмента для транспортировки.

Правила эксплуатации и ухода

Чтобы самодельный бур для рыбалки исправно служил и надолго остался помощником рыболова, необходимо придерживаться некоторых правил:

1. После каждого использования насухо протирать бур, даже несмотря на то, что он имеет защитное покрытие.
2. Хранить оборудование в специально предназначенном для него чехле из плотной ткани с отверстиями для вентиляции.
3. На время сезонного хранения смазать ножи машинным маслом. Если бур сделан из нескольких частей, смазывают все места соединений.
4. Чистить щеткой ножи, на которые налип лед или снег. Нельзя сбивать с ножей налет, так как это может привести к их затуплению.
5. Сразу же закреплять все расшатавшиеся детали.
6. Закрашивать места, где появились царапины, чтобы не проступила ржавчина.

При сверлении лунок нельзя допускать неравномерного распределения нагрузки

Следует очень внимательно сверлить, обращая внимание на толщину льда. От качества и надежности шуруповерта зависит скорость высверливания лунок

Изготовление данной конструкции требует повышенного внимания. Ведь лунки сверлить будет не кто-то, а сам рыбак. Чем легче и быстрее бур будет сверлить, тем приятней окажется и сам процесс рыбалки. Ведь она должна быть организована так, чтобы можно было отдохнуть и получить удовольствие, а не изнурить себя тяжелым трудом.

Преимущества ледобура под шуруповёрт

При сравнении ручного инструмента для сверления льда с ледобуром под шуруповёрт, последний выигрывает у механического по нескольким параметрам:

• Экономия времени и сил – поиск удачного места для лова займёт не так много времени и потребует гораздо меньших усилий, если к ледобуру присоединить шуруповёрт. Полезность инструмента особенно чувствуется при сверлении льда толщиной более 50-60 см.
• Простота использования – строго вертикальная установка инструмента и незначительные физические усилия – вот и всё, что требуется для создания лунок.
• Функциональность – используя разные шнеки для ледобура под шуруповёрт можно создавать лунки нужного размера во льду любого типа (сухом, влажном, плотном, рыхлом и т.д).
• Низкий уровень шума – инструмент работает достаточно тихо и сверление им лунок не отпугивает рыбу.
• Универсальность – шуруповёрт можно использовать не только для зимней рыбалки, но и по прямому назначению: для ремонта, строительства, бытовых нужд.

Есть у ледобуров с шуруповёртами и существенный недостаток: при сильных морозах (от -10) аккумулятор быстро разряжается и перестаёт запускать инструмент. По этой причине запасной аккумулятор всегда должен быть в наличии, и держать его рекомендуется в тёплом кармане.

Правила ухода за инструментом

Какой бы ледобур на основе шуруповёрта ни был сделан, чтобы он проработал максимально долго, важно правильно ухаживать за ним. Для этого стоит придерживаться следующих правил:. После окончания рыбалки бур протирается сухой тряпкой, даже если есть защитный слой краски

Для хранения инструмента используется специальный чехол из плотных тканевых материалов со специальными отверстиями для вентиляции. При длительном хранении в летний период изделие смазывается моторным маслом. Никогда с режущей кромки не сбивается налипший лёд или снег

После окончания рыбалки бур протирается сухой тряпкой, даже если есть защитный слой краски. Для хранения инструмента используется специальный чехол из плотных тканевых материалов со специальными отверстиями для вентиляции. При длительном хранении в летний период изделие смазывается моторным маслом. Никогда с режущей кромки не сбивается налипший лёд или снег

После окончания рыбалки бур протирается сухой тряпкой, даже если есть защитный слой краски. Для хранения инструмента используется специальный чехол из плотных тканевых материалов со специальными отверстиями для вентиляции. При длительном хранении в летний период изделие смазывается моторным маслом. Никогда с режущей кромки не сбивается налипший лёд или снег

Это приведёт к быстрому износу ножей. Если используется составной бур из нескольких элементов, регулярно смазываются места стыков моторным маслом

В случае расшатывания креплений, важно незамедлительно устранить проблему, чтобы не допустить окончательной поломки инструмента. В местах, где появляются царапины, может образовываться ржавчина. Поэтому при обнаружении таких эффектов их закрашивают краской

При сверлении лунки важно равномерно распределять нагрузку. Это позволит не перегрузить шуруповёрт и избежать его поломки

Поэтому при обнаружении таких эффектов их закрашивают краской

При сверлении лунки важно равномерно распределять нагрузку. Это позволит не перегрузить шуруповёрт и избежать его поломки

Это позволит не перегрузить шуруповёрт и избежать его поломки.

Как видно, изготовление ледобура своими руками достаточно простой процесс. Главное, грамотно подобрать переходник, шуруповёрт и режущую часть изделия. Соединив все компоненты в единую конструкцию, получится незаменимый помощник на зимней рыбалке. Такой инструмент позволит просверлить лунку во льду любой толщины за несколько минут.

Ледоруб из шуруповерта своими руками

Рыбаки смогли усовершенствовать ледобур, присоединив к нему шуруповерт. Просто они поняли, чего стоит трата драгоценного времени, тем более зимой.

Для изготовления необходимо иметь:

• Ледобур Mora (ручной).
• Переходник.
• Аккумуляторный шуруповерт.

Как правило, оптимальный размер лунки – это около 10-ти см.

Характеристики шуруповерта для ледобура

Ледобур – это инструмент, который способен облегчить условия зимней рыбалки и сделать ее более комфортной. Чтобы сверление лунок осуществлялось без проблем, необходимо подобрать соответствующий шуруповерт и, соответственно, аккумуляторный.

Характеристики инструмента

• Высокая мощность.
• Напряжение питания от 18 до 36 V.
• Крутящий момент 40/80 Нм.
• Емкость батареи 2,5-3 А/ч.

Для элементарной модернизации бура подойдут такие модели, как Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Подойдут так же и отечественные конструкции, типа Торнадо, Барнаул, Тонар.

Как подобрать шуруповерт

Как правило, рыболовы пробивают несколько лунок, а иногда и несколько десятков, так как зимняя рыбалка – это постоянный поиск мест стоянки рыбы. Поэтому, рыбалка превращается в тяжелый изнурительный труд, а это с удовольствием, получаемым от процесса рыбалки, сравнить никак нельзя.

Как подобрать аккумулятор

В основном, применяются два типа источника питания:

Никель – кадмиевый, который хорошо переносит минусовые температуры, но делает инструмент более тяжелым.

• Литий-ионный. Источник можно эксплуатировать при температуре -10ºС и при небольшой толщине льда. Несмотря на это, этот источник позволяет просверлить до 60 лунок, диаметром 10-16см. При более низких температурах, аккумулятор можно вытащить из устройства и положить во внутренний карман куртки.
• Никель — металлогидридная батарея – практически не используется в шуруповертах.

Желательно всегда брать с собой запасной аккумулятор и держать его в тепле.

Как делается переходник своими руками

Переходник или адаптер служит для того, чтобы соединить шуруповерт с остальной частью конструкции. Его можно приобрести в магазине, а можно изготовить самостоятельно.

Переходник имеет шестигранную форму и одной стороной зажимается в патроне шуруповерта. При этом, следует учитывать, чтобы соединение было надежным. Зажимается шестигранная часть с помощью специального ключа. Другая сторона переходника соединяется с буром. Для этого, в цилиндрической части нужно просверлить отверстие, после чего берется болт соответствующего размера и закрепляется шнек с переходником.

Не помешает ручка, с помощью которой можно удержать бур, что не позволит ему упасть в воду. Не следует делать шнек большого диаметра, поскольку это увеличивает нагрузку на шуруповерт, что приведет к быстрой разрядке аккумуляторной батареи. Оптимальный диаметр лунки 10-13см, что позволит ловить рыбу средней величины. Адаптер имеет следующие размеры: диаметр цилиндрической части 18мм, хвостовик имеет форму шестигранника, наличие упора обязательно.

Общие моменты

Для создания лунок пригодна только дрель-шуруповерт – повышенные нагрузки выдержит не любой двигатель. Аккумулятор следует брать не меньше 18 В – можно больше. Для зимней рыбалки пригодны только аккумуляторные модели. Момент кручения – максимальный, около 60-80 Нм, с емкостью от 3.5 до 4 Ач. Можно выбирать модели на 2 Ач с парой аккумуляторов, для начала работы нужно будет зарядить оба. Всегда смотрите на качество пластика – ему предстоит выдерживать значительные нагрузки. В последние годы стал все чаще использоваться универсальный инструмент, который представляет собой нечто среднее между строительным шуруповертом с ледобуром. Соединение шуруповертов со шнеками – оригинальное решение, которое позволяет получать автоматизированное многофункциональное устройство для бурения глыбы льда заданной толщины, любого структурного типа без приложения лишних усилий. Рынок предлагает рыболовам буры, которые уже приспособлены под шуруповерты. Минус решения – внушительная цена.

Некоторые умельцы научились создавать и проектировать автоматизированные типы ледобуров из простых отечественных моделей. Потребуются соответствующие знания и навыки – мало просто срезать рукоять, нужно понимать, как соединять шнек с электрическим инструментом, знать правила выбора последнего (модель малой мощности не справится с решением текущих задач).

Плюсы ледобуров с шуруповертами

Автоматизированные электрические ледобуры в сравнении с ручными моделями имеют ряд преимуществ. Главные:

Ну и последний момент – наличие передового оборудования для рыбной ловли это круто. Конкуренты, которые долбят пешней по старинке, будут смотреть на вас с завистью.

Минусы

У электрического инструмента есть свои слабые стороны, о которых лучше знать при покупке:

Поскольку плюсов у оборудования намного больше, чем минусов, оно пользуется высоким спросом.

Что учитывать при выборе

Чтобы ледобур с шуруповертом работал без сбоев, нужно с умом подойди к его выбору. Механизм должен соответствовать набору требований. Среди них:

Отдельного внимания заслуживает рукоять. Боковой пользоваться удобнее, чем обычной. Подержите оба варианта в руках – так станет понятнее, какой вам больше нравится.

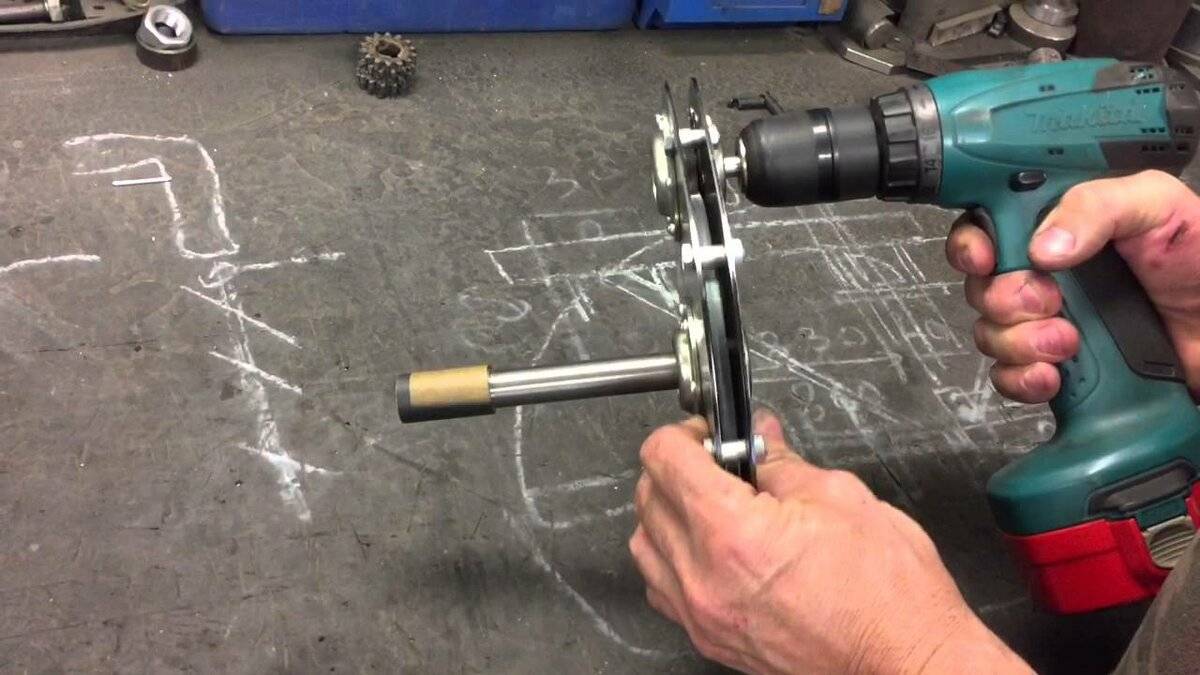

Редуктор для шуруповерта

Сначала появление, потом активное распространение электрического инструмента в разы ускорило и упростило решение многих задач по строительству, ремонту. Срок службы оборудования зависит от качества, своевременности обслуживания. Чаще всего выходит из строя редуктор шуруповерта. Этот узел представляет собой набор связанных шестеренок, которые собираются внутрь корпуса – картера. Этот корпус компактно размещает детали, защищает их от контакта с грязью, влагой, посторонними предметами, отвечает за слаженное функционирование без сбоев.

Моторизационная доработка

В этой части нашего повествования расскажем о переделке в ледобур триммера или бензопилы. Основные вопросы, которые возникают при этой работе – изготовление адаптера и подбор редуктора.

Ледобур из бензопилы нового типа, такого как выпускают компании Штиль, Хугсварна или китайские товарищи, требуют также изготовления дополнительной эргономической рукоятки. Наша старая дружба такой переделки не требует.

Переделка триммера в ледобур наиболее подходит для моделей со складывающейся штангой. Адаптер для соединения такого механизма со шнеком изготовить проще всего.

Каждая из моделей бензопилы или триммера требует своей доработки, поэтому нет одного универсального рецепта изготовления. Лучше всего найти опытного мастера и прийти к нему со своим инструментом и вместе с ним принять решение и начертить схему изготовления нужного адаптера.

Не менее важен для работы на зимней рыбалке редуктор для ледобура. С его помощью изменяются параметры вращения валов, уменьшая или увеличивая скорость. Это сильно влияет на качество и быстроту сверления лунок.

Если адаптер вытачивают специально, то редуктор подбирается от какого-то действующего механизма, например, от роликового конвейера.

Важной задачей является правильный выбор шнека для ледобура, желательно, чтобы он по направлению вращения совпадал с таковым у бензинового инструмента. Ледобур из бензопилы важно изготовить тщательно, учитывая малейшие нюансы, ведь переделка очень кропотлива и дорогостояща, да и готовое изделие будет использоваться долго. Важно сделать так, чтобы готовый инструмент был несложен в ремонте и обслуживании, детали были доступны и взаимозаменяемы

Важно сделать так, чтобы готовый инструмент был несложен в ремонте и обслуживании, детали были доступны и взаимозаменяемы

Ледобур из бензопилы важно изготовить тщательно, учитывая малейшие нюансы, ведь переделка очень кропотлива и дорогостояща, да и готовое изделие будет использоваться долго. Важно сделать так, чтобы готовый инструмент был несложен в ремонте и обслуживании, детали были доступны и взаимозаменяемы

Назначение, конструкции, особенности адаптеров

Назначение описываемого устройства — передать вращение с электроинструмента на ледобур. Многие промышленно изготовленные адаптеры сразу сделаны с ручкой, для более надёжного удержания инструмента в процессе использования. Конструкции переходников бывают разными. Простейший переходник представляет собой металлическую втулку, одним концом закрепляемую на шнек ледобура, а на другом имеющую шестигранный хвостовик для фиксации в патроне электроинструмента. С подобной конструкцией часто используется предохранительная шайба (или пластина), которая, не позволяет шнековой части бура уйти под лёд, если хвостовик вдруг выскочит из патрона,

Немного более сложный адаптер для ледобура под шуруповёрт, например, модель АШ-400, предназначенное для барнаульских буров «Тонар», представляет собой фактически тот же простейший переходник. С одной стороны устройство прикрепляется к шнековой части бура, с другой имеет шестигранник для крепления в патрон шуруповёрта. Отличием является наличие ручки, которая не только позволяет удерживать всю конструкцию при сверлении, но и выступает ограничительным элементом, помогающим не потерять шнек при внезапном выскальзывании шестигранника из патрона. Цена этого адаптера — 900–1000 рублей.

Использование устройства предполагает выполнение нескольких простых шагов:

1. Болт, соединяющий две части бура, откручивается.
2. Вместо верхней части бура с рукоятками к шнеку монтируется адаптер.
3. Шестигранный хвостовик зажимается в патрон шуруповёрта (или гайковёрта).

Ледобур с электрическим приводом готов к работе. После использования или если нужно вновь перейти к ручному бурению, демонтаж адаптера производят в обратном порядке. Для ледобуров «Тонар» выпускается также адаптер АШ-800, основным отличием которого является возможность регулировать глубину бурения (что может оказаться полезным для северных регионов, где толщина льда часто больше, чем шнековая часть ледобура). Цена этой модели практически не отличается от стоимости адаптера АШ-400. Для ледобуров серии Iceberg выпускается переходник АШ-05, принципиальное отличие которого — диаметр выходного вала, равный 22 мм.

Адаптер «Icebite», в конструкции которого применён планетарный редуктор, увеличивает крутящий момент в 3,2 раза. Устройство весит меньше полутора килограмм вместе с рукоятками. С помощью переходников монтируется практически на любой вид современных ледобуров — Heinola, Rapala, Lazer, Nero, Mora, ленинградские или «Тонар». Корпус и элементы редуктора металлические. Самое главное — адаптер с редуктором позволяет использовать для бурения льда бытовые шуруповёрты, а этот инструмент сегодня есть практически у каждого. Цена такого устройства 4,5-4,8 тыс. рублей.

Более простым и, как следствие, доступным, оказывается применение понижающего редуктора. Скорость вращения шнека, конечно, уменьшается, однако снижается и нагрузка на инструмент. За счёт увеличения момента остаётся возможность применять шуруповёрты не самой большой мощности, да и сама конструкция редуктора проще. Геометрические размеры редуктора не позволят ледобуру провалиться под лёд. Собрать такого рода адаптер для ледобура под шуруповёрт можно самостоятельно, но есть они и в продаже. Цена шестерёнчатого редуктора, оборудованного ручками для удержания при работе, составляет 3–3,5 тыс. рублей.

Сделать мотобур из триммера в разы проще, чем могло бы показаться на первый взгляд. Все работы можно выполнить самостоятельно из подручных средств, купив определенное количество запчастей. Давайте изучим порядок изготовления агрегата в домашних условиях более подробно.

Рекомендации по использованию и уходу за электроледобуром

Чтобы оборудование прослужило вам верой и правдой как можно дольше, следует относиться к нему бережно, и следовать некоторым простым правилам:

1. Избегайте перегрева электродвигателя. Особенно это касается дешевых или кустарных образцов. Если ощущаете, что температура корпуса сильно поднялась, лучше дать оборудованию отдохнуть, даже если оно рассчитано на такие нагрузки.
2. Крепко держите электробур руками во время бурения, равномерно распределяя нагрузку. Это также увеличит срок его эксплуатации.
3. Нужно просушивать устройство после возвращения с рыбалки. Ни в коем случае не упаковывайте его в целлофан или иные контейнеры до полного высыхания.
4. В летний период «отдыха», нужно смазывать рабочие поверхности ледобура смазочными материалами.
5. Следите за состоянием режущих кромок, и затачивайте их при необходимости. Это уменьшит нагрузку и на прибор и на руки.

В заключение стоит отметить, что электрический аккумуляторный бур необходим в первую очередь рыболовам, которые не представляют свою жизнь без льда, снега и множества насверленных лунок. Если планируется 5-10 рыбалок за зиму, то хватит и обычного ручного инструмента, — и для здоровья полезно и бюджет сбережет.
