Каяк своими руками

Устройство замка между секциями байдарки

I — наружный замок на секции Л; II — внутренний замок на секции Б.
Показан момент отметки сверлом правильного положения полосы 2 относительно секции Б и замка в целом; замок I приклепан.
1 — прокладка («узкая» полоса); 2 — полоса замка; 3 — заклепка, алюминий Ø5; 4 — шайба (прокладка); 5 — обклейка стеклотканью; 6 — переборка.

Замок крышки-палубы1 — край крышки; 2 — верхняя кромка борта; 3 — плоская пружина; 4 — фиксирующий штифт на конце пружины, входящий в отверстие в борту; 5 — заклепка.

Достоинством рекомендуемой конструкции замка является то, что нагрузка, приходящаяся на него, равномерно разнесена по всему соединению, а замки практически не увеличивают габаритов секций.

Полосы для замков вырезаются из листа легкого сплава толщиной 2 мм, тщательно рихтуются и после удаления заусениц подгоняются одна к другой (попарно). Сначала устанавливается и приклепывается к переборке наружный замок (I на эскизе). Затем в паз — под выступающий край пластины 2 заводится пластина 2 от внутреннего замка II смежной секции. Первая секция (А) ставится вертикально — замком I вверх, а к ней двумя болтами крепится смежная секция (Б). Теперь изнутри секции Б надо просверлить через переборку два отверстия так, чтобы они пришлись на концы пластины 2 замка II.

Верхняя секция Б отсоединяется. На снятую пластину 2 укладывается пластина 1 замка II и обе детали сверлятся насквозь по отметкам, сделанным через переборку. После этого замок II устанавливается на переборку секции Б и крепится двумя винтами через имеющиеся отверстия. Теперь нужно проверить правильность стыкования секций и, если все в порядке, можно рассверливать остальные отверстия и приклепывать замок II.

Изнутри секции под закладную головку заклепок ставятся дюралевые шайбы или тонкие полосы. После проверки качества клепки углы переборок оклеиваются полосками стеклоткани в два-три слоя.

Проверяя работу замка, при необходимости расширяют паз шабером или подпиливают кромки.

Что лучше: купить каяк или сделать самому?

Если средства позволяют, то лучше его купить. К сожалению не все рыболовы способны на это из-за отсутствия средств. Многие из них приступают к самостоятельному изготовлению чисто из интереса. Кроме того, что лодка обойдется дешевле, это занятно, да и появляется чувство гордости за свои дела. И хотя потребуется немало средств и времени, все же это вполне реальное и осуществимое занятие. Самостоятельное изготовление всегда связано с рядом преимуществ. Кроме того, что это очень интересно и поучительно, всегда можно рассчитывать на получение качественного изделия, отвечающего тем требованиям, которые заявлены. Задача сильно упрощается еще и тем, что не трудно найти нужную схему, необходимый материал, а также обзавестись необходимым инструментом.

Закупка материалов

Великолепного качества, в масштабе 1 к 1. Останется только раскатать на фанерных листах и сделать перенос деталей.

Имеется возможность приобрести и остальные комплектующие на сайте этой компании, но откровенно говоря, цены у них не померные и для экономии можно попробовать найти материалы у отечественных компаний.

Фанера

В спецификации указано, что фанера должна быть «морская» размера только 2240 на 1220 миллиметров. К сожалению, в обычных строительных магазинах и торговых точках данный вид фанерных листов приобрести практически невозможно.

Приобрести можно через интернет, торговлей занимается компания Пенрус.

Для строительства идеально подойдут 2 варианта:

1. «Амесклао» китайского производства.
2. «Лауро Вермельо» бразильского изготовления.

Из эстетических соображений воспользуемся цветовой расцветкой «Жатоба».

Как показала практика, фанера производства Бразилии оказалась по качеству намного лучше, нежели китайский материал. Отличается равномерной толщиной по всей плоскости, обладает хорошей жесткостью и отсутствием сучков.

Стеклоткань

Проект предусматривает использование стеклоткани с удельным весом 130 грамм на метр квадратный, однако широко представленные производители не предусматривают выпуска такого формата материала.

В идеале следует приобретать ровно упакованные отрезки, так как упаковка в пачки приводит к образованию деформаций и сгибов, с которыми впоследствии могут возникнуть проблемы при покрытии смолой.

Смола эпоксидная

• Фанера «Амесклао» 1шт.
• Фанера «Лауро Вермельо» 1шт.
• Э-З-200 стеклоткань 20 метров.
• Аэросил А300 120 грамм.
• Отвердитель 5 килограмм.
• Смола 10 килограмм.
• Лак 1.5 литра Marshal Protex Yat Vernik.
• Разбавитель 0.5 литра Marshal.

Купить каяк или сделать своими руками?

Самый простой вариант – это купить уже готовый каяк, но многие люди предпочитают изготавливать его своими руками. Такой способ тоже потребует не мало финансовых затрат, а также затрат свободного времени и определенного навыка, но он не настолько сложный, как это может показаться на первый взгляд.

Этот процесс многие люди находятся довольно интересным, к тому же самостоятельное изготовление позволяет быть уверенным в качестве плавательного средства и учитывать индивидуальные требования к лодке. На сегодняшний день существует множество схем и мануалов, которые в значительной степени упрощают данный процесс.

Придаем лодке форму и проклеиваем

Смолой с наполнителем производится забивка швов изнутри лодки и проклейка.

В качестве наполнителя рекомендуют использовать древесную пыль, но в случае отсутствия таковой можно воспользоваться аэросилом и тиксотропной добавкой для смолы.

В оригинале рекомендуется всё же пыль древесная.

Далее производим обработку наружного борта и закругление швов, а так же подгонку нижних и боковых частей корпуса так как они будут составными из-за того что листы фанеры короче чем длинна лодки.

Проект предусматривает соединение на ус, однако можно сделать и встык, но это приведёт к утолщению шва.

Далее после всех проделанных операций можно приступить к раскройке стекловолокна по размерам и пропитке пред оклейкой.

Сборка палубных реек в оригинале предусматривает использование кедровых пород дерева. Так как данный материал найти практически невозможно, поэтому можно использовать оставшуюся фанеру после распила деталей.

Для временного крепления можно использовать клеевой пистолет.

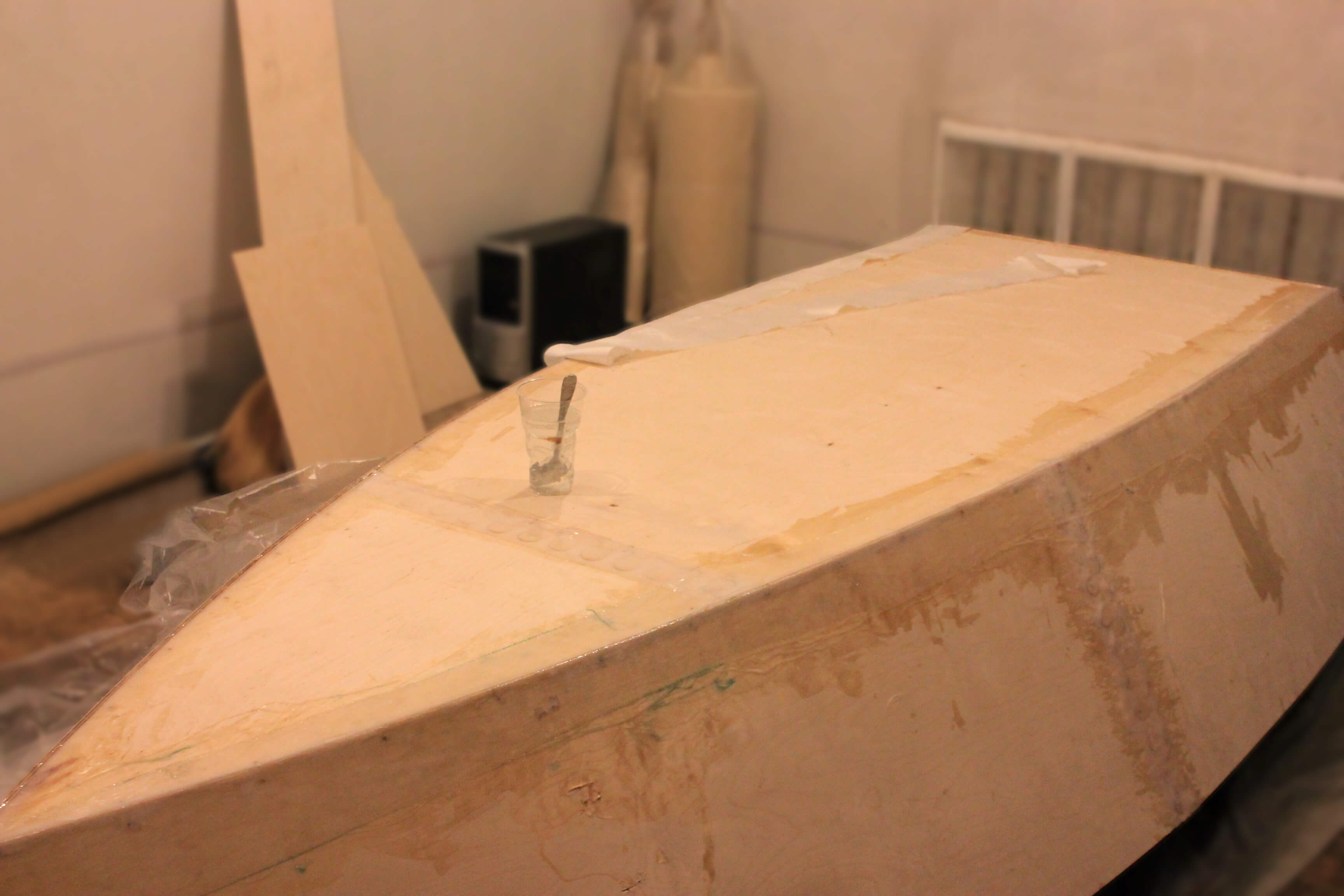

После всех вышеперечисленных операций можно приступать к оклейке стеклотканью снаружи и изнутри. Когда оклейка окончена и клей застыл, приступаем к монтажу пяточных упоров.

Сделать их можно используя мебельные винты, а к корпусу приклеить.

Необходимость каяка для рыбака

Каяки необходимы рыболовам для преодоления водных преград или ловли добычи с них, при этом они стабильно пользуются популярностью в отличие от многих других аналогов.

Это обусловлено целым рядом преимуществ, основные их положительные стороны рассматриваются ниже:

1. Удобство эксплуатации. В такой лодке не только удобно сидеть, но также перемещаться внутри нее, залезать в воду или вылезать из нее.
2. Устойчивость лодки бывает очень полезной при выуживании крупной добычи, риск перевернуть судно минимален.
3. Отсутствие необходимости вычерпывать воду, которая попадает внутрь лодки, поскольку она устранится самостоятельно через отверстия, расположенные в поверхности дна.
4. Грамотно выбранная или спроектированная модель не затонет даже в том случае, если она случайным образом перевернется.
5. Высокий уровень мобильности: транспортировка сразу двух лодок без труда осуществляется при наличии личного автомобиля. Это никак не скажется на аэродинамике, поэтому перемещаться к месту рыбалки можно с привычной скоростью.
6. Удобство хранения. Для этих целей можно использовать гаражное помещение, в котором лодка размещается в подвешенном состоянии, что не потребует большого количества свободного пространства.

Схема разбивки на секции и теоретический чертеж байдарки

Е — дополнительный отсек для сборки одноместной байдарки.

Плазовая таблица

На приводимом эскизе и в таблице для примера приведены размеры секции моей трехместной байдарки, удовлетворяющие рассмотренным условиям. Обводы ее в принципе мало отличаются от обводов «Салюта».

Изготовление формовочных моделей. Наиболее трудоемкая работа — изготовление моделей (болванов или пуансонов), по которым выклеиваются секции корпуса. Я делал болваны армоцементными на деревянном каркасе из двух торцевых выпиленных по плазу стенок (δ=6 мм) и продольных реек 10х30, подкрепленном подкосами. Поверх реек крепил гвоздями, слой толя и слой арматуры — металлической сетки с ячейкой 5×5. Очертания палубы в плане задавались выпиленными из доски продольными лекалами, на которые и ставился каркас.

Что собой представляет каяк

Промышленные предприятия, которые выпускают каяки, взяли за основу плавсредства, используемые народами Севера. Лодки были усовершенствованы, и теперь рыбаки могут приобрести туристическую версию.

По своим характеристикам судно отличается от надувных, алюминиевых и пластиковых лодок. Для его изготовления используется технология литья. Корпус напоминает капсулу закрытого типа, она защищена от проникновения воды. Часто компании используют для выпуска каяков полиэтилен, состоящей из 3 слоев. Такой материал обладает положительной плавучестью. Это гарантирует, что плавсредства никогда не утонут.

В каяке можно перевозить груз небольшого размера, для его транспортировки сделаны багажные камеры. Чтобы рыбак не уставал, производители оборудуют плавсредства упорами для ног. Весла крепятся по бокам с помощью фиксаторов, поэтому их можно отпустить, дав отдых рукам.

В магазине выбираем рыболовный каяк, обращая внимание на его габариты. На скоростные показатели и маневренность оказывают влияние длина и ширина

Чем больше судно, тем оно быстрее. При уменьшении размеров снижается его устойчивость на воде.

В магазине можно приобрести надувной каяк для рыбалки. Если планируется рыбная ловля на небольших каналах, реках и маленьких озерах, можно выбрать каяк длиной от 3,5 до 3,7 м.

Каяк используется не только для туризма, но и для охоты и рыбалки, для моря подходят модели длиной более 4 м с высокой посадкой. Дело в том, что короткие суда не рассчитаны на большую волну. При сильном боковом ветре их устойчивость по курсу снизится, а скорость передвижения будет маленькой.

Чем больше водоем, тем длиннее должен быть каяк. Ширина плавсредства подбирается индивидуально, она зависит от физической формы рыбака и его веса. Важным параметром является грузоподъемность. Она определяется по следующей формуле: вес каякера плюс 40 кг.

Необходимые материалы

Для того чтобы провести работы, вам понадобится определенный набор комплектующих. Чтобы рассчитать их количество, нужно иметь под рукой чертежи байдарки из фанеры – своими руками сделать их сложно без наличия знаний в этой сфере, лучше купить готовый проект. Многие компании продают схемы с выкройками в натуральную величину, что очень удобно при работе и экономит очень много времени и сил.

Что касается материалов, то нужно следующее:

Фанера
Необходимо 3 листа размером 2440х1220 мм и толщиной 4 мм. Для работы подойдет только продукция высшего сорта без сучков и других изъянов. В идеале лучше использовать специальную морскую фанеру, она продается далеко не везде, но подходит для создания судов лучше всего, поэтому высокая цена не должна быть препятствием, лучше взять именно этот вариант
Стеклоткань
Необходим материал плотностью 130 гр/м2, он продается в рулонах разной длины. В среднем уходит от 15 до 20 погонных метров

Важно, чтобы стеклоткань была качественной, без изъянов и повреждений на поверхности
Эпоксидная смола
Для укрепления конструкции, повышения ее прочности и защиты от влаги используется эпоксидная смола, ее надо примерно 10 кг. Естественно, нужен и отвердитель, его количество зависит от пропорции, в которой смешиваются компоненты

Нужно всегда брать отвердитель с небольшим запасом, так как чаще всего его уходит на 10-15% больше нормы
Лак
В продаже есть специальные яхтные лаки, которые отлично противостоят как пресной, так и соленой воде и сохраняют свои свойства на протяжении длительного периода времени. Также не забудьте о приобретении растворителя, иногда лак нуждается в разбавлении, а также необходимо мыть руки и инструмент после окончания работ

Современным вариантом стяжек являются пластиковые хомуты – они надежны и стоят немного

Фото каноэ – процесс постройки:

Для изготовления каноэ собственными силами нужно иметь сухое отапливаемое помещение площадью, достаточной для сборки каркаса выбранных вами размерений, чертеж лодки и материалы для стапеля, набора и обшивки корпуса.

Пользуясь таблицей плазовых ординат необходимо вычертить в натуральную величину шпангоуты-лекала и штевни. С помощью копирки, подкладываемой под чертеж, их контуры переносят на фанеру толщиной 15 мм. Чертеж и копирку прикрепляют к фанере мелкими гвоздиками.

Шпангоуты выпиливают электролобзиком по контуру. Одинаковые по форме шпангоуты вычерчивают, используя как шаблон первый из них.

Внутри шпангоутов-лекал выпиливают фанеру так, чтобы шпангоуты можно было плотно надеть на несущие балки стапеля, где их точно выставляют по месту и фиксируют деревянными накладками на гвоздях или шурупах.

Чтобы доработать наружные контуры одинаковых по форме шпангоутов, их шкантами скрепляют вместе и в таком положении прижимают к верстаку. Следы от пилки лобзика удаляют ленточно-шлифовальной машинкой.

Штевни устанавливают в нужное положение, сверяясь с чертежом, и прикрепляют к стапелю прочными фанерными накладками на шурупах. Киль и оба привальных бруса раскладывают в вырезы шпангоутов и отрезают до нужной длины, не соединяя их со штевнями и поперечным набором.

Киль (представляющий собой планку) рубанком прострагивают с концов так, чтобы он по ширине точно сопрягался со штевнями. Эту работу выполняют, временно скрепив детали на шкантах. Окончательно их соединяют на стапеле.

Привальные брусья при укладке в вырезы шпангоутов надежно скрепляют мебельными уголками на шурупах. При разборке каркаса их придется удалять, поэтому в брус заворачивают только по одному шурупу на каждый шпангоут.

С помощью вспомогательной скобы, вырезанной из куска фанеры и обрезка деревянного бруска, концы привальных брусьев сводят к штевням и размечают по линиям соединения «на ус».

Обрезку по плоскости соединения производят мелкозубой пилой.

Определяющий форму наружной оболочки лодки каркас образуют сосновые рейки-стрингеры. Их раскладывают по вырезам шпангоутов и временно крепят шкантами. Со штевнями их соединяют, как показано на фото 12.

Стрингеры притягивают на место, скручивая пропущенную через высверленные в штевнях отверстия тонкую проволоку. Воротком может служить большой гвоздь. От перемещения по штевню стрингеры фиксируются деревянным шкантом.

Клей на основе эпоксидной смолы делают по рецепту, указанному на упаковке, и обязательно с пластификатором. Главное, чтобы было обеспечено прочное склеивание штевней с килем и привальными брусьями. Это соединение усиливают латунными шурупами. Головки шурупов утапливают.

После приклейки привальных брусьев, киля и фиксации стрингеров весь набор обрабатывают шлифовальной машинкой с лентой зернистостью 60 так, чтобы его наружная поверхность соответствовала поверхности будущего корпуса.

В подготовленном к обклейке фанерой и (или) шпоном наборе все элементы, не подлежащие соединению с корпусом каноэ, укрывают полиэтиленовой пленкой или клейкой лентой. Это делают для того, чтобы к ним не приклеилась наружная оболочка. ( www.vodnyimir.ru)

Об основной части работы — выклейке корпуса каноэ читайте на следующей странице.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Необходимость каяка для рыбака

Каяки необходимы рыболовам для преодоления водных преград или ловли добычи с них, при этом они стабильно пользуются популярностью в отличие от многих других аналогов.

Это обусловлено целым рядом преимуществ, основные их положительные стороны рассматриваются ниже:

1. Удобство эксплуатации. В такой лодке не только удобно сидеть, но также перемещаться внутри нее, залезать в воду или вылезать из нее.
2. Устойчивость лодки бывает очень полезной при выуживании крупной добычи, риск перевернуть судно минимален.
3. Отсутствие необходимости вычерпывать воду, которая попадает внутрь лодки, поскольку она устранится самостоятельно через отверстия, расположенные в поверхности дна.
4. Грамотно выбранная или спроектированная модель не затонет даже в том случае, если она случайным образом перевернется.
5. Высокий уровень мобильности: транспортировка сразу двух лодок без труда осуществляется при наличии личного автомобиля. Это никак не скажется на аэродинамике, поэтому перемещаться к месту рыбалки можно с привычной скоростью.
6. Удобство хранения. Для этих целей можно использовать гаражное помещение, в котором лодка размещается в подвешенном состоянии, что не потребует большого количества свободного пространства.

Необходимость каяка для рыбака

Лодки нужны рыболовам, чтобы перемещаться по водоемам в поисках перспективных мест, а также ловли рыбы, из этих плавсредств. Наличие лодки делает процесс рыбалки более динамичным и результативным. Это связано с тем, что расширяется акватория рыбалки и становятся доступными самые недоступные участки водоема. Каяки пользуются гораздо большей популярностью среди рыболовов, по сравнению с другими видами подобных плавсредств, благодаря лучшим техническим характеристикам.

Это связано с целым рядом достоинств, о которых имеет смысл поговорить. Например:

1. Они удобные в эксплуатации, что связано с безопасностью как нахождения в лодке, так и при перемещении внутри нее.
2. Устойчивость лодки играет очень важную роль, особенно, когда нужно вытащить из воды крупный экземпляр или покинуть лодку, переместившись в воду. В любой момент можно так же легко залезть в лодку из воды.
3. Из нее не нужно вычерпывать воду, поскольку она сама вытечет из лодки через отверстия, которые расположены выше уровня дна.
4. Правильно сделанная конструкция, никогда не затонет, даже если она и перевернется по каким-то причинам, благодаря наличию специальных перегородок.
5. Каяк легко транспортировать на любые расстояния, поскольку он не влияет на аэродинамические свойства автомобиля.
6. Это плавсредство не требует особых условий для хранения. Его достаточно подвесить, как можно выше в гараже или другом помещении.

Втрой вариант байдарки

Чертежи это байдарки отличаются от предыдущей.

Первым делом также нужно выпилить все детали. Облегчив себе труд, изначально стягиваем все детали хомутами и смазываем швы эпоксидной смолой.

Чтобы избежать протекания эпоксидной смолы, вместо стекловолокна применим скотч.

Когда смола остынет скотч отклеиваем, также убираем хомуты. Швы снаружи тоже нужно замазать эпоксидной смолой.

Для изготовления этой модели байдарки хватило двух листов фанеры. Испытания байдарки показали, что такая байдарка более устойчива чем первая модель и ей легче управлять.

Как видите нет ничего невозможного, стоить только захотеть и байдарка сделанная своими руками это не мечта, а вполне доступная реальность.

Что лучше: купить каяк или сделать самому?

Если средства позволяют, то лучше его купить. К сожалению не все рыболовы способны на это из-за отсутствия средств. Многие из них приступают к самостоятельному изготовлению чисто из интереса. Кроме того, что лодка обойдется дешевле, это занятно, да и появляется чувство гордости за свои дела. И хотя потребуется немало средств и времени, все же это вполне реальное и осуществимое занятие. Самостоятельное изготовление всегда связано с рядом преимуществ. Кроме того, что это очень интересно и поучительно, всегда можно рассчитывать на получение качественного изделия, отвечающего тем требованиям, которые заявлены. Задача сильно упрощается еще и тем, что не трудно найти нужную схему, необходимый материал, а также обзавестись необходимым инструментом.

Как сделать каяк из фанеры своими руками

Для сборки каяка из фанеры понадобятся чертежи, которые можно сделать самостоятельно либо найти в интернете. Кроме того, потребуются такие инструменты, как дрель, шуруповерт, лобзик, кусачки, шлифовальная машина, пассатижи. Каяк можно делать из четырех листов фанеры толщиной 3 миллиметра. Для герметизации корпуса в данном случае применяется эпоксидная смола, для крепления его элементов – вязальный пруток, для увеличения прочности швов – стекловолокно. Для того чтобы лодка не разбухала и не теряла форму в воде, ее покрывают гидростойким лаком.

Борта каяка собираются из фанерных полос длиной 2,8 метра и шириной 75 сантиметров, поэтому изначально листы фанеры нужно раскроить на такие полосы. После этого для обеспечения плотных стыков шлифовальной машиной снимают угловую фаску и собирают полосы в панель, проклеивая стыки эпоксидной смолой. Потом поверхность швов покрывается стекловолокном, промазанным эпоксидкой, и скобами фиксируются все места соединений. Для того чтобы склеивание получилось более качественным, на верх всей конструкции можно положить тяжелый груз и оставить его до тех пор, пока клей не высохнет.

Как сделать каяк своими руками

Рыбаков часто интересует, как сделать байдарку самому. Строительство плавсредства начинается с покупки материалов. Понадобятся следующие инструменты:

• электролобзик;
• шлифовальная машина;
• шуруповерт и дрель;
• строительный фен;
• кусачки;
• плоскогубцы.

Для того чтобы сделать рыбацкий каяк своими руками, потребуются 4 листа фанеры, нож и шпатель. Для покрытия корпуса подходят стекловолокно или полиэтиленовые пленки.

Чертежи и схемы

Ускорить строительство помогут схемы. Их можно сделать самостоятельно, но лучше использовать готовые чертежи шпангоутов байдарок.

Можно по схеме сделать каяк для рыбалки своими руками из пенопласта, фанеры или других материалов. Из дерева выдалбливают каноэ, домашних стройматериалов достаточно для выполнения работы

Осуществляя сборку, следует уделить внимание стыкам и швам

Материалы

Для изготовления каяка потребуется фанера, эпоксидная смола и стеклоткань. Прочность судна зависит от качества используемых материалов, поэтому нужно покупать листы фанеры без сучков и других дефектов.

Стеклоткань должна иметь удельный вес от 130 до 200 г/м². Для склеивания стоит брать отрезы материала без изгибов. Если они будут, то покрыть судно эпоксидной смолой будет сложнее.

Для изготовления каяка требуется 10 кг эпоксидной смолы. Этого количества хватит, чтобы покрыть поверхность изделия на 1 раз. Лучше всего приобрести «Этал-370». Будет нужен и отвердитель, для этой цели подходит «Этал-47 F5».

Порядок выполнения работ

Лучше всего строить судно в гараже, процесс можно разделить на следующие технологические этапы:

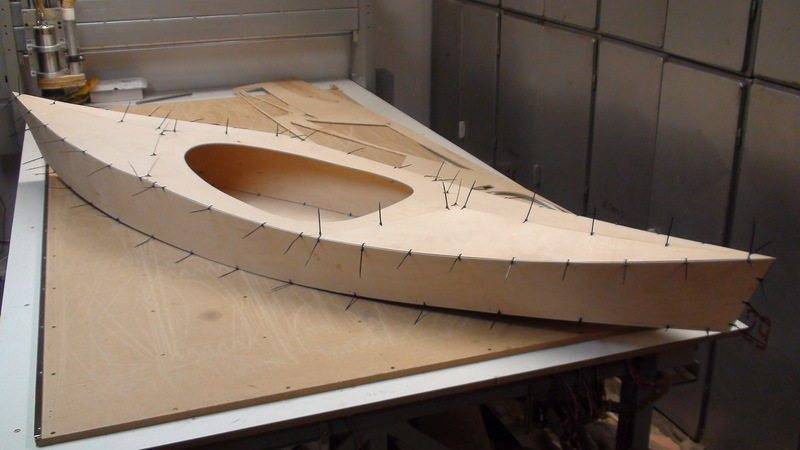

1. Нанесение разметки и выпиливание элементов каяка. Для ускорения процесса строительства используют электрический лобзик.
2. Сборка деталей на малярную ленту.
3. Фиксация деков и нижней части изделия.
4. Соединение частей конструкции в единое целое. При необходимости выполняется подгонка элементов друг к другу.
5. Изнутри детали покрывают эпоксидной смолой.
6. В нижней части лодки делают отсек, состоящий из нескольких перегородок. Он сделает судно непотопляемым. Все элементы также покрывают эпоксидным материалом.
7. Еще раз выполняют подгонку нижней части лодки и деки, между ними не должно быть зазоров. После этого приступают к склеиванию всех элементов, места стыков покрывают эпоксидной смолой.
8. Устройство люка.
9. Конструкцию покрывают стеклотканью.

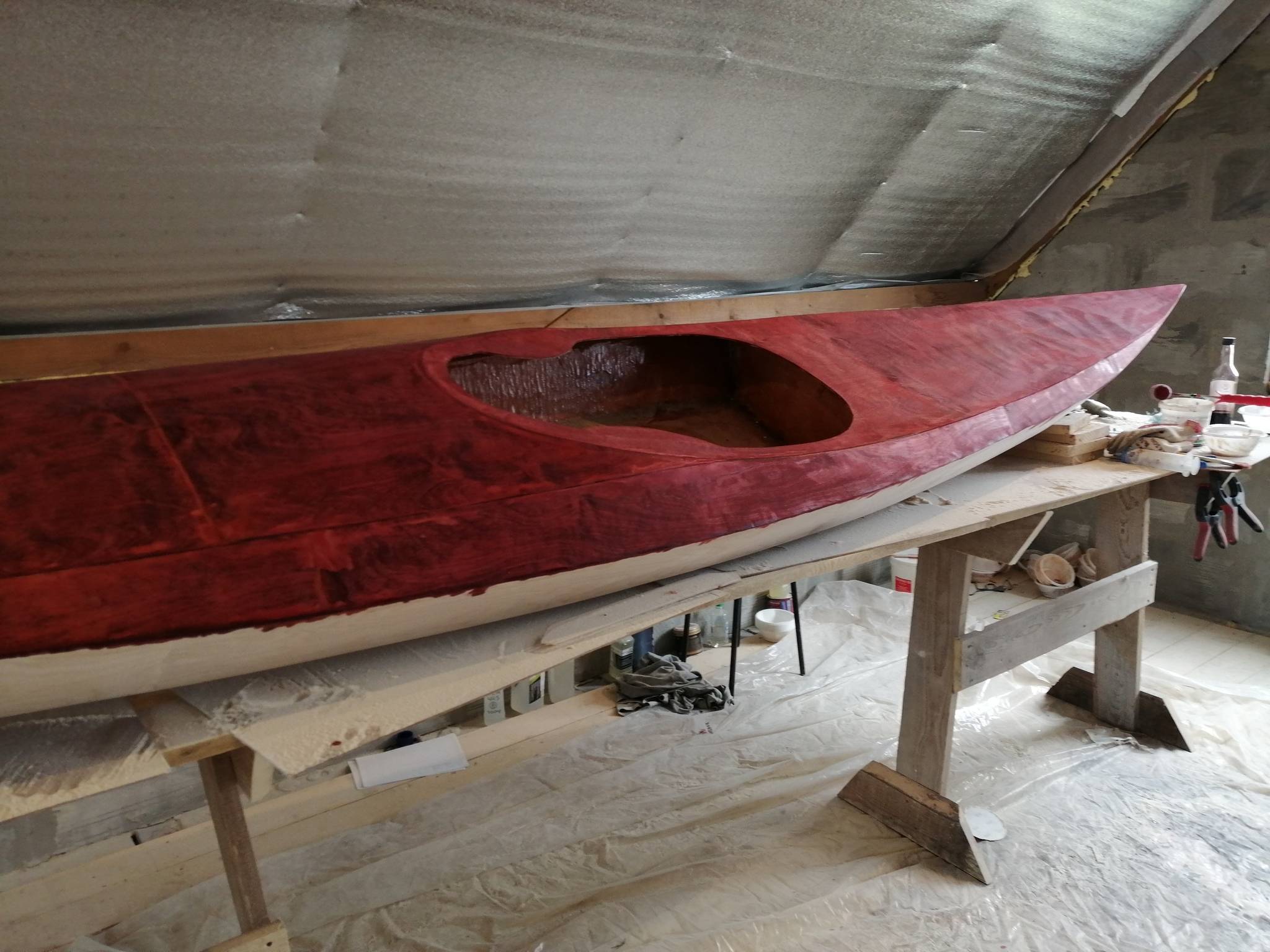

После застывания эпоксидной смолы поверхность каяка шлифуют, а потом окрашивают в выбранный цвет.
