Эхолот Humminbird PiranhaMAX 215
РУСИФИЦИРОВАНPiranhaMAX 215 – недорогой двухлучевой эхолот. Прямая замена PiranhaMAX 15, без явных отличий. Как и PiranhaMAX 15 новые эхолоты отличаются четкими экранами повышенного разрешения, новыми датчиками и усовершенствованной технологией обработки сигнала. Теперь эхолот покажет Вам рыбу даже в водорослях или под термоклином.
Высококонтрастный экран: 4 уровня серого цвета, разрешение 160×132 точек, размер экрана 9,8 см по диагонали. Максимальная глубина – до 185 метров. Два луча — 20 и 60 градусов. Комплектуется датчиком для установки на транец лодки со встроенным датчиком температуры. Внешнее питание — 12 Вольт (в комплект не входит).
Особенности:
- дисплей высокого разрешения размером 3 7/8», 160×132;
- матрица с 4-мя градациями серого, реалистично отображающая подводное пространство, рыбу и структуру дна;
- двухлучевой сонар с лучами 20° и 60° и глубиной эхолокации 200 метров;
- отображение рыбы под лодкой в виде закрашенных символов и рыбы вокруг лодки в виде контуров;
- простое управление с полный набором дополнительных функций;
- возможность измерения температуры воды;
- ультракомпактное крепление.
Комплектация:
- эхолот PiranhaMAX 215;
- двухлучевой датчик для установки на транец с датчиком температуры воды и кабелем;
- кабель питания;
- кронштейн для установки датчика на транец лодки;
- подставка эхолота;
- крепеж;
- описание на русском языке.
| Технические характеристики | |
| Тип излучателя | 2 луча: 60° и 20? |
| Рабочая частота сигнала, кГц | 83 и 200 |
| Максимальная глубина эхолокации, м. | 200 |
| Боковой обзор | |
| Переднее сканирование / макс. расстояние,м | |
| Функция измерения скорости и температуры | измерение температуры воды |
| Тип экрана | черно-белый, 4 градации серого |
| Размер экрана (высота х ширина), пикс. | 160×132 |
| Размер экрана (высота х ширина), см | диагональ 3 7/8» |
| Подсветка экрана | есть, 3 уровня |
| Функция определения местоположения рыбы (справа, слева или под судном) | есть |
| Функция отображения структуры дна | |
| Функция увеличения изображения (Zoom/Split Screen Zoom) | |
| Определение размера и глубины рыбы | есть |
| Определение расстояния до рыбы | есть |
| Определение размера рыбы, размеров | |
| Сигнал обнаружения рыбы | есть |
| Сигнал о достижении заданной глубины, сигнал о мели | есть |
| Водонепроницаемость | есть |
| Габариты прибора (высота х ширина х толщина), см | |
| Вес прибора, г. | |
| Питание, В | 10-20 |
| Выходная мощность, Вт | 100 |
| Магнитный компас | |
| Режим 3D (Трехмерное изображение) | |
| Возможность подключения беспроводных датчиков | |
| Определение пройденного пути (Triplog) | |
| Дополнительные функции: |
Наиболее популярные модели
У рыболовов на основе практического опыта сформировался определенный рейтинг эхолотов «Humminbird» по популярности.
Рассмотрим его вкратце и найдем объяснение высокому спросу.
Эхолот Humminbird Piranhamax 160
Этот недорогой вариант имеет 4-дюймовый монитор и возможность сканировать 180-метровую глубину. Средний показатель мощности сонара равен 100 ватт, пиковый показатель – 800 ватт.
Данная модель производится в двух вариантах: в обычном, а также в удобном портативном. Аналогичный функционал характерен модели humminbird piranhamax 197c (диагональ экрана 3,5 дюйма, охват территории 120 градусов) и модели Humminbird PiranhaMAX 215 (цветовая градация имеет 4 серых оттенка), которые позволяют увидеть рыбу даже в водорослях. Но стоит подчеркнуть, что по функциональным возможностям описываемый эхолот недалеко ушел от модели humminbird 150.
Модель Humminbird Piranhamax 175x
Двухлучевой датчик эхолота humminbird работает на разных частотах. На небольшой частоте можно просканировать глубину до 180 метров, на большой частоте можно получить четкую прорисовку изображения.
Картинка на экране эхолота производится в 16-ти серых оттенках. Высокая чувствительность прибора позволяет выделить рыбу и показать ее на дисплее спец. значком.
Эхолот Humminbird Piranhamax 180
Прибор имеет сходство со спец. моделью humminbird piranhamax 170. Однако отличается наличием 3-х дюймового датчика, что делает прибор более совершенным в воспроизведении картинки. В охват попадает зона на участке в 90 градусов.
Эхолот Humminbird PiranhaMAX 220
Является улучшенной моделью серии, простая настройка дает четкое картографическое изображение в 8-ми тонах серого цвета при двухлучевом сканировании дна.
Трехлучевое сканирование характерно этой модели и модели Humminbird PiranhaMAX 240. Оно позволяет обследовать большую территорию дна.
Эхолот Humminbird PiranhaMAX 4
Модель отличается самыми сильными показателями в серии HELIX. В сравнении с более ранними моделями PiranhaMAX, в данном варианте произошло увеличение монитора на 20%, увеличение разрешения на 70% при наличии 2-х лучей.
Humminbird PiranhaMAX 4
Столь продвинутые характеристики уже успели оценить очень многие рыболовы, о чем свидетельствуют многочисленные восторженные отзывы владельцев этого эхолота.
Модель Humminbird 718x
Она получила популярность в морской рыбной ловле благодаря возможности сканировать глубину до 330 метров. Расширенный функционал прибора позволяет просматривать даже очень маленькую рыбу, плавающую среди водорослей.
Данная модель предусматривает подсоединение к сонару GPS-навигатора.
Эхолот Humminbird matrix 47 3D
Это прогрессивный прибор со специальным влагозащищенным корпусом и встроенным температурным датчиком. Прибор способен записывать до 10 маршрутов. Он не имеет видеовыхода, не может поддерживать Wi-fi, но может похвастаться встроенным датчиком, определяющим скорость.
Пользователи прибора оценят вмонтированный GPS-модуль и 305-метровую глубину сканирования в пресной воде.

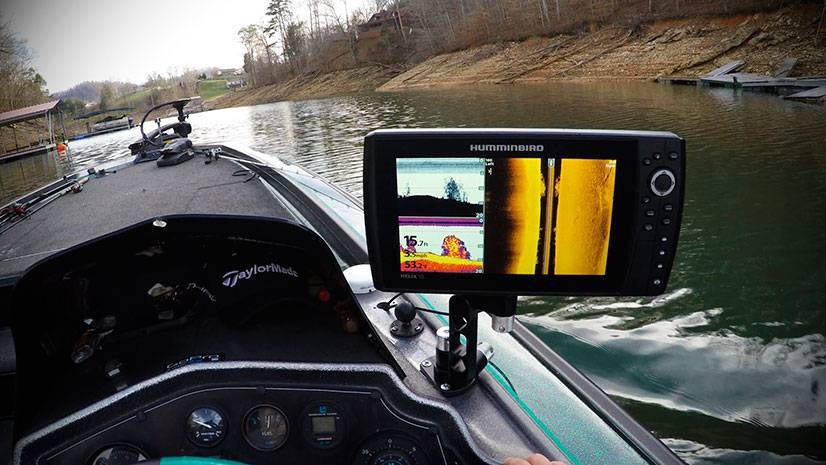

Эхолоты Humminbird Helix 5 DI
Это прогрессивные приборы, которые по многим параметрам отличаются от «пираний». Первое отличие заключается в том, что они располагают хорошим дисплеем особого высокого разрешения, который поддерживает красочную цветопередачу.
Второе отличие — это поддержка в работе спец. технологии «Down Imaging», которая подразумевает возможность нижнего сканирования. Эта прогрессивная спец. технология позволяет следить за маневрами зафиксированного на крючке червя (данный момент, без сомнения, понравится потенциальным покупателям описываемого гаджета).
Увеличившийся параметр мощности эхолотов описываемой серии подразумевает меньшую рабочую глубину (до 100 метров).
Обзор модели
Американская компания Хамминберд уже 40 лет производит эхолоты. Эхолот Humminbird PiranhaMAX 220 считается самой совершенной моделью линейки Piranha. Прибор имеет два луча для лучшего обозрения водного пространства. С помощью направления лучей в разные стороны можно качественно осмотреть водоем и обнаружить скопление рыбы. Два разнонаправленных луча позволят увидеть большую поверхность дна, изучить его структуру, рельеф. Дисплей эхолота (LCD) имеет хорошее разрешение, которое позволяет увидеть отображаемую на экране картинку в подробностях, не напрягая зрение. Подсветка экрана обеспечит обзор в тёмное время суток. Корпус эхолота является ударопрочным и влагостойким. Эти качества позволят не бояться уронить или намочить эхолот. Этот двухлучевой эхолот имеет широкое предназначение, может использовать даже в самых сложных условиях. Изменение температурного режима, погодные условия – не помеха работе эхолота. Он также четко будет отображать информацию на монитор. Максимально возможная глубина исследования датчика –270 метров.
Что следует знать при покупке эхолота?
Перед совершением покупки эхолот необходимо оценить по следующим критериям, чтобы в последующем не пожалеть о сделанном выборе:
- Возможности лучей. Бюджетные модели используют лучи с незначительной шириной сканирования, поэтому они не могут определять местонахождение потенциальной добычи, а только определять глубину и иные особенности отдельных участков водоема.
- Направление луча. При сканировании подводного пространства в вертикальном положении всегда имеется некоторая задержка перед получением изображения.
- Количество передаваемых цветов. Чем их больше, тем подробнее и достовернее будут передаваемая эхолотом информация.
Подводя итоги, можно отметить многообразие приборов, выпускаемых под маркой Humminbird. Среди ассортимента можно обнаружить модели, находящиеся в различных ценовых диапазонах и предназначенные для разных стилей рыбной ловли. Это позволяет каждому человеку совершить выбор и покупку наиболее подходящего варианта с учетом индивидуальных требований.oes here
Эхолот Humminbird PiranhaMAX 220
Об эхолоте не слышал разве что ленивый. С помощью этого гаджета можно значительно увеличить размер улова, изучить рельеф дна и его структуру. Но не все готовы к применению техники, многие не доверяют неизведанному устройству. Поэтому для выяснения, где же обитает рыба, прибегают к другим, привычным способам. В ход идут разные способы: узнать у «бывалых» рыболовов. Не всегда этот способ работает, потому что далеко не каждый рыболов готов делиться своими «рыбными» местами. Искать рыбу вручную, используя свой опыт и знания – тоже выход. Но это занятие довольно долгое. Рано или поздно рыболов все же решается на использование эхолота. Как правило, его ожидания почти всегда бывают оправданы.
Эхолот представляет собой электрический прибор, который работает по принципу радара. Это устройство посылает импульсы в воду и получает картинку – отражение различных предметов, в том числе скопление рыб.
Сегодня представлено много разных эхолотов. Это может быть простое устройство с черно-белым экраном, а может быть агрегат с множеством функций. Чтобы разобраться с устройством, может понадобиться довольно много времени. Но, в любом случае, эхолот – устройство нужное. Оно действительно увеличивает вероятность хорошего улова. Эхолоты имеют разные характеристики, стоимость и функционал. Основные параметры эхолотов:
• Количество лучей и их обзор;
• Количество датчиков и их тип;
Набор функций зависит от стоимости эхолота. Но даже минимум может облегчить поиск рыбного места.
Типы эхолотов
Сейчас представлен достаточно большой выбор разных типов эхолотов. Например:
Береговые эхолоты
Среди остальных эхолотов, выбирать береговые картплоттеры немного легче. Они снабжены минимальным количеством необходимых и полезных функций. Особенностью таких эхолотов является тот факт, что они крепятся за удилище или за запястье. Такие приборы являются более дешевым вариантом, поэтому приобрести их может любой желающий рыболов.
Беспроводные эхолоты
Это оборудование, которое имеет достаточно универсальные функции, поэтому при правильном подходе их можно использовать практически для всех видов рыбалки. Однако помните, что при выборе беспроводного эхолоте, следует руководствоваться личными предпочтениями.
Гидролокаторы с беспроводными сканерами включают беспроводной датчик и портативный приемник. Как и береговые эхолоты, так и беспроводные эхолоты крепятся и на запястье, и непосредственно на удилище.
Зимние эхолоты
Как правило, эхолоты для зимней рыбалки бывают самыми разными. Особенностью подобных гидролокаторов заключается в наличии специальных зимних датчиков. Зимние эхолоты помогут рыболовам с легкостью найти место поклевки желаемой рыбы.
Эхолоты для зимней рыбалки работают довольно-таки просто. Прежде всего, они отображают основные события, которые происходят в воде прямо под тонким слоем льда.
Стоит отметить, что такие гидролокаторы также занимаются поиском водных объектов и передачей информации об их месторасположении.
Для качественной рыбалки нужно учитывать все важные моменты при выборе зимнего гидролокатора, которые включают:
- Мощный передатчик;
- Достаточно чувствительные приемники;
- Небольшой экран, который обладает высоким расширением;
- Эффективные излучатели;
Именно от этих характеристик и зависит информативность передаваемых данных и изображений.
Существуют специальные эхолоты и для летней рыбалки. Они обладают практическими всеми теми же функциями, что и зимние эхолоты.
Однако они совершенно не предназначены к низким температурам, поэтому их не рекомендуется использовать в холодную погоду.
Лодочные эхолоты
Гидролокаторы предназначены для лодок и оцениваются немного дороже, чем береговые эхолоты. Это объясняется тем, что здесь представлен более удобный и мощный функционал. На данный момент, лодочные эхолоты считаются наиболее востребованными среди рыболовов.
Состоят такие гидролокаторы из нескольких частей: экран, передатчик, приемник, излучатель, процессор. Не стоит забывать и о количестве лучей, от которых зависит не только качество самого изображения, но и полнота всей передаваемой картины.
При выборе личного эхолота следует помнить, что не все они являются универсальными, поэтому некоторые подходят только для определенных целей
PiranhaMAX 220
В ПОДАРОК: Аккумуляторная батарея.
Эхолот от компании Humminbird с улучшенным разрешением экрана по сравнению с PiranhaMAX 15. Эхолот Humminbird PiranhaMAX 220 – это самая совершенная модель серии. Этот эхолот обладает двухлучевым излучателем, что позволяет видеть большую поверхность дна, а значит находить большее количество рыбы.
Эхолоты Humminbird PiranhaMAX 220 обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы) , Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса).
Эхолоты Humminbird Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус. Также эти эхолоты выдают сигнал при достижении заданной глубины и обнаружении рыбы.
PiranhaMAX — это отличный выбор для рыбаков, только знакомящихся со всеми преимуществами рыбной ловли с эхолотом.
Основные особенности эхолота Humminbird PiranhaMAX 220:
- Высокое разрешение 240 x 160 пикселя (ВxГ)
- 8 градаций серого цвета обеспечивают чёткую картинку дна, рыбы и подводных объектов
- Двулучевой трансдьюсер (20° и 60°, 200 и 83 кГц) с охватом большей территории и лучшим определением дна
- Рыба в узком луче отображается заполненым символом, в широком луче — пустым
- Простое управление всеми настройками эхолота
- Датчик температуры встроен в основной датчик
- Максимальная глубина 270 метров, мощность 200 Вт (средняя), 1600 Вт (пиковая)
- Компактные размеры
Дополнительные особенности эхолота Humminbird PiranhaMAX 220:
- Меню на русском языке
- Технология Fish ID+ с отображением глубины рыбы
- Трехуровневая подсветка для ночной рыбалки
- Крупные цифры для лёгкого чтения данных
- Высококонтрастный режим отображения: Чёрное дно
- Сигнализация глубины (Depth Alarm), Сигнализация рыбы (Fish Alarm)
- Регулировка увеличения (Zoom), чувствительности (Sensitivity), диапазона глубины (Depth Range), вида дна (Bottom View) и скорости перемещения экрана (Chart Speed)
- Запоминание настроек в памяти эхолота
- Легкосъёмное крепление
- Микродинамический трансдьюсер для больших скоростей
- Водонепроницаемый, ударопрочный корпус
Комплектация Humminbird PiranhaMAX 220:
- Эхолот PiranhaMax 220;
- Двухлучевой стандартный датчик (длина кабеля 6м);
- Крепление датчика на транец;
- Кабель для подключения питания (длина кабеля 2м);
- Инструкция на английском языке;
- Инструкция на русском языке.
Характеристики эхолота Humminbird PiranhaMAX 220:
- Максимальная глубина: м 270
- Размер экрана (ВxГ): мм 80 x 57 (диагональ 4”)
- Разрешение экрана (ВxГ): пикс. 240 x 160
- Тип экрана 8 градаций серого: высококонтрастный FSTN ЖК
- Мощность излучения, Вт 200 (средняя): 1600 (пиковая)
- Рабочая частота, кГц: 200 и 83
- Покрытие датчика: 20° и 60° @ -10db
- Вид трансдьюсера: XNT-9-20-T, крепление на транец или внутри корпуса лодки
- Напряжение питания, В: 10-20, постоянный ток
- Крепление: Быстросъёмное крепление, обеспечивается поворот и наклон экрана
- Габариты (ШxВxГ), мм: 110 x 155 x 80 (с креплением)
| Технические характеристики | |
| Максимальная рабочая глубина, м | 180 |
| Максимальная дальность просмотра водной толщи вперед по курсу, м | Нет |
| Тип экрана | Монохромный жидкокристаллический дисплей с 4-мя градациями серого цвета |
| Размер экрана, мм | 86х64 |
| Разрешение экрана, пикселей | 240х160 |
| Размер прибора (ВхШхГ), мм | 155х111х83 |
| Вес прибора, г. | 260 |
| Количество лучей (рабочая частота) | 2 луча (83/200 кГц) |
| Угол излучения датчика, градусов | 20° и 60° |
| Направление сканирования | Вниз |
| Режим увеличения ZOOM | Есть |
| Режим «захвата дна» BOTTOM LOCK | Есть |
| Определение рыбы, типоразмеров | Есть (3 размера рыбы) |
| Измерение температуры воды | Датчик в комплекте |
| Измерение скорости судна | Нет |
| NMEA вход/выход для подключения внешних устройств (GPS, радар и др.) | Нет |
| Напряжение питания, Вольт (количество и тип батарей) | 10-20 |
| Диапазон рабочих температур, град. Цельсий | -15…70 |
| Комплектация | Двухлучевой стандартный датчик (длина кабеля 6м); Крепление датчика на транец; Кабель для подключения питания (длина кабеля 2м); Инструкция на английском языке; Инструкция на русском языке. |
| Потребляемая мощность, Вт | 10 |
Гарантия: 1 год.
Также Вы можете ознакомиться с устройством эхолотов, их принципом работы и критериями выбора: В помощь новичкам по эхолотам Статьи по эхолотам
Как работает эхолот
Эхолот Humminbird PiranhaMAX 175x состоит из двух функциональных составных частей. Это датчик и блок обработки и вывода в пользовательском виде информации. Принцип работы этой связки следующий:
• Сигнал к началу зондирования водной акватории исходит от цифроаналитического блока и передаётся на датчик. После этого с датчика эхолота Humminbird 175x в водную толщу направляется ультразвуковой исследовательский луч.
• Системе заведомо известка скорость движения луча и направление движения. Когда зондирующий луч доходит до поверхности какого-либо объекта, он отправляется обратно к системе. Так данные получаются от каждого луча и по каждой точке поверхности того или иного объекта.
• Посредством заложенного в системе программного кода цифровой блок обрабатывает собранные каждым лучом данные. Так строится общая картина состояния водной толщи, донной толщи. И, конечно же, так определяется факт наличия или отсутствия рыбы и её размер по шкале малая — средняя — большая.
• На информационный дисплей данные выводятся в графическом виде. Графические данные дополняются некоторыми числовыми характеристиками.
Описанный процесс — это принципиальная схема, которая лежит в основе работы любых эхолотов. В том числе, и гидроэхолокационных систем модели Humminbird PiranhaMAX 175.
Цена
Стоимость гидролокаторов Humminbird находится в постоянной динамике, и ее показатели могут изменяться с течением времени.
Актуальные расценки для моделей эхолотов, рассмотренных в данной статье, приводятся ниже:
- Piranha MAX 197cxDI стоит около 14500 рублей.
- Piranha MAX 197cx стоит около 10500 рублей.
- Piranha MAX 197cx Portable стоит около 11500 рублей.
- Piranha MAX 196cxi стоит около 20000 рублей.
- Fishin’ Buddy140cxRU стоит около 14000 рублей.
- Fishin’ BuddyMAX стоит около 25000 рублей.
- Fishin’ BuddyMAXDI стоит около 30500 рублей.
- ONIX 8cxiSI Combo стоит от 180000 до 215000 рублей.
- ONIX 10cxiSI Combo стоит от 250000 до 315000 рублей.
Модельный ряд эхолотов Humminbird
Humminbird PiranhaMAX
Модельный ряд PiranhaMAX – это серия современных эхолотов, которые наделены всеми основными функциями, обеспечивающими удобство эксплуатации.
Некоторые модели более подробно рассмотрены ниже:
- Piranha MAX 197cxDI является отличным образцом современного и функционального эхолота. Модель оснащена двухлучевым излучателем, при изготовлении которого использовались передовые и инновационные технологии, что позволяет ему исследовать водное пространство под внушительными углами.
- Piranha MAX 197cx представляет собой самый бюджетный вариант в этой линейке гидролокаторов. Относительно невысокая цена не сказалась на качестве, данная модель обладает цветным дисплеем, который обеспечивает четкость изображение даже при ярком дневном освещении. Максимальная рабочая глубина составляет 200 метров.
- Piranha MAX 197cxPortable представляет собой аналог предыдущей модели, поэтому данный эхолот сохранил все ее рабочие параметры, но при этом он является портабельным вариантом, позволяющим отказаться от использования проводов. Батарея, необходимая для поддержания функционирования прибора, включена в базовую комплектацию.
- Piranha MAX 196cxi является наиболее функциональной моделью в данной линейки. Среди ее главных преимуществ можно выделить TFT-дисплей нового поколения, обеспечивающий высокой разрешение и качество передачи данных, а также полный набор GPS-функций, в том числе и сохранение информации о пройденном маршруте.
Humminbird Fishin’ Buddy
Гидролокаторы этой линейки отличаются не только более высокой стоимостью, но и своей функциональностью. В первую очередь можно выделить универсальность все моделей данной серии. Они одинаково эффективны во время береговой или лодочной рыбалки. Их можно задействовать во время зимней рыбалки. Эхолоты без проблем справятся с поставленной задачей по исследованию подледного пространства.
Некоторые модели разного класса более детально разобраны ниже:
- Fishin’ Buddy 140cxRU является эхолотом тубусного типа, который оснащен двухлучевым излучателем, позволяющим проводить вертикальное и боковое сканирование подводного пространства. Экран способен отображать до 256 различных цветов, что отлично передает особенности обстановки в водоеме.
- Fishin’ Buddy MAX– это еще один тубусный гидролокатор, которые отличается своими небольшими размерами и повышенной мобильностью, в базовую комплектацию включена универсальная система для крепежа, позволяющая осуществить монтаж оборудования фактически на любой лодке. Данная модель оснащена большим количеством дополнительных функций и настроек, задаваемых пользователем, что позволяет задать ей параметры, подходящие под определенные условия ловли и повышающие производительность.
- Fishin’ Buddy MAXDI является беспроводным гидролокатором, по своей сути представляет собой усовершенствованную модель предыдущего эхолота. Основное преимущество заключается во внедрении инновационной технологии сканирования водного пространства, которая позволяет повысить производительность и упростить процесс эксплуатации прибора.
Humminbird ONIX
Данная серия гидролокаторов включает в себя несколько моделей топ-класса, у которых фактически не имеется аналогов. При их разработке были задействованы передовые технологии и собственные инновационные разработки, которые позволили создать оборудование для максимально качественного исследования пресноводных водоемах.
Обе модели, включенные в данную линейку, рассмотрены ниже:
- ONIX 8cxiSI Combo оснащен дисплеем с высоким разрешением и сенсорным управлением, в нем также реализована возможность LED-подсветки, что упрощает процесс эксплуатации в ночное время. Данная модель обладает целым рядом возможностей сканирования подводных глубин, что позволяет ей передавать изображение в HD-качестве.
- ONIX 10cxiSI Combo – это одна из лучших моделей современных гидролокаторов, которая позволяет просматривать 3D-карты, качественно исследовать водоемы и передавать изображение в HD-качестве, сохранять во внутреннюю память до 200 пройденных маршрутов и другую необходимую информацию. Этот эхолот обладает всеми положительными сторонами предыдущей модели, но дополнительно он оснащен возможностью управления троллинговыми моторами MinnKotai-PilotLink.
Обзор модели
В продажу эхолот поступает в картонной коробке, в которой находится прибор, двухлучевой датчик, кронштейн для установки сонара на транец лодки, руководство пользователя на русском языке, подставка эхолота и провод питания прибора. На крышке коробки напечатано фото прибора и краткий перечень технических характеристик.

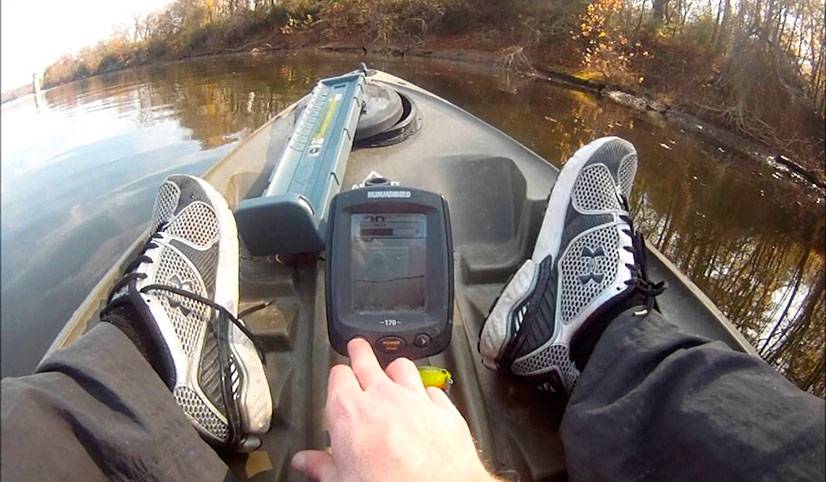

Корпус прибора изготовлен из прочного серого пластика. На лицевой стороне находится чуть утопленный вглубь монохромный экран и три управляющие кнопки. Корпус эхолота герметичный, случайные брызги воды или небольшой дождь не испортят прибор. Размеры эхолота составляют 150*110*80 мм. Прибор предназначен для эксплуатации на небольших катерах или пластиковых или полихлорвиниловых лодках. Для работы эхолоту требуется питание напряжением 12 В.
Экран эхолота черно-белый, тип FSTN, разрешение 240 на 160 пикселей. Диагональ экрана равна четырем дюймам. Экран яркий, его хорошо видно в светлое время суток. Ночью и в сумерки можно включить подсветку изображения. Ниже дисплея установлены три кнопки «вправо», «влево» и «Power menu».
Датчик устанавливается на транец лодки, соединяется проводом с эхолотом. Эхолот Humminbird PiranhaMAX 180 комплектуется датчиком XNT-9-QB-90-T (Tril Beam). Во время своей работы сонар излучает три луча. Основной луч выходит на частоте 200кГц и имеет угол 20°. Два дополнительных луча выходят под углом в 35° на частоте 455кГц. Вместе все три луча охватывают дно под углом в 90°. Широкое расхождение лучей сонара обеспечивает на экране точность изображения дна водоема, прорисовывая малейшие неровности дна, затонувшие деревья, камни, рыбу, водоросли. Мощность излучаемых сигналов — 0,2кВт, в пиковые значения сонар работает с мощностью до 1.6кВт. Лучи сонара способны прорисовать дно водоема на глубине до 160 метров.
Эхолот работает в широком диапазоне температур. Его можно использовать для летней и зимней рыбалки.
https://youtube.com/watch?v=q4kjlZT38zc
Экран сонара бокового обзора
Цифрами на рисунке обозначены: 1 — Глубина под лодкой 2 — Время в пути по GPS приемнику 3 — Пройденное расстояние по GPS приемнику 4 — Средняя скорость 5 — Напряжение источника питания 6 — Температура воды 7 — Скорость по GPS приемнику 8 — Толща воды 9 — Тени 10 — Изменения рельефа 11 — Отражение от дна 12 — Боковое изображение 13 — Верх дисплея 14 — Курсор 15 — Белые полоски могут быть рыбой Назначение сонара Side Imaging – за короткое время просмотреть большую акваторию, обнаружить подводные структуры в которых стоит рыба и отметить их, чтобы вернуться позднее. Этот сонар за один проход катера просматривает полосу шириной 160 метров и сильно упрощает работу по изучению водоема. Он работает на частоте 455 кГц и распознает объекты на глубине до 30 метров.
Качество изображения сонара SideImaging получается четким и контрастным при движении по прямой со скоростью 3 -10 километров в час. Если лодка двигается медленно или стоит, то отраженный луч приносит одну и туже информацию снова и снова, превращая картину на дисплее в неразборчивую кашу. Если скорость выше 10 — 15 км/ч, то в изображении возникнут разрывы — эхолот не успеет обрабатывать данные.
При работе с боковым обзором избегайте раскачивания лодки, а при сильном волнении двигайтесь перпендикулярно волнам, чтобы уменьшить боковую качку. Это улучшит качество изображения.
