История
Ультразвуковые сканеры
История эхолота теснейшим образом связана с развитием гидроакустики. О том, что звук хорошо распространяется в воде, люди знали очень давно. 500 лет назад великий Леонардо да Винчи писал: «Если вы остановите свой корабль и опустите один конец длинной трубки в воду, а другой ее конец приложите к уху, вы услышите корабли на большом расстоянии»
Он же, обратил внимание на то, что звук распространяется с определенной скоростью: «Увидев вспышку молнии, можно с помощью слуха узнать расстояние до места удара грома».
В наблюдениях Леонардо его современники не усмотрели практической пользы, поскольку зрительно корабли обнаруживались значительно раньше, чем по слабому звуку, исходящему от парусных или гребных судов того времени.
Одними из первых, кто измерил скорость звука в воде, были швейцарский физик Даниэль Колладон и французский математик Шарль Штурм. В 1827 г. они производили опыты на Женевском озере.
Однако, для точного измерения глубин нужен был узконаправленный луч акустической энергии. Эту задачу удалось решить благодаря ряду предшествующих открытий.
- В 1842 г. Дж. Джоуль (1818—1889) открыл и количественно оценил магнитострикционный (от лат. strictio — стягиваю, сжимаю) эффект, заключающийся в деформации ферромагнитного материала (кобальт, никель, железо и их сплавы) под воздействием изменяющегося магнитного поля.
- В 1862 г. итальянский физик Э. Виллари описал обратный эффект — изменение намагниченности ферромагнитного тела при его деформации.
- В 1880 г. братья Кюри открыли пьезоэлектрический (от греч. пьезо — давлю) эффект — возникновение электрических зарядов на поверхности некоторых кристаллов (кварц, сегнетовые соли, турмалин) при их механической деформации.
- В 1912 г. американец Р. Фессенден, находясь под впечатлением гибели «Титаника», столкнувшегося с айсбергом, в результате чего погибло 1198 человек, разработал и испытал пригодный для практического применения гидроакустический излучатель, действующий на расстоянии до двух миль.
Эти теоретические разработки и открытия подготовили возможность создания первого ультразвукового эхолота. Он был запатентован в 1920 г. русским ученым и изобретателем К. В. Шиловским и французским ученым П. Ланжевеном, который в 1929 г. был избран почетным членом АН СССР.
Наряду с навигационными эхолотами, предназначенными для обеспечения безопасности плавания, выпускаются специальные приборы для поиска рыбы, промерных, геологоразведочных работ и др. Такие эхолоты имеют многоцветные телевизионные экраны, которые позволяют получить информацию не только о профиле дна, но и о качестве грунта, глубине ила, его плотности и т. п. (по цветности изображения). В исследовательских эхолотах предусмотрена возможность менять масштаб изображения и выделять на экране наиболее интересующие исследователей зондируемые участки дна. Такие эхолоты рассчитаны, как правило, на несколько рабочих частот, что позволяет измерять глубины в самых разных диапазонах. Создаются и многолучевые эхолоты, которые одновременно записывают рельеф морского дна в различных направлениях. В некоторых эхолотах предусмотрены устройства для непосредственного нанесения измеренных глубин на морские карты.
Как выбрать эхолот для рыбалки
Собираясь приобретать эхолот, нужно хотя бы схематично понимать, как он работает. Основной его частью является трансдьюсер – устройство, генерирующее направленный звуковой сигнал в толщу воды. Эхо, отраженное от дна и подводных препятствий, попадает на модуль, преобразующий звук в электрические сигналы которые можно измерить. Блок отображения обрабатывает электрические сигналы и отправляет из на дисплей.
Приступая к поискам своей модели, грамотный покупатель оценивает ее базовые характеристики, цену, дополнительные полезные функции, наличие которых необязательно, но улучшает комфортное пользование устройством и делает его дороже. Чтобы помочь начинающим пользователям найти подходящий вариант, предлагаем ознакомиться с основными критериями выбора сонаров для рыбалки.

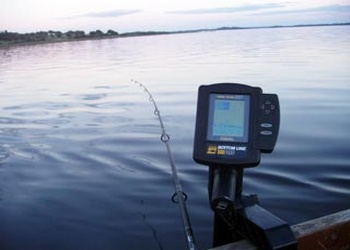

Расположение корпуса
Эхолоты бывают переносными и стационарными. Первый компактен и легок. Его можно носить с собой, облавливая за день множество мест на водоеме. Стационарными пользуются на крупных плавсредствах. Они отличаются солидными габаритами и весом, оснащаются большими экранами и дополнительными функциями. Есть и промежуточные модели. Они комплектуются универсальными креплениями, которые позволяют использовать их на легких судах, включая резиновые лодки.
Количество лучей
Параметр зависит от типа прибора (береговой или лодочный). Береговые сенсоры сканируют дно водоема одним широким лучом конической формы. Подтягивая датчик к себе, рыбак перемещает основание луча по дну, изучая сведения о глубинах, наличии ям, камней, топляков и рыбы.
Более широкое применение сегодня находят лодочные гидролокаторы, использующие от двух до шести лучей. Это мощные устройства, дающие более полную картинку состояния дна. Они покажут, какое дно под лодкой: каменистое, травяное, песчаное или илистое. Эта информация даст опытному рыбаку необходимую информацию о видах рыб, которые обитают в таких местах, поможет выбрать подходящую приманку, правильно настроить снасть и добиться результата.
Экран
Входит в комплект лодочных приборов
Приступая к выбору стоит обратить внимание на размер дисплея по диагонали, выяснить, цветной он или монохромный, уточнить разрешение матрицы. Распознать содержимое картинки лучше на большом цветном экране с разрешением, гарантирующим высокое качество изображения
Трансдьюсер
Его основными характеристиками являются частота, угол обзора и глубина сканирования. Датчики с частотой в пределах от 50 до 200 кГц лучше отобразят донный рельеф и покажут рыбу. С ним хорошо читается дно и определяются рыбные места. Приборы, работающие на частоте от 400 до 800 кГц рисуют самые подробные картины подводного пространства. Они покажут все: корягу, траву, камень на дне и т.п. Однако работают они лучше на небольших глубинах с ровным дном (искусственные водоемы и водохранилища). Широкоугольный луч с большей вероятностью покажет скопление рыбы, узкий более детально обрисует донный рельеф.
Глубина сканирования
Параметр зависит от частоты, на которой работает датчик. Низкие частоты лучше сканируют глубокие водоемы, на высоких получают более подробные картинки дна мелких акваторий. Современный сонар использует несколько рабочих частот, позволяющих обследовать водоемы в широком диапазоне с максимальным результатом. Есть гидролокаторы, способные работать с разными типами сенсоров, настроенных на большие и малые глубины.
Какой выбрать эхолот для рыбалки: обзор производителей
Эхолоты для рыбной ловли используются уже более 30 лет. За это время производители смогли достичь просто потрясающих параметров – приборы стали компактнее, прочнее, надежнее и гораздо эффективнее.
Основные производители эхолотов для рыбаков:
Фирма «Lowrance» – первопроходец на рынке эхолотов для использования в качестве вспомогательного устройства на рыбалке. Она выпускает приборы от простых и бюджетных до серьезных, сложных моделей, стоимость которых превышает 100 тысяч рублей. Устройства данного производителя оснащаются широким функционалом, среди которого стоит отметить базовую функцию CHIRP, позволяющую производить сканирование толщи воды различными по частоте импульсами. Данная технология дает возможность получить на экране эхолота четкую и детальную картинку, избавиться от помех и разглядеть даже самую маленькую рыбешку.
Lowrance

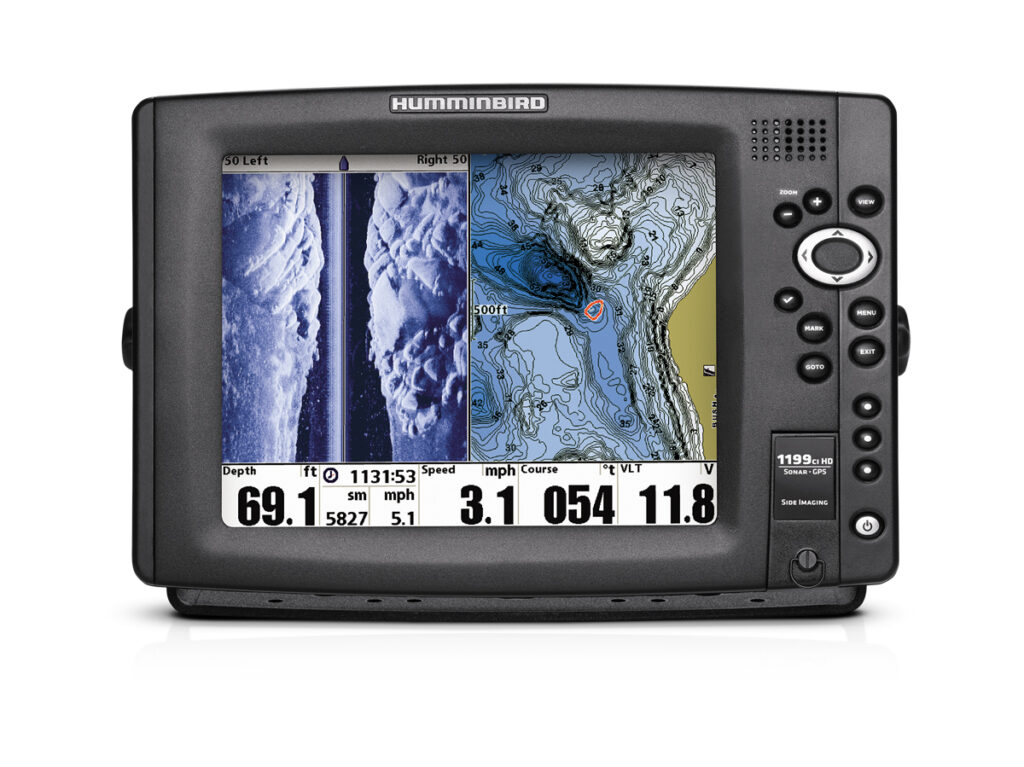

Фирма «Humminbird» производит высокотехнологичные эхолоты, оснащенные самыми передовыми комплектующими, датчиками GPS и многими другими функциями. Фирма оснащает свои эхолоты прочными и водонепроницаемыми корпусами. В части моделей используется программная функция SmartCast, позволяющая устройству производить трехмерное сканирование пространства и выводить на экран высокодетализированную картинку.
Humminbird

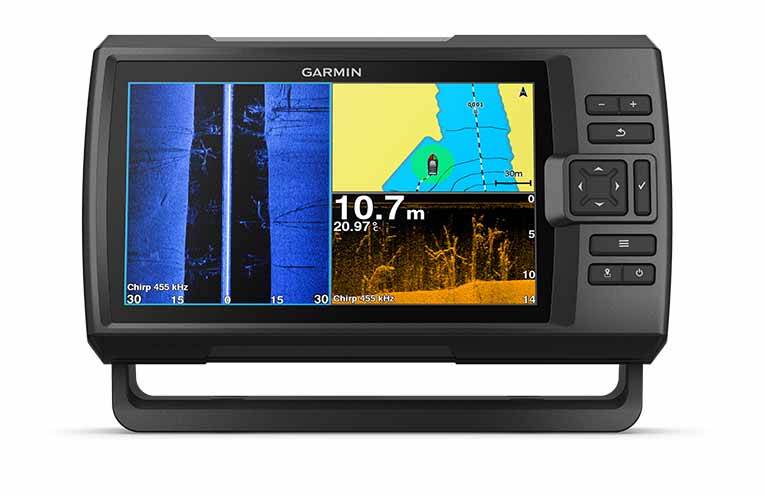

Очень популярная у рыболовов фирма «Garmin» представлена приборами для всех видов ловли, в том числе и для надледного зимнего ужения на реках и озерах. Модели эхолотов данного производителя оснащаются простыми и понятными функциями, легкое управление позволяет не тратить много времени на подбор подходящей программы, прочный корпус, стильный дизайн – все это в сочетании дает отличные потребительские качества, и множество рыболовов со всего мира уже пользуется приборами этой фирмы.
Garmin
Рыбалка с эхолотами фирмы «Deeper» также весьма результативна. Устройства этого производителя управляются дистанционно, дают отличную картинку донного рельефа и объектов в толще воды. Универсальность приборов и высокая скорость работы позволяют использовать их в любое время года. Корпус эхолота выполнен из стойких материалов, ему не страшна ни пресная, ни морская вода.
Приобретая устройства от именитых крупных производителей, вы гарантированно получите широкий функционал и отличное качество. Перед покупкой желательно ознакомиться с характеристиками конкретных моделей на сайтах фирм. Использование качественного эхолота существенно повышает шансы удачной рыбалки и поимки настоящих трофеев.
Как определить тип дна с помощью эхолота
Определение типа дна с помощью эхолота может помочь в выборе правильной наживки и приманки, а также в поиске мест, где рыба обитает. Для определения типа дна с помощью эхолота необходимо выполнить следующие шаги:
- Подготовьте эхолот, установите его на лодку или судно и настройте в соответствии с рекомендациями производителя.
- Найдите место на воде, где вы хотели бы определить тип дна.
- Проведите зондирование дна. Для этого отведите эхолот в воду, дождитесь, пока он зарегистрирует дно, и начните движение по водной поверхности.
- Наблюдайте за изображением на экране эхолота. Хорошо отличимое дно обычно имеет высокую яркость на экране.
- Изучите форму и характеристики изображения на экране. Сыпучее дно обычно имеет множество ярких точек, которые перемещаются вместе с дном при движении лодки. Глинистое дно обычно имеет более равномерный оттенок на экране.
- Оцените глубину, на которой находится дно. Некоторые типы дна могут быть связаны с определенными глубинами. Например, в районах с песчаным дном могут обитать плоскогубцы, а рыба, которая живет на глинистом дне, может питаться креветками и другими мелкими животными, которые также могут быть привязаны к определенной глубине.
- Проверьте ваши наблюдения на фактический вид дна. Если возможно, проверьте ваше предположение о типе дна, заложенное на основе наблюдений на экране эхолота, путем сбора образцов с дна или другими методами.
Определение типа дна с помощью эхолота может помочь рыболову уловить больше рыбы. Зная, какой тип дна присутствует в зоне рыбалки, можно выбрать наиболее эффективную наживку и приманку, которые будут наиболее привлекательны для рыбы, а также определить места, где рыба обитает и питается.
Устройство и принцип работы эхолота
Рыболовецкий береговой эхолот состоит из двух основных компонентов:
- монитора;
- датчика (сенсора).
Сенсор, оказавшись в воде, производит ультразвуковой осмотр дна, а луч, выпущенный датчиком, отражается от препятствий и дает информацию об:
- элементах речного дна;
- растительности;
- камнях.
Сигнал от датчика обрабатывается процессором монитора и выводится на экран.
Есть модели рыболовных эхолотов, которые отправляют данные в умные часы, планшет или смартфон владельца.
В зависимости от чувствительности и угла обзора, некоторые модели эхолотов показывают не только статичные элементы дна, но и подвижные рыбные скопления. При этом стоит помнить, что рыба обычно питается там, где имеются аномалии дна: ямки, коряги и так далее. Это объясняется тем, что в таких местах скапливается корм. Эту информацию можно учитывать, если эхолот не предназначен для целенаправленного поиска рыбы.
Принцип действия эхолота
Как правильно настроить эхолот
Garmin
Изменение чувствительности датчика эхолота приводит к корректированию картинки на экране. Увеличение чувствительности позволяет расширить радиус сканирования, получить более детальную картинку. Уменьшая чувствительность, мы сокращаем угол обзора и радиус сканирования, но зато дугообразные изображения рыб на экране становятся заметнее.
Многие модели эхолотов имеют функцию масштабирования участка экрана, это позволяет выбрать часть картинки и просмотреть ее в отдельном поле с большим увеличением.
Изменяя частоту излучения, можно регулировать угол обзора прибора, таким методом увеличивая или уменьшая охват пространства. При настройке частоты нужно помнить, что:
- широкий луч лучше сканирует большое пространство на малых глубинах;
- узкий луч дает более детальную картинку, пробивает толщу воды глубже, но при этом радиус обзора уменьшается.
Большинство моделей эхолотов позволяют настраивать вид картинки, обозначающей рыб, – от простых дуг до символа в виде рыбки. Причем размер на экране также изменяется в зависимости от того, насколько крупная особь попала в поле зрения устройства. В моделях, использующих одновременно два луча, цвет символов изменяется в зависимости от того, в какой луч попала добыча: луч А дает белую картинку рыбы, Б – черную.
Часть модельного ряда эхолотов оснащается функцией подавления помех, шумоподавление позволяет сделать картинку более четкой и детальной даже во время быстрого движения лодки. Но наличие подобных функций прямо влияет на стоимость прибора.
Ответим на вопрос — нужен ли эхолот каждому рыбаку
Эхолот – это современное устройство, которое используется для обнаружения и отображения объектов под водой. Рыбаки часто задаются вопросом – нужен ли им такой прибор, особенно если они рыбачат с берега. Давайте разберемся.
1. Увеличение шансов на успешную рыбалку.
Эхолот позволяет определить местонахождение рыбы и ее количество под водой. Это дает рыбаку значительное преимущество – он может выбирать наиболее перспективные места для ловли и избегать времени, потраченного на неэффективные участки. Эхолот помогает сэкономить время и увеличить шансы на успешную рыбалку.
2. Улучшение техники ловли.
Знание глубины и структуры дна помогает рыбаку выбирать правильную снасть и приманку. Эхолот помогает определить, где рыба находится – на мелководье, на глубине или рядом с объектами на дне. Также, эхолот позволяет контролировать глубину проводки приманки и следить за ее движением под водой. В итоге, рыбак сможет более эффективно и точно подбирать технику ловли.
3. Безопасность.
Несмотря на то, что большинство рыбаков предпочитает ловить с берега, наличие эхолота может повысить уровень безопасности. Эхолот может помочь обнаружить подводные преграды, такие как камни или пеньки, которые могут быть опасными для рыбака. Также, эхолот может зафиксировать изменение глубины или течения, что поможет рыбаку избегать непредвиденных ситуаций.
4. Избыточность для некоторых рыбаков.
Однако, стоит отметить, что для некоторых рыбаков эхолот может быть избыточным приобретением. Если вы рыбачите на небольших водоемах, где глубины невелики и рыба обитает вблизи берега, эхолот может быть необходим с разрешением не менее 50 кГц, тогда проводка может быть осуществлёна на любой глубине при отсутствии на препятствий на дне. Поэтому, перед покупкой эхолота, оцените ваши потребности и условия рыбалки.
Итог:
В общем, эхолот является полезным устройством для любого рыбака, даже для тех, кто предпочитает рыбачить с берега. Он помогает увеличить шансы на успешную рыбалку, улучшает технику ловли, повышает уровень безопасности и экономит время. Однако, его необходимость может зависеть от условий рыбалки и потребностей каждого конкретного рыбака.
Сканирование на озерах и водохранилищах
«На озере Пиквик, где в основном мне приходится работать гидом, я забил в GPS-навигатор около 800 рыболовных точек, – говорит Кинг. – Большинство из них нашел с помощью системы бокового обзора. Но некоторые точки отметил над подающими надежды структурами, обозначенными на одной из карт. Благодаря картам рыболов может вывести на экран любую речку или водохранилище и обозначить перспективные участки. Когда я выхожу на воду, то всегда заново использую боковой обзор для проверки укрытий и наличия рыбы. Хорошая подготовка к рыбалке обычно приносит плоды.
На любом водохранилище я применяю боковой обзор, используя одновременно GPS-навигатор и Navionics HotMaps, отмечая точки на бровках изгибов затопленных речных русел. Это прекрасные места для начала рыбалки, потому что рыба использует такие русловые бровки, как человек дорогу между населенными пунктами. Кроме того, сканирую укрытия, которые находятся возле русловых изгибов. Ищу стволы или затопленные строения, прудовые плотины и фундаменты разрушенных домов, исследую соседние плато. Любой затопленный объект приличного размера время от времени привлекает трофейных сомов. Одни из самых лучших укрытий находятся на глубине. Я начинаю с глубин 9 м, а затем проверяю более глубокие слои.
Недавно нашел пару новых точек. Одна – это короткий кряж, лежащий на глубине 20 м. Мы выиграли соревнования благодаря этой точке, добыв там рыб на 10 и 12 кг. Второй структурный элемент – крутая каменная осыпь длиной 20 м на глубине 21 м. Мой клиент достал здесь сома на 24 кг. Первые несколько раз, когда я пытался ловить в этой точке, здесь ничего не было. Но стоит доверять своему опыту. Обе точки время от времени приносят хорошие трофеи. Я уверен, что поймаю там снова».
Как сделать выбор
Если вы выбрали прибор и остались им недовольны, мало шансов на то, что вам вернут деньги, стоит внимательно относиться к выбору дорогостоящих рыболовных приборов.
Будь то прибор на беспроводном действии или ручной вариант, выбирайте тщательно, обращая внимание следующие детали:
если выбираете прибор для зимней рыбалки, обратите внимание на функцию Flasher, приборы с такой функцией подойдут для зимнего рыболовного сезона;
для улучшенного поиска рыбы выбираем эхолот, который имеет больший угол лучей (не менее 50 градусов) для этого потребуются приборы не ниже двухлучевых;
не стоит выбирать дорогостоящие варианты, если вам необходимо сканировать дно и глубину, для этого подойдут бюджетные варианты (при этом вы сэкономите бюджет для улучшенной рыболовной снасти).
Есть множество универсальных моделей, для рыбалки с берега, лодки и для ловли на льду, но проблема заключается в цене, они на порядок дороже своих конкурентов, согласитесь, вам не нужны лишние траты и функцию в приборе, которую вы не будете использовать.
Выбирайте продукцию исходя из советов выше.
