Крепления датчика эхолота

Платформа под аксессуары в ПВХ лодку

Мы рассмотрели основное навесное оборудование на ПВХ лодку, однако есть еще и приклеиваемое, благодаря специальным платформам.

В качестве примера возьмем самую стандартную, которую можно приклеить с помощью специального клея. Устанавливается она в зависимости от того, что на нее будет навешиваться – якорный рым, держатель для спиннинга или иное оборудование, которое будет соответствовать разъему платформы. Чаще всего на нее устанавливают с помощью специальных саморезов различные виды якорных рымов или ролики для троса.

Советы. Любые приклеиваемые аксессуары для ПВХ лодок требует к себе высокого качества используемого клея. Для этих целей необходимо использовать специальные клеи для лодок ПВХ, продающиеся в специализированных магазинах, либо те, что идут в ремкомплектах. Сам процесс приклеивания прост. Обезжириваем обе поверхности – основание платформы и место приклейки на баллоне лодки. Сделать это можно с помощью простого ацетона. Аккуратно, тонким, равномерным слоем наносим клей на обе поверхности, стараясь следить за тем, что бы клей не выходил за намеченный контур. Следуя инструкции выдерживаем первый слой 10-15 мнут, а затем наносим второй слой и, выдержав 1-2 минуты, прикладываем платформу к баллону. Плотно прижимаем, фиксируем чем-нибудь тяжелым, и оставляем лодку для полимеризации клея на срок не менее 5 часов.

Также, рыбаки на них монтируют всевозможные модификации держателей для спиннингов.

Держатели спиннингов в ПВХ лодку

Крепление датчика эхолота своими руками выполнить просто. При этом кронштейн может быть съемным. Это один из лучших вариантов крепления для ПВХ-лодок и плавательных средств с жестким каркасом. Такой кронштейн позволит регулировать положение датчика.

Чтобы изготовить представленную конструкцию самостоятельно, необходимо подготовить ряд материалов. Представленный кронштейн изготавливают из металлической трубы. Потребуется металлопластиковая труба. Она должна иметь диаметр около 1,5 см, а длину – 1 м. Металлическая труба должна иметь диаметр 1,6 см. В нее будет помещен пластиковый шланг.

Если вы постоянно выходите на водоем на одной и той же посудине, то можно крепление датчика эхолота сделать постоянным, просто приклеив его в нужном месте конструкции плавательного средства. Этот вариант возможен как для ПВХ лодки, так и для стеклопластиковой. Вклейка ведется при помощи эпоксидного клея, он после схватывания обеспечивает надежное и прочное соединение.

Для деревянной лодки можно предусмотреть монтаж трансдьюсера на болтах или шурупах, дополнительно прогрунтовав и прокрасив место крепления. В качестве красящего состава можно использовать битумную мастику или яхтный лак.

В том случае, когда вы рыбачите на спокойном водоеме без течения и в вашем распоряжении весельная резиновая или ПВХ лодка, у которой даже транец отсутствует, можно использовать плавающее расположение трансдьюсера. Вот последовательность изготовления такого монтажа:

1. К скамейке, а она у весельных лодок имеется, крепим корпус эхолота. Можно крепить непосредственно на скамейку, а можно предусмотреть какой-либо кронштейн.
2. Трансдьюсер крепим скотчем или изоляционной лентой к середине пластиковой полулитровой бутылки, а провод датчика — к ее горлышку.
3. Опускаем бутылку с трансдьюсером в воду на проводе (он достаточно крепок и в дополнительной фиксации не нуждается).
4. Для регулировки глубины погружения можно использовать воду, наливая ее в достаточном количестве в бутылку.

Дешево и сердито!

Для изготовления держателя трансдьюсера понадобится:

• металлопластиковая труба длиной в один метр и диаметром в 15 мм;
• металлическая трубка внутренним диаметром в 16 мм, чтобы пластиковая труба вошла внутрь;
• два хомута;
• струбцина;
• резиновые прокладки, их можно нарезать из велосипедной камеры или чего-то подобного;
• болты М4 с шайбами и гайками – 4 шт;
• шплинт.

Последовательность изготовления крепления своими руками:

1. Прикрепляем к струбцине отрезок металлической трубы длиной в 40 сантиметров при помощи двух хомутов и резиновой прокладки.
2. Вовнутрь металлической трубы вставляем метало пластиковую.
3. Нижний конец металлопластика расплющиваем.
4. Делаем в расплюснутом конце два отверстия под крепления датчика.
5. Крепим двумя болтами трансдьюсер, используя шайбы. Желательно использовать контргайки или граверы для предотвращения раскручивания от вибрации.
6. Для фиксации трансдьюсера на нужной высоте в пластиковой трубке делаем несколько отверстий под шплинт.
7. Фиксируем конструкцию при помощи струбцины на транце лодки.
8. Опускаем трансдьюсер на нужную глубину и фиксируем ее шплинтом.
9. К верхней части металлопластика крепим корпус эхолота.
10. Фиксируем провод к трубке изолентой или хомутиками.

Каждый рыбак во время рыбалки с ПВХ лодки постоянно терзает себя мыслью о том, где и как безопасно перевозить спиннинги во время езды.

Поэтому выбранная модель держателя решит проблему по расположению нескольких удилищ сразу и сэкономит место в лодке.

Одним из самых популярных вариантов такого навесного оборудования в Новосибирске являются универсальные держатели для спиннинга, изготовленные из дерева, с металлическими трубками. Такие держатели обладают рядом преимуществ.

Совместимость. Большинство рукояток современных спиннингов без проблем уместится в «стакане» держателя.

Прочность фиксирования. Спиннинг в заданном положении не выпадет из «стакана».

Универсальность. Подходит для разных моделей лодок, легкое перемещение в другое место на ней.

Монтаж. Быстр и легок.

Полевые испытания держателя для спиннинга на предмет перекоса конструкции и вылетания снастей при волне.

Монтаж эхолота на моторную лодку

Качество изображения на экране прибора напрямую зависит от правильности установки его излучателя. В случае с гребными лодками существуют некоторые особенности его монтажа. Скорости у данного плавсредства нет, потому нет необходимости в обеспечении откидывания датчика в случае препятствия.

На гребную лодку имеет смысл устанавливать небольшой эхолот, к примеру, как этот — Lowrance Elite 5 HDI лучший выбор среди эхолотов среднего ценового диапазона.

Еще одно важное требование – перпендикулярность датчика поверхности воды. В таком случае минимизируются искажения

Причем в гребной лодке добиться этого достаточно просто, так как во время движения ее положение почти не изменяется.

В случае с моторной лодкой со стационарным транцем правильная установка датчика еще больше влияет на качество и точность изображения, а также на возможность функционирования при высоких скоростях. Датчик необходимо разместить таким образом, чтобы линия транца условно разделяла его пополам. Крепление осуществляется на специальном кронштейне, который позволяет датчику откидываться назад при появлении препятствия.

Что касается последствий неправильного монтажа датчика, то они несколько различаются для разных типов приборов. Так, для сонаров (2Д датчиков) главное полная горизонтальность. Ведь наклон вперед или назад искажает изображение и измерение глубины. Наклон вправо или влево не очень критичен. Сканирующие датчики еще боле чувствительны к горизонтальности установки.

Очень удобным вариантом является крепление датчика к внутренней поверхности днища лодки. Однако он возможен лишь в случае с пластиковыми плавсредствами, так как лишь пластик не препятствует нормальной работе излучателя. Крепление датчика осуществляется посредством приклеивания на эпоксидную смолу. Причем желательно вырезать под него плавучий материал вместе с внутренней оболочкой, чтобы между датчиком и водой была минимальная толщина пластика.

Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:

• Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

• Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
• Исключение даже небольшой вибрации трансдьюсера.

Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:

• Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
• Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
• Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.

Непосредственно экран эхолота чаще всего крепится:

• Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
• Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.

Кронштейн для эхолота на транец

Для случаев, когда постоянный монтаж эхолота не подходит, можно воспользоваться специальными кронштейнами.

Использоваться могут различные типы изделий для крепления датчика:

• есть возможность самостоятельно устанавливать глубину погружения датчика;
• со штангой, которая откидывается (может использоваться для временного изъятия датчика);
• с длительным либо временным монтажом.

Кронштейн изготовляется из нержавеющего метала, который позволяет длительное время эксплуатировать изделие. Зависимо от личных предпочтений человека, крепежное изделие может устанавливаться на длительное время или быть съемным.

Наиболее чаще датчик эхолота прикрепляется с помощью присоски, что позволяет использовать гаджет для рыбной ловли в любое удобное время.

Достоинства и недостатки

При использовании кронштейна необходимо выделить следующие преимущества:

• изделие легко снимается и монтируется в необходимом положении;
• кронштейн надежно держит датчик;
• легко монтируется на лодке;
• может регулироваться не только по высоте, но и устанавливать нужный угол наклона;
• металлические изделия прослужат длительное время;
• можно устанавливать кронштейн в любом удобном месте.

Недостатки:

• необходимо постоянно снимать на время, когда устройство не будет использоваться;
• может вызывать некоторый дискомфорт во время перевозки;
• высокая стоимость изделия.

Примечание! Однако, несмотря на все преимущества и недостатки, кронштейны являются востребованными изделиями для профессиональной рыбной ловли.

Популярные модели крепления эхолота на транец

При выборе крепежа необходимо учитывать не только модель гаджета, но и вид мототехники. Чаще всего кронштейн выбирается пользователем индивидуально по личным предпочтениям.

Алюминиевое крепление ТК-550

• Изделие для крепежа может использоваться для различных видов мототехники, монтаж изделия осуществляется без использования каких-либо дополнительных инструментов.
• С помощью кронштейна рыболов может фиксировать глубину погружения датчика.
• На крепеж могут устанавливаться любые датчики, которые предусмотрены для такого вида эксплуатации.
• При использовании лодок с мотором крепеж позволяет избежать вибрации других видов помех во время передвижения.
• Кронштейн изготовлен из алюминия, что позволяет пользоваться крепежом длительное время.
• Чаще всего в комплекте с такими изделиями идут передвижные трубки и пластиковые насадки.
• Стоимость алюминиевого крепежа составляет 1600 рублей.

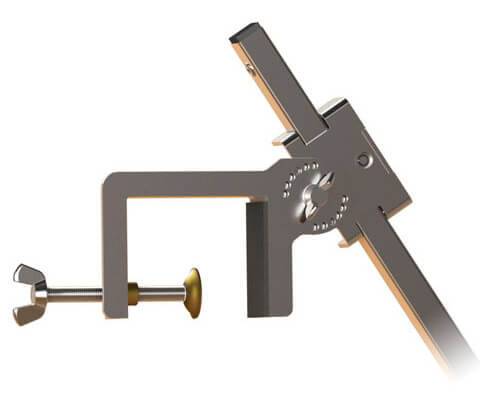

Держатель датчика эхолота c регулировкой угла DT-150H

• Данный вид крепежа может использоваться для надувной лодки.
• В комплекте с кронштейном идет два типа крепежа для различного вида датчиков.
• Устройство съемное и может применяться при необходимости.
• Материал, из которого изготовлен крепеж — нержавеющая сталь, специально обработанная для длительного применения.
• При необходимости в данной модели могут регулироваться угол наклона и глубина погружения.
• При правильном монтаже рыболов получает достоверную информацию на любой глубине.
• Стоимость изделия составляет 1400 рублей.

Установочные комплекты Humminbird MHX XNPT Portable Hardware

• Устройство на специальной присоске, которое является одним из популярных и часто используемых товаров.
• Может использоваться для монтажа на любом плавающем средстве.
• Преимущество такого крепежа в том, что рыболов может самостоятельно фиксировать глубину и определять угол наклона.
• Устройство быстро снимается и имеет небольшой вес, что позволяет постоянно переносить его при необходимости.
• Стоимость такого изделия составляет 1800 рублей.

Крепление датчика рыболовного гаджета на борт резиновой лодки KRL-300

• Изделие позволяет использовать абсолютно любые виды датчиков от эхолота.
• Чаще всего используется для надувных лодок, однако при необходимости может крепиться абсолютно на любой лодочной модели.
• Струбцина, которая входят в модели других креплений, заменена специальной пластмассовой установкой.
• Для эффективного монтажа используется прочный клей, с помощью которого приклеиваются детали крепежа к бортовой части надувной лодки.
• Перед креплением необходимо установить подвижную трубку таким образом, чтобы она не касалась и не выступала за уровень дна лодки.
• Стоимость изделия 1700 рублей.

Крепление датчика эхолота на транец лодки ПВХ своими руками

Эхолоты для обнаружения рыбы существуют уже довольно давно. Вначале, имея большие размеры, они устанавливались только на судах, которые осуществляли промысловый лов рыбы или на кораблях, ведущих научно-исследовательскую работу по изучению жизни и повадок рыб.

Однако, со временем их размеры значительно уменьшились, а количество выполняемых функций увеличилось. Эти факторы сделали возможным использование эхолотов рыбаками-любителями, ведущими лов рыбы как с берега, так и с борта лодки.

Любители рыбной ловли используют эхолоты уже более тридцати лет.

Работа эхолота в первую очередь зависит от характеристик ультразвукового датчика (трансдьюсера), входящего в комплект поставки.

В свою очередь возможность обнаружения рыбы во многом зависит от правильности и надежности его крепления на лодочном транце.

Подключение кабеля

В комплекте с прибором чаще всего идут провода длиной 2-3 метра. Следует определить оптимальную длину, которая позволит соединить эхолот и источник питания. Лучше всего, чтобы все провода и аккумулятор были компактно уложены и не мешали передвижению человека по лодке. При этом сам прибор должен обязательно соответствовать системе питания.

Подключение происходит через предохранитель, который можно разместить либо рядом с аккумулятором, либо у панели крепления. В некоторых случаях для предохранителей может потребоваться применение клемм, которые не всегда идут в базовом комплекте. Тогда их нужно приобрести заранее

Также во избежание случаев возможного отключения основного источника питания из-за неисправности и случаев конфликтов между электрическими каналами стоит установить резервную батарею.

Монтаж основы

Тут стоит обратить внимание на конструкцию прибора. Разные эхолоты могут иметь отличные типы соединения с базой. Крепеж может осуществляться по отдельности либо уже в полной сборке

Тут нужно учесть очень важный момент – при установке не должна повредиться начинка прибора, поэтому безопаснее все-таки монтировать устройство именно в разобранном состоянии. Это существенно снижает риск возникновения повреждений

Крепеж может осуществляться по отдельности либо уже в полной сборке. Тут нужно учесть очень важный момент – при установке не должна повредиться начинка прибора, поэтому безопаснее все-таки монтировать устройство именно в разобранном состоянии. Это существенно снижает риск возникновения повреждений.

Нужно наметить точки крепления и сделать нужные отверстия при помощи дрели. Для проводки кабеля тоже потребуются отверстия. При этом провода пропускаются до места фиксации основы крепежом

Важно аккуратно и без сильного нажима устанавливать крепления, чтобы не деформировать поверхность корпуса плавательного судна

Крепление датчика эхолота на транец

Транец (от англ. transon) — плоский срез кормовой части любого плавательного средства. На маломерных речных или морских судах его используют для установки подвесных лодочных моторов.

Существует несколько видов транцевых досок, среди которых различают:

1. Стационарные, установленные на лодках и катерах с жестким корпусом.
2. Стационарные, применяемые на надувных лодках ПВХ.
3. Подвесные, который используемые на небольших надувных лодках.

Нижняя кромка транцевой доски находится в непосредственной близости от поверхности воды, что делает ее наиболее удобным местом для размещения элементов крепления датчика эхолота.

Учитывая это, многие производители в комплект поставки включают специальный кронштейн, предназначенный для стационарного крепления трансдьюсера именно на транце плавающего средства.

Оснащение эхолота

В общем случае любой эхолот должен быть оснащен (кроме основного блока и ультразвукового датчика):

• аккумулятором, обеспечивающим электропитание устройства;
• элементами крепления базового блока;
• элементами крепления датчика эхолота.

Однако, как правило, в базовом оснащении эхолота в обязательном порядке присутствуют только элементы крепления основного блока.

Что касается аккумулятора и универсальных элементов крепления датчика, то их присутствие в базовом комплекте поставки чаще всего не предусмотрено.

По желанию покупателя этими элементами эхолот может укомплектовать продавец.

Причем, если аккумулятор можно подобрать эмпирическим путем, то детали крепления ультразвукового датчика должны быть жестко привязаны к конструкции лодки и месту его установки.

Крепления к днищу лодки

Такое крепление для датчика эхолота состоит из уголка или другого кронштейна, при помощи которого трансдьюсер плотно крепится в лодке вплотную к ее днищу. Применяется такой вид монтажа датчика только для приборов с большой мощностью: бюджетные модели не смогут пробить своим сигналом даже тонкий пол лодки пвх, не говоря уже об алюминиевом днище катера или казанки.

Врезные

С помощью таких герметичных креплений трансдьюсер врезается непосредственно в днище. Благодаря расположению его работе в дальнейшем не будет мешать совершенно ничего – ни поток от гребного винта, ни мусор и трава, цепляющиеся за него.

При установке учитывают особенности материала лодки и крепления. Так, пластиковый крепеж при разбухании древесины лодки может треснуть и дать течь, а если же установить бронзовый врезной датчик на алюминиевый катер, будет происходить электрохимическая коррозия.

Врезные поворотные

Такой кронштейн представляют собой усовершенствованное врезное крепление с возможностью поворота расположенного внутри него датчика на угол не более 120 .Устанавливаются аналогичным способом и с учетом тех же особенностей материала лодки и крепления, что и врезные модели.

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

• на струбцинах;
• на присосках;
• на клее и другом крепеже (несъемные);
• плавающие.

Все виды крепления должны соответствовать установленным критериям:

• надежность;
• защита от зацепов и ударов о посторонние предметы;
• возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

• струбцину;
• кронштейн;
• механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

• на струбцинах;
• на присосках;
• на клее и другом крепеже (несъемные);
• плавающие.

Все виды крепления должны соответствовать установленным критериям:

• надежность;
• защита от зацепов и ударов о посторонние предметы;
• возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

• струбцину;
• кронштейн;
• механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба. Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце

Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Пошаговая инструкция

Установить эхолот на надувную лодку можно своими руками. Пошаговая инструкция проста.

• Выберите место расположения контрольного модуля эхолота. Обычно это не представляет трудностей, потому что приборы снабжаются быстросъёмными держателями.
• Определитесь с точкой расположения датчика. От этого будет зависеть необходимость покупать дополнительные материалы. Если решите установить датчик эхолота прямо внутри лодки, внимательно изучите конструкцию её днища.
• Выберите метод установки датчика. В большинстве случаев невозможен монтаж датчика «намертво» в определённом месте. Это затрудняет сборку надувной лодки и обслуживание электроники.
• Выбрав способ с жёстким креплением, запаситесь материалами для надёжной герметизации. Это полимерные клеи и современные виды липких «лент» (скотчи). Сейчас выпускаются скотчи, способные выдерживать длительную эксплуатацию под водой.
• Если вы предпочитаете вариант съёмного монтажа на штанге, можно купить готовый кронштейн со струбциной в магазине рыболовных принадлежностей. Но можно сделать его своими руками из подручных материалов.

Выбор места

Как уже упоминалось, корпус главного прибора можно установить в любом удобном месте. Как правило, такой островок находится посередине панели управления лодкой. Недорогая электроника имеет съёмные крепления, так что на панели можно закрепить лишь «держалку», а сам аппарат перемещать как удобно. Несмотря на то что все эхолоты имеют защиту от промокания, нырять с ними или просто ронять в воду не рекомендуется. Место крепления базового блока лучше закрыть козырьком. Он не только защитит прибор от водяных брызг, но и улучшит читаемость информации с экрана на ярком солнце.

Правильный выбор места расположения датчика обеспечивает успех всего дела. В первую очередь следует внимательно ознакомиться с инструкцией к вашему прибору. Там обязательно есть схема, указывающая на правильное положение датчика. Порой возникает соблазн установить эхолокатор строго вертикально вниз. Это всегда неправильно. Современные рыбацкие эхолоты рассчитаны на горизонтальное положение.

Установка

Выбирая точку расположения датчика эхолота, рыбак вынужден найти несколько компромиссов. Датчик должен быть расположен как можно ниже под днищем. Но это мешает способности лодки проходить по замусоренным заливам, в которых как раз и есть самая интересная рыбалка.

Конструкция надувной лодки из ПВХ ограничивает возможность сверления отверстий или вклейки монтажных элементов. Даже если качественно вклеить втулку для пропуска электрических проводов, она уже помешает сборке лодки после выпуска воздуха. Есть способ крепления внешнего оборудования, которое монтируется на лёгких разборных кронштейнах. Подобрав форму и метод крепления кронштейна, можно установить эхолот на любую лодку. На рис. 3 приведён пример такого кронштейна.

Кронштейн со струбциной позволяет в любую минуту переставить датчик эхолота в удобную точку. Подобные конструкции массово продаются в магазинах, торгующих оборудованием для надувных лодок. Но можно сделать такую вещь и своими руками. Например, в качестве крепления можно взять любую струбцину из магазина стройматериалов или инструмента. Для основы кронштейна хорошо подходят пластиковые сантехнические трубы. Сам датчик крепится к кронштейну любыми монтажными хомутами. Например, существуют ленточные стяжки, которые крепятся простым завинчиванием винта отвёрткой.

Обратите внимание на правильное расположение датчика относительно борта лодки. Чтобы эхолокатор показывал всё окружающее пространство, лучше размещать его датчик прямо под килем лодки. Однако, это не всегда возможно

На рис. 4 приведены примеры расположения датчика в продольной проекции лодки

Однако, это не всегда возможно. На рис. 4 приведены примеры расположения датчика в продольной проекции лодки.

Интересна конструкция установки датчика эхолота непосредственно в дно лодки с НДНД

Обратите внимание на рис. 5: такое исполнение позволяет надёжно закрепить датчик в непосредственной близости от воды, но не нарушает мореходных свойств лодки:

• верхняя часть днища аккуратно вырезается;
• датчик вклеивается в нижнюю часть днища;
• для восстановления герметичности надувного дна верхний слой днища лодки аккуратно заклеивается.

Сварные тарги применяются большей частью на больших лодках и катерах

Такие конструкции можно сварить у себя в гараже при помощи сварочного аппарата или заказать умельцам здесь же в гаражах. Следует учитывать, что здесь уже не будет возможности для регулировки угла наклона стаканов. Поэтому надо изначально правильно выбирать этот угол наклона. Стаканы соединяются с рамой болтами с гайками. Обязательно должны использоваться гроверы, иначе вибрация от работы двигателя разболтает раму и крепления стаканов.

Все размеры тарги подбираются под размер лодки.

Александр Токарев и fishx.org

Советую прочитать:

Выбор лодки для троллинга — Корпусная, ПВХ или РИБ? В чем их преимущества и недостатки. Краткое описание. Как выбрать.

Троллинг в городе — Отчёт о ловле троллингом на городской реке. На что ловили и кого поймали.

Крепление датчика эхолота

Стабильные показания эхолота на скорости во многом зависят от правильности и надежности его крепления на лодочном транце.

Нижняя кромка транцевой доски находится в непосредственной близости от поверхности воды, что делает ее наиболее удобным местом для размещения элементов крепления датчика эхолота.

Существует несколько вариантов кронштейнов для датчика эхолота, которые благодаря струбцине крепятся к транцу ПВХ лодки. Основные различия между ними – наличие страховки. То есть в момент удара о дно, или иные подводные препятствия, благодаря специальному механизму шток кронштейна вместе с датчиком откидывается назад.

Советы. Прежде всего, выбранный вами кронштейн должен быть универсальным и быстросъемным. Должен обладать обязательной регулировкой глубины погружения. Фурнитура кронштейна должна быть либо из металла, либо из прочного пластика, чтобы в момент удара о дно, или топляк, не поломалась. В том случае, если кронштейн металлический, то покрытие у него должно быть качественным, то есть обладать высокой стойкостью к коррозии.

Крепление датчика эхолота на транец лодки

Непосредственное жесткое крепление датчика к транцу осуществляют:

• если не имеется необходимости в мобильности комплекта эхолота;
• судно перевозится на прицепе;
• судно не волочится по берегу (во избежание повреждения датчика).

При установке датчика к транцу необходимо четко вымерить его будущее местоположение. Ось крепления датчика должна быть параллельна поверхности воды. Угол наклона вперед – назад регулируется.

Необходимо учесть, что при неправильном его расположении придется перемонтировать датчик к транцу. Отверстия в транце в местах крепления датчика рекомендуется обработать силиконовым герметиком.

Стоит отметить, что вариант стационарного крепления датчика к транцу самый бюджетный вариант. Затраты придутся только на герметик и на крепеж, если штатный он не подходит.
