Материалы и размеры

Для ящиков под инструменты используют древесину, фанеру, металл, пластик, гальванизированный металлопластик. Производят ящики и на тканевой основе, но по структуре материала их лучше относить к сумкам.

Дерево

До появления в нашей жизни пластика ящики под инструменты производили из древесины и металла. Дерево – экологически чистый податливый материал, для сборки ящика своими руками умельцы используют именно его. Изделие выполняют из недорогих лиственных пород деревьев или сосны. Этот материал плохо реагирует на влагу и со временем может испортиться, если хранить его в сырых помещениях. Поэтому прежде чем изготовить ящик, его обрабатывают специальными растворами, а затем красят или покрывают лаком.

Их чаще всего применяют для ручного слесарного, плотницкого, столярного инструмента. Что касается метизов, попадать в такие ящики им лучше в упакованном виде в небольших закрытых емкостях.

Средние размеры изделия обычно составляют 12 на 19 дюймов. Если в длину ящик превысит 50 см, то вместе с инструментом будет представлять довольно тяжелую ношу. В тоже время ширина меньше 30 сантиметров не позволит наполнить его многими полезными вещами. Если инструмент не слишком тяжел, для создания ящика вместо доски можно использовать фанеру толщиной 8-10 см. Из нее получаются неплохие органайзеры для метизов или неглубокие ящички под легкий инструмент.

На фотографиях можно увидеть, насколько разнообразные конструкции изготавливают из древесины.

• Двухсекционные ящики для ручных инструментов и мелочей.
• Изделие собрано своими руками. По комплектации элементов похоже на современные пластиковые модели.
• Инструментальные ящики для мелочей, сделанные под старину.

Металл

Металлические ящики выпускают из стали и алюминия, их средний вес составляет 1,5-3 кг. Они устойчивы, прочны, долговечны, имеют жесткую конструкцию. Стальные изделия оцинковывают или красят, чтобы избежать коррозии. К недостаткам такой модели относят тяжелый вес. Применяют мощные объемные ящики для хранения габаритных электромеханических приборов. На рынке скудно представлена продукция из металла. Но алюминиевые изделия всегда находят своего покупателя. Они прочны, надежны, не коррозируют, имеют жесткую форму и небольшой вес. К недостаткам можно отнести только их стоимость.

На фото представлены разные виды продукции из металла.

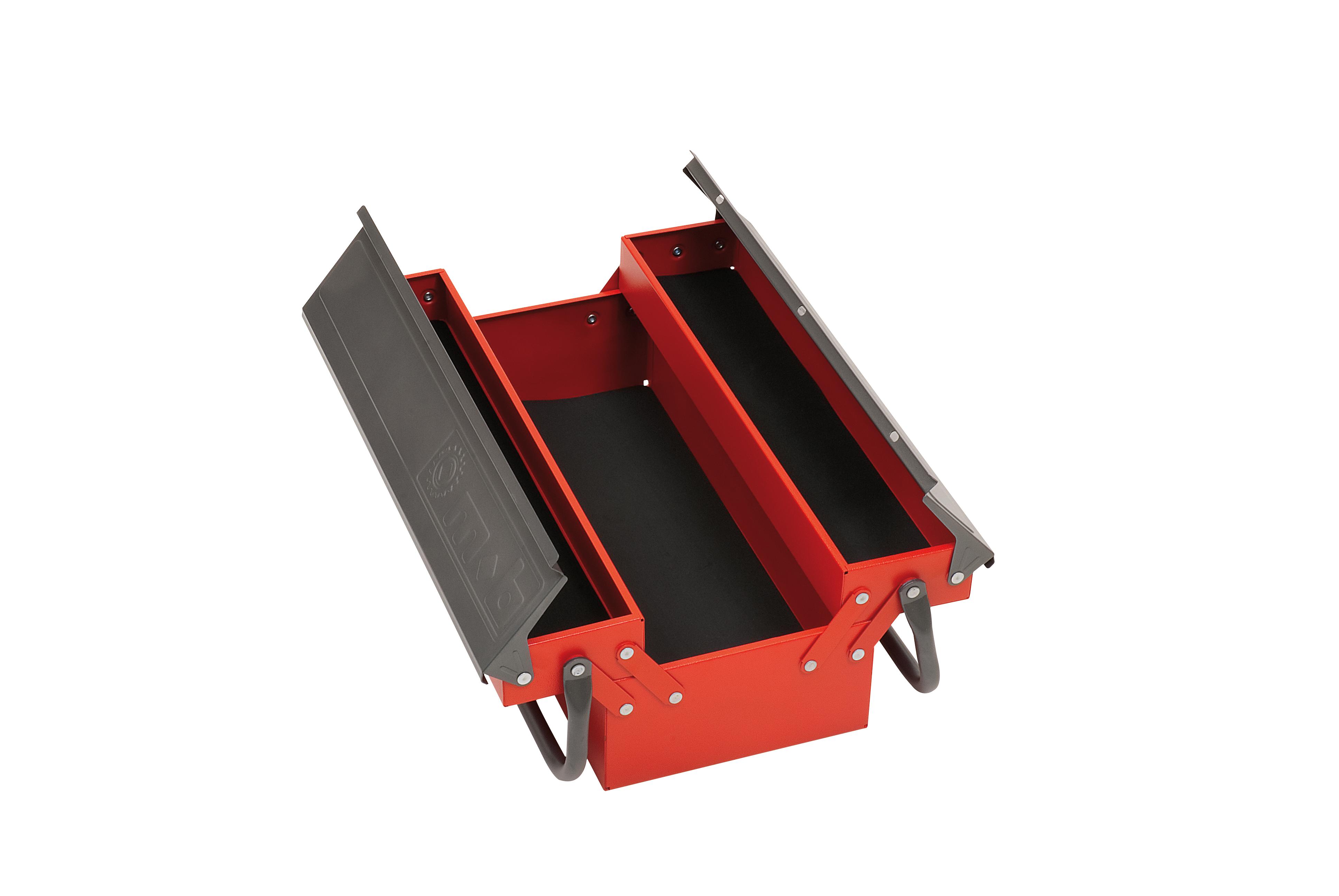

Раскладной металлический ящик, конструктивно повторяющий изделия еще советских времен.

Пластик

Пластмассовые ящики вне конкуренции. Они легки, красивы, многофункциональны, представлены множеством моделей. Сегодня их производят из особо удароустойчивого пластика. К сожалению, на сильном морозе он может быть хрупким и его следует беречь от механических воздействий. Для использования в зимнее время разработаны морозостойкие полипропиленовые изделия, которые хорошо реагируют на перепады температур.

Конструкции преимущественно многосекционные, некоторые дополнены прозрачными органайзерами под мелкие крепежные элементы. Пластиковый бокс может иметь значительный объем или быть настолько маленьким, что способен поместиться в обычный рюкзак. Многообразие пластмассовых изделий представлено на фотографиях:

конструкция с крупной удобной ручкой имеет вместительный ящик для инструмента и верхний органайзер под метизы;

​​​​​​

легкий стильный органайзер с прозрачной пластиковой крышкой.

Металлопластик

Гальванизированный металлопластиковый ящик – идеальный симбиоз легкости и прочности. Вместительные конструкции способны выдержать нагрузки под стать металлическим изделиям, но в тоже время они красивы, современны и легки.

• Ящик имеет несколько глубоких секций и небольшой переносной лоток под мелочи.
• Бокс «Зубр» – легкий, вместительный, выглядит эффектно и представительно.

Модели столов из досок

Перед изготовлением уличного стола или изделия для сада, дома, необходимо определиться с его моделью. Самый распространенный тип – конструкция с рамой на четырех ножках.

Ее сможет смастерить даже неопытный в этом деле человек. Также бывают круглые изделия, угловые, модели, у которых лавки соединены с основной конструкцией.

Классифицировать столы можно по назначению, конструкции и форме.

По назначению

Для изготовления стола из досок своими руками необходимо определиться, для каких целей он будет использован. По этому параметру модели можно классифицировать так:

1. Обеденный. Он имеет большие размеры, за столом умещается не только вся семья, но и приглашенные гости. Представленное изделие не подойдет для малогабаритных помещений.
2. Журнальный. Его основная функция – декоративная, поэтому и размеры небольшие. Стандартная высота конструкции – 0,7 м. На таком столе хранятся журналы, книги, газеты. Он может оснащаться колесиками для удобства перемещения.
3. Кухонный. Он предназначается не только для приема пищи, но и для ее приготовления. Изделие может иметь различные габариты и форму – все зависит от параметров помещения, количества людей, которые будут его использовать.
4. Садовый. Самый популярный вариант. Обычно он устанавливается на даче на открытом воздухе, террасе, поэтому требования к выбору досок строгие. Конструкция не должна быть сложной. Такой сделанный своими руками столик для дачи призван обеспечить удобство отдыхающих, поэтому его декоративные качества уходят на второй план.

Также бывают письменные конструкции, для изготовления которых подходит массив дерева.

По конструкции

Изготовление изделия начинается с определения конструкции. Тут все зависит от размеров комнаты, цели назначения и интенсивности использования модели. Выделяются такие типы конструкции:

1. Традиционный стационарный стол, который обычно используется в помещении. Его размеры и форма бывают разными. Чаще всего устанавливается в определенном месте и больше не перемещается. Изготавливаются такие деревянные изделия с 1 или 4 ножками.
2. Стол-книжка. Он представляет собой тумбу с откидывающимися столешницами, которые устанавливаются на ножки опоры. Его преимуществами считаются компактность и мобильность, возможность использования даже в небольших помещениях. Недостатком является быстрый износ креплений при интенсивной эксплуатации изделия.
3. Трансформер. Этот предмет мебели удобен и функционален, позволяет освободить пространство в небольших домах. Размер конструкции колеблется в зависимости от уровня расклада. В разобранном виде изделие может служить в качестве обеденного стола. Столешница увеличивается в 2-3 раза. Также в некоторых моделях можно регулировать высоту. Недостатком такой мебели является недолговечность креплений и фурнитуры.
4. Откидной. Он представляет собой небольшую столешницу, прикрепленную к стене. В сложенном виде мебель находится в вертикальном положении и не занимает места. В разложенном виде конструкция превращается в столик, который опирается на одну ножку. Его преимущества: компактность, экономия пространства, простой процесс изготовления и монтажа, разнообразие форм. На крепления оказывается большая нагрузка, поэтому прослужат они не очень долго.
5. Раздвижной. Этот экземпляр хорошо вписывается в любое помещение независимо от его размеров и дизайна. Если столом будет пользоваться несколько человек, то раскладывать его не обязательно. Дополнительная конструкция спрятана внутри модели. Механизм раздвигания прост, поэтому с ним справится любой человек.
6. Соединенный с лавками. Чаще всего изготавливается на дачу. Изделие представляет собой комбинированный вариант – стол и прикрепленные к нему лавочки. Обычно модель разборная, поэтому зимой ее можно прятать в помещение. Она имеет небольшой вес, является мобильной. Существуют сделанные своими руками столики для дачи, которые в сложенном виде превращаются в полноценные лавки для отдыха.

Изготовление столов своими руками – увлекательное занятие. Но если мастер еще не работал с досками, то ему лучше выбрать простой вариант: откидную или традиционную модель.

По форме

Для изготовления дачного стола своими руками нужно обратить внимание на его форму. Тут все зависит от вкуса хозяина. Садовые столы бывают прямоугольными, овальными, круглыми и квадратными

Для веранды или террасы подойдет угловой вариант

Садовые столы бывают прямоугольными, овальными, круглыми и квадратными. Для веранды или террасы подойдет угловой вариант.

Чтобы изготовить уличный стол для дачи новичку, лучше выбрать прямоугольную или квадратную модель. Овальные или круглые изделия более сложные, поэтому впервые за них браться не следует.

Виды ящиков для инструментов

При скоплении самых разных приспособлений для ремонта, каждый мастер задумывается о том, чтобы приобрести большой ящик для инструментов. Он выполняет сразу несколько важных функций:

1. Скрытое компактное хранение нужных атрибутов ремонта дома и автомобиля.
2. Быстрый доступ к каждому из них при необходимости.
3. Возможность легкой транспортировки по территории дома или двора.

В зависимости от области применения и особенностей содержимого, ящик для инструментов может быть:

1. Открытого типа, в конструкции которого отсутствует крышка. Это удобно быстрым доступом к нужным атрибутом, но чревато запылением содержимого.
2. Закрытого типа с крышкой и специальным замком. В таких разновидностях строительные принадлежности защищены от воздействия пыли, влаги и других неблагоприятных факторов.

По особенностям конструкции в можно найти следующие разновидности:

• боксы;
• кейсы;
• лотки;
• контейнеры.

Бокс для инструментов

Одной из самых вместительных разновидностей является ящик под инструменты в формате бокса. Он состоит из:

1. Жестких стенок, чаще прямоугольной формы и укрепленного дна.
2. Крышки, которая может откидываться, раздвигаться или сниматься полностью.
3. Системы защиты и плотной фиксации крышки замкового типа.
4. Разного количества отделений внутри для содержимого различного размера: от металлических крепежных элементов до крупного электроинструмента. Встречаются и так называемые мультибоксы, состоящие из нескольких отделений и напоминающие стандартные комоды.
5. Ручки и колес. При их наличии бокс становится передвижным или переносным. Есть и стационарные модели, которые удобно размещать на постоянное место в гараже или мастерской.

Кейс для инструментов

Более компактной модификацией для хранения считается кейс. Такой ящик для инструментов покупают в машину или квартиру при наличии небольшого количества инвентаря, который нужно компактно хранить в шкафу. Конструкция кейса напоминает чемодан в уменьшенном варианте, который внутри разделен на секции для хранения негабаритных вещей. Такой ящик для инструментов обязательно снабжен удобной ручкой для переноски

Качественный кейс даже при скромных размерах способен вмещать в себя большое количество нужных мелочей и тех аксессуаров, которые важно быстро иметь под рукой

Лоток для инструментов

При частом или постоянном использовании мастера приобретают ящик для инструментов в форме лотка. Он представляет собой контейнер открытого типа с ручкой

В лоток удобно складывать среднегабаритные приспособления, которые важно постоянно иметь под рукой и периодически переносить с места на место. Особенно актуален такой ящик с инструментами для автосервиса, в котором мастера ежедневно пользуются стандартным набором основных принадлежностей. В крупных авторизованных центрах у каждого механика есть свой набор инструментов в дополнение к основному арсеналу

В крупных авторизованных центрах у каждого механика есть свой набор инструментов в дополнение к основному арсеналу

В крупных авторизованных центрах у каждого механика есть свой набор инструментов в дополнение к основному арсеналу.

Контейнер для инструментов

В ситуациях, когда необходимо уместить большое количество разнокалиберных деталей, например, при покупке ящика для инструментов на грузовик, стоит отдавать предпочтение контейнерам. Они состоят из:

1. Цельного укрепленного корпуса, чаще прямоугольной формы.
2. Часто встречаются дополнительные съемные модули, располагающиеся в основном отсеке, для более мелких деталей.
3. Крышки с замковой фиксацией, которая может откидываться, сниматься полностью или раздвигаться.
4. Нередко контейнер-органайзер для инструментов имеет сложный механизм трансформации, с помощью которого в разобранном виде ящик превращается в настоящую мини-мастерскую, в которой все необходимое находится под рукой на строго отведенных местах. В собранном же виде контейнер не занимает много места и может храниться компактно в багажнике.

Принцип конструкции и материалы изготовления

Перед изготовлением конструкции нужно четко решить для себя несколько вопросов по поводу будущего изделия. Выбирая в каждом пункте свой вариант, можно получить принцип конструкции.

1. Первый вопрос это состав инструментов. Если в наличии есть большое количество крепежных материалов, то под них стоит изготовить отдельный отдел. Это же сразу отбрасывает вариант с тканевым органайзером, поскольку крепежи просто прорвут стенки. Важным является наличие электроинструмента. Если в составе инструментов есть дрель, шруповерт, перфоратор и другие инструменты такого рода, то одинарный ящик не подойдет. Для такого органайзера придется делать большое количество отделений, под каждый из инструментов.
2. Второй критерий это возможность передвижения органайзера. Он выходит из первого. Если в составе инструментов только самый базовый набор, то лучше сделать ящик переносным. Это позволит содержать инструмент в квартире. К тому же, удобно подносить инструменты сразу к месту работы. Стационарный органайзер удобен свой просторностью. Здесь можно расположить все, что требуется, начиная от простых инструментов, заканчивая болгаркой и электропилой.
3. Следующий и последний вопрос это используемые материалы. Фанера не способна выдержать вес тяжелых инструментов, но она подойдет для создания верхних полок стационарного органайзера. Лучше всего использовать доски. Это достаточно легкий в крепежах материал, который отличается достаточно крепостью, чтобы выдержать вес тяжелых инструментов. Для придания дополнительной жесткости ящику используются металлические уголки. С помощью металлической рамки можно создать достаточно устойчивую конструкцию и даже поставить ее на колесики для удобства перемещения в пространстве.

Пошаговая инструкция по изготовлению ящика для инструментов

Оптимальный материал для изготовления каркаса – древесина дуба. Это прекрасный прочный материал, который отличается прочностью и стойкостью к механическим воздействиям. Лучше взять за основу – клееные плиты толщиной 19 мм. Данный материал не имеет сучков и гнилых включений. С помощью циркулярки отрезают полосу шириной 38 мм.

Чтобы при склеивании отдельные элементы не сдвигались относительно друг друга, в первую деталь немного вбивают гвоздик, кусачками удаляют его шляпку, а потом на выступающий острый кончик набивают вторую доску.

Доски дополнительно промазывают клеем и фиксируют.

Выступивший на стыках деталей клей удаляется стамеской, только надо подождать, чтобы клей немного подсох.

В итоге должна получиться деталь 38х38 мм. Ее торец шлифуют.

Край должен быть срезан строго под углом 90°, поэтому отрезая деталь нужной длины, нельзя забывать об угле среза.

Такой прием поможет удостовериться в точности угла среза.

Расположение каждой детали маркируется, чтобы не запутаться при сборке.

В каждой детали по всей длине прорезается паз, он должен идти строго по центру.

Пазы можно сделать либо с помощью стационарной циркулярной пилы, либо с помощью фрезерной машины.

На деталях, которые предназначены для изготовления вертикальных угловых опор каркаса, делают поперечную разметку.

В задних угловых деталях делают еще один продольный паз. В передних угловых опорных деталях он не нужен.

Для последующего крепления в торцевой части заготовок надо найти центр, отметив точку пересечения диагоналей.

Далее в отмеченной точке просверливается отверстие, диаметр которого соответствует диаметру дюбеля для крепления (6 мм).

Надо внимательно проверить совместимость заготовок.

Заготовки обрабатываются напильником.

В свободно собранной раме делают отметки, чтобы впоследствии удлинить пазы.

Пазы выпиливают ножовкой по дереву.

Стамеской удаляют все лишнее.

Далее деревянный ящик для инструментов изготавливается по частям. Сначала – боковые стенки, затем – вся конструкция, далее – выдвижные ящики, в конце – крышка. Боковые стенки делают из березовой фанеры.

Эти заготовки нужны для выдвижных ящиков. С торцевой части выпиливается уголок.

Каждая заготовка просверливается для крепления болтами.

Соблюдая точность, надо присверлить подготовленные детали.

На детали, предназначенной для крепления и разделения 2-х выдвижных ящиков, выполняются вырезы под углом 90 °.

Установив детали для движения ящиков на место и зафиксировав их, постепенно начинают их прикручивать.

Уголки фанерных заготовок срезаются, как на фото.

Стенки нижних ящиков крепятся к листам фанеры с помощью саморезов.

К одной боковой стороне присоединяют подготовленные горизонтальные детали из фанеры. Сначала это делают без использования клея.

Во время фиксации с помощью струбцин надо проверить диагональность, чтобы совпали размеры.

Выдвижные ящики изготавливаются из фанеры.

Пазы можно выпилить либо на стационарной пиле, либо с помощью фрезы.

Далее потребуется сверло форстнера, чтобы сделать отверстия.

Детали выдвижных ящиков скрепляются с помощью клея.

Боковые части ящиков должны иметь пазы для движения по закрепленным внутри планкам.

Для прочности боковые части скрепляются дюбелями, которые срезаются заподлицо.

Для надежности при склеивании маленькие гвоздики частично вбиваются в поверхность передней стенки выдвижных ящиков, их шляпки удаляются.

Прикрепив передние панели к выдвижным ящикам, смотрят, ровно ли расположены отдельные элементы.

При склеивании надо соблюдать предельную точность, зазоров быть не должно.

В конце делают верхнюю раму ящика из фанеры.

Чтобы сделать точный разрез под углом 45°, желательно использовать специальный инструмент.

Заготовки для рамы соединяются и фиксируются при склеивании с помощью натяжного ремня.

В крышке надо сделать паз.

При креплении фанеры и рамы детали зажимают и просверливают тонким сверлом.

Круглым напильником формируют торцевую часть вращательного элемента для удержания крышки в поднятом положении.

Удерживающая деталь фиксируется с помощью тонкого гвоздика. Его диаметр должен быть меньше отверстия, чтобы ручка легко двигалась.

В раме делают паз.

Паз не должен достигать угловой части.

Верхняя рама крепится на дюбеля.

Фрезеровка в раме и крышке должны совпадать.

Крышка крепится с помощью шарнира.

После окончательной сборки все фиксируется, чтобы обеспечить высокое качество соединения.

В конце ящик для инструментов шлифуется и обрабатывается пропиткой для дерева.

Как сделать открытый ящик: пошаговая инструкция с чертежами, размерами и фото

Простейший органайзер для инструментов — это конструкция в виде короба с ручкой. Внутри можно устроить несколько отсеков, снаружи закрепить «карманы» различной вместимости.

Для ящика среднего размера понадобятся:

• фанера, доска, МДФ или другой древесный листовой материал, который легко скрепляеся саморезами;
• крепеж;
• электрический лобзик;
• шуруповерт;
• карандаш, линейка;
• льняное масло для обработки дерева.
• А — днище ящика 35х20 см;
• В — 2 боковых детали 22х22 см;
• С — 2 длинных боковых элемента 35х10 см.

Из бруска заготавливают ручку длиной 35 см с небольшим запасом. Потом можно будет откорректировать размеры по месту. Можно использовать стальные или алюминиевые трубки, обрезки гладкой арматуры.

Вырезают размеченные детали лобзиком. Поочередно соединяют днище и боковины с помощью саморезов, которые вкручивают через деталь в торец другого элемента. Примерный шаг установки метизов — 7-10 см. Можно дополнительно проклеить все стыки столярным клеем.

Чтобы не избежать перекоса при крепеже или поломки метиза, саморезы нужно монтировать правильно:

• не вкручивать в места с сучками и другими дефектами древесины;
• устанавливать крепеж перпендикулярно поверхности;
• оси шуруповерта и самореза должны строго совпадать;
• скорость закручивания увеличивать плавно, без рывков.

Некоторые мастера рекомендуют предварительно натереть шурупы мылом. После этого они входят в древесину очень легко.

Брусок для ручки отшлифовывают до гладкости. При креплении его к боковинам сначала нужно рассверлить отверстие через деталь, а затем уже вкрутить саморез.

Ручку можно сделать откидной — прорезать в боковинах отверстия, продеть прочный шнур и привязать к нему брусок. Переноска ящика осуществляется обычным способом, потом ручку укладывают в сторону. В таком виде она не мешает доступу к инструментам.

Для мелких деталей изготавливают боковые карманы из фанеры или ДВП. Выпиливают пластинки соответствующих размеров и прикручивают их к боковинам через узкие накладки.

READ Из Чего Состоит Дрель

Для внутренних отделения вырезают простенки. Их закрепляют с помощью накладок или вставляют в предварительно прорезанные пазы.

Под извлекаемые емкостей устанавливают внутри ящика упоры из брусков или обрезков фанеры. Съемные контейнеры можно сделать самостоятельно из листового пластика, жести, дерева или взять готовые подходящего размера.

После сборки органайзер покрывают льняным маслом. Можно покрасить дерево акриловым лаком для внешних работ или обработать морилкой, антисептической пропиткой.

https://youtube.com/watch?v=i6Jy8C7x-70

Мастерим ящик для инструментов из металла

Металл это отличный материал для изготовления инструментального контейнера . Изделие изготовленное из металла не впитывает влагу, поэтому ваши инструменты будут надёжно защищены от коррозии.

Чтобы самостоятельно сделать ящик для инструментов из металла своими руками понадобится лист металла, угольник или штангельциркуль, ,линейка,пассатижи, наковальня либо металлический брус, шуруповерт, Ножницы по металлу, маркер, напильник, а для фиксации деталей между собой используют профили, метизы, уголки

В качестве металла используют сталь, алюминий (можно оцинкованный) Важно, чтобы материал не деформировался и не гнулся

Принцип сборки следующий

1. Начертите на бумаге будущее изделие с размерами;
2. Наметьте на листе металла развёртку маркером, разрежьте металл ножницами по металлу или зубилом на составляющие части, а именно должно присутствовать дно, боковые части, крышка, ручки
3. разметьте на листе металла маркером области будущего сверления и просверлите их
4. зафиксируйте отдельные элементы при помощи шуруповерта профилей, уголков, саморезов
5. соберите короб и соедините планки саморезами, профилями или уголками;
6. исходя из особенностей конструкции приготовьте секции для установки отсеков, монтажа ящиков
7. поставьте полозья, ролики, раздвигающийся крепеж;
8. скомпонуйте ящики, стенки перегородок, отсеки;
9. смонтируйте петли и установите крышку;
10. зафиксируйте фурнитуру в виде ручек, замков, защёлок.

Завершающим этапом остаётся зачистить напильником неровные краешки металла, отшлифовать, закруглить края. Можно ещё покрасить короб в качестве дополнительной защиты от коррозии, предварительно его прогрунтовав.

Конструкция

Для ручного изготовления можно ограничиться простой конструкцией или «замахнуться» на вариант посложнее. Это будет зависеть от функций, возложенных на органайзер, а также от вида хранящихся устройств и материалов:

• Простой короб с ручкой чаще используется для плотницкого, строительного или малярного инструмента Он легок в изготовлении, достаточно универсален и удобен при переноске.
• Кейс — конструкция типа чемодана, закрывается крышкой с замком. В таком органайзере можно держать некрупные инструменты, хрупкие приборы, расходные материалы.
• Контейнер с крышкой — очень популярный вариант. Внутреннее пространство организуется в соответствии с нуждами пользователя. На дно укладывают крупногабаритный инструмент, сверху устанавливают контейнеры для хранения «мелочевки». Они могут быть как закрепленными, так и извлекаемыми.

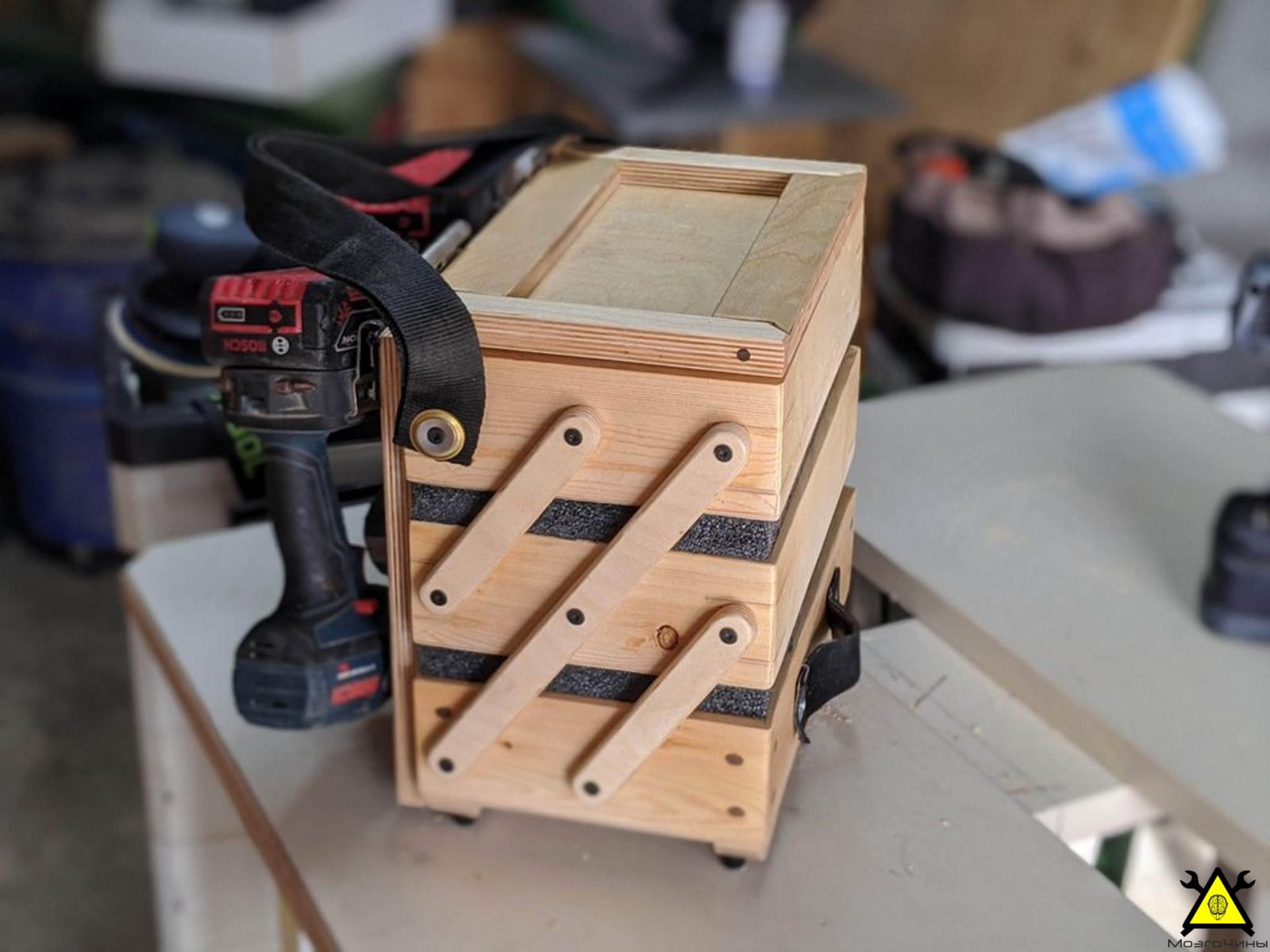

• Раскладные «гармошки». В сложенном виде очень компактны, а при раскладывании предоставляют полный обзор всего, что имеется внутри.
• С выдвижными отсеками — представляют собой конструкцию типа тумбы. Каждое отделение обособлено, все предметы аккуратно сложены и не контактируют между собой.
• На колесах — удобная модификация любого тяжелого органайзера. Проблема переноски на большое расстояние отпадает сама собой. Для профессиональных мастеров или бригад, выполняющих широкий спектр работ, это существенное подспорье.
• Ящик-табурет — функциональный вариант, может использоваться как место для сидения или небольшая рабочая поверхность.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Каким ОН должен быть?

Ящик сделан по индивидуальным потребностям

Если это домашний бокс, то он может быть обычной коробкой с ручкой. Ну а если вы, например, сантехник, то понятно, что вам понадобится коробка более функциональная, вместительная и прочная. Эту роль с успехом выполнит органайзер. Однако в данной статье, в качестве примера, рассмотрим простой домашний вариант – коробка с ручкой. Итак, будем считать, что мы определились с типом ящика, где будем держать все необходимые нам инструменты или почти все.

С чего начнем? Для начала подберем материал. Это может быть фанера, дерево или даже металл, затем произведем расчеты. Только после этого можно приступать к составлению подробного чертежа. Это можно сделать классическим способом, то есть на ватмане с помощью хорошо заточенного карандаша, линейки, циркуля, угольника и т. д.

Схема конструкции ящика

Чертеж ящика

Неклассический способ – с помощью специальной компьютерной программы. «Автокад» и «Компас» как раз и «заточены» на то, чтобы сделать профессиональный точный чертеж. Преимущество таких программ в том, что они помогут избежать ошибок при расчете и, более того, есть возможность заранее просмотреть, что у вас из всего этого получится.

Материал подобрали, и теперь для изготовления осталось собрать весь инструмент, который нам будет необходим. Конечно, виды инструментов – это индивидуально. Все зависит от того, какой именно ящик вы хотите. Они ведь тоже разными бывают. Но, так или иначе, есть инструменты-универсалы. Они всегда нужны. Это измерительный инструмент:

• крепеж;
• молоток;
• отвертка.
