Корабельные якоря. Якорь Матросова: особенности конструкции

Распространенные модели якорей для лодки ПВХ

Якорь-кошка

Данный тип устройства — самый популярный у рыболовов. И не зря. Он обладает прекрасными техническими характеристиками, подходит для применения на любых типах грунта и обладает сравнительно небольшим весом, так как удержание плавательного судна происходит, главным образом, за счет зацепления за грунт.

Несомненным его плюсом является широкий функционал. Его можно применять для поиска оборванных снастей, благодаря его конструкции, в которой свободные концы представляют собой загнутые шипы.

Минусом является то, что при ловле на течении его необходимо утяжелять подручными материалами (например, цепью). Также, он может быть модернизирован свободной муфтой, позволяющей транспортировать его в сложенном виде.

Вес данного типа якоря варьируется от 1 до 12 кг. Для малого плавательного средства, такого как лодка ПВХ, вполне подойдет устройство весом до 4,5 кг.

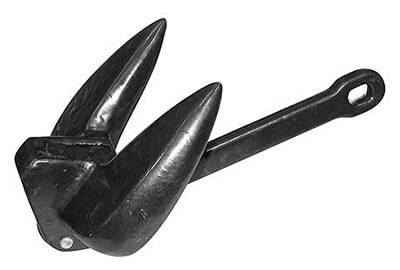

Холла

Еще одним типом, который пользуется широкой популярностью у рыболовов, является якорь Холла. Конструктивно он состоит из веретена, рыма и лап со свободным ходом. Принцип действия основан на зарывании свободно ходящих лап в грунт.

Несомненным плюсом является надежность сцепления с грунтом. Из минусов можно отметить неудобство и громоздкость в транспортировке, необходимость наличия дополнительного троса для обеспечения зацепа.

Грибовидный

Грибовидный якорь (другое название зонтообразный) представляет собой рым с полусферическим основанием.

Удержание лодки осуществляется за счет:

1. Веса.
2. Грунта, собранного внутри полусферы.
3. Непосредственно самой полусферы, которая зарывается в грунт при попытке плавсредства сдвинуться с места.

Отметим! Данный тип якоря обладает очень хорошей держащей силой. Конструкция устройства предотвращает его от зацепления о подводные препятствия (коряги, камни и т.д.), а также препятствует повреждениям лодки ПВХ.

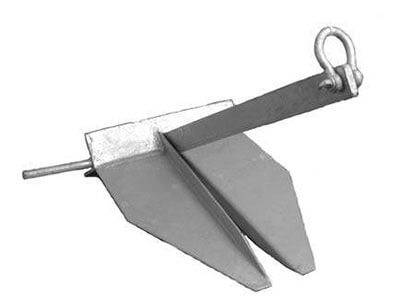

Денфорта

Принцип работы данного якоря аналогичен работе Холла. Отличие заключается лишь в наличии штока, который предотвращает опрокидывание устройства на бок, что особенно актуально для крупных водоемов или рек с небольшим течением.

Наилучшие результаты он показывает на песчаных и глиняных грунтах. Для грунтов с преобладанием крупной гальки он не пригоден.

Минусом является его сравнительно малый вес, поэтому для рыбалки с частыми перемещениями он неудобен, так как медленно достигает дна.

Как выбрать лучший якорь для надувных ПВХ лодок?

В первую очередь якорь применяется для обеспечения безопасности судна и пассажиров. Производит стабилизацию лодки даже на бурном течении и помогает удерживать необходимое положение.

Так же даёт возможность сделать стоянку в нужном месте без необходимости постоянной корректировки положения. Ну и, конечно же, не будет проблем со швартовкой, так как без надёжного крепления лодку может просто унести.

Перед изготовлением якоря нужно определиться с моделью и весом.

Качественный якорь должен отвечать двум обязательным требованиям:

• Масса (в кг) должна быть не менее 10 процентов от веса лодки.
• Масса (в кг) должна составлять не меньше одного процента, от длинны судна(в см).

При изготовлении якоря следует учесть некоторые дополнительные факторы, которые могут повлиять на качественную работу:

Наличие и высота волны. Максимальная сила ветра в районе использования. Тип дна, так как каждая модель показывает лучшие характеристики на определённых тапах дна

Немаловажное значение имеет выбор якорного троса. На данный момент используются натуральные и синтетические материалы. Основные параметры при выборе якорного троса:

Основные параметры при выборе якорного троса:

• Усилие на разрыв (должно превышать в семьдесят раз вес якоря).
• Толщина.

При желании сэкономить и получить сто процентную уверенность в качестве якоря, то целесообразно сделать его самостоятельно. Для производства своими руками совсем не обязательно быть профессионалом.

Для начала рыболову нужно определится с тем необходим ли якорь для лодки ПВХ или можно комфортно рыбачить без него. Основные предназначения якоря заключаются в сохранении равновесия судна, что влечет за собой обеспечение безопасности пассажиров и рыболова. Якорь позволит зафиксировать лодку в одной точке без других манипуляций.

Основные требования к якорю

Для того, чтобы сделать хороший якорь необходимо правильно рассчитать основные показатели и опираться на них во время изготовления:

• удостоверится о наличии на водоеме волн либо их отсутствии и примерной их высоте;
• приблизительно знать максимальную силу ветра в ваших широтах;
• какого типа дно в вашей лодке ПВХ;
• подобрать якорный трос с правильными свойствами и характеристиками.

На трос приходятся максимальные нагрузки, поэтому стоит позаботиться о его прочности. Примерная нагрузка на трос равняется десяти массам якоря.

Вы не сможете отыскать якорь, идеально подходящий под все условия рыбалки.

Прежде чем сделать якорь для лодки ПВХ своими руками необходимо провести некоторые наблюдения и исследования, а уже после этого начинать процесс изготовления и отправляться на водоем с лодкой:

• прежде всего необходимо владеть информацией о погодных условиях на водоеме;
• выбрать оптимальный тип и конструкцию изделия;
• найти и подготовить все материалы, требующиеся для изготовления;
• изучить советы от опытных рыбаков, чертежи и фото якорей в глобальной сети.

Плюсы якорей сделанных своими руками

Эффективность подручных средств, использованных в качестве якоря слишком низкая, но у этого явления есть свои объяснения:

1. большой вес сильно сковывает движения рыбака внутри лодки при управлении ею;
2. надувную лодки можно легко повредить острыми углами;
3. процесс надежной фиксации камня к веревке занимает много времени.

Применения подручных средств в качестве якоря оправдано лишь в условиях рыбалки на водоеме с каменистым дном.

Исходя из таких особенностей сделать якорь для лодки ПВХ своими руками является одной из лучших и оптимальных идей. При изготовлении якоря самостоятельно вы сможете учитывать как личные предпочтения, так и все особенности водоема и условия ловли.

Якорь для надувной лодки из тормозного диска

Пожалуй, самый простой, дешевый и достаточно действенный якорь. Чем он действительно хорош, тем, что, благодаря своей массе и форме, не нужно никак доработок — привязал, бросил в воду. Справляется со своими задачами неплохо и стабильно держит в разных ситуациях.

При этом места занимает мало и, более того, его можно один раз привести на рыбалку, спрятать в кустах и пользоваться при случае — такие объекты легко маскируются и внимания не привлекают, а если украдут, то и не жалко.

При желании можно доработать, наварив дополнительные элементы. Для эстетов не составит труда сделать из диска и вполне цивильный вид:

Мне подходит12Не подойдет1

Виды якорей по назначению

Становые — размещается в носу для держания техники на стоянке.

Становой якорь шведского 62-пушечного линейного корабля

Вспомогательные — размещается в корме чтобы не дать судну развернутся пока оно стоит на становом якоре.

Мёртвые — для продолжительной стоянки на одном месте чаще всего используется на буровых судах, маяках, буях. Мёртвые якоря часто устанавливают специализированными судами, а при съёме с якоря попросту бросают. В свою очередь, мёртвые якоря бывают направленными и круговыми, последние намного тяжелее.

Завозы — для удержания специализированных плавсредств наподобие земснарядов. Якорь устанавливается специальным судном (завóзней), зачастую на несудоходную мель, поэтому требуется хорошая держащая сила при малой массе. Часто завозы делают однорогими. К завозам относятся папильонажные якоря, рассчитанные на надёжное удержание в широком секторе.

Судовые якоря — предназначены для удержания плавсредств на стоянке на открытой воде. В зависимости от водоизмещения, особенностей грунта в месте стоянки и ряда других факторов надо применять различные типы судовых якорей.

Грибовидный якорь — это грибовидный или зонтообразный якорь которого начали применять с 1850 года предназначений для заякоривания маяков, буйков и прочих.

В помощь любителям бездорожья

Какой бы не был внедорожник — отечественный ли, зарубежный, а мест, где можно завязнуть по самые уши на карте Российской Федерации, слава богу, хватает. Кто сталкивался с севшей «на пузо» в жидкую грязь машиной, тот знает, что пытаться решить вопрос при помощи лопаты бесполезно. Колеса только глубже погружаются в жижу.

Наличие на «железном коне» лебедки значительно расширяет его возможности в плане проходимости. Достаточно мощное устройство, состоящее из барабана, троса и механического или электрического привода способно вытащить авто из любой грязи. По эффективности вытаскивания засевших машин лебедку можно сравнить только, пожалуй, с трактором «Беларус».

Но для того, чтобы при помощи лебедки вытащить застрявший автомобиль, конец троса должен быть за что-то надежно закреплен. Задача облегчается в лесу, где достаточно деревьев с толстыми стволами и мощными корневыми системами. А что делать в поле (весной, осенью, а иногда и в дождливое лето обычная пашня превращается в непроходимое месиво), болотистой местности? Вот тут-то на помощь и приходит якорь для лебедки. Устройство позволяет создать достаточно надежную опору для обратного конца троса как в сыпучем песке, так и в болотной жиже.

Интересные факты

Якорь CQR

Изобретатель наиболее известного якоря конструкции якорь-плуг был англичанин Тейлор, назвал его «CQR», что произносится как английское слово «secure» — безопасный или надёжный.

Возле Португалии среди песчаных дюн острова Тавир, есть интересное зрелище – кладбище якорей (The Cemiterio das Аncoras).
Якоря были изготовлены не для кораблей, а для удержания на дне рыболовных сетей, предназначенных для ловли тунца.

Кладбище якорей в Португалии

Якорь-плуг состоял из веретена и только одной лапы-лемеха, связанных друг с другом шарнирным соединением. Оно рассчитано таким образом, чтобы если даже якорь упадет на дно острием лапы вверх то чтобы под натяжением якорного каната он обязательно перевернулся и достаточно углубится в грунт. «CQR» обладает очень хорошей держащей силой — 18 кг на каждый килограмм веса на плотном песчаном и 13,5 кг на илистом грунте. Якорь до сегодняшнего дня выпускается 2 до 250 кг.

Массовым производством якоря Хейна занималась фирма «Грюзон» (англ. Gruson)она уменьшила длину штока коробки якоря (конечно же с согласия изобретателя). Принципы конструкции Хейна стали основой для остальных типов становых якорей с повышенной держащей силой.

Виды якорей для лодки ПВХ своими руками — чертежи

В некоторых условиях рыбалка на лодке без якоря практически невозможна. Даже если будет наблюдаться сильный             ветер или надоедать подводное течение, надежный «тормоз» сможет удержать средство для плаванья на месте. Поэтому потребность такого механизма не следует недооценивать.

Якорь можно сделать своими руками. Сегодня самыми популярными вариантами самодельных конструкций данного типа стали:

• конструкция Холла;
• якорь-кошка;
• устройство, сделанное по системе Курбатова;
• грибовидные устройства для рыбалки на речке;
• система Денфорта, которая помогает надежно укрепиться на любом виде грунта.

У каждого из этих видов есть свои недостатки. Но есть и положительные качества. Узнать какой именно механизм подойдет в данном случае можно только после детального рассмотрения каждого из видов.

Простой разборный якорь

Для его изготовления пригодятся такие материалы:

• стальная трубка (ее диаметр – 2,5 см, длинна 27 см.);
• 1 гайка и 1 втулка;
• 4 полоски стали – две меньшие и две большие;
• два металлических кольца;
• около двух килограммов твердого свинца в расплавленном виде.

К концу рубки нужно прикрепить втулку. Четыре полоски стали будут служить в качестве лап. Все это скрепляется гайкой и надежно прикручивается. Для того чтобы приспособление было более тяжелым, внутрь можно залить расплавленный свинец.

Сварной Курбатовский якорь

Его изготовление более простое и материалов понадобится меньше:

• стальной прут;
• проволока;
• полоски из стали.

Из проволоки нужно сделать некое веретено. Уже к нему привариваются полоски. Чтобы более надежно укрепить конструкцию к ней приваривают кусочки метала.

Якорь кошка

Для небольших ПВХ лодок очень часто используют конструкцию именно якоря-кошки. Он складной, не занимает много места. Это довольно легкое приспособление, поэтому в ветреную погоду требует утяжеления.

Лапы крепятся на веретено из проволоки. Их можно регулировать при помощи все того же веретена, сдвигая вверх и вниз.

Якорь пирамидальной формы

Для изготовления такого якоря нужно прежде иметь пирамидальную форму. Ее можно сделать с листов металла. Форму нужно вставить в углубление в земле залить ее горячим расплавленным свинцом. Для крепления используют кусок проволоки. Ее запихивают в горячий свинец, где она надежно застывает.

Второй способ изготовления такого вида приспособления для рыбацкой лодки предусматривает крепление пластин различного размера сверху вниз. Притом, самая маленькая пластина должна размещаться в самом низу. Таким образом, вес предмета можно с легкостью регулировать, просто снимая лишние или добавляя новые пластины.

Способы изготовления

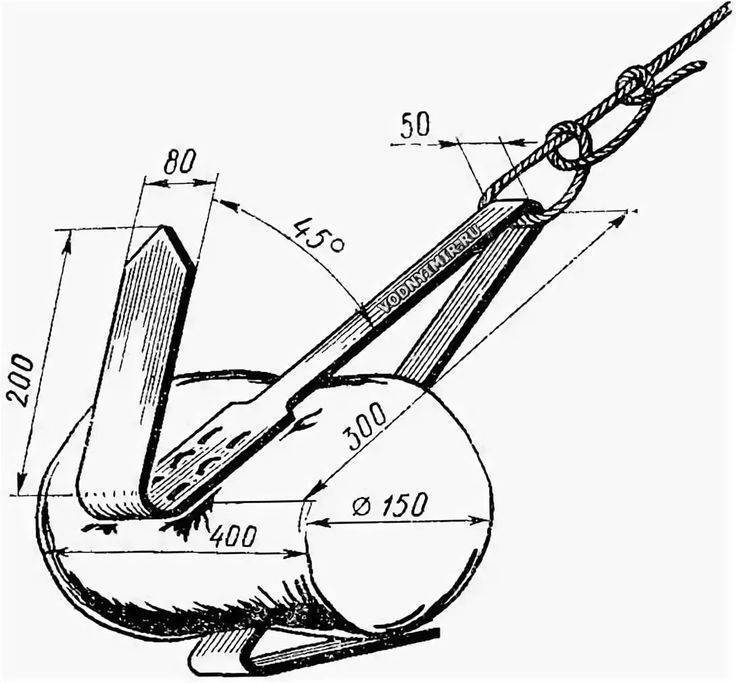

Самодельное удерживающее устройство для резиновой лодки, по методике Курбатова

Процедура изготовления не особенно сложна. Якорь являет собой сварную конструкцию (чертежи которой представлены ниже), отличающуюся малыми габаритами и относительно небольшой массой (приблизительно 2 килограмма).

В этом устройстве предусмотрена лишь одна лапа и раздвоенное веретено средних размеров. Данное самодельное удерживающее устройство превосходно удерживает плавсредства длиной до 5 метров.

Теперь рассмотрим пошаговое руководство изготовления.

1. Из проволоки гнется веретено, к верхней области которого сваркой фиксируется планка.
2. Фиксирующие шайбы и планки варятся к штоку (штанге). Они требуются для того, чтобы можно было разворачивать лапу под водой, чтобы та сцепилась с грунтом.
3. Концы веретена свариваются у штанги посредством металлической пластины, которая требуется для обеспечения рабочих свойств лапы.

Как было написано выше, масса якоря для лодки из поливинилхлорида, собранного по курбатовской методике, равняется ориентировочно 2-м килограммам. Он превосходно держит плавсредство на покрытом илом и песком дне.

Якорь-кошка собственными руками для лодки ПВХ

Из стального листа нарезаем:

• 4 полосы в виде прямоугольника – 2 сантиметра по ширине, 10-15 сантиметров по длине;
• 4 полосы – 2 сантиметра по ширине, 4-5 сантиметров по длине, края закруглить;
• 8 полос – 2 сантиметра по ширине, 3 сантиметра по длине, один край закруглить.
• далее вырезаем из этого же листа 4 заостренных треугольника, которые будут исполнять роль лап удерживающего устройства.

К верхней и нижней части основной трубы посредством сварки фиксируем монтажные кольца.

К низу трубы варим 4 трехсантиметровых полоски из 8 заготовленных, заблаговременно проделав в них отверстия диаметром 5-7 мм. К ним будут фиксироваться рога. Оставшиеся 4 полосы точно так же варим к отрезку 2-ой трубы. Данная труба должна беспрепятственно передвигаться по основной.

В 4 полосах длиной 4-5 сантиметров на концах делаем отверстия того же диаметра. Аналогичные отверстия сверлим с одного края 4 полос, длина которых 10-15 сантиметров.

С другого края длинные полосы заужены, и в этом районе к ним посредством сварки фиксируем треугольники. Посередине этих полос производим надрезы, после гнем их и осуществляем в месте сгиба сварку. Благодаря этому рога приобретут дугообразную конфигурацию.

Фиксируем получившиеся рога посредством железных прутков к «ушам», находящимся внизу. Четырехсантиметровые полосы точно так же фиксируем к «ушам» на втором кусочке трубы. Надеваем данный сегмент на основную трубу. В рогах сверлим отверстия так, чтобы была возможность соединить их прутками с отверстиями на других краях четырехсантиметровых полос.

Складной якорь-кошка

Существует и складная модель кошки. Она похожа на вышеописанное устройство, но за счет скользящей муфты и обособленного шарнирного соединения лап на штанге она обладает возможностью складываться. Когда муфта пребывает в крайней нижней точке, лапы расставляются и фиксируются, а в крайней верхней – сходятся.

Зачастую лапы фиксируются к штанге посредством шплинтов из меди, что при опасном зацепе дает возможность сохранить анкер – шплинты срезаются, высвобождая удерживающее устройство.

https://zen.yandex.ru/media/id/5be1eba9d28a2200aae215e0/5cffb4bd2eda9900ac611196 https://fisherhook.ru/2017/04/vyibiraem-i-sobiraem-yakor-dlya-lodki-pvh-svoimi-rukami/ https://wlooks.ru/lodki/yakor/

Изготовление простого разборного якоря

Для изготовления самодельного разборного якоря вам понадобится небольшая трубка из нержавейки
: диаметр – 25 мм, длина – 270 мм. На её конец привариваем втулку
с 25-мелиметровой резьбой М12.

Лапы
делаются из полосок нержавеющей стали
со следующими габаритами: длина – 260 мм, ширина – 40 мм, толщина – 4 мм. Края лап нужно обработать наждачной бумагой.

На одну из лап привариваются две полоски
с целью предотвращения прокручивания лап в собранном положении якоря. Сами лапы надеваем на шток
и закручиваем гайкой М12. Для того чтобы якорь можно было собрать без применения инструментов, на гайку привариваем кольцо. На другой стороне якоря же делается отверстие, в которое вставляется ещё одно кольцо (диаметр – 40 мм, толщина проволоки – 5 мм). Весить такой якорь будет 1,6 кг.

Чтобы повысить устойчивость лодки в условиях сильного ветра можно в шток якоря залить примерно 2 кг свинца
.

Такой разборный якорь крепится к сидению при помощи специального шнура с карабином. Кольцо, которое было приварено к гайке, может использоваться для закрепления шнура при стоянке на каменистом дне с корягами. Когда шнур будет подцеплен к якорю за нижнее кольцо, процесс вытягивания якоря станет более легким.

Для изготовления якоря такого типа нужны:

• кусочек металлического прута с длиной в 12 мм;
• листовая часть (толщина 3 мм);
• проволока (диаметр не меньше 8 мм).

Якорь будет обладать раздвоенным веретеном и одной лапой. Приблизительный вес – 2 кг.

Сначала делаем веретено из проволоки, к верхней части которого привариваем планку. Далее привязываем фиксирующие планки к штоку. Благодаря им будет разворачиваться лапа, обеспечивается надёжный зацеп за донный грунт. Концы веретена у штока следует приварить полоской металла, что нужно для поддержания единственной лапы в рабочем положении.

Для лодок ПВХ с длиной в 3-4 м отличным решением будет использование якоря-кошки. Проще всего изготавливается складной вариант, конструкция которого предусматривает закрепление лап при помощи шарниров внизу основы якоря. Положение лап якоря меняется при помощи специальной муфты, которая скользит по веретену и стопорит в верхнем или нижнем положении.

Чтобы не произошло обрыва, лапы закрепляем на штоке при помощи шплинтов, которые в случае застревания конструкции срезаются, позволяя лапам распрямиться и выйти из-под коряги или иного блокирующего объекта. Повысить компактность можно при помощи шарнирного крепления лап внизу штока, на который надевается плавающая муфта. Так вы сможете легко складывать лапы и приводить их обратно в рабочее положение.

Такой якорь-кошка особенно хорош при безветренной погоде. В случае сильных порывов ветра якорь следует дополнительно утяжелить.

Якорные конструкции: назначение, тип

По назначению корабельные якоря бывают:

• Вспомогательные
  : анкеры, верпы, дреки, кошки, ледовые. Роль вспомогательных якорей – помогать становым в определённых ситуациях: при посадке и высадке пассажиров, погрузке и выгрузке, для снятия судна с мели, удержания судна у кромки ледового поля.
• Становые
  : на каждом судне их должно быть 3 (2 в клюзах, 1 – на палубе).

По способу забора грунта делятся на две группы.

В одну группу входят якоря, которые забирают грунт (т. е. зарываются в него) одной лапой. В первую очередь сюда относят адмиралтейский якорь.

В другую группу объединены якоря, забирающие грунт двумя лапами: якоря Холла, Байерса, Болдта, Грузона-Хейна, Матросова.

Становые якоря должны соответствовать следующим критериям:

• прочность;
• быстрая отдача;
• хороший забор грунта;
• лёгкое отделение от грунта при подъёме;
• удобный крепёж в положении «по-походному».

Один из самых важных критериев – большая держащая сила, то есть максимальное усилие, измеряемое в килограммах, при воздействии которого якорь не выйдет из грунта и сможет удержать судно «на привязи».

Плоские якоря

Якорь “Британи”, как и другие плоские якоря, может вырвать из грунта при перемене направления приливного течения, без шанса на то, что якорь снова возьмет грунт

“Данфорт”, “Британи”, “FOB”, “Fortress”, “Guardian” – все эти модели якорей объединяет очень большое отношение плоской поверхности лап к весу якоря, поэтому они очень хорошо держат в мягких грунтах и грунте средней мягкости. Якоря хорошо забирают мягкий грунт острыми концами лап, которые конструкция якоря разворачивает под оптимальным углом к поверхности грунта. Однако на твердом песке и гальке эти якоря могут просто ползти по поверхности не забирая грунт.

Их главный недостаток: эти якоря имеют неприятное свойство не забирать грунт повторно, если яхту разворачивает при перемене ветра или течения и якорь срывает. Таким образом, плоский якорь, из легкого алюминиевого сплава, идеален в качестве верпа или вспомогательного (“кормового”) якоря, но немногие яхтсмены решатся использовать его в качестве станового якоря.

История якорей в России

При Петре I якоря ковались на Демидовских заводах

Казалось бы, что можно рассказать о якоре? Простейшая, на первый взгляд, конструкция. А ведь он играет огромную роль в жизни корабля. Главная задача якоря – надёжно привязать судно к земле, где бы это ни было: в открытом море или у берега. Моторная лодка или яхта, круизный лайнер или многотонный танкер – безопасное движение по морским просторам для любого судна зависит от надёжности якорей.

Якорные конструкции видоизменялись на протяжении сотен лет. Надёжность, простота использования, вес – каждый параметр проверяло на практике само море, отсчитывая морские мили. Большинство якорей носят общие названия: адмиралтейский, ледовый, плуг, кошки. Но существуют якоря, названные в честь их создателей. Среди изобретателей надёжных конструкций звучат фамилии: Холл и Матросов, Дэнфорт, Брюс, Байерс, Болдт.

Способы определения веса и размеры якорного каната

По расчету исходя из формул

Это довольно сложная по структуре формула, которая максимально приближена к идеальной:

W=(8÷10)(корень 3 степени из D2) кгс,

W
– вес якоря;

D — водоизмещение судна, тс.

Правда есть масса и других формул, что позволяют определить вес или размер.

Перед тем как выходить в море необходимо тщательно просчитать все параметры и уже только после этого применять любые действия.

Необходимо обратить внимание на глубину погружения, размер лодки или же другого судна, скорость течения, тип якоря и какое время он должен находится на глубине.

Посмотрев в специальные таблицы

Научные деятели, решили упростить мастерам работу и провели исследования, которые относятся к выбору нужного приспособления. Эти таблице позволяют сопоставить все технические параметры любого водного транспорта и таким образом можно достаточно легко выбрать нужный и при этом не используя массу формул, которые отнимают много времени и сил.

Стоит отметить, что правильно сделанные самодельные якоря ничем не хуже от заводских так, как правильная технология приведет к хорошему результату. Перед тем как сделать, необходимо ответить на такие вопросы:

• Для какого судна он будет использоваться (в частности сюда относятся параметры, т. е. вес и объем устройства);
• Не навредит ли он такого типа лодке (как известно, есть разные материалы из которых изготовлена лодка, в частности с надувными надо быть осторожными, чтобы не пробить ее);
• Не подвержен ли материал для изготовления якоря коррозии – в случаи если вы не уверенны, то проконсультируйтесь у специалиста, чтобы ваш труд, не пропал зря.

• Перед тем как начать изготовление необходимо ознакомиться с достаточно большим количеством литературы и можно посмотреть несколько видеоуроков, которые позволят пойти по правильному направлению.
• Определенному типу лодки соответствует якорь, который сможет выполнить все необходимые функции. Если течения достаточно быстрое, то лучше брать с большим весом – это поможет зафиксировать лодку в нужном месте;
• Хранить данный инструмент лучше всего в чехле, который будет его защищать от внешней среды, во время неиспользования. Также не будет царапать поверхность судна;
• После использования стоит его очистить – это поможет максимально долго его использовать.

Каждый рыболов мечтает обладать плавсредством. Самое доступное из них – лодка ПВХ. Многие изготавливают якорь для лодки ПВХ своими руками. Якоря служат для удерживания судна на определенном месте в заданном положении.
Основной (носовой) груз отвечает за сопротивление лодки ветру, волнам и течению, а кормовой (верп) – за осевое расположение лодки относительно сектора облова и за безопасное поднятие со дна. Якоря для надувных лодок являются еще и средством безопасности при ловле в условиях нахождения берега с подветренной стороны. Рыбалка – занятие азартное и увлекательное, очень легко упустить момент, когда ветер или течение отнесет плавсредство дальше, чем нужно. Выгребать после этого против подводного течения обратно к суше может оказаться трудной задачей.

Многие изготавливают якорь для лодки ПВХ своими руками

Российские рыбаки – люди экономные и умелые, поэтому чаще всего они предпочитают изготовить тормозное приспособление для лодки своими руками. Использование подручных средств (кирпичей, камней, кусков железа) несет неудобство в транспортировке, потерю времени на крепление и опасность повреждения самой лодки. Кроме того, их использование возможно лишь на водоемах с каменистым дном, в остальных случаях они малоэффективны. Именно поэтому настоящие рыбаки предпочитают изготавливать самодельные якоря для лодок ПВХ.

Среди множества конструкций наиболее распространены следующие виды самоделок:

• система Курбатова;
• “кошка”;
• якорь Дэнфорта.

Система Курбатова – устройство, отлично работающее на двухместных лодках при небольшом течении и силе ветра до 6 м/с. Конструкция представляет собой раздвоенный хомут из крепкой проволоки и одной лапы с наклоном в 45º. Удлиненный шток гарантирует проникновение лапы в грунтовое дно независимо от угла падения. Такое изделие обладает компактностью и небольшим весом. Для изготовления понадобятся следующие материалы:

• стальная проволока диаметром 7-8 мм;
• лист стали толщиной 3 мм;
• прут из стали диаметром 13-15 мм.

Имея чертежи и сварной аппарат, сделать подобный якорь своими руками несложно:

Как устроен плавучий якорь?

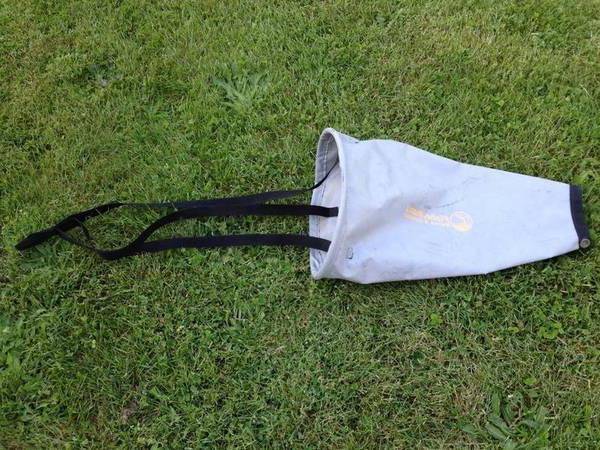

Основу изделия составляет плотная ткань. Плавучий якорь, фото которого представлено ниже, сделан из парусины.

Как правило, приспособление обладает формой конуса или же пирамиды, основание которой раскрыто. Последнее крепится посредством обруча из металла или же крестовидных балок. К нему подсоединены четыре стропы, при помощи которых происходит крепление к якорному канату.

К вершине конуса прикреплен оттягивающий трос, который тянет якорь. У приспособления имеется буек, применяемый для спуска и подъема устройства. Также по буйку можно определить, где находится изделие.

Производство: теорема успеха

Мореплавание издревле считалось уделом серьёзных мужчин. Подход к изготовлению якоря разумно применять соответствующий:

1. Строгое следование таблицам. Предполагается, что соискатель нужной информации готов штудировать тонну специальной литературы. Однако, будь то поход в библиотеку, подписка на тематический журнал или освоение интернет-пространства, все упирается в отсутствие времени, которое хочется посвятить целиком досугу.
2. Для прирождённых математиков выведена эмпирическая формула определения якорного веса: извлечь кубический корень из квадрата водоизмещения (в тоннах), чтобы затем перемножить результат на восемь.

Звучит сложновато. И пусть обладатели калькулятора в десяток кликов отыщут требуемую величину, для всех остальных есть способ попроще:

• якорь приводят в соответствие с весом плавсредства из расчёта: 1 к 100;
• массу берут превышающую 1% от длины.

К примеру, лодке в четыре метра подойдёт четырехкилограммовый, а при заранее известной массе в 300 килограмм разумнее использовать трехкилограммовый якорь. Уж куда понятнее.

Материалы и изготовление

История знает многих любителей поизощряться. Возникает соблазн использовать в качестве якоря заменители: чугунные гантели, обломок рельса, вековой утюг. Но подобный бытовой вариант уступит даже кустарно выполненной конструкции.

Якорь разборный. Оптимальный выбор якоря для ПВХ-лодки. Идеален при транспортировке, занимает минимум места. Прост в изготовлении, нетребователен к материалам. Для комплекта понадобятся:

• металлическая трубка (диаметр 30 и длина около 300 миллиметров);
• рым-гайка и втулка под те же размеры;
• две стальные пластины (250/40/4 мм, не забыть скруглить края, по желанию добавив изгиб в 5−10 градусов), две поменьше — под стопор;
• кольца под крепление троса;
• свинец твёрдый (готовый для расплава), в количестве двух килограмм, найти можно в старых автомобильных аккумуляторах.

В собранном состоянии к трубке, наполненной для утяжеления свинцом, крепятся установленные крест-накрест «лыжи», обеспечивающие необходимое сцепление с грунтом. Для устойчивости на одну из них приваривают или приматывают проволокой оставшиеся металлические полоски.

Якорь Курбатова. Сварная конструкция диктует особенности строения. Стальную спицу в двух местах обвивают изогнутой наподобие примитивного домика проволокой, и она же служит запертому в образовавшемся пятиугольнике плавнику из обрезков металла поворотным механизмом. При переноске якорь сохраняет плоский вид, не мешая выпирающими деталями, тогда как раскрывается при необходимости на дне.

Якорь-кошка. Ещё один зарекомендовавший себя складной вариант изготавливается из четырёх диаметральных распилов (напополам) стальной трубы, найти которую не составит проблемы в любом хозяйстве. Один конец каждого получившегося жёлоба сжимают до 50-миллиметрового просвета и сверлят под ушко для крестовины «веретена». Крепёж осуществляют стандартными гайками и болтами. Готовые к употреблению лопасти расходятся, напоминая устройство зонта. В сложенном виде под ногами не мешается.

Крепкий трос

Главные шаги на пути к тому, как сделать якорь своими руками, позади. Следующим немаловажным аспектом станет соответствующий канат, на который придутся основные нагрузки. Материал нетрудно предугадать:

1. цепи использовать для лодок из поливинилхлорида категорически не рекомендуется, их придётся отмести;
2. натуральные верёвки дёшевые, но недолговечные — едва ли кого-то обрадует перспектива остаться с пеньковым огрызком вместо якоря, остаётся единственно верный вариант;
3. искусственные не подвержены гниению, следовательно имеют увеличенный срок службы.

Совет не экономить прозвучит здесь очень кстати. Скрученные волокна полимерных канатов помогают избежать передавливания рук. Прочность (указана на упаковке) должна превышать массу якоря приблизительно в семьдесят раз, что сведёт риск обрыва к минимуму.

Размеры троса находят в прямой пропорции от силы разгулявшейся стихии, исчисляют в глубинах водоёма:

• трехбалльный ветер потребует утроенной длины;
• шестибалльный обойдётся в пять глубин;
• девятибалльный — в семь.

“Лапы”

Мало “якорей-лап” держат так же хорошо, как оригинальный якорь Брюса

Подлинные якоря Брюса не производят уже многие годы. Якорь Брюса изготавливали из литой стали, очень прочного и надежного материала. В последние годы было выпущено огромное количество реплик якоря Брюса, по большей части из низкокачественной стали, хрупкой и ненадежной

Важное отличие подлинных якорей Брюса еще и в том, что углы соединения лапы якоря Брюса со веретеном в подлинных якорях точно выверены, а в репликах – зачастую нет

Подлинные якоря Брюса хорошо забирают грунт, хорошо держат в мягких и средней мягкости грунтах. Также утверждают, что якорь Брюса способен работать и на каменистом грунте и скалах, но длинная рабочая кромка лапы якоря с трудом справляется с поверхностями, заросшими водорослями. Как и в случае с “плугами”, тяжелые и большие якоря Брюса держат значительно лучше маленьких.

Якорь Холла

В 1988 году англичанином Холлом был запатентован якорь, названный его именем. Этот якорь тоже считается флотским ветераном, только бесштоковым. Конструкция состоит из веретена и двух лап, отлитых вместе с коробкой.

Лапы в этой конструкции необычны: имеют плоскую форму, качаются и могут поворачиваться на оси.

Коробка и лапы утяжелены приливами с утолщениями в виде лопаток. Их задача – поворачивать лапы, заставляя их уходить в грунт на глубину, которая может в 4 раза превышать длину самих лап

Это особенно важно, если грунт слабый и необходимо сильно заглубиться, чтобы достичь прочного основания

Неоспоримыми плюсами якоря Холла считаются достаточно большая держащая сила, быстрая отдача (его можно отдавать на ходу, причём, такой способ отдачи даже помогает максимально заглубить лапы) и удобная уборка в клюз.

На мелководье он не опасен для других судов, так как лапы плашмя лежат на грунте, запутывание якорной цепи или каната вокруг лап исключено.

К минусам конструкции относят ненадежность крепления якоря на разнородном по составу грунте при возникновении вращающего момента или во время стоянки на открытом рейде при изменении направления ветра или сильном течении, когда якорь начинает ползти рывками. В этом случае при сильном рывке якорь выскакивает из грунта, а затем вновь углубляется благодаря лопатам, которые успевают нагрести бугор из грунта. Это объясняется слишком большим расстоянием между лапами. Кроме того, шарнирную коробку может заклинивать, когда в неё набирается песок или мелкая галька.

При втягивании в клюз при уборке якоря лапы не всегда могут самостоятельно принять необходимое положение из-за не очень удачного расположения центра тяжести.
