Транцы на лодку (надувную или ПВХ)

Как выбрать лодку ПВХ с навесным транцем?

При выборе лодке необходимо обратить внимание на следующие характеристики:

• Небольшая масса снаряжения.
• Компактность в собранном положении.
• Доступность перевоза.
• Максимальная безопасность при использовании на мелком водоеме.
• Максимальная длина лодки 3 метра.
• Оптимальная масса погрузки 200-300 килограмм.
• Положение стоя доступно для 1 человека.
• Мощность двигателя 2-3 лошадиные силы.
• Максимальная скорость судна 10 км/ч.

Алюминиевый вариант намного тяжелее, однако устоять на таком дне на воде намного легче.

При выборе лодке ПВХ нужно следовать ряду советов, которые помогут облегчить задачу:

Определитесь, для чего вам нужна лодка: если для прогулок по реке вдоль берега, и для заплывов на короткие расстояния, отлично подойдет лодка из неармированного ПВХ, который используют так же для матрасов, детских надувных мячей и нарукавников. Если целью покупки лодки являются путешествия в открытом море, охота, рыбалка, то лучше выбрать лодку из армированного ПВХ

Такой материал в разу прочнее и продырявиться при столкновении с камнями.

Важно заранее предположить, сколько человек будет перевозить лодка. Исходя из этого, можно выделить следующие критерии: для одного человека подойдет лодка до 3,3 м в длину, для двоих — от 3,3 до 4,2 м, для путешествия втроем — свыше 4, 2 м.

Определиться, что важнее: удобство в транспортировке или качество и комфорт во время плавания

Это связано с достаточно большим весом лодок, к котором помимо основных элементов добавляется дно. В свою очередь, оно может быть как надувным (достаточно легкое, но не устойчивое во время плавания), так и алюминиевым или выполненным из водостойкой фанеры.

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

• Фанерной пластины с водоотталкивающим покрытием;
• Металлического каркаса;
• Крепежных дуг;
• Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена. Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур

Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Возможно будет интересно: Одноместная лодка ПВХ — рейтинг моделей, советы по выбору, нюансы эксплуатации Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Материалы для изготовления

Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.

Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.

Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей. Пластиковый навесной транец для ПВХ лодки

Пластиковый навесной транец для ПВХ лодки

Транец – одна из основных деталей в креплении мотора

Евгений Бронов

автору

Итак, говоря о нюансах крепления мотора к лодке пвх, первое, о чем нужно упомянуть – это, конечно же, транец. Это приспособление помогает вашему мотору наилучшим образом находиться в лодке. Для этого необходимо досконально изучить конструкцию транца и методы крепления к нему лодочного мотора:

• саму конструкцию навесного транца вам нужно будет прикрепить к основанию лодки пвх. Именно таким образом функционирует эта деталь. К ней необходимо прикреплять лодочный мотор. Можно будет присоединять разные типы лодочных двигателей. Все уже сугубо индивидуально. Транец – это достаточно твердая пластинка из фанерного материала, толщина которой составляет порядка 18-20 миллиметров. Транец порой делают в виде Т-образной формы. Именно так лучше всего можно будет его закрепить в некоторых случаях в специальный кармашек в плавательном средстве;
• говоря про общую конструкцию транца, чаще всего она представляет собой доску, упор и ось, соединенная с кольцом и специальной скобкой. Внешний вид и размеры этих деталей могут отличаться – будет играть роль выбранный вами метод крепления лодочного мотора;
• размер такой пластинки будет составлять примерно 35 на 25 сантиметров. А, если говорить про общую ширину вашей конструкции от упора и до самой оси, она будет составлять порядка 108 миллиметров. Именно при таких размерах полное распределение нагрузки на ваше плавательное средство будет наиболее удобным и устойчивым. Интересно, что, когда речь заходит не о резиновых лодках, то в нижней части транца могут быть установлены колеса.

Рекомендуем прочитать: Для каких лодок подойдёт лодочный мотор Ямаха Эндуро 40?

Именно поэтому на резиновое плавательное средство передвижения по воде стоит подвешивать только мотор, обладающий небольшой мощностью. Он должен быть рассчитан на 1-1,5 часа полной работы. При этом такой мотор на лодку должен быть не более 2 лошадиных сил

Очень важно учитывать все перечисленные советы, чтобы мотор хорошо и бесперебойно функционировал в условиях вашего плавания;
Обязательно стоит учесть, что в моторе при неправильном транце бывают некоторые отрицательные моменты, как «угон ноги». Это происходит, когда просто-напросто не достает давления внутри установленных баллонов. Если давление будет очень сильным, то баллоны могут сильно сжаться

Именно поэтому двигатель может начать довольно свободно перемещаться в своем захвате. Это означает, что ваши баллоны для мотолодки обязательно должны быть наполнены.

Если давление будет очень сильным, то баллоны могут сильно сжаться. Именно поэтому двигатель может начать довольно свободно перемещаться в своем захвате. Это означает, что ваши баллоны для мотолодки обязательно должны быть наполнены.

Есть распространенное мнение, что от того, как именно вы установили транец будет зависеть дальнейший ход вашего судна

Поэтому крайне важно обращать внимание на все эти моменты. Управляемость моторной лодкой зависит от конкретного угла, под которым будет установлен ваш транец. Очень часто его устанавливают под угол в 90 градусов

Очень часто его устанавливают под угол в 90 градусов

Это очень удобный и правильный наклон. Но, нужно отметить, что, когда есть заводская установка, то этот угод может существенно отличаться. Например, транец может быть установлен под 77-79 градусов, что касается всей поверхности водной глади. Это происходит по той причине, что на маленьких баллонах транец, как правило, может выгнуться

Очень часто его устанавливают под угол в 90 градусов. Это очень удобный и правильный наклон. Но, нужно отметить, что, когда есть заводская установка, то этот угод может существенно отличаться. Например, транец может быть установлен под 77-79 градусов, что касается всей поверхности водной глади. Это происходит по той причине, что на маленьких баллонах транец, как правило, может выгнуться.

Рекомендуем прочитать: Технические характеристики лодочного мотора Ямаха 3

Стоит также отметить, что при низкой скорости вашего плавательного средства передвижения наклон особенно не может влиять на весь ваш транец. Хотя, если говорить про ситуацию, когда двигатель показывает очень высокую свою производительность и работу, то, нужно отметить, что второй вариант установки транца является даже более предпочтительным.

Как установить транец

Установка транца на резиновую лодку — самая непростая операция. Сама по себе конструкция такого плавсредства не допускает применения самых простых и надежных соединений — на болтах, с помощью сварки и т. п., поэтому используется соединение на клею.

Транец устанавливают в рымы, которые должны быть приклеены к баллону лодки клеем, предназначенным для ее ремонта. Видом рыма является, например, леер, либо ручка для переноски лодки (удобна в качестве опоры для нижней части транца). Рекомендуется использовать покупные детали, т. к. изготовить рымы самостоятельно сложно (но можно — например, из вулканизированной ткани или из материала, предназначенного для наклейки заплат на лодку).

Сначала плавсредство необходимо надуть полностью. Размеченные ранее места для монтажа лееров слегка зачистить наждачкой-нулёвкой, обезжирить растворителем и нанести первую порцию клея для ПВХ. Выждать некоторое время, чтобы первый слой клея частично застыл, нанести второй, приложить пластиковый рым и плотно придавить. Разместить таким образом все бобышки, удостовериться, что схватывание произошло, и сдуть лодку наполовину.

На последнем этапе крепления необходимо установить транец нижним концом в опорный рым, верхние кронштейны вставить в соответствующие леера, и надуть лодку полностью

Обратите внимание, что в этой конструкции удержание транца на баллоне происходит благодаря силам упругости

Как сделать в авто верхний багажник

Для перевозки лодок необходима конструкция в виде металлической рамки. Если имеются установленные на заводе-изготовителе рейлинги, то к ним докупают поперечины. Рейлинги представляют собой трубки, закрепленные на крыше машины вдоль или поперек. На них перевозят спортивный инвентарь, грузы, крепят боксы. К недостаткам трубок относят то, что соединяются они в фиксированных точках, поэтому изменять вместимость багажника не получится.

Крепление для перевозки лодки на крыше авто

Лодка должна надежно удерживаться на крыше авто при движении по дороге и бездорожью. Перед установкой багажника следует убедиться, что крыша машины выдержит вес груза (50-80 кг)

При этом важно, чтобы лодка не повредилась сама и не поцарапала лакокрасочное покрытие авто

Список материалов и инструментов

Прежде чем сделать багажник на крышу автомобиля для лодки из ПВХ своими руками и зафиксировать его, потребуется закупить материалы.

В перечень входят:

• Автомобильные рейлинги (если они не установлены).
• Металлические профили.
• Декоративные колпачки.
• Хомуты из пластмассы.
• Шлифовальная машинка.
• Болгарка с полотном по резке металла.
• Транцевые колеса.
• Монтажная пена.
• Теплоизоляционный материал.
• Сварочный аппарат.

Дополнительно потребуются чертежные, измерительные приборы, краска, если багажник нужно будет покрасить.

Технология изготовления

Сначала проводят замеры крыши авто. Верхний багажник не должен мешать открываться дверям и выходить за крышу в области фронтального стекла. Создают чертеж, ориентируясь на эскизы заводских моделей, которые можно найти на сайтах производителей авто.

При наличии продольных рейлингов к ним докупают недостающие 3 поперечины и закрепляют их. Такой конструкции вполне хватит для транспортировки плавсредства.

Если необходимо создать полноценный багажник на крышу автомобиля для лодки из ПВХ своими руками, то измеряют длину лодки, затем покупают металлический профиль необходимой длины. Выбирают алюминиевый профиль или профильную трубу (легкие материалы, не слишком утяжеляющие крышу, с которыми проще работать).

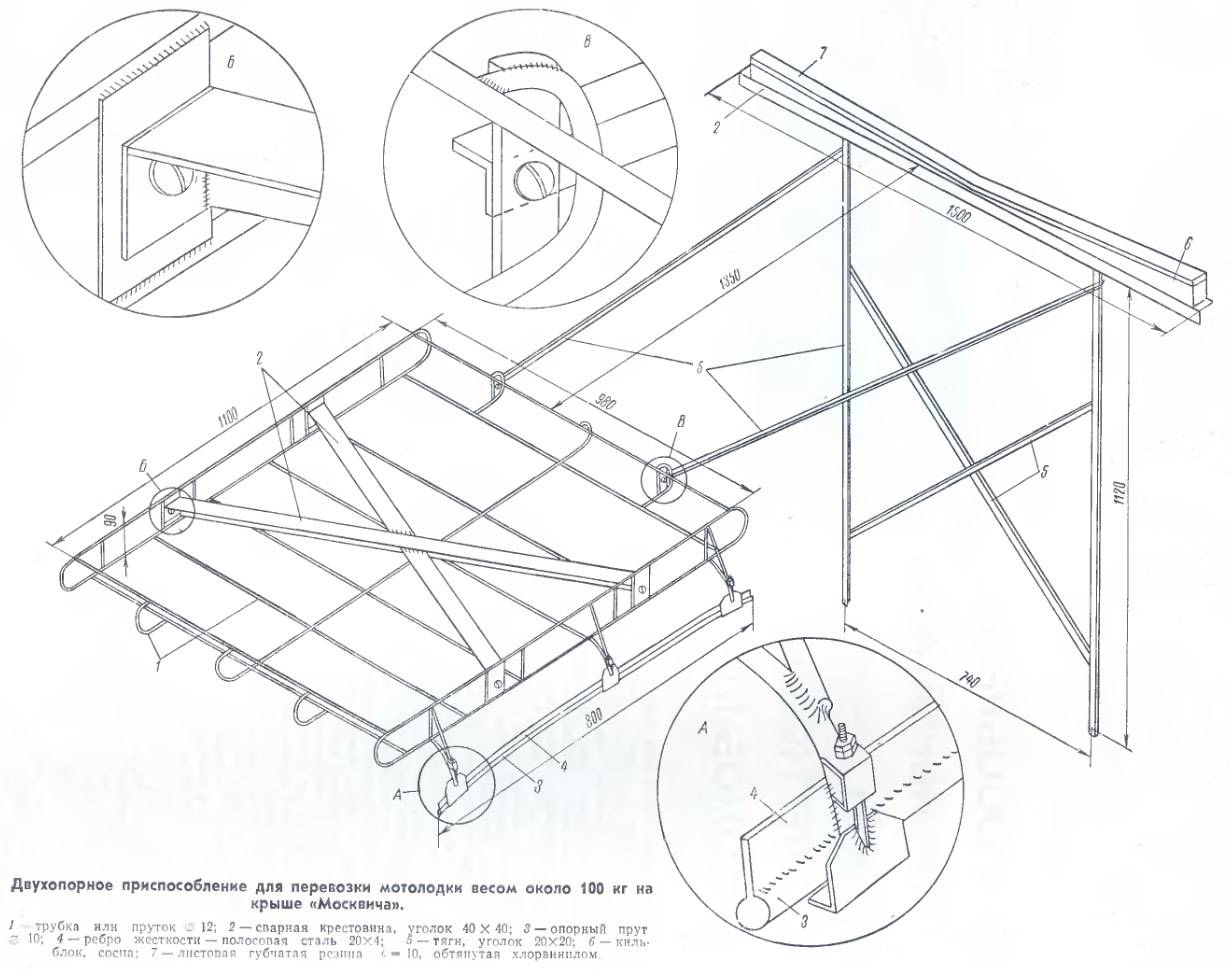

Чертеж багажника для лодки ПВХ

Далее алгоритм следующий:

1. Делают рамку из профильной трубы с сечением 20 х 30 мм, с толщиной стенок 2 мм. Определяют длину и количество поперечин, нарезают болгаркой направляющие.
2. Сваривают части багажника. Получается прочная металлическая рамка.
3. Зачищают швы, заделывают их монтажной пеной.
4. После ее застывания конструкцию снова шлифуют и покрывают теплоизоляционной тканью, чтобы случайно не повредить плавсредство при погрузке и разгрузке.

Если лодка длинней 2,5 м, требуются некоторые доработки конструкции. Рейлингов недостаточно, ведь они выполнены из алюминия и большой вес выдержать не могут. Необходимы ложементы, на которых будет удерживаться плавсредство. Одновременно они увеличат площадь его опоры, чтобы лодку не снесло ветром при ее перевозке.

Ложементы подгоняют под размер плавсредства. Мастерят их из металлического профиля или деревянных брусков размером 0,4х0,5 см. Места соприкосновения с лодкой покрывают теплоизоляционным материалом, закрепляют его пластиковыми хомутами. С торцов ложементы закрывают декоративными колпачками.

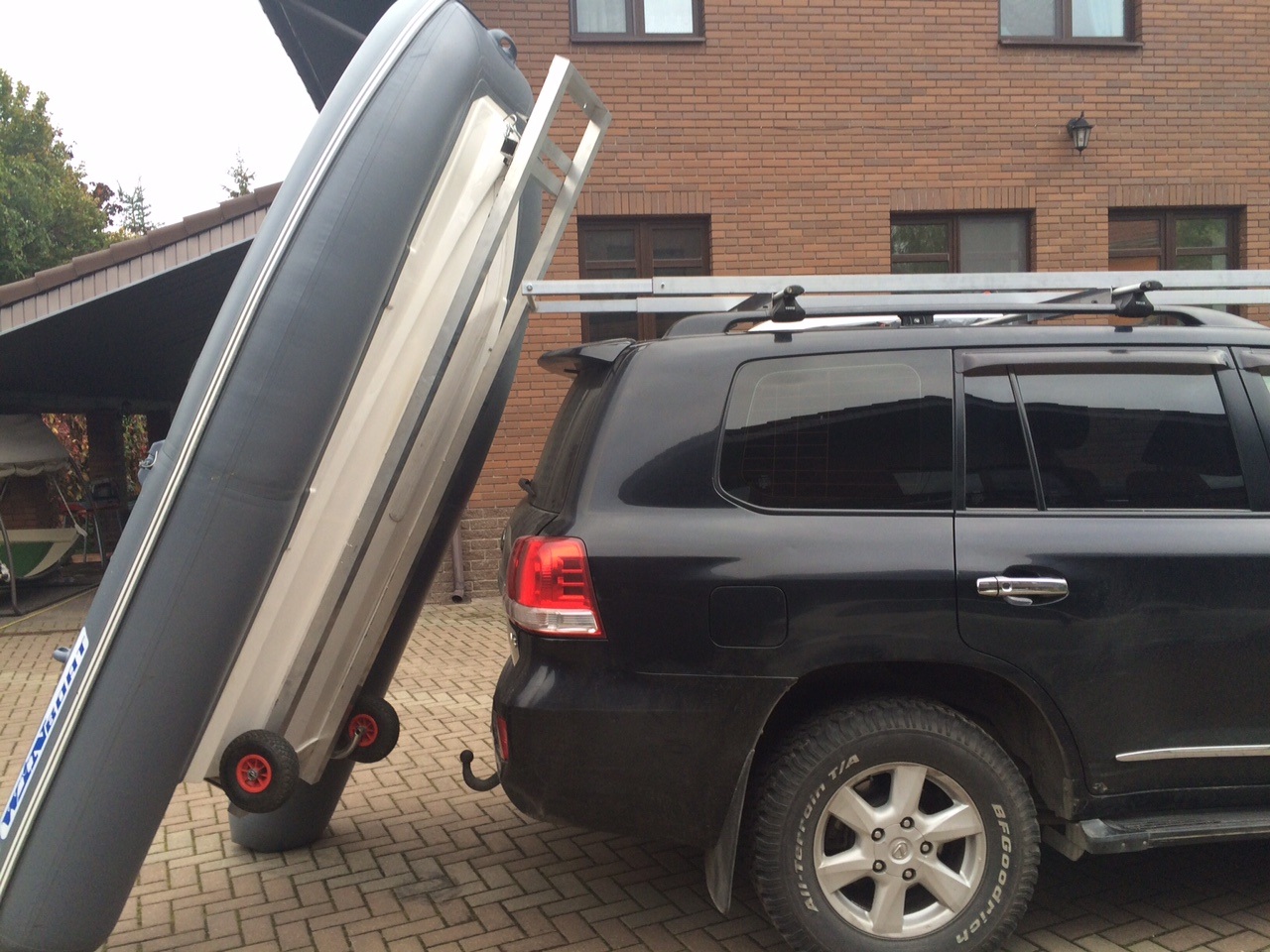

Продумывают механизм погрузки и разгрузки. Устанавливают на моторный транец колеса, которые будут применяться как направляющие при закатывании лодки на крышу.

Установка багажника

При наличии посадочных мест для рейлингов из них вынимают заглушки, отверстия чистят и обезжиривают, вставляют трубки, закрепляют держателями и промазывают силиконовым герметиком для наружных работ. Если рейлинги уже установлены, то сразу аккуратно ставят багажник на них, приваривают или закрепляют гайками и болтами в 4-6 опорных точках. Для лучшего прилегания применяют резиновые прокладки.

Расположение подвесного мотора

Первый этап установки подвесного мотора заключается в размещении его на корме с соблюдением симметричности по отношению к бортам плавсредства.

Расположение по высоте:

1. Рекомендуемый уровень размещения антикавитационной пластины составляет 0-50 мм ниже самого днища лодки.
2. Следует знать, что уровень установки мотора должен выбираться с учетом действительного назначения данного судна, а также типа его корпуса. Именно поэтому необходимо строго придерживаться указанных рекомендаций производителей водных судов, которые в обязательном порядке описываются в прилагаемых документах.
3. Рекомендуемая глубина расположения антикавитационной пластины составляет минимум 100 мм по отношению к поверхности воды. Иначе произойдет нехватка воды, поступающей через насос в систему охлаждения, а это уже перегрев подвесного мотора и последующие за этим неисправности.
4. Если установка двигателя была осуществлена слишком низко, что недопустимо, это может привести к различным механическим повреждениям.
5. При максимальной нагрузке на водное судно следует опустить мотор полностью и заглушить. По завершении рекомендуется проверить, где оказалось выпускное отверстие холостого хода. Безопасной дистанцией считается 150 мм и больше по отношению к уровню воды.

Особенности ремонта по шву

Ремонт лодки по шву немного отличается от устранения прокола и прореза:

1. Высушить и обезжирить шов лодки и место вокруг него с двух сторон.
2. Вырезается заплатка с размером немного больше длины поврежденного шва.
3. Тонким слоем наносится клей на латку.
4. Заплатка приклеивается и сразу прокатывается валиком.
5. Излишки выступившего клея убираются салфеткой, смоченной растворителем.
6. После подсыхания клея на первой заплатке, вырезается еще одна (ее размеры больше первой с учетом того, чтобы можно было сделать загиб на обратную сторону).
7. Приклеив ее, также надо прокатать поврежденное место.

Для устранения прогрызания лодки поверх наружной заплатки лучше еще дополнительно приклеить большую по величине.

Получается, что с наружной стороны на месте повреждения будет приклеено две заплатки. Только после того, когда хорошо высохнет клей на предыдущих заплатках, нужно приклеивать третью.

В производстве лодок ПВХ используется полиуретановый клей, который изначально применялся в обувной промышленности. Лодочные ЗИПы обычно комплектуются клеями без отвердителя. Они неплохо склеивают, но до определенного нагревания заплатки солнцем. Некоторые производители кладут в ЗИП два тюбика, в одном клей – смола, в другом специальный отвердитель, такой ремкомплект наиболее качественный. Но в любом случае ремкомплект создан для того, чтобы в случае чего, можно было поставить временную заплатку и спокойно продолжить рыбалку. Для качественного домашнего ремонта желателен двухкомпонентный клей. Причем самый долговечный и самый качественный клей, у которого высокая температура склеивания. Как правило, порядка семидесяти градусов. Существуют и холодные клеи, у них температура склеивания составляет 21 градус, и такие клеи в большинстве случаев используются на промышленных производствах, дабы увеличить производительность труда. То есть, чем меньше времени уходит на нагрев, тем быстрее собирается шов, а чем быстрее собирается шов, тем быстрее делается сама лодка. Гарантийный срок таких пэвэхашек год-два, и они его отхаживают, а вот после шести – семи лет «холодный» клей становится термически неустойчивым, и при сильном нагревании солнечными лучами начинает «плыть». Перестает работать отвердитель, и сам клей превращается в смолу без отвердителя, соответственно, начинают расходиться швы.

Ремонтируя лодку на водоеме, тоже неплохо прогреть заплатки. При этом нужно знать, что греть заплатки нужно не со стороны клея. Открытый огонь, при прогревании со стороны клея, способствует образованию на нем пленки, существенно ухудшающей качество склейки. Можно прогревать материал походной железной кружкой с находящейся в ней кипятком, причем главное, чтобы хорошо прогрелся хотя бы один слой материала. Кстати, так называемый «секундный» клей использовать не рекомендуется, так как он не удаляется с поверхности ПВХ, причем никак. Латка на полиуретановом клее снимается в обратном порядке – греем и снимаем. Если латка была на «секундном» клее, то ее придется только вырезать. К слову, в промышленном производстве место заплатки предварительно оклеивают малярной лентой или изолентой, чтобы клей не выходил за границы латки. В принципе, клей и так можно намазать, на качество это не сильно влияет. Но полиуретановый клей имеет свойство желтеть на солнце, что впоследствии может испортить вид шва.

Расположение подвесного мотора

Правильный угол наклона увеличивает эффективность скольжения лодки по воде и ведет к экономии топлива. Большая часть импортных двигателей позволяет регулировать пространственное положение в пределах 0-15°. Производители некоторых моделей надувных лодок, например, RIB, наносят контуры силового устройства и отмечают опорные точки крепления.

Угол установки мотора зависит от показателей:

• конструктивных особенностей судна, гребного винта и мотора;
• загруженности и баланса, включая собственный вес плавсредства и принятого на борт груза;
• скорости движения и характеристик акватории;
• погодных условий.

Меньшее сопротивление движению обеспечивает перпендикулярное расположение вертикальной оси мотора относительно водной поверхности. В этом случае угол установки мотора – 0°. В реальности – с минимальным отклонением от нормы.

В скобе крепления мотора есть отверстия, позволяющие регулировать угол наклона. В рабочем состоянии пространственное положение силового агрегата фиксируют штифтом. Перестановка упора в соседнее отверстие изменяет угол наклона мотора на 3-4°.

Для перенастройки приподнимают мотор. Извлекают упор. Переставляют штифт в следующее отверстие, а затем тестируют в движении.

Важно! Перед регулировкой угла наклона необходимо заглушить двигатель и дождаться полной остановки вращающихся частей. Штифт располагают по центру отверстия, стараясь избежать перекосов. Вначале тестируют конструкцию на низкой скорости

По мере прибавления оборотов, продолжают контролировать устойчивость лодки на воде и ее управляемость

Вначале тестируют конструкцию на низкой скорости. По мере прибавления оборотов, продолжают контролировать устойчивость лодки на воде и ее управляемость.

Если установить мотор с отрицательным углом, нос наоборот погрузится ниже, мощности мотора будет не хватать. Это приведёт к уменьшению скорости и ухудшению управляемости.

На дифферент может также влиять избыточная мощность мотора. При покупке ПЛМ следите, чтобы он соответствовал характеристикам лодки.

Первый этап установки подвесного мотора заключается в размещении его на корме с соблюдением симметричности по отношению к бортам плавсредства.

Расположение по высоте:

1. Рекомендуемый уровень размещения антикавитационной пластины составляет 0-50 мм ниже самого днища лодки.
2. Следует знать, что уровень установки мотора должен выбираться с учетом действительного назначения данного судна, а также типа его корпуса. Именно поэтому необходимо строго придерживаться указанных рекомендаций производителей водных судов, которые в обязательном порядке описываются в прилагаемых документах.
3. Рекомендуемая глубина расположения антикавитационной пластины составляет минимум 100 мм по отношению к поверхности воды. Иначе произойдет нехватка воды, поступающей через насос в систему охлаждения, а это уже перегрев подвесного мотора и последующие за этим неисправности.
4. Если установка двигателя была осуществлена слишком низко, что недопустимо, это может привести к различным механическим повреждениям.
5. При максимальной нагрузке на водное судно следует опустить мотор полностью и заглушить. По завершении рекомендуется проверить, где оказалось выпускное отверстие холостого хода. Безопасной дистанцией считается 150 мм и больше по отношению к уровню воды.

Предлагаем ознакомиться: Выбираем подвесной лодочный мотор

Прежде всего нужно понимать, что все действия, направленные на крепление различных конструкторских элементов, должны быть произведены максимально надежно. В противном случае подвесной мотор может отсоединиться.

Чтобы безопасно поднять подвесной двигатель для последующей установки, рекомендуется воспользоваться так называемым гусем, а для фиксации подъемных тросов применить рым-болты соответствующего назначения.

Конечно, используемое значение в этом случае выступает как ориентировочная информация, поскольку действительный момент затяжки гаек может существенно отличаться в зависимости от материала корпуса конкретного плавсредства.

Основными этапами установки мотора на лодку являются:

• заложение в крепежные отверстия мотора силиконового герметика;
• установка мотора на заднюю часть плавсредства;
• крепление лодочного мотора в нужном месте с помощью специальных крепежных элементов.

Высота транца: сетка размеров

Общемировые стандарты моторных лодок унифицированы по длине, размерам элементов оснащения, форматам. Производятся с единообразной высотой транца, что служить для обеспечения полной совместимости всех лодок, представленных на рынке, с подвесными моторами разных марок.

XX ― 30-дюймовый ― 762 мм.

Подобные высоты применимы к морским катерам на бензомоторах мощностью, свыше 200 л.с.

«Лодочные» типовые размеры на рынке водно-моторной техники

S (standart)

S (standart) ― 15-дюймовый транц ― 381 мм. ― Это самый распространённый размер на рынке водно-моторной техники, если говорить о лодках. Подавляющее большинство моделей предлагаются именно с такой стандартной высотой транца. ― Это почти все надувные ПВХ-лодки, а также не крупные пластиковые/деревянные шлюпки.

Подавляющая масса известных подвесных лодочных моторов непосредственно ориентирована на применение в лодках с таким стандартным транцем. Моторная длина ноги («короткая нога») может меняться, согласно стандартам конкретной марки производителя. В этом параметре нет единого требования, поскольку рассчитывается он так, чтобы пропеллер (винтовая часть) и антикавитационная плита оказывались погруженными в воду.

L (long)

L (long) ― 20-дюймовый ― 508 мм. ― Это средний размер, типичный для не крупной морской судоходной техники: яхт, парусников, катеров. В открытой акватории мореплавателей и пассажиров призваны защищать от водных брызг высокие транец и борта судна. Размер L предполагает эксплуатацию подвесных моторов с «длинной ногой». В наименованиях таких изделий используется опознавательное спецобозначение ― латинская «L» (как Tohatsu MFS9.8L).

Крепление транца

Прикрепить транец на надувную резиновую или ПВХ-лодку можно несколькими методами.

Самый простой — с помощью накладки-кармана, который клеится к основанию. Его фиксация выполняется через кольца, через них же пропускается прочная жесткая веревка.

Также можно крепить транец на выступающие резиновые детали корпуса. Если они не предусмотрены конструкцией — их приклеивают (методом термического соединения под воздействием строительного фена). При этом через фиксаторы пропускается металлическая скоба, которая крепится к фанерной части гайками (с шайбами с противоположной стороны).

Ещё одно решение крепежа, позволяет установить мотор до 2,5 л.с.

Вот таким способом возможно крепление к резиновой лодке:

Подготовка к установке транца на лодку

• Две пары леерных шайб;
• Клей для лодки ПВХ;
• Растворитель;
• Кисточка;
• Строительный фен.

Практически в каждом магазине водомоторики имеется специальный отдел с лодочной фурнитурой.

Здесь можно найти леерные шайбы – специальные пластиковые насадки с отверстием. Их приклеивают на лодочный клей для ПВХ ткани.

Навесной транец бывает различных марок. Чаще всего производитель лодок ПВХ предлагает собственный ассортимент навесных транцев, которые подойдут к определенным моделям надувных ПВХ лодок.

Они отличаются по функционалу, например, бывают складными или регулируемыми по наклону. Также встречаются модели для маломощных моторов до 5 лошадиных сил или транцы под двигатели до 15 л/с.

Что удобнее для установки на лодку ПВХ – транец фанерный или пластиковый- решать непосредственно владельцу лодки, исходя из бюджета, особенностей эксплуатации, мощности мотора и личных предпочтений.

Обычно транец от производителя уже поставляется в комплекте со всей необходимой фурнитурой для установки и закрепа.

Но, если транец изготавливается собственноручно, то необходимо запастись леерными шайбами и металлическим каркасом.

Для установки на корму леерных шайб понадобится клей для ПВХ.

Можно воспользоваться ремонтным комплектом, который предоставляется вместе с лодкой, или купить клей для лодочной фурнитуры отдельно.

Какие бывают?

С учетом конструктивных особенностей и функциональности можно выделить 3 основных вида транцев для современных плавсредств. Речь идет о приспособлениях для:

• катеров, лодок и катамаранов, имеющих жесткую конструкцию корпуса;
• малогабаритных надувных плавсредств;
• надувных лодок из поливинилхлорида (имеются в виду стационарные транцы).

В первом случае речь идет о строении кормовой части плавательных средств с жестким корпусом. Этот элемент имеет вырез, усиленный специальной транцевой пластиной. Именно на нем и устанавливаются навесные моторы. Корма подобных плавательных средств имеет свободный отсек открытого типа. Именно его составляющей является транец, а сам он используется чаще всего для размещения запаса топлива.

Подвесные, регулируемые устройства для небольших по размерам лодок из ПВХ и надувных катамаранов рассчитаны на установку маломощных моторов. Они могут быть пластиковыми или выполненными из транцевой доски. Чаще всего эти съемные устройства комплектуются набором крепежных элементов. Выносной транец в стандартном исполнении имеет короткую ногу (S).

Стационарные конструкции для изделий из поливинилхлорида чаще всего делают из бакелитовой фанеры. Данный материал характеризуется максимальной устойчивостью к негативному воздействию воды при постоянном контакте. Транец устанавливается в кормовой части путем вклеивания на этапе изготовления лодки

Важно помнить, что высота приспособления в таких случаях является нерегулируемой

При приобретении такой лодки требуется особое внимание уделять углу наклона, который не должен превышать 6 градусов. Это обусловлено необходимостью оптимального погружения ноги лодочного мотора в воду. Помимо перечисленных разновидностей, стоит упомянуть транцы под водомет

Эти конструкции разработаны специально для установки моторов с удлиненными ногами (L)

Помимо перечисленных разновидностей, стоит упомянуть транцы под водомет. Эти конструкции разработаны специально для установки моторов с удлиненными ногами (L).

После установки всех бобышек необходимо дождаться полного высыхания клея и стравить весь воздух из баллонов. Монтаж дуг выполняется только на сдутых плавсредствах. Их предварительно соединяют с транцевой пластиной и только после этого всю конструкцию в сборе устанавливают на лодку и закрепляют при помощи рым. На завершающем этапе лодку полностью накачивают для проверки правильности и надежности выполненного монтажа.

Подводя итог, можно с полной уверенностью заявить, что установка транца на надувную лодку – это достаточно простой процесс. Все монтажные работы не требуют большого багажа специальных знаний и навыков, а также существенных временных затрат. Установить приспособление для последующего использования навесного лодочного мотора окажется по силам даже новичку.
