Теплообменник для палатки

Устройство и назначение

С первым появлением палаток для зимней ловли для обогрева применялись всевозможные варианты: свечи, сухое топливо, примусы, газовые горелки и прочее. Но у них много минусов. К примеру, некоторые устройства громоздкие, мало эффективные, требуют постоянного контроля за работой. Нельзя обойти стороной пункт безопасности, поскольку велика вероятность их возгорания.

Отличие подобного приспособления от других в том, что оно выпускает продукты сгорания за пределы помещения. Поэтому не надо проветривать палатку, тем самым утрачивать сгенерированное внутри тепло. Для чего конструкция должна иметь хотя бы одно вентиляционное отверстие вверху.

Помимо дымохода у теплообменников стоит выделить присутствие нагревательных трубок с вентилятором.

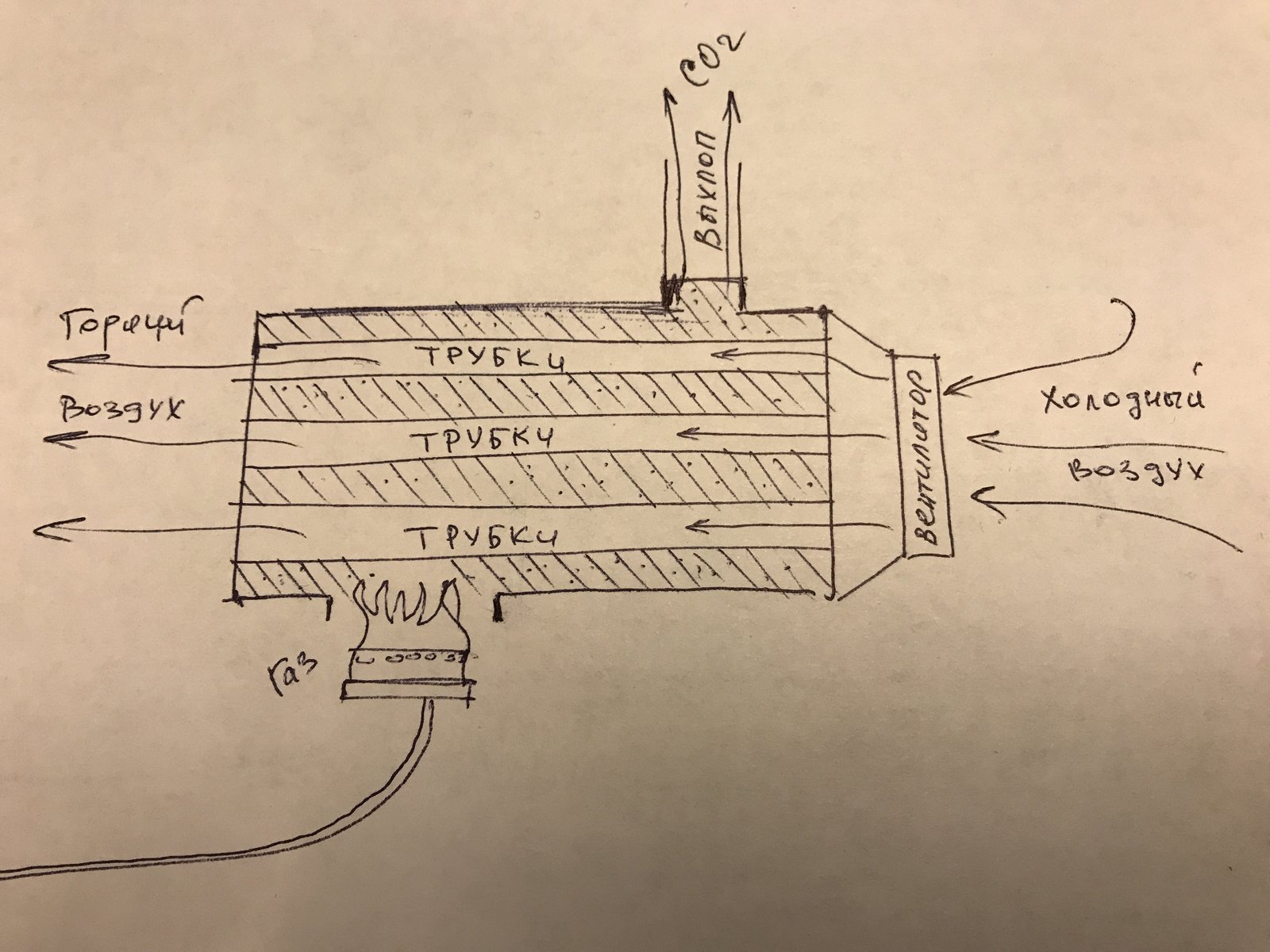

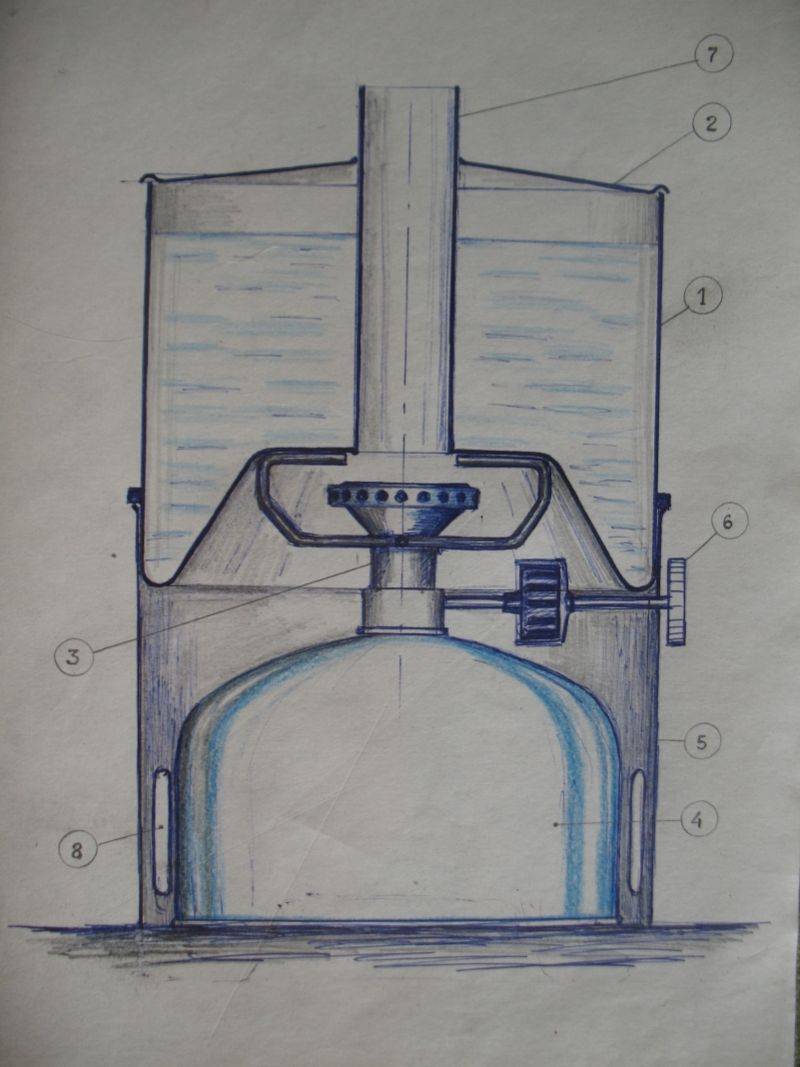

Схема теплообменника для зимней палатки

Чтобы теплообменник функционировал, необходимо:
топливо — используется сжиженный газ, бензин, газ, дизтопливо;

электричество — источником служит аккумулятор 12V.

Если говорить проще, то теплообменник включает:

горелку, закрытую от воздействия внешних факторов;
нагревающиеся элементы (размещены над горелкой), состоящие из небольших по диаметру металлических трубок;
вентилятор, разгоняющий тепло внутри палатки (до 3 шт.);
приспособление для вывода продуктов горения наружу (это гофра или труба из металла).

При исправной работе обогревателя пространство палатки быстро нагревается, и температура удерживается долгий период. При этом, влажность остается в норме.

Параметры

Любое тепловое устройство характеризуется по следующим параметрам:

Тип и форма — основополагающее отличие теплообменников заключается в наличие или отсутствии вентилятора. Конструкция может иметь от 1 до 3 кулеров. Следует учесть, что подобный элемент добавляет вес устройству.
Используемое топливо — производителем указывается данный параметр. Прописан в начале паспорта.
Габариты — не всегда большой размер изделия будет преимуществом. Чем больше габариты, тем меньше производительность. Объемные изделия не подойдут для небольшой палатки, займут много свободного пространства.
Материал — Это сказывается на массе устройства и его цене. Выбирать надо менее плавкие и термостойкие материалы.
Вес — легкие приборы проще в транспортировке и установке. Но, их можно ненароком уронить или стукнуть, поэтому больше риск повреждения. Если рыбалка будет происходить на одном месте и не потребуется перемещаться, то вес не важен. Когда надо добираться пешком, то лучше выбрать компактные и легкие модели.
Тепловая мощность. Чем больше мощность теплообменника, тем интенсивнее будет нагнетаться тепло.
КПД, экономичность. Эта характеристика влияет на степень прогрева помещения — сколько тепла в состоянии выделить устройство за определенный временной интервал. Чем выше КПД, тем продуктивнее прибор. Не имеет смысла покупать мощный теплообменник для обогрева маленькой палатки.

Также, при выборе следует учитывать площадь пространства, которое планируется прогревать.

Хорошая модель для палатки

Изготовление системы своими руками

Изготовить теплообменник для рыбалки своими руками намного проще, чем кажется на первый взгляд. И хоть некоторые рыболовы считают, что разумнее приобрести готовую недорогую конструкцию, народные умельцы не сдаются, продолжая выпускать самые различные конструкции с уникальными рабочими свойствами и эффективностью работы.

Это не удивительно, ведь подобный подход оправдывается многими причинами:

Рыболов может сэкономить финансовые сбережения. Самодельный обогревательный прибор намного дешевле магазинных моделей. А если речь идет о жителях отдаленных населенных пунктов, которые банально не могут добраться до специализированной торговой точки, где есть профессиональное снаряжение для охоты и рыбалки, то, конечно же, приходится начинать работу самостоятельно.
Изготавливая теплообменник своими руками, можно придать ему определенный набор функциональных возможностей. В этом случае можно просто модернизировать покупную модель или попытаться создать конструкцию с нуля.
Если вы сделаете систему в домашних условиях из подручных средств, это существенно расширит ваши возможности и позволит обрести новые навыки. Кстати, многие умельцы практически не представляют свою жизнь без постоянных экспериментов в мастерской.

Виды самодельных обогревательных агрегатов

В настоящее время рыболовы используют несколько вариантов обогрева палатки:

«Печное отопление». Твердотопливные агрегаты всегда пользовались популярностью, особенно если говорить о любителях соорудить что-то своими руками. Однако показатели безопасности и эксплуатационного удобства не всегда соответствуют желаемым, поэтому рыболову нужно постоянно дежурить у такой конструкции. Да и сбор дров в темное время суток невозможен, что заставляет привозить с собой на водоем определенный запас твердого топлива. При этом слишком большое выделение тепла нередко приводит к обледенению палатки и другим неприятным последствиям.
Газовый теплообменник. Считается более разумным и удобным средством обогрева. Используя его, вы лишаетесь необходимости обустраивать систему отвода дыма, которая обязательна в предыдущем случае. К тому же такие горелки безопасные и компактные.

Новички, которые желают знать, как сделать теплообменник своими руками для рыбалки, должны подготовить такие материалы и комплектующие:

Газовую горелку, которая поддерживает возможность ручной регулировки подачи газа.
Небольшой газовый баллон.
Кислородный шланг длиной от 50 сантиметров.
Керамический инфракрасный нагревательный элемент, который соответствует размерам взятой ранее горелки.

Первым делом из горелки нужно убрать форсунки и оставить лишь кран и трубку. Затем шланг следует одеть на трубку и штуцер горелки, но топливо при этом должно оставаться в газообразном состоянии, поэтому баллон держат стоя.

Естественно, на рыболовных форумах предлагается масса других конструкций и решений, но такой вариант пользуется самой большой популярностью, особенности среди любителей активного отдыха в холодную пору года.

Работа с электрической частью

Чтобы запустить самодельный теплообменник в эксплуатацию, его необходимо оборудовать хорошим вентилятором. Очень хорошо, если в его качестве используется модель производственного кулера диаметром 120 миллиметров от стационарного компьютера. Для таких изделий характерна отличная пропускная способность и минимальный уровень шума. К задней части обогревательной системы прикрепляется крепеж, прикручивается вентилятор и припаиваются длинные проводники, которые необходимы для присоединения к аккумулятору.

Вот и все, теперь можно переходить к запуску установки. Разместив ее в подходящем месте зимней палатки, необходимо подсоединить дымоход и вывести наружу. Снизу размещается печка/горелка, подключается газовый баллон, поджигается газ, а затем включается кулер. При первых запусках, возможно, будет ощущаться неприятный запах, но через 10−15 минут работы он исчезнет. Вам останется лишь отрегулировать температуру воздуха.

Правильный выбор обогревателя для палатки

Зимой в походах требуется обогреть место ночлега. Чтобы во время пребывания на отдыхе обеспечить безопасный обогрев палатки, при выборе нагревателя руководствуются факторами:

один отдыхающий должен обращать внимание на компактные обогревательные приборы и устанавливать одноместную палатку; большая компания выбирает мощный обогреватель с высокой теплоотдачей; учитывают массу устройства, его габариты; при длительном путешествии подбирают метод обогрева, где топливом являются подручные материалы; расчетная отапливаемая площадь имеет значение; важна простота использования

Достоинства теплообменников для зимних палаток

Давайте посмотрим, чем хороши данные приборы:

Ускоренный прогрев внутреннего пространства палатки;
Отсутствие излишков влаги;
Более эффективное поглощение выделяемого горелкой тепла;
Совместимость с любыми типами газовых горелок;
Компактная конструкция;
Встроенные дымоходы для удаления продуктов сгорания.

Есть и недостатки:

Занимает свободное пространство;
Требует электропитания;
Требует хорошего дымохода и его вывода за пределы палаточного пространства.

Теплообменники идеальны для путешественников и любителей зимней рыбалки, имеющих возможность перемещать с собой большое количество вспомогательных устройств и аксессуаров – например, в автомобиле.

Отопление в зимней палатке для рыбалки

Рассмотрим популярные способы отопления зимнего убежища.

Газовая горелка. Небольшое устройство, работающее от газового баллона с резьбой или без. Срок работы одного баллона от 2 до 4 часов, в зависимости от скорости выхода газа.

Газовый обогреватель. Эффективный способ обогрева в палатке. В зависимости от излучателя тепла выделяют несколько типов конструкций:

Металлический излучатель. Выполняется в форме насадки для газового баллона или с креплением с помощью резинового шланга. Другой вариант представляет собой корпус из металла с возможностью подключения баллона. Из плюсов отмечается удобство, легкий вес и безопасность. Из минусов – значительный расход газа при небольшом КПД.
Керамический инфракрасный излучатель. При сгорании топлива энергия преобразуется в тепло с помощью ИК-излучателя и керамических пластин. Из преимуществ – высокий КПД. Из недостатков выделяют большое количество угарного газа при длительном использовании
Каталитический излучатель. В основе устройства панель из стекловолокна с платиновым покрытием. Платина выступает катализатором окисления газа. Выброс вредных веществ минимальный. Самый высокий КПД из числа приборов газового отопления.

Теплообменник в палатку для зимней рыбалки. Внутренние конструкции устройства нагреваются с помощью газовой горелки, трубки теплообменника производят теплый воздух вокруг себя. С помощью вентилятора тепло распределяется по зимней палатке для рыбалки. Угарный газ выводится наружу с помощью трубы. Однако периодически необходимо осуществлять доступ кислорода в палатку. Необходимо учесть, что вентиляторы теплообменников работают от аккумулятора.

Отопление жидким топливом. Обогревательные устройства подобного типа работают на бензине, керосине или спирте.

Керосиновая лампа. Отличаются небольшим весом и долгим сроком службы. При горении топлива происходит нагрев стеклянной колбы, которая и является источником тепла.
Спиртовая горелка. Отличается минимальным весом, небольшими размерами и простотой использования. Однако спиртовые горелки быстро сжигают кислород, поэтому зимняя палатка для рыбалки нуждается в постоянном проветривании.
Бензиновый обогреватель (примус бензиновый). Работает даже в экстремальные морозы. Из минусов: большой вес, постоянный уход, специфический запах и высокая пожароопасность.

Отопление твердым топливом. Печка в палатку для зимней рыбалки работает на дровах, брикетах или угле. Продукты горения выводятся через дымоход. Современные модели изготавливаются из легких сплавов металлов и не требуют длительной сборки.

Самый недорогой способ отопления палатки для зимней рыбалки — парафиновая свеча, которая устанавливается в металлическую банку для соблюдения пожарной безопасности.

Правила безопасности при использовании газовых отопительных приборов.

При использовании газовых обогревателей продукты горения не выводятся из помещения. Поэтому эксплуатация газовых приборов предусматривает специальные конструкции зимних палаток: для газовой горелки убежище необходимо подбирать с вытяжками, для теплообменника — с отверстием для вывода наружу дымохода. Без вентиляции воздух в палатке будут насыщен продуктами горения, велика вероятность отравления угарным газом. Также:

Стоит быть внимательным с раскаленной поверхностью обогревателя, не размещать на ней вещи.
Обогреватели нельзя оставлять без присмотра.

Правила безопасности при использовании отопительных приборов с жидким топливом.

Поверхность отопительных приборов не должна соприкасаться с вещами.
Приборы нельзя оставлять без присмотра.
Необходимо постоянно проветривать палатку для зимней рыбалки.

Правила безопасности при использовании отопительных печек в палатку для зимней рыбалки.

Чтобы рыбалка была комфортной, при установке и эксплуатации печки необходимо соблюдать простые правила:

Расстояние от печки до стенок палатки должно составлять не менее 1 метра.
В печке обязательно должен присутствовать искрогаситель.
Под печкой должна быть установлена подложка из огнезащитного материала.
Вентиляционные клапаны на печке для зимней рыбалки должны быть открыты.
Палатка должна хорошо проветриваться.
Для растопки печки нельзя использовать горючие жидкости.
Печку нельзя оставлять без присмотра.
При ночевке в палатке с печкой рекомендуется использовать датчик дыма.

Теплообменник в зимнюю палатку: описание принципа работы и изготовление своими руками

Общие характеристики и принцип работы

Большинство новичков считают, что простую и недорогую палатку можно укрыть от жары, но это глубокое недоразумение. Палатка нагревается только в ограниченном пространстве, но если она не оборудована теплообменником, все, что от нее можно получить, — это защита от сильного ветра.

Планируете ли вы сделать теплообменник для зимней палатки своими руками или купить готовый вариант, решать только вам. Но в любом случае необходимо заранее понимать принцип работы такого устройства, так как он похож как в магазинных продуктах, так и в самодельных. То же самое и с требованиями к эксплуатации и безопасности.

Максимально возможный температурный диапазон.
Площадь обогрева.
Тип материала, из которого изготовлена система.

Форма нагревателя также играет важную роль, поскольку круглые модели, как известно, демонстрируют более эффективную работу, чем квадратные, поскольку отсутствуют зоны застоя тепла.

Чаще всего теплообменники изготавливают из жаропрочной стали, хотя в самодельных изобретениях могут присутствовать самые разные подручные материалы и средства.

Особенности выбора теплообменника

В настоящее время рыбаки используют самые разные варианты обогрева палаток. Каждый из них имеет множество преимуществ, но также и ряд недостатков.

В список наиболее эффективных и популярных способов производства тепла входят:

Спиртовые горелки.
Газовые обогреватели.
Бензиновые теплообменники.

Если говорить о спиртовых моделях, то они считаются самыми простыми и дешевыми теплообменными агрегатами, позволяющими получать тепло непосредственно от сжигания сухого спирта. Среди преимуществ таких конструкций — большая экономичность и легкость, но это сказывается на производительности. Такие конфорки особенно незаменимы в межсезонье, например осенью или весной, а зимой от них много тепла не получишь.

Однако именно тяжелый баллон усложняет процедуру транспортировки системы зимой, а также увеличивает риск замерзания газа при отрицательных температурах. Однако современные газовые горелки комплектуются компактными газовыми баллончиками, и для решения проблемы замерзания достаточно использовать медную пластину или трубку, часть которой нагревается горелкой, а другая помещается на баллончик.

Газовые системы имеют простую конструкцию и особую надежность, поэтому пользуются большой популярностью не только у профессиональных рыболовов, но и у новичков.

Бензиновые модели популярны уже много лет. Несмотря на приличный «возраст», их конструкция практически не изменилась, но это никак не повлияло на высокий КПД. Если сравнивать бензиновые модели с газовыми, они намного компактнее и экономичнее. Это связано с доступностью бензина, особенно если вы покупаете его небольшими канистрами.

Среди недостатков таких систем — опасность возгорания при неправильном использовании. Кроме того, при сильном перегреве устройство может взорваться, а это уже приведет к более плачевным последствиям.

Преимущества ловли с теплообменником

Из каких бы плотных тканей не была сшита палатка, без дополнительного обогрева она сможет защитить разве только от ветра, но не от мороза или сырости. Именно поэтому рыболову приходится ее отапливать. И если пару часов еще можно обойтись парафиновой свечой или несколькими таблетками сухого спирта, то для продолжительной рыбалки понадобится что-то более серьезное. Почему стоит сделать выбор в пользу теплообменника? Плюсов у этого прибора более чем достаточно. К ним можно отнести:

возможность нагреть палатку за считанные секунды;
максимально эффективное потребление тепла, производимого горелкой;
выход газов, возникающих в результате сгорания топлива и кислорода;
отсутствие нежелательной влаги (воздух внутри становится не только теплым, но и сухим);
совместимость с любыми газовыми горелками, которые есть сегодня в продаже;
возможность использовать в качестве плитки (к примеру, можно подогреть остывший чай);
компактность (прибор не занимает много места).

Недостатки тоже имеются. Теплообменник можно ставить только в палатке, в которой есть отверстие для вывода дымохода. Кстати, некоторые изобретательные рыболовы совершенствуют (по их мнению) магазинные устройства и выводят дымоход снизу – между полом палатки и ее стенкой. Кроме того для правильной работы прибора требуется электропитание, а это значит что нужно снимать с автомобиля аккумулятор или возить с собой другой источник питания.

Еще один негативный момент – теплообменник занимает определенное пространство. Если в трехместной палатке ловят два рыбака, тогда он не создаст никакого дискомфорта, но бывает, что под одним куполом пытается поместиться больше людей, чем положено. В этом случае для прибора места не останется, придется согревать себя собственным дыханием.

Топ-моделей

С вентилятором

PoshehonStar. Теплообменник имеет мощность 2 кВт, подойдет для обогрева небольшой палатки (на одно или два места). За счет компактных габаритных размеров имеет небольшой вес, в комплекте поставляется с удобным чехлом для переноски. Сам теплообменник изготовлен из нержавеющей стали, устойчивой к коррозии.
Кузьма. Основное преимущество теплообменника – все узлы собраны профессионалами, которые точно знают, что требуют от устройства рыболовы. Корпус изготовлен из алюминия, конструкция имеет небольшой вес, не подвергается коррозии в процессе использовании. Тепловая отдача выше, чем у моделей из стали. Еще одно достоинство – невысокая стоимость.
SnegirFishing с вентилятором. Имеет невысокую стоимость, отлично обогревает палатку большого и среднего размера, не допускает скопления продуктов горения внутри помещения. Главное достоинство – можно использовать с газовыми горелками, инфракрасными горелками и бензиновыми примусами.

Без вентилятора

Лидерами среди теплообменников без вентилятора являются устройства от компании «Снегирь». Устройство изготовлено из тонкой нержавеющей стали, за счет чего обладает характеристиками высокой тепловой проводимости. В конструкции предусмотрена отдельная труба для отвода продуктов горения на улицу, а также система металлических трубок для более активного распределения теплого воздуха по помещению.

В конструкции предусмотрены специальные ножки, которые позволят зафиксировать теплообменник в наиболее удобном положении.

Общие характеристики и принцип работы

Защитить себя от морозов, пронизывающего ветра, мороза и снега рыболовы могут при помощи палаток. Более опытные знают, что двусхлойные имеют лучшие характеристики, нежели однослойные. Двухслойная создает эффект термоса, тепло в ней сохраниться дольше. При сильных холодах в палатках дополнительно устанавливают обогрев, для этого чаще всего используют газовые горелки. Моделей таких аппаратов очень много, почти все не оснащены системой удаления продуктов сгорания из палатки.

безопасное пребывание	выводит продукты сгорания	сохраняет уже имеющееся тепло	согревает воздух
да	да	да	да

Теплообменник для палатки нужен именно для того, чтоб вывести все продукты сгорания и при этом сохранить уже имеющуюся температуру внутри. Применение теплообменника обезопасит жизнь рыболова и поможет ему согреться в любую стужу.

Принцип работы агрегата:

горелка под теплообменником нагревает конструкцию;
через трубку поступает воздух, он там нагревается и попадает в палатку;
продукты сгорания выводятся через дымоход, вывод которого идет за палатку.

Все достаточно просто, вся конструкция и принцип действия напоминают жаротрубный теплообменник для твердотопливных котлов. Работа теплообменника идентична, в итоге в палатке оказывается сухое тепло, которое согреет комфортно и надолго при минимальном расходе горючего.
