Как изготовить сигнализатор поклевки для фидера своими руками

Механический сигнализатор поклевки своими руками

Вариант первый

Самый простой сигнализатор изготавливают из плоской пружинистой пластины (из часов, рулетки) длиной около 20 см. На одной ее стороне закрепляют (просверлив предварительно отверстия) короткую полоску (из дерева, пластины), на другой – открытый крюк из проволоки 1-миллиметрвого диаметра. Полоска по размерам должна закрепляться в креплении пропускного кольца.

При рыбалке сигнализатор вставляют пластиной в крепление пропускного кольца. Свободный конец, изогнув, проволочным крючком одевают на основную леску. Поклевки рыбы вызывают движения свободного кольца сигнализатора вперед-назад.

Для повышения эффективности на свободный конец сигнализатора ставят колокольчики. При подсечке леска выскакивает из крючка и устройство не препятствует вываживанию рыбы.

Вариант второй

Для изготовления такого сигнализатора потребуется:

• проволока с диаметром не более 2 мм (например, спица от велосипеда) ;
• кембрик, в который можно просунуть сложенную вдвое проволоку;
• пластиковый шарик примерно 2-сантиметрового диаметра (можно использовать пластиковую упаковку от киндер-сюрприза) ;
• прищепки от багет старого образца;
• бусины из пластика большого диаметра;
• сталистая проволока небольшого диаметра (подходит тросовая оцинкованная стайка) ;
• инструменты: зажигалка, мелкий напильник, сверла, шуруповерт или дрель, кусачки, плоскогубцы.

Порядок изготовления:

1. В прищепке сверлят отверстие диаметром, равным толщине проволоки (спицы).
2. Одевают прищепку на конец проволоки, изгибая его по форме небольшого равностороннего треугольника с основанием, перпендикулярным оси стержня. Прищепку располагают на основании треугольника.
3. На спицу одевают кембрик достаточной длины, а на него шарик, предварительно просверлив в нем отверстие под диаметр кембрика.
4. Наматывают 10…12 витков сталистой проволокой на спице. Обрезают свободные концы на длину, больше радиуса шарика на 1…2 см. Нагревают их поочередно зажигалкой и насаживают пластиковые бусинки. Полученную конструкцию фиксируют на конце спицы по аналогии с прищепкой.

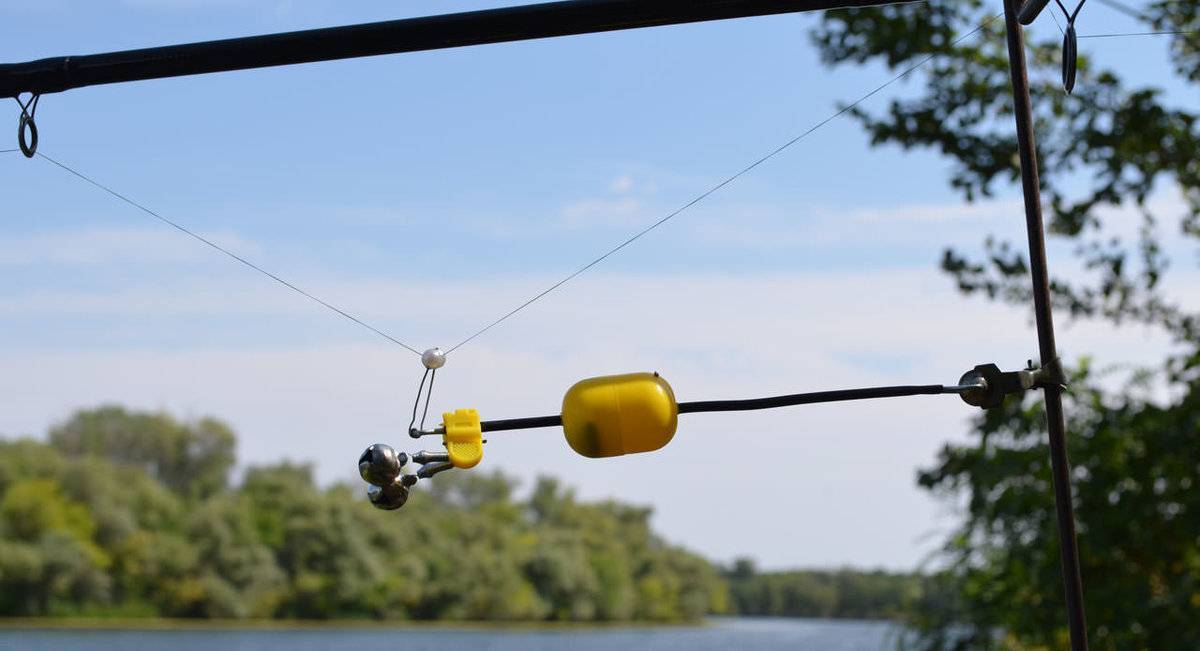

Полученный сигнализатор прищепкой крепят к вертикальному стержня, устанавливаемому вблизи удилища. Леску размещают между бусинками, которые предварительно сводят вместе, изгибая концы сталистой проволоки.

Под тяжестью сигнализатора леска натягивается и повисает в месте контакта с устройством. Поклевки рыбы преобразуются в движение шарика верх-вниз. При подсечке леска выскакивает из зажима между бусинками.

Звуковой сигнализатор поклевки своими руками

Один из простейших звуковых сигнализаторов поклевки, который просто сделать своими руками, представляет трубку из металлической тонкостенной трубки. Ее одевают на основную леску между первым кольцом и катушкой. Для увеличения звукового эффекта во внутрь помещают металлическую гайку, винтик, привязанные на нитке.

При поклевках трубка будет совершать «прыжки» по леске

Гайка или винтик, ударяясь о стенки трубки, будут привлекать внимание рыболова дополнительным звуком

Светлячки для ночной рыбалки – сигнализаторы поклёвки. Ловля донкой ночью. Сигнализатор поклевки ночной

Сигнализатор поклевки ночной применяют при ловле ночь:

• на удочку
• на фидер
• на спиннинг-донку
• при ловле на донку-закидушку

Ловля донкой ночью достаточно результативна, но необходим надёжные сигнализаторы поклевки.  Сигнализатор поклёвки для  вечерней и ночной  рыбалки – колокольчики совмещенные со светлячком (фонариком).

Ночной сигнализатор поклёвки

сигнализатор поклёвки колокольчик-светлячок

• Светлячок (фонарик) показывает нам где стоит наша донка.
• Колокольчик дает сигнал о поклевке.
• По колебанию светлячка можно определить на какой донке клюет, особенного когда клюнула крупная рыба, к примеру лещ или сом, а в ряде случаев например при разовом рывке густеры донку на которой клюет надо будет еще определять, к примеру можно дополнительно использовать колокольчики с разным звуком.
• Удилище с светлячком будет удобнее схватить при поклевке.
• Светлячок не даст потеряться ночью колокольчику.

Колокольчик с светлячком крепим ближе к вершинке удилища так как у вершинки большая амплитуда колебаний и можно лучше увидеть сигнал о поклёвка.

Бюджетный ночной сигнализатор поклёвки

Ловля донкой ночью будет более удачна если использовать надёжный бюджетный сигнализатор поклевки. Данный колокольчик в качестве сигнализатора поклёвки можно использовать не только при ловле донкой ночью  и днём, сняв фонарик.

Фонарики на сигнализатор продаются отдельно от колокольчиков и стоят столько сколько стоят колокольчики. Собирается сигнализатор просто – на колокольчике есть отверстие в которое можно вставляться фонарик. Конструкция фонарика также простая: разборный корпус, светодиод, две батарейки.

Включение фонарика производится путём переворачивания батареек.

сигнализатор поклевок ночной с фонариком в разобранном виде

Дополнительно конечно ночью должен быть фонарик…, если на сигнализаторе поклёвки сядет батарейка, или запасные светлячки на  сигнализатор поклёвки.

На данном сигнализаторе фонарик постоянно включён, соответственно садятся батарейки. На одну ночь батареек хватит и может быт на вторую. Но если заменить светодиод на светодиод из фонарика зажигалки, батареек хватит на 20 ночей, на весь сезон.

Смотри видео – сигнализатор поклевки ночной

На рынке существуют различные модели ночных сигнализаторов поклёвки для ловли ночью. Есть модели где фонарик совмещён с колокольчиком, есть где фонарик без колокольчика, те и другие могут быть как постоянно святящимися так и загорающимися во время поклёвки.

Сигнализатор поклевки ночной – фонарик без колокольчика светящийся только при поклёвке

ночной сигнализатор срабатывающий при поклёвке

Данный сигнализатор пока нет поклёвки мигает зеленым цветом, во время поклёвки сигнализатор интенсивно мигает жёлто- красным цветом. Есть модели в которых до поклёвки светодиод постоянно горит а во время поклёвки мигает.

Как работает сигнализатор надо обязательно проверять при покупке. Крепится сигнализатор зажимами на кончик фидера. Плюс что нет пугающего звука. Такой сигнализатор можно использовать днём, когда требуется тишина на рыбалке.

совмещенный колокольчик и фонарик в сигнализаторе

Такой сигнализатор для рыбалки мигает только при поклёвке. Так же стоит в 10 раз дороже бюджетного. Больше такие устройства используются как ночной сигнализатор поклевки для фидера.

Надо отметить что сигнализаторы для рыбалки  со встроенной электронной схемой,  срабатывающие при поклёвке, достаточно капризны, возможно придется помучатся чтобы их настроить, это если эти китайские изобретения вообще не сломаются на рыбалке. Но при ловле донкой ночью настроить капризный сигнализатор будет трудно. Бюджетный будет гарантировано работать, но пока не сдохнет батарейка.

Но есть вариант при ловле донкой ночью  совместного использования двух сигнализаторов-фонариков различных типов.

Все сидим ждём поклёвки!

Совершенствуем механизм

Световой сигнализатор – отличное решение для ночной рыбалки, однако не избавляет от необходимости постоянного зрительного контакта с устройством. Решить эту проблему поможет комбинированный сигнализатор – дополнительно со световой индикацией он будет подавать звуковые сигналы. Принцип работы устройства и механизм привода останутся без изменений, а вот над схемой придется поработать. Параллельно источнику света необходимо подключить схему, отвечающую за генерацию звуков, например, мультивибратор, способный заставить динамик «пищать» с различной частотой. Подойдет классическая схема мультивибратора на двух биполярных транзисторах одинаковой структуры (лучше применить транзисторы структуры n-p-n, например, хорошо знакомые всем радиолюбителям КТ315). Используемые конденсаторы – электролитические, при их подключении не забывайте соблюдать полярность и следите за тем, чтобы не было превышено максимально допустимое для конденсатора напряжение (конденсаторы на 16 вольт и выше можно использовать смело). Резисторы подойдут любого типа, мощностью 0,25 Вт. Емкость конденсаторов и сопротивление базовых резисторов будут задавать частоту звука, их лучше определить методом подбора или изначально установить подстроечные резисторы. Один из резисторов, соединенных с коллекторами транзисторов, заменим на динамик с сопротивлением 8 Ом и мощностью не менее 0,5 Вт. Комбинируя мультивибраторы с различными параметрами можно добиться различных сложных звуков. Можно найти даже схемы для имитации пения соловья или мяуканья кошки. Какую бы схему Вы не выбрали, придется, скорее всего, подобрать и другой источник тока – возможно, блок из нескольких батареек или аккумулятор старого мобильного телефона.

Необходимые радиодетали (при использовании простого мультивибратора):

• Батарейка типа АА или ААА – 3 шт
• Замыкающийся геркон с сопротивлением не более 200 Ом – 1 шт
• Светодиод или лампа накаливания на номинальное напряжение 1,5-3 В – 1 шт
• Резистор сопротивлением 100…500 Ом (подобрать) – 1 шт
• Резистор сопротивлением 10…50 кОм (подобрать) – 2 шт
• Конденсатор электролитический емкостью не менее 10 мкФ (подобрать) – 2 шт
• Транзистор биполярный (рекомендуем КТ315, КТ3102 или BC547) – 2 шт
• Динамик сопротивлением 8 Ом – 1 шт
• Тумблер или ползунковый переключатель (переключение режимов свет/звук)–1

Сигнализатор поклевки из киндера

Прежде, чем начать делать наш прибор, необходимо подготовить следующие детали и инструменты:

1. Проволока (диаметром до 2 мм).
2. Кембрик (в него нужно будет уложить сложенную вдвое проволоку).
3. Шарик большого диаметра (отлично подойдет овальной формы корпус от киндер сюрприза для детей).
4. Крупные бусинки.
5. Прищепки от старых багет.
6. Плоскогубцы, дрель, кусачки, сверла.

В самом начале работы необходимо с помощью дрели просверлить отверстие в прищепке. Диаметр отверстия должен совпадать с толщиной проволоки. Проволока должна свободна проходить в полученную дырку, однако прищепка не должна болтаться на ней.

В полученное отверстие нужно вставить проволоку и загнуть ее.

На полученную конструкцию нужно плотно намотать стальную проволоку. Примерное количество витков — 12. Намотав проволоку, ее нужно снять, но аккуратно, чтобы сохранились витки.

Смотрите обзор беспроводного эхолота Deeper для зимней рыбалки

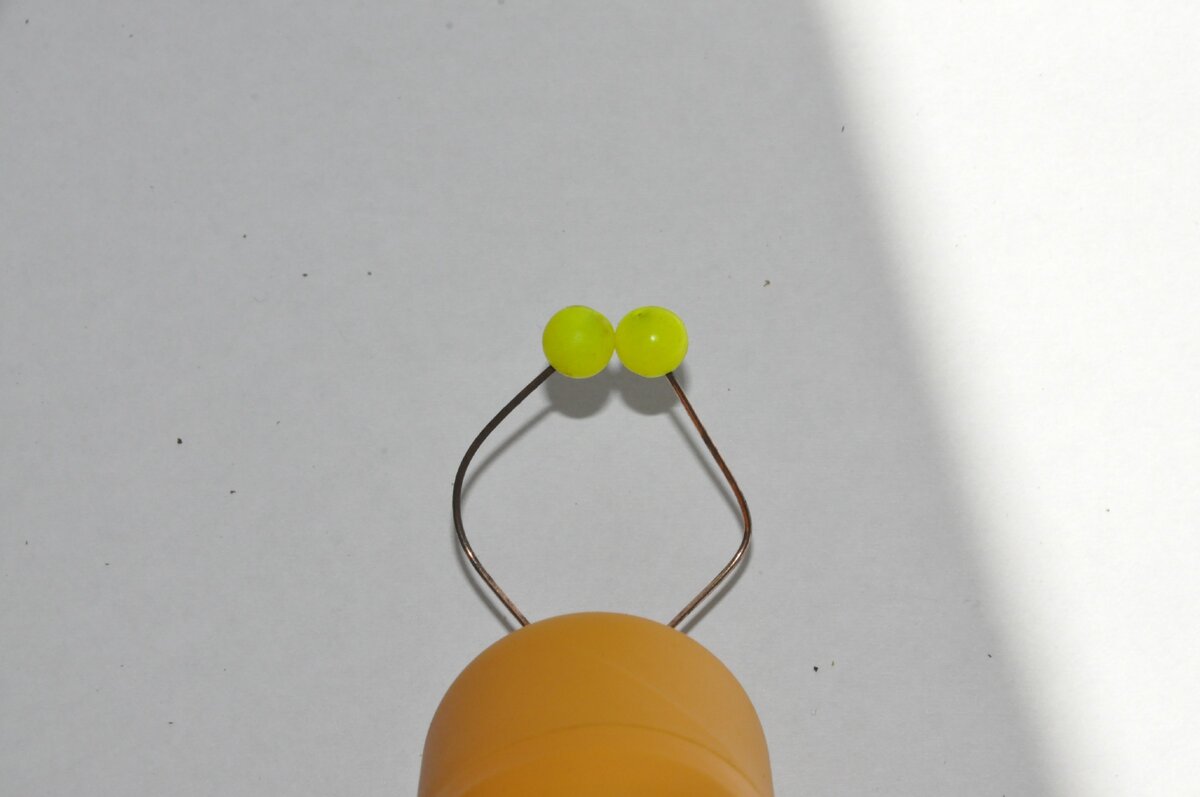

Далее на основную проволоку с прищепкой необходимо надеть кембрик. После кембрика надеваем — шарик из детского киндера-сюрприза. Предварительно в нем нужно просверлить отверстие, чтобы можно было протянуть через проволоку.

Теперь полученную конструкцию откладываем в сторону и берем проволоку с 12 витками. Концы проволоки нужно обрезать, однако сделать это так, чтобы они были выше шарика на 2 см. На оба конца нужно надеть бусинки (для этого концы следует нагреть зажигалкой).

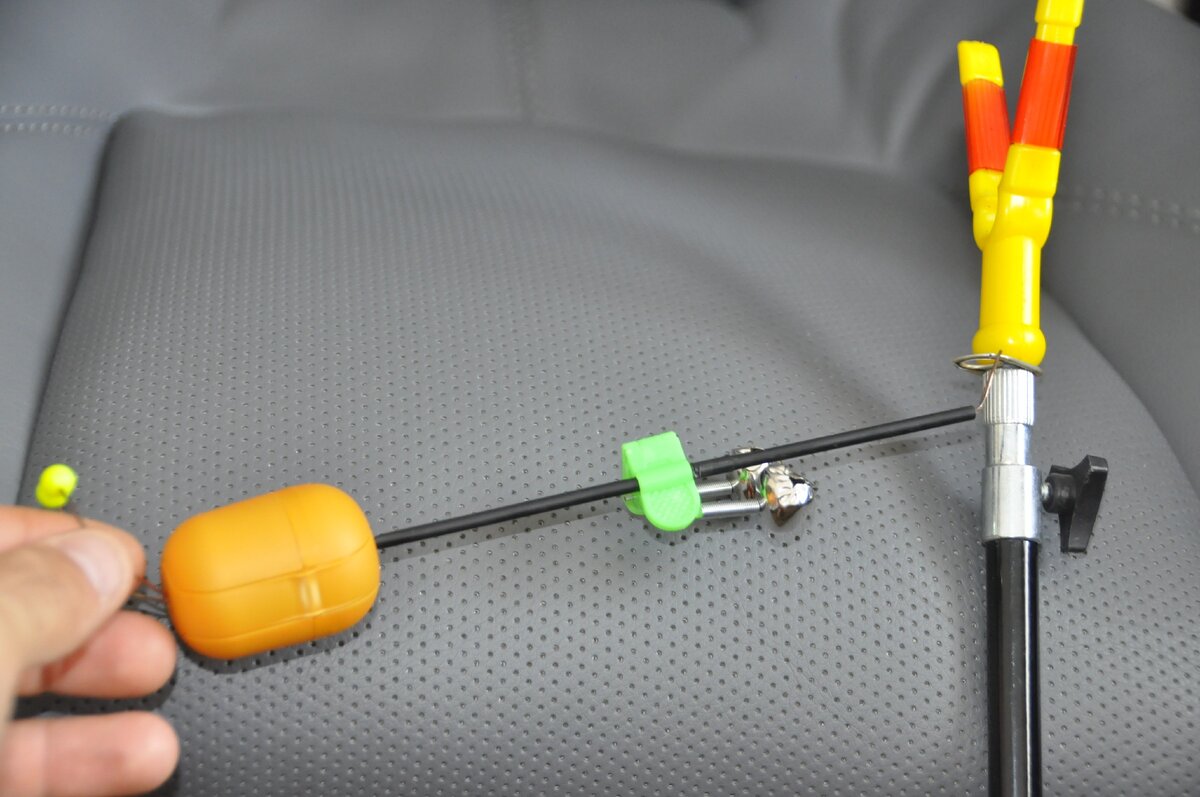

В заключении работы, две полученные конструкции нужно соединить в одно оригинальное изделие. И вот, сигнализатор поклевки готов. При его установке, прищепку нужно прикрепить к стойке, а бусинки — к основной леске.

Сигнализаторы для глаз

Принцип действия

Принцип действия визуальных сигнализаторов состоит в том, что они при помощи разнообразных приспособлений (кивков, маячков, светлячков) делают поклеву более заметной и очевидной для рыбака, избавляя его от пустых сомнений о поклевке и ненужных забросов снасти. Это, в свою очередь, экономит cилы, время, а также прикормку, которая расходуется при каждом забросе.

Среди таких визуальных сигнализаторов можно назвать следующие:

• Поплавок;
• Кивок;
• Светлячок;
• Трубочка из фольги;

Рассмотрим принципы работы и изготовления каждого из них в отдельности:

Поплавок

Инструкция по изготовлению

Для изготовления данного типа сигнализатора потребуется обычный поплавок, можно взять  заводского производства, можно изготовить самостоятельно из куска плотного пенопласта

При этом важно правильно подобрать расчетный вес поплавка и вес фидерной снасти

Они должны соответствовать, иначе снасть или сразу будет тонуть, или наоборот, поплавок будет бесполезно лежать на воде на боку. В обоих случаях заветную поклевку вам не увидеть. После этого при сборе снасти необходимо сначала укрепить на леске стопорное кольцо, которое будет ограничивать движение поплавка и определять глубину, на которую будет погружаться груз-кормушка с крючками.

Это кольцо желательно сделать тяжелоподвижным, чтобы при необходимости изменять заглубление снасти. Полевку при этом типе сигнализатора видно, как при обычной поплавочной ловле.

Кивок

Инструкция по изготовлению

Данный тип сигнализатора поклевки представляет собой элемент пружинящего материала длиной около 10-15 см, один конец которого крепится к кончику фидера, а на другом имеется кольцо, через которое пропускается леска.

В качестве материала для изготовления кивка понадобится стальная пружинящая проволока или непосредственно тонкая металлическая витая пружина. Крепиться кивок должен достаточно прочно, чтобы не слетать при забросе снасти.

Одновременно желательно сделать его регулируемым, т.е. при изготовлении крепления к кончику фидера применять полимерные или резиновые трубки, чтобы можно было менять длину, а следовательно, и жесткость – чувствительность кивка.

После изготовления кивка крепим его к вершине фидера, продеваем через него леску и крепим снасть

Здесь важно проверить свободный ход лески через отверстие кивка. Так вы сможете избежать поломки кончика фидера при забросе или отстрела кормушки

Светлячок

Инструкция по изготовлению

Для изготовления данного типа сигнализатора своими руками нам потребуются бельевая прищепка или канцелярский зажим «лягушка». Последний предпочтительнее, т.к. он прочнее крепится на вершинку фидера, а отверстия в его ушках позволяют закрепить в них светлячок.

Также понадобится обычный рыболовный светлячок, используемый при ночной рыбалке на обычную поплавочную снасть. Разнообразие этих светлячков в рыболовных магазинах сегодня довольно велико.

Это может быть и химический переломный светлячок, который начинает фосфоресцировать при переломе его внутренней капсулы и смешении жидкостей, или светодиодный светлячок, работающие от обычной маленькой батарейки. Этот светлячок крепится в ушки описанного ранее канцелярского зажима.

Стоит отметить, что данный сигнализатор рекомендуется все-таки снимать перед каждым забросом и крепить заново после заброса, так как даже при самой удачной конструкции в темное время суток существует вероятность допустить перекрут лески через светлячок, а как следствие – поломка кончика фидера или отстрел снасти.

Трубочка из фольги

Инструкция по изготовлению

Этот тип сигнализатора, наверное, является самым примитивным, как по способу изготовления, так и по способу применения.

Для его изготовления нам потребуется алюминиевая фольга и трубка, которая будет взята за основу.

Здесь стоит заметить, что трубка по диаметру должна быть толще, чем первое кольцо на оснастке фидера.

Взяв описанную трубку, наматываем на нее алюминиевую фольгу в три – четыре слоя, плотно прижимаем ее, после чего фиксируем кончик при помощи кусочка скотча или изоленты, не давая ему развернуться.

Длина трубки должна быть около 15-20 см. Излишки можно срезать на трубке – основе.

После этого через полученную трубочку из фольги пропускаем леску и потом продеваем ее через остальную оснастку фидера, так, чтобы изготовленная трубочка находилась между катушкой и первым кольцом фидера. После заброса и установки фидера трубочка смещается к катушке и лежит на ней, слегка провисая.

Можно ее дополнительно немного огрузить. В случае поклевки, леска натягивается, и трубочка встает параллельно бланка фидера.

Бубенцы

Более современной вариацией звукового сигнализатора является бубенец. Как правило, их два, установленных на зажим. Тот в свою очередь надевается на леску.

В современной практике встречаются два варианта их использования:

• неснимаемые;
• привязанные к подставке удилища.

В первом варианте приспособление устанавливают либо на леске, и есть риск или повредить удочку, или защемить леску, либо защемляют на вершинке, что ведет к риску перехлеста при забросе.

Более приемлемый – второй путь. Он немного хлопотней по причине трудностей подбора зажима, но практичней.

Популярные модели и цены:

Боковой сигнализатор поклёвки (боковой квивертип)

Боковой квивертип применяется, когда необходимо расположить фидерную снасть не параллельно берегу, а перпендикулярно. Это может произойти, если в месте лова находится много препятствий (например, коряги, камни, береговая растительность). Использование бокового сигнализатора для фидера также решает проблему сильного ветра и волны.

Для создания бокового сигнализатора клёва понадобятся:

• проволока из стали толщиной не более 1 мм и длиной 15–20 см;
• крепление-хомут для ПВХ трубы;
• металлическая трубочка или стержень длиной около 10 см. Диаметр должен совпадать с боковым отверстием хомута;
• нитки и водостойкий клей.

В стержне проделывается отверстие, в которое продевается проволока. Край проволоки загибается под углом 90 градусов и приматывается нитками к стержню. Нить при этом промазывается клеем. Для надёжности сверху можно надеть резиновую трубочку либо просто прокрасить лаком.

На противоположном конце проволоки загибается крючок, используемый как держатель для основной лески. С этой стороны проволока окрашивается яркой краской или оклеивается плёнкой на расстояние 5 см от крючка. Направляющую трубочку необходимо плотно зафиксировать в отверстие хомута, желательно использовать при этом клей.

Конструкция фиксируется на ручке удилища между катушкой и первым кольцом. Дуга квивертипа должна находиться сбоку. Леску необходимо зацепить крючком. При поклёвке дуга изгибается, леска натягивается, яркий наконечник начинает ритмично подпрыгивать.

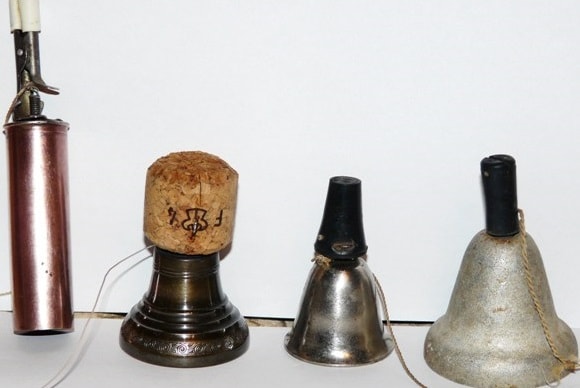

Звуковой сигнализатор своими руками (инструкция)

Данный сигнализатор очень прост в изготовлении, потому пользуется наибольшей популярностью у рыбаков, особенно зрелых.

Этапы самодельного колокольчика:

1. Достать небольшой колокольчик;
2. найти полый резиновый шланг до трех сантиметров в диаметре;
3. отрезать кусок шланга в 2-5 сантиметров;
4. в одной части трубки сделать прорез, в который будет заходить леска;
5. надеть эту трубку на колокольчик, если сидит неплотно, то приклеить клеем;
6. примотать на всю эту установку плетеный или капроновый шнур.

Принцип такого сигнализатора в том, что он цепляется на леску трубочкой с прорезью, в момент подсечки колокольчик отрывается от лески, чтобы не мешать при вываживании, а нитку мы привязали для того, чтобы колокольчик не улетел и не потерялся. Нитку привязывайте к тому, на что опирается удилище, к примеру на рогульку или полставку удилища.

Также вместе резиновой трубки можно использовать пробку от вина или шампанского. Если сравнивать этот сигнализатор с погремушкой, которая крепится как прищепка, то колокольчик получается удобнее, так как самостоятельно сбрасывается при подсечке, а погремушку нужно снимать вручную, чтобы она не мешала при подметке.

Изготовление более сложных вариантов электронных сигнализаторов

Есть и более продвинутые самоделки, для изготовления которых понадобится определенный опыт и знания электротехники и электроники (впрочем, всегда можно постараться найти в кругу своих знакомых радиолюбителя, который за символическую плату изготовит индикатор поклевки).

Для изготовления одного из сравнительно более сложных индикаторов поклевки понадобится:

• Дешевый китайский будильник (обеспечивает одновременно корпусом для устройства и динамиком).
• Резистор из обыкновенной компьютерной мышки.
• Кивок (вполне подойдет велосипедная спица, или просто металлическая проволока достаточного диаметра).

Два крайних контакта резистора необходимо спаять вместе, в дальнейшем они будут подсоединены к элементу питания. К среднему же необходимо припаять провод, который будет крепиться к плате будильника. Далее нужно подобрать место в корпусе для резистора. После того, как место выбрано, нужно разогретым шилом или гвоздем проделать отверстие в корпусе, сквозь которое будет проходить кивок. Резистор фиксируют клеем. Кивок крепят в отверстие резистора. Готовое изделие должно крепиться к удилищу, леску заводить за кивок так, чтобы она была натянутой. При отклонении кивка в любую из сторон это устройство издает довольно громкий звуковой сигнал, который оповещает о поклевке к берегу, или от берега.

Для варианта с герконом нужны:

• Корпус будущего устройства.
• Пружинящая пластина для геркона, пластина для крепления магнита.
• Герметичный контакт с магнитом.
• Элемент питания и световой индикатор.

Герметичный контакт крепят к пружинящей металлической пластине, на конце которой также должно быть кольцо для привязывания лески. Пластину с герконом монтируют внутри корпуса, опытным путем подбирают оптимальное расстояние крепления магнита. В корпусе также устанавливается плата с необходимыми для работы индикатора поклевки радиодеталями, а также тумблер и элемент питания необходимой мощности.

Важно! Тумблер необходим для того, чтобы электронный сигнализатор не срабатывал при транспортировке устройства к водоему. Такой вариант гораздо более удобен, чем открывать каждый раз корпус для извлечения батарейки.

В корпусе также нужны отверстия для светового индикатора, динамика, сигнализирующего о поклевке, а также для выхода лески

Леска одним концом крепится к пластине с герконом, а другим к клипсе, которая в свою очередь монтируется к основной леске, и передает усилие при поклевке на пластину с герметичным контактом. Подобный сигнализатор поклевки обычно устанавливают на подставку для удилища, а не на сам бланк

В корпусе также нужны отверстия для светового индикатора, динамика, сигнализирующего о поклевке, а также для выхода лески. Леска одним концом крепится к пластине с герконом, а другим к клипсе, которая в свою очередь монтируется к основной леске, и передает усилие при поклевке на пластину с герметичным контактом. Подобный сигнализатор поклевки обычно устанавливают на подставку для удилища, а не на сам бланк.

С использованием герметичного контакта получаются достаточно чувствительные и надежные самодельные индикаторы поклевки, однако для изготовления подобных устройств необходим определенный опыт.

Фирма дедушки Ашота

Сигнализатор поклевки, описываемый в статье прост в повторении и имеет много вариантов усовершенствования.

Рыболовные снасти быстро развиваются в ногу со временем. На замену обычным колокольчикам и подвесным сигнализаторам пришли электронные звуковые сигнализаторы с регулировкой чувствительности и тональности звука. Такие сигнализаторы можно приобрести практически во всех рыболовных магазинах, но у них один существенный недостаток – высокая стоимость.

Поэтому и появилась идея изготовить электронный сигнализатор поклевки самостоятельно. За основу сигнализатора был взят китайский набор беспроводного дверного звонка.Для того чтобы звонок стал сигнализатором поклевки, необходимо самому изготовить датчик, который крепится к удилищу после первого кольца и в зависимости от натяжения или ослабления лески при поклевке, замыкает контакт и включает сигнал. Датчик, в данной конструкции, механический, с регулировкой чувствительности и успокоителем. Для того, кто знаком со слесарным делом трудностей в повторении не будет. Конечно датчик, изготовленный на базе оптоэлектронной пары, по габаритам и по весу будет меньше, но для его изготовления нужны знания электроники. Поэтому при проектировании датчика стояла задача создания чисто механической конструкции. Основание датчика – алюминиевая пластина толщиной 2,5-3,0 мм. На пластине закрепляется прерыватель от любой авто или мото техники. В статье специально не даются точные размеры – у каждого они будут свои, в зависимости от типа прерывателя и эксцентрика. Диаметр эксцентрика подбирается в зависимости от типа прерывателя. Эксцентрик можно подобрать из лентопротяжного механизма кассетного магнитофона или изготовить самому. Главное чтобы эксцентрик, при отклонении в любую сторону на угол 400-450, не терял контакт с текстолитом прерывателя. Крепится эксцентрик к пластине с помощью ступенчатого болта, который позволяет ему свободно вращаться. В эксцентрике просверлено отверстие и нарезана резьба М2. В нее ввинчивается, изготовленный из большой велосипедной спицы рычаг, в петлю которого заводится леска. На рычаге помещен грузик с фиксирующим винтом, для грубой регулировки чувствительности сигнализатора. В проточку эксцентрика заводится нить успокоителя. С одной стороны нить крепится глухо к основанию, а с другой через пружину с винтом регулировки успокоителя. Успокоитель служит для гашения колебаний рычага в ветреную погоду. Регулируется успокоитель барашковой гайкой. Для тонкой регулировки чувствительности к неподвижной части прерывателя приклепана гайка, в которую ввинчивается барашковый винт. Для фиксации винта к краю пластины прикручен кронштейн с отверстием. В это отверстие вставляется винт и фиксируется шплинтом. Зазоры выбираются тонкими шайбами. Для крепления сигнализатора к удилищу изготавливается легкосъемный хомут с резиновой прокладкой. К прерывателю припаиваются длинные многожильные провода сечением 0,5-0,7 мм2 , которые необходимо соединить с кнопкой звонка.

Кнопку звонка, в зависимости от ее габаритов, можно закрепить непосредственно к пластине датчика и соединить с датчиком короткими проводниками. Есть и другой вариант.

Проводники датчиков нескольких удочек выполнить длиной 1-5 – 2м и запаять на их концах разъемы. В отдельной коробочке закрепить такое же количество ответных разъемов (по числу удочек) и кнопку звонка.

Все разъемы соединить параллельно и подвести от них два провода к кнопке. Таким образом, у Вас будут под контролем несколько удочек.

Так как аппараты такого типа часто используются при плохих погодных условиях (дождь, туман)  или в темное время суток сигнализатор, изготовленный из беспроводного звонка выгодно отличается от большинства магазинных. С сигнализатором в кармане Вы можете находиться в пределах 30-50 м, в уютной палатке и не беспокоиться о пропущенной поклевке.

Тем, кто дружит с электротехникой и электроникой, я в следующих постах выложу схемы герконовых и оптоэлектронных датчиков для беспроводного звонка. Перспективных решений у этой конструкции множество. Дерзайте! Пишите мне на электронку. Всегда рад поделиться и почерпнуть что-то новое. Буду очень признателен тем, кто поделится со мной своими идеями и разработками.

Удачи в рыбалке! Ни хвоста, ни чешуи!

Как выбрать рыболовный сигнализатор поклёвки

Итак, после тщательного изучения базовых возможностей и принципа работы сигнализатора поклёвки, необходимо вплотную подойти к выбору подходящего решения для своих целей.

Не секрет, что желанной находкой для каждого фидериста является модель, которая фиксируется на стойки и родподы. И хоть она стоит гораздо дороже портативных изобретений, её набор функций очень обширный.

И если вы готовы потратить определенную сумму денег на такую покупку, будьте внимательны и выбирайте только качественный вариант, руководствуясь следующими требуемыми параметрами:

Сигнализатор не должен пропускать воду, т.к. при ловле на открытом воздухе вас всегда может застать дождь, а на самом водоёме присутствует высокая влажность, особенно перед рассветом

А ведь влага – главный враг любых электронных приборов

Обращайте внимание на модели из высококачественного пластика, который не должен прогибаться или издавать хруст при усиленном воздействии. В комплекте с интересующей моделью должен поставляться чехол, позволяющий свободно и безопасно транспортировать изобретение от одного места к другому

В большинстве случаев он представляет собой прочный пластиковый кейс. Энергопотребляемость сигнализатора поклёвки должна быть минимальный, ведь мало кто захочет менять батарейку или крону (если речь идёт о кронерах) после каждого выхода на водоём

К тому же многие заядлые рыбаки часто выезжают на недельную рыбалку, где автономность – главный параметр успешной эксплуатации прибора. Кстати, если у вас есть доступ к автомобильному аккумулятору, то батарейку можно подзарядить. Откажитесь от сигнализаторов, которые работают на пальчиковых батарейках. Лучше пусть это будут аккумуляторные батареи или крона. Главное, чтобы выбранный элемент питания присутствовал в свободной продаже, иначе вам придётся потратить много усилий и времени на поиск подходящей батарейки.

Светлячки для ночной рыбалки – сигнализаторы поклёвки. Ловля донкой ночью. Сигнализатор поклевки ночной

Сигнализатор поклевки ночной применяют при ловле ночь:

• на удочку
• на фидер
• на спиннинг-донку
• при ловле на донку-закидушку

Ловля донкой ночью достаточно результативна, но необходим надёжные сигнализаторы поклевки.  Сигнализатор поклёвки для  вечерней и ночной  рыбалки – колокольчики совмещенные со светлячком (фонариком).

Ночной сигнализатор поклёвки

сигнализатор поклёвки колокольчик-светлячок

• Светлячок (фонарик) показывает нам где стоит наша донка.
• Колокольчик дает сигнал о поклевке.
• По колебанию светлячка можно определить на какой донке клюет, особенного когда клюнула крупная рыба, к примеру лещ или сом, а в ряде случаев например при разовом рывке густеры донку на которой клюет надо будет еще определять, к примеру можно дополнительно использовать колокольчики с разным звуком.
• Удилище с светлячком будет удобнее схватить при поклевке.
• Светлячок не даст потеряться ночью колокольчику.

Колокольчик с светлячком крепим ближе к вершинке удилища так как у вершинки большая амплитуда колебаний и можно лучше увидеть сигнал о поклёвка.

Бюджетный ночной сигнализатор поклёвки

Ловля донкой ночью будет более удачна если использовать надёжный бюджетный сигнализатор поклевки. Данный колокольчик в качестве сигнализатора поклёвки можно использовать не только при ловле донкой ночью  и днём, сняв фонарик.

Фонарики на сигнализатор продаются отдельно от колокольчиков и стоят столько сколько стоят колокольчики. Собирается сигнализатор просто – на колокольчике есть отверстие в которое можно вставляться фонарик. Конструкция фонарика также простая: разборный корпус, светодиод, две батарейки.

Включение фонарика производится путём переворачивания батареек.

сигнализатор поклевок ночной с фонариком в разобранном виде

Дополнительно конечно ночью должен быть фонарик…, если на сигнализаторе поклёвки сядет батарейка, или запасные светлячки на  сигнализатор поклёвки.

На данном сигнализаторе фонарик постоянно включён, соответственно садятся батарейки. На одну ночь батареек хватит и может быт на вторую. Но если заменить светодиод на светодиод из фонарика зажигалки, батареек хватит на 20 ночей, на весь сезон.

Смотри видео – сигнализатор поклевки ночной

На рынке существуют различные модели ночных сигнализаторов поклёвки для ловли ночью. Есть модели где фонарик совмещён с колокольчиком, есть где фонарик без колокольчика, те и другие могут быть как постоянно святящимися так и загорающимися во время поклёвки.

Сигнализатор поклевки ночной – фонарик без колокольчика светящийся только при поклёвке

ночной сигнализатор срабатывающий при поклёвке

Данный сигнализатор пока нет поклёвки мигает зеленым цветом, во время поклёвки сигнализатор интенсивно мигает жёлто- красным цветом. Есть модели в которых до поклёвки светодиод постоянно горит а во время поклёвки мигает.

Как работает сигнализатор надо обязательно проверять при покупке. Крепится сигнализатор зажимами на кончик фидера. Плюс что нет пугающего звука. Такой сигнализатор можно использовать днём, когда требуется тишина на рыбалке.

совмещенный колокольчик и фонарик в сигнализаторе

Такой сигнализатор для рыбалки мигает только при поклёвке. Так же стоит в 10 раз дороже бюджетного. Больше такие устройства используются как ночной сигнализатор поклевки для фидера.

Надо отметить что сигнализаторы для рыбалки  со встроенной электронной схемой,  срабатывающие при поклёвке, достаточно капризны, возможно придется помучатся чтобы их настроить, это если эти китайские изобретения вообще не сломаются на рыбалке. Но при ловле донкой ночью настроить капризный сигнализатор будет трудно. Бюджетный будет гарантировано работать, но пока не сдохнет батарейка.

Но есть вариант при ловле донкой ночью  совместного использования двух сигнализаторов-фонариков различных типов.

Все сидим ждём поклёвки!
