Ящик для зимней рыбалки своими руками

Топ лучших моделей

Отечественные

1. Три кита ЯР-0016048.

   Ящик отечественного производства, изготовленный из пенополистирола. Главные преимущества модели: дополнительный теплоизоляционный слой, выдерживает температурные перепады в широком диапазоне, увеличенная вместимость, выдвижные лотки для снастей и наживок, небольшой вес, компактные габаритные размеры, наплечные ремни для удобной переноски.

2. РОСТ 6-01-0105.

   Ящик российского производства, изготовлен из тонкой стали, имеет теплоизоляционный слой. Имеет два яруса: верхний с тремя отсеками и нижний, закрывающийся на отдельный замок. Верхняя часть ящика оббита тканевым материалом для удобного сидения. Предусмотрены боковые ремни для упрощения транспортировки.

3. A-ELITA Comfort.

   Отечественный ящик для зимней рыбалки. В верхней части имеется специальная мягкая поверхность, не впитывающая влагу. В нижней части предусмотрены зазубрины, которые предотвращают скольжение ящика по льду. Имеется встроенный термометр, показывающий температуру окружающей среды. Поставляется в комплекте со столиком с высокими бортами, упрощающим размещение наживок и приманок.

Зарубежные

1. Lucky John (LJ2050).

   Спортивный ящик для рыбалки, главная особенность которого – открывающаяся с двух сторон крышка. Для удобной транспортировки в боковой части предусмотрен специальный ремень, также на крышке присутствует складная ручка. Модель выполнена из устойчивого к низким температурам воздуха пластика, материал выдерживает вес рыбака и всех размещенных внутри снастей. Ящик поставляется в комплекте с подвижным внутренним лотком, а также навесными карманами для снастей.

2. TEHO.

   Модель рыболовного ящика финского производства, конструкции популярны и у любителей зимней рыбалки, и у рыболовов, которые привыкли к ловле на мормышку и блесну. Выполнена из морозоустойчивого пластика, материал демонстрирует устойчивость не только к температурным перепадам, но и механическому воздействию. Строение верхней части позволяет использовать ящик в качестве удобного сидения. В конструкции предусмотрено дополнительное овальное окно, которое позволяет получить доступ к отсеку для хранения улова без открывания самого ящика.

3. Artekno.

   Еще одна модель финской сборки, пользующаяся популярностью среди отечественных рыболовов. Ящик выполнен из вспененного полипропилена, имеет небольшой вес, за счет чего его удобно носить с собой даже на значительные расстояния. Поверхность не охлаждается на морозе, сам материал не впитывает влагу и запах рыбы. В верхней части ящика предусмотрено удобное место для сидения с запасом прочности до 150 килограммов. Внутри можно разместить оснастку, улов и термос с продуктами.

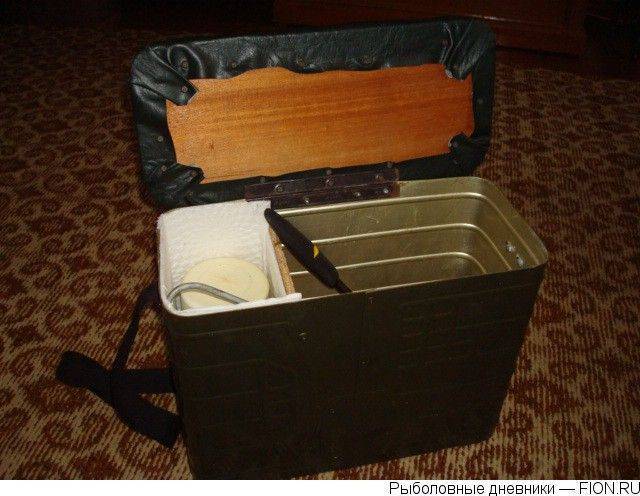

Неизменная “дедовская” классика. Шарабан из морозильной камеры

Преимущества этой модели: простота изготовления, ведь имея морозильную камеру, ящик уже готов на 70%. Малый вес и габариты позволяют свободно перемещаться по льду на большие расстояния, при этом вы не ощущаете себя ездовой лошадью. Крайне удобен при активной ловле судака на водохранилище.

Материалы:

• Морозильная камера
• Тонкая оцинковка для внутренних перегородок и дна ящика
• Кусок фанеры для крышки
• Утеплитель (пенопласт или пенополиуретан)
• Кусок материи, чтобы обтянуть крышку с утеплителем
• Шарниры
• Алюминиевые заклепки
• Широкая плотная резинка, для крепления снастей под крышкой
• Лямки

Инструменты и изготовление:

1. Возьмите рулетку и замерьте камеру, чтобы вырезать из оцинковки дно. Его можно прикрепить с помощью алюминиевых заклепок, разумеется, при наличии заклепочника (не обязательно покупать, можно попросить у знакомых на один раз).
2. На эти же заклепки вы можете закрепить внутренние секции, это самый надежный и простой способ.
3. Из куска фанеры (2 см толщиной) сделайте крышку.
4. После набейте на нее утеплитель, предварительно обернутый в непромокаемую и прочную материю.
5. Под крышку можно установить крепления для снастей. Далее устанавливаете лямки и замочек.
6. Не забудьте утеплить ящик изнутри.

Из инструментов понадобится:

• электролобзик или пила
• заклепочник
• строительный нож
• ножницы по металлу
• кусачки

Компоновка ящика для зимней рыбалки

На первом этапе анализируется количество и объем снастей. Они должны размещаться не только компактно, но и удобно для рыбака. При сильном морозе их можно будет достать относительно быстро. Также учитывается наличие места для улова и вспомогательное пространство, где можно будет разместить еду, термос и другие вещи.

• Общий вес конструкции. Он должен быть оптимален, так как с ней придется пройти не один десяток метров.
• Максимальное использование всего пространства. Часть удочек можно закрепить на задней части крышки.
• Прочность. Зачастую во время ловли на ящике сидят. Поэтому внешнюю часть крышки делают в виде сиденья.

Дополнительно рекомендуется обеспечить хорошую теплоизоляцию. Это позволит сохранить оптимальный уровень температуры, но может сказаться на увеличении веса конструкции. Обязательным условиям является герметичность ящика – в его внутреннее пространство не должна попадать влага.

О том, как выбрать палатку для зимней рыбалки, читайте здесь.

Порядок сборки рыболовного ящика.

1. По чертежам делают заготовки каркаса. Изготовление внутренних перегородок не выполняется.
2. На основание крепятся две противоположенные стенки, а затем остальные.
3. По фактическим размерам вырезаются внутренние перегородки и устанавливаются.
4. Обработка швов герметиком.
5. Монтаж теплоизолирующего материала.
6. Если ящик делается из фанеры – его поверхность нужно покрасить для защиты от внешних факторов.

Ремень для переноса рекомендуется приобрести заводской. Он должен регулироваться по длине и иметь удобный компенсатор нагрузки, расположенный в средней части. Отсек для рыбы должен быть максимально герметичен. Так можно обеспечить отсутствие неприятного запаха.

После изготовления нужно провести испытания, максимально приближенные к реальным условиям зимней рыбалки. Ящик заполняется снаряжением, проверяется правильность укладки и общая масса конструкции. Желательно оставить конструкцию на морозе на длительное время, чтобы проверить ее надежность.

Будем считать, что чертеж у вас уже на руках,  материал( доски, гвозди, клей и лак) вы приобрели либо уже готовой формы и размеров, либо выпилили заготовки сами.

1. Начать следует с каркаса. Вообще, в принципе, пользоваться можно либо гвоздями и клеем в сочетании, либо чем-то одним. Клей требует времени схватывания и, к тому же, изделие нужно будет положить под пресс. Гвозди же не обладают таким недостатком, но они не дают полной герметичности. Идеальный вариант- это смазать доски клеем, а затем прибить их гвоздями. Как вы уже догадались, гвозди будут играть роль пресса. После того, как вы сделали каркас, то есть прибили к основанию четыре доски, можно переходить к крышке. Решить, какая будет крышка, съемная, или на петлях, вы должны были решить еще в самом начале, на этапе планирования. Если хотите делать съемную, возьмите доску, площадью чуть меньше основания и обейте ее с торцов тканью, лучше кожей. Это обеспечит герметичность и плотное прилегание крышки к стенкам ящика. Если же вы хотите делать крышку на петлях, то механизм герметизации будет уже другой. Ваш ящик в этом случае будет напоминать сундук,  только вместо замка на нем будет стоять стяжка. Она может быть металлическая или кожаная. Можно сделать ее даже из обычного поясного ремня.
2. Затем сделайте отдел для снастей. Лучше всего делать его отдельно от емкости для рыбы, чтобы не допустить попадания туда грязи. Обычно отсек для снастей делают на крышке, то есть вам понадобится расположить на ней, как бы, второй мини ящик, где основанием будет служить уже крышка от основного.
3. Когда вы закончите каркас, переходите к покрытию. По большому счету, ящик можно и не лакировать, но проблема в том, что древесина имеет свойство впитывать влагу, и за счет этого менять свои параметры. К тому же, дерево, пропитается запахом рыбы и будет пахнуть так всегда. Конечно, на морозе влага в дерево не впитается, так как жидкость находится в кристаллической форме, но когда вы придете домой, ваш ящик непременно впитает в себя обильную порцию рыбной влаги.

Лучше лакировать как внутреннюю, так и внешнюю поверхность( при покупке лака убедитесь, что он не вонючий, чтобы рыба не испортилась, пока будет лежать в ящике), так как ящик часто надо будет ставить на грязь, и дерево в скором времени может износиться. Наносите лак не слишком толсто, но и не слишком тонко. Цвет на ваш вкус.

Практичная польза ящика на летней рыбалке

Обладая большим количеством отделений, рыбак может хранить снасти по отдельности. В моделях с грамотно проработанной внутренней структурой отделения остаются полностью закрытыми, и даже при опрокидывании ящика в багажнике автомобиля одни снасти не перемешиваются с другими.

Некоторые модели боксов способны выдержать порядка 100-130 кг — вес крупного взрослого мужчины. Самодельные модели выдерживают примерно такой же вес, но при этом многие рыбаки подкладывают под обивочный материал крышки толстый слой поролона, что делает долгое сидение более комфортным.

Самодельный ящик для рыболовных снастей с мягкой сидушкой

Укомплектовав рыболовный ящик, можно сэкономить массу времени на сборы. Так рыбак будет точно знать, что берет с собой все приспособления/аксессуары, которые могут пригодиться при ловле рыбы.

Некоторые сравнивают ящики со складными стульями, утверждая, что вторые гораздо практичнее и удобнее. В этом есть своя доля правды, но стоит учесть, что на мягком грунте ножки стула постепенно проваливаются, перекашиваются. С ящиком подобных проблем не возникает, поскольку он обладает большей поверхностью соприкосновения, поэтому не продавливается даже на мягком грунте.

Рыбака по шарабану узнают издалека

Значение ящика для рыбалки, или как его еще называют — шарабан, трудно переоценить. Особенно он необходим при подлёдном лове. Этот предмет зимней экипировки используют и как летний ящик для рыбалки.

Как и зимой, в тёплое время года он доставляет рыбаку максимум удобства и комфорта. Шарабан — вещь многофункциональная. В нём легко уместятся все снасти, тем более их для зимней рыбалки совсем немного.

В ящик можно положить прикорм, термос с чаем и обед, сменные перчатки и тёплые рукавицы. Еще одна важная функция этого предмета — использование его в качестве удобного стульчика.

Эксклюзивный вариант ящика как предмет гордости

Можно купить шарабан промышленного производства. В любом рыболовном магазине они представлены в широком ассортименте.

Но заядлые рыбаки такие покупки стараются не делать, считая это уделом новичков. Ведь самодельный рыболовный ящик для рыбалки предполагает, что в нём будут учтены все предпочтения и привычки владельца.

Например, вертикальное или горизонтальное расположение отделов, ширина крышки, выполняющей роль сиденья, и материал из которого она сделана.

«>

Даже такой момент как высота отдела для любимого термоса — тоже должен быть учтён!

Именно поэтому среди множества рыбаков на льду трудно найти кого-то с одинаковыми ящиками. Эксклюзивный вариант шарабана — предмет гордости каждого рыбака!

Основные нюансы, которые нужно учесть

Перед тем, как сделать ящик для рыбалки своими руками нужно хорошо подумать, каким основным требованиям он должен соответствовать. От этого, в частности, зависит и выбор материала для его изготовления.

• В числе обязательных условий — небольшой вес, непромокаемость, устойчивость к внешним воздействиям (пластик не подойдёт, так как на морозе он легко раскалывается от малейшего удара).
• Основными материалами, которые используют для изготовления шарабана являются деревянные брусочки, тонкие легко гнущиеся металлические листы, пеноплекс.
• Чтобы максимально учесть все нюансы, рекомендуется предварительно сделать простые чертежи ящика для рыбалки.

Процесс сборки

Из деревянных брусков (вполне подойдёт стандартный штакетник) с помощью металлических уголков и саморезов по дереву соберите три прямоугольника по размеру, указанному в предварительном чертеже.

Отпилите четыре бруска нужной длины и также, с помощью саморезов и уголков соедините две детали, установив бруски на их углах. Получится каркас ящика. Оставшаяся деталь пойдёт на изготовление крышки.

Из толстой фанеры выпилите детали для отсеков и укрепите их в каркасе согласно чертежу. При необходимости к каркасу прикрепите дополнительные брусочки. Получившуюся конструкцию желательно покрасить — это усилит влагоустойчивость дерева.

1. Тонкий лист металла (подойдёт от старого холодильника, стиральной машины) раскроите при помощи ножниц по металлу или болгарки под нужные размеры и с внешней стороны каркаса прикрепите к брускам саморезами.

На оставшейся прямоугольной детали для крышки нужно установить ребро жёсткости. Для этого сначала на длинной или короткой внутренней стороне уголками и саморезами крепится брусок.

Затем по размеру детали из пеноплекса толщиной 30-40 мм вырежьте прямоугольник и с помощью клея (подойдет монтажная пена) и саморезов закрепите его на каркасе крышки. К ящику крышка крепится обычными петлями.

Чтобы избежать такого неприятного момента как переделка ящика для зимней рыбалки, изготовленного своими руками, не спешите и каждый последующий этап сборки хорошо продумывайте. Семь раз отмерь, один — отрежь!

В качестве держателя крышки можно использовать резиновый жгут, закрепив оба его конца с одной стороны по углам на верхнем бруске каркаса ящика. С противоположной стороны посредине бруска закрепите крючок-фиксатор держателя.

Завершающий этап — лямка. Её можно сделать, приспособив старый брючной ремень. Крепить концы ремня следует к нижнему и верхнему брускам каркаса саморезами по металлу с округлой шляпкой.

Альтернативные варианты

Самодельные ящики для зимней рыбалки часто делают из старых морозилок от нерабочих холодильников, из металлических и пластмассовых канистр, обрезов их в нужном месте.

В этом деле простор для фантазии очень широк. Для многих процесс изготовления шарабана просто увлекателен и интересен. Смастерить его своими руками для таких людей не просто приятное занятие, но и экономия средств семейного бюджета. А это как раз тот случай, когда приятное сочетается с полезным!

Важен выбор материала для сундучка рыболова

Он небольшой, но достаточный для сооружения удобного ящика.

Посмотрите еще здесь!

Металл. Оцинковка не тоньше миллиметра. Дюралевый лист может быть и толще. Их можно резать ножницами по металлу.

Начертить всего две детали: крышка с пустотой для заполнения и собственно ящик, порезать можно в течение пяти минут, погнуть по сгибам и склепать заклёпками из автозапчасти: от тормозных колодок.

Навесы для открывания – небольшие для домашних ящиков – на заклепках или болтиках. Такая конструкция подойдет и как ящик для летней рыбалки своими руками.

Дерево. Не толстые доски. Либо фанера, так называемая авиационная, влагостойкая или обычная обшивочная в строительстве – толщиной 8-10 мм. Все покрывать краской или лаком.

Желательно донышко снаружи обшить оцинковкой. Ящик будет стоять и на уже тающей ледовой поверхности водоёма, и впитывать влагу.

Посмотрите еще здесь!

Порода древесины для досок – ольха, сосна, ель, лиственница, но без сучков (в них могут попадать шурупы или гвоздики). ДСП сделает ящик неподъёмным, в них трудно ввинтить даже шуруп, не говоря уже о гвоздиках.

Если остановились на деревянной конструкции, то на ящик с одной внутренней перегородкой и только верхней крышкой, а не как «два в одном», то получатся семь деталей.

Например, он таких размеров: 400х 200х325. Тогда выпилите прямоугольники: два 400х200 (верх – крышка и низ — дно), две широкие боковины 400х325 и две узкие, плюс перегородка.

Всю конструкцию собрать на уголки. Ведь она должна выдержать и вес сидящего рыбака.

На крепление перегородки пропилите пазы на дне и в широких боковинах. Эта часть конструкции требует увеличения толщины стенок дна и утяжеления ящика. Прорези можно заменить креплением на алюминиевые уголки. Вес тогда уменьшится.

Это упрощённый вариант, поэтому необходима модернизация ящика для зимней рыбалки своими руками:

Увеличение высоты, минимум на 10-15 см. За счет этого получите два ящика в одном. В верхней части получится отсек, в котором можно держать все рыбацкие снасти.

Увеличение длины, минимум на 10 см (если к водоёму идти пешим ходом, то рыбаки изготавливают и легкие санки для перевозки ящика).

Это позволит увеличить внутренний объём и поделить его уже на три части.

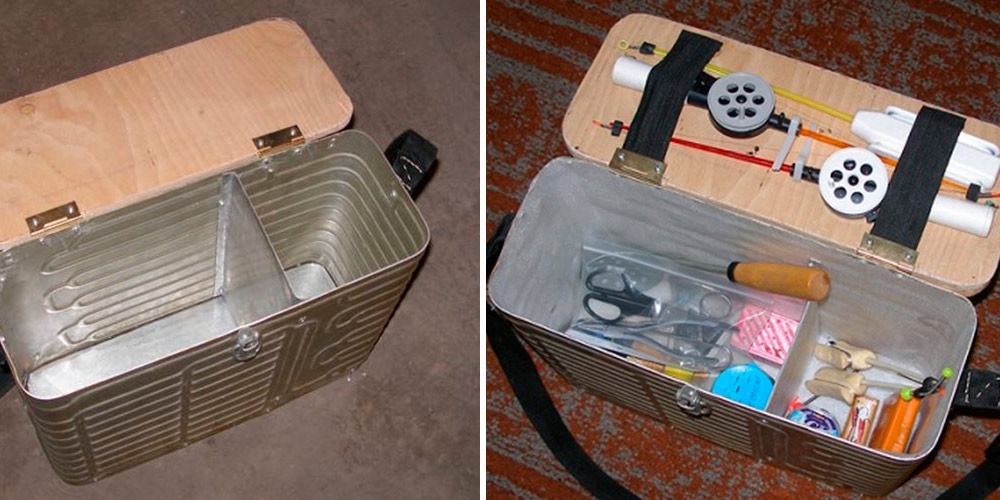

Изготовление рыболовного ящика

Для того чтобы лучше рассмотреть картинку кликните по ней для ее увлечения .

Из листа фанеры вырезаем крышку. Вырезаем так чтобы она выступала на 2-4 мм со всех сторон.

Делаем дно из куска жести, либо такой же камеры, и прикручиваем его на болтики (если ест клепальник то лучше приклепать). С помощью шарниров прикручиваем и крышку.

Изнутри оклеиваем ящик строительным утеплителем. Можно конечно обойтись и без него, но с ним согласитесь симпатичнее. И приклеиваем к крышке поролон.

Шьем чехол и обтягиваем наш почти готовый ящичек. Не забываем подложить на крышку поролон.

Прикручиваем к одной из стенок пару держателей для пвх труб, они очень хорошо удерживают удочки.

В угол прикручиваем держатель для термоса. Для этого отлично подойдет держатель пвх трубы для канализации. Но можно сообразить и любое другое кольцо.

Опытный рыболов-зимник никогда не посмотрит искоса на товарища по увлечению с самодельным зимним ящиком

От дружеской шутки в стиле “Петрович, Rapala тебе снова отправила на тест новую модель?” — вряд ли удастся увернуться, но после, к самоделке будет обращено самое пристальное внимание. На это есть вполне обоснованные причины. Иначе, как объяснить, что таких ящиков на льду с каждым годом становится все больше

Иначе, как объяснить, что таких ящиков на льду с каждым годом становится все больше.

И дело даже не в экономии, а в простом человеческом удобстве: оптимизация веса, размера, высоты, количества и функционала секций. Магазинный ассортимент не всегда может их удовлетворить. Это сравнимо с ощущениями после ношения костюма, пошитого на заказ: нигде не жмет, длина идеальная, всё по фигуре. К тому же, при наличии “прямых рук”, сделать самодельный ящик совсем несложно. А у настоящего рыбака, как известно, они всегда растут из правильного места.

Подготовка к созданию рыболовного ящика

Прежде чем приступить к созданию рыболовного ящика, необходимо провести некоторую подготовительную работу. В этом разделе мы рассмотрим все этапы подготовки, которые позволят вам успешно изготовить свой собственный ящик для зимней рыбалки.

Выбор материалов и инструментов

Первым шагом при создании рыболовного ящика является выбор подходящих материалов и инструментов. Для ящика вам потребуется:

• Деревянные доски толщиной около 2-3 сантиметра;
• Две петли и замок для крышки;
• Винты, гвозди или саморезы;
• Отвертка или шуруповерт;
• Пила;
• Рулетка и карандаш для замеров.

Замеры и расчеты

Прежде чем приступить к созданию ящика, необходимо провести замеры и выполнить некоторые расчеты. Определите желаемый размер ящика в соответствии с вашими потребностями. Учтите размеры рыболовных принадлежностей, которые вы планируете хранить внутри.

План и детали ящика

На основе произведенных замеров и расчетов, создайте план ящика с учетом всех его деталей. Обозначьте размеры, форму и расположение всех элементов, включая крышку, боковые стенки, дно и переднюю/заднюю стенки. Это поможет вам легко ориентироваться во время изготовления.

Пилотные отверстия и сборка

Перед началом сборки ящика, выполните пилотные отверстия на деталях, где будут установлены винты, гвозди или саморезы. Это поможет предотвратить треск и раскалывание древесины. Затем соберите ящик, присоединяя все детали в соответствии с планом. Используйте петли и замок для крепления крышки.

Отделка и защита

После сборки ящика, вы можете приступить к его отделке и защите. Покройте древесину специальным защитным лаком или краской для увеличения срока службы ящика и защиты от влаги и повреждений. Декоративная отделка, например, нанесение логотипа или рисунка, может также быть добавлена.

Теперь, когда подготовка к созданию рыболовного ящика завершена, вы готовы переходить к основной части процесса — самому изготовлению ящика. Следуйте остальным шагам инструкции и создайте идеальный рыболовный ящик для зимней рыбалки своими руками!
