Как сделать пружину: пошаговая инструкция и рекомендации

Что потребуется

Чтобы сделать пружину своими руками, подготовьте следующие расходные материалы и оборудование:

• стальную проволоку, диаметр которой должен соответствовать размеру поперечного сечения витков вашего будущего пружинного изделия;
• обычную газовую горелку;
• инструмент, который обязательно есть в каждой слесарной мастерской;
• слесарные тиски;
• печь, в качестве которой может быть использовано и нагревательное устройство бытового назначения.

Проволоку, если ее диаметр не превышает 2 мм, можно не подвергать предварительной термической обработке, так как ее легко согнуть и без этого. Перед тем как наматывать такую проволоку на оправку требуемого диаметра, ее необходимо разогнуть и тщательно выровнять по всей длине намотки.

Выбирая диаметр оправки, следует учитывать размеры пружины, которую вы собираетесь сделать в домашних условиях. Чтобы компенсировать упругую деформацию проволоки, диаметр оправки выбирают несколько меньше, чем требуемый размер внутреннего поперечного сечения будущего изделия.

В том случае, если диаметр проволоки, из которой вы своими руками собираетесь сделать пружину, больше 2 мм, ее необходимо предварительно отжечь, так как без такой процедуры выравнивать ее и навивать на оправку будет затруднительно.

Когда отправляться на рыбалку

При грамотном выборе монтажа пружина стабильно работает с мая по октябрь. Для ловли поздней весной и в летние месяцы, когда карп проявляет повышенную активность, лучше выбирать «глухой» вариант оснастки.

В середине весны и осенью карп довольно капризен и берёт наживку очень аккуратно. В это время наиболее эффективным будет скользящий монтаж, отличающийся повышенной чувствительностью.

Пружину можно применять в любое время суток. Такой монтаж особенно востребован у поклонников ночной ловли. Это связано с тем, что в темноте легко пропустить поклёвку, а подобная конструкция обеспечивает самоподсекание рыбы.

Пружина в основном ориентирована на лов активного карпа, поэтому она лучше работает в тёплую погоду, со стабильным атмосферным давлением. При таких условиях рыба усиленно питается, что увеличивает вероятность поклёвки.

Особенности технологии

Технологический процесс изготовления упругих элементов зависит от технических требований, предъявляемых к конструкции. Сделать пружину не так просто, как обычную деталь, которая не должна обладать особыми упругими свойствами. Для этого требуется специальное оборудование и оснастка.

Навивка пружин с круглым сечением витка проводится следующими методами:

• Холодная. Применяется для малых и средних размеров (диаметр проволоки до 8 миллиметров).
• Горячая. Для больших диаметров.

После навивки упругие элементы подвергают различным видам термообработки. В ее ходе изделие приобретает заданные свойства.

Особенности технологии

В зависимости от предусмотренного назначения таких деталей и их спецификации уместно говорить об особенностях технологии их производства. Изготовление изделий из материалов, имеющих круглое сечение, может быть выполнено путем холодной или горячей навивки. Первым способом обычно изготавливают мелкие/средние пружины (из проволоки до 8 мм в диаметре), а вторым – крупные.

Кроме того, различие обуславливается применение различных видов термической обработки, что связано с необходимостью придать изделиям определенные характеристики.

Технология холодной навивки пружин без закалки

Навивка заготовок выполняется из проволоки, которая производителем заранее была подвергнута патентированию. Этот процесс представляет собой нагрев до температуры, превышающей интервал превращений, что отлично подготавливает материал для последующей холодной пластической деформации.

В сформированных навивкой заготовках обеспечиваются соответствие таких обязательных параметров, как:

• Диаметр (этот параметр может быть внутренним, средним или наружным).
• Количество предусмотренных витков (рабочих и общих).
• Шаг и размер по высоте изготавливаемой детали (учитываются изменения, возможные в результате последующей обработки).
• Правильность выполнения поджатия крайних витков.

Следующий этап – механическая отделка (торцевание), в процессе которой концевые витки (нерабочие) обрабатываются до образования поверхности, перпендикулярной оси. После этого производится термическая обработка – в данном случае – только низкотемпературный отпуск. Это придает постоянные упругие свойства и нивелирует созданные при навивке напряжения. Важный технологический момент – правильно определить температуру и время воздействия, ориентируясь на диаметр выбранного материала и требования стандартов. Термообработанные пружины подвергаются контролю и испытаниям на соответствие параметров требованиям чертежей.

Если по требованиям эксплуатации предусмотрено антикоррозионное покрытие, его нанесение становится последним этапом производства таких деталей. Только в том случае, если применялась гальваника, детали прогреваются для обезводороживания.

Технология холодной навивки пружин с закалкой и отпуском

Отличие данной технологии от описанной ранее начинается только на этапе термической обработки. Предыдущие действия: навивка и необходимая механическая обработка, выполняются точно так же.

Первым этапом термической обработки выполняется закалка: нагрев до определенной температуры (в зависимости от используемого материала), выдержка детали в течении указанного времени и принудительное (быстрое) охлаждение специальной среде, в основном в масле (иногда в воде, солевом растворе, других)

Важно: для нагрева пружин под закалку их располагают горизонтально во избежание просадки под собственным весом

Завершается термообработка отпуском – прогревом до сравнительно небольшой температуры и выдержкой строго определенное время для придания необходимых качеств.

После этого производится контроль таких параметров, как твердость, правильность сжатия/восстановления. Если предусмотрено технологией изготовления конкретной детали – применяется очистка пескоструем, упрочнение дробью, нанесение предотвращающего коррозию защитного покрытия.

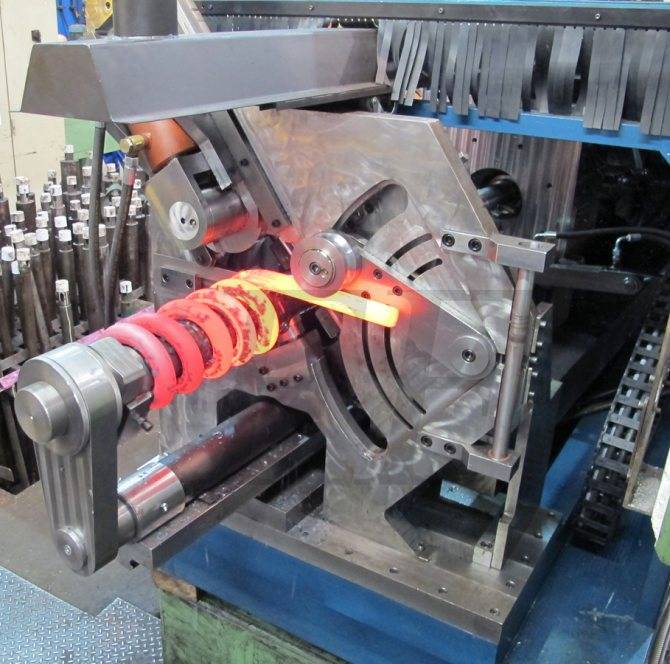

Технология горячей навивки пружин с закалкой и отпуском

Горячая навивка подразумевает предварительный прогрев материала в электрической или газовой печи (возможный вариант – применение токов высокой частоты).

Подготовленная таким образом заготовка подвергается навивке согласно требованиям техзадания, разводке, а также торцовке и доводке геометрических значений с помощью инструментов. После этого деталь подается на закалку, параметры которой определяются используемым материалом, а потом – на отпуск.

По окончании термообработки производится контроль параметров и, если это необходимо, обжатие, заневоливание, другие дополнительные операции и обработка поверхности. Завершается процесс производства окрашиванием и сушкой.

Требования к пружинам

Для эффективного функционирования работы требуются следующие свойства:

• высокая прочность;
• пластичность;
• упругость;
• износостойкость.

Чтобы обеспечить проектные значения этих параметров, требуется правильно выбрать материал, точно рассчитать размеры, разработать и соблюсти технологию изготовления.

Государственными стандартами определяются требования к изготовлению пружин. По допустимым отклонениям они относятся к одной из точностных групп:

• менее 5%;
• менее 10%;
• менее 20%.

Не соответствуют стандарту изделия с царапинами и прочими наружными дефектами, снижающими ресурс изделия и срок его эксплуатации

Приступаем к ловле карпа

При этом способе ловли снасть можно забросить с берега или рыбачить с лодки. Чтобы Ваш улов был больше, советуем использовать одновременно несколько пружин. Лучшим временем для такой рыбалки по праву считается ночное время.

Для того чтобы карп заглотил крючок, обсасывая кормушку, поэтому нужно подождать и дать ему время как следует объесть приманку с пружины. А вот подсекать лучше не торопиться. После того, как рыба попалась на крючок, начинается поклевка. Сначала она будет слабой. А вот когда рыба дернет сильнее, не теряя времени, подсекайте! Главное внимательно следить за поплавком, чтобы не упустить этот момент.

Итак, вы убедились, что поймать карпа на пружину – это интересное занятие. При этом используется несложное и дешевое приспособление, его можно изготовить в домашних условиях

А количество пойманной рыбы практически всегда будет рекордным, что немаловажно для новичков

Приспособление для навивки пружин на токарном станке

Качество и технологии

Рабочий инструмент и приспособления для навивки пружин

Для горячей навивки необходимы кузнечные клещи, молотки, гладкие цилиндрические оправки, клинья, нап

равляющие устройства и другие приспособления.

Клещи служат для удержания, поворота и установки нагретых заготовок пружин на гладкие оправки при навивке. На рис. 19, а показаны наиболее часто применяемые клещи. В зависимости от формы поперечного сечения заготовки клещи имеют соответствующую

форму губок, которыми они сжимают заготовку. Клещи должны соответствовать размерам сечения заготовки. Для удержания в губках клещей тяжелых заготовок применяют кольца или скобы, которые надевают на тот конец клещей, который держит рабочий.

Молотки (рис. 19, б) служат для установки и крепления заготовки клином на гладкой оправке. Молоток, имеющий массу 0,5—1,5 кг, насажен на ручку, изготовленную из прочного и вязкого дерева, например из березы или клена. Ручка молотка должна быть тщательно расклинена во избежание соскакивания с нее молотка при ударах.

Оправка необходима собственно для навивки пружины, а клин — для крепления заготовки на оправке.

Мелкие и средние пружины навивают в холодном состоянии. Пружины можно навивать вручную с применением несложных приспособлений, а также на токарных станках, оснащенных специальной оснасткой, и на холоднонавивочных пружинах автоматах.

Для изготовления небольших партий пружин применяют простейшие приспособления. Приспособление для навивки пружин, работающих на сжатие и растяжение (рис. 20), состоит из цилиндрической неподвижной оправки 4, установленной во втулке 5 и закрепленной стопорным винтом 3. Оправка имеет паз для крепления конца проволоки. Рукоятка / с втулкой устанавливается на оправку 4. Втулка имеет выступ с направляющей канавкой. Проволока 2 заправляется в паз и вращением ручки вокруг оправки осуществляется навивка пружины. Натяг пружины производится выступом втулки.

Оснастка, применяемая при навивке пружин на токарных станках, состоит из гладких оправок, приспособлений для направления и натяга проволоки на гладкие .оправки, вращающейся катушки. Гладкие оправки могут иметь цилиндрическую, коническую и бочкообразную форму. Материалом для оправок служит конструкционная углеродистая сталь. Форма гладких оправок зависит от формы пружин. Один из торцов гладких оправок имеет глухое центровое отверстие, которое служит для установки центра задней бабки. Конец проволоки крепится кулачком патрона передней бабки токарного станка. Для безопасной навивки пружины гладкая оправка поджимается центром задней бабки токарного станка.

Приспособление для направления и натяга проволоки при навивке пружин на токарных станках состоит из двух пар вращающихся роликов. Верхние ролики вращением винта могут перемещаться в вертикальном

направлении. Винт обеспечивает необходимое давление роликов на проволоку, увеличивая силы трения между ними. Приспособление обеспечивает постоянный натяг проволоки при навивке пружины.

Вращающаяся катушка представляет собой карусель (рис. 21). Катушка состоит из массивного основания с подшипником, в котором установлена вертикально стойка, свободно вращающаяся вокруг своей оси. На стойку надета катушка с мотком пружинной проволоки. Конец проволоки пропускают через установленную перед токарным станком стойку, которая при резке проволоки не позволяет ей спутаться на катушке.

Основным инструментом и оснасткой пружинонавивочных автоматов моделей ПН-1, А520, А521, А-522А, А524, А524А и другие являются: вращающиеся ролики правильного механизма для правки пружинной проволоки

входные, средние и выходные направляющие планки механизма подачи (см. рис. 39), навивочный палец (рис. 22), неподвижная оправка навивочного механизма (рис. 23), шаговая лапка с пальцем шагового механизма (см. рис. 45) и отрезной резец отрезного механизма (рис. 24).

Направляющие планки, неподвижная оправка, навивочный палец и отрезной резец обеспечивают надежную работу пружинонавивочного автомата, испытывают большие нагрузки при подаче и отрубке проволоки.

По вопросам размещения заказов на изготовление пружин обращаться:

голоса

Рейтинг статьи

Желтый фетровый терьер

Хотите сделать выкройку оригинальной собаки из ткани своими руками, чтоб порадовать друзей необычным презентом? Воспользуйтесь этим подробным мк создания симпатичного игрушечного щенка.

Для работы понадобится:

• желтый фетр;
• острые ножницы;
• мелок или кусочек сухого мыла;
• иголка с желтой ниткой;
• наполнитель;
• тесьма;
• подвеска для ошейника;
• стразы или бусинки для глаз.

Распечатайте или перерисуйте выкройку деталей. Перенесите контуры на фетр и вырежьте заготовки.

Пришейте обметочным швом к туловищу собаки деталь с животом и лапками, совместив края.

Оставьте незашитым по 5 мм у начала и конца шва для последующей обработки.

Пришейте вторую деталь туловища к лапам в зеркальном отражении.

Соедините составляющие животом друг к другу и сшейте.

Вот так заготовка выглядит снизу.

Начните сшивать грудь и голову игрушки, начиная от места соединения живота.

Остановитесь на середине верхней части головы. Теперь понадобится последняя деталь.

Приложите ее короткой частью к голове собаки. Боковые детали – внутренняя сторона ушек, а длинная часть – шея.

Пришейте деталь по контуру поочередно к обеим частям головы игрушки.

Нужно добиться такого результата (вид сверху).

Наполните изделие наполнителем через незашитое отверстие сзади.

Расправьте тело игрушки и зашейте ее.

Приклейте глазки на морду.

Возьмите небольшой кусок тесьмы для ошейника. Приклейте или пришейте его к шее собаки. По желанию дополните ошейник подвеской.

Настоящий пес готов нести службу.

Сшейте несколько таких игрушек, украсьте их разными подвесками. Замечательная идея для детского или тематического новогоднего подарка, не правда ли?

Если вы хотите предоставить своей фантазии еще больше простора, скачайте выкройки и шаблоны симпатичных собачек. Подарите себе радость творчества и замечательные поделки своим близким. Таким питомцам обрадуется каждый.

вариант №1

вариант №2

вариант №3

вариант №4

Необходимые снасти для ловли карпа на пружину

Чтобы не вернуться домой с рыбалки без улова всегда необходимо тщательно подходить к выбору снастей, особенно если вам предстоит ловля карпа на пружину. Здесь следует быть особенно внимательными и аккуратными, так как от этого зависит, насколько удачным будет клев.

Удилище. Идеальным считается удилище с пропускными кольцами. Хотя сегодня в специализированных магазинах можно спокойно приобрести специальные усиленные варианты, которые предназначены именно для ловли карпов.

Катушка. Специалисты рекомендуют выбирать инерционную катушка, хотя и безынерционные модели также прекрасно показывают великолепные результаты.

Кормушка. Кормушка в данном случае и является основной частью снастей для ловли карпа. Она, как правило, выполняется в форме пружинки, в которую утрамбовывают прикормку, в которой прячут крючки.

Поводок. Поводок, к которому крепится крючок, должен быть не только особенно прочным, но и максимально незаметным для рыбы. Это повысит шансы на удачную рыбалку.

Крючки. Крючки являются практически одной из самых важных снастей при ловле карпа. Если выбрать слишком маленький или тонкий крючок, то рыба обязательно сорвется

Если переборщить с размерами крючка, то карп, являясь очень осторожной рыбой, просто не подойдет к такой приманке. Для ловли карпа крючок должен иметь максимальную высоту остроты жала, а также на цевье вместо лопаточки своеобразное колечко. Стоит отдавать предпочтение моделям под №4- №8

Стоит отдавать предпочтение моделям под №4- №8.

Сигнализатор. Сигнализатор должен быть довольно чутким, чтобы своевременно сообщить о поклевке. Здесь можно использовать кивок, кончик удочки или специальный колокольчик. Многие рыболовы, которые всерьез занимаются ловлей карпов, советуют использовать электронный сигнализатор для карпфишинга.

Леска. Карп является довольно крупной рыбой, вес которой может достигать нескольких килограмм. Поэтому к выбору лески следует подходить особенно внимательно. Она должна быть прочной и в то же время незаметной. Цвет лески может быть любым и варьируется только в зависимости от условий рыбалки: цвет и прозрачность воды, наличие загрязнителей и других помех. Лучше всего отдавать предпочтение плетенке, чем монофильной леске. При этом ее размер должен быть 0,25 – 0,3 мм.

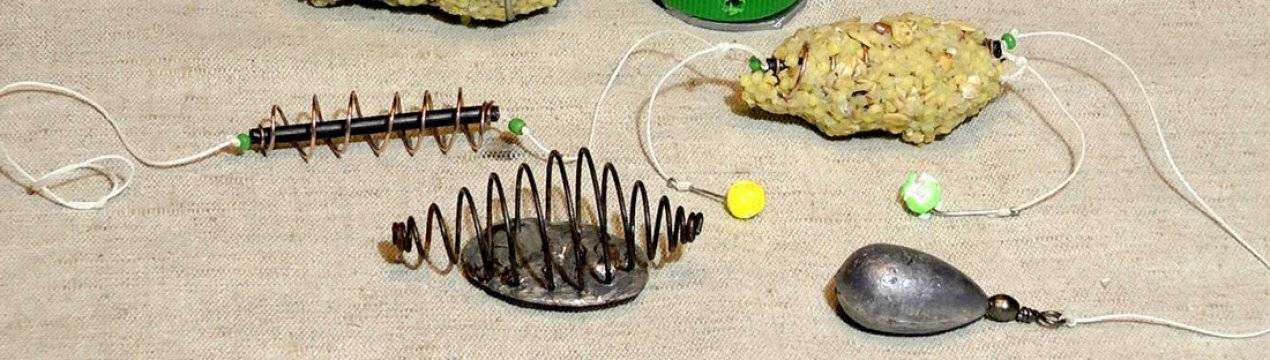

Пружина. Пружинка служит не только кормушкой, но и грузилом. Именно благодаря ей можно забросить наживку как можно дальше от берега. Также с помощью грамотно сбалансированного веса можно увеличить нагрузку на крючок, благодаря чему жало входит в губу рыбы по максимуму.

Витые пружины сжатия

Упругие элементы могут иметь различные пространственные формы. Исторически первыми пружинами освоенными человеком, были листовые. Их и сегодня можно видеть — это рессоры у большегрузных грузовиков. С развитием технологий люди научились изготавливать более компактные витые пружины, работающие на сжатие. Кроме них, используются и пространственные упругие элементы.

Витые пружины

Особенности конструкции

Такие пружины при работе принимают нагрузку вдоль своей оси. В начальном положении между их витками существуют просветы. Приложенная внешняя сила деформирует пружину, длина ее уменьшается до тех пор, пока витки не соприкоснуться. С этого момента пружина представляет собой абсолютно жесткое тело. По мере уменьшения внешнего усилия форма изделия начинается возвращаться к первоначальной вплоть до полного восстановления при исчезновении нагрузки.

Основными характеристиками, описывающими геометрию детали, считают:

• Диаметр прутка, из которого навита пружина.
• Число витков.
• Навивочный шаг.
• Внешний диаметр детали.

Внешняя форма может отличаться от цилиндрической и представлять собой одну из фигур вращения: конус, бочку (эллипсоид) и другие

Шаг навивки бывает постоянный и переменный. Направление навивки – по часовой стрелке и против нее.

Устройство пружины

Сечение витков бывает круглым, плоским, квадратным и др.

Концы витков стачиваются до плоской формы.

Область эксплуатации

Шире других используются цилиндрические винтовые пружины постоянного внешнего диаметра и постоянного шага. Они применяются в таких областях, как

• Машиностроение.
• Приборостроение.
• Транспортные средства.
• Добыча полезных ископаемых промышленность.
• Бытовая техника .

и в других отраслях.

Применение пружины в быту

Как сделать пружину в домашних условиях своими руками

Чаще всего вопрос о том, как сделать пружину самостоятельно, используя для этого подручные средства, не возникает. Однако бывают ситуации, когда пружины требуемого диаметра нет под рукой. Именно в таких случаях возникает потребность в изготовлении этого элемента своими руками.

Изготовить небольшую пружину вполне реально

Конечно, пружины для ответственных механизмов, работающих в интенсивном режиме, лучше всего изготавливать в производственных условиях, где есть возможность не только правильно подобрать, но и соблюсти все параметры технологического процесса. Если же нестандартная пружина вам требуется для использования в механизме, который будет эксплуатироваться в щадящем режиме, то можно сделать ее и в домашних условиях.

Что потребуется

Чтобы сделать пружину своими руками, подготовьте следующие расходные материалы и оборудование:

• стальную проволоку, диаметр которой должен соответствовать размеру поперечного сечения витков вашего будущего пружинного изделия;
• обычную газовую горелку;
• инструмент, который обязательно есть в каждой слесарной мастерской;
• слесарные тиски;
• печь, в качестве которой может быть использовано и нагревательное устройство бытового назначения.

Навивать спираль легче с помощью приспособлений, конструкция которых зависит от размеров и жесткости пружины

Проволоку, если ее диаметр не превышает 2 мм, можно не подвергать предварительной термической обработке, так как ее легко согнуть и без этого. Перед тем как наматывать такую проволоку на оправку требуемого диаметра, ее необходимо разогнуть и тщательно выровнять по всей длине намотки.

Выбирая диаметр оправки, следует учитывать размеры пружины, которую вы собираетесь сделать в домашних условиях. Чтобы компенсировать упругую деформацию проволоки, диаметр оправки выбирают несколько меньше, чем требуемый размер внутреннего поперечного сечения будущего изделия.

Приспособление для навивки спиральной пружины

В том случае, если диаметр проволоки, из которой вы своими руками собираетесь сделать пружину, больше 2 мм, ее необходимо предварительно отжечь, так как без такой процедуры выравнивать ее и навивать на оправку будет затруднительно.

Пошаговая инструкция

Шаг 1

• Первое, что необходимо сделать, если вы собираетесь изготовить пружину своими руками, — это подобрать материал для такого изделия. Оптимальным материалом в данном случае является другая пружина (главное, чтобы диаметр проволоки, из которой она изготовлена, соответствовал поперечному сечению витков пружины, которую вам надо сделать).
• Подбирая материал от старой пружины, вы будите уверены, что проволока сделана из закаленной высокоуглеродистой стали

Шаг 2

• Отжиг проволоки для пружины, как уже говорилось выше, позволит вам сделать ее более пластичной, и вы без особого труда сможете выровнять ее и намотать на оправку. Для выполнения такой процедуры лучше всего использовать специальную печь, но если таковой нет в вашем распоряжении, то можно воспользоваться любым другим устройством, растапливаемым дровами.
• В такой печи необходимо разжечь березовые дрова и, когда они прогорят до углей, положить в них пружину, проволоку от которой вы собираетесь использовать. После того как пружина раскалится докрасна, угли надо сдвинуть в сторону и дать нагретому изделию остыть вместе с печью. После остывания проволока станет значительно пластичней, и вы без труда сможете работать с ней в домашних условиях.

Шаг 3

Ставшую мягкой проволоку следует тщательно выровнять и начать наматывать на оправку требуемого диаметра

При выполнении такой процедуры важно следить за тем, чтобы витки располагались вплотную друг к другу. Если вы никогда не занимались намоткой пружин ранее, можно предварительно посмотреть обучающее видео, которое несложно найти в интернете

Для намотки небольшой пружины можно использовать шуруповерт

Шаг 4

• Чтобы ваша новая пружина обладала требуемой упругостью, ее необходимо закалить. Такая термическая обработка, как закалка, сделает материал более твердым и прочным. Для выполнения закалки готовую пружину надо нагреть до температуры 830-870°, для чего можно использовать газовую горелку.
• Ориентироваться на то, что требуемая температура закалки достигнута, можно по цвету раскаленной пружины: он должен стать светло-красным. Чтобы точно определить такой цвет, также ориентируйтесь на видео.
• После нагрева до требуемой температуры пружину необходимо охладить в трансформаторном или веретенном масле.
• Цвета каления стали

Шаг 5

После закалки пружину следует выдержать в сжатом состоянии на протяжении 20-40 часов, а затем обработать ее концы на точильном станке, чтобы сделать изделие требуемого размера.
