Особенности самостоятельного изготовления киля для лодки ПВХ

Качество и доступные цены гарантированы!

Наше предприятие занимается разработкой и производством собственных надувных моделей. В процессе создания своих изделий мы используем только самую лучшую пятислойную поливинилхлоридную ткань, отличающуюся высочайшим уровнем прочности. Такое сверхнадежное полотно способно выдержать не один десяток лет активной эксплуатации.

Компания МарлинБот выпускает широкий модельный ряд поливинилхлоридных моторно-весельных средств для передвижения по воде. Наша продукция относится к сегменту товаров бюджетного уровня, однако это совершенно не означает, что наши модели хоть в чем-то уступают более дорогостоящим образцам импортного и отечественного производства. Заказывайте наши «Бризы» и «Марлины», и получайте максимальное удовольствие от полноценного отдыха у водоемов!

marlinboatshop.ru

*Примерный список городов, в который осуществляется бесплатная доставка в соответствии с условиями акции: Центральный Федеральный округ (полностью): Белгородская область (Белгород), Брянская область (Брянск), Владимирская область (Владимир), Воронежская область (Воронеж), Ивановская область (Иваново), Калужская область (Калуга), Костромская область (Кострома), Курская область (Курск), Липецкая область (Липецк), Москва, Московская область (Москва), Орловская область (Орел), Рязанская область (Рязань), Смоленская область (Смоленск), Тамбовская область (Тамбов), Тверская область (Тверь), Тульская область (Тула), Ярославская область (Ярославль), Северо-Западный Федеральный округ (кроме Калининградской области): Архангельская область (Архангельск), Вологодская область (Вологда), Республика Карелия (Петрозаводск), Республика Коми (Сыктывкар), Ленинградская область (Санкт-Петербург), Мурманская область (Мурманск), Новгородская область (Новгород Великий), Псковская область (Псков), Санкт-Петербург, Ненецкий автономный округ (Нарьян-Мар, часть Архангельской области), Южный Федеральный округ: Астраханская область (Астрахань), Волгоградская область.западнее Урала): Кировская область (Киров), Республика Марий Эл (Йошкар-Ола), Республика Мордовия (Саранск), Нижегородская область (Нижний Новгород), Пензенская область (Пенза), Самарская область (Самара), Саратовская область (Саратов), Республика Татарстан (Казань), Удмуртская Республика (Ижевск), Ульяновская область (Ульяновск), Чувашская Республика (Чебоксары). troevlodke.ru

amur-bereg.ru

Как закрепить привальный брус

Привальный брус является одним из основных материалов, который обеспечивает жесткость днищу лодки и дополнительную защиту для днища, баллонов и транца. Поклеить этот материал не сложно, если следовать некоторым простым рекомендациям:

Необходимо тщательно вымыть лодку и удалить с неё всю грязь. После удаления загрязнений нужно хорошо высушить лодку. Даже небольшая капля воды может значительно ухудшить качество склейки элементов.
Место соединения необходимо обезжирить

Делается это очень осторожно, чтобы не нарушить ПВХ ткань. Обезжиривать поверхности можно с помощью ацетона либо бензина.
На обе поверхности необходимо нанести клей

Делается это с помощью обычной малярной кисти. Второй слой клея необходимо наносить через 10-15 минут. Второму слою нужно дать высохнуть до тех пор, пока клей не перестанет липнуть к рукам.
Теперь необходимо приложить привальный брус к лодке и хорошенько прижать руками.
Для обеспечения большей надежности соединения тщательно прогревают феном. Греть нужно в разумных пределах, чтобы не довести пластик до плавления.
После прогрева нужно очень сильно сжать соединяемые поверхности.

Технические требования

Киль необходим, чтобы безопасно плавать на большие расстояния особенно в том случае, если в лодке предусматривается определенный груз, например, пойманная рыба. Если лодка большая (более 3 м в длину), то лучше всего сделать надувной киль, который поможет управлять средством даже при большой скорости.

Но устанавливать его нужно в соответствии с техническими требованиями:

• использование возможно при наличии мотора, мощность которого может варьироваться от 5 до 30 л. с.;
• надувной киль на лодке из ПВХ требует твердого настила палубной поверхности, обеспечивающего упор – только благодаря этому достигается устойчивость судна;
• киль должен быть размещен внутри лодки, а его основной и торцевые швы надежно загерметизированы (для этого труба ополаскивается раствором горчицы).

Если для усовершенствования заводского киля требуется его усиление за счет наклеивания привального бруса в виде поливинилхлоридной ленты, то самодельное изделие для судна без этой детали придется сначала изготовить по выкройкам, затем собрать и надежно закрепить к лодке. При использовании клапана эта деталь стравливает воздух и помогает легко балансировать на воде без тряски, раскачиваний и риска боковых смещений.

Общая характеристика

Рулевое управление на лодки «Прогресс», «Казанка» и прочие популярные модели может быть выполнено в двух вариациях. К первой категории относится ручная (румпельная) система. Также возможно устанавливать дистанционное управление плавательным средством.

Ручное управление чаще всего устанавливается на спасательные и спортивные лодки как штатная система. При этом лодка может выполнять сложное маневрирование, частые повороты. Это надежная конструкция, которая сегодня применяется на рыбацких и спецлодках.

Дистанционное управление подходит для плавсредств, длина которых превышает 3,5 м. Это предоставляет капитану возможность хорошо обозревать местность, находясь у рулевого колеса. Если человек, управляющий лодкой, находится на румпеле, ему будет видно меньшую акваторию вокруг. Это повышает безопасность. Чаще всего владельцы моторных лодок сегодня выбирают дистанционные системы. Они надежные и комфортные в применении.

Обработка материала

Перед тем как начать обработку материала, необходимо проверить его качество и достаточность. Осмотрите лодку и убедитесь, что нет повреждений или дефектов. Также убедитесь, что у вас есть все необходимые инструменты и материалы для работы.

Перед началом обработки материала, произведите его очистку от грязи и пыли. Для этого можно использовать мыло и воду, а также мягкую щетку или губку. Помните, что во избежание повреждения материала необходимо использовать мягкие инструменты и избегать сильного давления.

После очистки материала убедитесь, что он полностью высох. Если есть какие-либо повреждения, трещины или дыры, необходимо произвести их ремонт. Для этого можно использовать специальные клеи или патчи из того же материала, что и лодка. При ремонте следуйте инструкциям производителя и убедитесь, что клей или патч хорошо приклеились и закрыли повреждение.

После ремонта, при необходимости, обработайте поверхность материала антигрибковым или антиплесневым составом. Такие средства помогут предотвратить развитие грибка и плесени, а также защитят материал от влаги и вредного воздействия солнечных лучей.

Если вы планируете использовать покраску для защиты материала и придания ему эстетического вида, подготовьте поверхность. Отшлифуйте материал с помощью наждачной бумаги, чтобы создать равномерную и гладкую поверхность. Затем протрите материал спиртом или специальным растворителем, чтобы удалить остатки пыли, масла и жира.

Если вы планируете нанести защитное покрытие на материал, например, лак или грунт, следуйте инструкциям производителя. Нанесите покрытие равномерно и оставьте его высохнуть полностью.

После выполнения всех необходимых процедур по обработке и защите материала, он будет готов к установке жесткого киля. Не забудьте провести окончательную проверку, чтобы убедиться в качестве и надежности своей работы.

Ликтрос

Это элемент лодки, благодаря которому крепятся банки (сидушки). Такое крепление позволяет передвигать сидения даже во время движения, что придает определенные удобства. Плюс ликтрос дает возможность установки различных дополнительных блоков, будь то эхолот, держатели для удилищ и т.д. Так что ликтрос – вещь нужная и функциональная. А вот банка сама по себе, как сиденье, не особо удобна – нет поддержки спины. Можно, конечно, взять лодочное кресло и закрепить его на банку, но тут же возникает проблема недостаточной жесткости, и кресло сильно отклоняется назад, особенно в начальной фазе движения лодки. Решением такого вопроса может быть установка специального лодочного крепления на пол, но тогда теряется мобильность передвижения кресла, и появляется довольно громоздкий, неразборный постамент.

У банки помимо постамента есть еще как минимум две альтернативы. В одном случае делается блок крепления лодочного сидения таковым, чтобы одной стороной он крепился на ликтрос, а другой упирался на днище лодки. Такое решение дает возможность передвигать кресло по лодке, как для удобства, так и для регулировки развесовки в лодке, улучшая тем самым ходовые характеристики.

Можно вместо ликтроса закрепить сиденья к баллону стационарно, предусмотрев возможность снятия кресла и опрокидывания его на борт. Такое решение в любой момент освобождает место в лодке, что порой позволяет более комфортно вываживать рыбу. Ну а про удобство мягкого кресла на берегу после рыбалки и говорить не стоит. К слову, возможность использования лодочного кресла на берегу имеется в обоих случаях. Комфорт на рыбалке – штука архиважная.

К слову, на своей лодке на ликтросе решено было закрепить «вторую палубу», под которой находится снаряжение. Такое решение позволяет более комфортно выходить на берег, не топчась по снаряжению, а делать это за день приходится весьма часто, в особенности на реках.

Плюсы и минусы киля для лодки ПВХ

Существует большое количество разногласий между любителями рыбной ловли, по поводу нужен ли на самом деле киль для надувной лодки.

Данный вид устройства имеет следующие преимущества:

• плавательное средство имеет улучшенные плавательные качества и позволяет удерживать лодку в одном положении даже при больших волнах;
• при передвижении на большой скорости лодка не перекидывается и мягче переносит удары волн;
• при поворотах на скорости рыбак не ощущает никаких смещений в сторону;
• рыбак не ощущает вибрации от течения.

Несмотря на все имеющиеся преимущества, следует выделить недостатки применения такого дополнительного устройства:

• использование изделия повышает общий вес лодки, а также снижает рабочую площадь;
• необходимо дополнительные затраты на приобретение изделия или его самостоятельное изготовление;
• рекомендовано использовать только для моторных плавающих средств;
• во время сборки лодки затрачивается большее время.

С чего начать тюнинг

Вначале рекомендуется укрепить конструкцию. Учитывая прочность каркаса, дополнительного усиления требует только днище лодки и боковые баллоны. Сделать это можно двумя способами. Только после этого можно будет говорить о других вариантах модернизации.

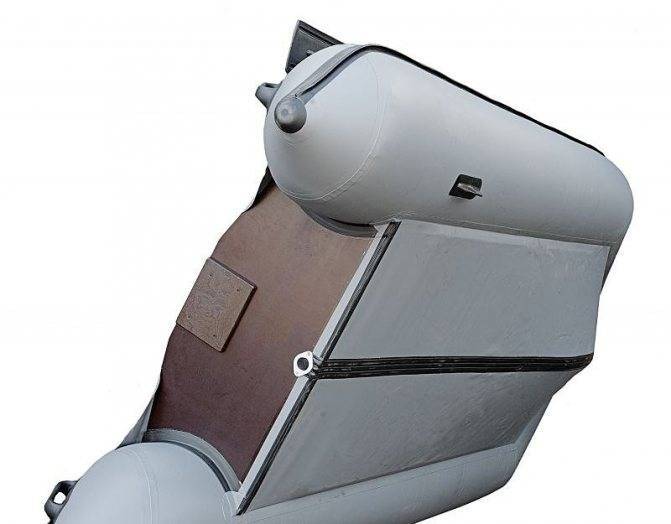

Укрепляем дно лодки

Хотя и изготовлены они из достаточно крепких материалов, но от износа никуда не деться и для этого используются специальные ПВХ-профили, наклеивающиеся на водостойкий клей или без него.

При этом немного увеличиться вес лодки, поэтому такой процесс должен производиться с умом с учетом следующих рекомендаций:

• усиление просто необходимо при использовании лодки на быстрой воде с каменистыми порогами, в таких условиях наиболее высок риск повреждения.
• при использовании лодки на озерах и прудах со стоячей водой, от этого можно воздержаться.

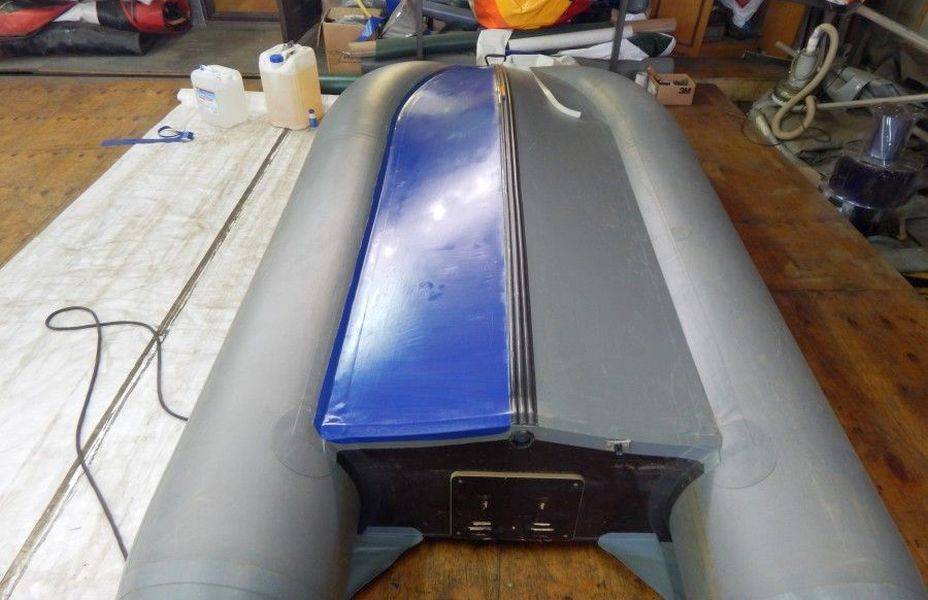

Усиление мембраной – пошаговый процесс

• перед началом работ лодку нужно предварительно отмыть просушить, убрать все мельчайшие песчинки и обезжирить растворителем;
• затем ее надувают, чтобы изготовить лекала для вырезки материала, для этого переворачивают ее дном вверх, и делают необходимые замеры от киля до баллонов;
• после по этим меркам вырезают материал (рекомендуется приготовить две одинаковые полосы) и оставляют его на солнце либо в теплом месте для принятия ровной формы;
• затем лодку спускают, вынув клапан и отцепив транцевые колеса, укладывают на ровное место;
• одну полосу прикладывают к днищу, подровняв по всей длине, и начинают прогревать ее строительным феном, поставив его на максимальный режим, одновременно разглаживая валиком, чтобы выгнать воздух;
• после такие же манипуляции проделывают со второй полосой, ровно приложив ее к первой.

Процесс склеивания происходит за счет разогрева мембраны материала путем воздействия на него высокой температуры. Клей при этом никакой не требуется.

Усиление баллона привалом

Второй элемент необходимый в дополнительной защите – это баллон, точнее та часть, которая обращена в воду. Здесь нет необходимости полностью оклеивать их материалом. Процесс работы такой же, как при усилении днища: баллоны предварительно очищаются, воздух спускается, проводятся замеры и поклейка материала.

Также для усиления используются привалы – приклеиваемые к нижней части баллона. Их продают в специализированных магазинах, для конкретных моделей лодок. Можно приобрести для другой модели предварительно подрезав его под размер вашей лодки.

Процесс наклеивания привалом

• как и в варианте с усилением днища, все очищается и высушивается, но наклеивание, в этом случае, производится только на надутой лодке;
• затем ее нужно обработать растворителем и оставить на некоторое время, чтобы просохнуть;
• после наносится клей на привал и баллон, выдерживается десять минут и материал прикладывается к нижней части баллона, после по нему необходимо также пройтись валиком для разравнивания и уплотнения.

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

• Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
• Кольца монтажные, 2 шт.
• Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
  • полоски10…15 см х2 см, 4 шт.;
  • полоски 4…5 см х 2 см, 4 шт., края закруглить.
  • полоски 3 см х 2 см, 8шт., закруглить с одного торца.
  • лапы в виде заострённого треугольника, 4 шт.

Технология изготовления:

1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Изделие готово!

Пирамидальный якорь

Существуют два способа:

1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский

Материалы:

• Металлический прут. Длина 12 мм.
• Металлические полоски. Толщина проката 3 мм.
• Проволока. Диаметр не более 8 мм.

Технология:

1. Из проволоки изготавливается веретено.
2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

Разборной якорь своими руками

Материалы:

• Свинец * до 2-х кг.
• Кольца из металла, 2 шт.
• Стальная трубка, диаметр 25 мм и длина 270 мм.
• Втулка на 25 мм.
• Гайка М12.
• Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

Технология:

1. на одном конце трубки сверлится отверстие;
2. к другому концу трубки приваривается втулка;
3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
5. лапы надеваются на трубку;
6. заделывается гайка;
7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Плюсы и минусы киля для лодки ПВХ

Существует большое количество разногласий между любителями рыбной ловли, по поводу нужен ли на самом деле киль для надувной лодки.

Данный вид устройства имеет следующие преимущества:

• плавательное средство имеет улучшенные плавательные качества и позволяет удерживать лодку в одном положении даже при больших волнах;
• при передвижении на большой скорости лодка не перекидывается и мягче переносит удары волн;
• при поворотах на скорости рыбак не ощущает никаких смещений в сторону;
• рыбак не ощущает вибрации от течения.

Несмотря на все имеющиеся преимущества, следует выделить недостатки применения такого дополнительного устройства:

• использование изделия повышает общий вес лодки, а также снижает рабочую площадь;
• необходимо дополнительные затраты на приобретение изделия или его самостоятельное изготовление;
• рекомендовано использовать только для моторных плавающих средств;
• во время сборки лодки затрачивается большее время.

Результат

Изготовленная модель лодки полностью оправдала ожидания. При длине 3.8 м и ширине 1.05 м, масса в собранном виде едва превысила 27 кг. И это с учетом материала плотностью 1100 г/м2, основательным бронированием и увесистой фурнитурой. Площадь кокпита позволяет с лихвой взять снаряжение для одного человека на 3-4 дня автономного плавания.

Скорость на моторе в 5 л.с. и вовсе поражает. При стандартном винте, при ходе по течению она превысила 33 км/ч. Причем 25 км/ч стабильно удерживается при добавлении газа на «полручки». Лодка легко выходит на глиссер с двумя пассажирами и движется со скоростью под 25 км/ч. Нет никаких проблем с «переломами» днища. При этом конструкция лодки типа «книга» не доставляет проблем при сборке и разборке, так как нет стрингеров.

В лодке можно уверенно стоять даже на ходу. Хотя наглеть не стоит, все-таки лодка узкая, и при высоком центре тяжести сильно шатается. Управляемость и удержание курса выше всяких похвал. Удивило и то, как лодка мягко режет волну.

В общем, поставленным целям лодка полностью соответствует. А они у нас, рыбаков, порой очень разные. Так что каждый выбирает для себя, и это хорошо.

И в заключении, если вдруг решите сделать подобную лодку или приобрести, обязательно установите в продолжении транца кусочки фальшборта, в верхней части баллона. Без такого решения вода часто будет заливаться в кокпит.

Шаг 4. Сборка кильной планки

После того, как вы подготовили все необходимые материалы и инструменты, можно приступать к сборке кильной планки для надувной лодки ПВХ.

1. Возьмите деревянную доску и измерьте длину, соответствующую размеру киля вашей лодки.

2. Отметьте на доске точки для крепления рейки, которая будет служить кильной планкой.

3. С помощью сверла просверлите отверстия для крепежных винтов в отмеченных точках.

4. Прикрепите рейку к доске с помощью крепежных винтов. Убедитесь, что рейка установлена ровно и закреплена надежно.

5. Проверьте, чтобы кильная планка не выступала за пределы лодки, чтобы избежать ее повреждения на мель или при сходе с глисы.

Выполнив все эти шаги, кильная планка для надувной лодки ПВХ будет готова к использованию. Теперь вы можете приступить к следующему шагу — установке кильной планки на лодку.

Как сделать киль на лодку ПВХ с плоским дном своими руками

Киль представляет собой основной элемент конструкции лодки, который обеспечивает ей устойчивость и управляемость на воде. Если у вашей лодки ПВХ с плоским дном отсутствует киль, то вы можете сделать его самостоятельно. В этом руководстве мы расскажем вам о пошаговом процессе создания киля для лодки ПВХ.

Шаг 1: Подготовка материалов и инструментов

Для создания киля вам потребуются следующие материалы и инструменты:

• Лист жесткой фанеры или ДВП
• Эпоксидная смола
• Стеклоткань
• Ролик для нанесения смолы
• Нож для резки материала
• Шлифовальная машинка или шкурка
• Дрель или отвертка для закрепления киля к лодке

Шаг 2: Изготовление киля

1. Измерьте длину и ширину дна лодки, чтобы определить необходимые размеры киля.
2. Используя нож, вырежьте из фанеры или ДВП деталь киля по полученным размерам.
3. Отшлифуйте края детали, чтобы убрать острые углы и сделать поверхность гладкой.
4. Нанесите эпоксидную смолу на поверхность детали киля и разровняйте ее роликом.
5. Накройте поверхность киля стеклотканью, смоченной в эпоксидной смоле.
6. Оставьте конструкцию на несколько часов, чтобы смола затвердела.
7. После полного высыхания смолы обрежьте выступающие углы стеклоткани и удалите лишние остатки.
8. Ошлифуйте поверхность киля с помощью шлифовальной машинки или шкурки, чтобы добиться гладкости.

Шаг 3: Установка киля на лодку

После завершения изготовления киля вы можете приступить к его установке на лодку ПВХ:

1. Разметьте на дне лодки место, где будет располагаться киль.
2. С помощью дрели или отвертки закрепите киль к дну лодки с использованием винтов, саморезов или других подходящих крепежных элементов.
3. Убедитесь, что киль плотно прилегает к дну лодки и не имеет люфтов или просветов.
4. Проверьте уровень установки киля с помощью уровня или спиртового уровня.
5. Если необходимо, корректируйте угол установки киля, чтобы обеспечить оптимальное поведение лодки на воде.

Теперь вы знаете, как сделать киль на лодку ПВХ с плоским дном своими руками. Следуйте пошаговой инструкции и у вас получится! Имейте в виду, что установка киля может значительно повлиять на характеристики и маневренность лодки, поэтому будьте внимательны и осторожны при выборе размеров и угла установки киля.

Что такое слань на лодку и для чего она нужна

Так как статья предназначена не только для опытных рыбаков, но и новичков в водном туризме, то начнем с основ: поведаем зачем нужна слань и что это такое в лодке.

Итак, слань для лодки (она же пайол) – это жесткий настил, используемый для придания достаточной жесткости днищу надувной лодки. Проще говоря, это съемный пол, который собирается и вставляется в кокпит судна (обычно непосредственно перед выходом на воду). Благодаря использованию слани можно комфортно перемещаться по судну и уверенно себя чувствовать при рыбалке стоя.

Но не только комфортным перемещением ограничиваются функции пайола. Эта деталь также обеспечивает лодке дополнительные преимущества, в виде:

Равномерного распределения нагрузки по всему пространству кокпита;
Защиты днища от повреждений при падении на пол колюже-режущих или тяжелых предметов;
Нескользящего покрытия кокпита, что особенно важно для лодок с низкими бортами, заливаемыми водой;
Повышенной устойчивости судна на воде и улучшении ходовых качеств.

Вот сколько пользы несет в себе использование съемного пайола на лодку.

Но не стоит умалчивать и о негативных нюансах лодочного пола, которых к счастью всего два. Во-первых, жесткий настил увеличивает массу судна на 3-4 кг, что для малых одноместных лодок довольно критично, т.к. их показатель грузоподъемности в 100 кг и без того не позволяет разгуляться. А во-вторых, требуется определенное время на сборку и установку слани на лодку.

Как видно, недостатки не столь существенны, поэтому большинство судовладельцев считают использование жестких полов обоснованной и даже необходимой мерой. Но, решив купить съемную слань на лодку, следует тщательно подойти к выбору этого аксессуара. Правильный подбор пола под лодку поможет улучшить эксплуатацию судна и максимально снизить недостатки жесткой конструкции. Поэтому разберем подробнее критерии выбора.
